Устройство распашных ворот было сделано полностью вручную! Как построить распашные ворота с фотографиями и подробными инструкциями, используя дерево, трубы или профилированный лист

Распашные ворота с электрическим приводом и автоматикой

Автоматика для ворот позволяет управлять створками дистанционно

Чтобы ворота можно было открыть, находясь в машине или в ином месте на некотором отдалении от них, конструкцию оснащают автоматикой. При установке электронного блока необходимо строго соблюдать рекомендации производителя.

Нюансы подключения и настройки

Фотоэлементы при монтаже должны находиться четко друг напротив друга для предотвращения возникновения помех, не дающих приемнику получить сигнал. Кронштейн электропривода должен находиться на определенной дистанции от угла опоры (показатель приводится в инструкции).

К питанию систему подключают лишь после монтажа всех ее элементов. Кабели сначала подводят к управляющему блоку, а потом на мотор привода и прочие приборы. Защищать их надо гофрированными трубами.

Если планируется прокладка провода под проезжей частью, подойдут прочные водопроводные трубы из пластика.

Преимущества и недостатки

Как и у каждой конструкции у таких ворот есть свои преимущества и недостатки, более подробно рассмотрим их ниже:

• относительно невысокая стоимость, которая станет приятным бонусом к устанавливаемым воротам;
• простота монтажа;
• длительный срок эксплуатации установленной конструкции;
• монтаж можно осуществить своими силами;
• монтаж можно выполнять с собственными дизайнерскими доработками;
• если нет ограничений в объеме, то соответственно не будет ограничений по проходящему транспорту;
• вы имеете возможность выбирать самостоятельно, из какого материала будете изготавливать конструкцию, соответственно из подходящих вариантов.

• для прочного монтажа необходимо будет достаточно глубоко закопать столбы, а собственноручно это сделать не всегда просто;
• бетонирование этих столбов отнимает много времени, а при неправильном бетонировании со временем столбы могут перекоситься;
• потребуется весьма большое пространство для монтажа такой преграды;
• небезопасно использовать такие конструкции при сильных ветрах, ведь управлять створками будет практически невозможно;
• при монтаже электропривода следует приобретать несколько проводов для налаживания закрытия/открытия ворот, что удорожает вашу покупку.

Как видно, преимущества таких конструкций перевешивают над недостатками, и если вы живете в регионе, где сильные порывистые ветра не являются нормой, смело приступайте к монтажу распашных ворот на своем участке.

Прежде чем вы займетесь сбором новеньких ворот, важно будет определиться с их конструкцией. Выбор стоит делать, учитывая ряд особенностей, главной из которых является частота эксплуатации. Используя металл можно сделать различные вариации, каждую из них рассмотрим по отдельности.

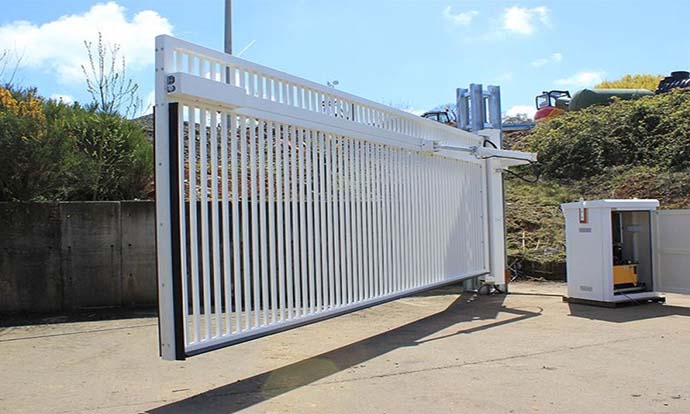

Одностворчатые

Железные ворота данного типа не пользуются большой популярностью. Это сплошное полотно, которое не особо практично в эксплуатации. Для того чтобы они отлично работали, важно надежно укрепить опоры, на это придется потратить немало средств. Решив установить конструкцию на гараж, позаботьтесь о сооружении мощной и надежной металлической рамы, также не забудьте крепить петли. К недостаткам стоит отнести необходимость наличия пространства для функционирования створки.

Двустворчатые

Наиболее востребованы, практичны в эксплуатации. Без сложностей их можно смонтировать самостоятельно на своем участке. Конструкция изготавливается из 2-х полотен, которые одинаковы по размеру, следовательно, вам необходимо будет изготовить каркас из двух рам и обшить их листовым материалом.

Двустворчатые с калиткой

Они очень практичны при ежедневном использовании. Изготавливаются они как и предыдущая конструкция, единственным отличием есть наличие на одной створке специальной  калитки. Если такой тип конструкции планируется устанавливать на гараж, необходимо выбирать врезной тип калитки.

Как установить ворота самостоятельно

Конструкция распашных ворот с калиткой и без

Перед тем как установить ворота, необходимо подготовить чертеж, где будут показаны основные элементы конструкции (в том числе петли, замочная конструкция, калитка) с указанием габаритов. Кроме того, нужно составить смету проекта.

Установка опорных столбов

Для опор подходят стальные трубы диаметром 10 см. Заглубление основания зависит от особенностей почвы и веса конструкции. Минимальный показатель – 1,5 м. Чем тяжелее полотна и нестабильнее грунт, тем на большей глубине подготавливают фундамент. Он должен хорошо переносить динамические нагрузки, создаваемые движением полотен и ветровыми порывами. Также важно, чтобы основание выдерживало воздействие сезонных процессов (заморозки и таяние) на характеристики почвы.

Пошаговая инструкция по установке столбов:

• Готовятся ямы глубины, определенной при расчетах. При этом их диаметр должен быть хотя бы на 0,1 м больше, чем у труб, используемых для создания столбов.
• На дне подготавливают подушку из гравия или мелких камушков.
• В ямы ставят опоры, фиксируя их в строго вертикальном положении специальными подпорками.
• Затем производится бетонирование столбов. Если планируется повесить тяжелые полотна, опоры необходимо армировать.

Прежде чем устанавливать створки, нужно выдержать месяц, пока бетон застынет. В этот период необходимо предохранять конструкцию от воздействия солнца и периодически поливать водой.

Сборка створок ворот

Сварка каркаса для распашных ворот

Каркасы выполняются из уголка либо прямоугольного профиля. Для покрытия подойдет профлист толщиной минимум 2 мм или сетка. Лучше всего, если створки смогут открываться на 180 градусов – тогда они не будут мешать въезду машины. Чтобы не съедалось полезное место на участке, стоит сделать полотна открывающимися наружу. Общая их ширина должна быть на 3-3,5 см меньше, чем у проема, а расстояние между створками – около 1 см. Когда полотна собраны, их примеривают к месту установки и отмечают, где должны располагаться петли. Последние затем будут привариваться к столбам. Если створки достаточно тяжелы, их стоит установить на 6 петель.

Монтаж створок на столбах

Нижнюю часть петельного шарнира вставляют в верхнюю и конструкция прихватывается к столбу. Так поступают со всеми петлями створок. Проверив ровность конструкции, обваривают шовные соединения. Сдвигать полотна можно, когда швы полностью остынут. Области сварки затем подвергают шлифовке.

Можно использовать любое заполнение для каркаса, которое гармонирует с другими объектами

Монтаж распашных ворот привлекает многих домовладельцев своей простотой. Для установки такой конструкции необязательно обладать сложными строительными навыками. К другим плюсам стоит отнести:

• прочность и надежность конструкции;
• возможность монтажа калитки;
• небольшие финансовые затраты;
• высокую ремонтопригодность – если полотно просело или выбраны недостаточно крепкие петли, систему легко привести в надлежащее состояние;
• возможность установки в проеме любых габаритов.

В зимнее время приходится очищать прилегающее пространство от снеговых масс, чтобы створки могли свободно двигаться. Также конструкция может вызывать затруднения при движении на узкой улице.

Особенности установки и настройки автоматики

В комплект систем управления воротами входит значительное количество элементов, обеспечивающих их эффективную и безопасную эксплуатацию:

• Электроприводы различных видов (рычажные, линейные). Каждая створка оборудуется одним таким приспособлением.
• Блок управления.
• Фотоэлементы. Они не являются обязательным элементом конструкции, то есть автоматика и без них легко справится с закрыванием/открыванием ворот. Фотоэлементы позволяют моментально выявить препятствие — ребенка, животное, неудачно подъехавший автомобиль. Затем отдать команду на прекращение перемещения створок.
• Провода.
• Пульты управления.
• Распределительные коробки.

Автоматика ворот работает от напряжения 220 В.

На фото изображен электропривод линейный. В его верхней части виден ключ с помощью которого происходит разблокирование створок при отсутствии электричества. При этом кронштейн привода приварен к накладной пластине, а она таким же образом прикреплена к стальному сердечнику столба

Если владелец планирует самостоятельно осуществить установку автоматики, то следует выбрать модель электропривода, на которую не будет утеряна гарантия после монтажа своими руками.

Автоматика распашных ворот не должна быть дешевой, так как малоизвестные производители нередко экономят на качестве. К примеру, стальные шестерни электропривода (изображены на фото) часто заменяются на пластиковые

Требования к размещению электропривода

Важным моментом при настройке элементов конструкции системы управления створками ворот является их правильное размещение:

• Фотоэлементы должны располагаться строго друг напротив друга. Это необходимо, чтобы ничего не мешало приемнику получать командный сигнал от передатчика.
• Во время монтажа электроприводов следует учитывать требования и рекомендации производителя. Практически всегда следует строго соблюдать требования в отношении расстояния между петлями и углом опорного столба. Критично важно, чтобы кронштейн электропривода находился на нужном удалении (значение указывается в инструкции) от угла столба.

Если перечисленные требования игнорировать, то ворота просто не будут открываться.

При креплении кронштейна электропривода к закладной пластине с помощью сварки изначально выполняется прихватывание. После чего производится измерения, а также пробное открытие/закрытие створки и только потом осуществляется обваривание. В таком случае, если выявлены какие-то недочеты, то кронштейн можно перенести на новое место без особых сложностей и потерь.

На фото изображен электропривод, размещенный в верхней части створки, а это может привести к его досрочной поломке. Причина: когда створка уже упрется в фиксатор, мотор еще будет пытаться перемещать ее. В результате при недостаточной жесткости возникнет скручивание

Шток электропривода должен крепиться к каркасу створки, а не к полотну, даже, если оно жесткое. Блок управления размещается на вертикальной поверхности, причем не ниже, чем в полуметре от грунта, а желательно выше. Этот элемент системы является герметичным, но правильно, если резиновая прокладка периодически будет заменяться. Что позволит снизить вероятность поломки дорогостоящей платы, аккумуляторов, трансформатора, находящихся внутри.

Подключение автоматики к питанию осуществляется после того, как все элементы системы установлены. Изначально провода подводятся к блоку управления. А далее на мотор привода и остальные устройства.

Для подключения автоматики желательно использовать медные ПВС-провода. Их следует защищать с помощью гофротруб. Если кабель будет проходить под проезжей частью дороги, тогда лучше взять пластиковые водопроводные трубы, что исключит повреждение даже при существенной нагрузке.

Прокладка проводов должна осуществляться скрыто, то есть их следует прятать внутри опорных труб, в заборе и т. Если такой возможности нет, то для изоляции нужно применять материалы, устойчивые к воздействию ультрафиолета.

На схеме изображено то, как должна быть размещена автоматика, управляющая створками распашных ворот. Для обеспечения достаточного уровня безопасности необходимо использовать 2 комплекта фотоэлементов

Для уменьшения нагрузки на электропривод следует использовать фиксаторы крайних положений створок. Они снижают негативное воздействие на мотор-редуктор во время ветра, раскачивания створок людьми. Что значительно увеличивает срок их службы.

Разблокировать ворота при отсутствии электричества можно с помощью специального ключа. Он прилагается к каждому электроприводу.

Что учитывать при выборе ворот?

Чтобы распашные ворота стали оптимальным решением, а также служили долго и без поломок, необходимо учесть ряд важных особенностей. Причем еще до начала выбора, а тем более до покупки и установки ворот.

В противном случае игнорирование указанного правила может привести к денежным потерям. К примеру,  так может случиться, когда характеристики опорных столбов и электроприводов окажутся несовместимыми.

Современные распашные ворота представляют собой надежную, долговечную конструкцию. Но она достаточно дорогостоящая, поэтому к выбору и установке следует подходить ответственно. Избежать ошибок поможет проект, созданный в первую очередь

Чтобы избежать проблем следует обратить внимание на:

• местоположение;
• размеры;
• пространство для открытия;
• ветровую нагрузку;
• вид ворот;
• количество створок;
• наличие калитки;
• подбор автоматики;
• архитектурный замысел;
• материал изготовления;
• стоимость.

Перечисленные особенности напрямую влияют на функциональность ворот, их долговечность и удобство эксплуатации.

Критерий #1 — место монтажа ворот

Проектирование въездной группы следует начинать именно с осмотра места будущего расположения ворот — на этом этапе выясняется сможет ли конструкция обладать нужной функциональностью.

Для чего на местности определяется:

• удобство подъезда/отъезда транспортных средств — сможет ли автомобиль вообще подъехать к воротам, въехать в них, а потом припарковаться на территории гаража, участка;
• стоимость устранения недостатков, которые мешают осуществлять подъезд;
• юридические основания.

Последний пункт говорит о том, что наличие каких-либо ограничений сделает установку ворот в конкретном месте невозможной. К примеру, нельзя ухудшать условия проживания соседей, преграждать путь пожарным автомобилям, использовать чужую территорию.

Определение месторасположения распашных ворот позволит понять удобно ли будет пользоваться ими, а также подсчитать расходы на оборудование подъездных путей и разобраться со многими другими сопутствующими вопросами

Во время выполнения проектирования следует убедиться, что створки возможно открыть на нужный угол (90-120°) и закрыть после парковки автомобиля.

А также следует учитывать, что зимой нужно будет куда-то удалять снег, значительное количество которого обычно мешает створкам открываться. То есть рядом с воротами должен быть дополнительный запас пространства.

Критерий #2 — размеры конструкции

Во время проектирования конструкции распашных ворот следует обратить внимание на целый ряд параметров, чтобы правильно организовать планируемый пропускной режим, комфортность въезда/выезда на территорию.

Поэтому следует точно рассчитать размеры:

• всей конструкции ворот;
• проезжей части;
• створок;
• колон.

При этом следует учитывать, что въездная группа должна позволять проезжать не только имеющемуся транспортному средству, но и более габаритным. К примеру, пожарной машине или автомобилю с большими габаритами (купленному в будущем).

На фото изображены решетчатые распашные ворота. Которые сегодня становятся все более востребованными, так как они обладают высокими эстетичными свойствами. И при правильном подходе могут подчеркнуть красоту дома, участка. Кроме того, решетчатым воротам присуща невысокая парусность, что продлевает долговечность дорогостоящих электроприводов

Критерий #3 — вид и ветровая нагрузка

Что касается вида, то существуют две основные разновидности створок въездной группы: глухие и решетчатые.

В первом случае вся площадь ворот покрывается обшивкой из различных материалов. Такой вариант является наиболее востребованным, если владельцы желают исключить обзор своей территории сторонними людьми.

Решетчатые ворота — это конструкция с отдельно расположенными створками, поэтому пространство за ними просматривается.

Глухие ворота, из-за особенностей своей конструкции, обладают высокой парусностью. Что является существенным недостатком при сильном ветре. К примеру, если электроприводы выбраны неправильно, тогда они не смогут закрыть ворота или значительно ускорится их износ. А это приведет к досрочной поломке указанного дорогостоящего оборудования.

Чтобы избежать перечисленных проблем, еще на этапе проектирования ворот, следует выполнить расчет ветровой нагрузки. Этот шаг поможет выбрать оптимальный вариант электропривода.

Игнорировать ветровую нагрузку не стоит, так как это приводит к досрочной поломке электроприводов, скручиванию ворот, а бывает так, что створки при сильных порывах просто не закрываются

Для выполнения расчета площадь глухих ворот следует умножить на ветровое давление, актуальное для нужного региона. Указанный параметр можно узнать у специалистов организаций, занимающихся установкой ворот. Но во многих случаях давление ветра может достигать 60 кг/м².

Рассмотрим пример расчет нагрузки для ворот площадью 5 м²: 5м² х на 60 = 300 кг.

Затем полученное значение нужно разделить на количество створок.

Так, например, если их 2, тогда получим: 300 / 2 = 150 кг — именно такая нагрузка будет воздействовать на каждую половину ворот, при равенстве их площади.

В результате выполненных вычислений узнаем, что для автоматизированного управления каждой створкой следует приобрести электропривод, способный справиться с нагрузкой в 150 кг. Но практичнее добавить 15% запаса по мощности, а еще лучше 50%. В последнем случае мотор привода не будет подвергаться максимальным нагрузкам, что продлит его долговечность, причем существенно (в 2 раза).

Критерий #4 — количество створок и калитка

Потребители чаще всего останавливаются на одно- и двустворчатой конструкции въездной группы. При этом створки могут быть складывающимися, причем пополам или гармошкой. Такие особенности являются востребованными при ограниченном пространстве.

Складывающиеся створки распашных ворот повышают их функциональность, делают более удобными, практичными в условиях недостатка места. Ими также удобно управлять, как и обычными. Единственным недостатком можно считать только более высокую стоимость

Такое приспособление как калитка нередко является элементом конструкции ворот — она может быть частью дизайнерского решения. Или же ее используют как отдельную конструкцию.

Критерий #5 — эффективность автоматики

На этапе проектирования ворот следует определиться с тем, как будет происходить управление ими. То есть вручную или автоматизировано (с помощью электроприводов). Конструкция въездной группы в обоих случаях отличается.

Если на момент установки ворот денег недостаточно, но в будущем планируется установить автоматику, тогда следует принять промежуточное решение. То есть установить въездную группу, конструкция которой позволит в дальнейшем без каких-то переделок, дополнительных расходов установить электроприводы.

Критерий #6 — дизайн конструкции

Для современных распашных ворот недостаточно, чтобы они были надежными, долговечными. Потребители все чаще обращают внимание на эстетические характеристики. Особенно дизайн важен для владельцев частных домов.

В результате архитектурный план должен быть комплексным, что позволит создать гармоничный жилой комплекс.

Критерий #7 — материал изготовления

Каркас распашных ворот чаще всего изготавливается из стальных труб различного сечения. Профиль которых может быть круглым или квадратным. В редких случаях каркас делают из дерева. Это красиво, экологично, но долговечность и прочностные качества указанного материала уступают стальным аналогам.

Материалом изготовления распашных ворот чаще всего являются металлопрофиль, листовая сталь, а также различные кованные элементы, пластик разных видов, включая прозрачный, непрозрачный, сэндвич-панели. Но все более востребованными опять становится обшивка из дерева (изображена на фото ниже).

Ворота с обшивкой из дерева. На изображении показано, как не надо устанавливать электроприводы. Они размещены слишком низко, поэтому их работу будут затруднять снег, осадки, что снизит долговечность электроприводов

При выборе материала изготовления следует обращать внимание на его вес. Так как от него зависит мощность электроприводов, которые нужно будет установить, удобство при ручном открытии.

Критерий #8 — стоимость ворот

Ассортимент въездных групп богат в разных ценовых категориях. Поэтому приобрести ворота, по приемлемой для покупателя стоимости, будет несложно.

Также следует учитывать, что дорогие ворота обычно имеют немалые эксплуатационные, ремонтные расходы.

Этапы установки распашных ворот

Основным этапом является монтаж опорных столбов. К которым впоследствии крепятся створки ворот.

Материалом изготовления опорных столбов могут быть:

• стальные трубы — обычно используются изделия поперечное сечение которых составляет 60Х60 мм или же 80Х80 мм;
• бетон;
• кирпич;
• камень.

Для обеспечения достаточных прочностных характеристик конструкции все разновидности столбов, кроме изготовленных из стальных труб, оснащаются металлической основой — сердечником.

Для установки опорного столба нужно пробурить скважину (можно выкопать вручную). Затем на дне создается песчаная подушка, которая предотвращает смещение столба в ходе эксплуатации. Далее нижняя часть столба заливается бетонным раствором. Если есть желание удешевить процедуру, тогда можно использовать метод забивания, но в таком случае надежность конструкции будет ниже

Материал изготовления влияет на объем работ при установке. Так стальные трубы достаточно вбить или забетонировать. При необходимости их можно устанавливать комбинированным способом.

Вбивание труб производится на глубину 1,5 м. Для чего необходимо предварительно подготовить скважину. Процедура забивки может осуществляться с помощью кувалды и деревянной прокладки. Но это самый трудоемкий способ. Поэтому чаще всего используют специальные приспособления, к примеру, коперы.

Затем выполняется выравнивание с помощью гидравлического уровня. Далее опорные столбы связывают с забором и между собой. Для чего используются специальные съемные планки.

Конструкция распашных ворот должна обладать достаточной жесткостью, что исключит вероятность скручивания их створок, возникновения других дефектов, приводящих к дополнительным тратам (ремонта, замена отдельных элементов)

Бетонирование столбов — более надежный способ, ведь вся конструкция въездной группы будет устойчивее. Оно не сложнее, чем вбивание.

Так бетонирование состоит из нескольких этапов:

• бурение скважины;
• установка и выравнивание;
• заливка бетонным раствором.

При этом глубина скважины обычно составляет не более 1,5 м. Установка опорных труб осуществляется в армированный стакан или без него. А для выравнивания применяется гидравлический уровень.

Раствором заливают не всю скважину, а только ее часть. К примеру, если глубина составляет 1,5 м, тогда бетонируют только нижние 50 см. Остальное пространство засыпают щебнем, грунтом.

Монтаж петель и навеска ворот

Независимо от способа установки опорных столбов далее следует приварить навесные петли. После чего осуществляется навеска створок распашных ворот.

Опорные столбы, имеющие стальной сердечник, до момента обкладывания кирпичом или другим востребованным материалом устанавливаются также, как и стальные аналоги.

Но следует помнить о том, что к каждому сердечнику следует приварить навесные петли и накладную пластину. Это необходимо для крепления створки и электропривода.

К декоративным качествам распашных ворот предъявляются все большие требования. Поэтому в перечень работ по установке входят и операции по декорированию. Но сделать ворота оригинальными сегодня несложно. К примеру, на фото изображены створки с недорогой наклейкой

Когда ворота не планируется автоматизировать, то необходимость в накладных пластинах отпадает. Если обстоятельства поменяются, то их можно будет прикрепить к опорным столбам с помощью химических анкеров или сварки. Последний способ является более надежным.

Рекомендуем ознакомиться с пособием по электросварке для начинающих.

В любом из случаев пластина не должна крепиться ниже 50 см от уровня земли — чем ниже, тем больше на него воздействует влага. Так, зимой электропривод занесет снегом, что может обернуться досрочной поломкой.

Открытие створок ворот может осуществляться в любую сторону, но практичнее, если наружу. Это позволит сэкономить место на своей территории.

Отличия распашных ворот от откатных

Когда планируется установка металлических ворот, часто идет выбор между распашной и откатной конструкцией как наиболее распространенными и простыми в монтаже. Второй вариант отличается тем, что состоит не из пары створок, а из цельного полотна, которое движется вдоль ограждения в правую или левую сторону. Монтируется оно с внутренней стороны двора. Ворота устроены так, что полотно при движении не соприкасается с почвой. Длинное отверстие на балке препятствует задержке влаги и снеговых масс.

Если распашная конструкция обычно в той или иной степени сужает проем, то использование откатной не дает такого эффекта. Домовладельцу не обязательно регулярно убирать снег зимой. Но монтировать откатные ворота сложнее.

Устройство распашных ворот

Распашные ворота имеют свойство провисать, поэтому вес конструкции и опоры нужно правильно рассчитать

Распашные ворота состоят из пары стоек и такого же количества несущих каркасов, на которые монтируется облицовочный материал. Последний можно подобрать так, чтобы он гармонировал с дизайном ограждения и самого жилища. Проще всего монтируется профнастил с полимерным покрытием. Можно использовать и сэндвич-панели, выпускаемые в разных дизайнерских исполнениях, подходящих для кирпичного, деревянного и иных типов заборов.

Каркас обычно делается из металлопрофиля и уголка. В створку иногда устанавливают калитку.

В утепленной конструкции для гаража пара опор заменяется замыкающимся контуром, а просветы заделываются с помощью нащельников и уплотнений из резины. Такие ворота легко сделать самостоятельно, но при отсутствии навыков можно воспользоваться услугами компаний, которые поставляют и монтируют готовые изделия. Конструкция может быть оснащена автоматикой.

Как сделать распашные ворота своими руками

Придерживаясь приведенного в данной статье руководства, вы сможете самостоятельно изготовить распашные ворота. Для этого потребуется четко придерживаться чертежа, ведь работа требует точного подхода. Если вам сложно самостоятельно составить чертеж, то схемы и эскизы таких конструкций не составит труда найти на просторах Интернета, которые можно взять за основу.

Постройте порядок действий:

• фундамент и столбы;
• каркасные работы;
• обшивка.

Подробнее о каждом шаге рассмотрим ниже.

Основой конструкции будет металлическая рама, ее крепление должно быть выполнено во входном проеме. Также необходимо будет выполнить установку прочных опор. Создавая чертеж, обозначьте на нем разметку, а также местонахождения основных объектов будущей конструкции. Оптимальными будут такие параметры: высота 2 м, а длина каждой створки также по 2 м. Створки можно выполнить с 1-й или 2-мя горизонтальными перекладинами, которые выполняют функцию ребер жесткости.

Для дополнительного усиления можно выполнить 2 диагональные и 1 поперечную перекладины.

Установка столбов

Работы по установке распашных ворот стоит начинать с монтажа опорных столбов. Вы можете выбрать бетонный или кирпичный столб, деревянный брус, но как показывает практика, лучше отдать предпочтение металлическим конструкциям. Если вы выбираете кирпичные столбы, тогда внутри них необходимо закладывать трубы или швеллера, и потребуется выводить закладные из стального уголка или же их арматуры для того, чтобы в последующем крепить стойки с петлями.

Металлические столбы необходимо бетонировать на глубину не менее одного метра. Этот показатель должен быть равен глубине промерзания почвы. Под кирпичный столб закладывается армированный фундамент также на глубину в один метр.

Алгоритм монтажа опорных столбов из труб:

• трубы зачистить от ржавчины, после чего обезжирить подходящим веществом;
• прогрунтовать поверхность подготовленной трубы, после чего прокрасить ее в тон с выбранным профлистом;
• отмерьте ширину будущих створок, на которой выкопайте две ямы глубиной 1-1,5 м;
• на дно выкопанных ям поместите песок и щебень. У вас должна получиться подушка толщиною 20-30 см;
• опорный столб устанавливается в подготовленную яму и крепится при помощи арматуры;
• воспользовавшись строительным уровнем, выровняйте расположение столбов;
• залейте яму бетоном, который приготовьте из щебня мелкой фракции, речного песка и цемента.

Полученный фундамент следует оставить застывать на неделю, не меньше. Если створки тяжелые, с коваными элементами, в таком случае период просушки фундамента стоит увеличить до двух недель. Пока бетон просыхает, вы можете заняться изготовлением полотен, каркасом.

Установку фундамента и столбов следует проводить в теплое время года.

Изготовление

Теперь можно приступить к изготовлению рамы для распашных ворот. Для этого подготовьте площадку, на которой будете работать. Вам предстоит следовать следующей инструкции:

• трубу, которую будете использовать для каркаса, необходимо очистить и обезжирить, после чего прогрунтуйте и прокрасьте ее;
• в большинстве случаев створки имеют прямоугольную форму, но бывают и исключения. Стоит понимать, что если верхняя грань ворот будет иметь закругленную форму, тогда трубу потребуется гнуть, для этого лучше обратиться к мастерам профессионалам;
• трубу нарежьте в соответствии с размерами по чертежу, угол среза 45С;
• подготовленные трубы выложите на рабочую поверхность, ровность диагоналей проверьте при помощи рулетки;
• теперь можно прихватить раму сваркой;
• опять проверьте ровность углов и диагоналей, если необходимо подровняйте их и окончательно проварите трубы;
• с внутренней стороны рамы необходимо приварить уголок, придерживайтесь угла между стыками в 45С;
• по углам рамы приварите так называемые «косынки», это необходимо для придания дополнительной прочности каркасу;
• теперь необходимо приварить поперечные перекладины к раме. Специалисты рекомендуют располагать горизонтальные перекладины на расстоянии 40-50 см от нижнего и верхнего края;
• если вы планируете устанавливать замок, как раз время сделать короб для него из листового железа. Он будет надежной защитой механизма от воздействия осадков;
• отвесы необходимо переместить с опорных столбов на боковые стойки изготавливаемой рамы;
• прикрепите ответные части навесов;
• прошлифуйте места, где делали сварку, обработайте их грунтовкой и покройте краской.

Алгоритм установки распашных ворот своими руками не столь сложный как может показаться на первый взгляд, придерживайтесь приведенных инструкций и у вас непременно все получиться.

https://www.youtube-nocookie.com/embed/KOxg2p2Fiwg?rel=0&showinfo=0

На следующем этапе стоит задуматься, чем обшить распашные ворота. В этом случае лучшим выбором будет профнастил. Зашивку полотна выполняйте с соблюдением следующих рекомендаций:

• Профлист положите поверх подготовленной рамы и прикрепите его стальными заклепками, саморезами. Эстетично будут смотреться декоративные заклепки, но при необходимости выполнить ремонт, сложно будет демонтировать полотно.
• Крепить профнастил следует только в местах углубления, это так называемые «волны».
• Количество саморезов на 1 м2 – 8-10 штук. Это оптимальный показатель.

Специалисты не рекомендуют выбирать алюминиевые заклепки, так как они не способны выдерживать сильные порывы ветра.

После того как вы закончите обшивку рамы, готовые створки можно навешивать на петли на опорных столбах. В таком виде ворота вполне можно эксплуатировать, но при желании можно их усовершенствовать, добавив автоматическую систему открытия створок.

Установка автоматики

Система автоматика для распашных ворот довольно практична и установить ее вы вполне сможете самостоятельно. Чтобы ворота были автоматическими, вам необходимо будет установить как минимум пару приводов, после чего подключите блок управления и купите хотя бы одно устройство для управления этой системой. Для того чтобы достичь большей безопасности при открывании ворот можно также установить сигнальную лампу и фотоэлементы.

Обратите внимание, следует выбирать различные приводы, если створки открываются внутрь и если створки открываются наружу.

Схемы и чертежи

Заключение

Приняв решение самостоятельно изготавливать такую конструкцию, необходимо составить первоначально для себя четкий план действий:

• создайте чертеж в соответствии со снятыми на местности размерами;
• подготовьте опоры-столбы и забетонируйте их, оставьте для просушки цемента;
• изготовьте раму для будущих ворот;
• обшейте раму выбранным материалом;
• когда цемент хорошо просох и створки ворот готовы к установке, приступайте к их монтажу;
• установите автоматику на ворота, что существенно облегчит эксплуатацию.

Следуя приведенным инструкциям и рекомендациям, вы сможете самостоятельно изготовить и надежно установить распашные ворота на своем участке.

Выводы и полезное видео по теме

Ролик поможет разобраться с тем, как осуществляется монтаж автоматики:

Современные распашные ворота могут эффективно предотвращать несанкционированное проникновение на территорию. А также существенно повысить комфортность и безопасность проезда въездной группы. Но для этого необходимо правильно выбрать и установить ворота и автоматику.

У вас есть опыт самостоятельного монтажа ворот, установки и подключения автоматики? Расскажите об этом нашим читателям — блок-форма для комментариев расположена ниже. Также здесь вы можете загрузить оригинальные фото своих ворот, задать вопросы или оставить рекомендации по выбору.
