Укладка водяного теплого пола своими руками

Сферы применения электропола

В силу своей специфики теплый пол используется совместно с централизованным отоплением в домах и квартирах. Приведем несколько примеров его эффективного применения:

Обогрев кухни и комнат. Данный тип обогрева помещений способствует нормализации влажности и температуры. Равномерный нагрев поверхности пола не позволяет возникнуть конвекционным потокам, а электронный термостат автоматически поддерживает заданные параметры.

Применение во влажных помещениях. Если правильно подключить систему (через УЗО или дифференциальный автомат), а также обеспечить надежное заземление электрического пола и установить гидроизоляцию, то можно принимать душ без поддона или резинового коврика.

Балконы и лоджии. Даже на застекленном балконе или лоджии можно получить простуду в зимнее время, исправить ситуацию можно снабдив их электрическими полами. Это разумней, чем там сделать батарею отопления.

Какие трубы использовать для теплого водяного пола.

Трубы для теплого пола

Самым оптимальным вариантом для установки водяного пола следует считать трубы PEX или PERT. PEX — трубы, это трубы из сшитого полиэтилена. PERT — трубы, в их основе лежит армированный полимер. Из этих представленных вариантов, лучше посмотреть на PEX трубы. Они более эластичны, в отличие от PERT — труб. Так же у этих труб повышенная плотность сшивки (порядка 85 %). И именно поэтому, в отличие от PERT — труб, у них повышенный «эффект памяти». То есть после растягивания, PEX — трубы имеют повышенную способность к возврату в исходное состояние. Стандарт труб для отопления. Они имеют диаметр 16 , 17 и 20 мм. Толщина трубочной стенки около 2 мм.

При подборе труб в магазине советуем обратить внимание на марки Uponor, Tece, Rehau, Valtec. Можно отметить их высокое качество.

Агрегат #2 — коллектор

Коллектор – устройство, отвечающее за распределение горячей воды по отопительным контурам, а так же настройку и регулировку теплых полов. Прибор должен иметь достаточное количество выводов, чтобы подключить к ним все контуры.

Наиболее простые модели оснащены только запорными клапанами. Они предельно дешевы, но не дают даже минимальной возможности настраивать систему. Приборы с регулировочными клапанами позволяют проводить коррекцию расхода воды для каждого контура, что позволяет настраивать теплый пол для наиболее равномерного обогрева помещений.

В обязательном порядке коллектор любой модели оснащается сливным отводом и специальным  воздухоотводным клапаном. Наиболее удобны в использовании устройства с сервоприводами на клапанах, оснащенные предварительными смесителями, которые перемешивают подаваемую в систему прогретую воду с возвращающейся остывшей и тем самым регулируют ее температуру.

Такой прибор полностью автоматизирует функционирование теплого пола, однако его стоимость очень велика.

Коллектор с сервоприводами на клапанах и предварительным смесителем. Необходимые регулировки системы осуществляются автоматически

Грамотно выбираем материалы

Теплые водяные полы заливаются стяжкой, а это значит, что их планируется эксплуатировать не годами, а десятилетиями.

С учетом длительного срока использования к выбору материалов следует подходить ответственно: исключить дешевую и неликвидную продукцию, отобрать качественные трубы, утеплитель, крепежи с максимальным сроком службы.

№1 — подбираем оптимальный вариант труб

Сейчас используются два вида труб — PE-X и PERT, оба изготовлены из сшитого полиэтилена. Преимущество у изделий PE-Xa, так как благодаря 85-процентной плотности сшивки они обладают эффектом памяти.

Полезный эффект заключается в том, что растянутые теплоносителем с высокой температурой или деформированные трубы всегда возвращаются в изначальное положение.

PE-Xa трубы вместе с аксиальными фитингами можно смело замуровывать в цемент, тогда как альтернативные изделия PERT с цанговыми фитингами следует оставлять в открытом доступе

Применение труб PERT оправдано, если в стяжке будут находиться цельные отрезки, а фитинги установлены только для крепления к коллектору.

Опытные строители не рекомендуют применять композитные трубы с алюминиевой фольгой – всегда существует риск отслоения металлизированного слоя. Если нужна максимальная надежность и изолированность, то лучше использовать продукцию с усилением из поливинилэтилена, расположенным внутри изделий.

Для водяных полов применяют три стандартных типоразмера изделий: Ø 16 мм, 17 и 20 мм с толщиной стенки 2 мм. Диаметр указан на маркировке, нанесенной по всей длине трубы

Строительные компании обычно работают с проверенными производителями, отвечающими за эксплуатационные качества своей продукции. Хорошо себя зарекомендовала продукция раскрученных марок Rehau и Valtec, а также менее известных Tece, KAN, Uponor.

№2 — определяемся с утеплителем

Основное назначение утеплителя – отделить стяжку с трубами от основания, чтобы отдача тепла проводилась вверх, а не уходила напрасно в землю. Теплоизоляционный слой обязателен, без него монтаж теплого пола теряет смысл.

Сейчас применяют два вида подложки, так как остальные проигрывают им по всем показателям. Это экструдированный пенополистирол в виде плит и профильные маты из пенополистирола с монтажными выступами.

Экструдированный полистирол популярен благодаря механической прочности и низкой теплопроводности. Он практически не пропускает влагу, что важно для бассейнов, санузлов, бань

Плиты ЭППС удобны для монтажа и имеют стандартные размеры: 600*1250 мм, 500*1000 мм. Толщина – от 20 до 100 мм, выбор ее зависит от необходимой степени утепления. Благодаря крепежным боковым пазам на стыках соседних плит не возникают зазоры.

Профильные маты значительно облегчают укладку труб, однако многие отказываются от их покупки по причине высокой стоимости, особенно известных брендов. Толщина листов меньше, чем у ЭППС – 1-3 мм

Как определить необходимую толщину утеплителя? Все зависит от условий укладки в конкретном частном доме: на грунт кладут 10-сантиметровые плиты, над подвалом или цоколем достаточно 5 см, а если внизу расположено отапливаемое помещение, то достаточно 3-сантиметровой теплоизоляции.

Для крепления плит к полу используют тарельчатые дюбели, а для фиксации труб – гарпун-скобы. Расстояние между соседними скобами – от 30 см до полуметра, в местах поворотов трубы – 10 см.

№3 — покупаем комплектующие для коллектора

Центр распределения теплоносителя и пункт контроля функционирования теплого пола — коллекторно-смесительный узел. С его помощью направляют горячую воду из магистрали в отдельные контуры, следят за расходом теплоносителя, регулируют температуру.

В сборе коллекторы не продаются, так как каждая система имеет свои особенности. Покупку комплектующих лучше поручить специалистам, а для самостоятельного приобретения следует помнить обо всех необходимых элементах:

Фото из

Основу конструкции составляют сами распределительные узлы, которые для удобства регулировки оснащены вентилями, термостатическими и балансировочными клапанами

Фитинги выбирают, ориентируясь на трубы для нагревательных контуров: важен как материал изготовления, так и размеры

Автоматический воздухоотводчик входит в группу безопасности и служит для удаления воздуха из контура. При его отсутствии могут возникнуть воздушные пробки, парализующие работу системы

Обычно коллекторно-смесительный узел монтируют в коридоре или нише, закрепляют его на стене болтами или кронштейнами. Возможна установка на полу

Если воду из контуров потребуется слить, используют дренажный сливной кран. С помощью него также удаляют воздух из труб при заполнении их теплоносителем

Чтобы обслуживать ВТП было удобно, а открытые элементы системы были защищены и выглядели аккуратно, коллектор заключают в специальный металлический шкаф

Дополнительный узел необходим, если для ВТП не выделен отдельный стояк. В узле должны присутствовать такие элементы, как байпас, насос и термостатический вентиль

Контролировать температуру в контурах можно с помощью термометра. Если вода в магистрали горячее, чем нужно, то рекомендуется установить ограничитель

Фитинги для соединения труб

Автоматические воздухоотводчики на коллекторе

Кронштейны для фиксации на стену

Дренажные краны для слива

Металлический коллекторный шкаф

Смесительный узел с насосом

Термометр или ограничитель температуры

Место установки часто зависит от нюансов обслуживания: одним удобнее выполнять регулировку ВТП в котельной, вместе с котлом, другим – из коридора. Теоретически коллекторный шкаф можно установить в любой комнате дома, но желательно, чтобы длина всех контуров была примерно одинаковой.

Укладка греющего водяного пола в стяжку

Работы начинаются с определения места установки коллектора, который чаще всего «прячется» в специальный шкаф. Его обычно монтируют в стену.

Устройство должно быть размещено так, чтобы протяженность труб от каждой из обогреваемых комнат была приблизительно одинаковой. Можно приблизить коллектор к наиболее крупным контурам. Главное, чтобы он был установлен выше уровня теплого пола, без  отвода труб вверх, иначе возможны проблемы в системе отвода воздуха.

Следующий этап – разметка подготовленного основания с учетом разделения на секторы площадью 40 кв. Затем укладывается теплоизоляционный слой и демпферная лента.

Далее укладывается арматурная сетка, на которую впоследствии будут крепиться трубы. Если в качестве теплоизоляции выбраны специальные маты, сетка не понадобится. Можно приступать к раскладке трубопровода.

Она может осуществляться разными способами: змейкой, спиралью, петлями и т. Шаг укладки варьируется в пределах от 10 до 40 см, а расстояние от стены до ближайшей трубы не может быть меньше 8 см.

Трубы закрепляются к арматурной сетки с помощью пластиковых хомутиков.

Важно не пережать деталь, она должна находиться как бы в свободной петле, иначе под воздействием тепла труба расширится  и на участке тугого прижатия может деформироваться. Крепежные хомуты устанавливаются с шагом в 1 м. Работать с трубой необходимо очень аккуратно.

Чаще всего она поставляется в виде бухты. Вытягивать ее оттуда по виткам недопустимо. Следует постепенно, по мере ее укладки, разматывать трубу, размещая и закрепляя элемент на полу.

Существует несколько вариантов укладки труб для теплого пола. Самые распространенные: спираль, змейка, петли, двойная улитка

Повороты детали выполняются очень осторожно с соблюдением требований к минимальному радиусу изгиба. Обычно он составляет около пяти диаметров трубы. Если пережать изделие образуется белесый участок-залом.

Он свидетельствует о резком растяжении фрагмента и утрате им своих прочностных характеристик, что ведет к повышенному риску разрыва трубы. Укладывать деталь с таким дефектом в систему теплого пола не рекомендуется. Следует заменить поврежденный фрагмент, что ведет к появлению лишних стыков в трубопроводе, а это так же нежелательно.

Уложенные трубы необходимо подключить к коллектору. Для этого используют специальные обжимные фитинги или евроконусные системы.

Начало трубы каждого отопительного контура соединяется с подающим выходом коллектором, таким образом, количество выходов и контуров должно совпадать. Окончание трубопровода подключается к возвратному коллектору. Если труба проложена около деформационного шва, на нее нужно надеть гофрированную трубку.

По окончанию установки в обязательном порядке проводится проверка системы.

Для этого в трубопровод заливается вода, подается давление величиной 5-6 бар в течение суток. После чего проводится внимательный осмотр на предмет выявления возможных расширений на трубах или протечек.

Если контрольный запуск прошел удачно, приступают к заливке стяжки.

Она должна проводиться только при наполненных водой трубах с рабочим давлением в них. После заливки стяжка полностью просохнет не раньше чем через 28 дней. По истечению этого времени можно начинать работы по монтажу напольного покрытия.

Прежде, чем начать заливку стяжки, трубы крепят к армирующей сетке с помощью специальных пластиковых хомутиков, которые предотвращают сдвигание элементов

Есть некоторые нюансы, касающиеся формирования стяжки над водяными теплыми полами. Они зависят от вида напольного покрытия, которое будет уложено поверх нее. Если планируется монтаж плитки, стяжка должна быть высотой 3-5 см или распределение труб иметь промежутки порядка 10-15 см.

Иначе согласно принципу распределения тепла есть опасность появления «тепловой зебры», которая может отчетливо ощущаться стопой. А вот под ламинат или линолеум лучше уложить более тонкую стяжку.

В этом случае чтобы укрепить сооружение, поверх теплого пола укладывают еще одну армирующую сетку, которая к тому же уменьшит тепловой путь к поверхности покрытия.

Рекомендаций как самому сделать теплые водяные полы можно найти множество.

Однако нужно четко понимать, что это сложное и ответственное мероприятие. Уложенный в стяжку трубопровод практически не подлежит ремонту и если на этом этапе выявятся ошибки монтажа или проектирования, исправить их будет крайне сложно. Именно поэтому к работе следует подходить очень ответственно, тогда новый пол с подогревом будет только радовать своим долгим и эффективным функционированием.

Теплый водяной пол в бане своими руками

О комфорте использования теплых полов говорить не приходится, этот вид обогрева очень популярен в частных домах, так как эффективен и имеет высокий КПД. Несмотря на то, что этот вид работ не намного сложнее, чем другие, связанные с обустройством максимального удобства и комфорта собственного жилища, немногие знают, как сделать теплый пол от отопления своими руками.

Рассмотрим теоретические и практические вопросы, связанные с самостоятельным расчетом и обустройством водяного обогрева пола в небольших помещениях жилого или офисного типа.

Способы укладки контура

Существует три основные способа укладки контура в частном доме своими руками, но все они имеют один общий момент — трубы монтируются от стен по направлению к центру:

Технология сухой стяжки

Этот вариант не менее надежен описанного выше. Он называется сухим, поскольку в процессе изготовления его не нужно заливать бетонно-песчаным раствором.

Завершая тему укладки электропола, следует опровергнуть ложное утверждение о невозможности его применения в деревянном доме (или из бруса). Ниже приведен пример схемы для такой установки.

Укладка инфракрасной термопленки.

Завершая раздел по укладке имеет электрического пола смысл подробно расписать этот процесс для пленочного покрытия ввиду его популярности. Из материалов нам понадобятся:

Когда все готово, приступаем к монтажу, при условии, что горизонталь пола выровнена, алгоритм действий будет следующий:

На этом процесс считается завершенным. Обратите внимание, что данный вариант электрического теплого пола делает возможным его ремонт (замену нагревательных элементов). Для этого достаточно снять покрытие.

Стяжка теплого пола

Заливка стяжки делается только после монтажа всех контуров и гидравлических испытаний. Рекомендуется использовать бетон не ниже М-300 (B-22,5) со щебнем фракцией 5-20 мм. Минимальная толщина 3 см над трубой делается не только ради получения нужной прочности, но и для равномерного распределения тепла по поверхности. Вес 1 кв. стяжки при толщине 5 см составляет до 125 кг.

При толщине стяжки более 15 см или при высоких нагрузках требуется дополнительный расчет теплового режима.

При увеличении толщины стяжки, требуется больше времени для её нагрева до определенной температуры после включения, а также увеличивается инерционность системы. Чем ниже теплопроводность стяжки, тем выше потребуется делать температуру теплоносителя.

Деформационные швы

Примеры разделения большого помещения на зоны

Отсутствие или неправильное положение температурных зазоров является наиболее частой причиной разрушения стяжки.

Усадочные швы делают в следующих случаях:

• помещение имеет площадь более 30 кв. м.;
• стены имеют длину более 8 м;
• длина и ширина комнаты различаются более чем в 2 раза;
• над деформационными швами конструкций;
• помещение имеет слишком изгибистую форму.

Для этого по периметру швов укладывают демпферную ленту. На месте шва арматурная сетка должна быть разделена. Деформационный зазор должен быть в основании толщиной 10 мм. Верхнюю часть обрабатывают герметиком. Если помещение имеет нестандартную форму, его нужно разбивать на более простые элементы прямоугольной или квадратной формы. Если трубы проходят через деформационные швы в стяжке, в этих местах их прокладывают в гофрированной трубе, по 30 см гофры в каждую сторону (согласно СП 41-102-98 – 50 см с каждой стороны). Рекомендуется не разделять один контур деформационными швами, через него должны проходить трубы подачи и обратки.

Правильное прохождение контуров через технологические швы

При укладке плитки на деформационные швы повышается вероятность её отклеивания из-за разного расширения смежных плит. Чтобы избежать этого, первую часть укладывают на плиточный клей, а вторая часть крепится на эластичный герметик.

Для дополнительного разделения можно использовать деформационные швы неполного профиля. Их делают с помощью мастерка, на 1/3 толщины. После застывания бетона их также заделывают герметиком. Если через них проходят трубы, они также защищаются гофрой.

Трещины на стяжке

Достаточно частое явление – появление на стяжке трещин после высыхания. Это может спровоцировать целый ряд причин:

• низкая плотность утеплителя;
• плохое уплотнение раствора;
• отсутствие пластификаторов;
• слишком большая толщина стяжки;
• отсутствие усадочных швов;
• слишком быстрое высыхание бетона;
• неправильные пропорции раствора.

Избежать их очень просто:

• утеплитель нужно использовать плотностью выше 35-40 кг/м3;
• раствор стяжки должен быть пластичным при укладке и с добавлением фибры и пластификатора;
• в больших комнатах нужно делать усадочные швы (см. ниже);
• также нельзя давать бетону быстро схватиться, для этого его накрывают полиэтиленовой пленкой на следующий день (на неделю).

Раствор для стяжки

Для теплого пола обязательно использовать пластификатор, для повышения эластичности и прочности бетона. Но применять нужно специальные виды не воздухововлекающих пластификаторов для теплого пола.

Без наличия опыта сделать цементно-песчаную стяжку для теплого пола без щебня/гравия не получится, и правильная марочная ЦПС будет стоить дороже заводского бетона. Поэтому, чтобы избежать трещин из-за нарушения состава раствора, заливают именно бетон со щебнем.

Раствор М-300 из цемента марки М-400, мытого песка и щебня делается по следующим пропорциям.

• Массовый состав Ц : П : Щ (кг) = 1 : 1,9 : 3,7.
• Объемный состав на 10 литров цемента П : Щ (л) = 17:32.
• Из 10 литров цемента получится 41 литр раствора.
• Объемный вес такого бетона М300 составит 2300-2500 кг/м3 (тяжелые бетоны)

Также есть еще и другой вариант с использованием гранитного отсева вместо песка, для его приготовления использованы следующие элементы:

• 2 ведра щебня фракцией 5-20 мм;
• вода 7-8 литров;
• суперпластификатор СП1 400 мл раствора (1,8 л порошка разбавляется в 5 литрах горячей воды);
• 1 ведро цемента;
• 3-4 ведра гранитного отсева фракцией 0-5 мм;
• объем ведра – 12 литров.

Качественный бетон не должен выделять воду при укладке (расслаиваться). Если все сделано правильно и температура воздуха 20°С, он должен начаться схватываться через 4 часа, а через 12 часов не будет оставлять следов от каблуков.

Спустя 3 дня после заливки стяжка наберет половину своей прочности, а застынет полностью только через 28 дней. Не рекомендуется включать систему подогрева до этого момента.

Шаг 3. Укладка теплоизоляции

Все предыдущие действия вам были необходимы для того, чтобы вы могли уложить теплоизоляцию. В виду того, что листы изоляции довольно таки большие, на буграх они могут лежать неустойчиво, а в углублениях могут проминаться.

В качестве изоляции используется пенополистирол плотностью 35 кг/м3. По сути это тот же пенопласт, только большей плотности. Такая плотность нужна для того, чтобы изоляция под весом стяжки не уменьшалась в толщине.

https://youtube.com/watch?v=giqXfKCwT6I%3Fstart%3D369%26feature%3Doembed

Толщина изоляции для первых этажей не должна быть меньше 5 см. Если есть возможность уложить изоляцию потолще, лучше этой возможностью воспользоваться. Толщина напрямую влияет на потери тепла вниз. Нижние слои нам прогревать ни к чему. Все тепло должно стремиться вверх.

Электрический и водяной пол, технология правильной укладки

Монтаж системы напольного отопления требует основательного подхода, и без тщательной подготовки выполнить его не получится. Для начала нужно определиться с видом теплого пола, изучить его характеристики, особенности, произвести расчеты. Затем следует уделить внимание черновому основанию, его тепло- и гидроизоляции, подобрать напольное покрытие. Строгое соблюдение норм и технологии укладки позволит справиться самостоятельно и сэкономить на услугах специалистов. А теперь подробно о том, как уложить теплый пол своими руками и не допустить при этом ошибок.

• 1 Какую систему выбрать1.1 Водяной пол1.2 Электрический пол1.3 Цены на теплый пол Caleo
• 1.1 Водяной пол
• 1.2 Электрический пол
• 1.3 Цены на теплый пол Caleo
• 2 Технология укладки водяного теплого пола2.1 Проектирование системы обогрева2.2 Подготовка основания2.3 Раскладка и подключение контура
• 2.1 Проектирование системы обогрева
• 2.2 Подготовка основания
• 2.3 Раскладка и подключение контура
• 3 Технология укладки электрического теплого пола3.1 Подготовительный этап3.2 Монтаж теплого пола3.3 Видео — Как уложить теплый пол
• 3.1 Подготовительный этап
• 3.2 Монтаж теплого пола
• 3.3 Видео — Как уложить теплый пол

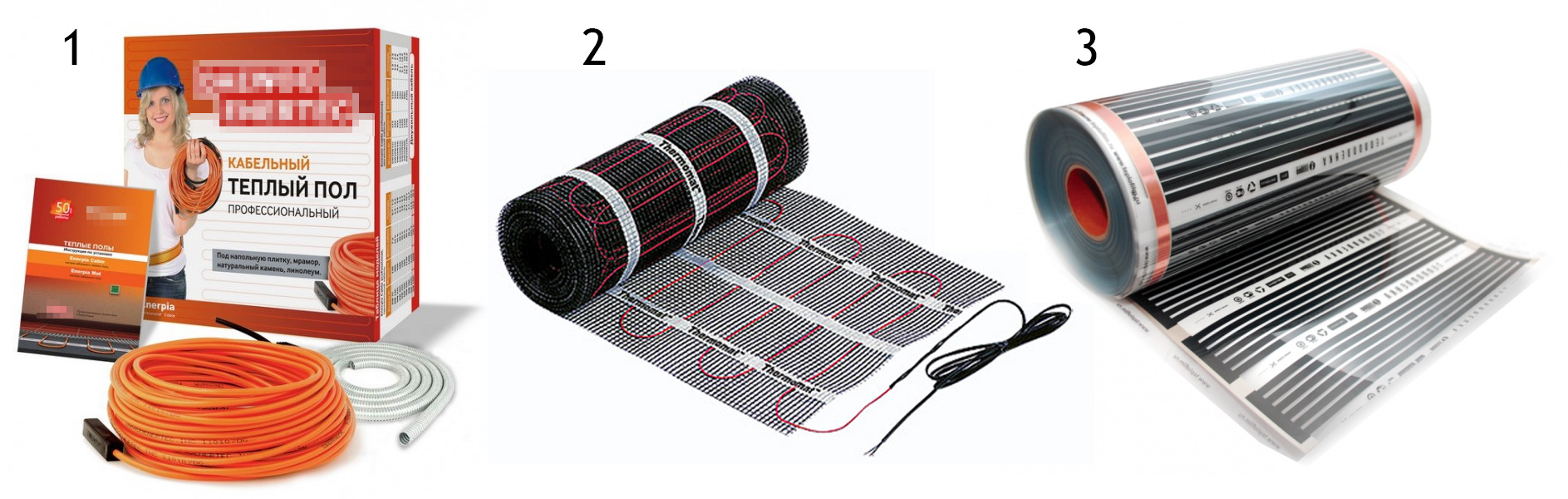

Кабельная система отопления

Теплоотдача кабельного теплого пола очень высокая, фактически вся электрическая энергия преобразуется в тепло. В его комплект входит нагреватель кабель, соединительная муфта, приборы регулировки и контроля. Кабель укладывают как в стяжку, так и под напольное покрытие.

Электрический теплый пол может быть разогрет до 60-70 градусов. Каждый его вид работает по особой технологии, имеющей свои конструкционные отличия

Особенности работы и устройства

В системе нет нагревательного котла, тепло отдает сам электрический кабель. Чаще всего его используют в качестве вспомогательного вида отопления, но если дом хорошо теплоизолирован, то пол, прогретый с помощью кабеля, может служить и основным источником тепла. Укладывают кабель 3 способами: под стяжку, внутри нее и над ней.

Нужно располагать его равномерно, выдерживая дистанцию от одной до другой линии нагрева минимум 80 мм и не допуская пересечений, изломов и напряжения на поворотах. Во время монтажа кабель легко повредить, поэтому опытные мастера рекомендуют надевать мягкую обувь или же прикрыть, уже смонтированные участки, листами фанеры.

Монтаж электрического пола в стяжке

Процесс установки в стяжку электрических теплых полов отличается трудоемкостью. Преимущество такого способа в том, что нагревательный элемент, находясь в центре стяжки, скорее и равномернее прогреет поверхность. Технологический процесс состоит из нескольких этапов.

Этап 1: Уборка основания перед устройством системы

Этап 2: Выравнивание основания под теплый пол

Этап 3: Укладка теплоизоляционной подложки

Этап 4: Сооружение армирующей сетки

Этап 5: Крепление электрического кабеля к арматурной сетке

Этап 6: Установка устройства управления на стену

Этап 7: Заливка стяжки поверх электросистемы

Этап 8: Укладка напольного покрытия

Сначала заливают первый слой — это будет основа. Предварительно плиты очищают. Расширяют при помощи перфоратора трещины шириной более миллиметра и заполняют их, а также сколы и отверстия, раствором.

Плиту выравнивают по горизонтали, в случае необходимости применяют состав «наливные полы». После высыхания основы наносят жидкую гидроизоляцию, и оставляю на 2 ч. , чтобы подсохла.

По поверхности расстилают теплоизолирующую подложку с фольгированным теплоотражающим слоем. Если снизу находится неотапливаемое помещение, то выбирают теплоизоляцию высотой от 5 до 10 см. В противном случае достаточно слоя в 2-3 см. Герметизируют швы и стыки фольгированным скотчем.

Выполняют сборку нагревательного контура. В перпендикулярном направлении по отношению к стене, выбранной для установки блока управления, монтируют полоски с защелками для фиксации кабеля. Кромки полимерных полосок должны заканчиваться на расстоянии 50-100 мм от стен.

Если вместо полосок взяты монтажные рейки, то их удаляют от стен на 200 мм. Перед укладкой теплого пола проверяют сопротивление кабеля при помощи тестера. Показания сверяют с паспортом, допустимая разница — 10% максимум.

Кабельная система «теплый» пол подходит для помещений всех типов. Она удобна в монтаже и отличается экономным расходом электроэнергии

Отправной точкой в схеме подключения кабеля электрического теплого пола по классической версии является блок управления. Оформляют выкладку в форме «змейки» и располагают параллельно стене.

Все переходы на следующий оборот должны находиться за пределами пограничных реек. На финише у противоположной стены должен оказаться изолированный конец. Вариант, когда монтаж начинают с конца, также возможен.

После того как линия будет полностью уложена, между витками монтируют датчик температуры в металлическую гофрированную трубу. Провода выводят по направлению к плинтусу, а затем к блоку управления. Замуровывать датчики в бетон не стоит — их извлечение в случае необходимости становится очень затруднительным.

После проверки надежности фиксации уложенных элементов их заливают бетонной стяжкой, мощность которой зависит от технических данных объекта и типа электрической греющей системы. Раствор нужно хорошо уплотнять. Если останутся пустоты, снизится теплопроводность верхнего слоя.

В роли управляющего блока для теплого пола выступает терморегулятор. Он отвечает за обработку информации, поступающей от термодатчика, и отключение или включение системы в соответствии с настройками. Терморегулятор может быть как программируемым, так без программного обеспечения. Подключают его к розетке 220 В. Место для установки выбирают на участке со свободным доступом.

Подключение начинают с подсоединения датчика температуры после этого — нагревательного кабеля к отдельным разъемам. Дальше к управляющему блоку подводят линию от щитка

Специалисты не рекомендуют подключать управляющий блок к обычной розетке. Это может создать дополнительную нагрузку на электропроводку. Необходимо создать отдельную ветку для подключения системы.

В некоторых случаях кабель укладывают в штробы, проделанные в бетонной стяжке. Кабель в штробах заполняют плиточным клеем. Преимущество этого способа в том, что уровень финишного покрытия остается на прежнем уровне. После завершения монтажа кабеля, пол включают только через 2 недели.

Монтаж труб водяного пола

Начать следует с разметки и обозначения направлений следования контуров. Некоторые плиты ЭППС имеют собственную разметку, но если ее нет – необходимо вооружиться маркером и наметить путь укладки магистрали. Следует учитывать ширину шага, углы поворотов, диаметр труб.

На этом же этапе можно закрепить коллекторный шкаф и подготовить защитную гофру, которая надевается на трубы в местах соединения с узлом и бетонной стяжкой, при переходах из помещения в помещение или на границе двух контуров. Монтаж труб начинается с отдаленных от узла зон.

Параллельно с трубами теплого пола могут идти магистрали к отопительным приборам. Их укладывают таким образом, чтобы они находились ниже греющего контура или, как минимум, не выступали выше плит пенополистирола.

На этом же этапе можно закрепить демпферную ленту, которая идет вдоль всего периметра и служит для компенсации теплового расширения. Существует множество видов ленты, различной по ширине и материалу изготовления, некоторые виды имеют клейкий нижний слой.

Порядок монтажа труб:

Чтобы было легче справляться с большой длиной, можно сначала разложить весь трубопровод по разметке, время от времени отматывая от бухты, а затем заняться креплениями.

По такому принципу монтируем все водяные контуры. До укладки стяжки перемещаться по теплоизоляции с уложенными на нее трубами следует очень осторожно, лучше подкладывать под ноги куски фанеры или доски.

Нагревательные элементы водяного теплого пола и их расчет

В частных домах теплые полы обогревают с помощью электрического или газового отопления

Водяной теплый пол – популярная система обогрева, в которой теплоносителем является вода, которая берется из отопительной системы или центрального «горячего водопровода».

Также для подогрева теплоносителя применяют электрические и газовые котлы. Теплоноситель перед тем, как попасть в нагревательные элементы, подается на коллектор, который является главным распределительным центром данного вида отопления.

Температура воды в контуре теплого пола должна составлять не более 30 — 40 градусов

В системе центрального отопления и водопроводе вода имеет достаточно большую температуру (60-800С), а сам теплый пол должен нагреваться до 30-400С.

Для этого на коллекторе устанавливаются расходомеры, которые контролируют подачу теплоносителя в каждый контур.

Контуром в системе отопления водяного теплого пола называется отдельный трубопровод. Поскольку коллектор устанавливается один на всю квартиру или дом, к нему подключается множество труб при установке данного вида обогрева по всей квартире. Трубы, являясь нагревательным элементом, должны иметь гибкую структуру и выполнятся из надежных материалов, не деформируясь при изменении температур.

Существует несколько разновидностей нагревательных элементов, которые имеют определенные особенности:

• полипропиленовые трубы;
• медные трубы;
• гофрированные трубы из металла;
• металлопластиковые нагревательные элементы.

Медные и стальные элементы системы обладают наилучшей теплопроводностью, но не так часто применяются, как металлопластиковые и полипропиленовые, из-за своей стоимости.

Следует знать, что на основании СНиПа рекомендовано создавать «пирог» теплого водяного пола в жилых помещениях толщиной до 8 см. При этом нужно помнить, что пирог включает в себя:

гидроизоляцию, армирующую сетку, к которой крепятся нагревательные элементы, сами трубы, цементно-бетонную стяжку и финишное покрытие.

Способы укладки труб

На сегодняшний день широко применяются два метода укладки нагревательных элементов:

• зигзаг;
• спираль.

Укладка труб спиралью или улиткой (2 название) осуществляется в больших помещениях, местах с долговременными заморозками и северных регионах страны. Так как эта система укладки подразумевает большие затраты теплоносителя соответственно получается интенсивный обогрев комнат.

Укладка спиралью позволит равномерно обогреть помещение

Теплый водяной пол с методом укладки труб спиралью часто используется для организации основного источника отопления. Такой новый вид отопления способен равномерно прогреть финишный настил и все помещение в целом, создавая отличный микроклимат.

Уложить нагревательные элементы зигзагом можно в любом помещении. Данный метод требует меньшее (чем при спирали) количество теплоносителя для создания комфортной обстановки в помещении. Но существует один недостаток данной системы труб – это неравномерность нагрева. Поскольку вода подается в начале контура, а забирается на его конце, ощущаются плавный перепад температуры настила, имеющий такое же направление.

При укладке зигзагом есть риск, что полы прогреются неравномерно

Чтобы избежать такое явления, применяют систему труб «двойной зигзаг», с подачей воды от разных отопительных контуров. Это позволяет организовывать равномерный обогрев. При укладке труб зигзагом часто используют теплый пол, как дополнительный вид обогрева для небольших помещений (ванные комнаты, балконы).

Следует помнить, что в зависимости от атмосферных особенностей места установки теплого пола и климатического пояса, а также с учетом требований самого хозяина к комнатной температуре, расстояние между трубами теплого пола при обоих способах укладки может быть разное.
