Установка термоголовки на радиатор отопления

Правила установки

Термоголовку нужно правильно монтировать. Производители дают следующие рекомендации по подключению:

• Корпус должен защищаться от прямого воздействия ультрафиолетовых лучей. В ином случае нарушается точность работы.
• Термоголовка должна быть открытой. Нельзя ставить ее за мебелью, защитными коробками и другими преградами.
• Нельзя располагать устройство над отопительной системой. Тогда будет отмечено несоответствие температур.
• Трубопровод не должен оказывать давление на клапан.
• Во время установки выносной регулятор ставится на максимум. Перед самой установкой движение воды в контуре перекрывается, а затем жидкость сливают.
• Установка разрешена только параллельно полу в горизонтальном положении. Вертикально ставить термоголовку нельзя.

Далее можно приступать к монтажу.

Критерии выбора

Электронная беспроводная термоголовка с WiFi

Изделия для регулировки температуры выпускаются многими известными компаниями. К ним относятся Buderus, Danfoss, Овентроп. Они имеют свои представительства во всех крупных городах.

Чтобы подобрать лучшее устройство, следует опираться на следующие критерии:

• Термоклапан, на который фиксируется головка. Бывает клипсовое и резьбовое соединение.
• Тип резьбы на самой термоголовке. Бывает в виде гайки со шторками или круглое.
• Наличие юбки. Она скрывает рабочую часть и делает внешний вид более привлекательным.
• Материал. Самые дешевые приборы делаются из пластика, дорогие – из металла. Первые ненадежные и недолговечные.
• Качество материала. Использование дешевого пластика удешевляет конструкцию, но от этого страдает прочность и время работы.
• Тип рабочего элемента. Бывает жидкий, газовый, электронный, парафиновый.Термоголовка Danfoss
• Плавность поворота рукоятки. Влияет на точность выставления характеристик.
• Наличие дополнительных характеристик. Есть беспроводные модели с WiFi, различными сенсорами и другими устройствами управления и регулировки.
• Градуировка, длина шкалы.
• Имеется ли антивандальная защита.
• Внешний вид.

В магазинах предлагаются готовые комплекты, состоящие из клапана и термоголовки. При желании эти элементы можно купить по отдельности. В частности, к радиаторам Rifar и Kermi приходится приобретать терморегулятор отдельно. Большой популярностью пользуются приборы компании Данфосс.

Также стоит заранее выбрать, какая именно термоголовка будет использоваться по способу управления. Термостатическая головка для радиатора отопления с датчиками и системой автоматики удобнее, но подходит не для всех видов батарей.

Для чугунных обогревателей подходят только модели с ручной регулировкой. Это связано с теплоемкостью материала и его большой инерцией.

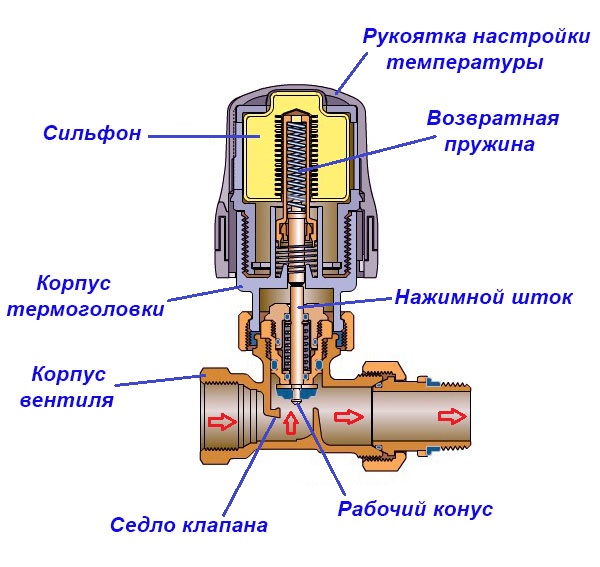

Устройство и принцип работы термостата

Любой автоматический радиаторный клапан состоит из 2 частей:

• Термостатический вентиль с исполнительным механизмом перекрывания потока теплоносителя.
• Термоголовка с управляющим элементом, реагирующим на изменение температуры воздуха.

Вентиль, изготавливаемый из латуни, имеет традиционный механизм с рабочим конусом, входящим в седло и таким способом уменьшающим его проходное сечение. Отличие от обычного ручного крана состоит в том, что конус прикреплен к нажимному штоку с пружиной, выходящему наружу. Нажатие на конец штока осуществляет второй элемент – термоголовка. Чем сильнее нажатие, тем меньше проходное сечение. Ниже на схеме показано устройство регулятора батареи отопления в сборе:

Внутри термостатической головки находится маленький герметичный контейнер, заполненный термочувствительной средой — жидкостью или газом. При нагревании эта среда расширяется, контейнер увеличивается и сильнее нажимает на шток, перекрывая поток теплоносителя. При охлаждении процесс идет в обратном направлении, в чем и заключается принцип работы термоголовки. Рукоятка регулировки с нанесенной шкалой механически ограничивает максимальное открывание клапана.

Важно. Установленный на батарею терморегулятор влияет только на расход теплоносителя, меняя его в ту или иную сторону. Термостат не является регулятором температуры воды, то есть, выполняет количественное регулирование, но не качественное.

Ошибки при монтаже

Чаще всего при установке термостатических головок возникают следующие ошибки:

• Термостат монтируют слишком близко к батарее или устанавливают вертикально на верхнюю трубу, идущую к радиатору. На терморегулятор, установленный таким образом, воздействуют воздушные потоки от батареи и он некорректно показывает температуру.
• Неправильно выбирается место установки. Термоголовки со встроенным датчиком нельзя монтировать возле других отопительных приборов, например, возле камина. Для таких моделей не годятся слишком холодные места или замкнутые пространства, например, ниши.
• При самостоятельном монтаже новичок может нарушить технологию или схему, недостаточно хорошо затянуть контргайки, накрутить их с перекосом. Чтобы избежать такой ситуации, внимательно изучите видео и фото работ в интернете.

Что требуется для подключения

Для монтажа этого элемента отопительной системы понадобятся:

• два разводных гаечных ключа;
• фум-лента – уплотнитель из фторопласта, применяемый для герметизации резьбовых соединений;
• приспособления для нарезки резьбы на металлических изделиях – плашка (лерка) с держателем или клупп.

Термостатический клапан для радиатора отопления

Жидкость, которая циркулирует в системе отопления, имеет название теплоноситель. Теплоноситель передает определенное количества тепла от котла к радиаторам отопления, которые непосредственно отдают тепло в помещение. При этом чем меньше через радиатор пройдет теплоносителя, тем теплоотдача его будет меньше. Именно на этом простом принципе построена работа терморегуляторов. Этот принцип называется количественным регулированием теплоносителя для поддержания оптимальной комнатной температуры.

Принцип работы термостатического клапана выглядит следующим образом.

Непосредственно внутри корпуса (9) термостатического клапана расположено седло (8) клапанной части. Проход теплоносителя через клапан ограничивает непосредственно вентильная головка (шток) с золотником (7). Золотник связан со штоком (вентильной головкой), в результате обеспечивается поступательное движение клапанной части. В корпусе предусмотрена возвратная пружина (6), которая всегда возвращает регулирующий клапан в максимально открытое положение, если на него нет управляющего воздействия. Выше по оси штока расположен нажимной штифт или дроссель (5), который выходит выше корпуса клапана. Непосредственно через штифт передается управляющее усилие от термоголовки на регулирующий шток.

В результате хода штока изменяется пропускная способность клапана, и соответственно уменьшается или увеличивается количество теплоносителя, поступающего в радиатор.

Последовательность монтажа

Схема подключения термоголовки к батарее

Установка термоголовки начинается с обрезки труб. Ее нужно выполнять на небольшом расстоянии от радиатора. Далее демонстрируется старая запорная арматура, отделяются хвостовики клапанов и вкручиваются в пробки батареи.

Затем собирается и монтируется обвязка и соединяются трубы с боков от батарей. Путем поворота рычага выставляется необходимый температурный режим. Термостатическая головка для радиаторов может монтироваться на входе или выходе системы.

При выборе места установки обязательно должны соблюдаться рекомендации изготовителя. В основном высота установки равняется 0,4-0,6 метров от пола. Именно на это значение откалиброван температурный режим. Такие критерии соблюдаются при верхней подаче. Если она нижняя, нужно отрегулировать термоголовку на более холодную температуру.

Типы устройств

В продаже есть разнообразные варианты термостатических головок, среди которых можно подобрать подходящую модель. Большинство предлагаемых вариантов – жидкостные, у которых внутри сильфона находится ацетон или другая жидкость. Есть газоконденсатные модификации, которые быстрее реагируют на изменение температуры, но стоят дороже.

Модели со встроенным термоэлементом

В таких головках сильфон находится в корпусе вместе с другими элементами. Это самый популярный, простой и недорогой вариант.

Выпускаются узкоспециализированные варианты термоголовок такого типа:

• Антивандальные – с защитным кольцом, предотвращающим скручивание и повреждение термостата. Предназначены для детских учреждений и общественных зданий.
• Модели для людей со слабым зрением – отличаются с крупными яркими температурными делениями на корпусе.
• Термоголовки с защитой от замораживания предназначены для нежилых помещениях, которые отапливаются по минимуму. Устройство позволяет поддерживать нагрев батареи на уровне, исключающем замерзание теплоносителя.

Термоголовки с накладным термодатчиком

Такие устройства устанавливают на батареи, находящиеся в нишах, технологических выемках, за плотными портьерами, где они могут некорректно показывать температуру. Их монтируют под подоконники шириной от 20 см и на отопительные приборы шире 16 см. Датчик выносится на некоторое расстояние, где на него не будут воздействовать теплые потоки, и соединяется с остальными элементами капиллярной трубкой.

Устройства с выносным датчиком

Эти модели позволяют держать температуру в комнатах, отапливаемых несколькими видами теплоприборов. Например, их используют в помещениях, где, помимо радиаторов есть камин или теплые полы.

В такой конструкции термодатчик устанавливается отдельно, там, где он может отразить общую температуру, и соединяется с остальными элементами капиллярной трубкой. Большая длина трубочки позволяет монтировать датчики практически в любом месте комнаты.

Электронные термоголовки

Удобные современные модели с жидкокристаллическим или сенсорным экраном. На них можно выставить нужную температуру и запрограммировать температурный режим на определенные часы или дни недели. Электронная термоголовка даст команду согреть комнаты к приходу с работы или приезду на дачу.

Эти устройства отличаются нулевой инерционностью – корректировка температуры происходит не через 20–30 минут, как у обычной термоголовки, а практически сразу, поэтому электроника максимально экономит тепловую энергию. Недостаток – высокая цена.

С дистанционным управлением

Эти модели управляются с пульта, который можно положить в одной из комнат или возле входа в дом. С одного ПДУ задается температура для всех радиаторов и программируется нагрев батарей в определенное время. Существуют модели, работающие через интернет-приложения с виртуальным голосовым помощником.

Управление происходит через блок, установленный в одной из комнат, который снимает показания температуры и отдает команды термостатической головке увеличить или уменьшить подачу теплоносителя. Идеально совмещаются с системой «умный дом» и алюминиевыми радиаторами, которые быстро нагреваются.

Познакомьтесь с радиаторами теплоприбор

Рекомендованная розничная цена 1 секции

1065 руб.

1045 руб.

930 руб.

950 руб.

Преимущества радиаторов ТЕПЛОПРИБОР

Надежные и долговечные

— функционируют при показателях давления 16–20 атм. и выдерживают скачки до 30 атм. Срок их службы – от 25 лет.

Имеют длительную гарантию

— на алюминиевые модели – 10 лет,а на биметаллические – 15 лет.

– работаем с сырьем, получаемым напрямую от ведущих плавильных предприятий России, и отечественными составляющими.

Подходят для различных отопительных cистем

– можно устанавливать в однотрубные, двухтрубные, автономные теплосистемы с верхним и нижним подключением.

Легкие и компактные

– предприятие производит радиаторыс массой одной секции от 1,06 до 1,94 кг. Их размер колеблется от 400х80х90 до 567х80х90 мм.

– теплоотдача 500-миллиметровых изделий составляет 185 Вт – 191 Вт,а 350-миллиметровых – 134-138 Вт. По этому показателю они не уступают мировым брендам.

Наиболее частые ошибки, допускаемые при установке

Вертикальное крепление – иногда терморегулирующую головку устанавливают в вертикальном положении, так как были смонтированы краны. В таком положении на ее работу влияют теплые потоки воздуха, идущие от радиатора. Велик риск, что регулятор будет функционировать некорректно.

Неправильный подбор места – не стоит выбирать наиболее прогреваемые участки комнаты, например, возле камина. Не подойдут и слишком холодные точки. Правильный вариант – установка в зоне со средней температурой.

Иногда возникают проблемы из–за неправильного проведения работ. Даже если Вы уже занимались нарезкой резьбы, установкой запорного или другого оборудования, возможны ошибки при выполнении работ по монтажу.

Терморегулирующее устройства пригодятся в любых помещениях, но особенно рекомендуется их устанавливать в домах с автономным отоплением. Термоголовки способны дать экономию тепловой энергии в таких домах до 40%, поэтому окупятся практически сразу.

Разновидности термоголовок

Можно выделить 3 группы термоголовок:

• ручные;
• электронные;
• механические.

Все они выполняют одинаковую функцию, различается лишь принцип работы.

Ручные термоголовки по внешнему исполнению похожи на кран. Путем поворотов регулятора добиваются нужного показателя на теплоносителе. Их устанавливают вместо классических шаровых кранов. Отличаются своей надежностью и малой стоимостью. Минус – неточность настройки и неудобство пользования. Также регулятор может ослабнуть из-за частого использования.

Механические термоголовки обладают более сложной конструкцией. При этом установленная температура поддерживается автоматически. В основе лежит сильфон в виде цилиндра, внутри которого находится агент в жидком или газовом состоянии. При повышении температуры выше заявленной нормы начинает двигаться шток. Сечение канала сужается, уменьшается пропускная способность и температура опускается до заявленного значения. К преимуществам механических регуляторов можно отнести удобство использования, точность настройки автоматическую регулировку режима. Недостаток – более высокая стоимость.

Электронные модели работают от батареек. Шток перемещается под действием микропроцессора. Имеют расширенный функционал – выставление температуры по времени и дням недели, определение режима в помещении, отсутствие обогрева при отсутствии в доме жильцов. Основные недостатки таких изделий – высокая стоимость, необходимость замены батареек. Преимущества – удобство применения, полная автоматизация процесса, широкий диапазон температур.

Разновидности и выбор терморегуляторов

По исполнению радиаторные вентили делятся на 3 группы:

• прямые;
• угловые;
• в составе гарнитуры подключения отопительных приборов.

Если с прямыми и угловыми терморегуляторами все понятно, то о гарнитуре следует сказать отдельно. Она позволяет одновременно установить термостат на батарею и подключить ее к трубам, выходящим прямо из пола. Хотя цена подобной гарнитуры выйдет больше, чем традиционные подводки из труб, зато выглядеть подобное присоединение будет куда эстетичнее.

Гарнитура подключения радиатора со встроенным термостатом

Для двухтрубных систем с циркуляционным насосом отопления подойдет любой из перечисленных клапанов, вопрос заключается лишь в способе подключения отопительного прибора, а с технической точки зрения все они одинаковы. Другое дело – однотрубная схема, для нее лучше купить специальный регулятор температуры батареи с увеличенным проходным сечением седла. Такие терморегуляторы оказывают меньшее гидравлическое сопротивление, что хорошо видно на схеме:

Помимо клапанов, следует выбрать также и термоголовки для батарей, и тут сразу же рекомендация: клапан и головка должны быть от одного производителя, а стыковочные резьбы совпадать. Стандартная резьба на вентиле – М28 и М30. Вообще, выбор конструкций головок не слишком широк – кроме обычных элементов со встроенным сильфоном есть еще изделия с электронным блоком управления и дисплеем. Эти терморегуляторы – программируемые, их можно настраивать на поддержание различных температур в комнате в течение дня.

Совет. Выбирая программируемую термостатическую головку, помните, что она нуждается в электропитании от батарей или сети. Чтобы терморегулятор работал корректно, за наличием электропитания придется следить.

В тех случаях, когда планируется монтаж отопительных приборов за экранами либо окна комнаты предполагается завесить плотными шторами, обычные термоэлементы могут функционировать некорректно. Из-за слабого движения воздуха в районе радиатора температура за экраном и перед ним может отличаться на пару градусов, так что дополнительно к терморегулятору стоит купить выносной датчик с капиллярной трубкой.

Стоящий за экраном датчик посредством капиллярной трубки будет управлять термостатом, ориентируясь на правильную температуру в помещении. Существует и более продвинутая версия в виде выносного регулятора, который тоже присоединяется капиллярной трубкой. Но тут надо быть внимательнее: не ко всем вентилям такие термоголовки подходят, поэтому при выборе терморегулятора нужно консультироваться с продавцом.

Напоследок несколько слов о производителях радиаторных клапанов. Их появилось достаточно много, особенно китайских, чье качество более чем сомнительно. Однозначно рекомендуются к применению терморегуляторы следующих брендов, их надежность не подлежит сомнению:

• DANFOSS;
• HERZ ARMATUREN;
• OVENTROP.

Совет. Не следует покупать и устанавливать термостаты на все радиаторы в доме. Правило такое: чтобы обеспечить нормальное регулирование, в каждом помещении надо оснастить терморегуляторами только те батареи, чья суммарная мощность составляет 50% от общей и более. Простыми словами: при 2 отопителях в комнате вентиль надо ставить на одном (который больше), при 3 – на двух радиаторах и так далее.

https://youtube.com/watch?v=leSJC0GJCU0%3Ffeature%3Doembed

Термостатическая головка принцип работы

Термостатическая головка принцип работы

Обратите внимание!
Чем качественнее калибровка устройства, тем точнее оно будет реагировать на изменение температуры. В то же время и цена у подобных термоголовок высокой точности будет соответствующей.

• При повышении температуры объем сильфона увеличивается (в основном за счет расширения газа или частичного испарения рабочей жидкости).
• Увеличение объема сильфона приводит к тому, что пружина, фиксирующая шток, освобождается, и клапан постепенно перекрывает просвет в трубе.
• Это продолжается до тех пор, пока внутри устройства не установится равновесие, или пока радиаторный клапан под термоголовку не будет полностью перекрыт, т.е. шток не перейдет в крайнее нижнее положение.

Модели с выносными элементами работают по аналогичной схеме. Разница заключается лишь в том, что на изменение температуры реагируют либо специальные программируемые устройства (системы климат-контроля), либо дистанционные датчики (жидкостные, газовые или электронные). Только после этого информация поступает к механизму термоклапана и приводит в действие шток.

• Термостат на батарею отопления
• Регулировка тепла в батареях отопления

Распространенные ошибки

Правильный монтаж требует внимательности от мастера на каждом этапе работы, чтобы избежать ошибок. Самая распространенная проблема – вертикальное положение головки. Приводит к тому, что комната перестает обогреваться, так как от поступающего воздуха греется сам терморегулятор.

Часто выбирают неправильное место установки. Нельзя ставить регулятор в точке, где температура воздуха сильно отличается от средней по помещению. Из-за неправильного выбора места монтажа применение термоголовки теряет свой смысл.

Термостатическая головка разработана для автоматической поддержки комфортного температурного режима. Она состоит из двух частей. Нижняя – термоклапан, регулирующий подачу воды, а верхняя – термостат, реагирующий на изменение температуры в комнате.

Внутрь термостата помещен сильфон – термодатчик, заполненный жидкостью или паром под давлением. Под ним находится пружина, давящая на золотник, находящийся в клапане. При повышении температуры в помещении сильфон увеличится, начнет давить на золотник, и клапан частично или полностью перекроет поступающую воду. В результате радиатор охладится.

Если станет холодней, сильфон уменьшится в объеме, пружина сожмется, и просвет трубы откроется. Вода будет поступать интенсивнее, нагрев усилится и в комнате станет теплее.

Модификации термостатических головок

Существует несколько видов таких аппаратов:

• Простые механические, в которых термодатчик и термоклапан находятся в одном корпусе. Классическая распространенная конструкция.
• Механический тип с выносным термодатчиком – в нем термочувствительный элемент находится отдельно, соединяясь с корпусом капиллярной трубкой. Такую модель устанавливают при отсутствии оптимального места. Например, ее ставят при монтаже головки возле источника тепла, влияющего на работу. Увеличив размер трубки, датчик можно отвести достаточно далеко.
• Электронные или программируемые – самые современные модификации. Работают по тому же принципу, что и механические, но их можно запрограммировать по времени или другим параметрам. Они меняют нагрев в определенные дни недели и подогревают слабо отапливаемую комнату к приходу гостей. Источник питания – две щелочные батарейки.

Механические варианты просты в применении, надежны и недороги. Цена электронных моделей выше, но и функций у них больше.

Как установить термоголовку

Шаг 1. Выберите место установки – это должна быть зона, где нет тепловых потоков, идущих от батареи и искажающих показатели температуры. Идеальный вариант – стояк, идущий от подающей линии к радиатору. Если выбрать такое место невозможно, купите модель с выносным термодатчиком. К головке должен быть свободный доступ, иначе возникнут трудности с ее эксплуатацией. При отсутствии такой возможности купите электронную дистанционную модель.

Шаг 2. Подготовьте участок трубы, где будет установлена термоголовка. Проведите подготовительные работы – слейте воду с системы, перекройте линии подачи и оттока теплоносителя. Распилите трубу там, где будет вмонтировано термоустройство, на концах нарежьте резьбу плашкой или клуппом.

Шаг 3. Оба конца разрезанного сгона обмотайте фум-лентой и накрутите на них контргайки. Затем прикрутите терморегулятор. Обратите внимание – при установке на верхнюю трубу, идущую к радиатору, термостатическую головку надо располагать только горизонтально, на нижней трубе положение может быть любым. Иначе устройство будет реагировать на восходящие потоки, идущие от батареи. Затяните одновременно обе контргайки разводными ключами. Делать это в одиночку сложно, поэтому попросите кого-то помочь.

Шаг 4. Настройте терморегуляторы – на электронных устройствах достаточно выставить требуемую температуру. Настраивать модели с рисками на корпусе тяжелее – придется действовать методом подбора. Установите посередине комнаты термометр, который будет показывать температуру в помещении. Крутите регулятор и следите за нагревом воздуха в помещении. Отметьте место на регуляторе, позволяющее выставить комфортную температуру. Если в инструкции к устройству есть шкала соответствия – воспользуйтесь ей.

Настройка термоголовки

После того, как пользователь ознакомился с конструкцией прибора, узнал, как работает термоголовка на радиаторе отопления, настройки оптимального микроклимата в каждом помещении не представляют сложностей. Вращением рукоятки относительно шкалы с метками можно регулировать температуру в пределах +5 – +28 градусов.

В первом случае система гарантированно не замерзнет в отсутствие хозяев внутри здания периодической эксплуатации. Максимальное значение считается комфортным для пользователей. Вещество, которым заполнена сильфонная камера, реагирует на повышение/снижение температуры в пределах 1 градуса. Поэтому циклы включения/отключения клапана будут происходить регулярно.

Таким образом, выбрать и смонтировать термоголовку вместе с клапаном сможет любой домашний мастер. Для этого достаточно учесть указанные выше факторы, избежать основных ошибок установки.

Термоголовка в 90% случаев используется для понижения температуры воздуха. Однако в загородном коттедже путем установки головок с клапанами на все регистры можно температуру поднять. В дальних от котла комнатах теплопотери в контуре обогрева максимальные. Поэтому при перекрытии подачи в ближних регистрах горячая вода лучше нагревает дальние от бойлерной комнаты.

Особая благодарность авторам статей с сайтов: homemyhome. ru, vseinstrumenti. ru,o-trubah. ru,nastroike. com

Установка термоголовки – пошаговая инструкция

Вначале следует оценить наличие термостатического клапана. Сейчас практически все дома сдаются с такими устройствами. В этом случае достаточно купить головку и прикрутить ее сверху. Если термоклапан закрыт пластиковым вентилем, такие вентили  откручивают и заменяют термоустройствами – механической или электронной термоголовкой. Такую замену провести довольно просто, поэтому на этом варианте не будем останавливаться. Если клапана нет, придется устанавливать всю систему терморегулирования.

• Выбор места для монтажа. Это должна быть зона, изолированная от тепловых потоков. Поэтому термоустройство монтируют не вертикально, как ручной вентиль, а горизонтально, параллельно полу. Тогда датчик не будет реагировать на постороннее тепло. Если такой вариант невозможен, устанавливается модель с отдельно стоящим датчиком.
• Подготовительные работы. Необходимо слить воду и провести демонтаж всей старой запорной аппаратуры. Затем подготавливается место для монтажа термоголовки. Ее ставят на трубу, по которой поступает теплоноситель. Лучшее место – сгон, идущий от стояка. Там выпиливается фрагмент трубы, куда потом будет ставиться термоустройство. На получившихся концах нарезают резьбу при помощи плашки.
• Монтаж. На конец, идущий от радиатора, накручивают контргайку и крепят термоголовку. Затем с другой ее стороны прикручивают второй конец распиленного сгона. Резьбу обязательно укрепляют фум–лентой. После этого двухстороннее соединение стягивают разводным ключом. Это удобнее делать с напарником. Можно все затянуть и самостоятельно, но так будет сложнее.

Настройка установленной термоголовки

После окончания монтажа выставляется температура, которую требуется поддерживать. На электронных моделях просто задаются нужные параметры.

С механическим вариантом сложнее. На его корпус нанесены риски и цифры для регулировки, но сразу сложно понять, что подойдет для конкретной комнаты. Удобно, когда в коробке есть инструкция со шкалой температурного соответствия, но так бывает не всегда. Есть никаких сведений нет, первое время придется регулировать нагрев методом проб и ошибок. Удобно помечать найденные позиции рисками, чтобы безошибочно выбирать нужную степень нагрева зимой, осенью и весной.

Как работает регулятор температуры

Принцип работы устройства основан на способности газа или жидкости увеличиваться в объеме при нагревании и сжиматься при снижении температуры. Внутри находится термостатический сильфон, в который под давлением закачаны толуол, ацетон или газоконденсатная смесь. Под ним расположены пружина, нажимной шток и клапан.

Терморегуляция происходит следующим образом:

• При повышении температуры содержимое термоэлемента увеличивается в объеме, давит на пружину и заставляет ее сжиматься. Под действием давления нажимной шток сдвигает находящийся внизу клапан, который частично перекрывает поток теплоносителя. Нагрев батарей уменьшается.
• При падении температуры в помещении газ или жидкость внутри сильфона сжимаются, пружина расслабляется, шток поднимается вверх, и клапан дополнительно приоткрывает поток теплоносителя.

Процессы происходят автоматически, поэтому использование термоголовок удобнее регулировки температурного режима ручными кранами или интенсивностью нагрева котла.

Виды термоголовок

Все выпускаемые термоголовки можно условно разделить на два вида:

• механический, регулировка которого осуществляется вручную;

• электронный, контролирующий процесс регулировки в автоматическом режиме.

Механические модели представляют собой головку небольших размеров с поворотной ручкой. Температурный диапазон, который можно контролировать, начинается с показателя +7° и доходит до +28°. Прибор предусматривает несколько режимов работы. Каждое деление температурной шкалы приравнивается к 2-5 градусам.

В электронных моделях весь процесс регулировки автоматизирован. Точность настройки соответствует 1-2 градусом. Гибкая система контроля позволяет устанавливать максимально подходящий режим обогрева.

Как установить термоголовку на радиатор отопления

Рациональное решение для экономии расходов на отопление –  установить термоголовку на радиатор. После монтажа в доме появится устройство, автоматически поддерживающее комфортный температурный режим. Приспособление избавляет от необходимости постоянно крутить регулировочные вентили, меняя объем поступающего теплоносителя и степень нагрева батарей.

Продаваемые радиаторы по умолчанию не снабжены термоголовками, поэтому их приходится устанавливать самостоятельно. Для этого понадобятся инструменты и базовые слесарные навыки.

• Какие инструменты понадобятся для установки
• Принцип работы
  Модификации термостатических головок
• Модификации термостатических головок
• Установка термоголовки – пошаговая инструкция
  Как установить термоголовкуНастройка установленной термоголовки
• Как установить термоголовку
• Настройка установленной термоголовки
• Наиболее частые ошибки, допускаемые при установке

Особенности настройки

Чтобы кран с термоголовкой для радиатора функционировал правильно, следует выполнить предварительную настройку. Требуется включить отопление в помещении и закрыть двери и окна. В определенной точке ставится термометр, после чего выполняются настройки. Схема настраивания устройства следующая:

• Поворот термоголовки влево до упора. Это позволит открыть течение теплоносителя.
• Ожидание повышения температуры на 5-6°С по сравнению с той, которая была в помещении.
• Поворот до упора вправо.
• Ожидание падения температуры до первоначальной. Постепенное откручивание вентиля. Остановка вращения в случае появления положительного шума или нагрева радиатора.

Выставленное последнее положение является оптимальным и соответствует комфортной температуре.

Как выбрать термоголовку

Помогут подобрать подходящие термоустройства следующие рекомендации:

• во всем здании желательно устанавливать модели, выпущенные одним производителем;
• для небольшого одноэтажного дома или дачи достаточно простых устройств, дистанционные варианты подходят для двух- или трехэтажных строений;
• если вы не уверены, что устройство не будет реагировать на нагрев, идущий от теплового прибора – купите модель со встроенным или накладными термоэлементом;
• семьям с маленькими детьми рекомендуется приобретать устройства в антивандальном исполнении – любопытные малыши не смогут повредить или открутить головку;
• не покупайте слишком дешевые термостаты – они быстро выходят из строя. Для снижения риска купить подделку требуйте у продавца сертификат.

В конце отопительного сезона снимите термоголовки с радиатора, это продлит срок их службы. Длительное нахождение в нерабочем состоянии может вызвать слипание элементов термостата и его выход из строя.

Установка термоголовки на радиатор отопления

Перед началом работ, важно знать, как правильно установить термоголовку на радиатор, от этого будет зависеть дальнейшая функциональность прибора.

• Термоголовка
• Плашка для нарезания резьбы
• Фумлента
• Два разводных ключа
• Контргайки

Обычно установку термоголовки на батарею проводят вместе с монтажом новых радиаторов. Для этого нужно перекрыть стояк и слить в ведро оставшийся в трубах теплоноситель. Лучше всего осуществлять работы не в период отопительного сезона.

Выбор места установки термоголовки

Учитывая ошибки в монтаже термостатической головки, о которых мы говорили выше, можно сделать выводы о том, где точно не стоит устанавливать термоголовку. Какими же будут оптимальные варианты? Важно, чтобы на нее не попадали тепловые потоки от радиатора и не воздействовали факторы, которые могут стать причиной ложного восприятия температуры.

На фотографиях ниже представлены распространенные варианты правильной установки термостатической головки на батареи. Если она монтируется в верхней части радиатора, то должна располагаться только горизонтально. В нижней части она может крепиться горизонтально и вертикально, так как там нет сильных тепловых потоков нагретого воздуха – он поднимается наверх.

Выполнение резьбы на трубах

Чтобы закрепить головку на радиаторе, необходимо нарезать резьбу в местах присоединения. Для этого на сгонах, идущих от стояка и радиатора, нарезают резьбу с помощью плашки.

К сгону, идущему от стояка, прикручивается контргайка. Ее обматывают фумлентой, и на нее накручивают терморегулятор, но не затягивают крепеж. Далее проделывают то же самое со сгоном, идущим от радиатора. Установленную термоголовку нужно закрепить – одновременно двумя разводными ключами затягивают обе гайки.
