Установка дверной ручки и защелки на межкомнатной двери (с фотографией)

Преимущества установки ручек-защёлок на межкомнатные двери в доме и офисе

Главное, что стоит отметить – это исключение сквозняков и безопасность детей во время самопроизвольного открытия полотна. Например, при открытии входной двери межкомнатные начинают «гулять», особенно если ещё и комнаты проветриваются, такая ситуация может навредить не только ребёнку, но и взрослому человеку.

На большинство входных дверей устанавливают нажимную ручку-защёлку

Также достоинством приобретения является сохранение тепла в комнате. Если помещение полностью изолировано, что обеспечивает ручка-защёлка, то комфортная температура дольше сохраняется. То же самое можно и отнести к жаркому периоду года, когда работает кондиционер: при плотном прилегании полотна к коробке климатической технике нужно меньше времени, чтобы обеспечить выбранный тепловой режим.

Ручки-защёлки изготавливаются из разных материалов, что подойдёт к дверному полотну как из дерева и металла, так и из стекла и ПВХ

Помимо этого, ручка-защёлка производится из разных материалов, что позволит подобрать фурнитуру к любой межкомнатной двери – это может быть металл, пластик, дерево или стекло. Цветовой диапазон изделий также разнообразен, а простота и надёжность конструкции позволит надолго забыть о замене этого элемента.

Пошаговая инструкция по монтажу

Если вы до этого не сталкивались с подобным вопросом, не стоит бояться. С установкой рукоятки способен справиться даже тот, кто со строительством не связан. Просто нужно шаг за шагом следовать подробно описанной схеме.

Разметка полотна

Установку ручки начинают с нанесения разметки на двери

Нанесение разметки – это то, с чего начинается весь процесс. Подсчитав, на какой высоте расположится рукоять, поставьте метки на двери в тех местах, где будут проделаны отверстия.

Воспользуйтесь простым карандашом, рулеткой и уголком и нарисуйте на плоской поверхности полотна линию по горизонтали. Затем перенесите ее на торец и противоположную сторону створки.

На торцовой части изделия по центру начерченной линии ставим метку. Она указывает на место, предназначенное для углубления под язычок. От края створки на расстоянии 0,6 см нарисуйте точку с обоих поверхностей двери. Это место предназначено для рукояти.

Высверливание отверстий под рукоятку и замок

Совершенно не важно, в какой последовательности вы проделаете отверстия: вначале для ручки, а после для замка либо наоборот. Помните только, что дело не любит спешки.

Для рукояти проем высверливается дрелью и коронкой. Чтобы он получился ровным и аккуратным, сверлить надо с внутренней и внешней стороны двери на глубину, равную ½ толщины полотна.

Мастера советуют для большей точности пометить фломастером эту глубину на коронке. Придерживаясь этого правила, вы точно не повредите изделие. Чтобы отверстие получилось ровным, удерживай дрель прямо и не допускайте ее отклонения в любую из сторон.

При высверливании отверстия под ручку дрель нужно держать ровно

Для врезки защелки в межкомнатную дверь своими руками вооружитесь дрелью и пером. При этом нужно быть предельно осторожным, так как промежуток между перьевым сверлом и торцовым углом маленький.

Установка замка

Механизм надо вставить в просверленный под его проем. Прижмите накладку к торцу изделия и очертите ее карандашом со всех сторон.

Затем очистите стамеской полотно от верхнего слоя и сделайте углубление размером с толщину накладки. Это проделывается для того, чтобы вдавить ее в двери.

Углубление для накладки

Накладка фиксируется шурупами. Углубления для них делается еще до момента осуществления крепежа.

Фиксация накладки выполняется саморезами

Врезка ручки

Изделия с расположенными наружу шурупами не нуждаются в разборке. Устанавливая на место одну составляющую конструкции, надо постараться попасть в отверстие защелки 2-мя направляющими, оснащенными резьбой под болты.

Схема монтажа дверной ручки

После этого вставляется вторая составляющая устройства и стягивается болтами. Завинчивать надо равномерными движениями, чтобы рукоять нормально функционировала.

Изделия со спрятанными шурупами подлежат разборке. В помощь вам будет инструкция и специальный ключ. Рукоять снимается без проблем путем нажатия на стопор ключом. Ручку устанавливают на место после того, как разборная часть будет привинчена болтами.

Разметка лутки

Выполнив монтаж рукоятки, сделайте в лутке углубление для язычка. Для этого нужно правильно нанести замеры. Точно выполненная разметка – гарантия хорошей работы замка и самой двери.

Чтобы поставить метки, прикройте полотно и пометьте на лутке расстояние от верха до низа язычка. Угольником находим середину замка и ставим «крестик» в лутке. В месте отметки пробуравим инструментами углубление и избавимся от излишков материала стамеской.

Вырезание паза в лутке

До прикручивания накладки посмотрите, как закрывается полотно. Если отсутствуют трение и другие неполадки, это значит, что паз под язычок был сделан правильно.

Закройте дверь и попробуйте ее слегка подергать. Если она шатается, то это говорит о наличии небольшого люфта. Не пугайтесь, это нормально. Когда к пазу прибавится ответная планка, все встанет на свои места.

Ответка крепится вровень с луткой. Точно так же, как при монтаже замка, ее следует утопить в лутке.

Ответная планка крепится вровень с луткой

Иногда после установки накладки люфт никуда не исчезает и двери по-прежнему шатаются. Этот дефект можно исправить, отогнув отверткой на ответке язычок с небольшой дырочкой.

Установка ручки на межкомнатную дверь на стяжках

Это единственный возможный вариант при работе с пустотелыми дверными полотнами. Но и в целом он максимально популярен среди мастеров из-за своей надежности. Такие крепления отлично держатся, более долговечные.

Среди минусов варианта можно отметить необходимость точного совпадения расположения отверстия под стяжные винты и на ручке, и на замке. Но в большинстве случаев это вполне вероятно.

Несовпадения наблюдаются обычно в случаях с нестандартными замками или слишком широкой розеткой.

Устанавливаем дверную ручку

В процессе установки необходимо:

• Отметить места под стяжки. Для этого подготовленный заранее металлический квадрат вставляется в подвижную часть запирающего механизма. Сверху надеваются ручки. После этого помечаются места под крепления. Далее можно снять ручки и удалить квадрат.
• Просверлить отверстия. Защелка извлекается наружу. По ранее нанесенным меткам сверлятся отверстия. Когда все работы будут завершены, можно снова вернуть защелку в дверь.
• Раскрутить стягивающие элементы. Винты аккуратно раскручиваются. В итоге в руках у мастера должны остаться длинные и короткие их варианты – по 2 шт., и такое же количество втулок.
• Установить внутреннюю ручку. Она надевается на свободный конец металлического квадрата. Длинные винты вставляются в отверстия на розетке. Они вкручиваются во втулки. Если винты оказались слишком длинными, обрезать их получится ножовкой. Более простой вариант – купить новые, короткие.
• Закрутить стопорящие элементы механизма. Это удобно делать шестигранником, который идет в комплекте с ручкой. Процедура повторяется на 2 частях.
• Вернуть украшающие накладки.

Чтобы избежать проблем с ручкой на квадратной розетке в будущем, стоит всегда выбирать крепление на стяжках. Иначе однажды она повернется ромбом.

Конструкция ручки-защёлки

Сама ручка, то есть видимая её часть может выглядеть совершенно по-разному. Так:

или вот так:

Все эти ручки-защёлки состоят, по сути, из двух деталей — сама ручка:

Обе части ручки-защёлки требуют отдельной врезки в дверное полотно.

Ручки-защёлки бывают без фиксатора — дверь с такими ручками не запирается изнутри, с фиксатором — дополнительным поворотным механизмом, установленном на ручке и позволяющем запирать дверь изнутри, и ключом — с одной стороны ручки личина под ключ, позволяющая запирать дверь снаружи, с другой фиксатор. Все ручки имеют конструктивные различия, никак не влияющие на процесс врезки. Внутренняя часть (защёлка) так же одинаковая, то есть врезается одинаково для всех типов ручек-защёлок.

Итак, приступим.

Ручка-защёлка с поворотным механизмом

Устройство выполнено в виде ручки-ноб, которое может иметь округлую, овальную или многогранную форму. С одной стороны, такая модель имеет замочную скважину, с другой – кнопку или поворотный фиксатор, блокирующий дверь в закрытом положении. Такую конструкцию чаще устанавливают внутри помещений или офисов, где нет необходимости в серьёзном запорном механизме.

Ручка-ноб в комплекте

Устанавливаем ручку-защёлку

Процесс установки начинаем с нанесения разметки на дверном полотне под сверление. Схема разметки, как правило, идет в комплекте вместе с ручкой.

Если схемы нет, то можно разметить вручную. Для этого ставим отметку на расстоянии 60 мм от края двери.

На боковой кромке двери по осевой разметочной линии размечаем центр под сверление.

С помощью стамески выдалбливаем трехмиллиметровое углубление под лицевую пластину защёлки. Центр имеет смысл предварительно отметить шилом, чтобы не пришлось размечать его заново.

Высверливаем с помощью коронки диаметром 50 мм сквозное отверстие. Делать это лучше с двух сторон двери во избежание повреждения дверного покрытия на выходе коронки при сверлении.

В результате получим такое отверстие:

Переходим к боковой кромке. Сверлом по дереву диаметром 23–24 мм в размеченный центр сверлим отверстие под защелку. Не стоит делать его слишком глубоко, иначе рискуете просверлить дверь насквозь до филёнки.

Получаем уже два отверстия.

В боковое отверстие устанавливаем защёлку и приворачиваем её саморезами.

Снимаем верхнюю часть ручки. Для этого ищем отверстие сбоку.

С помощью, идущего в комплекте ключика или любого другого тонкого плоского предмета:

нажимаем внутри отверстия язычок:

и снимаем вверх саму ручку:

Снимаем декоративную накладку и, тем самым, открываем крепёжные отверстия.

Вставляем внешнюю половинку ручки.

Вставляем внутреннюю половинку. Стягиваем обе винтами, идущими в комплекте.

Надеваем декоративную накладку и корпус ручки. Не забываем нажать внутренний язычок ключиком.

При закрытой двери помечаем место касания язычка защёлки дверного косяка, после чего выдалбливаем в полученном месте углубление под язычок защёлки.

Вставляем декоративный пластиковый кармашек.

Прикручиваем металлическую накладку.

Ручка установлена.

Если нет дрели, то все отверстия можно сделать и с помощью подходящей стамески, правда, в этом случае установка ручки потребует более серьезных ремонтно-строительных навыков и может оказаться непосильной задачей для неподготовленного человека.

Установка новой ручки-защёлки на межкомнатную дверь

К этому процессу нужно подготовиться более основательно и обеспечить себя инструментами. Понадобятся: дрель, набор отвёрток, стамеска, маркер и рулетка. Во избежание ошибок при монтаже производители каждое своё изделие снабжают подробной инструкцией по сборке.

Установка ручки-защёлки своими руками не доставит хлопот, если в доме есть необходимые инструменты

Этапы самостоятельной установки ручки-защёлки на дверь:

• Разметка под необходимые отверстия. Рекомендованная высота установки 1 метр от пола, исключением может быть только детская комната, тогда нужно ориентироваться на рост и возраст ребёнка.
• Определяется центр установки и язычка. Ставится метка маркером, для удобства можно снять межкомнатную дверь с петель и положить её на пол, но многие мастера этого не делают.
• Высверливается круглое центральное отверстие, обычно для этого используется сверло диаметром 23-50 мм. Для установки язычка используется перьевое сверло нужного диаметра.
• Стержень ручки вместе с накладками вставляется в отверстие с одной стороны, а с другой вставляется в паз механизма. При этом защёлка должна находиться строго по горизонтали и свободно двигаться в отверстии.
• Накладки с двух сторон фиксируются болтами. Если их надо утопить в поверхность двери, то используется стамеска для снятия древесины. Устанавливается торцевая накладка.
• В косяке с помощью стамески делается выемка и устанавливается ответная планка.

Если монтаж выполнен правильно, то дверь будет легко открываться и закрываться одним движением, без заеданий. При замене старой ручки-защёлки на новую, то процесс значительно упрощается: достаточно снять фурнитуру и на это же место поставить другую.

Ручки-защёлки изготавливаются в разных стилистических направлениях

При минимальном опыте работы с инструментами специалисты рекомендуют обращаться к мастерам, которые выполнят монтаж в течение 30-40 минут и гарантируют нормальную работу механизма.

Если ещё остались сомнения в установке ручки-защёлки, то стоит зайти в ближайший магазин и посмотреть на ассортимент, который предлагают производители. Такой количество красивой и надёжной фурнитуры склонит любого на совершение покупки.

Виды ручек с защёлками в зависимости от рабочего механизма

Ручка-защёлка имеет подвижный элемент в форме язычка, который и блокирует дверь в коробке при закрывании. Механизм открывания может быть разным – это нажатие, поворот или стационарный элемент, часто фурнитуру дополняют замком, что не позволяет открыть створку. Ручка-защёлка может быть установлена на любой межкомнатной двери в доме, также их используют на полотнах между комнатой и балконом, в офисных помещениях и санузлах.

В офисных помещениях также устанавливают ручки-защёлки

Советы от профессионалов для легкой установки ручек на межкомнатные двери

Весь процесс установки ручек несложный.

Но и здесь пригодятся подсказки профессионалов:

• Если есть возможность, стоит использовать в процессе ручной фрезер. Он позволяет максимально точно вырезать углубления под ручку и при этом не травмировать верхнее покрытие полотна;
• Для закручивания саморезов пригодятся сразу крестовая и плоская отвертки. Эти варианты позволят избежать повреждений двери, которые возможны при использовании шуруповерта.
• Сверло для работы всегда должно быть на несколько миллиметров больше, чем ширина врезаемой конструкции.

Один из вариантов дверной ручки

В процессе работ дверь должна быть неподвижна. Если снять ее с петель не получается, то нужно хотя бы зафиксировать стулом или любым другим предметом.

Классификация защелок по способу монтажа

Межкомнатная щеколда может устанавливаться:

• Внутрь двери. Защелка отличается приятным внешним видом, поскольку большая часть устройства спрятана за панелью. Установка механизма сложная.
• На дверь. Запоры крепятся непосредственно на поверхность дверного полотна, что негативно сказывается на интерьере помещения. Но установка таких щеколд не требует больших усилий или широкого набора инструментов.

Какой замок лучше выбрать для межкомнатной двери

В межкомнатные двери можно поставить замки нескольких видов. Все зависит от цели, которую преследуют хозяева:

• предостеречься от сквозняка (двери в детскую комнату, гостиную);
• закрыть постоянный доступ, например, в рабочий кабинет;
• ограничить временный доступ (ванная комната, туалет).

Решить поставленные задачи можно с помощью плоских и круглых замков.

Плоские замки представлены:

Плоский замок с блокиратором.

Круглые замки представлены двумя группами запирающих устройств:

• с ручками в виде буквы «Г»;
• сферическими ручками-кнобами.

Замки-защелки

Наиболее простые по конструкции, с низкой ценой, замки-защелки устанавливаются в межкомнатные двери чаще всего. Простая конструкция выполняет простую задачу: предотвращает самопроизвольное открывание дверного полотна.

Такие запирающие устройства могут быть двух видов:

• защелка с ручкой, которая при нажатии выводит язычок из ответной планки. Это самый популярный вариант замка межкомнатной двери;
• защелка с ручкой в разных корпусах. Здесь весь секрет в язычке. Он или роликовый, или фалевый, т.е. скошен с двух сторон, что дает возможность открыть дверь, потянув на себя или толкнув ее, не поворачивая ручки (фиксируется наглухо).

У такого вида запоров есть достаточно много достоинств:

• простая конструкция;
• высокая надежность;
• долговечность;
• легкий ремонт — восстановить работоспособность можно своими руками;
• низкая цена.

• характерный шум при открывании/закрывании дверей;
• появление на ответной планке бороздок, портящих внешний вид фурнитуры.

Запоры с ключом

В межкомнатные двери квартир и частных домов замки с ключом устанавливаются редко. В основном это двери, ведущие в кабинет, комнату с дорогими вещами или сейфом, в помещения, куда детям вход воспрещен. А вот в офисах — это частое явление. Главный плюс запоров с ключами — ограничение доступа в комнату нежелательных посетителей.

Защелка с ключом.

Недостатки вытекают из преимуществ: более сложная конструкция, во-первых, стоит соответственно дороже, во-вторых, ломается чаще, в-третьих, сложнее ремонтируется.

Замки с блокираторами

По сложности конструкции замки с блокираторами занимают золотую середину между защелками и запорами с ключами. Устанавливаются там, где есть необходимость на некоторое время закрыться изнутри: ванная комната, туалет, спальня. Представлен в виде защелки с фиксатором, позволяющим заблокировать запорный механизм в положении «закрыто».

Особенность таких механизмов в том, что блокиратор расположен с одной стороны, внутри комнаты, в которую необходимо ограничить доступ членов семьи. Это означает, что попасть в закрытое помещение снаружи без разрешения закрывшегося нельзя.

Защелка с блокиратором.

К достоинствам запорных механизмов с блокиратором можно отнести:

• простую конструкцию запирающего механизма;
• приемлемую стоимость;
• легкий ремонт.

К недостаткам до последнего времени относили необходимость вызова мастера при отсутствии возможности открыть дверь запершимся ребенком или престарелым человеком. Последние модели открываются снаружи шлицевой отверткой — в ручке имеется специальная щель.

Круглый замок с ручкой-кноб

В англоязычных странах «кноб» — просто круглая ручка. В России — вид замков. Они могут быть в виде защелки, с ключом и/или блокиратором. Опыт использования показал множество минусов, с которых и начнем:

• подходят не всем дверям;
• с первых дней эксплуатации появляется люфт;
• низкий класс секретности (обычно первый, редко второй);
• высокая вероятность блокирования из-за невнимательности хозяев в момент, когда комната пустая;
• часто заклинивают и ломаются;

Замок с ручкой кноб.

• после установки кноба перейти на другой вид замка не получится;
• классический вид продукта эконом-класса со всеми вытекающими последствиями.

А есть ли плюсы? Имеются, но их всего три:

• простая установка и сборка;
• механизм, где все в одном;
• низкая цена, в 2-4 раза, по сравнению с замками с ключом и/или блокиратором.

Магнитные замки

В отличие от входных дверей магнитные замки на межкомнатные двери практически не устанавливаются. Поэтому в работе не будут рассматриваться. Для тех, кому интересен этот вид запорных устройств, советуем посмотреть работу «Электронные замки на входную дверь».

Магнитный замок.

Задвижка может являться как самостоятельной отдельной конструкцией, так и частью поворотного механизма. Некоторые устройства имеют функцию быстрой блокировки. Такого рода щеколда на межкомтную дверь может устанавливаться в санузле, спальной или кабинете.

Защелки для межкомнатных дверей комбинируются с замками сувальдного, цилиндрового, электрического или комбинированного типа. Щеколды не монтируются вместе с реечными замками.

• С металлическим язычком. Наиболее популярный вид щеколд.
• С пластиковым язычком. Такой же конструкции, что и металлическая, но менее шумная.
• Роликовые или шариковые. Дверь удерживается круглым шариком, который прижат пружиной.
• Магнитные. Фиксация полотна осуществляется путем воздействия магнита.
• Электромеханические. Используются для реализации удаленного или бесконтактного управления доступом в помещение. В качестве ключа может использоваться RFID-карта или ключ-брелок.

Фалевые

Это автоматические дверные защелки, имеющие свойство самопроизвольно захлопываться. Фиксация происходит при помощи подпружиненного заостренного язычка. При закрывании он скользит по обратной планке, а затем входит в гнездо под воздействием пружины, которая действует на сжатие, фиксируя полотно.

При нажатии ручки задвижка освобождается. На некоторых моделях замков можно прятать язычок щеколды дополнительным поворотом ключа.

С фиксатором

В устройстве предусмотрен фиксатор, надежно удерживающий язычок дверной защелки внутри конструкции. Он блокируется в закрытом положении.

Фиксатор исключает самопроизвольное захлопывание. Поворотные ручки служат не только для открытия механизма, они могут выступать и в качестве декоративной части полотна двери. Устройства с пластиковыми язычками издают намного меньше шума, чем с металлическими.

Роликовые

В таком варианте механизма защелки фиксатором выступает подпружиненный вращающийся ролик, который при закрывании попадает в специальный паз. Чтобы открыть дверь, нужно приложить небольшое усилие.

У паза такая форма, что при передвижении шарик вдавливается в корпус двери, высвобождая ее. Ролик — независимый элемент конструкции, который не имеет жесткого крепления к запорным ригелям, пружинам или ручке.

Шариковая система служит для фиксирования дверной конструкции при закрытии, но ее нельзя использовать для запирания. Лучше всего применять такие изделия в двусторонних распашных дверных конструкциях.

Простая магнитная защелка для двери по конструкции мало чем отличается от фиксатора на фасадах мебельных шкафов. Главный элемент щеколды расположен на дверной раме, а на полотне крепится металлическая пластина. При закрытии магнит притягивает к себе полоски из металла, фиксируя дверь. По функционалу такая система аналогична роликовым запорам.

В более сложных устройствах применяется поворотный магнитный ригель, который при закрытии втягивается в гнездо, вырезанное в проеме. Механизм всегда открывается при помощи поворотных ручек. Преимуществом таких конструкций является абсолютная бесшумность при использовании.

Необходимые инструменты для установки ручки на дверь

Мастера приезжают устанавливать дверные ручки с собственным внушительным набором инструментов. Из-за этого возникает ошибочное представление о сложности процесса. На самом деле можно обойтись самыми простейшими и доступными инструментами, дополнениями.

Установка круглой ручки

• дрель (с комплектом сверл по дереву);
• любой удобный измерительный инструмент (лучше всего подойдет рулетка);
• фломастер/карандаш/маркер для пометок;
• перьевое сверло (2,1-2,5 см);
• отвертку (для ускорения процесса — шуруповерт).

Наносим пометки на торец двери

Также понадобится подготовить для последующих работ набор ручек на круглом или квадратном основании.

• квадрат из прочного металла с параметрами 8 на 8 мм и шестигранный ключ – по 1 шт.;
• винты стопорные и стяжные – по 2 шт.;
• саморезы (для работы с деревом) – 6 шт.

Дверная ручка с 2-х сторон

Врезка защелки в конструкцию межкомнатной двери

Когда все необходимые наметки сделаны, можно переходить к врезке защелки. Для этого сначала сверлятся отверстия под контур ручки. Удобно делать это компактной дрелью с перьевым сверлом (с параметрами 16-24 мм).

Установка ручки на межкомнатную дверь

Первым делом требуется сделать отверстие с одной стороны. Работа проводится под углом в 90 градусов. Как только на обратной стороне минимально покажется кончи сверла, можно сразу же обходить дверь. Здесь сверление продолжается уже на вылет. Такая хитрость позволит получить более аккуратное отверстие.

Теперь необходимо вспомнить про яркую отметку, нанесенную в самом центре торца. Она также обрабатывается дрелью. Отверстие должно получиться равное глубине защелки. На этом этапе все еще продолжает использоваться перьевое сверло. Оптимальные параметры – 21-25 мм. Подбирая сверло подходящей длины, стоит обращать внимание и на ширину защелки.

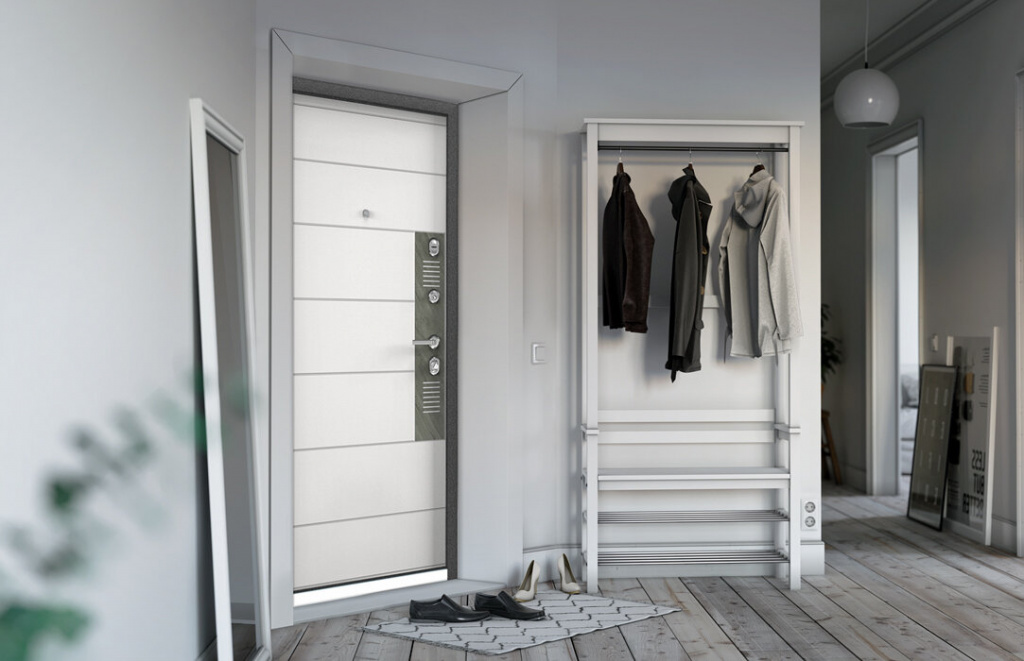

Установка ручки двери

Далее можно переходить к лицевой планке. Защелка точно вставляется в отверстие. Выбранным для работ ножом аккуратно создается надрез по контуру планки. Глубина его должна получиться минимальной – не больше 1 мм. Каждый мастер на этом этапе действует по-своему.

Одним удобно сразу переходить к разрезу, другим – сначала обводить планку маркером и затем работать ножом по появившейся черте. Главное в процессе не попортить покрытие двери. Это часто происходит при работе стамеской по нарисованному контуру. Опытные мастера советуют временно прикрепить защелку на саморезах. И только после этого рисовать контур. Тогда он получится точнее.

Комплект дверной ручки

Затем можно извлекать защелку. На этом этапе работа будет вестись уже стамеской и молотком. По нарисованному ранее контуру удаляются лишние слои дерева. При помощи качественной стамески сделать это удастся быстро и просто. Снять требуется столько материала, чтобы лицевую планку получилось заглубить вровень к торцу полотна. Обычно это получается глубина примерно на 2-3 мм.

Использование шуруповерта при установке ручки

Остается только зафиксировать защелку в конструкции. Для этого она вставляется в подготовленное отверстие. Саморезы фиксируются при помощи отвертки/шуруповерта.
