План снабжения частного дома водой из скважины

Подводка воды к сантехническим приборам

Существуют определённые стандарты и правила подключения приборов к системе подачи воды. Их нужно обязательно учитывать при создании автономной водопроводной системы. Назовём некоторые из них:

• Состав питьевой воды должен соответствовать требованиям Роспотребнадзора (если кому интересно, можно почитать требования СанПиН 2.1.4.1074 «Питьевая вода»).
• К писсуарам и унитазам можно подводить воду боле низкого качества.
• Разрешённое давление воды в домах малоэтажной застройки − 4,5 атм. Если значения завышены, обязательно использовать регулирующую напор арматуру.
• Трубы холодного водоснабжения должны быть изолированы для предотвращения появления конденсата.
• Холодная труба всегда монтируется ниже труб ГВС.

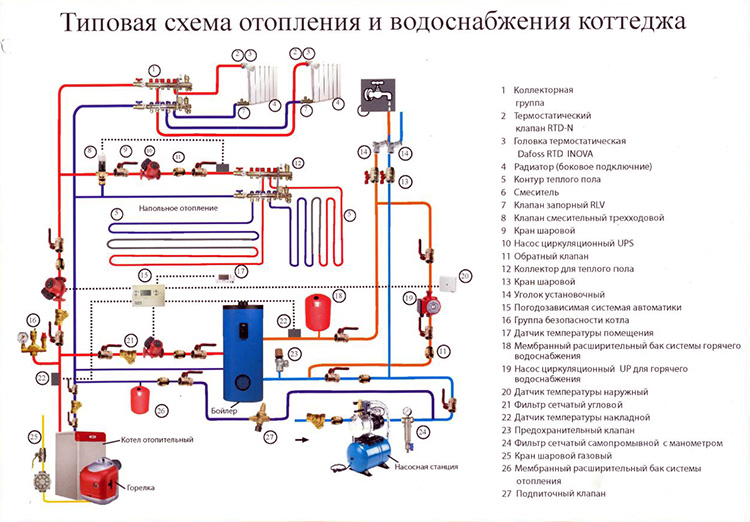

Примерно так должна выглядеть правильная система разводки воды для помещений.

Схема водоснабжения загородного дома

А теперь посчитаем примерную стоимость затрат на установку системы водоснабжения частного дома из колодца под ключ. Вот одно из предложений на рынке на данный момент. В среднем пакетное подключение с установкой обойдётся в 50 000 рублей.

Смета подключения дома к колодезному водоснабжению

Разводка труб водоснабжения

Существует два способа подключения водопроводной системы – последовательный и параллельный (коллекторный). Первый обычно применяют в одноэтажных домах, где нет необходимости разводить систему на уровни, и весь поток воды идёт через одну трубу. В такой системе подача воды зависит от использования её «соседом».

Отличия последовательного и параллельного подключения труб

А вот коллекторная система выводит собственную разводку под каждый участок. Причём давление на каждом участке будет одинаковым. Линии проводки воды могут быть глухими – с заглушками на концах или циркуляционные. Вторая система предпочтительнее, не нужно ждать, когда вода прогреется по трубам. Однако такая система требует установки специального циркуляционного насоса.

Монтаж системы водоснабжения из скважины

Помимо классификации скважин в зависимости от высоты шахты на абиссинские, песочные и артезианские виды, важным критерием для определения схемы водозабора служит расстояние от их водного зеркала до поверхности земли.

Если зеркало воды в шахте скважины больше 9 м от поверхности земли или его уровень понижается при водопотреблении, для водного забора используют погружные насосы. При водном зеркале выше 8 — 9 м и его неизменном статическом положении для всасывания воды чаще применяют насосные установки.

С погружным насосом

При использовании для забора глубинного скважинного насоса применяют два вида его обвязки.

Первый вариант состоит в устройстве кессонного колодца, в центре которого находится обсадная колонна с оголовком.

При втором варианте подключения электронасоса используется скважинный адаптер, вмонтированный сбоку верхней обсадной трубы. От нее на глубине ниже уровня промерзания почвы пластиковый трубопровод из полиэтилена низкого давления (ПНД) отходит в дом. При этом вся автоматика управления электронасосом, включающая гидробак, напорное и реле сухого хода, манометр, а также фильтры грубой очистки от песка и мелкоячеистые картриджные, размещаются в подвале дома или на его нижнем этаже.

Рис. 8 Варианты подключения погружного электронасоса к автоматике в кессонном колодце

Если обсадная колонна скважины спрятана в кессоне, то возможны два варианта размещения оборудования. При первом всю автоматику, как и при адаптерном подключении, размещают в доме. При втором варианте используют свободное пространство внутри кессонного колодца. В нем размещают фильтры, реле давления и сухого хода, гидроаккумулятор.

Разводку обычно делают отрезками полипропиленовых (ПП) или из полиэтилена низкого давления ПНД труб, соединяя первые пайкой, иногда применяют металлопластик.

Многие хозяева используют еще один вариант размещения скважины, после бурения сооружая на ее месте дом. При этом они забывают или не знают, что скважинные источники на песке часто нуждаются в прокачке и прочистке от образующегося на дне ила. А проведение этих процедур в доме сопряжено с немалыми трудностями, грязью и может быть просто технически нереализуемо.

Рис. 9 Автоматика с гидробаком для управления работой погружного насоса в доме

https://youtube.com/watch?v=Li4jtUcYiGA%3Ffeature%3Doembed%26wmode%3Dopaque

С поверхностной насосной станцией

При использовании насосной установки ее также размещают в доме или кессоном колодце. Если станция находится внутри здания, ее напорный трубопровод прокладывают под землей и заводят в скважину через адаптер.

Нередко встречается вариант, когда насосную станцию устанавливают в кессонном колодце. Такое размещение позволяет избежать шума в доме и экономит в нем жилую площадь.

Некоторые обходятся без кессонного колодца, устройство которого требует отнимает довольно много времени и средств. Они устанавливают насосную станцию на улице под навесом и протягивает от нее ПНД трубопровод в дом. К недостаткам такого метода относят плохую защищенность труб и насосной установки от промерзания в зимнее время. Выходом из положения служит помещение в напорный рукав саморегулирующегося нагревательного электрокабеля.

Рис. 10 Насосные станции дома и в кессоне

https://youtube.com/watch?v=V5j5gmaIr1E%3Ffeature%3Doembed%26wmode%3Dopaque

Статья по теме:

Как найти воду на участке для скважины – народные и научные способы. Возможно будет интересно почитать расширенную статью про варианты самостоятельного и с привлечением специалистов воды на участке для бурения скважины или рытья колодца.

Используемая схема водоснабжения частного дома от скважины с гидроаккумулятором и реле давления позволяет полностью автоматизировать процесс водозабора. Приборы могут устанавливаться как отдельно при использовании глубинного, поверхностного электронасоса, так и в одном блоке, если находятся в составе насосной станции.

Этап второй. Подготавливаем все необходимое

Водоснабжение из деревянного колодца

Процедура строительства колодцев не нормируется никакими государственными положениями и стандартами. Классическое устройство формировалось не одно столетие, пока не обрело современный вид.

Чтобы сделать колодец своими руками, нужно подготовить:

• треногу из металлических уголков либо деревянных жердей;
• материал для укрепления шахты.

Колодец из бетонных колец

Что касается последнего пункта, то самым перспективным материалом являются бетонные кольца. Они прочны (армируются стальными прутьям ø1 см и больше), долговечны (эксплуатационный срок составляет 50 лет), морозостойки и водонепроницаемы.

Наименование изделияВысота х Толщина стенки, смДиаметр внутренний, смМасса, кг

КС-7−110х87046
КС-7−1,515х87068
КС-7−335х870140
КС-7−550х870230
КС-7−990х870410
КС-7−10100х870457
КС-10-550х8100320
КС-10-660х8100340
КС-10-990х8100640
КС-12-10100х81201050
КС-15-660х9150900
КС-15-990х91501350
КС-20-660х102001550
КС-20-990х102002300
КО-67х125860
КС-7-660х1070250

Бетонные кольца могут быть:

• стеновыми (аббревиатура – КС), которые используются для обустройства горловины и подходят для всех типов колодцев;
• доборными – применяются в тех случаях, когда стандартные варианты не подходят, т. к. у этих нестандартные размеры;
• Ж/Б кольцами – используются для дренажных и канализационных колодцев, коммуникационных систем, газо- и водопровода.

Есть и другие виды – с перекрывающей плитой, с дном, сборные и проч. Во избежание смещения колец после монтажа их оборудуют специальными пазами, которые предотвращают момент смещения.

Обратите внимание! Для колодца на загородном участке лучше всего использовать стеновые изделия КС-10 или КС-15 (цифры – это внутренний диаметр в дециметрах).

После выбора места и подготовки всего необходимого можем приступать к строительству.

Схема водоснабжения участка из колодца

Рассмотрим типовую схему водоснабжения частного дома от колодца. На фото указаны основные элементы автономной системы такого типа, отличие только в том, как организован забор воды – с помощью погружного насоса или насосной станции в кессоне.

Схема водоснабжения дома от колодца

Насосную станцию можно установить и прямо в доме или над колодцем, такой типа насоса называется поверхностным.

Насосная станция в доме

Поверхностный насос в «домике» колодца

Поверхностные насосы способны выкачивать воду из колодцев глубиной не более 9 метров!

Тип и производительность насоса лучше выбирать в зависимости от расхода воды и того, как высоко она будет закачиваться. Гидроаккумулятор используется практически во всех современных системах водопроводного снабжения колодцев. Он создаёт необходимое давление, предохраняет от перепадов напора воды, а также препятствует преждевременному износу насосов.

В некоторых системах вместо насосов используются специальные водонапорные баки. Их задача – обеспечить беспрепятственное поступление воды во все системы. В баке создаётся необходимый запас воды на случай, если по каким-то причинам насос выйдет из строя. Специальным переключателем можно перейти либо на насосный вид обслуживания, либо на бак.

Схема водоснабжения дома из колодца с использованием бака

Техническая вода, использующаяся для полива и бытовых нужд, не требует очистки. Её обычно выводят через отдельную трубу со сливом на участке рядом с колодцем. Воду для питья обычно дополнительно очищают. Вот так выглядит та часть системы водоснабжения дома, которая обычно находится в технических помещениях.

Гидроаккумулятор и система фильтрации воды

Перед тем как выбирать фильтрующую систему для колодца, необходимо провести анализ воды. От того, какие примеси будут обнаружены, зависит «оснастка» очищающего блока.

Обычно такой анализ включает проверку на следующие показатели:

• вкус, цвет, запах и наличие взвесей;
• предельно-допустимые концентрации тяжёлых металлов и сульфатов, хлоридов, химических веществ неорганического и органического происхождения;
• микробиологический анализ на вредные микроорганизмы, в том числе вода проверяется на наличие кишечной палочки.

После очистки вода поступает в трубы и нагревательные баки. Что нужно учитывать при выборе схемы водоснабжения на участке:

• Глубину промерзания почвы. Если планируется залегание труб выше этого уровня, то необходимо провести работы по их утеплению.
  Утеплённая труба подачи воды из колодца
• Учитываются санитарные зоны. Запрещается устанавливать колодцы там, где канализационные ямы, компостные кучи или отхожие места расположены ближе, чем в 50 м. Нельзя устанавливать колодцы на расстоянии меньше 15 м от жилых строений и построек и 7 м − от заборов.

Лучше всего заранее составить схему водоснабжения участка с указанием не только элементов схемы, но и расположением труб, продумать то, как лучше всего провести воду в дом из колодца, исходя из его размещения на участке.

Примерная схема водопроводной системы из колодца

Как найти воду на участке для колодца

Почва под нашими ногами в разрезе выглядит как слоёный пирог. Между залежами разных грунтов есть водоносные участки.

Схема пролегания в почве водоносных участков

Чем глубже слой почвы, тем качественнее и полезнее вода. Считается, что максимально чистая она в артезианских источниках, которые могут залегать на глубине в 30, 60 и более метров.

Современное гидрологическое оборудование позволяет определить глубину залегания источника вплоть до 100 м. Однако для обустройства такой скважины потребуются совсем иные финансовые затраты. Чтобы обустроить колодец, используют залежи воды от 3 до 15 м.

Существует три способа определения подземного источника на участке без использования дорогого оборудования. Оба основываются на резонирующих способностях разных материалов по отношению к изменению магнитного фона участка:

Лоза для поиска воды

Метод максимально эффективен в тёплое время – с июня по сентябрь. Считается, что в это время подземные источники воды наиболее сильные, а значит, и более резонирующие.

Поиск с помощью металлической рамки

Резонировать рамка может в двух случаях – если вода близко к земле либо глубоко, но поток сильный. Чтобы проверить глубину залегания водоносной жилы, используют линейку, нитку и золотое колечко.

Посмотреть на этот процесс можно в видео ниже.

Иногда лучшее место для рытья колодца может подсказать собака. Понаблюдайте, где ваш любимец чаще всего роет ямы, чтобы спрятаться в летний зной. Именно там, возможно, близкое залегание грунтовых вод. Для питья этот источник не подойдёт, однако может помочь в организации полива и для бытовых нужд.

Растения − индикаторы возможного залегания водоносов

Подача воды из колодца в дом

Как завести воду в дом из колодца? Прежде всего, необходимо прорыть траншею для довода воды из колодца в дом. В неё укладывается электрокабель для насоса. Как мы уже говорили, существует два типа водопровода – летний и зимний. Последний необходимо утеплять либо укладывать в грунт на большую глубину. Оптимальный вариант – утепление труб.

Чем меньше стыков и соединений вы используете при прокладке труд на участке, тем меньше вероятность течи.

Места стыков с использованием сгонов (коротких трубочек с резьбой на концах) обязательно прижимать фланцами. Их необходимо обработать герметиком и прижать. Параллельно закрепляют сам насос, к которому присоединяется обратный клапан. Важный этап – изоляция места стыка выводной тубы колодца с собственно кольцами колодца. Если система даст течь, то проблем не избежать.

Если водопровод будет использоваться исключительно в летнее время, то обязательное условие его сохранности – слив воды. Для этого во время прокладки труб делают специальный наклон в сторону колодца, чтобы проще было это делать. Иногда летний водопровод делают разборным, оставляют только трубы ПДН для ввода в колодец, при этом утепляя её.

Схема подачи воды из колодца

Тройник после гидроаккумулятора позволит распределить воду на питьевую и техническую. Питьевая отправится на дополнительную очистку в систему фильтрации. Если подключить второй тройник, то воду можно разделить на горячую и холодную, подключив её к обогревателю.

При прокладке труб учитываем особенность насоса. Если он поверхностный, то уклон траншеи необходимо сделать в сторону колодца. Диаметр труб – не менее 32 мм. Материал можно использовать разный.

Оптимально заводить трубу через фундамент. В этом случае для предотвращения деформации трубы её устанавливают с небольшим зазором, который тщательно гирметизируют и утепляют. Однако, если нет такой возможности, допускается поверхностная установка. В этом случае при необходимости использования в зимний период трубу лучше утеплить.

Иногда используют, так сказать, непосредственный нагрев труб. Для этого выбирают специальный греющий кабель или пластины. Они монтируются непосредственно с трубой под землёй. Целесообразно использовать только в том случае, когда участок бесперебойно снабжается электричеством, иначе при неожиданном отключении такая система просто выйдет из строя.

Установка накопительного бака

Накопительный бак, как мы уже говорили, – это страховка для бесперебойной подачи воды. Если по каким-то причинам насос вышел из строя или он не работает, то вода поступает в водопровод как раз из этого бака. Такие ёмкости обычно используют для хранения запасов питьевой воды.

Накопительные баки на чердаке

Система чаще всего переключается с помощью вентиля, однако есть варианты, предполагающие автоматическое переключение на резервный источник подачи воды. Резервуар наполняется автоматически по мере расходования воды.

При установке накопительного бака обязательно необходимо учесть вероятность ЧС и предусмотреть возможность аварийного слива воды из бака. Для этого к ёмкости наваривают специальную дренажную трубу с вентилем, которая выведет излишки воды в канализационную систему.

Кроме определённых плюсов такой системы, существует единственный, но существенный минус. Создать рабочее давление при использовании сразу нескольких кранов, а тем более, такие приборов, как стиральная и посудомоечная машина, довольно сложно.

Установка насосной станции

Такая система намного мощнее. Насос создаёт постоянный напор воды, однако он не работает круглые сутки без перерыва. Благодаря своему «напарнику» – гидроаккумулятору, у насоса есть передышки, но ровно до того времени, как давление вновь не упало. Эту задачу – включение и отключение насоса − берёт на себе реле.

Насос работает в системе, он не может сам по себе фильтровать воду. А выполняет «команды» своего напарника. В свою очередь, гидроаккумулятор подчиняется автоматике, что делает систему полностью автономной.

Особенности колодезного водоснабжения

Обычно колодец загородного дома на земельных участках выкапывают глубиной до первого водоносного слоя, при этом большинство источников имеют следующие эксплуатационные и технические характеристики:

• Колодцы копают вручную и механизированным способом при помощи тяжелой техники, использующей крупногабаритные буры или коронки. Глубина колодезных шахт варьируется в диапазоне от 5 до 35 м. Они могут доходить не только до первого, но и второго или даже третьего водоносных горизонтов.
• Из-за малой глубины давление массы грунта на водоносные пласты не столь велико, как в скважинах. Поэтому дебит колодцев не столь высок (редко выше 1-го кубического метра в час) и способен обеспечить водоснабжение с большими перерывами или ограниченного числа проживающих (обычно не более 1 человека).
• Использование электронасосов в колодцах нередко приводит к поднятию с дна илистых отложений и мелких песчаных частиц. Поэтому в магистраль водопровода обязательно ставят фильтры грубой и тонкой очистки от песка.
• Первый водоносный слой подвержен загрязнению поверхностными и грунтовыми водами, поэтому качество колодезной воды в густонаселенной местности невысоко. Чтобы избежать загрязнения, колодцы рекомендуется располагать на большем удалении от экологически опасных объектов, чем скважины.
• Для защиты от заиливания колодцы нуждаются в периодической чистке один или два раза в год.
• Водное зеркало в колодцах подвержено сезонному изменению, в жаркое время года уровень воды может сильно понижаться.
• В отличии от скважин на воду  с водозабором только с помощью насосного оборудования, колодцами можно пользоваться при отсутствии электроэнергии.
• В районах с холодным климатом в источниках с высоким водным уровнем приходится применять меры по их утеплению.

Рис. 2 Разновидности колодцев

Колодезные погружные насосы

В торговой сети реализуется широкий ряд специальных колодезных электронасосов, не функционирующих без охлаждения в водной среде. Большинство из них центробежного принципа действия, то есть воду они втягивают рабочим колесом и подают через центральное отверстие в корпусе на выходной патрубок.

Конструктивное устройство центробежных насосов позволяет собирать их из ряда повышающих давление ступеней, в каждой из которых имеется свое рабочее колесо. В результате на выходе получают сколь угодно высокий водный напор.

Большинство бытовых центробежных насосов для колодцев имеют максимальный объем прокачки около 5 м3/час и могут поднимать воду на расстояние до 50 м.

Так как в колодцах из-за низкого дебита часто происходит опускание водного зеркала, все колодезные агрегаты оснащают поплавковым выключателем для защиты от перегорания обмотки электродвигателя.

Обычно погружной насос подвешивают посередине шахты для того, чтобы оставить свободное место для поплавка.

К недостаткам колодезных агрегатов относят их намного более высокую стоимость, чем у вибропомп.

Достоинствами служит возможность реализации больших объемов прокачки, что позволяет обеспечить водой семью из 3 — 4 человек.

Также центробежные погружные электронасосы имеют более высокий КПД порядка 60%, не создают вредных вибраций, намного надежнее и долговечнее в эксплуатации в сравнении с низкокачественными вибропомпами.

Стоит отметить, что для подключения и автоматизации работы колодезных электронасосов понадобятся реле давления и холостого хода, аккумуляторный бак, манометр. Эти приборы обычно размещают в доме и реже в приямке, наземной постройке, находящихся недалеко от источника.

В торговле можно встретить и несколько моделей винтовых насосов для колодцев (Unipump), отличающихся неприхотливостью при эксплуатации в загрязненной среде.

Производством колодезных глубинных электронасосов занимаются все производители электронасосного оборудования из Китая, России и Европы. Наиболее известные торговые марки: DAB, Gardena, Speroni, Belamos, Джилекс Водомет, Grundfos, Водоток, Aquario. Стоимость самых дешевых моделей российско-китайских насосов около 9000 руб. , у самых дорогих DAB она доходит почти до 50000 руб.

Рис. 8 Наружное и внутреннее устройство насосной водозаборной станции

Насосные станции

Если для подключения рассмотренных выше погружных колодезных электронасосов требовалось дополнительно монтировать гидравлическое реле, аккумуляторный бак и манометр, то в насосной станции насос и названные приборы объединены в одном блоке.

Насосная станция размещается на поверхности, при этом водное зеркало в колодце не должно опускаться от ее корпуса ниже, чем на 8 — 9 метров.

При большем расстоянии напорный рукав не сможет втягивать воду, и станция останется неработоспособной.

Учитывая это, станции нередко размещают рядом с колодцем или в доме, если расстояние между зданием и источником невелико.

Объемно-напорные характеристики подавляющего большинства станций соответствуют колодезным погружным электронасосам. Максимальный объем прокачки не превышает 5 м3/ч, высота подъема жидкости не более 50 м.

К преимуществам монтажа системы с насосной станцией относят его простоту. Не надо прокладывать трубопровод и использовать фитинги для соединения вместе гидробака, реле давления, манометра и электронасоса.

Станции изготавливает широкий ряд российских, китайских и европейских производителей, наибольшей известностью пользуются торговые марки Gardena, Belamos, Джилекс, Denzel, Grundfos, Metabo, Elitech, Marina, Al-Ko, Quattro Elementi, Wilo, DAB.

Особенности всех станций — их относительно невысокая цена в сравнении со стоимостью отдельно приобретенных ее комплектующих, неплохой агрегат можно купить за 6000 — 7000 руб.

К недостаткам станций относят высокий шум при работе, поэтому их рекомендуется устанавливать в подвальных помещениях с хорошей звукоизоляцией или на улице под навесом.

Рис. 9 Станция и подключенный к ней ПНД и ПП трубопровод

https://youtube.com/watch?v=2Xmgsa-bVMw%3Ffeature%3Doembed%26wmode%3Dopaque

Наружный и внутренний водопровод

Для водоподачи из колодца в дом трубы прокладывают под землей, при этом нет альтернативы трубопроводам из полиэтилена низкого давления (ПНД).

ПНД-трубы для водопровода черного цвета изготавливают из первичного полиэтилена, они имеют на боковой оболочке синюю полосу. Их размер задается наружным диаметром, самые популярные из которых — 25 и 32 (на 1 и 1 1/4 дюйма).

Соединения ПНД трубопроводов производят при помощи компрессионных фитингов, выполненных из того же полимерного материала. Современные фитинги имеют широкий выбор переходных муфт, отводов, тройников. У них стандартная трубная резьба, которая отлично стыкуется со стальными.

Самый быстрый, экономичный, надежный и долговечный вариант прокладки внутреннего водопровода в частном доме — использование полипропиленовых труб.

Основную трудность представляет их пайка, качественное выполнение которой по силам специалистам с большим опытом. Можно сэкономить значительные финансовые средства, освоив самому эту несложную процедуру. Паяльник по цене 3000 рублей окупит расходы при самостоятельном проведении работ и вполне подойдет для небольших объемов пайки.

Выбор других материалов для прокладки внутреннего трубопровода, к примеру, таких металлов, как медь, нержавейка, приведет к существенному удорожанию и непрактичности водопровода. Эти материалы используют в основном для прокладки отопительных магистралей.

А другие виды полимерных труб, в основном сшитый и армированный полиэтилен (металлопластик) дороже в монтаже из-за высокой стоимости обжимных фитингов и необходимости использования специального инструмента.

Паяльник для полипропиленовых труб – виды, особенности, цены. В отдельной статье описываются виды паяльников, способы пайки труб, ценовые категории.

Рис. 10 Применение вибропомп в колодцах

https://youtube.com/watch?v=jTq6z0JkszI%3Ffeature%3Doembed%26wmode%3Dopaque

Схема водоснабжения частного дома от скважины с гидроаккумулятором

Гидробак используют вместе с электронасосами любых типов, при этом он может помещаться совсем рядом в одном блоке или находиться на определенном расстоянии от всасывающего воду агрегата.

Гидроаккумулятор с погружным насосом

Для автоматизации работы погружного насоса наряду с гидроаккумулятором и гидрореле используют манометр и обязательно реле защиты от сухого хода.

Понятно, что манометр должен присутствовать в системах водоснабжения для настройки параметров реле и контроля напора. Необходимость применения реле сухого хода вызвана невозможностью функционирования глубинных электронасосов без водяного охлаждения. Конструктивно реле сухого хода не сильно отличается от напорного реле, основная разница состоит в принципе их работы.

Если гидрореле отключают воду при достижении максимального напора в магистрали, то реле сухого хода прерывают цепь питания электронасоса при падении напора ниже определенного порога. То есть, как только насос перестает закачивать воду, реле сухого хода, последовательно включенное в цепь его питания, прерывает подачу электроэнергии на обмотку электродвигателя.

Если водоснабжение организовано из колодца или скважины на песке, в линию водоподачи обязательно включают фильтры грубой очистки от песка, и за ними водоочистные магистральные картриджные фильтры в колбах. В системах водоподачи из артезианских скважин с прозрачной чистой водой достаточно одного картриджного фильтра.

Рис. 6 Обвязка поверхностного насоса с гидробаком в системе водообеспечения

https://youtube.com/watch?v=aslYPvDkhfA%3Ffeature%3Doembed%26wmode%3Dopaque

Гидробак с поверхностным насосом

Если водное зеркало источника расположено от поверхности земли на расстоянии не более 8 — 9 м, для водозабора используют поверхностные электронасосы.

Агрегаты могут быть центробежного или вихревого принципа действия, при этом для их охлаждения в задней части корпуса устанавливается крыльчатка. Поэтому они могут функционировать довольно длительный временной интервал без воды, и необходимость использования реле сухого хода в цепи их питания отпадает.

Обычно для автоматизации работы поверхностных электронасосов используют наряду с гидроаккумулятором реле давления и манометр.

Гидравлический аккумулятор в составе насосной станции

Для водоснабжения частного дома из колодца или неглубокой скважины с зеркалом воды не более 8 — 9 м от поверхности земли, самый оптимальный вариант — применение насосной станции.

В установке все узлы находятся в одном блоке. Обычно на гидроаккумулятор, расположеный горизонтально, помещают электронасос и соединяет его гибкой или жесткой подводкой с входным патрубком гидробака.

Также в любой насосной станции обязательно присутствуют гидрореле и манометр, которые размещают на входе гидроаккумулятора или электронасоса.

Основное преимущество насосной станции заключается в том, что не надо подыскивать опорную конструкцию, монтировать на ней трубопровод и подключать к нему реле и гидробак. Напорный патрубок из скважины подсоединяют непосредственно ко входу насосной установки, а к ее выходу подключают внутридомовой водопровод.

Рис. 7 Вариант обвязки насосной станции в системе водообеспечения

Схема подключения гидроаккумулятора к насосу в системе водоснабжения. Возможно, что схема водоснабжения частного дома от скважины с гидроаккумулятором не обойдется без подключения гидроаккумулятора, а о подключении гидроаккумулятора к насосу можно почитать в отдельной статье.

Из каких материалов монтируют колодцы

Обычно в колодезную шахту после проведения земляных работ устанавливают колонну из различного вида стройматериалов, после чего на дно засыпают щебень и песок для фильтрации и очистки воды от глиняных примесей.

Традиционный материал для монтажа колодцев — железобетонные кольца различных диаметров и высот. Наиболее подходящими для установки являются их разновидности внутренним диаметром 1000 мм и высотой 890 мм (по ГОСТ 8020-90) с замком. Для обеспечения высоких прочностных характеристик их выпускают из тяжелого бетона, которым заливают арматуру.

Для герметизации шахты многие используют бетонные плиты с люком, который закрывают легкой полимерной крышкой.

Основные преимущества бетонных колец — невысокая стоимость, долгий срок службы, надежность и прочность.

Более современными колоннами для неглубоких колодцев служат отрезки двухслойных гофрированных труб больших диаметров (Корсис, Прагма), основным материалом изготовления которых является полиэтилен низкого давления (ПНД). Их намного легче и быстрее монтировать, однако высокая цена гофротруб сдерживает их широкое использование.

Одна из основных областей применения полимерных трубопроводов — восстановление (реновация) частично разрушенных бетонных и загрязненных колодезных шахт.

В торговой сети можно встретить полимерпесчаные кольца, которые выпускают некоторые коммерческие фирмы. Они имеют внутренний диаметр 960 мм, высоту около 200 мм и толщину стенки 40 мм. Из них можно смонтировать сборную шахту практически любой высоты. Однако и данные изделия из-за своей высокой цены и недостаточно надежной герметичности между кольцевыми фрагментами не получили широкого распространения в быту.

Остальные экзотические и трудоемкие варианты устройства бытовых колодцев — выкладка шахты из бревенчатого сруба, кирпича, строительных блоков, заливка ее бетоном, в силу своей непрактичности не нашли применения в быту.

Какие кольца для канализации используют в индивидуальном строительстве. В данной статье подробно рассматриваются виды существующих колодезных колец, как производится установка бетонных и пластиковых колодцев.

Рис. 3 Водоснабжение частного дома из колодца с накопительным баком
