Как жители Эфиопии своими руками делают колодец?

Что потребуется

• трубы 3/4 дюйма по 2 м с резьбой на концах;
• соединительные муфты 3/4 дюйма;
• сгоны 3/4 дюйма с двусторонней резьбой – 3 шт.;
• заглушки 3/4 дюйма – 2 шт.;
• тройники 3/4 дюйма – 2 шт.;
• листовая сталь 3 мм;
• садовый шланг с быстросъемным соединителем;
• погружной насос;
• ПНД труба 32 мм;
• фильтрующая сетка;
• самовсасывающая насосная станция.

Сложности при использовании

Процесс бурения и монтажа абиссинского колодца не стоит относить к лёгким, малейшие просчёты в действиях повлекут за собой проблемы.

Таблица 1. 4 – Осложнения в монтаже и применении

СложностиВарианты решения Столкновение с плавуномЕсли такое произошло, то надо отклониться и начинать бурение в другом участке либо применить обсадную трубу, шпунты. При бурении ниже или повыше пласта песка, либо при отклонении от вертикального направления, произойдёт очень быстрое заиливание фильтра. Понадобится его частое очищение или замена. Небольшая водоотдача «иглы»Нужна установка дополнительного резервуара для набора жидкости на 500-1000 л. Быстрое заиливаниеИз-за ошибок в монтаже иглы. Установка колодца в новом месте по правилам.

По сравнению с несложным процессом бурения и изготовлением абиссинской скважины своими руками, удобством применения, имеются некоторые недостатки:

• Невысокая производительность — абиссинка не подойдёт для производственных предприятий, не обеспечит водоснабжением многоквартирное здание;
• Нет возможности работать с погружным агрегатом;
• «Иглу» невозможно установить на каменистых грунтах;
• Монтаж невозможен, когда водоносный пласт глубже 15 м (наиболее предпочтительна дистанция между водяным зеркалом и насосным агрегатом — 8 м).

Абиссинская скважина – это экологичная конструкция. Через пробуренный колодец не попадают под грунт мусор, загрязнения, талые воды. Получаемая из-под земли влага уже хорошо профильтрована, хранит чистоту и в неблагоприятных условиях. К примеру, установив на своём участке в мегаполисе такую «иглу», легко обеспечивать свою семью чистой водой.

Несложная конструкция и применение элементов из нержавеющей стали позволяют эксплуатировать колодец более 30 лет, и он практически не нуждается в уходе. Единственный момент, когда выполняется подготовка – это консервация на зимовку.

Чтобы установить такой источник воды и пользоваться им, дачнику или собственнику участка не понадобится оформление документации. Абиссинку не нужно регистрировать и получать или лицензию.

Пожалуйста, оцените наш материал:

Необходимые геологические условия

Изначально абиссинским колодцем называлась неглубокая скважина с ручным насосом, который качает воду из песчаного водоносного слоя. От обычного колодца этот отличается тем, что вода в нем очень чистая. Её не засоряет грязь, стоки, споры и верховодка. Впервые возникнув в России 19 века, это сооружение и поныне пользуется успехом.

Однако, прежде чем начать реализацию задуманного, нужно поинтересоваться геологией своего района. Как правило, соседи, которые уже давно владеют участками поблизости, в курсе расположения слоев грунта и глубины залегания водоносных слоев. Они уже сделали собственный выбор в пользу скважины или колодца.

Выбор сооружения, которое используется в качестве оптимального источника воды на участке, во многом зависит от геологии местности

Приступить к устройству абиссинского колодца можно только в том случае, если верхний водоносный слой расположен не глубже 8 м от поверхности грунта. С большей глубины подъём воды с помощью поверхностного насоса может оказаться проблематичным. Если водоносный слой залегает ниже, следует бурить скважину на песок большего диаметра или заглублять насос.

Водоносный слой, на который будет нацелен колодец, должны быть из среднезернистого песка или смеси щебенки и песка. Через такой грунт вода может протекать свободно, поэтому её нетрудно будет откачивать. Слои, расположенные выше водоноса, интересуют нас только в плане их проходимости. Да и инструмент, который будет использован в работе, не сможет пробить отложения из валунов и гальки или же твердые каменистые слои. Для проведения таких буровых работ необходимо специальное оборудование.

Технология гидробурения для абиссинской скважины из ПНД труб

Сначала необходимо промыть отверстие в земле до нужного водоносного слоя. Для этого берется труба ПНД диаметра 32 мм (у пластиковых труб маркировка — это внешний диаметр), в нее с преднатаягом вставляется метровый отрезок стальной трубы внешним диаметром 25 мм. На конце трубы следует болгаркой нарезать зубцы – коронку для разрыхления почвы.

Далее  подаем в ПНД трубу через шланг воду любым насосом и начинаем «бурение» — держась за ПНД трубу, покручивая ее, вгрызаемся в почву, которая вымывается водой наружу вокруг нашей погружаемой ПНД трубы. Особых усилий для работы не требуется. Вертикальность канала обеспечивает стальная труба, за ней, как нитка за иглой, следует ПНД.

Когда наша коронка достигнет водоносного слоя, вода перестанет выходить на поверхность вокруг ПНД трубы. Следует углубиться в водоносный слой на длину фильтра нашей абиссинской скважины, вынуть бурильную ПНД и быстро вставить в получившееся отверстие в земле другую ПНД того же диаметра – уже с готовым фильтром на конце. Вставлять абиссинку нужно как можно скорее, т. есть шанс обрушения стенок скважины. Поскольку отверстие в земле при промывке получается больше диаметра нашей ПНД, вставить другую трубу – с фильтром, обычно получается без проблем.

Забивание прутом

Существует еще один способ. К нему относится внутреннее заделывание конструкции металлическим стержнем. Как правило, в этом случае применяют прут арматуры. Большинство специалистов указывают на высокую эффективность такого метода.

Железная основа бьётся о тыльную часть, расположенную наверху трубы около первой секции, до самого фильтра. Наконечник рекомендуется плотно зафиксировать.

Как пробурить абиссинскую скважину своими руками? В большинстве случаев процедура осуществляется следующим образом:

• Устанавливается подставка на 3-х ножках. Она позволяет стальному пруту опускаться вниз по тросу. Его вес составляет примерно 40 кг.
• По истечении определённого времени такой стержень забивает землю ещё глубже.
• В случае недостаточного веса можно навинтить остальные части штанги по мере углубления.

Важно! В маленьком пространстве или низком подвале небольшого размера этот способ совершенно бесполезен. В таком случае лучше использовать металлическую, в крайнем случае полипропиленовую трубу.

Заливание воды внутрь – самый распространённый метод определить наличие нужного слоя (водоносного). После вхождения в подземный бассейн жидкость, которая сопровождается шумом, исчезает. Далее можно спуститься ещё на 1 м. В этот период фильтр уходит в пласт. Затем всё прокачивается с применением ручных механизмов для избавления от опасных примесей. Как только вода станет чистой, подключается электронасос.

Обратите внимание на то, что песчаные частицы, пыль, мусор и остальные ненужные составляющие будут находиться в воде при выкачивания первых 500-1000 литров. В дальнейшем вода станет чище и со временем превратится в достойный для питья источник.

Пример гидробурения. Пошаговый разбор работ

Технология гидробурения очень специфическая, потому требует правильного соблюдения этапов работ. Необходимо подготовить бурильное оборудование, заготовить раствор для промывки, подготовить обсадную трубу. Затем следует сборка установки и начало бурения.

Обсадная колонна наращивается по мере прохождения скважины для укрепления стенок. Обсадка нужна, чтобы в ствол не осыпался рыхлый песок, не попадала залегающая рядом со стволом галька, не «выпирал» разбухший от воды суглинок или супесь.

Бурение прекращается при появлении водоносного слоя. Все процессы гидробурения имеют некоторые нюансы, знание которых приходит только с практическим опытом.

Шаг #1 — определение залегания водоносных слоев

Для успеха всего мероприятия большое значение имеет поиск воды и хотя бы примерное определение глубины залегания водоносного слоя на участке.

Если в результате опроса соседей получить эти сведения не удалось, узнать их можно в местной буровой или строительной организации, проводившей работы недалеко от запланированного к бурению участка.

Как правило, первые насыщенные водой слои размещаются на первых 1,5 — 6 м скважины. В народе подобные водонасыщенные пласты называют верховодкой.

Водоносные горизонты, приуроченные к обломочным и глинистым осадочным отложениям, залегают относительно горизонтальными пластами. Потому определить примерную глубину водоноса на собственном участке можно по уровню зеркала воды в скважинах и колодцах соседей

Верховодка не относится к горизонтам питьевой категории, дает воду с техническими характеристиками из-за традиционного загрязнения бытовыми стоками и пролитыми на землю маслами, жидкостями, содержащими продукты переработки нефти.

Если интересует более чистая вода, бурить придется до 15 — 25 м. На этой глубине шансы получить живительную влагу с питьевым статусом равны примерно 70 %, если сверху их перекрывает водонепроницаемый суглинистый или супесчаный горизонт.

Нижележащие водоносные слои с глубиной 25-50 м и более на 90% гарантируют наличие качественной питьевой воды.

Гидробурением легко получить скважину 10-30 м и более. В этом случае имеем простой процесс бурения и легкую установку обсадных труб. Специалисты рекомендуют делать разведочное бурение буром 100 мм.

При положительных результатах на 10 м можно просто оставить в стволе буровую колонну с перфорированной стартовой штангой в качестве фильтра. Если вода оказалась глубже скважина разбуривается буром 200 мм и в нее заводится обсадная труба 116-125 с погружным насосом.

Как правило, водоносные пласты состоят из песка средней крупности и крупного, гравийных или щебенистых отложений. Это осадочные породы, части которых никак не связаны между собой.

У несвязных горных пород самые высокие фильтрационные качества. В их пределах вода свободно перемещается и просачивается в нижележащие слои.

В природном залегании несвязные обломочные грунты обычно чередуются с глинистыми отложениями: супесями и суглинками. Тонко-дисперсные частицы глинистых пород сцементированы, что препятствует свободному прохождению воды через них.

Они не пропускают и не впитывают воду, формируют своеобразные платформы — водоупоры для накопления воды.

Проходя плотные глинистые слои, бур идет медленнее, быстро проходит пески и другие обломочные породы. Упираясь в водоотталкивающий глинистый слой, подстилающий водоносный пласт, бурение несколько замедляется.

Толщину водоносных и водоупорных слоев легко определить по количеству установленных во время бурения штанг

Если закачиваемую воду словно выдавливает из ствола выработки в количестве большим, чем перегонял насос, значит вскрыт водоносный слой. Бурение следует прекратить и выждать время, чтобы обеспечить суспензии возможность впитаться в грунт.

Можно ориентироваться на маячки приямка. Пока при бурении не вскрылся водоносный пласт, вода в приямке будет держаться на одном уровне. Если выработка углубилась в слой с подземной водой, объем воды в приямке увеличится.

Шаг #2 — подготовка рабочего места

Правильная подготовка места бурения избавит от заминок в процессе работы и будет способствовать хорошему результату, поскольку перерывы в методе с подачей раствора крайне нежелательны.

Немаловажное значение имеет наличие достаточного количества воды. Чтобы гарантировано обеспечить нужное количество воды при гидробурении, необходимо рассчитывать на 15 м3 и соответственно подготовить нужный резервуар.

Можно подготовить дополнительные емкости около 2 кубов или вырыть яму на 5 и более кубометров, обработав стенки глиняным раствором.

Когда запас воды подготовлен, производится монтаж малогабаритно бурильной установки МБУ. Устанавливается агрегат согласно инструкции. Сборка длится около часа и не представляет технических трудностей.

Главное условие грамотного монтажа — строго горизонтальное размещение устройства. При наличии даже минимального перекоса бурильной установки вы не сможете впоследствии установить обсадную трубу.

На расстоянии 1,5-2 м от конструкции выкапываются технологические приямки для наполнения и хранения бурового раствора.

Два смежных приямка необходимы для подготовки бурового раствора перед поставкой в ствол скважины. В первом углублении раствор отстаивается, в результате чего вымытый из скважины песок оседает на дно, из второго суспензия поставляется в скважину

Приямки представляют собой углубления в грунте типа ванночек. Их соединяют переливным каналом — траншеей в виде лотка или желоба. В этих ванночках находится промывочный раствор перед закачкой ствол, туда же сливается вместе с отвалом.

Оптимальным размером приямков считается вариант 1х1х1 м. В одном приямке будет собираться жидкость из скважины для осадки твердых частиц. Перелившаяся через желоб во второй приямок отстоянная вода посредством насоса снова перекачивается в установку.

Первый приямок функционирует как отстойник и может быть меньшего размера. В процессе его необходимо периодически очищать от осевших на дно выбуренных фракций. Второй приямок считается основным.

Возле него размещается мотопомпа (насос). Шланг из входного отверстия мотопомпы опускается в основной приямок. Шланг из выходного отверстия идет к буровой установке.

Несмотря на наличие четкого плана подготовки места работ, технология гидробурения очень проста и экономна. Приямки позволяют не загрязнять территорию

Нагнетаемая в буровую колонну вода охлаждает бур, что значительно увеличивает эксплуатационный ресурс инструмента. В процессе бурения вода не нагреваясь циркулирует по кругу. После окончания бурения вода просто откачивается в сделанные для нее углубления.

В случае, если надо все-таки оставить агрегат на ночь в бездействии, каретка с рабочим органом поднимается лебедкой до верхнего уровня МБУ и фиксируется.

На другой день помпа запускается, работает полчаса/час и запускается привод. Затем опускается и приподнимается лебедкой колонна штанг. Когда каретка начнет легко перемещаться, можно снова начать бурение.

Шаг #3 — бурение скважины МБУ

После технологических приготовлений и сбора буровой установки МБУ приямки заполняются рабочим раствором и начинается бурение.

После погружения стартовой штанги в грунт на 95% ее длины производится соединение ее со следующим звеном буровой колонны путем навинчивания. Процесс происходит до той поры, пока воды в приямке не станет резко увеличиваться.

Весь процесс гидробурения иногда может длится от 1 до 7 дней, в зависимости от мастерства исполнителя и типа горных пород, которые представлены в данной местности.

Для бурения по маловлажным рыхлым пескам необходим некоторый запас бурового раствора, т. эти отложения быстро впитывают воду.

Гидробурение песчаных грунтов требует большого запаса воды и густого глинистого раствора

Глинистая составляющая суспензии препятствует просачиванию воды. Она забивает поры в стенках скважины, этим уменьшается поглощение жидкости песком.

Лучше всего делать раствор, перемешивая глину миксером в приямке с водой. Перед началом работы обязательно проверьте исправность лебедки и насоса, так как при проходке песчаного грунта остановки не делаются.

Для предотвращения обвалов широкого скважинного ствола обсадная труба опускается практически одновременно с углублением буровой колонны. Желательно, чтобы по пескам обсадка несколько опережала буровой снаряд. Так надо, чтобы перекрыть постоянное поступление обрушенной рыхлой породы в ствол сбоку.

Для устройства обсадки применяются трубы из стального сплава или пластика. Сегодня пластиковые трубы получили большую популярность в виду долговечности, устойчивости к деформациям и коррозии.

Однако при этом методе бурения обсадные трубы чаще всего приходится с усилием продавливать в ствол. Потому лучше предпочесть стальной вариант с резьбой для навинчивания очередного звена.

Для того чтобы надежно закрепить обсадную колонну в скважине лучше во время наращивания сразу устанавливать хомут. Они же используются при частичном выдергивании обсады из скважины, которое проводится для обнажения фильтра в стволе.

При отсутствии хомутов можно использовать крепкий трос, размещенный на буре в виде петли. Другой край троса перед откручиванием верха бура крепят к дереву, бревну или другому массивному предмету.

Для того чтобы облегчить процесс свинчивания обсадных труб, их фиксируют хомутами. Нижняя часть обсадной колонны в этом случае остается неподвижной, звенья откручиваются поочередно

Простейшую схему гидробурения сложно не понять, тем более не справиться с ее реализацией. Мотопомпой раствор подается в шланг, соединенный с буровой колонной. По полости внутри штанг жидкость перемещается на буровой снаряд и дополнительно способствует разрушению выбуриваемой породы.

Захватившая отвал жидкость направляется в первый приямок (фильтровальный). После усадки взвесей на дно приямка жидкость перетекает в смежное углубление и используется по новому кругу.

Состав буровой смеси необходимо регулировать в зависимости от проходимых пород. Для песков используется густой глинистой раствор — он укрепит стенки, не давая им разрушаться.

Глинистый грунт, супеси с суглинками, можно бурить чистой водой, а для проходки по плотным породам в раствор можно добавить абразива, дроби или крупного песка.

После завершения бурения скважину необходимо хорошенько промыть чистой водой. Только после промывки может быть установлен погружной насос или заведен в ствол шланг поверхностного насоса, оснащенный сетчатым фильтром

МБУ хорошо работает на глубине 10-50 м. На практике этой установкой устраиваются скважины даже до 120 м.

Шаг #4 — установка фильтра и обустройство скважины

После вскрытия водоносного горизонта бурение ведут до упора в подстилающий его водоупорный слой. Его можно определить по замедлению и затруднению погружения буровой колонны. Буровые штанги извлекаются после тщательной промывки скважины чистой водой.

Для повышения качества воды в скважине устанавливаются фильтры — дублирующие обсадку трубы меньшего диаметра с перфорированным первым звеном

Если проводилось бурение широкой скважины для последующей установки погружного насоса, то надо позаботиться об устройстве фильтра. Для этого в обсадную колонную вставляется еще одна, но меньшего диаметра.

Первое звено внутренней обсадки должно быть с продольными щелями или просверленными по шахматному принципу отверстиями.

Чтобы улучшить качество очистки воды звено с фильтром дополняется тонкой стальной сеткой или полипропиленовым напылением.

Когда фильтр погрузится на дно, обсадную трубу слегка выдергивают из ствола так, чтобы обнажить фильтрующие отверстия. Излишек трубы обрезают и обустраивают оголовок.

А если вокруг ствола формируется зазор его заполняют щебнем и заливают цементным раствором, чтобы зафиксировать устье скважины и избежать просачивания паводковых вод в водоносный пласт.

Он устанавливается таким образом, чтобы над ним был уровень воды более 3 м, но ни в коем случае он не должен касаться дна. После правильного размещения насоса скважина готова к пользованию.

Погружной насос устанавливается в скважину так, как предписано производителем. В зависимости от марки между дном выработки и насоса может быть от 0,5 до 1,0 м, необходимых для защиты от засасывания взмученной воды

Шаг #5 — завершающие этапы бурения

Когда скважина готова, необходимо произвести демонтаж бурового станка и ввести ее в эксплуатацию.

В узких выработках буровая колонна вместе с буром выполняет функцию обсадной колонны с фильтром. Извлекать из ствола их не надо, т. откачка воды из водозаборной точки будет производится по тем же каналам, по которым циркулировала буровая суспензия.

Процесс гидробурения отличается доступной технологией, не требующей специальных теоретических знаний. Соблюдение основных этапов процесса в совокупности с качественным оборудованием обязательно дадут хорошие результаты и порадуют вас чистой подземной водой.

Монтаж и установка колодца

Как сделать абиссинскую скважину своими руками? Для монтажа берутся трубы из стали (нержавейки) либо оцинкованные, обладающие антикоррозийными свойствами. В диаметре они не должны превышать 4 см. Откажитесь от меди в силу того, что этот цветной металл очень мягкий и отдает частицы с электрическим зарядом воде.

Установка включает несколько этапов:

• Внешняя резьба создаётся на всех трубах за исключением последней, а сверху крепится устройство, предназначенное для соединения их между собой. Самая нижняя служит фильтром. В ней пробиваются дырки и подготавливаются наконечники в конусовидной либо пирамидальной форме. Они привариваются к фильтру;
• С помощью кувалды или металлорежущего станка трубовод помещается в почву. Сперва забивается нижняя часть в вертикальном положении. Важно! С использованием шнурового отвеса проверьте точность монтажа;
• Чушка изготавливается в форме цилиндра, который вверху закрыт, а внизу соответственно открыт. На изделии с обеих сторон имеются ручки. Внешний параметр незначительно меньше сечения внутреннего отверстия трубы. Сверху фиксируется кольцо, которое снимается при необходимости. На нём крепится чушка. После закрепления в земле очередного элемента, на нём, с применением муфты, фиксируют следующую часть. Процесс гидробурения абиссинской скважины своими руками повторяется до достижения необходимого водоносного пласта.

Определить это можно при наборе в трубовод воды – при достижении требуемого слоя она мгновенно уходит в землю;

Как только трубу полноценно установят, следует прокачать воду для удаления частиц песка и получения очищенной воды. В следующий раз используйте насос, установив его в приямке. В низу приямка делается подушка из бетона. Вместо стенок изготавливаются кольца из бетонного раствора. Верх обязательно закрывают. Чтобы вода подавалась лучше, через крышку выводится трубовод. При указанном раскладе возможность грязной воды практически исключается.

Способы бурения скважины вручную.

Для бурения этим способом понадобятся буровые штанги с фрезой, шланг для подвода воды и водяной насос.

Суть способа заключается в том, что бурение происходит с помощью бура с фрезой и потока воды. Для бурения достаточно крутить штангу в разные стороны, сначала в одну, а затем в другую сторону. Полного вращения бура не требуется. Во время кручения штанги фреза бура рыхлит породу, а вода, которая выходит из штанги в зоне бурения, подымает размытую породу наверх из скважины.

Гидробурение скважины.

Верхняя часть буровой колонны со съемными ручками и присоединенным шлангом, по которому происходит подача воды в буровой ствол.

Недостатком данного вида бурения является то, что с его помощью невозможно пройти обломочные породы типа галечников или просто породы богатые камнями. В процессе бурения мягкая порода вымывается, а камни остаются на дне скважины, где скапливаются и мешают бурить.

Преимущество в том, что нет необходимости доставать бур из ствола скважины, чтобы убрать разрыхленную породу.

Штанги бура изготавливают длиной 1. 5-2 м из водопроводной трубы с условным проходом 25мм и с наружным диаметром 32мм. Штанги соединяются посредством резьбовых муфт. На штангах с двух сторон нарезается обычная трубная резьба. Муфта частично накручивается на штангу с одной стороны и обваривается.

Буровая штанга с приваренной муфтой.

Соединение буровых штанг.

Фрезу для бура нужно изготавливать из прочного и толстого металла. Лучше всего подойдет старая пластинчатая пружина от грузового авто. Эти пружины сделаны из стали 75Г и они каленые, что придает металлу особую прочность на истирание.

Фрезу, как правило, делают трех лепестковую или двух лепестковую. На гранях фрезы обязательно нужно сделать насечки. Данные насечки выполняют функцию измельчителя породы и с ними бур вращается легче.

Фреза буровой штанги.

Для гидробурения нужно организовать два приямка для воды: один из них побольше (он должен располагаться близко от места бурения) и второй — поменьше. Приямки будут выполнять роль резервуаров воды. В первом приямке вымытая порода будет отстаиваться и оседать на дно, а из второго приямка вода должна забираться насосом и подаваться внутрь буровой штанги. Таким образом вода будет течь по замкнутому кругу. Первый приямок периодически нужно очищать от вымытой породы и одновременно производить осмотр этой породы с целью поиска крупнозернистого водоносного песка.

Чтобы вода меньше уходила в почву приямков, их дно можно застлать полиэтиленом.

На фото видно технические приямки для гидробурения.

Буровая штанга с ручками, удерживаемая над краем бурового отверстия специальным ловителем.

Схема гидробурения.

https://youtube.com/watch?v=u05tApBrCSs%3Ffeature%3Doembed

Бурение шнеком

Для бурения скважины шнеком необходимы специальные шнековые штанги.

Этот вид бурения имеет как свои преимущества, так и недостатки. Шнеки позволяют бурить породы, насыщенные камнями, но, чтобы поднять на поверхность земли разрыхленный грунт, нужно периодически вынимать всю буровую колонну из ствола скважины. И чем глубже скважина, тем тяжелее вынимать буровую колонну. Поэтому при бурении глубоких скважин придётся изготавливать подъёмный механизм.

Для ручного шнекового бурения вполне достаточно сделать со шнеком первую штангу. Остальные штанги не имеет смысла изготавливать шнековыми. Штангу со шнеком можно изготовить самостоятельно или применить какой-либо другой шнек, например, от старого рыбацкого бура.

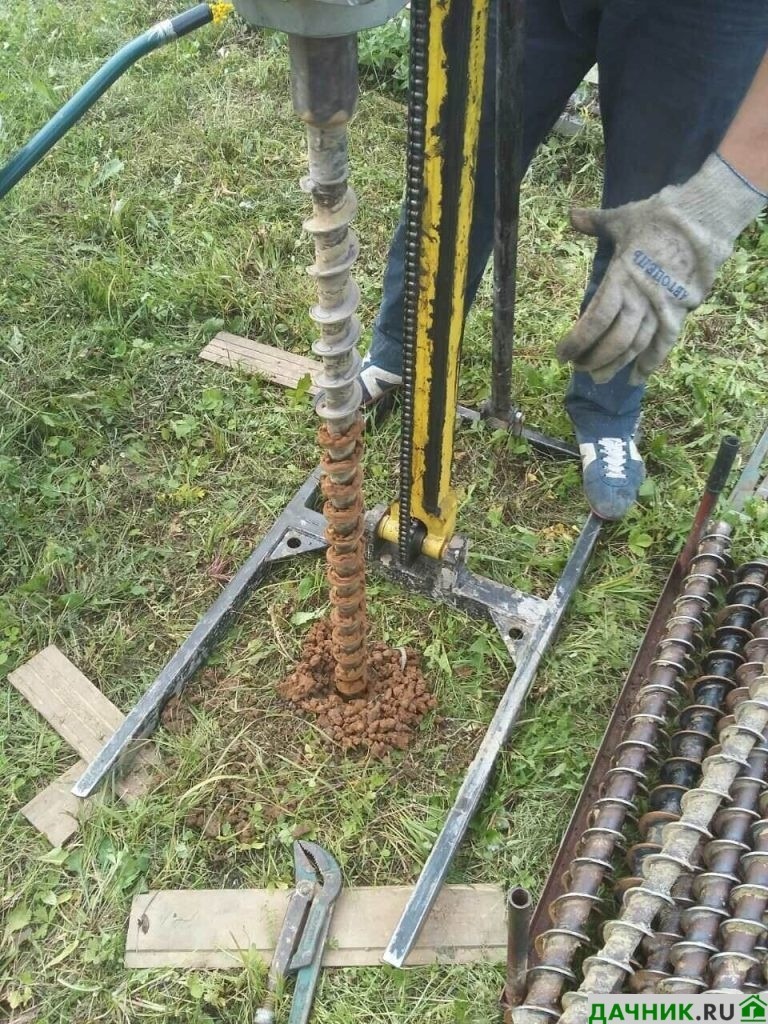

Бурение скважины шнеком.

Набор буровых штанг со шнеком.

https://youtube.com/watch?v=UIdCpjjBdu0%3Ffeature%3Doembed

Бурение ударно-канатным способом

Принцип работы такого бурения заключается в том, что круглая металлическая труба опускается под своим весом в ствол скважины. Ударяясь о дно скважины, она разбивает грунт, камни и наполняется разбитой породой. После трубу вынимают из бурового ствола и очищают от грунта. Такой процесс повторяется многократно.

Эффективность данного способа бурения напрямую зависит от высоты, с которой падает буровой инструмент, и от его веса. Поэтому данный снаряд следует утяжелять. Можно сделать его длинным и одну часть залить бетоном или свинцом, а другую часть оставить для приема грунта.

Большое преимущество данного способа бурения в том, что он позволяет проходить породы с камнями. Но есть и недостаток. Если не использовать лебедку для подъема снаряда, то придется затрачивать большие физические усилия.

Самодельная буровая установка для ударно-канатного бурения.

Для ручного бурения скважины используют два основных типа инструмента:

Заостренный рабочий край должен быть немного большего диаметра, чем диаметр трубы. Для этого край трубы развальцовывают молотком.

Это необходимо для того, чтобы при работе этого инструмента образовывалось отверстие в земле немного больше, чем диаметр стакана. Таким образом убирается трение между стаканом и стволом скважины.

В основном стаканом вынимают грунт, который может прилипать к его стенкам. Таким грунтом может быть глина и суглинок.

Забивной стакан.

Этот инструмент также изготавливается из металлической трубы и его рабочий край обязательно затачивается и развальцовывается. Отличие от стакана в том, что у желонки нет продольных отверстий для выемки грунта, зато около рабочего края внутри есть клапан. Такая конструкция обуславливается тем, что желонка предназначена для выемки крайне сыпучей или обводненной породы. Например, смесь глины с водой очень хорошо поднимается желонкой.

https://youtube.com/watch?v=3gxpMjxe0kQ%3Ffeature%3Doembed

Забивка абиссинской скважины иглы

Суть способа заключается в том, что в землю забивается труба диаметром 57мм с острым концом, которую ещё называют игла. Часто на острие трубы наваривают наконечник, изготовленный из старого лома. Игла состоит из нескольких труб по длине, которые наращиваются в процессе забивки с помощью обычной сварки.

Труба во время забивки раздвигает грунт своим острием и входит в него. Такой способ пробивки скважины подойдет только для неглубоких скважин, например, для абиссинки.

Схема забивки абиссинской скважины.

Забивка абиссинской скважины.

Изготовление наконечника трубы.

В трубе режутся щели в шахматном порядке с помощью УШМ (болгарки) тонким кругом на расстоянии примерно полметра от острия. Количество и размер щелей будут влиять на способность воды проникать внутрь трубы, поэтому их не должно быть мало. Отрезной круг должен быть как можно тоньше. Эти щели будут выполнять роль грубого фильтра. Длина такого фильтра должна быть не менее двух метров на трубе. Щелевой фильтр должен находиться на расстоянии 50 см от наконечника трубы. Таким образом это расстояние будет выполнять роль отстойника.

Изготовление щелевого фильтра.

Чтобы трубу было легче забивать, можно сначала пару метров пройти обычным садовым буром, а уже потом переходить к забивке.

Процесс забивки можно механизировать, если приспособить для этой цели перфоратор или отбойный молоток.

Для уменьшения трения трубы о грунт и облегчения работы, сразу же после острия делается небольшое утолщение по кругу. Самый простой способ сделать такое утолщение — это наварить сварку по кругу трубы. В случае если труба дойдет до камней, которые не удается пробить, ее всегда можно будет вынуть и попробовать забить иглу в другом месте.

У такого способа пробивки скважины есть два существенных недостатка.

Если же после прокачивания скважины объем воды, который она может дать, остается небольшим, то следует забивать трубу глубже.

Если скважину удалось прокачать, то в скважину опускается труба пнд диаметром 32-25 мм с фильтром и к ней подключается насос.

Фильтр на трубе пнд.

Фильтр обёрнутый в нержавеющую в сетку.

Практикуется еще один способ изготовления фильтра для иглы. Для этого трубу сверлят отверстиями диаметром примерно 12-16мм и сверху одевают фильтр, изготовленный из нержавеющей сетки галунного плетения п48-52. На трубу обязательно изготавливается наконечник диаметром большим, чем диаметр фильтра.
