Как вручную установить розетку в бетон и гипсокартон

Сверление отверстий в бетоне при помощи перфоратора

Есть несколько способов как просверлить отверстие в стене под розетку при помощи перфоратора. Выбор зависит от плотности бетона и наличия некоторых инструментальных приспособлений. Начнем с самых простых и легких и закончим самыми долгими и трудоемкими.

Монтаж в высокопрочном бетоне с арматурой

У владельцев помещений часто возникает вопрос — как установить подрозетники в бетонную стену, армированную стальными прутьями. Затем производится разметка поверхности, по контуру подрозетника сверлятся отверстия буром, дополнительный канала отмечает центр установки коробки. Затем в перфоратор устанавливается алмазная коронка, которой высверливается отверстие канала.

Если на пути инструмента попадается стальная арматура, то возможно перерезать элемент коронкой. Для этого перфоратор переводится в режим безударной работы, алмазные рабочие кромки срежут арматуру, выполненную из мягкой стали.

Допускается разрушение прута при помощи сверла по металлу или отрезного диска, установленного на болгарке. Дальнейшая процедура монтажа не отличается от методики установки изделий в стандартные бетонные поверхности.

Подключение розетки

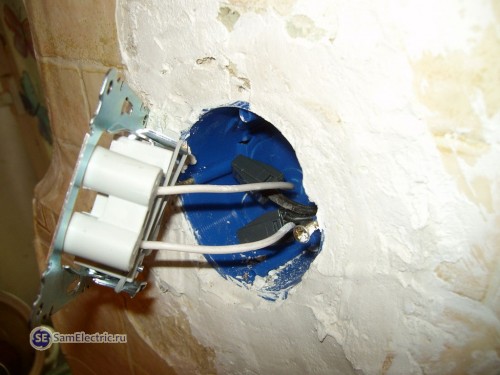

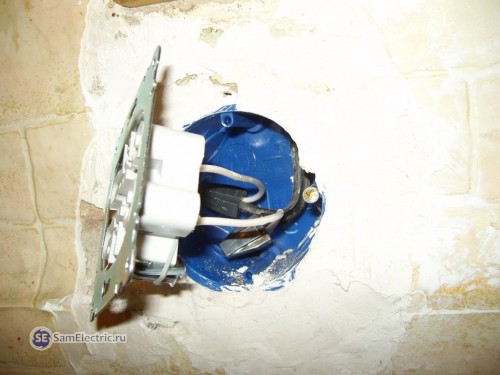

Теперь настала пора подключать розетку. Напоминаю, на этом этапе изгибаем ТОЛЬКО медные новые провода, клеммы и старые провода НЕ трогаем.

Подключение двойной встраиваемой розетки

Как обычно, прикручиваем провода к клеммам розетки, тут ничего сложного.

Моменты, которые стоит учитывать

• Следует наблюдать за состоянием изоляции проводов, и не использовать в работе повреждённые экземпляры.
• Строго запрещено перекусывать кусачками провода под напряжением.
• В местах, где ранее уже была проложена проводка нельзя заниматься долблением стен, их сверлением или резкой.

Любое касание отверткой с проводами ноля и фазы неизбежно провоцирует замыкание в сети.

Стандарты установки розеток:

• не ниже 20 см от пола;
• на каждые в 6–10 кв. м. комнат жилья делается одна розетка.

Подрозетники для скрытой проводки в деревянных домах

Установка подрозетников в деревянных конструкциях считается наиболее трудоемким и затратным мероприятием. И ходя здесь не требуются перфоратор, гипс и другой раствор, специальная инструкция и технология установки требует исключить любой контакт с деревом розеток и проводов. Вопрос как сделать это правильно имеет большое значение.

Обычные конструкции установочных коробок не подходят для работы с деревом. В данном случае необходимы изделия из негорючего пластика или металла, которые не нужно садить на замазку. Чаще всего установку выполняют с применением металлических конструкций, толщина стенок у которых, способна удерживать внутри стакана электрическую дугу от короткого замыкания.

Таким же образом проводка укладывается в железные трубы, а все места стыков нужно соединить и загерметизировать. Для такой магистрали обязательно выполняется заземление, на что в концах труб, заходящих в коробку привариваются дополнительные болты для крепления провода заземления.

Таким образом, отверстие нужного диаметра высверливается электродрелью, а затем подчищается стамеской. После этого перед тем как закрепить подрозетник, в него заводится провод и часть трубки, и далее он прикручивается шурупами враспор к деревянным конструкциям. Остается лишь установить розетку в подрозетник и выполнить подключение к сети.

Установка коробки в полые стены

Подрозетники, предназначенные для стен из композитных материалов, в частности из гипсокартона, имеют несколько иную конструкцию, чем установочные коробки для бетонных и кирпичных оснований.

Фиксация стакана в стене производится без гипсового раствора, что позволяет выполнить установку подрозетника в гипсокартон намного быстрее и проще.

Для проделывания отверстий лучше воспользоваться коронкой по дереву, поскольку они получаются ровные и аккуратные, что облегчает процесс установки подрозетника

В верхней части стакана находятся четыре винтика, расположенные попарно. Два из них немного выступают наружу и предназначаются для крепления выключателя или розетки.

Два других немного утоплены в корпус подрозетника. На нижней части каждого винтика находится металлическая или пластиковая лапка, которая при прокручивании винта, приходит в движение и фиксирует коробку в гипсокартоне.

Перед тем как вставить стакан в стену, проведите в заранее проделанное отверстие в задней части коробки электропровод

Перед тем как установить подрозетник, сделайте разметку, как было описано выше. Проделать отверстие в гипсокартоне намного легче, чем в бетонной стене. Можно просто вырезать круг ножом или просверлить по контуру сверлом, а затем прорезать его тем же ножом.

Однако при использовании этих способов, получаются не очень ровные края. Кроме того, гипсокартон – материал довольно хрупкий и может сломаться.

Лучше всего выполнять работу при помощи коронки по дереву. После того как отверстие подготовлено, выведите в него провод и вставьте подрозетник таким образом, чтобы винты были расположены горизонтально. Зафиксируйте стакан в гипсокартоне, закрутив по часовой стрелке два утопленных винтика.

Фото из

Подготовка подрозетника для гипсокартона

Особенности крепления монтажных стаканов

Правила затягивания стяжных винтов

Форомирование отверстий для ввода проводки

Саморезы для установки розеток

Вот такие саморезы я применяю для качественного монтажа розеток. Диаметр – 3,0мм, длина разная – 16, 20, 25, 35 мм. Для сравнения на фото показаны всем хорошо известные саморезы диаметром 3,5 (черный) и 4,2 мм (белый, с прессшайбой).

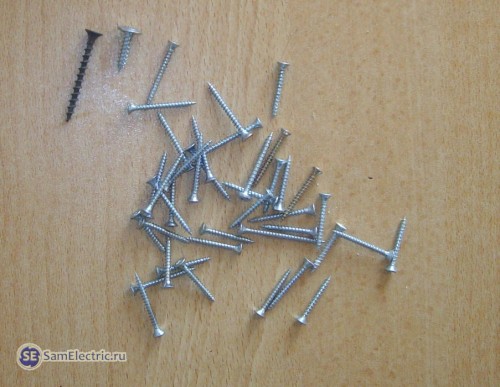

12 Саморезы для монтажа розеток

Длинные саморезы также можно использовать взамен штатных в новых коробках. Это нужно делать в случае, когда коробка сильно утоплена по отношению к плоскости стены. Или, например, уложена плитка. Гусевский крепежный саморез длиной 12 или 16 мм уже не поможет.

13 Розетка установлена

Розетку мы поставили, включаем питание. Теперь рекомендую её проверить, как это описано в упоминавшейся статье Проверка новых розеток после установки. Стараемся вырвать розетку – нужно провести самые суровые испытания.

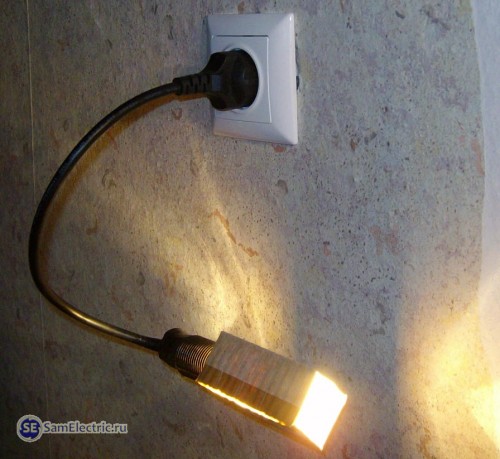

14 Проверка новой розетки-включаем фазу

Хочу немного похвастаться – недавно всё-таки приобрел себе шуруповерт (до этого пользовался электроотверткой). Интерскол, Литий-ион. Вещь, незаменимая в хозяйстве. Лучше может быть только перфоратор :). У меня Спецмаш на 1400 Вт.

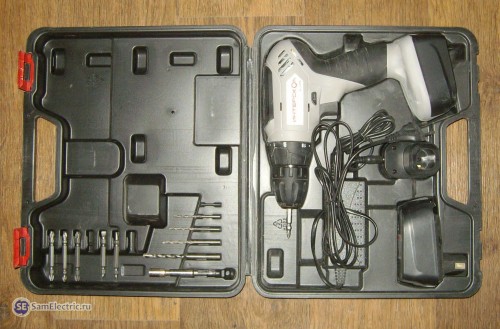

15 Шуруповерт – незаменимый инструмент

16 Убираем за собой.

Удачи в делах, и не переделывать свою работу!

Подгонка отверстия под размеры подрозетника

Перед тем, как установить розетку в бетонную стену, проверяются размеры отверстия, подготовленного для устройства, насколько оно подходит. Диаметр отверстия изначально делался больше диаметра подрозетника, что исключает проблемы с шириной. Все усилия чаще всего направлены на подгонку требуемой глубины.

• Глубина отверстие доводится до такой величины, чтобы подрозетник утопал в нише на 5 миллиметров;
• Такой запас по глубине нужен для закладки в отверстие материала, для фиксации детали — алебастрового или цементного раствора. Помимо этого, некоторое место будет занимать изгиб провода, который подходит к розетке;

Совет: Для облегчения дальнейшей работы, следует с краев отверстия обрезать кромку или сделать фаску острым ножом.

Установка подрозетника.

Прокладка проводки

Такое описание у работ для тех, кто интересуется, как установить подрозетник в бетоне. Без проводов не обойтись:

• Проверка изоляции, кабельных жил на предмет различных дефектов.
• Снятие крышки с коробки распределения.
• Внутрь коробки заводят кабель, разные его концы. В неё они заходят с одной стороны, а с другой – идут к посадочной коробке. Кабель лучше разводить с дополнительным запасом, тогда будет проще работать в дальнейшем. Обычно это 10-15 сантиметров.
• Вверху готовят штробу, предназначенную для провода. Со стороны провода не должно создаваться препятствий, движение подрозетника внутри ниши – свободное. Устройство с обратной стороны снабжается специальной прорезью, с помощью которой и завершают монтаж.
• Внутрь штробы укладывают гофрированную трубу, внутри которой находится кабель.
• Дополнительную фиксацию обеспечивают раствором из алебастра. 250 миллиметров – шаг, которого рекомендуют придерживаться.
• Дефекты легко замазываются растворами шпаклёвочного типа. Чем замазать подрозетники в том или ином случае – решает сам владелец.

Гипс тоже может стать неплохим фиксирующим составом. Используют как строительную, так и медицинскую разновидность. Основу высыпают в ёмкость, когда раствор только начинают готовить. После этого добавляют воду, небольшое количество. Густота раствора должна быть средней.

Спустя пару минут работа с составом усложняется, поэтому использовать его надо быстро. Через 5 минут составы становятся негодными полностью. Разбираемся далее, как установить подрозетник в стену из бетона.

Как ровно установить подрозетники в бетон

Подрозетники требуются практически во всех местах установки электроприборов. От того, насколько ровно установлен
один или несколько подрозетников, зависит итоговый облик установленных розеток, выключателей и иных установочных
изделий. Безусловно, ровность установки подрозетника не решает на 100% конечный итог — розетку или выключатель
возможно идеально прикрутить даже в криво «вмазанный» подрозетник. Однако это не означает, что можно
безответственно относится к «вмазыванию» круглых установочных коробок (это официальное название подрозетников).

Криво установленный подрозетник может стать причиной многих страданий при чистовом монтаже установочных изделий. Поэтому ровный монтаж установочных коробок категорически рекомендован.

Между прочим, подрозетники не всегда имеют округлую форму — встречаются квадратные установочные коробки, предназначенные
под четыре модуля, по два в ряду. Да и вообще, существуют модели прямоугольной формы, по своему назначению заменяющие
несколько одинарных подрозетников в ряду. Однако самыми распространенными являются именно круглые, поэтому на них мы
сделаем основной акцент.

На первый взгляд установить подрозетник в бетонную стену кажется делом простым. В принципе, это действительно
так, «вмазать» установочную коробку может каждый. Единственный момент, с которым многие испытывают трудности —
это ровность установки, особенно нескольких совмещенных подрозетников.

Способ, который хочется описать, далеко не новый. Эти несколько дополнительных операций позволят качественно
установить несколько подрозетников подряд в любые стены — бетон, кирпич, газобетон.

Первый этап — разметка, нужно наметить горизонтальные и вертикальные оси каждого подрозетника. При монтаже
нескольких коробок подряд нужно выдержать между ними правильное расстояние, чтобы будущие розеточные или иные модули
корректно установились. Оптимальным расстоянием между осями (центрами) считается 71 мм. , однако встречаются изделия,
в соединительных элементах которых заложенно расстояние 70-72 мм. При установке 2-3 подрозетников это не имеет
особого значения, однако для 5 коробок подряд важен каждый миллиметр.

Перед установкой 5 точек в ряд (вертикальный или горизонтальный), следует уточнить конкретный размер устанавливаемых
электроточек конкретной серии. По хорошему — собрать подрозетники на столе в ряд при помощи соединителей (обычно
идут в комплекте к коробкам) и прикрутить все 5 розеток (или выключателей). Тогда вы узнаете, правильный ли размер
по осям заложен производителем или нет. Зачастую 5 подрозетников в ряду могут не соответствовать размеру пяти розеток. Если возможности примерить розетки нет — между осями выдерживается расстояние 71 мм.

Если наружная ширина коробки 70 мм. (с лицевой каемкой) — такие подрозетники без проблем устанавливаются с расстоянием
между осями в 71 мм. Если же ширина 72 мм. , то «сузить» оси коробок будет сложно. Для 2-3 модулей в ряду можно выдержать
расстояние 72 мм, однако для 5 подряд лучше подобрать другие изделия.

Итак, оси размечены — подрозетники могут монтироваться как в вертикальные, так и в горизонтальные ряды. Но некоторые
серии розеток не предназначены для формирования вертикальных рядов (редкость, но случается), поэтому нужно уточнять
этот момент.

Второй этап — это выборка отверстий под установку. В бетоне это можно сделать алмазной коронкой для оборотистой
дрели или болгарки. Более простой способ — набурить мелким буром отверстий по кругу и выбить середину
перфоратором. Оптимальным диаметром отверстия является размер 75 мм. — тогда любой подрозетник свободно войдет
и останется зазор под замазку. Глубина отверстия — около 50-60 мм. , коробка должна входить в стену полностью. Чисто установленный подрозетник должен стоять заподлицо с чистовой шпаклевкой стен или немного заглубляться
относительно плоскости стены.

Для кирпича, гипса и прочих, более мягких стен (относительно бетона) подойдет ударная коронка для перфоратора. Данная коронка может сверлить и бетонные стены, но тогда ресурс ее работы сильно укорачивается. В кирпичных
стенах ей сверлят с ударом, в пенобетоне и гипсе — в режиме сверления без удара.

Когда отверстие сделано, в него примеряется подрозетник (или группа подрозетников), если все входит без
проблем — обметается и грунтуется.

Следующий этап — создание лекала. Многие установочные коробки комплектуются соединительными элементами
для объединения в группы. Соединители могут конструктивно являться частью подрозетника или комплектоваться
отдельной деталью. В нашем способе монтажа, соединители совершенно неважны, их может не быть вовсе. Роль
эталонного шаблона, выдерживающего нужные расстояния между крепежными винтами выполняет самодельное лекало.

Для изготовления лекала подойдет любой кусок профиля, например ПН27X28. В профиле намечаются и сверлятся отверстия для
крепежных шурупов каждого подрозетника, таким образом, чтобы между левыми винтами первой и второй коробки (и всеми
последующими) было расстояние 71 мм. Ну а расстояние между шурупами в одной коробке составляет 60 мм.

Профиль-лекало должен быть длиннее всей группы подрозетников, чтобы было место закрепиться к стене. Для этого в профиле
также сверлятся отверстия. Далее в лекало вкручиваются все коробки с плоской стороны, для этого используются шурупы,
которые идут в комплекте с подрозетниками.

Собранную конструкцию примеряют в заранее подготовленное углубление. Ничего не должно мешать профилю встать плотно к
плоскости стены.

Ну и финальная операция — вмазывание. Для закрепления подрозетников в бетоне, газобетоне и кирпиче подходит
широкий список материалов. Это может быть гипсовая смесь: алебастр, густой фуген, ротбанд или гольдбанд и другие. Вполне подойдут и цементные смеси, в том числе и плиточный клей. Самое главное, что благодаря шаблону не требуется
быстрое схватывание замазки.

Даже когда шаблон не закреплен к основанию, все равно он очень полезен: несколько коробок не сформируют кривую линию при вдавливании
в раствор.

Замазку набивают в подготовленное отверстие и подрозетники вдавливаются сверху. Нужно вдавливать до тех пор, пока
плоскость профиля шаблона не будет плотно прилегать к плоскости стены. Лекало выравнивают на горизонтальную ось
группы подрозетников (или на вертикальную, при формировании вертикального ряда) и просверлив отверстия, закрепляют
к стене. Вся лишняя замазка, что вылезла из-под коробок удаляется небольшим шпателем. Внутрь подрозетников также
обязательно попадет замазка — она удаляется без проблем после снятия шаблона.

При вмазывании важно проследить, чтобы ни один подрозетник не выпирал из плоскости стены. Если же некоторые коробки
провалились немного глубже плоскости стены (что маловероятно) — ничего страшного.

После схватывания замазочной смеси, шаблон-лекало откручивается, шпателем счищаются оставшиеся наплывы. Установка
завершена!

Для тех, кто любит «надежную надежность», можно посоветовать дополнительное усиление крепления с помощью саморезов. Прямо через дно подрозетника, в стене сверлится отверстие и закручивается саморез с пластиковым дюбелем. В стенах из
пенобетона и газобетона предварительное сверление ни к чему — саморез закручивается прям как есть. Удобно использовать
саморезы с прессшайбой.

Как не крути, но замазочная смесь обычно дает некоторую усадку, поэтому место вмазывания требует финишной шпаклевки. Поэтому лучшим решением по монтажу электрики будет монтаж до финишной шпаклевки стен.

Совет: крепежные винты постоянно теряются, когда дело доходит до чистовой установки розеток и выключателей. Поэтому
рекомендуется закручивать шурупы на место сразу после снятия шаблона. А чтобы они не мешали финишному шпаклеванию —
винты закручиваются глубже плоскости стены.

Как устанавливаются подрозетники для бетона

Установку подрозетников в бетонную стену можно выполнить самостоятельно или нанять для этих целей профессионалов. В сети можно найти множество компаний, занимающихся строительством и отделочными работами. В перечень их услуг входит и монтаж розеток. Специалисты помогут справиться с прокладкой кабелей и врезанием электроустановочных устройств (распределительных коробок, выключателей, розеток и т.

Перед началом работ на стену наносится разметка

Цена установки подрозетников зависит от материала стены, объема предполагаемых работ, а также удаленности объекта. В столице стоимость подключения одного устройства составляет около 600-700 руб. В эту цену не входят работы по прокладке кабеля и отделке стен. Поэтому многие владельцы квартир и частных домов предпочитают самостоятельно выполнять врезание розеток.

Работы по организации розеток выполняются в несколько этапов:

• нанесение разметки в зоне монтажа;
• вырезание посадочных отверстий;
• установка и фиксация подрозетника;
• финишная отделка стены;
• монтаж электроустановочного устройства и подключение силовых кабелей;
• монтаж внешней крышки.

Важно! Проводя любые работы с проводкой, в том числе и монтаж подрозетников, обязательно нужно отключать электричество.

Сверление отверстия в стене с помощью специального инструмента

Как правильно сделать отверстия для установки подрозетников в бетон

Для начала следует определиться, где в помещении будут располагаться розетки и сколько их будет.

Как правильно сделать разметку:

• Для начала определяется высота размещения будущей розетки. Для этого с помощью рулетки нужно отмерить расстояние от покрытия до предполагаемой точки установки.
• Если напольное покрытие в помещении отсутствует, к этому показателю нужно добавить 5 см.
• Затем проводится горизонтальная и вертикальная линии. Сделать это нужно так, чтобы они пересеклись в точке, где будет производиться монтаж коробки. Чтобы линии получились ровными, желательно использовать строительный уровень.
• Останется только приложить подрозетник к стене и обвести его наружный контур карандашом.

Если предполагается монтаж нескольких подрозетников, сперва на стену наносится горизонтальная линия (с учетом высоты от пола). Определив центр первого стакана, нужно провести через эту точку вертикальную линию. С отступом 71 мм намечается центр второго подрозетника и т.

Выбивание вырезанного бетона с помощью дрели

С помощью электроинструмента и победитовой коронки в стене делается отверстие необходимого размера. В центре насадки установлено сверло. Инструмент нужно расположить так, чтобы оно попадало точно в центр. Если в работе используется подрозетник стандартной величины (67-68 мм), для работы можно использовать коронку величиной 70 мм.

После того, как в стене проделано отверстие, нужно вытащить коронку и выбить из основания оставшийся бетон. Для этого применяется молоток и зубило. В зависимости от схемы размещения проводки, в стене нужно сделать штробу, чтобы подвести силовой кабель к розетке.

Обратите внимание! Если стена изготовлена из высокопрочного бетона и имеет армирование, то нужно использовать алмазную коронку. Для работы подбирается насадка соответствующей жесткости. Если на пути коронки попадется арматура, ее можно будет перерезать. Для этого нужно перевести инструмент в безударный режим.

Как закрепить монтажную коробку в стене

В очищенное от мусора отверстие нужно вставить стакан. Если посадочное место сформировано правильно, изделие будет свободно входить по ширине. При этом должен остаться небольшой запас места по глубине – около 5 мм.

После закрепления коробки в стене можно приступать к монтажу розетки

В подрозетнике удаляются перегородки, которыми перекрыты технологические отверстия. В них заводятся провода (обязательно обесточенные) и коробка вставляется в стену. Для фиксации подрозетника в бетоне используется алебастр или гипс.

Время застывания чистого раствора из гипса составляет от 3 до 5 мин. Поэтому все работы нужно проводить максимально быстро, а саму смесь готовить несколько раз небольшими порциями. Кроме этого следует регулярно чистить емкость от застывшего гипса. Для приготовления раствора подойдет пластиковое ведро объемом 3-4 л. Чтобы смесь получилась однородной, необходимо использовать насадку-миксер. При этом дрель или перфоратор переключается на безударный режим работы.

Чтобы провода в процессе работы не мешали, их нужно сложить внутри короба бухтой. За 2 мин. до монтажа коробки посадочное место нужно смочить водой. Когда жидкость впитается, стенки отверстия смазываются гипсом. Для нанесения материала используется шпатель. Задняя часть стакана с продетым проводом также обрабатывается раствором и вставляется в посадочное место. Положение подрозетника сразу же регулируется так, чтобы его края совпали с плоскостью стены, а излишки раствора аккуратно удаляются.

Как правильно выполнить установку подрозетников до штукатурки стен

Рекомендуется выполнять монтаж подрозетников в уже оштукатуренные стены, когда проложены все кабели. Если же предстоит работать в условиях черновой отделки, обязательно учитывается толщина отделочного слоя. По этой причине монтажные коробки заглубляются примерно на 1-2 мм по отношению к плоскости стены. Таким образом, вместе со слоем штукатурки общий показатель составит 5 мм.

Сделать отверстия в тонких стенах намного легче, чем в бетоне

Если монтируется сразу несколько розеток, собранных в один блок, используется специальное лекало, которое предотвращает смещение стаканов по отношению друг к другу. Эта конструкция выставляется по уровню, после чего лекало фиксируется в отверстии с помощью клиньев-распорок.

Формирование посадочных отверстий и фиксация изделий в стене с помощью гипсового раствора выполняется стандартным способом. Когда смесь застынет, можно приступать к оштукатуриванию стен.

Полезный совет! В магазинах продаются специальные заглушки для подрозетников с направляющими маячками в виде усиков.

Заглушки устанавливают на коробки прежде, чем наносить штукатурку на стены. Они предотвращают попадание смеси внутрь стакана, избавляя от необходимости чистить его. Направляющие маячки выступают в роли ориентира, позволяющего определить, в каком месте под штукатуркой находится подрозетник. Потянув за усики, заглушку легко можно снять.

Перед началом оштукатуривания стен на стаканы необходимо надеть специальные заглушки

Демонтаж старой розетки

Итак, снимаем крышку старой розетки. Перед этим обязательно выключаем питание.

Розетка в данном случае двойная. И тот самый случай, когда предыдущий электрик просто поставил розетку на лапки и удалился.

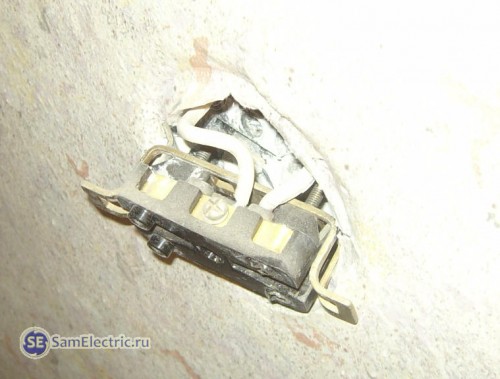

2 Розетка выпадает из стены. Демонтаж. Снимаем крышку.

Тут важно проверить, есть ли фаза на контакте розетки. В целях безопасности.

Менять розетку с включенным питанием – высший пилотаж и адреналин. Я иду на это только тогда, когда нет дополнительного освещения, либо параллельно включено что-то важное.

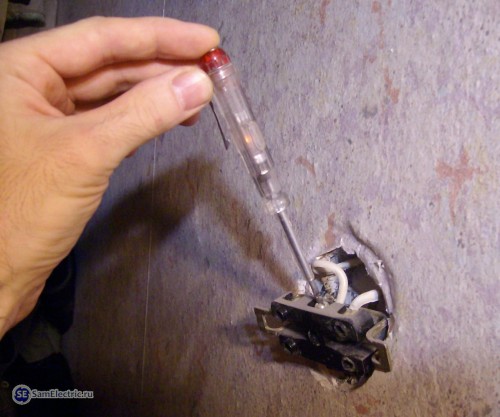

2_1 Проверяем наличие фазы. Фаза в данном случае есть.

Аккуратно откручиваем провод с клемм. Лишний раз гнуть старый алюминий не рекомендуется.

3 Установочная коробка и провода старой розетки. Фазный провод (вверху слева) – с поврежденной изоляцией.

Видите установочную коробку (подрозетник)? Именно такие ставили раньше в советских домах. Были ещё более древние – из жестяных банок.

Самый шик – банки из-под кофе)

Можно теперь выдолбить старый подрозетник, поставить новый с отверстиями под саморезы, и надежно закрепить новую розетку. Но это просто только на словах. Вот какие подводные камни могут ожидать на этом “правильном” пути:

• Выдалбливание подрозетника – работа грязная и пыльная, требует перфоратора или зубила с молотком.
• Установка нового подрозетника – работа грязная и долгая, надо разводить алебастр или шпатлевку, ждать пока это всё достаточно прочно схватится, и только потом устанавливать новую розетку.
• Новые подрозетники более глубокие, чем старые, а межкомнатные стены в наших квартирах тонкие – и можно запросто пробыть дыру из зала в спальню или наоборот. А если “повезёт” – заглянуть в спальню к соседям)

Гораздо проще и быстрее использовать старую коробку, как это сделать надежно – пишу дальше.

Если бетон оказался высокопрочным, вы начали сверлить и поняли что это надолго, можно значительно облегчить себе работу. Для этого по начатой окружности, буром 8мм проделываете несколько отверстий. У вас должно получится нечто похожее на барабан от револьвера.

После этого продолжаете алмазное или ударное высверливание. Дальше должно пойти как по маслу.

Если попали на крупную арматуру, и не хотите испортить новую коронку, то выйти из ситуации можно двумя способами:

переключить перфоратор на режим отбойника и выбить ее зубилом. Правда это здорово может способствовать появлению новых трещин в штукатурке. Снять хорошую коронку и поставить старую б/у, после чего не жалея ее, прогрызть металлический прут (не выкидывайте старые экземпляры, они еще могут пригодиться)

Из ниши выбиваете бетон (с помощью зубила и молотка или перфоратором), при этом предусмотрев скос для ввода кабеля в подрозетник.

Пылесосом удаляете весь мусор и пыль.

Подключение электрики

Подключить требуется всего два или три провода. Главное – не допустить ошибок во время этого этапа. Установка блока розеток в бетонную стену требует дополнительного контроля. Сначала надо убедиться в том, что по проводке не идёт электричество. Отключение автоматического выключателя – простое действие, на которое уходят одна или две минуты. Для проверки чаще используют специальные индикаторные отвёртки. Благодаря этому этапу дальнейшая работа значительно упрощается.

Обязательной частью становится и так называемая зачистка проводов. По 1,5-2 сантиметра снимают с концов жил. Кусочек, который оказался оголённым, загибают с кольцевой формой. При многожильных изделиях конструкцию разделяют на две части. Тогда кончики у проводов приобретают форму буквы V. Установка подрозетников в конструкции упрощается. Жилу немного сплющивают плоскогубцами. Результат – увеличенная площадь контакта проводов и клеммы.

У подключения проводов тоже есть особенности, которые надо учитывать.

• Розетку снабжают всего двумя клеммами токоведущих контактов. Третья предназначена для заземления.
• Все детали зажимаются специальными болтами, из-за чего не хватает места для вставки проводов большего размера.
• Жёлто-зелёный провод обычно идёт к контакту заземления. Это правило легко соблюдать, если расцветка материала изначально организована правильно.
• Синий – на ноль, оставшаяся часть – для фазы.
• Заземление подключают только к контакту, который для него предназначен.
• Фазу с нолем подключают к оставшимся компонентам. Тогда порядок выполнения работы практически не имеет значения. В любом случае легко понять, как установить подрозетник в стенах.

Шлейф или звёздочка – способ для подключения блока с розетками. Если используют шлейф – к контактам одной розетки идут провода от предыдущей. После этого переходят к следующему компоненту.

Вторая схема со звёздочкой немного отличается от предыдущей. От каждой розетки провода собираются в «общей точке сбора». После этого соединяют всё по порядку. Подключение заземления шлейфом запрещено, согласно действующим нормативам. Соединить таким способом можно только фазу и ноль. «Землю» подводят обязательно с помощью звезды. После этого установка подрозетников в стене почти завершена.

Особенности установки сдвоенных розеток

Клиенты часто не видят разницу между двумя розетками, двумя розетками под одной рамкой и сдвоенной розеткой. Это надо четко объяснять на этапе проекта (договора).

В случае использования розеток “под кирпич” это как правило не играет роли. Но зато при использовании коробок для полых стен (под гипсокартон) это вводит ограничение на ориентацию при установке. Проверьте сами.

Кроме того, на двойную розетку приходится большая механическая и электрическая нагрузка, что резко снижает срок службы.

Устанавливать такие розетки (особенно, если применяется провод с сечением 2,5 мм2) тоже не очень приятно. Поэтому, я, как электрик, призываю своих клиентов лучше одну двойную заменить на две одинарных. К тому же, две одинарных – это две точки 😉 !

Монтаж установочных коробок в бетонных стенах

При выполнении монтажа чаще всего приходится работать с бетонными конструкциями. В этом случае разметка подрозетников играет особую роль, поскольку в случае ошибки, исправлять положение будет очень сложно. Поэтому диаметр отверстий рекомендуется делать больше, чем у самой коробки, чтобы в дальнейшем ее было можно поправить и выровнять при замазывании раствором.

Сверление отверстий по разметке выполняется коронкой по бетону или обычным сверлом с твердосплавным наконечником. В последнем случае по всему периметру намеченной окружности сверлятся отверстия, после чего промежутки между ними и вся внутренняя часть выбиваются молотком и зубилом. При отсутствии традиционных электроинструментов, бетон можно прорезать в форме прямоугольника с помощью болгарки. Конфигурация отверстия не имеет значения, поскольку оно все равно будет замазываться раствором.

Подрозетник нужно заранее примерить в посадочное место. Установка подрозетников в бетон осуществляется внутрь стены заподлицо, а кабель должен свободно входить в отверстия, прорезанные в корпусе. Прежде чем замазать, конец заведенного провода предварительно заматывается изолентой, чтобы на них не попал сырой раствор.

Вмазывать подрозетники нужно замазкой, укладываемой внутрь отверстия в таком количестве, чтобы коробка при установке немного выдавливала ее наружу. Все это фиксируется в нужном положении на короткое время, чтобы раствор начал схватываться. Далее со стены снимаются излишки раствора. После того как гипс полностью высохнет, монтаж подрозетника в бетон будет считаться завершенным.

Иногда установочная коробка слабо удерживается внутри отверстия. Поэтому дополнительно крепить подрозетник в бетонной стене можно с использованием дюбелей, вкручиваемых в четырех местах под углом 45 градусов.
