Что такое колодец, сделанный вручную без инструментов, и как сделать его самому?

Что потребуется

• трубы 3/4 дюйма по 2 м с резьбой на концах;
• соединительные муфты 3/4 дюйма;
• сгоны 3/4 дюйма с двусторонней резьбой – 3 шт.;
• заглушки 3/4 дюйма – 2 шт.;
• тройники 3/4 дюйма – 2 шт.;
• листовая сталь 3 мм;
• садовый шланг с быстросъемным соединителем;
• погружной насос;
• ПНД труба 32 мм;
• фильтрующая сетка;
• самовсасывающая насосная станция.

Особенности прокладки обсадных труб

Вырытая скважина своими руками без оборудования требует необходимой обсадки. Ее выполняют при помощи специальных целых асбестоцементных труб или отдельных кусков. Если работать с отрезками, то следует уделить внимание их диаметру. Они должны быть одинаковыми, чтобы в дальнейшем погружение конструкции было легким и не составляло дополнительных проблем. Места соединения труб необходимо закрепить скобами, которые будут незаметными под полосками стали. Они предотвращают сползание отдельных элементов.

Виды конструкций для водоснабжения

Любой человек потребляет довольно много влаги в течение дня. Он ее пьет, использует для купания, умывания, стирки, полива и множества других целей.

Часто дом просто подключают к соседней магистрали, но это не всегда выгодно и легко сделать. В некоторых случаях рядом нет централизованного водопровода, а в других – обойдется слишком дорого.

Тогда владельцы начинают думать о том, чтобы создать собственную, автономную точку водозабора. Обычно выбирают из 3 вариантов, о плюсах и минусах которых мы поговорим ниже.

Забивная скважина

Один из самых качественных способов получить питьевую воду. Позволяет обеспечить жидкостью домовладение, даже если потребляется много кубов в сутки.

Серьезных недостатков всего 3:

• дорогой;
• техническое обслуживание нужно довольно часто;
• без насоса невозможно добыть влагу.

Шахтный колодец

Этот метод значительно дешевле и проще в техобслуживании, чем предыдущий. Диаметр больше, поэтому ухаживать за трубами намного легче. Реально добраться до источника даже без мотора и электричества.

• качество добываемой воды может стать хуже, если в регионе много дождей или тает снег;
• если постоянно интенсивно пользоваться резервуаром, то запасы могут быстро закончиться.

Что такое настоящий абиссинский колодец или его вариант – скважина

Иначе эту вещь называют «игла», потому что у нее необычная конструкция. Выглядит она как труба, у которой есть наконечник. Подобный вариант технологии изобрели еще в 1867 году, когда шла война между Эфиопией и Британией. Тогда в песках было критичным быстро копать и сворачивать месторождение, когда лагерь идет дальше.

Ставить подобное устройство можно где угодно и при необходимости также легко переносить на новое. Этот метод добычи стал популярным именно из-за его мобильности.

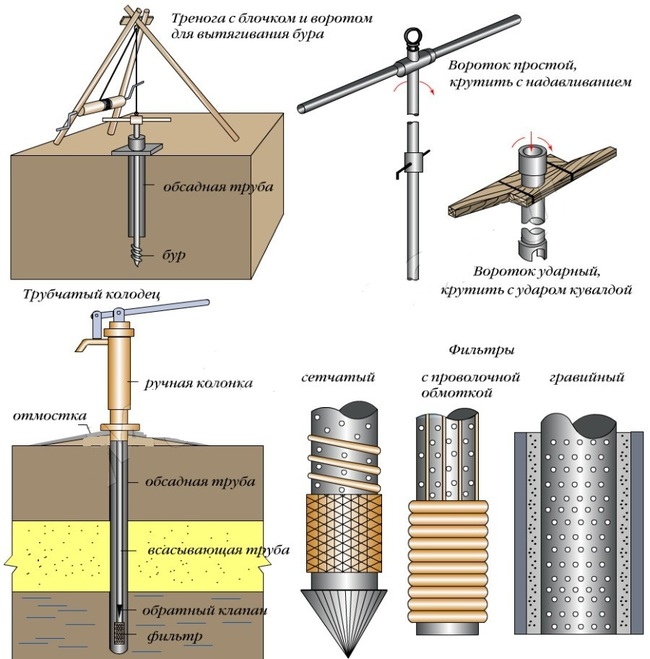

Какие принадлежности и инструменты нужны для бурения

Прежде всего, нужна буровая вышка, которую можно собрать самому из металлических труб и прочных бревен. Вверху располагается ролик для троса, снизу крепится лебедка для подъема и опускания бурового инструмента, который состоит из:

В качестве бура можно использовать, в зависимости от вида грунта:

Совет: Чаще всего при бурении понадобятся не один вид буров, а несколько и часто все сразу, из-за того, что различный грунт может быть на разной глубине.

Скважину на участке можно пробурить одним из методов бурения:

Отличаются технологии бурения между собой способами разрушения внутри скважины породы и вариантом извлечения из скважинного ствола грунта. Использование разного оборудования оказывает влияние на качество и стоимость сооружения устройств.

Что такое шнековое бурение

Самым дешевым и простым методом устройства скважины считается шнековое бурение. Технология проведения работ заключается в том, что классическим Архимедовым винтом, именуемым шнеком, производится выемка грунта. Процесс напоминает бурение лунки для лова рыбы подо льдом любителями зимней рыбалки. Этот способ используется для бурения скважины глубиной не более 10 метров. Для промывки сооружения буровой раствор или вода не используются.

Инструкция указывает, что такой метод без проблем можно использовать в сухих и мягких грунтах. Скальные, твердые породы, встречающиеся в процессе бурения, и плывуны бурению шнеком не поддаются.

Совет: При пробивке длина отверстия в грунте должна быть четко выдержана таким образом, чтобы оно дошло до необходимого водоносного горизонта и защищало водонос от сточных вод и попадания верховодки.

Что такое роторный способ бурения

Для бурения глубокой скважины роторным способом используется специальная бурильная труба. В ее полости погружается в скважину вращающийся вал, конец которого оборудован наконечником – долотом.

На долото создается нагрузка воздействием гидравлической установки. С помощью этого метода можно пробурить скважину на воду любой глубины. Большинство подобных сооружений выполняется роторным способом бурения. Вымывание породы или грунта из скважины выполняется специальным бурильным раствором, подающимся в трубу одним из двух способов:

• Закачиванием насосом внутрь бурильной трубы, а затем выходящим самотеком раствором с породой наружу посредством затрубного пространства — прямая промывка.
• Попаданием в затрубное пространство самотеком, а затем выкачиванием из бурильной трубы насосом раствора с породой — обратная промывка.

Вымывание породы во втором случае позволяет получить выше дебит скважины. В этом случае более качественно удается вскрыть нужный водоносный слой. Недостатком данной технологии является привлечение сложнейшего оборудования, что сильно увеличивает стоимость работ. При прямой промывке, сооружение скважины дешевле, поэтому владельцы частных домов чаще всего его заказывают для возведения конструкции на своем участке.

Совет: Артезианская скважина выполняется с помощью буровых машин, которыми располагают специализированные компании.

Что такое ударно-канатный способ бурения

Самый старый, трудоемкий и очень медленный способ бурения – ударно-канатный(см. Скважина ударно канатным способом своими руками: как устроить правильно ). Но, с его помощью можно получить качественную скважину, готовую прослужить до полувека. Технология заключается в следующем:

• Порода или грунт разбивается под действием тяжелого снаряда, который поднимается на определенную высоту, а затем с силой падает вниз.
• С помощью желонки разрушенная порода вынимается из скважинного ствола.

Установка для ударно-канатного бурения

Преимуществом метода бурения является то, что нет необходимости использовать во время работы воду или специальный бурильный раствор, что позволяет более точно вскрыть водоносный горизонт, и этим обеспечить максимальную величину дебита скважины и увеличить продолжительность срока ее службы. К недостаткам метода относятся:

• Большая трудоемкость.
• Высокая стоимость бурения.
• Для выхода на второй и следующие водоносные горизонты нужна изоляция выше расположенных водоносов. Для этого используются дополнительные обсадные колонны, что увеличивает траты средств на приобретение труб другого большего диаметра.
• Увеличивается и объем работ, который должны выполнять специалисты.

Как самому пробить скважину для воды решает владелец своего загородного дома с таким расчетом, чтобы полностью удовлетворить потребность в воде на свои нужды.

Совет: Скважина под воду обычно сооружается на первый водоносный горизонт, который залягается на небольшой глубине. Специальными буровыми машинами бурятся артезианские скважины, для них нужно предоставить подъезд на участок.

Как пробить скважину водой можно познакомиться на видео. В этой статье рассматриваются некоторые способы бурения.

Согласен с Вами, нюансов действительно много, но их можно учесть. Я у себя на даче перед бурением соорудил вышку их трех бревен и сверху замостил. Проделал направляющее отверстие и повесил на перекладину блочек (иногда использовали веревку, что бы легче достать шнек). А потом дело техники. Первые 8-10 метров проходили используя разборные штанги и шнек на конце. Потом, когда начала появляться вода время от времени использовали желонку что бы ее вычерпать с грязью. И таким чередованием достали 18 метров. Потом установили обсадные трубы и установили ручеек, который вибрируя делает воронку на глубине. Целое лето катали воду. За день не выключали иногда и поток не уменьшался. В этом году поставил уже глубинный насос, который не создает вибрации и вуаля — питьевая вода. Все работы делались вручную.

Добавьте комментарий

Смотреть похожие записи

Скважина своими руками с помощью насоса для дачного участка

Самодельный насос для скважины Монтаж скважинного насоса в частном доме, является очень важным условием для бесперебойного перекачивания жидкости из скважины или колодца. Но прежде чем приобретать оборудование для подачи воды, необходимо пробурить ее источник. Сначала определяется место, где будет скважина. Обычно водоносный слой размещается на глубине от 10 до 20 метров. Как изготов.

Стоимость артезианской скважины: подсчитаем расходы

Действующая артезианская скважина Для небольших населённых пунктов, находящихся в стороне от магистральных сетей, артезианская скважина является наилучшим решением проблемы водоснабжения. Тем более что один такой водозабор способен обеспечить потребности целого посёлка, если они, конечно, в пределах общепринятых норм. Для тех, кто хочет иметь свой бассейн, посадить сад, обраб.

Инструменты для бурения скважин: что нужно для самостоятельной и профессиональной работы

Буровые инструменты Для обустройства скважин на воду используется немалое количество инструментов — их комплектность и назначение зависят от вида грунта, глубины проходки и способа бурения. Есть оборудование, которое применяют только профессионалы, при обустройстве глубоких подземных водозаборов. Но существуют и мини-скважины, так называемые трубчатые (абиссинские) колодцы, которые можно бурить.

Пробить скважину своими руками нужно правильно

Пробить скважину на даче Своими руками обеспечить дачный участок или коттедж водой, можно соорудив скважину или колодец. В этом случае необходимо приобрести или взять напрокат специальное оборудование. Как выполнить все работы правильно можно увидеть на видео. В этой статье предлагаются общие рекомендации о конструкциях скважин, об этапах работ по их устройству.

Как пробурить скважину самостоятельно

Пробурить самому скважину Пробурить самому скважину конечно можно. Только для начала надо иметь понятие, как это делается и какую воды вы хотите получить в конечном итоге. Некоторые думают, можно ли в колодце ее сделать. Теоретически конечно можно, но не нужно. Это будет просто нести дополнительные затраты. Лучше установите ее возле колодца. Давайте поэтапно рассмотрим процесс выпо.

Обустроенная скважина на воду – это автономный и надежный источник водоснабжения дачи или частного дома.

Организация индивидуального водообеспечения не всегда вызвано отсутствием централизованной подачи воды, причиной может быть низкое качество воды в магистрали, перебои с подачей, изношенность сети водоканала, высокая стоимость воды, ее нехватка, и прочие факторы.

Автономный источник воды имеют почти все владельцы дач или загородных коттеджей. Другое дело, что их выбор может отличаться. Кто-то отдает предпочтение колодцу, кому-то по душе скважина.

Эта статья для тех, кто остановил свой выбор на скважине.

Следует отметить, что скважины делят на два типа в зависимости от глубины бурения.

Преимущества

У этого типа несколько достоинств:

• относительно дешевый способ – можно постараться самостоятельно пробурить, при этом все элементы, которые понадобятся для бурения, есть на ближайшем строительном рынке;
• быстро создается – вполне реально уложиться в несколько часов;
• простая в изготовлении – несложно оборудовать даже в замкнутом пространстве, например, в низком подвале, а также доступна для организации на любом кусочке участка;
• легкая – не потребуется специальная тяжелая техника, которую обычно используют для транспорта;
• долго служит – если ее правильно построили, то она способна давать воду в течение десятилетий.

Сложности при использовании

Процесс бурения и монтажа абиссинского колодца не стоит относить к лёгким, малейшие просчёты в действиях повлекут за собой проблемы.

Таблица 1. 4 – Осложнения в монтаже и применении

СложностиВарианты решения Столкновение с плавуномЕсли такое произошло, то надо отклониться и начинать бурение в другом участке либо применить обсадную трубу, шпунты. При бурении ниже или повыше пласта песка, либо при отклонении от вертикального направления, произойдёт очень быстрое заиливание фильтра. Понадобится его частое очищение или замена. Небольшая водоотдача «иглы»Нужна установка дополнительного резервуара для набора жидкости на 500-1000 л. Быстрое заиливаниеИз-за ошибок в монтаже иглы. Установка колодца в новом месте по правилам.

По сравнению с несложным процессом бурения и изготовлением абиссинской скважины своими руками, удобством применения, имеются некоторые недостатки:

• Невысокая производительность — абиссинка не подойдёт для производственных предприятий, не обеспечит водоснабжением многоквартирное здание;
• Нет возможности работать с погружным агрегатом;
• «Иглу» невозможно установить на каменистых грунтах;
• Монтаж невозможен, когда водоносный пласт глубже 15 м (наиболее предпочтительна дистанция между водяным зеркалом и насосным агрегатом — 8 м).

Абиссинская скважина – это экологичная конструкция. Через пробуренный колодец не попадают под грунт мусор, загрязнения, талые воды. Получаемая из-под земли влага уже хорошо профильтрована, хранит чистоту и в неблагоприятных условиях. К примеру, установив на своём участке в мегаполисе такую «иглу», легко обеспечивать свою семью чистой водой.

Несложная конструкция и применение элементов из нержавеющей стали позволяют эксплуатировать колодец более 30 лет, и он практически не нуждается в уходе. Единственный момент, когда выполняется подготовка – это консервация на зимовку.

Чтобы установить такой источник воды и пользоваться им, дачнику или собственнику участка не понадобится оформление документации. Абиссинку не нужно регистрировать и получать или лицензию.

Пожалуйста, оцените наш материал:

Конструкция

Основная часть собирается из водозаборной трубы, которая бурится в пласт с водой вглубь в среднем от 10 до 15 метров. Также сюда относится насосное оборудование или электростанция, которые крепятся сверху. В нижней части фильтрующий наконечник, через него происходит забор воды.

Установка обсадной трубы

Обсадка устанавливается одним из двух способов:

• Скважину проходят буром большего, чем обсадная труба, диаметром, после чего ее опускают в уже готовый ствол, постепенно наращивая и придерживая бурильным воротом. Пространство между трубой и стенками скважины заполняют гравием, глиной или бетоном. Такой способ применяется на плотных несыпучих или вязких грунтах при заглублении до 10 м.
• Проходка выполняется буром меньшего диаметра. Параллельно с бурением обсадная труба с силой загоняется в ствол, для чего ее нижний торец снабжается режущим элементом – фрезером. Данный метод является более надежным. Но его нельзя применять на вязких грунтах.

Сегодня применяют как металлические, так и полимерные обсадки.

Монтаж обсадной трубы

В обоих случаях следует брать не обычную водопроводную трубу, а специально изготовленную для данной функции. Пластиковую обсадную трубу легко можно повредить буром или колонной изнутри. Поэтому в тех случаях, когда обсадка производится одновременно с бурением, на буровую штангу через каждые 3 – 5 м следует устанавливать пружинные центраторы.

Металлические обсадные трубы наращивают с помощью резьбовых муфт или электросварки, пластиковые – соединением в раструб или муфтами, которые сажают на клей или приваривают. В последнем случае (он является наиболее предпочтительным) применяется специальный инструмент – паяльник, который расплавляет стенки трубы и муфты, после чего они объединяются в цельное изделие.

Если вы решили пробурить сважину, не принимайте поспешных решений. Для начала узнайте, где расположен самый лучший водоносный слой на вашем участке земли.

Подготовка необходимых материалов

Конструкция абиссинской скважины крайне проста и состоит из комплекта металлических труб длиной 1-2 м, соединенных между собой с помощью муфт, трубы-фильтра в нижней части для забора воды и насоса на поверхности грунта.

Устройство абиссинской скважины

Шаг 1. Трубы предпочтительны оцинкованные или из нержавеющей стали для защиты от коррозии, диаметр труб – 1-1½ дюйма (примерно 2,5-3,8 см). Медные трубы не подходят из-за мягкости металла, к тому же медь способна отдавать свободные ионы воде, отравляя ее. На трубах, кроме самой нижней, с обеих сторон нарезают внешнюю резьбу.

Возможно, Вас заинтересует информация о том, как подключить насос к скважине на даче

Шаг 2. В нижней трубе, представляющей собой водозаборник с фильтром, выполняют перфорацию. Длина перфорированной части – 700-1000 мм. Диаметр отверстий — 8-10 мм, межцентровое расстояние между отверстиями – 50 мм. Отверстия располагают в шахматном порядке. Поверх перфорированной части выполняют намотку из нержавеющей проволоки согласно схеме.

Фильтр для абиссинской скважины из проволоки

Вместо проволоки можно использовать мелкоячеистую сетку гарпунного или полотняного плетения из нержавеющей стали. Сетку туго оборачивают вокруг перфорированной части трубы и припаивают по всем стыкам.

Обратите внимание! Пайку выполняют пищевым припоем, безсвинцовым или с минимальным содержанием свинца. Подходящие марки припоев: ПОСу 95-5, ПОМ-1, ПОМ-3.

Фильтр на трубе

На верхнем конце трубы нарезают резьбу для соединения с муфтой.

Возможно, Вас заинтересует информация-труба для насосной станции

Шаг 3. На нижний конец трубы приваривают копьевидный наконечник из закаленной стали, облегчающий забивание скважины. Диаметр наконечника в месте соединения с трубой должен быть на 15-20 мм больше, чем диаметр трубы — это облегчает прохождение через грунт при забивании.

Шаг 4. Количество труб в комплекте зависит от предполагаемой глубины скважины. Их соединяют с помощью резьбовой муфты, на резьбу для прочности наматывают лен или фторопластовую нить. Муфты предпочтительнее брать толстостенные, с толщиной стенок 5 мм – такие изделия прочнее.

Муфты для соединения труб

Шаг 5. Для забивания труб в землю изготавливают твердосплавный забивной наконечник. Наконечник имеет внутреннюю резьбу и накручивается на очередную секцию трубы.

Шаг 6. Забивают трубы с помощью кувалды или бабки. Бабка представляет собой стальной цилиндр, в котором высверлено отверстие чуть больше диаметра используемой трубы. Ударная поверхность внутри цилиндра соответствует конусовидной форме ударного наконечника для того, чтобы центрировать удар. Снизу на бабку крепится съемное кольцо по диаметру трубы, чтобы при забивании избежать перекосов. Бабка с обеих сторон оснащена рукоятками для подъема.

Возможно, Вас заинтересует информация-как очистить воду в колодце

Шаг 7. Иногда бабку делают со сквозным отверстием, в этом случае вместо ударного наконечника используют подбабок, который крепят на трубу на удобной высоте. Удар в этом случае приходится не по концу трубы, что уменьшает шансы погнуть ее при прохождении плотных слоев грунта.

Чертежи приспособлений для забивания абиссинской скважины

Для облегчения подъема бабки изготавливают хомут с блоками. В этом случае бабку поднимают вдвоем с двух сторон через блоки, опускается она под собственной тяжестью.

Забивание абиссинской скважины бабкой с подбабком

Шаг 8. Для первичной прокачки скважины и очистки ее от песка рекомендуется использовать ручной насос. Если в дальнейшем вы планируете установить насосную станцию, ручной насос можно не покупать, а взять в аренду.

Шаг 9. При размещении насосного оборудования в кессоне, после установки скважины необходимо выкопать котлован под его (кессона) установку. Глубина не утепленного кессона должна быть больше уровня промерзания грунта.

Кессон для скважины

Обратите внимание! Кессон можно сделать своими руками из бетонных колец.

Цены на фильтры для абиссинской скважины

абиссинская скважина фильтр

Контролируем и прокачиваем

Чтобы понять, на какую глубину уже ушла «игла», можно пользоваться «манеркой» — трубой уменьшенного диаметра. У нее обычно заваренный или вогнутый конец, его следует опустить в скважину. Так выясняют, можно ли зацепить воду.

Стоит отметить, что мусор, песок и другие мутные добавки будут сопровождать источник первые выкачиваемые 500-1000 литров. Только после этого все начнет очищаться и постепенно превращаться в приемлемый для питья уровень.

Когда можно выполнять бурение своими руками

Водоносные горизонты расположены на разной глубине. Мощные слои под известняковыми породами залегают в 40-260 метрах от поверхности. Артезианскую скважину вручную не пробурить, для этого нужна тяжелая техника. Песчаные водоносные горизонты с большим дебитом залегают в 40-90 метрах от поверхности. Добраться до них с помощью ручной бурильной установки невозможно. Остается только вариант с бурением на ближний песок. Водоносные линзы могут залегать близко – в 8-12 метрах, иногда немного глубже – в 15-30 метрах. Если повезло, и на участке есть такой водоносный горизонт, то возможно создать скважину без привлечения тяжелой спецтехники и бригады профессионалов.

Выяснить, возможна скважина своими руками без оборудования или нет, можно изучив наличие аналогичных автономных источников водоснабжения на соседних участках. Если соседи эксплуатируют неглубокие скважины, то можно приступить к самостоятельным разработкам. При этом необходимо помнить, что автономные источники, зависящие от близко расположенных к поверхности водоносных горизонтов, имеют небольшой дебит, а качество воды в них может быть низким.

Профессиональная техника

Использование высокопроизводительной буровой техники позволит создать автономный источник с хорошим дебитом. Водоснабжение из такой скважины бесперебойное, качество воды соответствует принятым нормативам. Срок службы источника – несколько десятилетий. Бурение с помощью тяжелой или малой техники выполняется на любые водоносные горизонты. Сроки реализации проекта – 1-2 дня. Дополнительно можно заказать обустройство источника. Профессиональная комплектация источника оборудованием, автоматикой контроля сделают подачу воды стабильной в любое время года.

В стоимость бурения входят затраты на обсадную колонну. Заказчик может выбрать пластиковые или стальные трубы, комбинированные конструкции. При дефиците бюджета всегда можно выбрать материалы, которые будут соответствовать запланированной смете. Не рекомендуется экономить на надежности, производительности скважины. Затраты на ремонт увеличат эксплуатационные расходы, сделают источник не рентабельным.
