Как устроен двухконтурный газовый котел для обогрева частных домов?

Разновидности газовых двухконтурных котлов

По своему устройству и принципу действия двухконтурные газовые установки подразделяются на 3 типа:

• использующие для нагрева воды и теплоносителя один общий (битермический) теплообменник;
• нагревающие воду для ГВС в отдельном скоростном проточном теплообменнике;
• с проточным теплообменником и накопительной емкостью.

Агрегаты с битермическим теплообменником

Установки первого типа оборудованы теплообменниками из меди сложной конфигурации. Каждая трубка представляет собой, как показано на рисунке.

В этом случае принцип работы двухконтурного газового котла заключается в нагреве воды для ГВС и отопления в двух отдельных трубках, расположенных в одном устройстве. По внешней трубке протекает теплоноситель для системы отопления, по внутренней – вода для ГВС. Движение потоков организовано попутным, то есть, теплоноситель и вода протекают в одном направлении. Под теплообменником находится газогорелочное устройство, его работой управляет автоматический газовый клапан. Алгоритм следующий:

• В режиме отопления вода, протекающая по наружным трубкам, нагревается до температуры, ограничиваемой термостатом. По достижении этой температуры газовый клапан отключает горелку, при остывании теплоносителя – снова включает.
• При открывании одного или нескольких кранов горячей воды в доме начинается ее движение во внутренних трубках теплообменника, циркуляция теплоносителя в системе отопления прекращается и котел работает в режиме ГВС. Теплоноситель движется по малому кругу внутри котла, передавая свою энергию воде во внутренних трубках, горелка работает постоянно.
• Когда краны ГВС в доме закрываются, циркуляция теплоносителя в системе отопления возобновляется.

Этот алгоритм работы использует двухконтурный газовый котел без электричества, что является одним из главных достоинств конструкции. Второе достоинство – низкая стоимость водогрейного агрегата по сравнению с установками, использующими проточный теплообменник и накопительную емкость. Из недостатков можно выделить небольшую производительность устройства. Как правило, ее достаточно для обслуживания 2—3 средних потребителей, если их будет больше, то температура воды значительно снизится.

Другой недостаток – неудобство совместного использования. Когда открыт вентиль на кухне, а вы в это же время принимаете душ, то есть риск попасть под струю горячей воды после внезапного перекрытия кухонного крана. Обратный эффект возникает, если в процессе помывки кто-то сильно откроет горячую воду в нескольких точках, тогда холодный душ вам обеспечен.

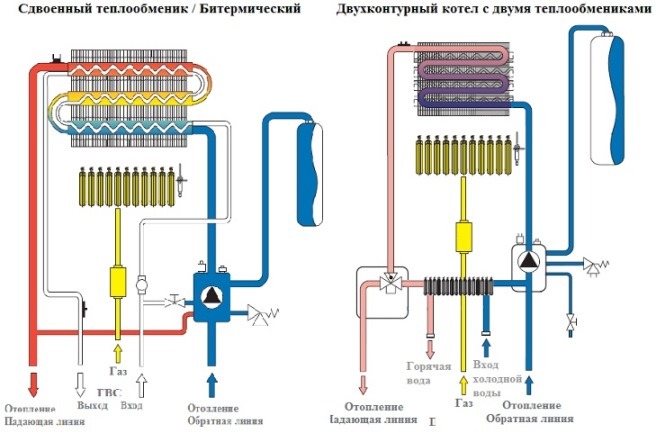

Схема работы водогрейных установок представлена на рисунке.

Устройство агрегатов с проточным нагревателем

Данные газовые котлы отличаются от представленных выше наличием дополнительного теплообменника, передающего тепловую энергию по принципу «от воды к воде», прямой нагрев от горелки отсутствует. В схеме задействован термостатический трехходовой клапан, переключающий поток теплоносителя из главного водонагревателя на вторичный или систему отопления. Как правило, в таких агрегатах установлен циркуляционный насос и 2 расширительных бака – для теплоносителя и воды на ГВС.

В обычном режиме горелка нагревает главный теплообменник, через который проходит теплоноситель. При открывании вентиля горячей воды одного из потребителей срабатывает датчик расхода, отправляя импульс блоку управления. Тот переключает трехходовой клапан с помощью электропривода и работа газового котла полностью переходит в режим ГВС. Теплоноситель из главного нагревателя поступает во вторичный и отдает свое тепло воде, нагреваемой для ГВС. Движение потоков здесь организовано навстречу друг другу для лучшей теплоотдачи. Как и в предыдущем случае, в режиме ГВС подача в систему отопления отключается, теплоноситель движется от одного нагревателя к другому с помощью циркуляционного насоса.

Недостатки газовых водогрейных установок, работающих по принципу проточного нагрева, такие же, как и у котлов с битермическим теплообменником. Кроме того, они не могут функционировать при отсутствии электроэнергии. Достоинства можно выделить следующие:

• Возможность точной регулировки температуры горячей воды на выходе из котла.
• Повышенная скорость нагрева, благодаря чему сокращен промежуток времени между открытием вентиля горячей воды и ее поступлением потребителю.
• Вторичный нагреватель служит дольше, чем битермический теплообменник.

Котлы с проточным нагревателем и накопительным встроенным бойлером

Агрегат сконструирован таким образом, чтобы вторичный нагреватель для ГВС работал в паузах между нагревом теплоносителя и горячая вода накапливалась в бойлере. То есть, при достижении теплоносителем установленной температуры горелка не отключается, а работает на нагрев воды для ГВС. При этом трехходовой клапан переключает поток теплоносителя, как и в обычном проточном отопителе. Оба контура работают поочередно в оптимальном режиме, а нагретая вода из бойлера моментально поступает потребителям. Из трех перечисленных типов установок это самый экономичный двухконтурный котел.

Заданную температуру теплоносителя и воды в накопительной емкости поддерживает автоматика, которую можно запрограммировать на ближайшие 7 дней. Тогда агрегат будет готовить воду для ГВС необходимой температуры к заданному времени. Недостаток таких газовых котлов – высокая стоимость, она оправдана повышенным комфортом при эксплуатации и экономичностью.

Общим недостатком для всех двухконтурных агрегатов считается восприимчивость теплообменников к оседанию на рабочих поверхностях накипи.

Для долговечной работыдвухконтурных газовых котловнастоятельно рекомендуется организовать очистку холодной воды, идущей на ГВС и подпитку системы отопления.

Для этого на входе в агрегат холодной воды и теплоносителя из обратного трубопровода следует устанавливать сетчатые фильтры – грязевики. Поэтому, перед тем как подключить двухконтурный газовый котел, необходимо приобрести такой комплект:

• 2 фильтра сетчатых;
• 4 шаровых крана для воды;
• 1 шаровой кран для газа;
• 5 соединений с накидной гайкой (американка);
• 2 отвода 90º.

Типовая схема, по которой осуществляют подключение двухконтурного газового котла к системе отопления, газовой магистрали и водопроводу, представлена ниже. Набор элементов в ней указан схематично, правильный способ установки грязевика – в горизонтальном положении, резьбовой пробкой книзу. При вертикальной установке фильтр не будет выполнять своих функций.

Виды

Существуют разные варианты конструкции двухконтурных котлов. Их можно условно объединить по специфическим признакам.

По способу монтажа:

• настенные. Газовые котлы, которые устанавливаются навесным способом на прочные, желательно — несущие стены. Способ монтажа подразумевает отсутствие массивных и тяжелых деталей. Из-за этого мощность настенных котлов не превышает 35-40 кВт;
• напольные. Они устанавливаются прямо на пол (или на подставку). Ограничений по весу и габаритам нет, поэтому мощность напольных котлов может быть значительно больше — до 100 кВт и выше. Также напольные агрегаты могут соединяться в каскад (обычно до 4 штук), что позволяет создать мощный тепловой узел.

По типу теплообменника:

• раздельный. В конструкции таких котлов имеются два узла — первичный (основной), в котором нагревается теплоноситель, и вторичный (обычно пластинчатый, для ГВС);
• битермический. Эта конструкция напоминает коаксиальную трубу, в которой по наружной полости проходит теплоноситель, а по внутренней — вода для ГВС. Такая конструкция существенно изменила специфику нагрева вод. Температура стабилизировалась, заметных перепадов в подаче ГВС нет. Однако, такой теплообменник подвержен образованию известковых отложений. Промывка заметных результатов не дает, а замена битермического теплообменника слишком сложна и дорого обходится.

Материалом для теплообменника может служить:

• нержавеющая сталь. Используется для узлов бюджетных агрегатов;
• медь. Применяется в дорогих котлах от самых известных производителей. Они обладают высокими эксплуатационными способностями и отличаются малым весом, что важно в настенных конструкциях;
• пластичный чугун. Теплообменники такого типа стоят в напольных котлах, где можно использовать массивные детали. Качества чугуна позволяют получить высокий эффект от нагрева и выровнять перепады температуры при жестких режимах работы.

По типу камеры сгорания:

• открытые (атмосферные). Горелка работает на воздухе, который поступает прямо из помещения. Удаление дыма происходит естественным способом, с помощью тяги печного типа. Для этого котел надо подключать к центральному дымоходу. Этот способ считается устаревшим и нестабильным, поскольку зависит от внешних причин — порывов ветра, сквозняков, прочих факторов;
• закрытые (турбированные). Камера не сообщается с внешней атмосферой, поэтому воздух в нее подается с помощью вентилятора. При этом в камере возникает избыток давления, вытесняющий дым и прочие газы горения наружу. В таких конструкциях используется дымоход коаксиального типа, внешняя труба которого служит для подачи воздуха, а внутренняя выводит дым.

По способу теплопередачи:

• конвекционные. Обычный нагрев змеевика с теплоносителем в пламени горелки;
• конденсационные. Производится двухступенчатый нагрев теплоносителя, предварительный (теплом, полученным при конденсации влажного дыма) и основной (обычным способом). Необходимо учесть, что полноценная работа таких котлов возможна только в низкотемпературных отопительных системах — с теплым полом, или в регионах с высокими зимними температурами. Критическая разница температур внутри и снаружи помещения, при которой процесс прекращается — 20°. В России такое невозможно даже в южных регионах.

Выбирая конденсационный котел, следует точно знать принцип его работы и быть уверенным в возможности его использования в имеющихся условиях. Иначе деньги будут потрачены напрасно.

Преимущества двухконтурных устройств

Выбор в пользу этого типа отопительного оборудования принесет вам множество выгод. Прежде всего необходимо отметить возможность сэкономить на покупке оборудования для обеспечения горячего водоснабжения. Кроме того, оба контура могут работать независимо друг от друга, то есть если один из них выйдет из строя, второй не пострадает. При этом замена контура в двухконтурном котле обходится не так дорого, как починка отдельных приборов, используемых для нагрева воды и обогрева помещения.

Подобные приборы очень удобны в эксплуатации и экономичны, так как работают от самого дешевого на сегодня вида топлива. Такой аппарат значительно компактней, чем два отдельных прибора.

Таким образом, двухконтурный газовый котел работает по довольно простой схеме. Особая конструкция позволяет решить сразу две задачи, очень важные для обеспечения комфортного быта: тепло в доме и постоянный доступ к горячей воде.

Как вам статья?

Подключение коммуникаций

Подводку к газовой магистрали и монтаж соединений выполняют представители соответствующих служб, поскольку нормы подключения газового котла предусматривают выполнение этих работ организациями или лицами, имеющими специальное разрешение. Своими руками выполнять эти работы не допускается, нужно только приобрести и узаконить счетчик, а также купить газовый фильтр.

Другой важный этап – это подключение газового котла к дымоходу надлежащим образом. Агрегаты, работа которых зависит от естественной тяги, должны быть врезаны в вертикальную шахту либо присоединены к вертикальной дымоходной трубе высотой не менее 5—6 м. Выполняя монтаж горизонтального участка дымохода из отдельных элементов, надо следить, чтобы они входили один в другой по ходу движения продуктов горения, а не наоборот. Врезка в вертикальный канал тщательно герметизируется материалами, стойкими к высокой температуре.

Поскольку средства автоматизации, электроприводы и циркуляционный насос, которыми снабжается подавляющее большинство отопителей, питаются электроэнергией, понадобится выполнить подключение газовых котлов к электросети. Здесь больших сложностей не возникает, важно правильно и безопасно подвести электроэнергию в помещение топочной и поставить там несколько розеток. Требования просты:

• Розетки должны быть заземлены, то есть, в помещение нужно завести 3 провода, один из которых — заземление.
• Не следует располагать розетки вблизи запорной арматуры или предохранительного клапана.
• Степень изоляции проводов нужно соблюдать в соответствии с инструкцией по эксплуатации отопительного оборудования.
• Штепсельные или другие розетки надо установить так, чтобы включаемые в них провода не свисали и не касались горячих поверхностей или оборудования.

Не стоит забывать о зависимости газовой установки от электричества, особенно когда в вашем районе происходят частые ее отключения. В связи с чем рекомендуем приобрести источник бесперебойного питания для котла. В противном случае вы рискуете остаться не только без света, но и без тепла в доме.

Три способа и схемы для простых и сложных систем

Обвязка котла отопления — комплекс оборудования, необходимого, для подключения теплогенератора к системе водяного отопления и горячего водоснабжения. При необходимости могут быть добавлены дополнительные контуры: подогрева воды в бассейне, воздуха в приточно-вытяжной вентиляции и т.

Что входит в обвязку

Помимо самого теплогенератора, в обвязку в обязательном порядке входят:

• Запорная арматура — краны позволяют перекрывать подающие и обратные трубопроводы, отключая оборудование для ремонтных и сервисных работ от магистрали с теплоносителем.
• Расширительный бачок, открытый либо закрытый (зависит от типа системы), компенсирует термическое расширение теплоносителя.
• Группа безопасности — в случае превышения давления в системе более критического (как правило, происходит из-за перегрева) стравливает необходимый для нормализации давления объём теплоносителя.
• Трубопроводы подающего и обратного потоков, подающие теплоноситель к теплогенератору и соединяющие обвязку с контурами.
• Кран подпитки нужен для пополнения системы теплоносителем. Хотя, в открытом варианте его может и не быть: взамен испарившегося объёма жидкость можно долить через расширительный бак, расположенный в верхней точке, зачастую на чердаке.
• Развоздушиватели для стравливания воздуха из системы.

Помимо перечисленного, в обвязку котла отопления могут входить: циркуляционный насос, гидрострелки, теплообменники, приборы управления. Подключение теплогенератора к горячему водоснабжению также считают элементом обвязки, определяется оно типом котла и наличием бойлера.

На заметку: многие газовые и электрические теплогенераторы уже оснащены дополнительным оборудованием, встроенными насосами, бойлером, группой безопасности.

От чего не зависит схема обвязки

Сначала скажем, от чего не зависит схема обвязки котла отопления. По гидравлической части не имеет значения вид топлива или энергии, которое использует теплогенератор. Схемы обвязки газового, электрического и твердотопливного котла отопления ничем особенным не отличаются. На входе/выходе теплоносителя нет большой разницы, пеллеты ли служат источником энергии, газ или дизельное топливо. В сложных системах специалисты учитывают тип теплогенератора при выборе рациональной схемы обвязки, но разница эта незначительна. Также ни на что не влияет, помимо конфигурации, обвязка напольного и настенного котла отопления. Но вот одноконтурные и двухконтурные котлы по обвязке различны в части подключения к системе горячего водоснабжения.

От чего зависит схема обвязки

Главным образом схему обвязки котла отопления и состав оборудования определяет структура системы в целом: открытая она или закрытая, наличие водонагревателя, тёплых полов, дополнительных контуров и т. Функционал и схема системы в целом диктуют схему обвязки теплогенератора в частности.

В зависимости от общей сложности системы и режима её эксплуатации подключение (гидравлическая развязка) котла к контуру отопления может быть осуществлено несколькими способами:

Прямое подключение подходит для несложных систем без тёплых полов. Магистральный трубопровод контура, по которому циркулирует теплоноситель, проходит непосредственно через теплогенератор. Промежуточные устройства не предусмотрены. Обвязка, выполненная по прямой схеме, проста, недорого обходится. В том случае, когда котёл укомплектован необходимым оборудованием (насос, расширительный бак, группа безопасности), обвязка может состоять лишь из трубопроводов, соединяющих теплогенератор с системой, запорной арматуры и крана подпитки.

Подключение через гидравлический разделитель

В тех системах, где имеются отопительные контуры с разной температурой нагрева (в контуре тёплых полов она на 30-50 ºС ниже, чем в радиаторах) прямое подключение может вызывать несогласованность работы отдельных подсистем из-за их взаимного влияния. Как результат, температурный режим в различных контурах и помещениях будет недостаточно стабилен. Чтобы этого избежать, теплогенератор подключают к системе через термогидравлический разделитель (гидрострелку).

Если говорить упрощённо — гидрострелка это труба большого диаметра с подключенными к ней патрубками как от подающей/обратной линии котла, так и от всех отопительных контуров. Разделитель призван обеспечить полную гидравлическую развязку, оптимальный режим работы подсистем.

Гидравлический разделитель может быть полезен не только в многоконтурных системах. Обвязка твердотопливного котла отопления, подключенная через стрелку, даже при наличии одного контура частично компенсирует неравномерность теплогенерации дровяного котла.

Подключение через теплообменник

Существует возможность подключения генератора тепла через дополнительный теплообменник. Теплоноситель в контурах теплогенератора и отопления полностью разделён и циркулирует автономно по своим замкнутым контурам, не смешиваясь. Передача энергии происходит косвенным образом. Такое подключение встречается достаточно редко, но незаменимо в тех случаях, когда в контурах котла и отопления используется теплоноситель с разной температурой замерзания либо один из контуров открытый, а другой — закрытый. Через теплообменник может быть подключена не вся система, а только её часть, например, обогрев теплицы.

Камин или каминопечь с «водяной рубашкой» лучше обвязывать в открытом контуре. При интеграции его в качестве дополнительного обогрева к современной закрытой системе подключение производят через теплообменник.

Подключение горячего водоснабжения (ГВС)

• Двухконтурные котлы, второй контур которых предназначен для нужд ГВС, по горячей воде могут быть подключены любым из перечисленных выше способов, в большинстве случаев самым рациональным является прямой.
• Одноконтурные, интегрируемые с накопительным водонагревателем косвенного нагрева, позволяют получать более комфортное и экономное горячее водоснабжение. При наличии в доме более двух-трёх точек водоразбора температура воды во всех смесителях будет одинакова и стабильна, опасность перегрева отсутствует.

Тем нашим читателям, кто подумывает о том, чтобы смонтировать котельную самостоятельно, советуем осторожно относиться к многочисленным статьям в интернете на тему «как обвязать котел отопления», «обвязка котла отопления полипропиленом» и подобным им. Что касается полипропилена, то его в котельной как раз нужно использовать ограниченно. Если генератор тепла работает не в низкокотемпературном режиме, первые метр-полтора подающих трубопроводов от теплогенератора лучше выполнить из медных либо стальных оцинкованных труб. Это дороже, но металл стабильнее по отношению к температурным расширениям, чем пластик. Можно ли выполнить обвязку котла самостоятельно? При наличии некоторых технических навыков по прямой схеме подключения — да, но без опыта работы придётся потрудиться над герметизацией соединений. За выполнение сложных обвязок через термогидроразделитель в многоконтурных системах, не обладая специальными знаниями, лучше не браться, слишком дорого обойдётся исправление ошибок. Доверьте эту работу профессионалам.

Обвязка котла отопления и её схема для настенного и напольного котла

Схема обвязки котла отопления практически не зависит от типа топлива, которое использует теплогенератор. Рациональная обвязка газового котла отопления, так же,

Инструкция по эксплуатации

Тут сложно дать конкретные рекомендации, обусловлено это тем, что рекомендации у каждого производителя свои. Но есть несколько общих правил, которые необходимо выполнять для нормальной работы вашего котла. Во-первых, между трубопроводом и теплообменником имеется специальный фильтр. Так вот, периодически его нужно чистить или менять. Как часто это делать, узнайте в паспорте. Еще одно требование – следить за давлением в системе. В большинстве случаев оно не должно падать ниже 0,5-0,75 Бар. Если показатель ниже, необходимо добавить воды в систему, если выше, то наоборот, спустить определенное количество носителя. Зачастую имеется два клапана, а также манометр, показывающий давление. Если стрелка находится в зеленой зоне, то все нормально. Есть одна хитрость, которая заключается в уменьшении количества накипи в системе. Заключается в том, чтобы не повышать температуру носителя выше 45 градусов по Цельсия. При повышении происходит распад солей и других элементов, которые образуют плотный налет.

Схема обвязки настенного двухконтурного газового котла

Владельцы загородных домов в процессе строительства должны решить очень важный вопрос, как будут отапливаться помещения. Как правило, частные дома не имеют возможности подключения к центральной системе отопления, поэтому приходится искать альтернативные варианты.

Есть несколько способов обустроить автономную отопительную системы у себя дома. Популярностью пользуется вариант с газовыми двухконтурными котлами. Система, функционирующая на голубом топливе, отличается рядом преимуществ. Она надёжная и доступная, так как газ на наших территориях не находится в дефиците. С его помощью можно обустроить такую сетку, что тепло будет не только в небольшом доме, но и коттедже.

Традиционная схема обвязки газового настенного котла

Чаще всего владельцы отдают предпочтение двухконтурным котлам. Они функциональные и надёжные, позволяют обеспечивать дом не только теплом, но и горячей водой. На рынке представлено множество моделей отопительного оборудования. Эффективность системы зависит не только от прибора, но и от качества выполнения монтажных работ. Перед тем как приступать к монтажу, нужно ознакомиться с устройством прибора, а также понять, какова схема обвязки двухконтурного газового котла.

Устройство двухконтурного котла

Настенные двухконтурные котлы очень выгодны и удобны. Основным их преимуществом являются компактные размеры. Установить оборудование можно почти в любом помещении, например, в ванной или кухне. Конечно, специалисты рекомендуют доверять монтаж отопительных приборов профессионалам, однако, при большом желании это можно сделать самостоятельно, предварительно ознакомившись с устройством, принципом работы и нюансами установки котла. А ещё необходимо выяснить, какая схема обвязки настенного двухконтурного газового котла.

Настенный котёл являет собой что-то наподобие маленькой котельной. Состоит он из таких элементов:

Устройство настенного газового котла

Схема обвязки определяется типом теплообменника.

Схемы обвязки

Итак, к двухконтурному газовому котлу примыкает пять труб. По одной транспортируется топливо, по остальным – циркулирует вода. Если с выходом для газа всё понятно, то с каналами для воды придётся повозиться.

• одна труба предназначена для соединения патрубка основного теплоносителя с обратным контуром отопительной системы;
• второй канал соединяет этот же теплоноситель с другого ракурса с трубой подающего контура;
• третий канал служит для соединения патрубка дополнительного теплоносителя с водопроводной трубой;
• и четвёртая труба соединяет канал, подающий горячую воду в кран, со вторым теплоносителем.

Схемы обвязки различных газовых котлов

Монтажная схема обвязки газового двухконтурного настенного котла определяет его принцип работы. В данном случае получается следующим образом.

• Сначала происходит распределение воды из основного теплообменника.
• Далее через трехходовой кран отопительный контур закрывается, а теплоноситель начинает поступать в дополнительный теплообменник. Происходит нагревание горячей воды, отопление пока в режиме ожидания.
• Когда кран с горячей водой закрывается, система сразу же переключается на нагревание теплоносителя, который циркулирует по трубам отопления.

Обратите внимание! Эта схема не лишена недостатков. Для семьи, состоящей из двух-трёх членов, такого котла будет вполне достаточно. Если же семья большая, отопительная система этого типа не сможет обслуживать дом эффективно. В процессе эксплуатации будут возникать неприятности.

Если же к системе ещё подключён бойлер, то схема будет слегка отличаться от общей. Количество труб не изменяется. В данном случае обогревательный контур бойлера закольцовывается с дополнительным теплообменником. Водопроводная труба соединяется непосредственно с самим бойлером, не контактируя с теплообменником. Из бойлера горячая вода транспортируется к крану. Горячая вода есть, при этом отопительная система своё функционирование не прекращала.

Данная схема отличается неоспоримыми преимуществами, среди которых можно выделить такие:

• предупреждается засорение теплообменника осадком, который остаётся после нагревания воды из водопровода;
• при использовании горячей воды отопительная система не выключается.

Схема обвязки котла с бойлером

Но может возникнуть вопрос, для чего устанавливать дополнительный бойлер, если котёл двухконтурный и обязан обеспечивать дом горячей водой. Это может показаться невыгодным. Однако, есть случаи, когда без такого решения не обойтись, например, если котёл уже установленный, с обогреванием дома справляется хорошо, а вот горячей воды для семьи мало.

Немного отличается от вышеописанного варианта правильная схема обвязки двухконтурного газового котла, которая функционирует вместе с электронагревательным прибором. Основной патрубок дополнительного теплообменника соединяется с водопроводом, второй патрубок – с нагревательным прибором. Смесители с электробойлером соединяются посредством труб.

Эта схема довольно выгодна в ряде случаев. В бойлере есть всегда горячая вода, температура поддерживается при помощи специального нагревателя. Если купить прибор достаточного объёма, вы никогда не будете сталкиваться с проблемой нехватки горячей воды. Можно сэкономить и на топливе и на электроэнергии, так как вода в отопительный прибор будет поступать уже тёплая. А ещё не будет перерывов в работе отопительной системы.

Важные моменты

Организовать системы отопления и горячего водоснабжения можно несколькими способами. Газовый настенный двухконтурный котел является одним из лучших вариантов повысить комфорт проживания в загородном доме. Чтобы в процессе эксплуатации не возникало непредвиденных ситуаций, следует позаботиться о качественном монтаже. При покупке прибора обратите внимание на его мощность, хватит ли её для обеспечения комфорта семьи.

Обратите внимание! В качестве теплоносителя может выступать не только вода, но и антифриз. Если использовался сначала один вид, а потом предусматривается закачка второго, следует предварительно тщательно промыть трубопровод. При соединении антифриза с молекулами воды может произойти взрыв.

Если для организации отопительной системы дома выбран качественный двухконтурный газовый котёл, и правильно выполнены монтажные работы, вам не придётся сталкиваться с такими неприятностями, как сбои в работе отопительной системы, протечки и утечки, нехватка горячей воды или недостаточно высокая температура в помещениях. Чтобы предупредить проблемы, доверьте установку отопительного оборудования профессионалам, ведь это не так просто, как может показаться на первый взгляд.

Схема обвязки настенного двухконтурного газового котла: монтаж

Какой может быть схема обвязки настенного двухконтурного газового котла? Преимущества схем с бойлерами или электрическими нагревательными приборами. Что нужно

Подача горячей воды

Система горячего водоснабжения включается только при непосредственном повороте вентиля водопроводного крана.

Возникновение потока провоцирует срабатывание трехходового клапана: таким образом осуществляется запуск отопительной системы.

Параллельно появляется пламя в газовой горелке, если она еще пребывала в отключенном состоянии.

Как правило, до появления горячей воды из крана проходит несколько секунд.

Также важно разобраться, как греет воду двухконтурный котел.

Как указано выше, при его включении система отопления отключается.

Регулировка всей этой процедуры осуществляется благодаря трехходовому клапану, перенаправляющему определенный объем нагретой воды внутрь вторичного теплообменника (пламя на вторичке полностью отсутствует).

Поступивший теплоноситель начинает обогревать циркулирующую в теплообменнике воду.

Несмотря на некоторую сложность схемы из-за малого циркуляционного круга теплоносителя двухконтурные газовые котлы, имеющие раздельные теплообменники, отличаются простотой обслуживания и ремонта.

Популярны также котлы ОГВ, позволяющие эффективно подавать горячую воду.

Схема двухконтурного котла

Давайте поговорим о том, как правильно подключить устройство. Зачастую этим занимаются профессионалы, но если вы решили сделать это сами, то без определенных знаний ничего не выйдет. Во-первых, двухконтурный газовый котел, принцип работы которого мы уже рассмотрели, должен предусматривать механический фильтр на входе. Желательно предварительно установить отсекающий кран на обратку котла. Делается это для того, чтобы не нужно было завоздушивать систему при поломке агрегата. После монтируется непосредственно котел, дальше подводятся коммуникации, то есть водоснабжение, газ, а также устанавливают коаксиальные трубы для отвода продуктов сгорания и подачи кислорода. В любом случае пуск системы осуществляется под контролем газовой службы. Не забывайте о том, что котел газовый двухконтурный напольный или настенный должен быть установлен строго по уровню.

Как правильно провести подключение двухконтурного газового котла

Установка двухконтурного газового котла позволяет убить сразу двух зайцев — обеспечить теплоносителем систему отопления дома и организовать горячее водоснабжение для бытовых нужд. То есть один котел решает две достаточно серьезные задачи. Вот почему подобные агрегаты в последнее время так популярны у жителей загородных поселков.

Подключение двухконтурного газового котла — дело непростое, но если в нем разобраться, то можно провести монтажный процесс своими руками.

Основная масса моделей котлов этого вида работает в режиме — 6 литров горячей воды за одну минуту. Неплохой показатель, но он возможен только при правильной установке и подключении агрегата. Принцип работы этого отопительного прибора основан на существовании двух контуров, каждый из которых работает отдельно, то есть независимо. Один из них обеспечивает теплоносителем систему отопления, а второй — систему горячего водоснабжения.
