Устройство и минимальная комплектация

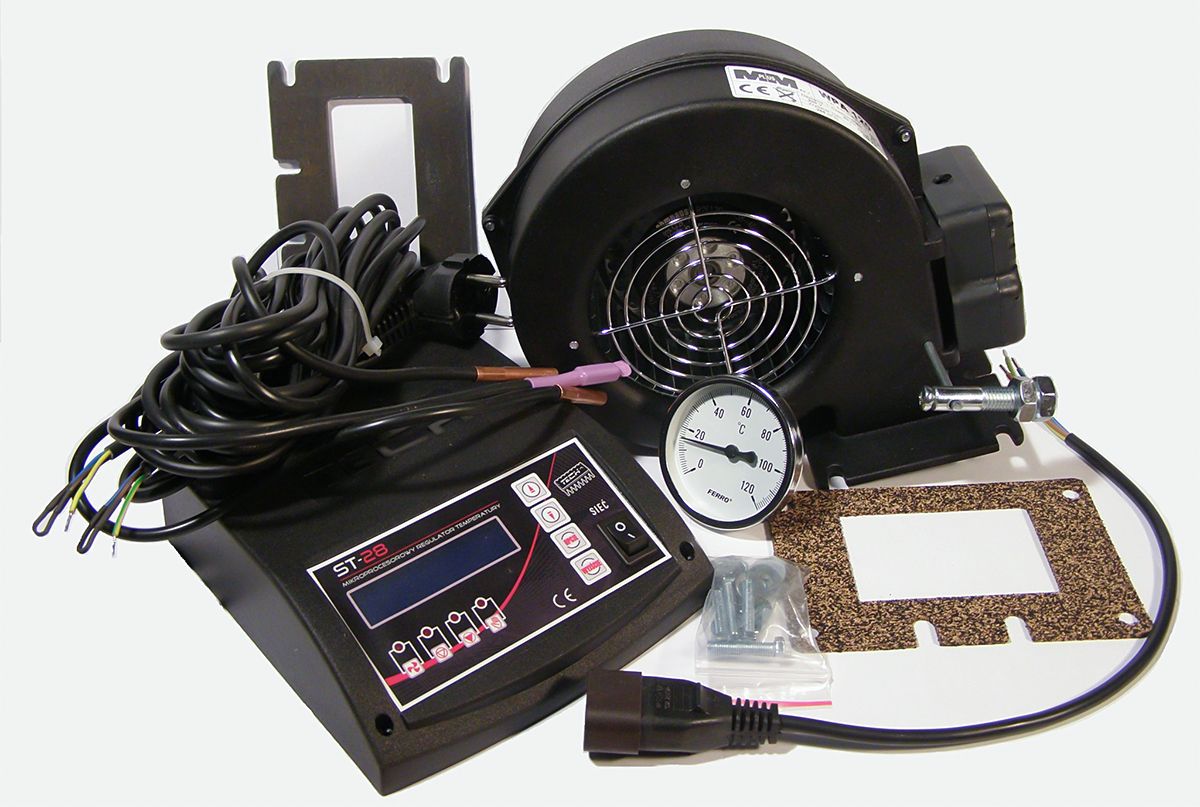

Автоматика безопасности газовых котлов по функциональным модулям для разной модификации практически не отличается между собой. Она состоит из первичных датчиков, которые измеряют контролируемый сигнал на газовой, водной среде и дымовых газах, и контролера, который сравнивает полученные сигналы с установленными предельными показателями. После обработки результата контроллер подает команду на газовые и водяные клапаны, которые открывают/закрывают подачу рабочей среды.

Этот комплект работает и в системе защиты котла, и в системе регулирования. Отличие между ними заключается в том, что защита при превышении допустимых параметров прекращает подачу топлива мгновенно, а система регулирования настраивается по температуре теплоносителя в водяном контуре и поддерживается регулирующими клапанами, которые увеличивают или уменьшают расход газа или воды.

Купить автоматику для котла отопления можно в нашем интернет-магазине.

Минимальная комплектация КИПиА зависит от того, какую именно защиту нужно обеспечить. Согласно нормативам необходимы:

• контроль пламени, датчик пламени и клапан отсекатель, прекращающий подачу газа при отрыве факела;
• защита от высокого/низкого давления в топочном отопительном контуре, датчик давления;
• защита от высокой/низкой температуры в контуре котла, термопара;
• защита от низкого разрежения в топке, датчик тяги;
• защита от загазованности в топочной, датчик загазованности.

Важно! Автоматика для любого газового котла в обязательном порядке комплектуется системами звуковой и световой сигнализации, которая предупреждает обо всех аварийных ситуациях в работе котла.

Современные газовые котлы имеют ЖК-дисплеи, на которых отображаются все фактические параметры в режиме реального времени и системные сообщения, помогающие пользователю качественно управлять оборудованием.

Схема котловой автоматики

Какая автоматика лучше – механическая или электронная

Приборы, контролирующие работу отопительного оборудования, могут быть механическими или электронными. В бюджетных моделях газовых котлов в большинстве случаев используется вариант механического, ручного управления. Несмотря на то, что уровень технического прогресса достиг небывалых высот, механика остается надежным и проверенным средством. Автоматика безопасности газовых котлов, действующая в ручном режиме управления, на порядок дешевле. Принцип работы большинства моделей котлов с ручным управлением прост и понятен для бытового использования.

Регулятор интенсивности подачи теплоносителя в радиатор системы водяного отопления

Блок автоматики механического принципа действия проще в обслуживании и ремонте. Разборка такого агрегата вполне по силам специалисту – теплотехнику, осуществляющему профилактический осмотр котельного оборудования в вашем доме.

Ручное, механическое управление газовым котлом не зависимо от электроснабжения — владелец жилья самостоятельно выставляет нужную для обогрева жилого помещения температуру, все остальное зависит от законов физики, которые заложены в основу работы механизма.

Для справки: теплообменник оснащен термопарой —  механизмом на основе пластины, скомбинированной из двух частей — стальной и никелевой. В процессе нагрева пластина удлиняется, а при охлаждении — уменьшается в длине, воздействуя на клапан, который открывает или закрывает подачу газа в рабочую зону. На основе такого же принципа работает  и регулятор тяги, которой оснащаются газовые котлы с открытой камерой сгорания. Биметаллическая пластина при повышении температуры до критической отметки (более 750С) выгибается, размыкая цепь. При уменьшении пламени, пластина возвращается в естественное положение. Все просто и понятно.

Иной принцип работы заложен в автоматике с электронной начинкой, использующей не физические свойства материалов и сред, а принципиально другой способ передачи сигнала оборудованию.

Механическая автоматика

Ручная регулировка бытовых газовых котлов обеспечивается введенными настройками заданного диапазона оптимальных показателей значений температуры. Розжиг фитиля пламени камеры горения запускает термостат, чувствительный к изменениям среды теплоносителя.

Горелка газового котла

Температурный регулятор нагнетает подачу газа к горелке, когда вода остывает в контуре системы отопления, и перекрывает поток при достаточном нагреве. Монтируется термодатчик в газопровод. Оснащен он такими узлами:

• термоэлемент;
• группа рычагов;
• пружинный патрубок;
• сердечник.

Сердечник – латунная трубка и инваровый стержень, чувствительный элемент, реагирующий на изменения состояния теплоносителя. Изменяя длину, открывает и перекрывает клапан, корректируя подачу энергоносителя к камере горения прибора.

Электронные автоматические системы контроля

Наиболее распространенный вид автоматики, который используется в бюджетных моделях котлов – электронный термостат.

Прибор устанавливается внутри помещения и управляет обогревом на основе сигналов выносного термодатчика, расположенного в актуальной зоне помещения. При снижении температуры ниже установленного предела на котел подается сигнал о включении. При достижении оптимальных температурных параметров датчики передают в систему сигнал о выключении. Термостаты комнатные имеют с газовыми котлами кабельное соединение.

В данном случае наличие термостата обеспечивает оптимальную температуру нагрева газового котла и экономичность расхода голубого топлива. На сегодняшний день в продаже представлены термостаты нескольких типов, отличающиеся функциональностью, техническими характеристиками и способом монтажа. Программируемые приборы обеспечивают поддержание внутри жилого помещения оптимального температурного режима в течение заданного периода времени.

На заметку: некоторые модели могут осуществлять автоматический контроль над работой газового котла в течение суток, другие образцы техники способны контролировать работающий агрегат в течение недели. Производятся также приборы автоматического контроля беспроводного действия, позволяющие дистанционно контролировать работу котла. Радиус действия современных дистанционных систем управления, в зависимости от выбранной модели, составляет 25-100 м.

Эксплуатация автоматики

Автоматика газового котла имеет предустановленные настройки, поэтому пользователю потребуется задать только температуру теплоносителя. А произвести первый запуск, проверку и наладку котла может только специалист сервисной компании. Он же должен осуществить предпусковую настройку.

В видео показывают, как правильно произвести запуск автоматики котла

https://youtube.com/watch?v=yZ22QfKnXMo%3Frel%3D0

При первом пуске котла специалист должен не только проверить работоспособность системы автоматики, но и ознакомить пользователя с правилами эксплуатации и обслуживания газового оборудования и систем КИПиА.

После завершения настройки котла и КИПиА оборудование ставят на гарантийное обслуживание. В этот период сервисная компания периодически и бесплатно выполняет проверку исправности и замену неисправных узлов автоматики, а также повторную настройку, если уровень автоматизации котла не отвечает действующим нормативам и условиям эксплуатации.

Важно! Пользователь не должен самостоятельно разбирать блоки и узлы системы КИПиА котла, поскольку в этом случае гарантийные обязательства завода-изготовителя будут аннулированы.

Сколько стоит автоматика котла

Стоимость варьируется от нескольких тысяч рублей, до половины стоимости котла. На цену влияет несколько факторов:

• Страна производитель.
• Тип автоматики.
• Комплектация.

Отечественная автоматика в полной комплектации, включающей горелочное устройство, запальник и мультиблок управления, обойдется приблизительно в 5-6 тыс. руб. За эту сумму, можно приобрести комплект АПОК – 1, Искра, Вакула и т.

Итальянская автоматика управления на базе микропроцессора, будет стоить, начиная от 10 тыс. руб. и выше. Стоимость мультиблока, приблизительно на 1-2 тыс. руб. выше, чем у отечественного аналога.

Какие функции выполняет автоматика для газовых котлов

Функционал, который обеспечивает автоматика для газовых котлов, довольно широк. Он простирается от простого пуска и контроля до регулирования температурного режима в разных помещениях на многих уровнях. Все зависит от выбранной модели. Следует ориентироваться на то, какие требования предъявляет покупатель к установке.

Обзор популярных производителей

От исправной работы автоматизации систем безопасности теплового оборудования будет зависеть продолжительность безотказного функционирования таких бытовых приборов, а также сохранность имущества и жизни людей. Учитывая этот факт, к выбору автоматических датчиков следует подойти в высшей степени ответственно.

Приобретение продукции популярных производителей, несмотря на более высокие расценки, является более выгодным, ведь такие элементы прослужат дольше, а надёжность оборудования известных фирм не в пример выше дешёвых аналогов, изготовленных кустарными методами. Наиболее популярными производителями такого вида оборудования являются:

• Орион. Отечественный производитель высококачественного оборудования для автоматических систем теплового оборудования. При этом, продукция фирмы находится в бюджетном ценовом диапазоне. Системы безопасности «Орион» устанавливаются, как правило, в напольные газовые котлы, которые были произведены в России.
• Honeywell. Американская компания, производящая автоматические системы высочайшего класса уже более 100 лет. Различные клапаны и реле, продаваемые под этим брендом, при правильной эксплуатации прослужат не менее 10 лет.

Любой образец автоматики, выпускаемый этими фирмами можно использовать без каких-либо опасений. Многоуровневый контроль на производстве и предпродажная подготовка практически исключают вероятность приобретения бракованных изделий.

Орион

Автоматическое устройство Орион изготовляется в России. В комплектацию прибора входят пьезоэлектрический розжиг и датчик тяги.

Прибор Орион выглядит просто и имеет минимальный набор функций. Его возможности не слишком велики, но, благодаря лояльной стоимости и элементарному способу управления, агрегат пользуется спросом

Устройство отключает газ в случае произвольного затухания горелки или отсутствия нужной тяги. Когда температура воздуха в помещении снижается, термостат активирует подачу топлива и работа котла возобновляется.

Переход в режим уменьшения пламени при достижении определенной (заданной пользователем) температуры происходит автоматически и позволяет экономить топливный ресурс.

Honeywell

Кроме недорогих бюджетных моделей компания Honeywell выпускает и другие виды автоматического оборудования, например, люксовые хронотермостаты премиум-серии СТ либо программированные термостаты Honeywell YRLV430A1005/U.

Прибор YRLV430A1005/U при максимально широком функционале обладает дружественным интерфейсом и не вызывает у клиентов никаких сложностей в процессе использования. Стоимость изделия довольно высока, но все же ниже, чем у конкурентов, предлагающих сходные по характеристикам модели

Эти электронные панели позволяют задать греющему оборудованию самые подробные и точные настройки, вплоть до изменения температурного режима несколько раз в день в зависимости от времени суток, погодных условий и личных пожеланий.

Honeywell 5474

Прибор Honeywell 5474 изготовляется немецким концерном Honeywell, уже более сотни лет специализирующимся на разработке и продаже различных видов автоматики. Корректно работает с бытовыми газовыми котлами мощностью до 32 кВт.

Honeywell 5474 – энергонезависимый прибор для управления системой отопления. Оснащен микрофакельными горелками из жаропрочной нержавеющей стали. Они обеспечивают более качественное сгорание газа, снижают выброс в атмосферу вредных веществ и не дают лишней саже откладываться в дымоходе

Автоматическая система Honeywell 5474 снабжена базовым набором контролирующих функций, которые гарантируют эффективную работу котла при абсолютной безопасности для пользователей.

Изделие в авторежиме поддерживает заданную температуру теплоносителя (от 40 до 90 градусов), отключает котел в случае прекращения подачи топлива, отсутствия тяги нужного уровня в дымоходе, возникновения обратной тяги или затухания горелки.

EUROSIT 630

Автоматический энергонезависимый блок EUROSIT 630 производства итальянской компании Sit Group (Eurosit) по продажам занимает лидирующее место на рынке.

Считается универсальным и эффективно работает с парапетными и напольными котлами мощностью от 7 до 24 кВт. Включение/выключение, поджиг запальной горелки и установка желаемой температуры осуществляются с помощью одной ручки с кнопкой.

Модуль Eurosit 630 – это современный агрегат для управления газовым оборудованием. Полностью соответствует международным стандартам и требованиям безопасности, предъявляемым к таким устройствам. Имеет евросертификат качества и гарантию от производителя

Изделие отличается высоким уровнем надежности, выдерживает значительные эксплуатационные нагрузки и имеет обширный функционал. Конструктивные элементы «прячутся» в корпусе, к которому подводятся кабели датчиков и прочие соединительные трубки.

Время зажигания отопительного котла при помощи автоматики Eurosit 630 составляет 10 секунд. Газ сразу же подается в систему и очень скоро помещение прогревается до заданной температуры

Внутри агрегата располагаются отсекатель, пружинный клапан и регулятор давления. Подвод газа осуществляется снизу или сбоку сообразно пожеланиям пользователя. По стоимости агрегат входит в разряд бюджетных.

Разновидности

Все оборудование автоматического газового водонагревателя, контролирующее режимы отопительной системы, в общем можно разбить на две основные составляющие. Причем, к первой группе относятся приборы безопасности, способные удерживать работу агв в заданном температурном диапазоне, и обеспечивать надежность системы.

Ко второй группе относится автоматика безопасности предназначенная обеспечивать наиболее комфортную эксплуатацию агрегатов. Например, для этой цели служит встроенный электророзжиг или электронный термометр.

В обязательный перечень автоматики безопасности, используемых газовых котлов, включена регламентированная группа элементов.

• Узел, производящий контроль над дежурным пламенем. В его состав должны быть включены элементы автоматики для газовых агрегатов, обладающие способностью самостоятельно останавливать подачу газа.
• Блок, контролирующий параметры нагрева теплоносителя, способный останавливать нагрев при достижении предельно допустимой отметки.
• Модуль, осуществляющий контроль над тягой, способный прерывать подачу газа к действующей горелке при нарушениях отвода выхлопа.
• Предохранительный клапан, позволяющий производить сброс излишков давления в теплоносителе.

При наличии всех указанных элементов, обеспечивающих регулировку оборудования имеющегося газового котла, имеющаяся отопительная система признается пригодной для безопасного использования и допускается к работе. Об этом заносится запись в журнал автоматики безопасности водогрейного котла.

Конструкция автоматики

Всю внутреннюю оснащенность автоматики для газовых котлов, которая применяется при монтировании отопительной системы, можно разделить на категории, их всего две:

• первая категория – это те приборы, которые обеспечивают безопасную и верную работу всего оборудования котла;
• вторая категория – это те устройства, которые могут значительно повысить комфорт при пользовании котлом.

Автоматика безопасности газовых котлов состоит из следующих элементов:

• тот модуль, который обеспечивает контроль над пламенем. Он состоит из термопары и газового клапана, работающего, как электромагнитный, и перекрывающего подачу топлива;
• также там есть то устройство, которое защищает от перегрева систему и поддерживает необходимый температурный режим, такую задачу берет на себя термостат. Он самостоятельно, по необходимости, включает либо отключает котел, в те моменты, когда температура приближается к заданным пиковым отметкам;
• тот датчик, который контролирует тягу. Этот прибор работает на основании колебаний, зависящих от того, как изменяется положение пластины биметаллической. Она, в свою очередь, соединяется с клапаном газовым, прекращающим подачу газа на горелку;
• также есть клапан предохранительный, который может отвечать за сброс излишек теплоносителя (например, воздуха или воды) в контуре. Некоторые производители сразу же предусматривают элемент, помогающий сбрасывать излишки.

Устройства, которые входят в систему безопасности, поделены на следующие типы:

• механические;
• и работающие от источника питания.

Они работают либо под воздействием привода и контроллера, который ими управляет, либо координируются электронным способом.

Автоматика обеспечивает пользователю более комфортный функционал, который является дополнительным:

• автоматический поджиг горелки;
• модуляция интенсивности пламени;
• самодиагностические функции.

Но таким функционалом не ограничивается внутренняя конструкция моделей.

В некоторых конструктивных особенностях моделей есть такие дополнения, как отправка данных и обработка их электронной системой на оснащённом контроллерами и микропроцессорами оборудовании. Дальше происходит следующая ситуация: на основании полученных данных сам контроллер начинает регулировку команд, которые приводят в действие приводы системы автомата.

Механическая автоматика газового котла тоже требует детального рассмотрения.

• Газовый клапан полностью перекрыт, и установка отопительная находится в нерабочем состоянии.
• Для того чтобы запустить газовый котел механический, выжимается шайба, обеспечивающая пуск топлива и открывающая клапан.
• Клапан под воздействием шайбы открылся, и газ потек на запальник.
• Осуществляется поджиг.
• После этого начинается постепенный разогрев термопары.
• На электрический запорный магнит подается такое напряжение, которое обеспечивает его открытое положение, для того чтобы доступ топлива не перекрывался.
• Механический поворот шайбы регулирует нужную мощность устройства газового обогрева, и топливо в нужном объеме и с необходимым давлением подходит на саму горелку. Происходит возгорание топлива, и котельная установка начинает существовать в рабочем режиме.
• И после этого этот процесс контролирует термостат.

Причина установки автоматики

Газовые котлы для системы отопления и ГВС относят к высокоопасным устройствам из-за взрывоопасности газа и пароводяной смеси, высокого давления и температуры воды, отравляющих дымовых газов. Чтобы защитить котельное оборудование и его пользователя от этих опасных факторов, по требованию Госгортехнадзора на газовом котле любого типа должна быть установлена автоматика.

Устройство, комплектация и функционал КИПиА зависит от вида котла, его конструкции, температурного режима во внутреннем контуре топки и системе отопления. Это определяется производителем котельного оборудования. Соответствие котловой автоматики государственным требованиям подтверждается выдачей государственной сертификации на конкретную модель котла. Несертифицированное оборудование к установке не допускается и не будет допущено к эксплуатации представителями Горгаза.

Котельная с напольным котлом

Производители

По отзывам пользователей и результатам многолетней эксплуатации устройств выделяют лучшие страны-производители систем автоматики и безопасности котлов. Это Италия, Германия и Польша. Современные отечественные котлы также выпускают с автоматикой, произведенной в ЕС. Промышленные и мощные энергетические котлы комплектуют отечественными системами КИПиА.

Наиболее популярная отечественная автоматика для бытовых котлов и газовых колонок – Орион, однако она не может сравниться по функциональности с мощными устройствами от Honeywell, SIT Group и КАРЕ.

Газовый котел Vaillant

Польская автоматика КАРЕ

Польская автоматика рассчитана на работу с котлами мощностью до 100 кВт, способных обеспечить отоплением и горячей водой дома общей площадью до 1000 м2. Работает при давлении газа от 0,630 до 1,760 кПа и температуре теплоносителя до 95 °C.

Устройство автоматики газового котла бренда КАРЕ: терморегулятор, газовый клапан-отсекатель, электромагнитный клапан, пьезорозжиг, датчик температуры, давления и разрежения в топке. При выходе из строя одного из элементов легко произвести его замену, не потребуется менять весь комплект.

КАРЕ выполняет защитное отключение котла при отрыве факела на горелке, отсутствии разрежения в топке, высокой температуре и давлении воды в нагреваемом отопительном контуре. Регулирование тепловых процессов котла производят с учетом температуры теплоносителя.

В видео показываю, как настроить котел с автоматикой КАРЕ

https://youtube.com/watch?v=MaV3L43qe0o%3Frel%3D0

Итальянская автоматика SIT Group

Автоматика для газовых котлов отопления Евросит 630 может быть установлена в газовые котлы как отечественного, так и зарубежного производства мощностью до 20 кВт. Учитывает работу механического многофункционального регулятора газа с термоэлектрической системой контроля по факелу.

Регулирующие клапаны Sit Group идут в комплекте с пьезорозжигом, могут работать с предельным давлением газа перед котлом от 3 до 50 Мбар, что соответствует рабочим параметрам отечественных газовых сетей.

Газовые клапаны бренда SIT Group

Немецкая автоматика Honeywell

Бренд относится к сегменту премиум. Автоматика может быть промышленной, бытовой, для автономных систем отопления.

Можно установить для использования с бытовым котлом мощностью от 10 до 100 кВт. В комплект включен набор контроллеров, отвечающих за безопасную работу оборудования и регулирование температуры воды от 45 до 90 °C. Система автоматики сертифицирована для применения на российских объектах бытовой теплоэнергетики и может быть установлена на котлах премиум-класса.

Газовый клапан Honeywell

Коротко о главном

Диагностику неисправности и ремонт котла пользователь может провести только при обрыве внешних электролиний или для замены неисправных центробежных насосов, вентиляторов и дымососов на аналогичные модели.

Невозможно представить современные системы теплоснабжения без эффективной и надежной автоматики для обеспечения безопасной работы котла. Ее установка – это требование, прописанное в государственных нормативных актах по безопасной работе газового оборудования. Лучшими комплектами автоматики считают модели брендов SIT Group, КАРЕ и Honeywell.

Какой тип автоматики вы считаете наиболее эффективным и удобным в эксплуатации?

Автор

Геннадий Алексеев

Специальность:
Инженер

Принцип работы разных типов автоматики

Современные модели газовых котлов имеют преднастроенную на заводе систему защиты и управления. Пользователю остается только установить температурный режим при монтаже оборудования. В погодозависимых системах автоматики температура подающего теплоносителя задается системой самостоятельно в соответствии с температурой наружного воздуха.

После запуска котла клапан-отсекатель газа открыт, вода из системы отопления поступает во внутренний контур агрегата, где нагревается за счет охлаждения дымовых газов. В этот момент система безопасности контролирует разрежение в топке, наличие факела на горелке, давление среды и температуру нагрева теплоносителя. В момент достижения водой заданной температуры нагрева датчик температуры отправляет сигнал контроллеру, который управляет исполнительным механизмом подачи газа. В результате расход газа будет уменьшен или подача прекратится совсем.

Чтобы избежать тактования котла, постоянного отключения-включения, в отопительную систему можно встроить трехходовой клапан, который будет перенаправлять теплоноситель из системы отопления в ГВС и наоборот. Благодаря этому котел будет функционировать в более стабильном режиме, что важно для его работоспособности и срока эксплуатации.

ЖК-дисплей управления котлом

На рынке представлены системы автоматики для газовых котлов различных типов: энергозависимые, энергонезависимые, для настенных и напольных котлов, с механическими и электронными регуляторами. Все газовые котлы для эксплуатации на территории РФ должны быть укомплектованы КИПиА на заводе.

Покупателю при выборе потребуется уточнить тип установленной системы автоматики котла, чтобы сравнить его характеристики с проектной системой отопления в доме. Какая автоматика лучше – механическая или электронная, сразу сказать сложно, поскольку это зависит от фактических условий эксплуатации котельного оборудования.

Заказать установку котла отопления можно в нашей компании. Чтобы ознакомиться со стоимостью работ и порядком оказания услуги и связаться со специалистом, перейдите в раздел «услуги».

Этот тип автоматики наиболее простой и не требует для своей работы электроэнергии. Его применяют для установки на котлах, работающих в районах с нестабильным электроснабжением. Температуру теплоносителя устанавливают механическим регулятором. Регулировка газа выполняется клапаном газа, установленным на газопроводе перед котлом. Он состоит из термоэлемента, рычагов, пружины и сердечника.

Циркуляция теплоносителя в таких котлах обычно естественная. Вода перемещается благодаря разности температур отопительной среды на входе и выходе из системы. После розжига котла пьезомеханическим запальником начинает движение теплоноситель по внутреннему контуру котла, нагреваясь за счет высокой температуры выходящих газов. При достижении температурой заданного значения сердечник газового клапана отреагирует на эти данные и, изменив положение штока, перекроет подачу газа.

Если температура будет повышаться и дальше, газ будет перекрыт полностью. Система отправит звуковой сигнал об отключении котла. При снижении температуры теплоносителя шток будет двигаться в обратном направлении, запуская подачу газа.

Электронная автоматика котла

Этот тип систем наиболее перспективный, поскольку может обеспечить работу современной погодозависимой автоматики. Управление режимами котла осуществляется по внешнему термодатчику, установленному на улице. Он подает сигнал на контроллер, задающий режим работы всего котельного оборудования для поддержания оптимальной температуры и эффективной работы.

Все вспомогательное оборудование, электронасосы, электровентиляторы, дымососы, работают в одном режиме, поэтому достигается наибольший КПД установки. При снижении температуры на улице система подбирает режим работы оборудования, увеличивает расход газа и, соответственно, скорость вращения насоса, вентилятора и дымососа. При повышении внешней температуры процесс происходит в обратном порядке.

В видео показывают, как работает контроллер

https://youtube.com/watch?v=h_c-MHpm6Xc%3Frel%3D0

Энергонезависимая

Автоматика на газовый котел этого типа не требует для своей работы электропитания. Принцип работы такой системы, независимой от электросети, базируется на механических датчиках и исполнительных механизмах. Это довольно примитивная схема, которая не может обеспечить современный уровень защиты и управления тепловыми процессами в котле.

При любом аварийном срабатывании термодатчиков или механического регулятора в тепловой сети сигнал подается на клапан-отсекатель, который полностью перекрывает подачу газа.

В новых моделях котлов такие системы практически не устанавливают. Их комплектуют электроникой и аварийным источником тока, который позволяет работать оборудованию после отключения основного источника питания.

Важно! Энергонезависимую автоматику запрещено устанавливать в домах высотой свыше двух этажей с принудительной системой циркуляции.

Энергозависимая

В этой схеме КИПиА все датчики, исполнительные механизмы, насосы, дымососы, вентиляторы и панель управления работают с использованием электроэнергии. При отсутствии напряжения на входе в котел система остановит его работу и переведет на аварийное питание.

В качестве оборудования для аварийного питания котла могут выступать внешние аккумуляторы или генераторы тока. При этом не требуется установка моделей огромной мощности, современные котлы тратят ее немного на собственные нужды.

Эта схема позволяет реализовать все новейшие требования КИПиА, переводя работу котлов в полностью автономный режим, когда оборудование способно от одного запуска проработать весь отопительный сезон. Современные средства коммуникации, встроенные в такую автоматику, позволяют управлять котельным оборудованием в дистанционном режиме. Система датчиков и регуляторов способна охватить все уровни защиты: газ, воду, дымовые газы, а также внутридомовую систему отопления и ГВС.

В видео рассказывают о принципе работы Eurosit630 и о том, как работает автоматика

https://youtube.com/watch?v=k2fxpkOqtr4%3Frel%3D0

Проверка исправности и замена автоматики

Сроки периодичности проверки систем автоматики котлов, работающих на газовом топливе, оговариваются в СНиП. Обслуживание осуществляется дважды в год при плановом осмотре, перед началом и после окончания отопительного сезона.

На необходимость в проведении ремонтных работ, указывают следующие признаки:

• Участившиеся неисправности автоматики котлов, работающих на газе. Проблемной считается ситуация, при которой, котел самостоятельно отключается раз в несколько недель.
• Самопроизвольное затухание огня.
• Отказ системы розжига.

Причины плохого срабатывания автоматики, могут быть самыми разнообразными, от ошибок, допущенных во время монтажа, до неправильно выставленных настроек.

Обслуживание и настройка автоматики газового отопительного котла, согласно действующим правилам, выполняется исключительно квалифицированным персоналом, имеющим соответствующее разрешение и лицензию. Электронный блок управления, требует установки специального программного обеспечения (прошивки).

Во время очередного сезонного осмотра, проводится диагностика микропроцессора, чего требуют правила обслуживания релейной автоматики. В большинстве контроллеров, установлена функция диагностирования проблем, отчет о которых сохраняется в памяти устройства. Информация об ошибках, учитывается при настройке модуля.

Полная замена автоматики, требуется крайне редко. В большинстве случаев, меняются отдельные узлы: термопара, клапаны, датчики и т.
