Схема расположения прибора и газовой горелки, а также их функционирование

Виды портативных горелок

Газовыми горелками называют устройства, различные по конструкции и назначению, но их объединяет общая черта – функционирование производится от газа.

Портативные устройства, предназначенные для работы от маленькой тубы, наполненной пропан-бутаном или другим газом, не нужно путать с духовками или мощными агрегатами для сварки, которые работают от природного газа или большого баллона.

Предлагаем краткий обзор основных элементов конструкции недорогой горелки для газового баллончика, которая служит прекрасным образцом домашнего устройства. Оно может пригодится для ремонта на даче или для барбекю.

Фото из

Перед началом работы устройство фиксируют на газовом баллончике, разогревают в течение 1-2 минут, а затем используют по назначению

Портативный прибор имеет небольшую длину – всего 140 мм, но весит 180 граммов из-за материала изготовления – различных металлов и сплавов

Корпус горелки выполнен из силуминового сплава, продолговатое сопло – из нержавейки, крепление для баллончика – из алюминия и полимера, регулировочная ручка – из пластика

Удобный способ подключения устройства к баллончику: горелка надевается сверху на тубу, затем поворачивается вправо градусов на 30 – и прочное соединение обеспечено

Подача газа и его регулировка осуществляется путем вращения пластиковой рукоятки против часовой стрелки, прекращение подачи – в обратном направлении

Рядом с рукояткой находится небольшой пьезоэлемент. Если нажать на рукоять управления с торца, вылетевшая искра зажигает пламя

Сопло представляет собой вытянутую трубку из нержавеющей стали, внутри которой образуется пламя. Для формирования факела нужной формы газ подается через небольшие отверстия

Если снять наружный патрон сопла, можно увидеть внутренние детали – центральный жиклер из латуни и длинный электрод пьезоэлемента, подающего искру

Размеры и вес инструмента

Материал изготовления прибора

Цанговое устройство подключения баллончика

Пьезоэлемент для розжига пламени

Горелка в разобранном виде

С помощью компактного прибора можно быстро разжечь мангал, нагреть болты или гайки на морозе, расплавить пластиковые детали, обработать термоусадки. Температуры пламени (до +1300°С) хватает для пайки металлических труб.

Это пример горелки популярного среди пользователей типа, но ассортимент приборов намного шире. Рассмотрим наиболее востребованные виды.

Различие по сфере использования

Открытое пламя может потребоваться и в быту, и на отдыхе, и во время выполнения монтажных работ. Одна из сфер применения – туристическая. В походных условиях с помощью простого прибора разжигают костер, разогревают консервы.

Устройства для разогрева пищи имеют особую конструкцию – вместо дула-сопла – длинный тонкий шланг подачи газа к выносной горелке с подставкой

Горелки с направленным факелом «пистолетного» типа часто применяют в монтажных работах при пайке медных труб, для сгибания пластиковых элементов.

Пламя, разогретое до нужной температуры, направляется на зону сопряжения медных деталей, результатом чего является прочное неразъемное соединение трубы с трубой или с фитингом

Высокотемпературными мощными лампами можно обрабатывать и стальные детали, но для этого требуется твердый припой и немного измененная техника пайки.

Также газовые портативные горелки применяются для следующих работ:

• обработка деревянных деталей;
• розжиг мангала, костра на даче без использования химических средств;
• прокаливание и резка металлических заготовок;
• опаливание туш животных при разделке;
• оттаивание замерзших трубопроводов.

Полезный прибор всегда под рукой у мастеров-умельцев, которые самостоятельно любят благоустраивать дом и облагораживать приусадебный участок. Горелка может пригодиться в автомастерской, при строительстве теплицы или других сооружений.

Деление по способу присоединения баллончика

Картридж с горючим является расходным материалом. Как только топливо заканчивается, он отсоединяется от горелки, а на его место устанавливается новый баллончик.

Существует несколько видов присоединения картриджа к устройству:

• резьбовые – фиксируются с помощью резьбы, проще говоря – накручиваются;
• цанговые – надеваются и слегка поворачиваются в одну из сторон;
• клапанные – закрепляются фиксатором;
• прокалываемые – соединяются с помощью легкого нажатия.

Резьбовые модели встречаются чаще остальных. Они образуют прочное соединение двух элементов, которые можно в любой момент разъединить. Прокалываемые, напротив, нельзя отключать, пока газ в баллончике не закончится.

Приборы с цанговой фиксацией быстро устанавливаются. Чтобы их закрепить на баллоне, нужно просто надеть и повернуть на 25-30 градусов в сторону

Слабая сторона цанговых устройств – быстрое разбалтывание фиксатора, вследствие чего происходит потеря газа.

Более надежными считаются клапанные горелки, которые обычно предназначены для разогрева пищи.

Различие газовых горелок по типу топлива

Производители используют различное горючее для наполнения расходных картриджей. Выбор сжиженного газа основывается на назначении горелок, требуемой температуры пламени, мощности. Чтобы улучшить характеристики состава, иногда смешивают несколько различных видов топлива.

Чаще остальных применяются следующие комбинации веществ:

• смесь пропана и бутана (70:30) – в основном, для летнего применения, но с устройством нагрева используется и зимой;
• комбинация пропана, бутана и изобутана в различных пропорциях;
• смесь MAPP – метилацетилен-пропадиен-пропан, чаще используется для сварки при температуре 1600-2500°С.

Но бывают баллончики, заполненные каким-то одним газом, например, бутаном.

Образец недорогих газовых баллончиков – «Следопыт». Цена – 90 рублей. Наполнение – универсальное газовое топливо, подходящее для портативных горелок, резаков, плит, обогревателей

Выбор топлива важен, когда предстоят работы в жестких условиях – на морозе или на большой высоте. А летом для розжига мангала или костра подойдет любой универсальный газ.

Виды газовых горелок

Каждый вид газовой горелки имеет свои специализированные конструктивные и комплектующие особенности, которые облегчают выполнение определенных задач.

Газосварочная горелка

Газосварочная горелка – это профессиональный инструмент, предназначенный для проведения сварочных работ практически с любыми металлами.

Такие агрегаты подразумевает использование кислородных и газовых баллонов большого объема, поэтому работают с ними преимущественно на производственных предприятиях и в строительных организациях.

Кровельная газовоздушная горелка

Кровельные газовоздушные горелки предназначены для проведения ремонтно-строительных работ на крышах зданий и технических помещений, где требуется производить сушку литейных форм, расплавление битумного покрытия, пайку и нагрев металлических изделий.

К отличительным особенностям этого инструмента относятся: рычажная система подачи газа, расширение на краю сопла, которое называют «стаканом», и возможность замены носика (ствола) с подходящей длиной.

Этот инструмент работает от газовоздушной смеси, некоторые его варианты походят для использования дизельного топлива.

Горелка газовая на баллон (пламенный пистолет)

Горелка газовая на баллон – это самый популярный и универсальный вид газовых горелок, которым легко и просто пользоваться для выполнения различных задач именно такие модели называют пламенным пистолетом.

Модификаций по внешнему виду этого инструмента очень много, некоторые из них называют газовая горелка-насадка на баллон, также насадкой именуют и туристические модели.

Горелка газовая туристическая

Газовая горелка туристическая (походная) – это по сути газовая мини-плита, предназначенная для разогрева или приготовления пищи, устроена она аналогично пламенному пистолету, за исключением того, что имеет конструкцию подставки, предназначенной для установки на нее посуды.

Кроме этого, походные газовые горелки имеют рассекатель пламени с целью нагрева более широкой площади, установленной на нее кастрюли, чашки, кружки и др.

Туристические газовые горелки выдают пламя меньшей мощности, по сравнению с огненными пистолетами, и температура нагрева тоже ниже, благодаря этому устанавливаемая посуда не плавится, а только нагревается, как на обычной конфорке.

Отдельные модели имеют шланг, наличие которого позволяет размещать газовый баллон на безопасном расстоянии от открытого огня, исходящего из горелки.

Горелка газовая походная с чугунной плитой

Это обычная походная газовая горелка, в комплекте которой идет чугунная плита.

Чугунная плитка предназначена для более длительного сохранения тепловой энергии, что позволяет экономно расходовать топливо.

Такой вариант устройства больше подходит для автомобильных походов, где дополнительный вес чугуна не играет особой роли.

Горелка газовая портативная

Портативная газовая горелка – это маленькие варианты туристических мини-плиток, устройство которых имеет раскладную конструкцию.

В сложенном состоянии портативные мини-плитки становятся более компактными, и занимают меньше места, что очень удобно в походных условиях.

Самая компактная модель в сложенном виде легко помещается в ладони взрослого человека.

Такие экземпляры очень хорошо подходят для кемпинга и для пеших туристических походов.

На портативных горелках также удобно приготовить или разогреть еду.

К разновидностям портативных газовых горелок относятся также некоторые компактные экземпляры пламенных пистолетов, например, газовая горелка-карандаш.

Газовая горелка-карандаш

Газовая горелка-карандаш – это инструмент компактных размеров, создающий тонкое, клиновидное, устойчивое пламя, которое оптимально подходит для работы с мелкими металлическими деталями.

Используют такие «карандаши» для точечных паяльных работ, маленькие размеры инструмента позволяют носить его с собой, поэтому его называют портативным газовым мини-паяльником.

Горелка газовая с ручным поджигом

Газовые горелки с ручным поджигом – это самые простые и дешевые устройства, для поджигания которых используют внешний источник огня, например: спички, зажигалка и т.

Горелка газовая с пьезоподжигом

Газовые горелки с пъезоподжигом – это практически все современные модели, в устройстве которых имеется пьезоэлектрический элемент.

С помощью встроенного в конструкцию горелки пьезоэлемента горючий газ воспламеняется буквально после одного-двух нажатий на курок или при открытии газа регулятором (вентилем).

Для использования горелок с пьезоподжигом не требуется сторонних источников огня, например, таких как: спички, зажигалки, огниво, при этом на всякий непредвиденный случай рекомендуется все равно брать их с собой в путешествия.

Очевидно, что экземпляры с автоматическим поджигом более удобные, по сравнению с моделями, требующими ручного поджигания.

Газовая горелка кассетная

Газовая горелка кассетная или мини-горелка с перезаправкой – это компактный прибор, предназначенный для быстрого рожзига огня, нагрева термоусадочных трубок и муфт, разогрева замерзших замков и т.

Устройство отличается от других видов горелок тем, что горючая газовая смесь заправляется в так называемую кассету, по аналогии с обычными зажигалками.

Кроме этого, в некоторых кассетных экземплярах имеется предохранительный тумблер, защищающий устройство от случайного включения.

Портативная газовая турбо-горелка

Портативная газовая турбо-горелка – это универсальный, компактный прибор, который можно использовать как обычную зажигалку или как горелку для быстрого розжига костра, мангала и т.

Компактные размеры всего 12* 9*3 сантиметров, и малый вес позволяют легко уложить ее в рюкзак или сумку.

При этом маленький объем резервуара сокращает время использования устройства, но для выполнения основных задач оно вполне подходит.

Преимущества

Преимуществами этого оборудования портативного типа являются такие особенности:

• качество работы. Применение такого устройства позволяет максимально качественно и надёжно соединить участки труб и прочие конструкции из металла;
• безопасность. В случае опасности обратные клапаны блокируют газ;
• мобильность. Можно управлять не только мощностью устройства, но и положением относительно нагреваемой области;
• широкий выбор функций. Можно устанавливать различные сопла на одну и ту же горелку. А это значит, что при помощи одного устройства можно проводить несколько операций;
• удобство эксплуатации. Вы не зависите от наличия баллонов с газом, электропитания и прочих тепловых источников.

Где используется газовая горелка

• Размягчения пластиковых элементов для придания им нужной формы.
• Сгибания ПВХ труб.
• Плавки цветных металлов.
• Прогрева сварных швов.
• Прокаливания заготовок.
• Оттаивания льда в трубопроводе.
• Дезинсекции деревянных конструкций.
• Быстрого розжига очага.
• Опаливания туш животных.

Газовые горелки дают контролируемое пламя с ровным факелом, мощность которого легко регулировать с помощью имеющегося клапана. Благодаря этому фактическая температура нагрева может меняться под необходимый материал, который прогревается или обжигается. Такое устройство полезно иметь практически в любом доме или квартире. Если даже нет необходимости его применять в качестве инструмента для пайки или сварки, то горелка пригодится для элементарного легкого розжига костра на пикнике. Ее использование гораздо экономичнее, чем специальной жидкостью для розжига мангала. Газовые горелки используют пчеловоды для дезинфекции деревянных ульев. Также пламенем обрабатываются клетки для животных, что намного безопаснее и дешевле чем применение химических средств.

Способы розжига горелок

Воспламенение горелок может осуществляться путем применения зажженной спички, зажигалки или направления на открытый источник пламени. Такой вариант безотказный и встречается на устройствах более низкого ценового сегмента. Немного дороже, но и удобнее, является наличие пьезоподжига. В конструкции таких устройств предусматривается пьезоэлемент, который срабатывает при нажатии кнопки. Он вырабатывает искру, способную воспламенить газовую струю. Принцип работы устройства аналогичен обыкновенной кнопочной зажигалке. Зачастую ресурс пьезоподжига ниже, чем самой горелки. При выходе его со стоя, в дальнейшем можно пользоваться обыкновенными спичками или зажигалкой. Пьезоподжиг является расширительной опцией, которая никак не влияет на работоспособность горелки.

Виды мини горелок

Газовая горелка является очень востребованной прибором, поэтому многие производители работают над усовершенствованием данной конструкции под определенные задачи, которые можно выполнять с ее помощью.

Сейчас можно встретить следующие разновидности данного оборудования

• Туристическая горелка.
• Резак.
• Паяльная лампа.
• Газовый паяльник.

Туристическая горелка

Очень востребованными в последнее время стали газовые горелки для туризма или кемпинга. Они подсоединяются к миниатюрному баллону с газом. С их помощью можно приготовить еду или разогреть воду для чая и кофе. Это намного удобнее, чем применение обыкновенного очага. Горелка не выделяет дым и неприятные запахи. В результате сгорания образовывается только угарный газ в небольшом количестве.

Туристические горелки бывают трех типов с

• Установкой на баллон.
• Боковым подсоединением баллона.
• Длинным шлангом.

Газовая горелка с установкой на баллон является самой распространенной. Это компактная и безотказная конструкция. При этом она не лишена и недостатков. Зачастую ее конфорка очень маленькая, что обусловлено конструктивными особенностями. Это связано с тем, что создание большого источника пламени приведет к критическому нагреванию самого баллона, что может повлечь взрыв. При использовании такой горелки запрещено близко устанавливать к пламени щиты ветрозащиты. Чтобы разжечь горелку в ветреную погоду необходимо найти укромное место. Устойчивость такой конструкции зависит от ширины баллона. Учитывая, что в походных условиях используется компактная кухонная утварь, объем которой редко превышает 2 л, то риск опрокидывания минимальный. Все же за горелкой необходимо внимательно следить, поскольку она не гаснет при падении на бок. Если в ветреную погоду пламя перестанет гореть, то газ так и будет выходить, пока не закончится.

Горелки с боковым подсоединением баллона являются самыми дешевыми. Это не лучший вариант, но имеет и свои преимущества. В первую очередь это компактность самого баллончика. Его размеры идентичны лаку для волос, что совсем немного. В том случае если планируется приготовить пищу один или несколько раз, то в туристическом походе использование именно такой горелки будет вполне мудрым решением. Положительной стороной конструкции является ее высокая устойчивость к опрокидыванию в сторону баллона, что позволяет ее устанавливать даже в условиях небольшого наклона.

Газовая горелка с длинным шлангом является самым оптимальным вариантом. Данная конструкция менее ударопрочная, чем предыдущие, поскольку имеет более нежные элементы. В то же время, благодаря наличию шланга, можно установить баллон дальше от горелки. Это позволит применять ветрозащиту придвинутую поближе к пламени. Благодаря этому удастся удерживать тепло в одном месте, что существенно повысит скорость закипания воды или разогрева пищи, снизив при этом количество сжигаемого топлива. Пользуясь такой горелкой необходимо аккуратно относиться к шлангу, чтобы предотвратить его перелом. У таких устройств регулировка температуры осуществляется на редукторе, который фиксируется на баллоне.

Резаки

Газовая горелка резак имеет пистолетный тип или так называемую Г-образную форму. Устройство напрямую фиксируется к баллончику и создает узкий факел пламени. Конечно, фактическая мощность горения не позволяет применять устройство в качестве настоящего резака способного резать черный металл. Возможности горелки позволяют прожечь алюминиевую консервную банку. Это недорогие устройства, которые можно использовать в качестве эффективного инструмента для розжига пламени. С их помощью удастся подогревать пластиковые трубы в месте их перегиба, а также разогревать жало большого паяльника с припоем.

Все резаки, которые можно встретить в продаже, имеют пьезоподжиг. Температура горения их пламени довольно высокая, а благодаря тому, что факел получается узким, требуемая точка на заготовке разогревается с минимальным рассеиванием огня, что позволяет экономить горючее.

Паяльная лампа

Весьма востребованными являются горелки паяльные лампы. Они напрямую насаживаются на баллон, как и резаки, но их пламя получается более рассеянным. Такие устройства используют для более равномерного нагрева заготовок, обжига свиных и птичьих туш, а также дезинфекции ульев, собачьих вольеров и клеток для животных.

Паяльная горелка не имеет пьезоподжига. В связи с этим при ее использовании необходимо иметь под рукой спички или зажигалку. Данная конструкция предусматривает удлинительную трубку, благодаря которой непосредственное пламя находится далеко от баллона и рук. Благодаря этому работать можно дольше, не рискую обжечься или перегреть картридж с газом.

Газовые паяльники

В отличие от ламп такая конструкция менее универсальная, но более удобна для пайки. Зачастую в устройстве отсутствует крепеж для присоединения к баллону напрямую, и оно нуждается в заправке, как и обыкновенная зажигалка. Такая газовая горелка имеет две насадки. С помощью одной создается пламя по типу резака, а вторая представляет собой жало.

Подобная газовая горелка очень экономична в плане растраты горючего. Она создает целенаправленный тонкий огненный факел, который прогревает нужную точку. С помощью такого паяльника вполне возможно разжечь пламя в очаге или мангале. Но главным достоинством данной конструкции является устанавливаемое жало. После розжига пламени оно прогревается и может плавить припой и укладывать его на провода и микросхемы. В приборе имеется колесико регулировки мощности, но выставить точную температуру невозможно, поэтому придется ориентироваться по собственным ощущениям и наблюдать по поведению припоя. Газовые паяльники часто называют карандаш. Данная конструкция редко предусматривает пьезоподжиг. Если установить насадку жало, то после разогрева можно убрать пламя для экономии газа. Через несколько минут снова открыв газ произойдет его самовозгорание от контакта с раскаленным жалом.

Отличия горелок по применяемому типу баллона

• Резьбовые.
• Цанговые.
• Клапанного типа.
• Прокалываемые.

Резьбовой баллон является самым распространенным вариантом. Его горлышко имеет резьбу, которая наворачивается на горелку. Это очень удобно. Такой вариант чаще всего можно встретить на туристических горелках, которые подразумевают установку сверху на картридж. Это надежная и долговечная конструкция.

Цанговое соединение баллона также часто встречаемый вариант. К сожалению, данная конструкция не самая надежная. Фиксатор баллона часто выходит из строя, после чего соединение начинает давать утечку газа. Положительной стороной таких горелок является низкая стоимость и вес картриджей. Такой вариант можно встретить на резаках и паяльных лампах.

Горелки под баллон клапанного типа надежные в плане потери газа в месте соединения. Для установки необходимо просто сильно прижать редуктор к картриджу, и сделать оборот специальным фиксатором. Такой способ крепления больше используется на туристических горелках.

Горелка для установки на прокалываемый баллон редкая конструкция. Ее недостатком является то, что картридж с газом нельзя отсоединять пока горючее не закончится.

В продаже встречается специальные переходники. С их помощью можно присоединять к различным конструкциям горелок баллоны, которые для них не предназначены. Это позволяет применять более дешевые картриджи вместо дорогих.

Похожие темы

• Мультиплаз. Устройство. Работа. Применение. Особенности
• Зажигалка для газовой плиты. Виды и работа. Особенности

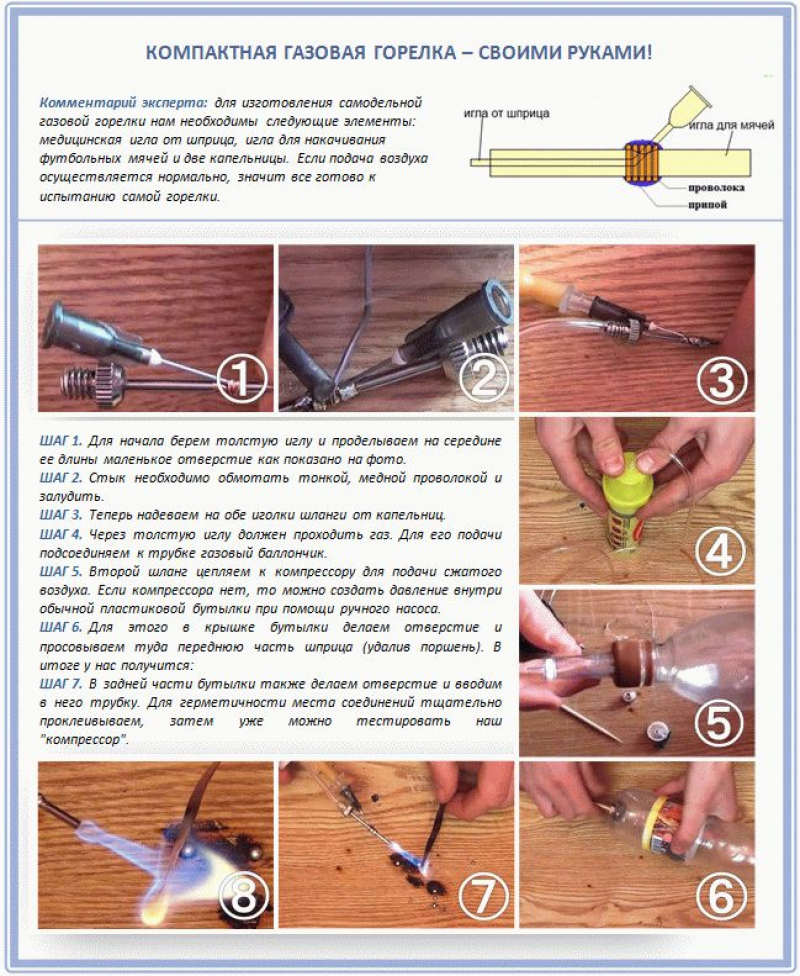

Можно ли сделать газовую горелку самому

Теперь обсудим возможность самостоятельного изготовления пропановой горелки. Конечно же, это все реализуемо, однако ввиду требований по герметизации всех деталей, а также высокой точности их изготовления, сделать это на практике становится очень сложным. А если взять в расчет невысокую стоимость заводских приборов, то и смысл в этом пропадает. Самой важной частью работы при сборке является изготовление узла подачи и смешивания топлива, поэтому часто при такой работе используются запчасти от других приборов. Давайте попробуем описать процесс самостоятельной сборки.

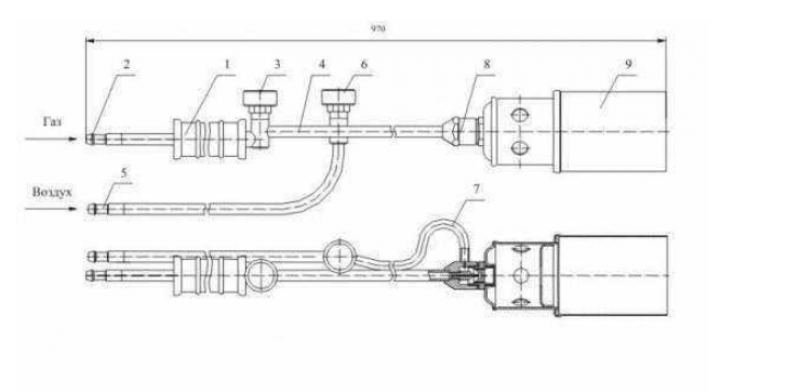

На схеме выше показано примерное строение пропановой горелки – основные элементы конструкции мы уже с вами разбирали. При сборке не будем изготавливать все, и воспользуемся запасными частями от прочей техники, которая может быть у вас в наличии. Нам понадобятся:

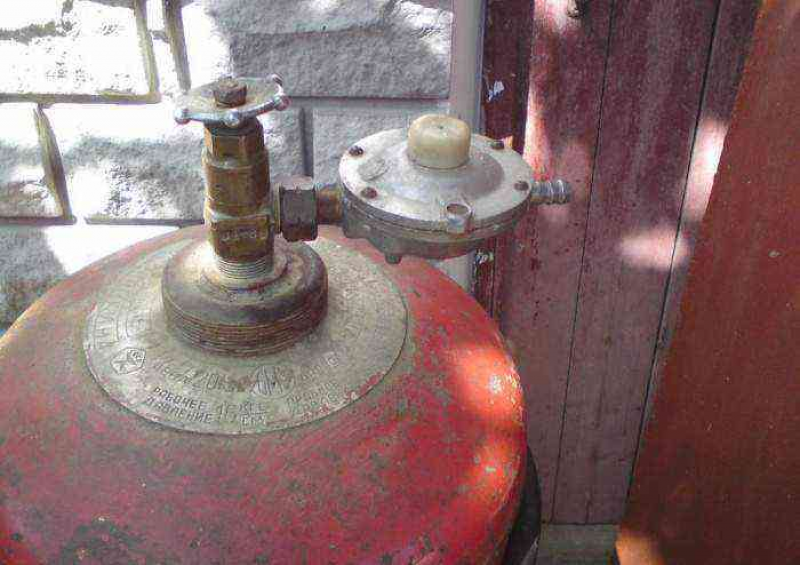

• вентиль из стали – взять его можно от любого баллона, предназначенного для хранения сжиженного газа;
• заглушка – ее обычно используют при перевозке газовых баллонов;
• от паяльной лампы мы позаимствуем жиклер, сопло которого должно составлять 0,8 мм;
• нужна будет и металлическая труба – ее внутренний диаметр должен составлять 10 мм, а толщина стеной быть не меньше 2 мм;
• деревянная ручка – эту деталь можно изготовить и самому.

Теперь давайте разберем наши шаги в работе:

• стальную трубу, которую мы будем использовать в качестве подводящей трубки, закрепляем в ручке. Сделать это можно при помощи клея;

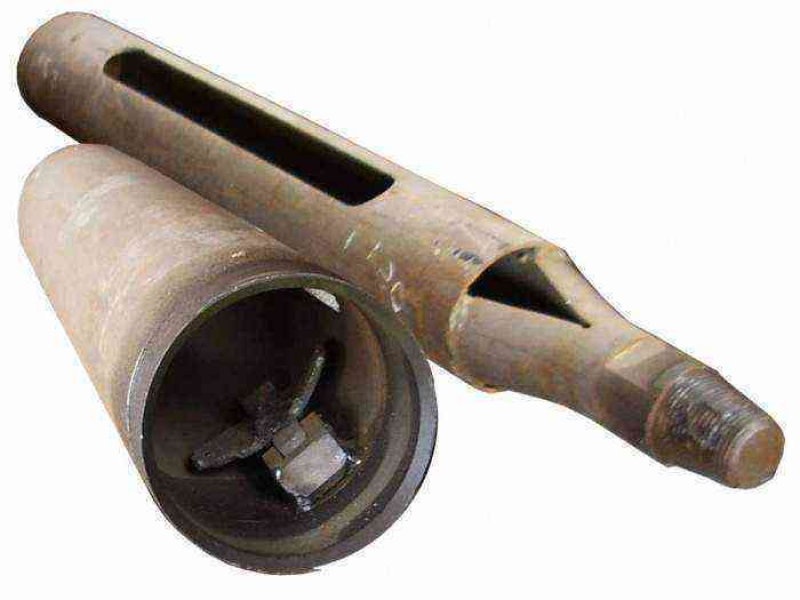

• изготавливаем корпус и рассекатель из латунного прутка диаметром 20 мм. В корпусе нужно высверлить два радиальных отверстия диаметром в 5 мм, 4 отверстия делаются в стержне рассекателя (диаметр – 1 мм);
• осуществляется сборка – рассекатель запрессовывается в корпус с большим натягом. Внутрь корпуса устанавливается с зазором фланец так, чтобы внутренний диаметр корпуса был больше на 0,6 мм. Полученная таким образом щель будет тормозить газовый поток, подводимый к отверстиям запальника;
• из стального прутика необходимо выточить форсунку;

Совет! Для того чтобы сделать в металле тонкое отверстие, берем сверло на 2 мм и делаем глухое отверстие так, чтобы наконечник не доходил до конца металла 1,5 мм. Затем используется сверло диаметром 0,4 мм, чтобы сделать перемычку. Далее полученное отверстие зачеканивается молотком, после чего торец подтачивается шлифовальной бумагой. Делается это до тех пор, пока не будет получено отверстие нужного сечения, то есть до того, когда форсунка сможет быть надета на наконечник трубки с резьбой.

• на задний конец трубки надевается подводящий шланг и фиксируется металлическим хомутом;
• на редукторе выставляется рабочее давление, и подается газ;

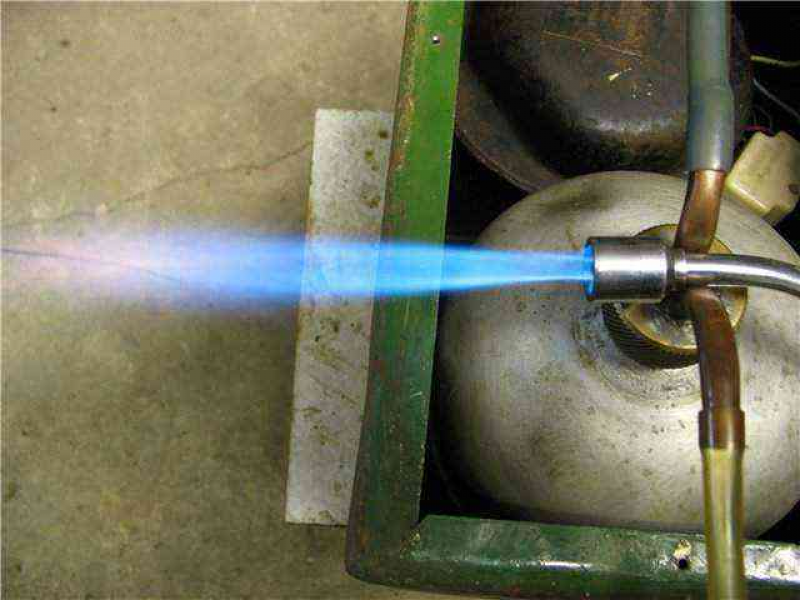

• ждем, пока из шланга не выйдет весь воздух, после чего поджигаем газ, внеся его в пламя газовой комфорки;
• после этого нужно отшлифовать торец. Пламя на горелке должно быть длиной 5 см;
• корпус с рассекателем надевается на наружную резьбу форсунки. Горелка должна выдавать ровное пламя без копоти – чтобы добиться такого эффекта, нужно медленно проворачивать корпус по резьбе на форсунке;
• свободное резьбовое соединение уплотняется ФУМ лентой.

На этом все. Надеемся, материал был для вас понятным и полезным.

Видео — Тест кровельной горелки с пьезоподжигом

Конечно, горелки существуют не только пропановые. Также имеется целая классификация по различным признакам. Давайте разберемся с этим немного подробнее.

• Помимо газовых, встречаются еще и жидкостные горелки. Работают они на солярке. Применяются намного реже пропановых, так как их эффективность можно заметить лишь в диапазоне температур окружающего воздуха от +10 до +15 градусов по Цельсию.
• Если продолжать классифицировать по видам топлива, то в список можно внести модели, работающие на горючих смесях. В этом случае в рабочую зону помимо газа (пропана или ацетилена) подается кислород или воздух.
• Делят горелки также и по количеству рабочих сопел — существуют модели, в которых сопел может быть 4 штуки. Это позволяет расширить технические возможности устройства – прогревать одновременно большую площадь материала, что позволяет существенно ускоряться при работе. Однако при этом стоит помнить, что растет и расход топлива. То есть применение таких моделей будет оправдано на больших площадях.
• Классифицировать инструмент можно также по отсутствию или наличию редуктора – устройства, позволяющего менять интенсивность подачи топлива в рабочую зону, а значит, регулировать мощность пламени. Безредукторные горелки имеют самое простое строение и стоят дешевле.
• Существуют модели с разным вариантом поджига. Современные устройства имеют функцию пьезоподжига, что намного удобнее и безопаснее, чем пользоваться для этих целей зажигалкой или спичкой.
• Различают горелки также по форме и длине газоподающей трубки. Бывают они прямыми, гнутыми, укороченными и стандартной длины. Этот параметр подбирается под определенные задачи, позволяя с удобством работать в тех или иных ситуациях.

Статьи по теме

• Оказание первой помощи при отравлениях, ожогах и поражениях электрическим током
• Аварии и неполадки в работе котельной установки и мероприятия по их устранению
• Основные технико-экономические показатели работы котельной установки
• Чистка котлоагрегата
• Остановка котлоагрегата

Чтобы качественно настроить горелку газового котла, в первую очередь необходимо руководствоваться инструкцией по эксплуатации газового прибора. Далее поговорим, как правильно выполнить запуск и настроить газовую горелку, и в каких случаях необходима регулировка пламени. Но, обо всем по порядку.

Особенности настройки горелки котла

Рекомендуется настраивать пламя горелки, используя газоанализатор. Он показывает сведения о количестве воздуха, который смешивается с газом, а именно уровень кислорода, участвующего в процессе, и количество CO.

Как правило, CO должно быть не больше чем 50 промилле, концентрация кислорода должна быть примерно от 3 до 5%. Если его будет меньше, то вероятнее всего, что газ не будет успевать сгорать, вследствие чего, будет накапливаться много сажи, уровень СО2 будет выше нормы, а КПД оборудования будет снижаться.

Если же воздуха будет больше нормы, то температура бытовой горелки газового котла будет слишком высокой, а это может привести к трагическим последствиям, вплоть до взрыва оборудования.

Чтобы обеспечить максимальную эффективность работы оборудования, убедитесь, что пламя газовой горелки синего цвета. Если оно желтое или сине-оранжевое, значит, необходимо провести регулировку, в противном случае газ будет сгорать не полностью и оставлять много копоти. Это в свою очередь приведет к поломке прибора

Пламя в газовой горелке должно быть синего цвета. Если вы обнаружили, что цвет имеет оранжевый оттенок, значит, попробуйте снизить количество газа. Снижайте до тех пор, пока цвет не станет синего (голубого) цвета. Такой цвет — признак оптимальной работы газового прибора. Главное, не уменьшать подачу топлива до того момента, когда пламя становится почти бесцветным. В этом случае оно очень быстро погаснет.

Настройка стартовой подачи газа необходима только при розжиге и на производительность прибора не влияет. Но при необходимости есть возможность отрегулировать и его. Для начала следует уменьшить стартовую подачу топлива. Уменьшайте до того момента, пока горелка не перестанет включаться. После этого можно повернуть регулятор до тех пор, пока розжиг не возобновится. Более детально о настройке пламени бытовой газовой горелки, можете посмотреть в видеоролике в конце этой статьи.

Также рекомендуем ознакомиться с тонкостями регулировки газового котла.

Когда необходима регулировка пламени?

Газовая горелка атмосферного типа, которая работает без встроенного вентилятора, очень часто выходит из строя, гораздо реже ломается турбированная. Во время длительной эксплуатации прибора, его составные элементы могут сломаться или перестать работать на полную мощность.

Газовый котел напольного типа занимает полезную площадь вашего помещения, поэтому такие отопительные системы подходят для частных домов. Чаще всего для таких устройств выделяют специальное помещение — котельную, в которой устанавливается котел. Настенные котлы экономят пространство, поэтому предпочтительно их устанавливают в квартирах или домах с маленькой площадью

Например, у газового котла могут снизиться показатели эффективности или может наблюдаться уменьшение пламени.

И это может происходить по следующим причинам:

• Большая мощность горелки, установленной для оборудования, которое предназначено для менее мощных горелок. В таком случае для правильного сгорания топлива не хватает места, топливо сгорает неравномерно, что приводит к тому, что на деталях оборудования быстро накапливается нагар.
• Много нагара в дымоходе может плохо влиять на тягу газового котла. Из-за этого последующий вывод продуктов горения очень слабый, воздуха поступает мало, и пламя становится желтого цвета.
• Перепады давления при подаче газа тоже могут способствовать образованию копоти и нагара, а это существенно снизит продуктивность оборудования.

Все эти причины могут повлиять на температуру пламени в газовой горелке, в таком случае потребуется ремонт.

Настенные котлы отопления и газовые колонки устанавливают, чаще всего, в многоквартирных домах. Но им также может потребоваться настройка пламени горелки
