Как перевести газовую плиту Darin на баллонный газ?

Чтобы правильно перенастроить плиту на использование баллонного газа, необходимо лишь заменить жиклеры подачи газовой смеси в горелки. Мы расскажем вам, как правильно и безопасно это сделать своими руками, не прибегая к посторонней помощи.

На сегодня далеко не все деревни и дачные поселки газифицированы, что вынуждает жителей использовать баллонный газ для бытовых нужд. Как устроить отопление дома сжиженным газом в баллонах мы уже писали, а в этой статье расскажем, как переделать газовую плиту под балонный газ. О том, выгодно ли переводить баню на газ можно почитать тут.

Использование баллонного газа требует основательного подхода в обеспечении безопасности и удобства эксплуатации. Предлагаем рассмотреть простейший пример подключения баллона с пропаном к газовой плите: схему соединений, запорную и регулирующую арматуру, организацию условий хранения.

Для «магистрального газа» жиклеры «толще», для «балонного» — «тоньше».

Когда ставили (мастера) плиту сам рассверливал для духовки на 1,1 мм (только этот помню). На горелках — диаметры меньше (в зависимости от размера горелки).

Больше никаких отличий нет.

Если даже поставить «так как есть»: «магистральную плиту» на баллоны — будет просто очень большое пламя в горелках. И все.

Не дочитал.

Коптит — нужно добавить воздух (под крышкой «горелок»).

Еще: на плиту, по резьбе, подходят жиклеры от карбюраторов авто.

Изменено 22. 2009 11:35 пользователем A_Tim

Вряд ли хоть один современный человек сможет представить свою жизнь без плиты. Но бывают ситуации, когда газификация дома нецелесообразна или невозможна. Причины разные, а итог один: людям приходится использовать сжиженный пропан в баллонах. При самостоятельном оборудовании точки может возникнуть множество вопросов, начиная с выбора места для устройства и заканчивая подсоединением к источнику энергоносителя. Промахи и ошибки, допущенные при монтаже и подключении газовой плиты к баллону, могут привести к необратимым трагичным последствиям.

Важно! Газовое оборудование, которое будет использоваться для приготовления пищи, обязательно должно быть в исправном состоянии.

Перевод газовой плиты Дарина на баллонный сжиженный газ

Сначала разберемся с диаметрами сопел.

В заводской комплектации плиты, рассчитанной под природный газ, установлены следующие жиклеры:

Для горелок повышенной мощности (это две большие горелки) установлены сопла диаметром 1,23 мм Для горелок нормальной мощности (это две средние горелки) установлены сопла диаметром 1,10 мм Для основной горелки духовки установлено сопло диаметром 1,45 мм.

Весь этот набор сопел подразумевает нормальный расход на плите при рабочем давлении газа в 1300 Па, 130 mbar. Естественно, когда такая плита без переделки сопел на сопла с меньшим диаметром подключается к баллону с выходным давлением газа в 3000 Па, 300 mbar, можно себе представить, какой факел и копоть выдаст, например, сопло духовки с дырой почти в полтора миллиметра. Там курица станет черной через 30 минут такой готовки. Это неприемлемо.

В предлагаемом комплекте для перевода газовой плиты Дарина под баллонный газ представлены сопла следующих диаметров:

Для горелок повышенной мощности (это две большие горелки) — сопла диаметром 0,73 мм Для горелок нормальной мощности (это две средние горелки) — сопла диаметром 0,69 мм Для основной горелки духовки — сопло диаметром 0,83 мм.

Но, так как представленный комплект сопел у нас универсальный для всех газовых плит Дарина, одно сопло диаметром 0,72 мм останется незадействованным. Оно предназначено для замены сопла, установленного на гриль-горелке. Поэтому, необходимо задействовать и его, если таковая гриль-горелка в плите имеется.

Еще один важный момент

Вот весь этот набор сопел для сжиженного газа для плит Дарина должен уменьшить максимальный расход потребляемого плитой газа до 612 грамм за час. Указанная цифра подразумевает максимальный расход газа на плите, т. со всеми пятью одновременно работающими горелками, включая духовку. При этом нет никакой потери мощности самих конфорок. Эту самую мощность горелок обеспечит нам только правильная установка паровой фазы на выходе из редуктора давления (лягушки), установленного на выходе из баллона. Эта цифра должна находиться в пределах 2750 — 3000 Па (275-300 mbar).

Если с этим возникают сложности, то у нас есть редуктор, который без всяких настроек обеспечит стабильное давление на выходе 300 mbar. Корпус бронированный. Сам редуктор неразборный.

Замена жиклеров газовой плиты Дарина

Идем к плите. Закрываем газ (если уже подключено).

Снимаем решетку стола, вынимаем конфорки. Это быстро и просто. Вот теперь необходимо отделить и снять стол плиты. Делается это так.

Стол зафиксирован на плите с двух сторон при помощи пластинчатых фиксаторов. Эти фиксаторы расположены недалеко от передней панели плиты. Поочередно надо чем-нибудь тонким, что пролезет в щель, надавить на каждый из фиксаторов и попытаться приподнять стол. Сначала, с одной стороны, потом то же самое проделываем с другой. Снимаем стол плиты.

Перед нами газовая рампа с трубопроводами. Каждый из трубопроводов приведет нас к нужному соплу. Каждый из трубопроводов зафиксирован к каркасу горелки при помощи скобы. Чтобы освободить трубопровод и подобраться к жиклеру, необходимо вывести скобу из пазов, отогнуть и убрать вниз.

Перед нами трубопровод с соплом на конце. Кстати, сопло просто надето на конец трубопровода. Его надо аккуратно снять.

При этом красные колечки уплотнения важно не потерять. Именно красное кольцо уплотняет «сидящий» на трубопроводе жиклер. Они иногда могут сняться вместе с жиклером. Это надо повторить со всеми пятью установленными в плите трубопроводами.

Меняем сопла (жиклеры) в таком соответствии: 1,23 мм меняем на 0,73 мм, 1,1 мм на 0,69 мм. После того, как новое сопло надето, заводим трубку в каркас, берем скобочку и фиксируем ее назад в пазы. Готово. До сопла духовки надо добираться с тыльной стороны плиты. Манипуляции по его замене такие же. После замены всех сопел, обмыливаем стыки сопел с трубопроводами и открываем газ. Проверяем на герметичность.

Замена сопел для перевода газовой плиты Дарина на сжиженный газ закончена.

Несколько слов о ВМР — винтах малого расхода.

В каждом из пяти кранов конфорок плиты присутствует так называемый винт регулировки малого расхода газа. В чем смысл его регулировки ? Он должен быть выставлен всегда в такое положение, когда при положении крана «самое малое пламя» последнее не должно гаснуть. Если Вы поменяли жиклеры и у Вас все нормально, то и нечего туда лезть. Но если одна из конфорок при работе крана в «самом малом пламени» начинает гаснуть, — его надо крутнуть. Хотя на практике такого не случается никогда, поскольку сжиженный газ всегда «богаче на пламя», чем природный. Поэтому, при переводе с природного на сжиженный таких проблем (с погасанием конфорок при малом пламени) никогда не возникает.

Это все. Удачи Вам!

Жиклеры для баллонного газа

Необходимо учесть один важный момент: плиты, изначально предназначенные для работы на магистральном природном газе, имеют жиклеры (форсунки), не подходящие для функционирования на баллонном пропане.

Жиклер похож на болт с отверстием в верхней части, через которое топливо поступает к конфорке. Форсунки для баллонного газа имеют меньший диаметр отверстия, поскольку давление сжиженного пропана выше, чем у природного топлива. Следовательно, для подключения такой плиты к баллону со сжиженным газом потребуется приобрести и заменить весь комплект жиклеров.

Новый набор обойдется в среднем в 200 руб. (стоимость зависит от марки плиты), его можно купить в магазине запчастей к газовому оборудованию или заказать у производителя.

Если требуется замена жиклеров, нужно сделать следующее:

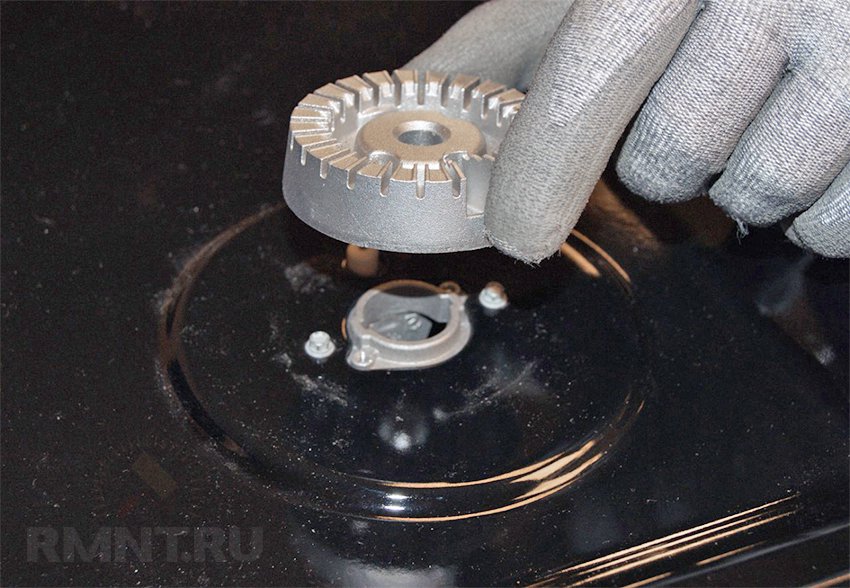

• Снимаются конфорки, крышка конфорочного стола.
• При помощи шестигранного ключа достаются старые форсунки и вкручиваются новые.

Во всех нюансах процесса замены жиклеров можно разобраться, просмотрев видео.

Замена жиклеров и подключение газового баллона

Все работы по перенастройке плиты на использование баллонного газа необходимо проводить с соблюдением элементарных правил безопасности. Работы по замене необходимо проводить до подключения плиты к газу. Необходимо снять конфорки, а на некоторых плитах и верхнюю крышку плиты, выкрутить с помощью гаечного ключа старые жиклеры и, соблюдая необходимые размеры для каждой из конфорок, вкрутить новые жиклеры. Затем собрать все в обратной разбору последовательности. Для замены жиклеров в духовке необходимо демонтировать по инструкции к плите поверхности, скрывающие горелку духовки и гриля, после чего заменить жиклеры и собрать духовку.

После этого можно подключить газовый баллон к плите. Для этого на входной патрубок кухонной плиты накручиваем штуцер, а на него одеваем шланг и затягиваем его червячным хомутом. Другой конец шланга соединяем с редуктором и фиксируем хомутом. Редуктор подключаем к баллону при помощи рожкового ключа. Редуктор должен находиться строго в горизонтальном положении. Для герметизации всех резьбовых соединений необходимо использовать специальные паронитовые прокладки. Их можно приобрести как в специализированных магазинах, так и на газозаправочной станции.

Особенности подключения кухонной плиты к газовому баллону

Жиклеры — важная деталь любой плиты. В каждом жиклере имеется специальное отверстие конкретного диаметра, через которое происходит подача газовой смеси на конфорку. Как известно, давление природного газа, который поступает в наши дома и квартиры по центральным магистралям, намного ниже давления баллонного газа. Поэтому размер отверстий в жиклерах газовых плит, работающих на баллонном газе, должен быть меньше, чем в обычных плитах. Некоторые производители газовых плит заранее укомплектовывают их жиклерами для разных видов газовых смесей (пропан-бутана, природного газа и т. Однако если ваша плита не имеет подобных жиклеров, то их можно приобрести отдельно и заменить самостоятельно.

Последовательность действий

После того как все для подключения газовой плиты своими руками готово, можно приступать к монтажным работам.

• Выполняется соединение штуцера с входным патрубком плиты. Для уплотнения используются специальные прокладки или ФУМ-лента.
• Подключаем к штуцеру шланг. Для этого на резьбовое соединение наматывается герметизирующая лента, проверяется присутствие кольца-уплотнителя внутри гайки, гайка прикручивается и затягивается до конца.
• К газовому баллону подключается редуктор, который фиксируется на переходнике. Герметизация производится специальной прокладкой или ФУМ-лентой.
• Резиновый шланг одной стороной присоединяется к редуктору, крепление плотно фиксируется хомутом.

После завершения монтажных работ нужно удостовериться в герметичности соединений и безопасном функционировании элементов. Простейшим способом является нанесение сильно вспененного мыльного раствора на стыки перед подачей пропана из баллона к плите. Проблемы с утечкой газа в местах некачественного крепления проявят себя появлением мыльных пузырей. В таком случае необходимо разобрать соединение, в котором происходит утечка, и состыковать детали повторно.

Обратите внимание! Многие современные плиты должны быть подключенными к электросети. Поэтому необходимо, чтобы схема соответствовала параметрам, указанным в инструкции, а розетка имела заземление.

Наглядно понять, как правильно подключить плиту к баллону, поможет видео. Если какие-то моменты остались неясными, ради собственной безопасности не стоит выполнять установку самостоятельно, лучше пригласить газовщика.

Перечень необходимых инструментов

Прежде чем приступить к перенастройке плиты на использование сжиженного газа и подключению ее к газовому баллону, стоит заранее подготовить все необходимые для этого инструменты и запчасти.

Прежде всего, понадобятся:

• новые жиклеры;
• гибкий шланг для газового баллона длиною более полутора метров. Он обязательно должен быть новым без каких-либо трещин и повреждений, так как от этого зависит безопасность окружающих;
• газовый редуктор с выходным давлением 30 mBar (лягушка);
• ключи (гаечный 7 мм, рожковый);
• отвертки;
• уплотнитель;
• мыльная вода.

Меняем жиклеры и подключаем плиту к баллону

Прежде чем приступить к работе, плиту следует отключить от газа (если она подключена). Далее снимаем конфорки, некоторые модели плит требуют и снятие верхней крышки. После чего шестигранным ключом выкручиваем старый жиклер, и с учетом размера конфорки, тут же вкручиваем новый, и так со всеми конфорками.

Жиклеры в духовке меняются таким же способом, как и конфорки – снимаем поверхности, закрывающие горелки, снимаем горелки и меняем жиклеры. Для более грамотной смены лучше воспользоваться инструкцией к Вашей плите.

Как перевести газовую плиту на балонный газ

В целом настройка газовой плиты под балонный газ не сложная, чтобы грамотно приспособить плиту необходимо всего лишь поменять жиклеры подачи газа в горелки. Это легко выполнить своими руками, не нанимая для этого специалистов.

Подача газа в горелку осуществляется при помощи специального отверстия в жиклере, который является неотъемлемой частью любой газовой плиты. Отверстие может быть разного диаметра, в зависимости от давления в системе газоснабжения. Конечно же, давление в центральных газовых магистралях заметно выше, чем в обычном газовом баллоне, соответственно и диаметр отверстия в жиклере должен быть меньшим.

Часто в комплекте с газовой плитой производитель прилагает и набор жиклеров, предназначенных для разного вида газовых смесей – природный газ, пропан-бутан и т. Но если их не оказалось или плита покупалась давно, ничего страшного, нужные жиклеры можно купить в магазине.

Выбираем жиклер под балонный газ

Жиклеры (другие названия: форсунки, инжекторы, сопла и т. ) для газовых плит не являются дефицитом, их можно купить в специализированных торговых точках – рынки, магазины. По виду жиклер похож на обычный болт с нанесенной резьбой, однако в отличии от последнего в центре имеет отверстие, через которое, собственно, и проходит газ. Как мы уже говорили ранее, отверстие может быть разного диаметра, и обычно его значение выбито на торце изделия.

Прежде чем покупать жиклер, следует определить, какой диаметр нужен. Это важный момент, поскольку неправильно выбранные жиклеры не позволит плите нормально работать, а то и вовсе сделает это невозможным.

Понять, что плита после замены жиклеров работает правильно, не сложно:

• пламя должно гореть без шипения, без желтых примесей и красных языков;
• при зажигании конфорки не допустимы хлопки, пламя не должно внезапно гаснуть.

Необходимый диаметр отверстия жиклера указан в инструкции к газовой плите, если инструкция потерялась, то сведения о вашей плите и руководство к ней легко найти в интернете.

Категорически не рекомендуем самостоятельно менять диаметр отверстия жиклера путем зачеканки или высверливания – новые жиклеры не дорогие, а «доработка» в домашних условиях может плачевно сказаться при эксплуатации плиты.

Какие необходимы инструменты

Для настройки газовой плиты под балонный газ и последующему ее подключению к газовой емкости, потребуются следующие инструменты:

• в первую очередь, новые жиклеры;
• ключи на 7 мм, гаечные или рожковые;
• отвертки;
• новый гибкий шланг, длиною 1,5 метра или более. Послужит для подключения плиты к газовому баллону;

Материалы и инструменты, необходимые для проведения работ

При подключении газового баллона к плите понадобятся:

• 2 хомута;
• штуцер, имеющий носик, чтобы присоединить шланг и внутреннюю резьбу (должен входить в комплект с газовым прибором);
• плита новая или старая, но в исправном состоянии;
• редуктор с входным давлением 30 мбар;
• газовый баллон из металло-композитных, полимерно-композитных или других специальных материалов с вместимостью 5–50 л;
• резиновый или резино-полимерный соединительный шланг, который может поддерживать комнатную температуру и не нагревается выше 30 градусов;
• герметизирующая лента;
• специальный газовый ключ.

Важно! Для подсоединения газовой модели плиты надо пользоваться только ключами с латунным или медным покрытием, которое при ударе не выбьет искру.

Выбор места для установки баллона

Перед подключением газовой плиты к баллону нужно выбрать место, где устройства будут установлены, так как расстояние между ними должно быть не менее 100 см. Инструкция по технике безопасности предписывает в помещении с подключенным газовым оборудованием иметь форточку.

При использовании экранированного баллона расстояние между ним и плитой можно сократить до 50 см.

• Если емкость с газом будет находиться в одном помещении с кухонным прибором, желательно поместить ее в металлический шкаф или сделать деревянное крепление.
• Баллон может находиться в кладовой, расположенной за стеной кухни. В этом случае потребуется сделать отверстие для шланга.
• Наилучший в плане безопасности вариант – установка баллона в специальный металлический ящик, находящийся на улице и запирающийся на замок.

Важно! Размещать баллон в квартире можно только в том случае, если здание имеет не более 2 этажей.

Особенности выбора оборудования

Несколько рекомендаций по выбору газового оборудования:

Важно! Нельзя пользоваться старыми шлангами, так как целостность их внутренней поверхности может быть нарушена.

Ввод установки в эксплуатацию

Весь монтаж газопровода проводится без его подключения к баллону. Когда трубки или шланги подключены к плите и соединены между собой, на вентиль баллона накручивается и затягивается гайка редуктора. Затем, если используется гибкий шланг, его надевают на штуцер и обжимают хомутом. Если выбраны сильфонные трубки, штуцер нужно выкрутить из корпуса редуктора и вкрутить в него резьбовой переходник соответствующего размера.

Когда установка собрана, нужно открыть вентиль на баллоне и, вращая регулятор редуктора, установить требуемое выходное давление. Когда газ поступил в систему трубок и шлангов, каждое соединение густо обмазывается пенно-мыльным раствором и проверяется на предмет утечек. После того как целостность газопровода подтверждена, можно открывать кран плиты и пытаться последовательно разжечь конфорки.

Если каждая из них коптит или пламя горит цветом, отличным от голубого или зеленоватого, необходимо вентилем на редукторе уменьшить давление. Если неисправность характерна только для некоторых конфорок — значит, жиклёры для них выбраны неправильно. Если в положении минимального огня конфорка тухнет — отрегулируйте винт малого расхода на кране плиты или попробуйте немного поднять давление винтом редуктора.

Какой выбрать редуктор

Газовые плиты имеют встроенные жиклёры, рассчитанные на постоянное давление газа, в то время как давление в баллоне уменьшается по мере расхода. Чтобы нормализовать горение, баллон подключается к плите не напрямую, а через редуктор. Редукторы для сжиженного бытового газа носят название пропановых и, как правило, имеют красный или металлический цвет корпуса.

Основные характеристики редуктора — давление на выходе и пропускная способность — должны подбираться под параметры отдельно взятой плиты. Если установить паспортное значение давления не представляется возможным, следует приобрести редуктор регулируемого типа и проводить его настройку вручную. Также регулируемые редукторы прямо показаны при использовании баллонов ёмкостью от 20 литров и более, где падение давления выражено более значительно.

Для применения пропана в бытовых целях рекомендуются редукторы обратного принципа действия. Ввиду малых значений давления сжиженного газа и невысокой разницы на входе и выходе применение многоступенчатых редукторов экономически необоснованно. Единственное требование — использовать совместно с композитными баллонами редукторы, предусмотренные их техническим стандартом.

Отдельным нюансом в выборе редуктора может быть температурный режим эксплуатации баллонов. Дело в том, что при испарении жидкого газа наблюдается интенсивное снижение его температуры. Так, если изначально пропан-бутановая смесь находится при температуре -5. -10 °С, в самом редукторе её температура может падать до отметки конденсации, из-за чего газ снова становится жидким, а редуктор перестаёт работать. Один из вариантов выхода из такой специфической ситуации — использование редукторов со встроенной системой подогрева.

Проверка работы плиты

Сначала важно проверить герметичность всех соединений. Для этого понадобится обычный мыльный раствор, который наносят на места соединений для проверки их надежности и отсутствия утечки газа. При обнаружении утечки рекомендуется потуже затянуть хомуты на шланге и заменить прокладки на редукторе и заново провести проверку.

Теперь можно проверить работу самой плиты. Если конфорки легко загораются, а пламя имеет голубоватый оттенок без так называемых желтых язычков, горит с хорошей силой и равномерно, то можно с уверенностью утверждать, что все сделано правильно.

Секреты безопасного подключения

Установка любого газового оборудования так или иначе связана с определенным риском для здоровья и жизни окружающих. Поэтому важно строго придерживаться определенных правил во время проведения монтажных работ:

• газовую плиту запрещено устанавливать в помещениях с плохой вентиляцией;
• газовый баллон необходимо располагать на расстоянии не менее 1,5 метров от газовой плиты. Идеально для этого подойдет специальный металлический ящик, расположенный на улице;
• шланг, редуктор, все места соединений газового оборудования должны быть постоянно в доступе для визуального контроля;
• в случае обнаружения запаха газа необходимо сразу же проветрить помещение и не пользоваться электроприборами.

Доработка плиты под баллонный газ

Далеко не каждая плита изначально может работать от сжиженного газа. Основным препятствием служит более высокое рабочее давление, из-за которого в конфорках наблюдается недостаток кислорода, что выражается в жёлтом цвете горения и появлении копоти.

Исправить ситуацию можно путём замены жиклёров для метана на сопла для СУГ. Они имеют в точности такой же форм-фактор, но диаметр отверстия несколько меньше. Если планируется подключение новой плиты, с ней в комплекте, скорее всего, должен идти набор жиклёров для сжиженного газа. Если жиклёров для замены нет, их можно приобрести за умеренную цену.

Диаметр отверстий в жиклёрах для сжиженного газа зависит от давления в исходящей камере редуктора и мощности горелки. Так, стандартными значениями для плит на сжиженном газе считаются диаметры 0,43–0,6 мм для давления 50 мБар и 0,5–0,75 для давления на 30 мБар. Отдельные производители плит могут устанавливать собственные значения диаметров, при этом использование сопел с отличающимися диаметрами отверстий может привести к прекращению действия гарантии.

Замена жиклёров может выполняться двумя способами в зависимости от конструкции плиты. В простейшем варианте достаточно снять корпус горелки и заглянуть внутрь посадочной гильзы. Если на дне виден жиклёр — шестигранная головка с отверстием по центру — его выкручивают торцевым ключом на 7 или 8 мм и вкручивают сопло для замены. Если внутри виден конус с отверстием, придётся снять верхнюю панель, открутив несколько болтов на бортах с разных сторон. Сам жиклёр в таком варианте конструкции не выкручивается, он запрессован на сальниковых уплотнениях. Нужно разжать усы обжимной муфты, сдвинуть сопло вниз вместе с подводящей трубкой, а затем вытащить жиклёр с посадочного штуцера и установить новый.

Какие шланги и трубки использовать для соединений

Согласно правилам безопасной эксплуатации газового оборудования, для прокладки газопроводов не допускается использовать кислородные и гидравлические шланги. Связано это с высокой разницей температур между транспортируемым газом и внешней средой, что приводит к ускоренной деградации материала шланга и появлению микроскопических утечек. При свойствах сжиженного газа скапливаться в помещениях такие явления представляют повышенную опасность.

Чтобы соединить газовый баллон с плитой существует три варианта. Первый — использовать специальные гибкие резиновые шланги для горючих углеводородов. В таком случае их подключение к редуктору выполняется через штатный штуцер с укреплением винтовым хомутом. Такой же штуцер устанавливается на входном патрубке газовой плиты, шланг подключается к нему также с обжатием хомутом. При необходимости соединить два отрезка шланга не допускается использование двухсторонних штуцеров, вместо них следует использовать резьбовые соединители с двойным обжимом хвостовика хомутами. Отличительной особенностью таких соединений для газопроводов является конусная резьба и отсутствие эластичных уплотнений.

Соединение плиты с баллоном при помощи гибких шлангов имеет ряд ограничений. Длина шланга не должна превышать 150 см, его прокладка должна оставаться видимой для постоянного контроля за состоянием оболочки и отсутствия повреждений. Частично обойти некоторые из запретов можно с использованием металлических сильфонных шлангов. Они формируют полужёсткий став, который может иметь практически неограниченную протяжённость, сохраняя устойчивость к температурным воздействиям и механическим повреждениям.

При этом правила безопасности запрещают проход гибких и полугибких каналов через стены, где их состояние невозможно оценить визуально. При необходимости связать кухонную плиту с баллоном, установленным на улице, в отверстие в стене должен быть на цементном растворе вмурован футляр из стальной трубы. Внутри футляра располагается стальная трубка меньшего диаметра с резьбой на обоих концах, пространство между стенками заполняется пластичным герметиком, например, монтажной пеной или силиконом. Присоединение сильфонных или гибких шлангов должно осуществляться только через резьбовые переходники соответствующего типа.

Подключение плиты к баллону

Для этой операции необходимо на патрубок газовой плиты вкрутить штуцер, а на него одеть ранее припасенный гибкий газовый шланг и закрепить его при помощи червячного хомута.

Второй конец шланга крепим к редуктору и также стягиваем хомутом, а редуктор присоединяем непосредственно к баллону с сжиженным газом, используя паронитовые прокладки. Крепеж осуществляется при помощи рожкового ключа, редуктор располагаем в горизонтальном положении – это важно!

Если все сделано правильно, то утечек газа быть не должно, однако лучше в этом убедиться лично. Для этого применяют простейший способ – нанесение мыльного раствора на места соединений. Если утечка есть, ее легко увидеть по надувающимся мыльным пузырям. В этом случае необходимо поменять прокладки, подтянуть хомуты, если повреждения на шланге – заменить его.

Где установить баллон

Главным обобщённым требованием к использованию газобалонного оборудования можно назвать обеспечение безопасности людей. По этой причине баллоны с газом не рекомендуется устанавливать в обитаемых комнатах и технических помещениях, связанных с жилым зданием напрямую или посредством вентиляции.

Отличительной чертой газа пропана является его высокая плотность. Баллонный газ тяжелее воздуха и способен скапливаться в нижних этажах построек. Поэтому устанавливать баллоны в подполе или технических помещениях ниже уровня земли категорически не допускается. Если в обычном случае небольшие утечки не представляют опасности ввиду постоянного воздухообмена, то в низинах газ способен долгое время накапливаться до взрывоопасных концентраций. Устанавливать газовые баллоны согласно СНИП 42–01–2002 можно только внутри зданий не выше 2-х этажей, в количестве не более одного и на удалении в 0,5 м от газовых плит и 1 м от отопительных приборов.

Чтобы сделать установку более безопасной и исключить доступ к газовому оборудованию посторонних лиц, баллоны размещают либо в помещении с отдельным входом, либо в уличном металлическом шкафу. Особенно важно при наружной установке учитывать температурный режим эксплуатации. Баллонный газ состоит из смеси пропана и бутана, у каждого из которых разная температура кипения. При охлаждении баллона ниже 0 °С из смеси будет испаряться только пропан, при этом остаток бутана в баллоне не получится рационально использовать. При более низких температурах возможно полное прекращение поступления газа к плите.

Основным способом добиться нормальной работы при низких температурах считается использование так называемых зимних газовых смесей, способных испаряться при температурах до -40 °С. Однако проблема в том, что подобный газ может оказаться в сезонном дефиците, к тому же нельзя исключить вероятность заправки смеси посредственного качества. Решить вопрос с гарантией можно двумя способами: либо утеплить пристроенный металлический шкаф, рассчитывая на проникновение тепла из здания, либо дополнительно обогревать баллоны с помощью саморегулирующегося кабеля.

Высота шкафа должна быть как минимум на 20–30 см больше высоты баллонов, чтобы они были установлены не на пол, а с зазором, например, на двух металлических рейках или высоком поддоне. При этом шкаф должен быть защищён от проникновения талой, дождевой воды и нагрева от солнечных лучей свыше 40 °С.

Краны и прочая арматура

В месте подключения газопровода к плите должен устанавливаться газовый кран, блокирующий подачу газа в случае неисправности плиты. Это может быть либо шаровый кран с жёлтым маховиком, либо пробковый газовый кран. Недостаток последнего заключается в необходимости периодического обслуживания.

Другим полезным дополнением для газопровода может послужить расходомер. Его включение в цепь транспортировки поможет своевременно среагировать на исчерпание смеси в баллоне и провести его замену. Прибор учёта не должен обладать выдающейся точностью, необходимой для контроля за расходом газа в магистральных сетях, достаточно будет устройства стоимостью до 2 тыс. рублей.

При одновременном подключении нескольких баллонов может использоваться соединительная рампа. Её установка помогает снизить интенсивность испарения газа из каждого баллона и сделать менее вероятным риск замерзания смеси в редукторе. Монтаж рампы можно выполнить самостоятельно при любом материале изготовления газопровода.

Как правильно выбрать жиклеры

Жиклеры для газовой плиты продаются в любом специализированном магазине. Внешне они напоминают обычные болтики с резьбой. По центру в них имеется специальное отверстие конкретного диаметра, через которое и поступает газ. Как правило, для удобства выбора производители маркируют свою продукцию, выбивая диаметр выходного отверстия на торце жиклера.

При покупке такого устройства не стоит экономить и уж тем более пытаться самостоятельно изменить диаметр его отверстия. Это может стать причиной плачевных последствий. В инструкции к плите необходимо посмотреть конкретный диаметр отверстия жиклера для каждой конфорки. Не допустимо использовать жиклеры с диаметром отверстия большим, чем рекомендуемое. Это не позволит нормально регулировать пламя, оно будет больше допустимого. При использовании жиклеров с меньшим диаметром пламя будет недостаточным.

Меры безопасности при использовании плиты с балонным газом

Газовое оборудование – это всегда источник потенциальной опасности. В этой связи следует соблюдать ряд простых, но важных правил:

• газовая плита должна быть установлена в хорошо вентилируемом помещении;
• баллон с сжиженным газом устанавливают на улице, в специальном металлическом ящике;

• если в помещении чувствуется запах, его следует сразу же проветрить и отключить все электроприборы;
• все места соединения, шланг и редуктор должны быть доступны для осмотра.
