Глоссарий терминологии о газопроводах

В системах газоснабжения в зависимости от давления транспортируемого газа различают:

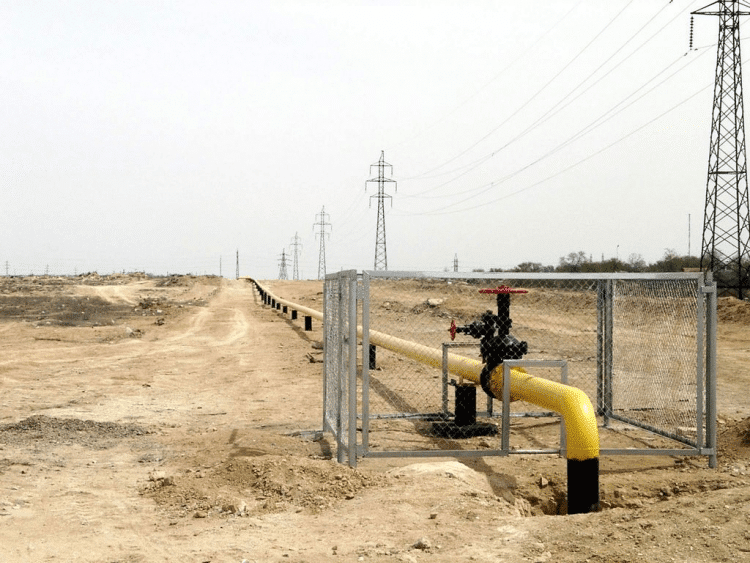

• газопроводы высокого давления I категории (рабочее давление газа свыше 1,2 МПа);
• газопроводы высокого давления I категории (рабочее давление газа от 0,6 до 1,2 МПа);
• газопроводы высокого давления II категории (рабочее давление газа от 0,3 до 0,6 МПа);
• газопроводы среднего давления (рабочее давление газа от 0,005 до 0,3 МПа);
• газопроводы низкого давления (рабочее давление газа до 0,005 МПа).

Газопроводы низкого давления служат для подачи газа к жилым домам, общественным зданиям и коммунально-бытовым предприятиям.

Газопроводы среднего давления через газорегуляторные пункты (ГРП) снабжают газом газопроводы низкого давления, а также промышленные и коммунально-бытовые предприятия. По газопроводам высокого давления газ поступает через ГРП на промышленные предприятия и газопроводы среднего давления. Связь между потребителями и газопроводами различных давлений осуществляется через ГРП, ГРШ и ГРУ.

Расположение газопроводов (классификация)

В зависимости от расположения газопроводы делятся на наружные (уличные, внутриквартальные, дворовые, межцеховые) и внутренние (расположенные внутри зданий и помещений), а также на подземные (подводные) и надземные (надводные). В зависимости от назначения в системе газоснабжения газопроводы подразделяются на распределительные, газопроводы-вводы, вводные, продувочные, сбросные и межпоселковые.

Распределительными являются наружные газопроводы, обеспечивающие подачу газа от магистральных газопроводов до газопроводов-вводов, а также газопроводы высокого и среднего давлений, предназначенные для подачи газа к одному объекту.

Газопроводом-вводом считают участок от места присоединения к распределительному газопроводу до отключающего устройства на вводе.

Вводным газопроводом считают участок от отключающего устройства на вводе в здание до внутреннего газопровода.

Межпоселковыми являются распределительные газопроводы, расположенные вне территории населенных пунктов.

Внутренним газопроводом считают участок от газопровода-ввода (вводного газопровода) до места подключения газового прибора или теплового агрегата.

Материалы для газопроводов

В зависимости от материала труб газопроводы подразделяют на металлические (стальные, медные) и неметаллические (полиэтиленовые).

Различают также трубопроводы с природным, со сжиженным углеводородным газом (СУГ), а также сжиженным природным газом (СПГ) при криогенных температурах.

Принцип построения распределительных систем газопроводов

По принципу построения распределительные системы газопроводов делятся на кольцевые, тупиковые и смешанные. В тупиковых газовых сетях газ поступает потребителю в одном направлении, т. потребители имеют одностороннее питание.

В отличие от тупиковых, кольцевые сети состоят из замкнутых контуров, в результате чего газ может поступать к потребителям по двум или нескольким линиям.

Надежность кольцевых сетей выше тупиковых. При проведении ремонтных работ на кольцевых сетях отключается только часть потребителей, присоединенных к данному участку.

Разумеется, если вам надо заказать проведение газа в на участок или выполнить газификацию многоквартирного дома, вместо заучивания терминов выгоднее и эффективнее обратиться к надежным сертифицированным подрядчикам. Мы выполним работы по проведению газа на ваш объект качественно и в оговоренные сроки.

5 Пересечение газопроводами железнодорожных и трамвайных путей и автомобильных дорог

1 Расстояния по горизонтали от мест пересечения подземными газопроводами трамвайных и железнодорожных путей, автомобильных дорог, магистральных улиц и дорог рекомендуется принимать, м, не менее:

• до мостов и тоннелей на железных дорогах общих сетей и внешних железнодорожных подъездных путях предприятий, трамвайных путях, автомобильных дорогах категорий I — III, магистральных улиц и дорог, а также до пешеходных мостов, тоннелей через них — 30, а для внутренних подъездных железнодорожных путей предприятий, автомобильных дорог категорий IV — V и водопропускных труб — 15;
• до зоны стрелочного перевода (начала остряков, хвоста крестовин, мест присоединения к рельсам отсасывающих кабелей) и других пересечений пути) — 4 для трамвайных путей и 20 — для железных дорог;

(Измененная редакция. Изм. № 2)

2* Подземные газопроводы всех давлений в местах пересечений с железнодорожными и трамвайными путями, автомобильными дорогами категорий I — IV, а также с магистральными улицами и дорогами следует прокладывать в футлярах. В других случаях необходимость устройства футляров должна определяться проектной организацией. Длину футляра на пересечении газопроводов с железнодорожными путями общей сети и внешними подъездными железнодорожными путями предприятий следует принимать в соответствии с СП 119. 13330.

Футляры должны быть из неметаллических или стальных труб и соответствовать требованиям к прочности и долговечности. На одном конце футляра следует предусматривать контрольную трубку, а также контрольный проводник для стальных футляров, выходящие под защитное устройство.

Контрольный проводник следует предусматривать для определения наличия (отсутствия) контакта «труба-футляр.

3 Концы футляров при пересечении газопроводами железных дорог общей сети и внешних подъездных железнодорожных путей предприятий рекомендуется выводить на расстояния от них не менее установленных СП 119. 13330.

При пересечении подземными газопроводами трамвайных путей, внутренних подъездных железнодорожных путей предприятий, автомобильных дорог, магистральных улиц и дорог концы футляров рекомендуется располагать на расстоянии:

• не менее 2 м от подошвы земляного полотна (оси крайнего рельса на нулевых отметках) трамвайного пути, внутренних подъездных железнодорожных путей предприятий;
• не менее 2 м от бордюра, обочины, подошвы откоса насыпи автомобильных дорог, магистральных улиц и дорог;
• не менее 3 м от края водоотводных сооружений (кювета, канавы, резерва).

4 При пересечении газопроводами железных дорог общей сети и внешних подъездных железнодорожных путей предприятий глубина укладки газопровода должна соответствовать требованиям СП 119. 13330.

В остальных случаях глубина укладки газопровода от подошвы рельса или верха покрытия дороги и магистральных улиц и дорог от подошвы насыпи до верха футляра должна соответствовать требованиям безопасности, но быть не менее, м:

• 1,0 — при проектировании прокладки открытым способом;
• 1,5 — при проектировании прокладки методом продавливания или наклонно-направленного бурения и щитовой проходки;
• 2,5 — при проектировании прокладки методом прокола.

При проектировании прокладки газопровода иными методами глубину укладки газопровода следует принимать с учетом требований технико-эксплуатационной документации и обеспечения безопасности.

Прокладка газопроводов в теле насыпей дорог и магистральных улиц не допускается, за исключением оговоренных случаев.

5* Толщина стенок труб стального газопровода при пересечении им железнодорожных путей общего пользования и внешних железнодорожных подъездных путей предприятия должна на 2 — 3 мм превышать расчетную, но не менее 5 мм на расстояниях 50 м в каждую сторону от подошвы откоса насыпи или оси крайнего рельса на нулевых отметках.

Для полиэтиленовых газопроводов на этих участках и пересечениях автомобильных дорог категорий I — III, магистральных улиц и дорог должны применяться трубы и соединительные детали с SDR не более SDR 11 с коэффициентом запаса прочности не менее 3,2 для газопроводов, прокладываемых на территориях городов и сельских населенных пунктов. Для межпоселковых газопроводов давлением свыше 0,3 до 0,6 МПа должны применяться трубы из ПЭ 80 и ПЭ 100 или из ПЭ 100/ПЭ 100-RC с коэффициентом запаса прочности не менее 2,5, для межпоселковых газопроводов давлением свыше 0,6 до 1,2 МПа должны применяться трубы из ПЭ 100 или из ПЭ 100/ПЭ 100-RC с коэффициентом запаса прочности не менее 2,0.

Типы ГРСПравить

По назначению различают несколько типов ГРС:

• Станции на ответвлении магистрального газопровода (на конечном участке его ответвления к населённому пункту или промышленному объекту) производительностью от 5—10 до 300—500 тыс. м³ в час;
• Промысловая ГРС для подготовки газа (удаление пыли, влаги), добытого на промысле, а также для снабжения газом близлежащего к промыслу населённого пункта;
• Контрольно-распределительные пункты, размещаемые на ответвлениях от магистральных газопроводов к промышленным или сельскохозяйственным объектам, а также для питания кольцевой системы газопроводов вокруг города (производительностью от 2—3 до 10—12 тыс. м³ в час);
• Автоматическая ГРС для снабжения газом небольших населённых пунктов, совхозных и колхозных посёлков на ответвлениях от магистральных газопроводов (производительностью 1—3 тыс. м³ в час):

Газорегуляторные пункты (ГРП) (производительностью от 1 до 30 тыс. м³ в час) для снижения давления газа и поддержания его на заданном уровне на городских газовых сетях высокого и среднего давления;Газорегуляторные установки для питания газовых сетей или целиком объектов с расходом газа до 1,5 тыс. м³ в час.

Вариант вычислений с помощью ПК

Выполнение исчисления с использованием компьютера является наименее трудоемким — все, что требуется от человека, это вставить в соответствующие графы нужные данные.

Поэтому гидравлический расчет делается за несколько минут, причем для этой операции не потребуется большого запаса знаний, который необходим при использовании формул.

Для его правильного выполнения необходимо взять из технических условий следующие данные:

• плотность газа;
• коэффициент кинетической вязкости;
• температуру газа в своем регионе.

Необходимые техусловия получают в горгазе населенного пункта, в котором будет строиться газопровод. Собственно, с получения этого документа и начинается проектирование любого трубопровода, ведь там содержатся все основные требования к его конструкции.

Использование специальных программ является простейшим способом гидравлического расчета, исключающим поиск и изучение формул для проведения вычислений

Далее застройщику необходимо узнать расход газа для каждого прибора, который планируется подключить к газопроводу. К примеру, если топливо будет транспортироваться в частный дом, то там чаще всего используются плиты для приготовления пищи, всевозможные отопительные котлы, а в их паспортах всегда стоят нужные цифры.

Кроме того, потребуется знать количество конфорок у каждой плиты, которая будет подключена к трубе.

На следующем этапе сбора необходимых данных отбирается информация о падении давления в местах установки какого-либо оборудования — это может быть счетчик, клапан отсекатель, термозапорный клапан, фильтр, прочие элементы.

В этом случае нужные цифры найти просто — они содержатся в специальной таблице, приложенной к паспорту каждого изделия. Проектировщику следует обратить внимание на то, что должно указываться падение давления при максимальном потреблении газа.

Из специальной таблицы, приложенной к паспорту изделий, можно узнать сведения о потере давления при подключении приборов к сети

На следующем этапе рекомендуется узнать, каково будет давление голубого топлива в точке врезки. Такие сведения могут содержать технические условия своего горгаза, ранее составленная схема будущего газопровода.

Если сеть будет состоять из нескольких участков, то их необходимо пронумеровать и указать фактическую длину. Кроме того, для каждого следует прописать все изменяемые показатели отдельно — это общий расход любого прибора, который будет использоваться, падение давления, другие значения.

В обязательном порядке понадобится коэффициент одновременности. Он учитывает возможность совместной работы всех потребителей газа, подключенных к сети. Например, всего отопительного оборудования, расположенного в многоквартирном или же частном доме.

Такие данные используются программой, выполняющей гидравлический расчет, для определения максимальной нагрузки на каком-либо участке или во всем газопроводе.

Для каждой отдельной квартиры или дома указанный коэффициент рассчитывать не нужно, так как его значения известны и указаны в приложенной ниже таблице:

Таблица с коэффициентами одновременности, данные из которой используются при любом виде расчетов. Достаточно выбрать графу, соответствующую конкретному бытовому прибору, и взять нужную цифру

Если на каком-то объекте планируется использовать более двух обогревательных котлов, печей, емкостных водонагревателей, то показатель одновременности всегда будет равняться 0,85. Что и нужно будет указать в соответствующей графе, используемой для расчета, программы.

Далее следует указать диаметр труб, а еще понадобятся коэффициенты их шероховатости, которые будут использоваться при строительстве трубопровода. Эти значения стандартные и их легко можно найти в Своде правил.

Единицы измерения параметров газа

Измерение давления газа. Величину избыточного давления газа измеряют манометрами, а для получения абсолютного давления необходимо к избыточному давлению прибавить атмосферное давление.

В системе СИ единица измерения давления — паскаль (Па), которая обозначает давление, вызываемое силой 1 ньютон (Н), равномерно распределенной по нормальной к ней поверхности площадью 1 м2. Соотношения между единицами измерения давления приведены в таблице ниже.

Пример выполнения расчета

Приведен пример выполнения гидравлического расчета с помощью программы для газопроводов низкого давления. В предлагаемой таблице желтым цветом выделены все данные, которые проектировщик должен ввести самостоятельно.

Они перечислены в пункте о компьютерном гидравлическом расчете, приведенном выше. Это температура газа, коэффициент кинетической вязкости, плотность.

В данном случае осуществляется расчет для котлов и плит, ввиду этого необходимо прописать точное количество конфорок, которых может быть 2 или 4. Точность важна, ведь программа автоматически выберет коэффициент одновременности.

На картинке желтым цветом выделены колонки, в которые показатели должен ввести сам проектировщик. Внизу приведена формула для расчета расхода на участке

Стоит обратить внимание на нумерацию участков — ее придумывают не самостоятельно, а берут из ранее составленной схемы, где указаны аналогичные цифры.

Далее прописывается фактическая длина газопровода и так называемая расчетная, которая больше. Происходит это потому, что на всех участках, где есть местное сопротивление, необходимо увеличивать длину на 5-10%. Это делается для того, чтобы исключить недостаточное давление газа у потребителей. Программа осуществляет расчет самостоятельно.

Суммарный расход в кубических метрах, для которого предусмотрена отдельная колонка, на каждом участке исчисляется заранее. Если дом многоквартирный, то нужно указывать количество жилья, причем начиная с максимального значения, как видно в соответствующей графе.

В обязательном порядке в таблицу вносятся все элементы газопровода, при прохождении которого теряется давление. В примере указаны клапан термозапорный, отсечной и счетчик. Значение потери в каждом случае бралось в паспорте изделия.

С помощью одной программы можно делать расчеты для всех видов газопроводов. На картинке исчисления для сети среднего давления

Внутренний диаметр трубы указывается согласно техническому заданию, если у горгаза есть какие-то требования, или из ранее составленной схемы. В этом случае на большинстве участков он прописан в размере 5 см, ведь большая часть газопровода идет вдоль фасада, а местный горгаз требует, чтобы диаметр был не меньше.

Если даже поверхностно ознакомиться с приведенным примером выполнения гидравлического расчета, то легко заметить, что, кроме внесенных человеком значений, присутствует большое количество других. Это все результат работы программы, так как после внесения цифр в конкретные колонки, выделенные желтым цветом, для человека работа по расчету закончена.

То есть само вычисление происходит довольно оперативно, после чего с полученными данными можно отправляться на согласование в горгаз своего города.

Перевод количества теплоты, выраженной в калориях, на джоули

Калории,кал
Калории, кал

0
1 2 3
4 5 6 7
8 9

Джоули, Дж

0
0
4,2
8,4
12,6
16,7
20,9
25,1
29,3
33,5
37,7

10
41,9
46,1
50,2
54,4
58,6
62,8
67
71,2
75,4
79,5

20
83,7
87,9
92,1
96,3
100,5
104,7
108,9
113
117,2
121,4

30
125,6
129,8
134
138,1
142,4
146,6
150,7
154,9
159,1
163,3

40
167,5
171,7
175,8
180
184,2
188,4
192,6
196,8
201
205,9

50
209,3
213,5
217,7
221,9
226,1
230,3
234,5
238,7
242,8
247

60
251,2
255,4
259,6
263,3
268
272,1
276,3
280,5
284,7
288,9

70
293,1
297,3
301,4
305,6
308,9
314
318,2
322,4
326,6
330,8

80
334,9
339,1
343,3
347,5
351,7
355,9
360,1
364,3
368,4
372,6

90
376,8
361
385,3
389,4
393,6
397,7
401,9
406,1
410,3
414,5

Примечания:
6055 кал = 6000 кал + 55 кал = 251,2-100 Дж + 230,3 Дж = 25350,3 Дж. Чтобы перевести величину количества теплоты, выраженную ккал, в Дж, надо приведенную в таблице величину умножить на 1000.

Для удобства сравнения различных видов топлива введено понятие условного топлива, теплоту сгорания которого принимают равной 7000 ккал/кг, или 29288 кДж/кг.

Чтобы привести любое топливо к условному, необходимо значение его низшей теплоты сгорания разделить на эту величину. Величина, показывающая, во сколько раз теплота сгорания данного топлива больше теплоты сгорания условного топлива, называется тепловым эквивалентом.

Для метана тепловой эквивалент

Ккал = QH/7000 = 8558/7000 = 1,22,

где QH — низшая теплота сгорания метана, ккал/м3; 7000 — теплота сгорания условного топлива. 1 м3 метана эквивалентен 1,22 кг условного топлива.

Измерение объема и плотности газов. Объем газа измеряют в кубических метрах (м3). В связи с тем, что объем газов значительно изменяется при нагревании, охлаждении и сжатии, для сравнения объемных количеств газа их приводят к нормальным и стандартным условиям.

Нормальными условиями принято считать температуру 0 °С (273,2 К) и давление 101,325 кПа. На практике за единицу измерения количества газа принимают 1 м3 газа, взятого при давлении 101,325 кПа, температуре 20 °С и нулевой влажности. Эти условия принято считать стандартными. Для пересчета параметров, характеризующих состояние газа, на нормальные или стандартные условия можно использовать следующие формулы:

где V0 — объем газа при нормальных условиях; Vt — объем газа при заданном давлении и температуре t, °С; Рt — давление газа в момент измерения объема газа при температуре 1, °С; Р0 — нормальное давление газа (101,325 кПа); 273,2 — нормальная температура, К; V20 — объем газа при стандартных условиях, то есть при t = 273,2 + 20 = = 293,2 К и давлении Р0.

Масса газа в единице объема называется плотностью. Применительно к газам плотность имеет размерность кг/м3 и определяется обычно при температуре 0 °С и давлении 101,325 кПа.

Чтобы показать, насколько 1 м3 данного газа легче или тяжелее 1 м3 воздуха, определяют относительную плотность. Для этого необходимо плотность газа разделить на плотность воздуха при нормальных условиях.

Таблицы в картинках

Приведенные ниже картинки вы можете сохранить к себе для личного пользования.

Вас также может заинтересовать

Слово «когенерация» образовано от английского «co+generation», что можно перевести буквально как «совместное производство», «совместная генерация». В рамках котельных когенерация — это производство тепла и электрической энергии при помощи одной системы, например, мини-ТЭЦ или КГУ.

Можно ли осуществлять монтаж котельных в зимний период?

Особенность блочной котельной заключается в том, что она представляет из себя практически готовую установку, которую нужно просто перевезти, подключить и запустить. Она поставляется на объект уже оснащенная всем оборудованием и готовая к монтажу, в том числе в зимний период. Предустановленное оборудование зависит от требований заказчика, особенностей объекта, а также от правил и нормативов, которые устанавливают регулирующие органы.

Требования к огнестойкости котельной

В каждую котельную назначается ответственное за пожарную безопасность лицо, а если котельная представляет из себя комплексное сооружение из нескольких помещений, то ответственный полагается каждому из них. В спектр их обязанностей входит контроль огнестойкости котельной: наличие пожарного инвентаря и первичных средств пожаротушения, а также поддержание их в состоянии исправности.

Нормы и СНиП газоснабжения

Показателем качества природного газа является количество метана. Все остальные компоненты природного газа – это неприятные добавки. Есть еще одна характеристика, в соответствии с которой газопровод делится по категориям — это давление газа в системе.

Какой газ используется в жилых домах

Природный газ – понятие условное, которое применяется для горючей газообразной смеси, добываемой из недр, и доставляемой потребителям тепловой энергии в жидком виде.

Состав разнообразен, но всегда преобладает метан (от 80 до 100%). Кроме того, в состав природного газа входят: этан, пропан, бутан, пары воды, водород, сероводород, углекислый газ, азот, гелий. Показателем качества природного газа является количество метана. Все остальные компонентыприродного газа – это неприятные добавки, которые создают загрязняющие выбросы и разрушают трубы. Природный газ для жилых домов, никак не распознаётся органами чувств, поэтому к нему добавляют сильно пахнущие газы – одоронты, выполняющие сигнальную функцию.

Какое давление газа в газопроводе жилого дома

Газопровод – это весь путь, который проходит газ по трубам от места хранения до потребителя. Газопроводы могут делиться на наземные, наводные, подземные и подводные. С точки зрения сложности проводящей системы они делятся на многоступенчатые и одноступенчатые.

Есть еще одна характеристика, в соответствии с которой газопровод делится по категориям — это давление газа в системе. Для газоснабжения городов и других поселений давление бывает:

• низким — до 0,05 кгс/см2;
• средним — до 0,05 до 3,0 кгс/см2;
• высоким — до 6 кгс/см2;
• очень высоким — до 12 кгс/см2.

Такая разница в давлении обусловлена назначением газопровода. Больше всего давления в магистральной части системы, меньше всего – внутри дома. Для системы с определённым давлением существует свой ГОСТ, отступать от которого категорически запрещено.

Нормы потребления газа на отопление дома

Нормы потребления природного газа населением определяются по следующим направлениям его использования:

• приготовления еды в расчёте на 1 человека в месяц;
• подогрев воды при автономном газо и водоснабжении в условиях отсутствия или наличия газового водонагревателя;
• индивидуальное отопление жилых помещений и хозяйственных построек;
• на нужды содержания домашних животных;

Нормы газа на отопление рассчитываются исходя из расхода в равных долях по месяцам всего года. Измеряются в кубометрах на 1 м2 отапливаемой площади или на 1 м3 отапливаемого объема. Если здание многоэтажное, то расчёт производится по каждому этажу отдельно. Как правило, к отапливаемым помещениям причисляются мансарды, цокольные этажи, а также некоторые подвальные помещения.

СНиП газоснабжения жилых домов

Требования СНиП в этой области сводятся к следующему:

• Потребление газа определяется следующими показателями: на приготовление пищи с использованием газа — 0,5 м3 в сутки; на горячую воду, производимую газовым водонагревателем — 0,5 м3 в сутки; на отопление от газового отопительного аппарата — 7 — 12 м3 в сутки.
• Давление газа в пределах внутреннего газопровода индивидуального жилого дома не может превышать величины в 0,003 МПа.
• Надземные газопроводы на участке жилого дома должны располагаться там, где нет проезда транспорту и проходу людей. Они размещаются в высоту не менее чем на 0,35 м от земли до нижней части трубы.
• При вводе в дом газовая труба низкого давления оборудуется отключающим устройством, размещённом на высоте до 1,8 м от земли.
• Расстояние между трубопроводами, размещёнными в непосредственной близости к газопроводу, должно обеспечивать возможность доступа для целей ремонта и обслуживания.
• Любые газовые хранилища следует вкапывать в грунт на глубину, определяемую расстоянием в 60 см от поверхности до резервуара, если зимой земля промерзает, и в 20 см, если промерзания нет. Если хранилища устанавливаются там, где уровень грунтовых вод не позволяет их закапывать, то резервуары нужно изолировать от воды и обеспечить их неподвижность. Газопровод низкого давления проводится под землёй, за исключением ситуации многолетней мерзлоты.
• Внутри дома газопровод должен быть открытым. Иное допускается только в том случае, если газовые трубы размещены вблизи специальной вентиляции, и закрыты щитами, которые снимаются без специальных работ и приспособлений.
• Там, где пересекаются строительные конструкции, газопровод помещается в специальные футляры. Их концы должны быть размещены не менее чем на 3 см от пола. Трубы не должны соприкасаться с футляром (зазор в 5 см). Эти 5 см должны быть закрыты эластичными материалами.
• Отключающие устройства размещаются перед счетчиками и потребляющими газ устройствами.

7 Реконструкция (восстановление) изношенных подземных стальных газопроводов

(Новая редакция. Изм. № 2)

1* Для восстановления и капитального ремонта подземных стальных газопроводов применяют:

• на территории городов и сельских населенных пунктов:
• при давлении природного газа до 0,3 МПа включительно — протяжку в газопроводе труб из полиэтилена ПЭ 80 и ПЭ 100 с коэффициентом запаса прочности не менее 2,6 без сварных соединений или соединенных с помощью деталей с ЗН, или соединенных сваркой встык с использованием сварочной техники высокой степени автоматизации;
• при давлении природного газа свыше 0,3 до 0,6 МПа включительно — протяжку в газопроводе труб из полиэтилена ПЭ 80 и ПЭ 100 с коэффициентом запаса прочности не менее 3,2 без сварных соединений или соединенных с помощью деталей с ЗН или сваркой встык с использованием сварочной техники высокой степени автоматизации;
• при давлении природного газа до 1,2 МПа включительно — облицовку очищенной внутренней поверхности газопроводов синтетическим тканевым шлангом на специальном двухкомпонентном клее при условии подтверждения в установленном порядке их пригодности для этих целей на указанное давление или в соответствии со стандартами (техническими условиями), область применения которых распространяется на данное давление;
• вне поселений и городских округов:
• при давлении природного газа до 0,6 МПа включительно — протяжку в газопроводе труб из полиэтилена ПЭ 80 и ПЭ 100 с коэффициентом запаса прочности не менее 2,6 без сварных соединений или соединенных с помощью деталей с ЗН или сваркой встык с использованием сварочной техники высокой степени автоматизации;
• при давлении природного газа свыше 0,6 до 1,2 МПа включительно — протяжку в газопроводе труб из полиэтилена ПЭ 100 с коэффициентом запаса прочности не менее 2,0 без сварных соединений или соединенных с помощью деталей с ЗН или сваркой встык с использованием сварочной техники высокой степени автоматизации. Пространство между полиэтиленовой трубой и стальным изношенным газопроводом (каркасом) давлением природного газа свыше 0,6 до 1,2 МПа включительно должно быть заполнено (при наличии такой возможности) по всей длине уплотняющим (герметизирующим), например, пенным материалом;
• при давлении природного газа до 1,2 МПа включительно — облицовку очищенной внутренней поверхности газопроводов синтетическим тканевым шлангом на специальном двухкомпонентном клее при условии подтверждения в установленном порядке их пригодности для этих целей на указанное давление или в соответствии со стандартами (техническими условиями), область применения которых распространяется на данное давление.

При протяжке применяют полиэтиленовые трубы без защитной оболочки, с защитной оболочкой, с соэкструзионными слоями ПЭ 100/ПЭ 100-RC. При протяжке полиэтиленового газопровода внутри металлических труб следует предусматривать мероприятия, исключающие его механические повреждения.

2 Реконструкцию (восстановление) и капитальный ремонт изношенных стальных газопроводов допускается проводить с сохранением:

— пересечения восстанавливаемых участков с подземными коммуникациями без установки дополнительных футляров;

— глубины заложения восстанавливаемых газопроводов;

— расстояния от восстанавливаемого газопровода до зданий, сооружений и сетей инженерно-технического обеспечения по его фактическому размещению, если не изменяется давление в восстановленном газопроводе или при повышении давления в восстановленном газопроводе до 0,3 МПа.

Восстановление изношенных стальных газопроводов с возможностью повышения давления до высокого допускается, если расстояния до зданий, сооружений и сетей инженерно-технического обеспечения соответствуют требованиям, предъявляемым к газопроводу высокого давления.

3* Соотношение размеров полиэтиленовых и стальных труб при восстановлении и капитальном ремонте методом протяжки выбирают исходя из возможности свободного прохождения полиэтиленовых труб и деталей внутри стальных и обеспечения целостности полиэтиленовых труб. Концы реконструируемых (восстановленных) и капитально отремонтированных участков между новой полиэтиленовой и изношенной стальной трубами рекомендуется уплотнять.

Виды газопроводов

Газопроводные системы связываются с уровнями давления газообразного вещества, которое перемещается по ним, делятся на следующие виды:

Газопроводная конструкция с наличием высокого давления первого сорта в условиях рабочего давления газового вещества в пределах 0,71,3 МПа для натурального вещества и газовоздушной смеси и до 1,7 МПа для СУГ;

Газопроводный канал с высоким уровнем давления второй категории в условиях давления в рамках 0,40,7 МПа;

Газопроводное сооружение со средними показателями давления имеется давление в рабочем режиме в пределах 0,0060,4 МПа;

Газовый канал с низким давлением уровень давления до 0,006 МПа.

Давление газа в надземных газопроводах в зависимости от класса потребителей и особенностей размещения

Измерение параметров газаПравить

Измерение расхода газа на ГРС осуществляется при помощи стандартных сужающих устройств, таких как диафрагма, а также турбинными и ультразвуковыми расходомерами. Количество газа, потреблённого самой ГРС (на собственные нужды — подогрев газа, система отопления ГРС и т. ) измеряют мембранными и ротационными газосчетчиками. Температура газа измеряется показывающими термометрами, а также с помощью электронных датчиков температуры (Термосопротивление, Термопара). Контролируются также качественные показатели газа, такие как компонентный состав, точка росы и другие (измеряются характериографами).

Схемы работыПравить

ГРС на магистральных газопроводах понижают начальное давление газа (например, 5 МН/м², то есть 5 МПа) по одно-, двух- или трёхступенчатой схеме до 0,1 МН/м² и менее, на автоматических ГРС давление снижается с 5,5 до 3 ·10-2 МН/м²-, на газорегуляторных пунктах высокое давление (1,2 или 0,6 МН/м²) снижается до среднего (0,3 МН/м²) или низкого (300 мм вод. ) Технологическая схема АГРС включает все необходимые узлы и системы, укомплектованные современным оборудованием, в том числе: узел переключений, узел очистки газа и сбора конденсата, подогрева, редуцирования, замера, одоризации, подготовки газа для собственных нужд, подготовки теплоносителя, отопления.
