Научитесь заменять одинарную или двойную розетку вручную

Подготовка новой розетки

Не всегда при монтаже требуется подрозетник. Зависит это от конструкции нового электрооборудования. В некоторых современных образцах в качестве защиты используются сама центральная часть.

Рассмотрим более подробно этот вариант.

Внешний вид этого варианта отличается тем, что вокруг него имеется специальная металлическая рама, а механизм изначально крепится к самому ободку.

Продается такое оборудование цельным, т. внешняя панель, рама и механизм соединены между собой. Для начала монтажа нужно отсоединить наружную часть от защитной рамы. Крепление осуществлено с помощью болтов, поэтому их просто нужно открутить.

Остаются только ободок и механизм.

При внимательном рассмотрении механизма можно увидеть, что на нем уже не 4, а 5 винтов. Последний расположен вверху между двумя контактными. Этот болт держит специальную пластину.

Она прижимает контактные провода более крепко, что позволяет устанавливать вилку прочно. Также это служит дополнительной защитой от удара электричеством.

Особенности установки двойной розетки

Различают 2 механизма подключения такого оборудования. Первый подразумевает в себе 2 выхода электропитания из одной точки. Это крайне небезопасный вариант.

Связанно это с тем, что сила тока остается неизменной, а напряжение и нагрузка возрастают. Из этого следует, что такой вариант недолговечен. Кроме того, креплений у механизма значительно меньше, чем у одинарного варианта, поэтому контакт с вилкой будет более слабый.

Двойные отверстия лучше выводить из разных точек. Это значит, что наружная панель будет двойная и соединена вместе, а внутри источники питания будут разными.

В этом случае риск скачка напряжения и удара током является таким же, как и в одинарных розетках, т. почти равен нулю.

Следует учитывать и то, где именно будет, установлен такой механизм.

Так, например, при установке в бетонную стену, небольшое количество отверстий для крепления не имеет значений, т. основа очень крепкая.

Как поменять двойную розетку

Если на место старой двойной розетки устанавливается такая же двойная новая, то проблем не возникнет совершенно никаких. Все операции выполняются в соответствии с ранее описанным алгоритмом.

А вот как поменять одинарную розетку на двойную – с этим вопросом сложностей будет чуть-чуть больше. Причем столкнуться вам придется с трудностями, совершенно не относящимися к электрике, так как механизм одинарных и двойных розеток совершенно аналогичен.

Дополнительные, но совершенно разрешимые трудности будут состоять лишь в расширении отверстия в стене. Оно должно иметь такие размеры, чтобы в него мог свободно поместиться подрозетник двойной розетки. Причем нельзя забывать о том, что между стенками отверстия и подрозетника должен иметься небольшой зазор, который при установке будет заполнен гипсом или каким-либо фиксирующим раствором.

Для расширения отверстия придется воспользоваться, как и описывалось ранее, зубилом и молотком. Навыков электрика и каких-то дополнительных знаний и умений при этом не потребуется.

Итак, теперь вы знаете, как поменять розетку дома самому. Мы уверены, что прочитав данный материал, вы смогли понять, что сделать это вполне по силам даже человеку, совершенно не искушенному в тонкостях мастерства электрика.

Демонтаж розетки, подлежащей замене

Как поменять розетку в квартире? С чего начать? Как поменять – об этом мы расскажем чуть ниже. Начать же нужно с демонтажа той, которая подлежит замене.

Отключение электричества

Важной операцией, предваряющей запланированную работу, является отключение электричества. Вполне понятно, что сделать это необходимо в целях безопасности. Обесточить квартиру можно двумя способами:

• повернуть пакетный выключатель или выключить тот автомат, который полностью отключает подачу электроэнергии в квартиру;
• отыскать автомат, обслуживающий конкретный участок электросети, и отключить только его.

Если же вы не электрик, то подвергать себя лишнему риску не стоит. Лучше всего обесточить квартиру в целом. Чтобы иметь полную уверенность в своей безопасности, следует воспользоваться индикаторной отверткой VIRA, о которой мы писали немного выше, и с ее помощью удостовериться в отсутствии напряжения на контактах заменяемой розетки.

А знаете ли вы, как пользоваться индикаторной отверткой, чтобы демонтировать и поменять розетку дома? Как и все инструменты марки VIRA, такая отвертка надежна и проста в использовании. Чтобы убедиться в отсутствии напряжения на контактах розетки, следует:

• жалом отвертки поочередно коснуться обоих контактов;
• во время касания палец держать на круглом металлическом контакте, расположенном на рукоятке отвертки.

Если светодиодный индикатор, находящийся внутри рукоятки инструмента, не загорится, вы можете спокойно выполнять запланированную работу. В противном случае к работе приступать нельзя до тех пор, пока вы не добьетесь реального отключения электричества.

Демонтаж конструктивных элементов розетки

Основными конструктивными элементами розетки являются:

• декоративная крышка;
• внутренний механизм.

В розетках старых моделей розеточная крышка является монолитной. Современные же изделия дополнительно снабжены декоративной рамкой. В любом случае крышку удерживают винты, которые следует отвинтить. При наличии рамки ее можно легко снять, лишь слегка поддев лезвием отвертки.

Трудностей с тем, как снять крышку, чтобы заменить старую розетку на новую, как правило, не возникает. Единственный щекотливый нюанс состоит в том, чтобы не повредить обои, находящиеся возле заменяемого устройства. При малейшем подозрении на их прилипание к крышке, обои стоит подрезать и таким образом исключить вероятность их надрыва и повреждения.

Внутренняя часть розетки может крепиться к стеновой конструкции одним из трех следующих способов:

• с помощью распорных лапок;
• винтами к подрозетнику;
• парой винт-дюбель к самой стене.

Чаще всего встречаются два первых варианта крепления. Чтобы демонтировать внутренний механизм розетки, следует отыскать винты крепления и ослабить их (если речь идет о распорных лапках) или просто вывинтить их.

Небольшой, но важный нюанс состоит в том, что в розетку могут входить не два, а три провода. Причем третий провод, представляющий собой заземление, может укладываться несколько специфично: в месте его соединения с розеткой может иметься петля, а оба конца будут находиться где-то в глубине стены. Знайте, что создание подобной петли является одним из приемов обеспечения надежного заземления, и нарушать ее целостность нельзя!

Извлечение старого подрозетника

Данный этап работы является необязательным. Выполнять его нужно лишь в том случае, когда старый подрозетик по своей конфигурации или объему не способен принять механизм новой розетки. Его извлечение и замена должны быть произведены также тогда, когда данный элемент изготовлен из металла, поскольку металлические подрозетники не обеспечивают надежного сцепления с розеточными распорными лапками и, следовательно, не гарантируют надежного крепления всего механизма в толще стены.

Извлечение старого подрозетника требует лишь физической силы и производится с помощью плоскогубцев. Другой прием его извлечения состоит в высверливании нескольких отверстий по его окружности с последующим выбиванием из несущей стеновой конструкции.

Чтобы завершить рассмотрение вопроса, как произвести демонтаж, чтобы установить розетку самому, сделаем небольшое, но очень существенное замечание. После завершения демонтажных работ из стены будут торчать оголенные провода. Чтобы они не запылились и не испачкались в гипсе, их следует сразу же укрыть хотя бы тонким слоем изоляции. В дальнейшем это поможет вам избежать проблем, которые могут возникнуть из-за отсутствия контакта в новых соединениях.

Как установить двойную модель

Данный способ имеет свои достоинства. Это:

• более низкая стоимость, чем у двух одинарных;
• возможность подбора нужного экземпляра под имеющийся подразетник, без необходимости монтажа отдельного гнезда под устройство.

Устройство имеет не только плюсы, но и минусы:

• Розетка имеет меньшую жесткость за счет большой наружной части.
• Допустимый суммарный ток все равно делится на оба гнезда и не превышает норматива. В бытовом варианте это 16А.
• Разъемы штепселя строго ориентированы. Если их необходимо повернуть на 90 градусов, то не всегда это возможно.

Установка двойного экземпляра в основе одинакова с одинарным. Встраиваемая подбирается под монтажное гнездо такого же размера, как и заменяемая одинарная. Наружные экземпляры монтируются на плоский подрозетник.

Двойное устройство отличается от одинарного лишь двумя посадочными местами с двумя клеммными парами. Для монтажа следует отключить все электричество в доме, вставить фазовый провод в правый контакт, синий «ноль» — в левый. Желто-зеленую «землю» подключаем к заземлению.

Монтаж двойной розетки

Чтобы разобраться, как установить двойную розетку в стену своими руками, необходимо изучить устройство этой конструкции.

Условно ее можно разделить на 3 части:

• Кабель. В зависимости от проекта здания он может состоять из 2 или 3 жил. В старых строениях установлена проводка с белой изоляцией. Находить ноль и фазу приходится опытным путем с помощью измерительных приборов. В новых домах проложен трехцветный кабель, где изоляция у земли зелено-желтого, фазы — коричневого, а нуля — синего цвета.
• Монтажная коробка, в разговоре — подрозетник. Представляет собой пластиковый стакан с отверстиями для проводов. Глубина цилиндров составляет 40 и 60 мм. Второй вариант более удобен, так как дает возможность сделать скрытую установку дополнительного оборудования (диммеров, датчиков, реле). В стене монтажная коробка держится за счет вяжущих свойств штукатурки.
• Корпус с крышкой. Корпус изготавливается из термостойкой пластмассы. На нем закреплен суппорт, шина из двух латунных пластин образующих контакты, гайки, винты и клеммы. По бокам находятся подпружиненные лапки с винтами настройки положения.

Чтобы правильно собрать розетку, необходимо иметь индикатор, прямую и крестовую отвертку.

В один подрозетник

Двойная розетка в одном подрозетнике

Данный процесс не представляет собой особой сложности даже для начинающего мастера. Если изделие изготовлено по мировым стандартам ширины и глубины корпуса, проблем при монтаже возникнуть не должно. Нужно определить, где фаза, и почистить стакан от мусора. Чтобы предотвратить проникновение домашних насекомых из соседских квартир, рекомендуется заделать силиконом канал, в котором проложен кабель. Если позволяет место, дно стакана можно закрыть войлоком для лучшей звукоизоляции.

После подготовительных работ механизм подключается к сети, вставляется в монтажную коробку, позиционируется и закрепляется.

В два подрозетника

Если в стене имеется два отверстия, в каждом из которых проложены провода, на этот случай имеются следующие решения:

• Вставить в них два прибора с одним гнездом у каждого. Выбирать их нужно так, чтобы крышки не накладывались одна на одну или была возможность их сточить по краям.
• Приобрести внутреннюю розетку с длинной крышкой. Соединить два отверстия в одно. После этого можно заглушить лишнюю линию и вставить механизм посередине созданного проема.

Выбор зависит от потребностей жильцов в выходах электричества. Одним из вариантов может быть установка поверх отверстий наружной горизонтальной колодки на 4-5 гнезд.

С заземлением

Viko Yasemin с заземлением

Чтобы получить точку с заземлением, нужно приобрести соответствующее изделие, в котором предусмотрен контакт для третьего провода. В трехжильных кабелях он расположен посередине. Подключать землю нужно крепко затягивая болт. Эта линия рассчитана на экстремальные условия, плохой контакт здесь недопустим.

Если в стене проходит двужильный кабель, его необязательно менять. В качестве альтернативы этому дорогостоящему процессу, можно протянуть один медный провод непосредственно от щитка. Для прокладки можно использовать пространства под плинтусами или цветные пластиковые коробы.

Монтаж двойной розетки взамен одинарной

Принимая решение о замене розетки нужно учитывать, что двойное изделие имеет суммарную мощность, которая распределяется на оба входа. Если нанесена маркировка 16А, общая мощность потребителей, подключенных к гнездам или к удлинителю от одного из них, не должна превышать 4 ватт.

Также следует учитывать, что за счет разноса входных отверстий по сторонам толщина двойной конструкции будет больше. Из-за этого возрастает риск ее повреждения каким-либо твердым и тяжелым предметом.

Инструкция по демонтажу розетки

• Снятие защитной крышки электрооборудования. Для этого нужно взять отвертку крестцовую или плоскую. Шуруп, как правило, всегда один и расположен он между двух отверстий для подачи электричества. Если розетка двойная, то и винта два, откручиваем оба. Аккуратно снимаем панель.
• Следующий этап – это проверка наличия напряжения. Существует 2 вида провода: контактный и нулевой. Поочередно подсоединяем фазу к каждому из них. После полной уверенности в отсутствии напряжения, можно продолжать работу.
• Демонтаж механизма. Вне зависимости от того, какая розетка снаружи, на внутреннем оборудовании с 2 сторон имеются 2 винта. Они держат лапки, которые соединяют две составные. Сверху и снизу находятся еще пара болтов, они фиксируют 2 провода. Поочередно откручиваем все4 болта. Их можно выкинуть, т.к. скорее всего они уже плохо прокручиваются. Для новой установки лучше купить новые винты.
• В отверстии стены должно остаться 2 кабеля. Если они оголены, то необходимо обмотать их изолентой.
• Последним шагом демонтажа будет проверка размера нового подрозетника. Если он не полностью входит в стену по глубине, то можно его подрезать. Этот вариант подходит для пластмассовых образцов. Если оборудование выполнено из металла, то придется углублять отверстие в стене.

Конечно, это неправильно и не стоит повторять чужих ошибок. В этом случае не надо теряться, нужно просто аккуратно отсоединить внешнюю часть.

Как понять, что розетка требует замены

Если с эстетическими соображениями, побуждающими заменить розетку в квартире на новую, все понятно, то остальные мотивы требуют небольшого пояснения.

Как мы уже отметили, розетка нуждается в замене, если она вышла из строя. Заметить это можно по следующим характерным признакам:

• подгорание отверстий, предназначенных для вставления вилки, или почернение внешних элементов, вызванное перегревом и искрением;
• значительный разогрев розетки при подключении к ней электроприборов;
• повреждение декоративной панели или ее растрескивание и оплавление, обусловленное перегревом;
• выпадание розетки из стены.

Задуматься о том, как поменять розетку в квартире, стоит ли пригласить для этого специалиста или сделать это самому, прочитав необходимую информацию или посмотрев соответствующее видео, необходимо и тогда, когда вы понимаете, что она не соответствует современным требованиям. Характерным показателем такого несоответствия является, например, недостаточный размер отверстий, не позволяющий включать некоторые электроприборы. Конечно, временно решить возникшую проблему может переходник-насадка на вилку. Однако лишь установка «правильной» розетки станет ее окончательным и вполне закономерным решением.

Блиц-советы

• При отсутствии в доме кабеля заземления, не стоит отказываться от покупки механизма с таким отверстием. Стоят они немного дороже. Но при этом конструкция устанавливается в стене более прочно, что продлевает срок эксплуатации. Контакт с вилкой также намного прочнее;
• Следует тщательно отмерять контакт оголенного провода. Если он будет выходить из отверстия слишком сильно или, наоборот, не будет вообще виден, то розетка прослужит краткий срок. В ближайшем времени придется повторить процедуру.
• Если присутствует возможность не устанавливать двойную панель из одной точки, то лучше поставить два одинарных механизма с различным подключением;
• Когда в доме меняется вся проводка, следует поменять высоту нахождения розеток. Она должна составлять около 20 см от пола.

Монтаж новой розетки рядом

Для работы все обесточиваем. Определяем место дислокации будущей розетки. Если она внутренняя — сверлим стену, устанавливаем подрозетник на алебастр. Из старой розетки вынимаем механизм и подсоединяем шлейфом по 2 одинаковых провода в один разъем. Нулевой провод раздваиваем, крепим с помощью термоусадки, разводим к обоим «нулям» розеток. Питающий трехжильный провод наращивается до нужной длины. Соединять провода можно клеммами WAGO или специальным колпачком.

Как спрятать провод

Силовой провод, соединяющий имеющиеся варианты расключения, надо как-то спрятать. Часто это вопрос не только эстетики, но и безопасности.

Вариантов маскировки провода несколько.

• Штроба в стене. Если в стене скрытая проводка, то такой способ предпочтителен. Неплохо решить вопрос с разветвлением розеток на этапе черновых работ. Тогда не придется портить обои, убирать плитку. Способ наиболее предпочтительный, но затратный и долгий.
• Спрятать под широкий плинтус или специальный плинтус с кабель-каналом. Если розетку сделать недалеко от пола, то такой способ удобен.
• В дачных, загородных домиках можно проводку расположить в кабель-канале. Провод будет спрятан, но внешний вид кабель-канала портит вид комнаты. Для лучшей маскировки выбирают цветной кабель-канал или с расцветкой «под дерево».
• Спрятать провод в подразетнике. Если его немного и провод мягкий, то свободное место подразетника позволит разместить десяток сантиметров.
• Скрыть провода под наружной крышкой розетки. Если розетка достаточно крупная, то внурь влезет несколько десятков сантиметров проводки.
• Случается, что красота приносится в жертву необходимости. Например, для проводки по банному помещению используют медные, латунные, алюминиевые трубки, не поддающиеся коррозии.

Бывают способы, когда лучший способ спрятать проводку — показать ее открыто. Такой монтаж на фарфоровых изоляторах будет смотреться органично в интерьере «под старину».

Как поменять розетку в квартире

О том, как заменить электрическую розетку, приходится регулярно задумываться большинству владельцев не только городских квартир, но и частных домов. Когда-то это обусловлено желанием установить нечто более красивое и современное, но чаще всего причиной замены становится выход розетки из строя или ее несоответствие современным требованиям.

Вовсе не обязательно, чтобы эта работа производилась профессиональным электриком. Справиться с ней может любой человек, если работать он будет обдуманно, не спеша и будет соблюдать элементарные меры предосторожности. И мы своим рассказом постараемся доказать вам это.

Пошаговая инструкция по замене обычной электрической розетки на двойную

Прежде всего, отключите подачу электричества. Выключите рубильник (или выкрутите пробки) на электрическом щитке в квартире или на лестничной клетке.

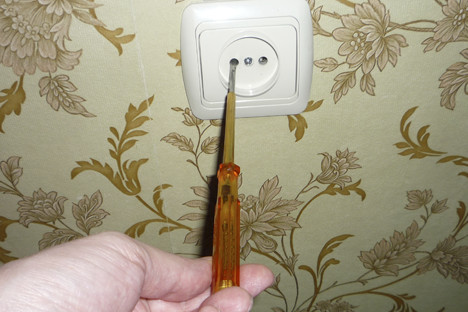

Убедитесь, что в розетке отсутствует фазное напряжение. Для этого возьмите индикаторную отвертку и поочередно прикоснитесь ее металлическим жалом к металлическим контактам розетки.

Ваш палец при этом должен быть прижат к металлическому контакту на корпусе индикатора, иначе он не будет работать. Если лампочка не светится (при условии, что индикатор исправен!) — можно начинать работу.

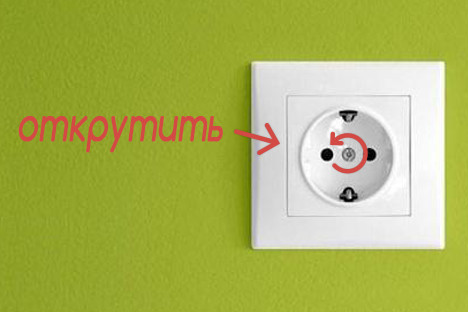

При помощи отвертки открутите винт на защитной декоративной крышке старой розетки и снимите крышку.

Выкрутите на 3-5 оборотов (ослабьте) два винта распорных лапок.

Если розетка прикручена к подрозетнику винтами, то выкрутите винты, удерживающие розетку в подрозетнике.

Достаньте розетку из подрозетника, аккуратно вытягивая и расправляя электрические провода.

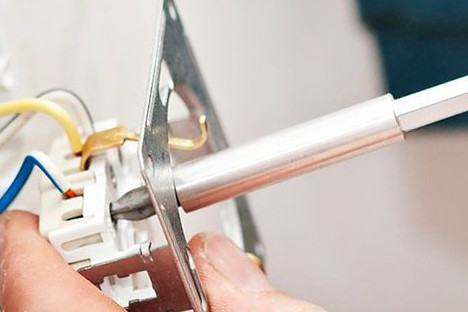

Открутите винты, которые крепят провода к розетке, и отсоедините розетку.

Возьмите новую двойную розетку, открутите и снимите с нее декоративную крышку.

Если у вас была установлена розетка с заземлением, то устанавливайте двойную розетку также с заземлением. Если розетка, которая была установлена, не имела заземляющего провода, то и двойную покупайте также без заземляющего провода.

Прикрутите 2-цветный (желто-зеленый) провод к клемме заземления, остальные 2 однотонных провода (чаще белый и синий) присоедините к клеммам розетки, используя отвертку.

В том случае, если у вас была установлена розетка без заземления, и в подрозетнике имеется только 2 провода, вам будет нужна двойная розетка без заземления. Прикрутите оба провода к силовым контактам розетки.

Установите розетку в подрозетник, аккуратно укладывая провод в подрозетнике так, чтобы он не попал под распорные лапки крепления розетки. Выровняйте розетку и закрепите ее в подрозетнике при помощи распорных лапок (которые упираются в стенки подрозетника) или, что еще лучше и надежнее, при помощи крепежных винтов. Установите на место защитную декоративную крышку розетки.

Включите напряжение и проверьте работоспособность розетки при помощи любого электрического прибора.

Вот и все, ваша новая двойная розетка установлена на место обычной одинарной и готова к использованию. Если у вас в процессе замены розетки возникнет необходимость заменить еще и подрозетник, вы сможете это также выполнить самостоятельно после прочтения соответствующей статьи на этом сайте.

Жмите на кнопку ↓↓↓ и делитесь с друзьями, если вы находите эту статью полезной!

Краткий обзор характеристик и цен

На отечественном рынке электрических товаров представлен широкий выбор моделей розеток с двумя входами. Продукция различается по дизайну, техническим характеристикам и ценам.

Наиболее популярные изделия:

• Legrand Valena — заземление, винтовые клеммы, 16 А, IP20, 375 руб;
• Legrand Valena Allure — заземление, пружинные клеммы, защитные шторки, 16 А, IP21, 650 руб;
• Legrand Etika — заземление, винтовые клеммы, 16 А, IP20, 185 руб;
• Legrand Quteo — заземление, пружинные клеммы, защитные шторки, 16 А, IP21, 220 руб;
• Legrand Quteo — заземление, винтовые клеммы, защита от воды, 16 А, IP44, 525 руб;Schneider Electric ДУЭТ WDE000124
• Schneider Electric Duet WDE000120 — без заземления, винтовые клеммы, 16 А, IP20, 110 руб;
• Schneider Electric Duet WDE000226 — заземление, пружинные клеммы, защитные шторки, 16 А, IP20, 130 руб;
• Schneider Electric W59 — без заземления, винтовые клеммы, 16 А, IP21, 100 руб;
• Schneider Electric Rondo RA16 — заземление, винтовые клеммы, защита от воды, 16 А, IP44, 250 руб;
• Viko Yasemin — заземление, винтовые клеммы, 16 А, IP20, 85 руб.

Ассортимент продукции состоит из механизмов с белыми и цветными крышками.

Проводить или нет розетку от розетки?

Вариант с установкой дополнительной розетки поможет избавиться от ссор между членами семьи, которым требуются электроточки для включения различных бытовых приборов.

Особенно остро такая проблема встает на кухне с покупкой новой техники – блендера, мини-комбайна, йогуртницы, хлебопечки, мультиварки и прочих приборов.

Выходит, что существующие розетки уже не справляются со своими обязанностями – их количества физически не хватает для удовлетворения потребностей всех домочадцев. На нашем сайте есть целая статья посвященная выбору и размещению кухонных розеток.

Поэтому целесообразным будет решение о проведении дополнительной розетки от уже существующей.

Технически оснащенная кухня нуждается в достаточном количестве точек подключения к электросети. Об этом следует помнить еще на этапе составления дизайн-проекта интерьера будущего помещения

Но тут можно столкнутся с реальной проблемой – не всегда такую задачу возможно выполнить. Существует ряд ограничений, когда категорически нельзя проводить такую модернизацию существующей электросети:

• если нужна розетка для электроплиты;
• когда решили со стиральной машиной подключить бойлер;
• если суммарная мощность приборов более 2,2 кВт.

В домах или квартирах, где владельцы приобрели новую электроплиту взамен старой газовой, потребуется новая розетка для ее подключения. В такой ситуации нельзя от обычной розетки проводить еще одну для включения этого мощного прибора.

Здесь потребуется монтаж отдельной ветки от распределительной коробки, а еще лучше – от щитка. Да и устройство защитного отключения для мощной техники нужно установить. Для того чтобы узнать о правилах подключения розетки для электроплиты рекомендуем прочесть этот материал.

В одну двойную розетку эти приборы одновременно включать нельзя – проводка может сгореть. Проблематично будет всегда контролировать очередность включения бойлера со стиральной машиной.

Результат перенапряжения сети может быть плачевным – хорошо, когда проблему вовремя обнаружили или сработал автомат и пожара удалось избежать

Также нужно еще до начала работ по установке еще одной розетки просчитать предполагаемую мощность приборов, которые будут одновременно включаться в новый блок розеток.

Часто модернизировать планируют точку подключения к электросети, которую питает провод сечением 1,5-2,5 мм2. Поэтому суммарная мощность приборов может быть чуть более 2 кВт.

Нельзя в такие розетки-соседки, запитанные от одной жилы, включать одновременно посудомоечную машину, духовой шкаф и обогреватель, или бойлер и стиральную машинку

Последовательность установки двойной розетки

Для работы с электричеством необходимо использовать инструменты с изоляцией, защищающей от напряжения 1000 В. Под ноги целесообразно положить резиновый коврик с таким же уровнем защиты. Перед отключением электричества следует проверить его наличие на проводах, проходящих в стенах. Это нужно для того, чтобы не делать ненужную работу на неисправной линии.

Далее приведен пошаговый алгоритм установки двойной розетки.

Демонтаж старого устройства

Снятие бывшей в употреблении розетки проводится в такой последовательности:

• Снимается крышка.
• Аккуратно удаляются наплывы штукатурки и края обоев.
• Ослабляются лапки, корпус извлекается из стакана.
• Остается ослабить контактные болты и извлечь из них жилы.

Старое изделие выбрасывается или пускается на запчасти.

Новый подрозетник

Установка нового подрозетника

Если подрозетник проржавел или деформирован, его следует заменить.

• Стенку стакана нужно согнуть внутрь, захватить плоскогубцами и вытащить из отверстия.
• Заизолировать концы провода и очистить проем от мусора.
• Провести замеры, при необходимости довести размер отверстия до нужных параметров.
• Просунуть провод в отверстия монтажной коробки, после чего вставить ее в проем, в который заранее нанесена шпаклевка.
• Утопить стакан на нужную глубину, выровнять его по горизонтали.

Продолжать работу можно, когда раствор полностью затвердеет.

Подготовка к подключению

Перед тем как подсоединить корпус к линии, необходимо выровнять стену и сточить выступающие фрагменты монтажной коробки. Затем нужно обрезать изношенные участки жил, снять изоляцию с концов проводов. Если они медные, необходимо их пропаять. Алюминиевые жилы обрабатываются контактной пастой, которая снимает оксидную пленку с алюминия и в дальнейшем защищает от повторного окисления

Как подключить провода

Перед подключением проводов их концам нужно придать такую форму, чтобы они свободно входили в контактные отверстия.

Схема соединения следующая:

• фаза — слева;
• земля — посередине;
• ноль — справа.

Крепление стоит начинать с центра, крепко затягивая болты на каждой клемме. После этого кабелю нужно придать форму спирали, чтобы он компактно сложился при установке корпуса.

Установка изделия

Корпус изделия аккуратно вставляется в монтажную коробку и прихватывается к ней саморезами. После этого механизм выравнивается, саморезы затягиваются. Проводится затягивание болтов регулирующих положение лапок. Заключительным этапом является установка крышки. После этого можно подавать напряжение и пользоваться новой розеткой.

Варианты обустройства двух розеток из одной

Решившись на самостоятельную установку дополнительной электроточки, предстоит изучить, как правильно провести новую розетку от уже существующей розетки, ознакомится с рекомендациями и советами опытных мастеров.

Если нет уверенности в собственных силах, то лучше пригласить электрика, имеющего недюжинный практический опыт за плечами.

При самостоятельном монтаже дополнительной розетки предстоит решить, какой она будет:

• новая точка, удаленная от существующей на пару метров;
• сдвоенная модель вместо одинарной;
• целый блок из 3-6 точек.

В зависимости от индивидуальных потребностей следует выбирать наиболее приемлемый вариант. Если просто не хватает еще одной электроточки для включения всех нужных приборов, то удобнее и проще поставить сдвоенную модель.

Такое решение сможет реализовать даже новичок, не имеющий опыта и особых знаний по электромонтажным работам. Но если с подключением розеток вы сталкиваетесь впервые, рекомендуем для начала изучить следующий материал, в котором приведен пошаговый инструктаж по подключению электроточек.

Для электрической плиты требуется отдельный силовой кабель, способный выдержать большую нагрузку

Когда в комнате переставили диван и поменяли место дислокации телевизора или повзрослевшим детям купили ПК – здесь двойной розеткой не обойдешься. Понадобится поставить дополнительно одну-две новые.

А если потребности в электропотреблении выше, но и толщина сечения провода позволяет – лучше всего поставить блок на 4-6 гнезд. Такое решение сможет гармонично вписаться в интерьер, не нагромождая стены лишними деталями.

Как выбрать хорошую двойную розетку

Таблица степеней защиты

При выборе товара следует обращать внимание на следующие критерии:

• Соответствие размера монтажной коробки стандартным отверстиям в стенах. Желательно поставить двойную розетку в один подрозетник без проведения дополнительных бурильных работ по его расширению или углублению.
• Степень защиты. Для семьи, где нет детей, достаточно обычных моделей с показателем IP22. Изделия со степенями защиты IP33 и IP43 оснащены шторками, защищающими контакты от брызг и проникновения твердых предметов. Для санузла и кухни лучше брать розетки IP44, которые не боятся брызг и текущих по стене струй воды.
• Стандарт контактов. Следует останавливаться на F или C. Изделия этого типа приспособлены под все разновидности штекеров, оснащены контактом для подключения заземления.Таблица расчета мощности розеток по энергопотреблению электроприборов
• Мощность. В продаже имеются розетки на 10А (2,5 кВт) и 16А (4 кВт). Целесообразно приобретать более мощную модель для возможности подключения таких потребителей, как сварочный аппарат или моющий пылесос.
• Внутреннее устройство. Предпочтение стоит отдавать моделям, которые оснащены защитной накладкой для контактной группы. Винты подтяжки клемм должны находиться на наружной стороне. Это поможет осуществлять обслуживание прибора без его демонтажа. Следует выбирать изделия с клеммами, оснащенными пружинными скобами.
• Монтажные лапки. Они должны быть изготовлены из толстой стали, которая не погнется при установке механизма в подрозетник.
• Ограничение доступа к клеммам. Нужно, чтобы для каждого провода было свое отверстие, что исключит ошибки при монтаже.

Имеет значение цвет изделия. Необязательно брать стандартные белые розетки. Чтобы оригинально обыграть интерьер, можно купить товар синего, красного, желтого или любого другого цвета.

Когда появляется необходимость ставить двойную розетку

В некоторых случаях розетка на 2 гнезда является вынужденной мерой, особенно для квартир, построенных в середине-конце прошлого века. Их особенностью была крайне неудобная схема расположения электроприборов. В большинстве случаев один из них оказывался за корпусной или мягкой мебелью, а в распоряжении хозяев оставалась одна точка в углу комнаты. Устанавливать в таких местах длинные наружные колодки непрактично и не эстетично. Это приведет к тому, что со временем к ним протянется шлейф из проводов, никак не вписывающихся в интерьер. Лучшим выходом в таких ситуациях является установка двойных встраиваемых розеток.

Преимущества такого решения следующие:

• Изделия имеют один корпус. Нет необходимости делать вставки и перемычки с помощью скруток. Кабель сохраняет свою целостность после монтажа и подключения устройства.
• Общая крышка для обоих гнезд. Это не только эстетично, но и практично. Чтобы поставить крышки при установке сдвоенных розеток, потребуется расширять отверстия в стене для увеличения расстояния между монтажными колодками. В любом случае между внешними накладками останется щель, которая никак не украсит стену.
• Нет необходимости сверлить отверстие под двойной подрозетник. Двойные конструкции отлично помешаются в стандартные стаканы в стенах. Их монтажные колодки соответствуют размерам одинарных изделий.
• Простота установки. Подключить розетку на два гнезда также легко, как и устройство с одним входом. Суппорт и подпружиненные лапки обеспечивают точное позиционирование и прочную фиксацию механизма.

Если в кабеле имеется провод заземления, рекомендуется приобретать розетки электрические внутренние двойные, у которых имеется соответствующий контакт. Заземлять электроприборы рекомендуется не только в целях безопасности. Подключение этого провода позволит избавиться от фона и треска, издаваемого динамиками бытовой техники.
