Как правильно установить розетку в стене, чтобы она не выходила из стены? инструкции по установке одинарной или двойной розетки в подробностях

Специальные блоки — розетка и выключатель в одном корпусе

Чтобы разобраться в том, как подключать розетку и выключатель от одного двухжильного провода – потребуется ознакомиться с известными разновидностями объединяющих их изделий (специальных модулей). Помимо этого, перед походом в магазин электротоваров желательно изучить их технические характеристики, а также возможности действующей электросети. Это особо важно в случаях, когда комбинированный блок предполагается эксплуатировать в домах с сильно износившейся электропроводкой.

Дополнительная информация: При выборе определенного образца обязательно учитывается, какие потребители энергии планируется подключать к розетке.

Кроме того, важно знать, на какую заявленную производителем мощность они рассчитаны. Для установки во влажных помещениях выбираются изделия с защитными шторками особой конструкции и пластиковой крышкой сверху.

Какие бывают объединенные блоки

Сегодня отечественный рынок заполнен электротехническими изделиями, сочетающими в себе те или иные варианты из розеток и выключателей. В состав такого прибора могут входить одна или две розетки и несколько одно-, двух, или трехклавишных выключателей. Подобно обычным установочным изделиям совместные конструкции делятся на приборы для внутренней и наружной установки. По внешнему виду они выглядят несколько громоздко, но, к сожалению, только таким способом удается проложить скрытую в глубине стен проводку.

Галерея не найдена!

Несмотря на большое количество моделей электроустановочных изделий, среди них удается выделить следующие типы:

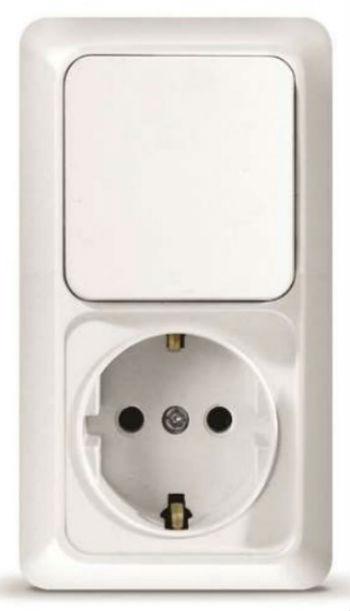

• Блоки с одной силовой розеткой и одним одноклавишным выключателем.
• Аналогичные устройства, но с выключателем, имеющим две раздельные кнопки.
• Силовые блоки с розеткой и тремя отдельными выключателями (клавишами).

Первые из этих изделий представляют собой простейшие конструкции, чаще всего устанавливаемые в гаражах, подвалах жилых строений и в небольших хозяйственных постройках. Минимальная функциональность этих устройств позволяет совершать простейшие коммутации из приводимого ниже ряда:

• включить освещение в помещении;
• подогревать воду в электрическом чайнике;
• подключить вентилятор или другой бытовой прибор (электроинструменты типа дрели, в частности).

Спаренные блоки с двухклавишными выключателями оптимально подойдут для коридоров и совмещенных санузлов малогабаритных квартир. Они обеспечивают более широкий выбор функций (смотрите раздел «Как подключить двойной выключатель»). Функциональность такого модуля представлена следующим рядом возможностей:

• включать освещение в прихожей и в совмещенном санузле;
• подключить к сети зарядку мобильного устройства и другие электроприборы (пылесос или фен, например);
• включать в розетку бытовой электроинструмент.

Комбинированный блок с тремя простыми выключателями (трехклавишный модуль) подходит для значительных по площади квартир с изолированными ванной и туалетной комнатами. К третьему выключателю можно подключить светильник для кладовки или освещение кухни. В других помещениях такой квартиры (детской, спальне и гостиной) устанавливать его не имеет смысла, поскольку часть функций не будет задействована. Единственным исключением является наличие в комнатах осветителей с несколькими лампочками, таких как многорожковые люстры, которые должны подсоединяться к схеме раздельно.

Как правильно установить новую розетку

Процесс установки розетки во многом аналогичен работе по ее демонтажу. Однако все ранее описанные операции выполняются в обратной последовательности и имеют противоположную направленность. Например, на замену слова «вынуть» появится слово «вставить», действие «открутить» изменится на «закрутить» и т.

Установка подрозетника

Монтаж нового подрозетника придется производить лишь тогда, когда понадобилось удалить старый. Чтобы сделать это, отверстие в стене необходимо расширить так, чтобы оно было слегка больше устанавливаемого в нее элемента розеточной конструкции. Расширение выполняется с помощью зубила и, конечно, молотка. Если недостаточной оказывается глубина, то эта проблема решается одним из двух следующих способов:

• производится его дополнительное выдалбливание и углубление;
• выполняется подрезка подрозетника по его глубине.

Цель этих операций состоит в том, чтобы край устанавливаемой пластмассовой коробки оказался заподлицо со стеной. Добившись этого, торчащие из стены провода вводят внутрь подрозетника, обмазывают его гипсом, вжимают в подготовленное отверстие и ждут затвердевания фиксирующего состава.

Только что описанный способ крепления подрозетника едва ли применим, если на стене уже поклеены дорогие красивые обои: чересчур велика вероятность случайно испачкать или повредить их. В подобном случае подрозетник можно закрепить на дюбели, высверлив отверстия под них слегка наискосок. При таком расположении крепления надежность фиксации существенно повышается.

Подсоединение розетки

Перед установкой розеточной конструкции следует внимательно изучить состояние проводов. Поскольку старая розетка могла перегреваться из-за плохого контакта в ней, изоляция проводов могла подгореть, утратить пластичность и свои изолирующие свойства. Если это действительно так и чтобы избежать вероятных проблем, старую изоляцию следует удалить, а оголенные жилы обмотать изолентой, укрыть термоусадкой или кембриком.

Если электропроводка в доме выполнена алюминиевыми проводами, то перегрев в старой розетке мог стать причиной их повышенной хрупкости. Вполне может случиться, что во время производимых манипуляций провода сломаются. В таком случае потребуется произвести их наращивание. Для этого лучше воспользоваться пайкой. Однако если место в подрозетнике позволяет, удлинить торчащие из стены провода можно, используя:

• металлические втулки;
• колодки WAGO;
• классические соединительные колодки.

Подготовив провода, можно приступать и к монтажу новой розетки.

Хотя это и не является писаным правилом, у электриков принято фазу подключать к правой клемме, а ноль – к левой. Перед подключением жилы следует зачистить, вставить их в клеммы и крепления затянуть. Зачистка жилы считается правильной, если ее зачищенный конец из клеммы выглядывает на величину, не превышающую 3 мм.

Прежде чем приступать к закреплению проводов, необходимо убедиться в сухости и чистоте клеммных устройств. Очень важный момент состоит в том, чтобы контакт между жилой и клеммой был достаточно хорошим. Для этого фиксирующий винт должен быть надежно затянут. Если этого не сделать и если контакт будет недостаточно прочным, место соединения станет перегреваться, что может вызвать отгорание провода.

Фиксация розетки в подрозетнике

Чаще всего фиксация розеточного механизма в чаше подрозетника производится с помощью специальных распорных лапок. Во время введения устройства в полость чаши распорные лапки следует придерживать так, чтобы они не цеплялись за ее стенки и не мешали правильной установке устройства. Значительно облегчить эту операцию можно, предварительно стянув лапки с помощью обычной канцелярской резинки.

Дополнительную фиксацию механизма можно обеспечить с помощью монтажных болтов, предварительно совместив соответствующие отверстия самой розетки и подрозетника. Если возникает необходимость произвести крепление механизма с помощью дюбелей, то отверстия под них следует высверливать разнонаправленно наискосок. Так они будут лучше противостоять усилиям на вытягивание.

Завершение монтажа

Замена розеток в квартире своими руками завершается установкой декоративной крышки, включением питающих автоматов и проверкой наличия напряжения с помощью индикаторной отвертки. Работы этого этапа можно выполнить и в другом порядке, начав с включения автоматов и проверки напряжения и завершив установкой декоративной крышки. Такая последовательность может оказаться более рациональной, если по каким-то причинам только что установленную розетку придется вынимать из подрозетника.

Самое последнее действие, которое следует обязательно выполнить, — это проверить надежность крепления розетки. Для этого в нее необходимо вставить, а затем вынуть вилку какого-либо электроприбора, повторив данную операцию несколько раз. При обнаружении смещений следует принять меры, позволяющие улучшить качество фиксации розеточного механизма.

Один из самых простых этапов — это установка подрозетников в бетон. Данный процесс несложен, но нужно помнить, что верхние края пластикового подрозетника должны находиться вровень с поверхностью бетонной стены. Недопустимо, чтобы он выпирал или же впадал на какое-то расстояние.

Перед установкой механизма нужно подготовить отверстие. Для этого подготавливаем гипсовый или цементный раствор и наносим на внутреннюю часть отверстия. Слой надо наносить не сильно толстый, а лишь для того, чтобы подрозетник надежно зафиксировался в отверстии. В подрозетник продевается вся необходимая проводка и выводится наружу. После этого он монтируется в бетонную стену и регулируется вровень с плоскостью.

Остатки цементного или гипсового раствора, которые вылезут из подрозетника во время монтажа желательно убирать не сразу, а после частичного высыхания (4–5 минут) для более надежной и прочной фиксации конструкции. Остатки раствора подравниваем шпателем, а также замазываем все оставшиеся неровности и пустоты между каркасом и стеной. Процесс полного засыхания раствора займет от 1 до 24 часов в зависимости от вида раствора и его количества.

Процесс установки розетки – пошагово

Будем считать, что с теорией мы закончили – посмотрим, как устанавливаются розетки практически.

В данной статье мы не будем фокусироваться на прокладке проводов к месту установки розеток, монтаже коробок и подрозетников. Это – тема для отдельного и очень подробного рассмотрения, и она уже нашла освещение на страницах портала.

Как самостоятельно проложить проводку в доме или квартире?

Задача не из простых, требующая определенных знаний и очень высокой внимательности при проведении работ. Кроме того, в ходе ее реализации придется выполнить немало общестроительных операций. Очень подробно о теоретических основах и обо всех этапах монтажа электропроводки в доме своими руками рассказывается в большой статье-инструкции нашего портала.

При установке розеток следует придерживаться установленной цветовой маркировки проводов. Ноль принято коммутировать проводами синего (голубого) цвета, заземление – зелено-желтыми. С фазой могут быть различные варианты – коричневый, черный, белый, красный и другие, но во всяком случае – всегда отличающиеся от нуля и заземления.

Установленная цветовая маркировка проводов

При установке розеток, да и при других электромонтажных операциях, в любом случае  первым делом необходимо убедиться в том, что линия полностью обесточена. Принимаются те или иные меры к недопущению несанкционированного ее включения – это должно контролироваться постоянно до окончания работ.

Ниже будет рассмотрено несколько вариантов установки розеток. Все они, безусловно, схожи, но имеют некоторые различия, связанные с особенностями конкретных случаев.

Установка одиночной розетки

Очень частый случай – был произведен косметический ремонт, и пришла пора поставить новые розетки. К подрозетнику подведен кабель, который пока находится внутри него в изолированном состоянии.

Установка блока из двух розеток

Ситуация схожая – после отделки необходимо установит блок из двух одиночных розеток. Коммутацию их между собой мастер будет выполнять шлейфом. Об отрицательных сторонах такого метода уже говорилось выше, но очень многие поступают именно так.

Кстати, нередко, когда требуется иметь в определенном месте две розетки, но нет никакого желания возиться с двумя подрешетниками и сборкой блока, просто устанавливают одну двойную. По сути, ее установка практически не отличается от монтажа обычной – просто она крупнее по размерам. Но есть один важный нюанс, о котором нельзя забывать.

Дело в том, что в большинстве моделей для обеспечения контактов на обеих подключаемых вилках, внутри розетки установлены две пластинчатые шины – для фазы и нуля. Но иногда бывает, что на каждой из шин имеется по две клеммы – вроде бы как для удобства при монтаже. И довольно распространенная ошибка выполняющих такой монтаж впервые – провода фазы и нуля зажимаются в клеммах одной шины.

Довольно частая ошибка при монтаже двойной розетки – провода фазы и ноля зажимаются в клеммах на одной и той же шине.

Последствия такой невнимательности – совершенно очевидны. При включении питания – моментальное короткое замыкание. И будет еще очень хорошо, если дело ограничится всего лишь сгоревшей или оплавившейся розеткой. Может все обстоять и намного печальнее.

Так что внимательность и аккуратность при проведении электромонтажных работ должны быть мобилизованы на полную.

Особенности установки розеток на стену из гипсокартона

Еще один часто встречающийся при проведении ремонтов или перепланировок вариант – розетку (одну или блок из нескольких) необходимо установить на перегородку из гипсокартона или на стену, выровненную им.

Естественно, это вопрос продумывается заранее, и к панируемому месту установки еще до монтажа гипсокартонных листов протягивается кабель, для безопасности заключенный в специальную гофротрубу.

Сам процесс установки розеток, в принципе, особо не отличается от рассмотренных выше вариантов. Здесь нюансом, скорее, является установка подрозетников.

*  *  *  *  *  *  *

Итак, были рассмотрены вопросы самостоятельной установки розеток. Безусловно, показанными примерами разнообразие возможных вариантов монтажа — не ограничивается.

Если после прочтения статьи у неопытного в вопросах электротехники читателя остались неразрешенные вопросы, не прошла боязнь перед самостоятельной установкой — лучше и не браться. Вызывайте электрика – так будет надежнее и безопаснее. Но если решено сделать самому, то всегда перед началом работ гарантированно убедитесь, что сеть полностью обесточена. А после завершения монтажа – тщательнейшим образом проверьте правильность всех соединений, качество изоляции — и только потом можно будет провести испытание включением напряжения.

В завершение публикации – интересный видеосюжет на эту же тему:

Работа с гипсокартоном

Для установки розетки в гипсокартон понадобятся специальные подрозетники. От обычных они отличаются пазами, в которых расположены винты.

• Первым делом необходимо провести кабель к тем местам, где будут установлены розетки, и через вырезанные отверстия вывести наружу.
• Закрепить подрозетник.
• Разделить лицевую панель и рабочий механизм, открутив закрепляющий болт.
• К контактам розетки подсоединить кабель. Надежно затянуть.
• Подключить провод заземления к контакту, расположенному в центре.
• Закрепить устройство в подрозетнике.
• Установить декоративную панель.

Обратите внимание! Гипсокартон — хрупкий материал, и работать следует максимально осторожно.

Видеоинструкция

https://youtube.com/watch?v=ApN8SJjFP6g%3Ffeature%3Doembed

https://youtube.com/watch?v=xnUMIGAOltQ%3Fwmode%3Dtransparent%26fs%3D1%26hl%3Den%26modestbranding%3D1%26iv_load_policy%3D3%26showsearch%3D0%26rel%3D1%26theme%3Ddark

Определяем фазу, ноль и заземление

Для человека, который не разбирается в электрике, тяжело понять, какой из трех проводов нужно подключить к розетке, а прикреплять контакты наугад чревато неприятными последствиями. Однако на самом деле это достаточно простая задача, которую мы поможем решить.

В первую очередь не мешало бы рассказать теорию кратко и упрощенно. Вся система электропроводки, от которой питаются квартиры и жилые дома, у нас трехфазная.

Обычно между двумя фазами напряжение равно 380 вольт, и это является линейным напряжением. Но у нас в розетках все-таки 220 вольт, почему? Для этого нужен нулевой провод. Взяв одну фазу с нулевым проводом, между фазами окажется разность потенциалов 220 вольт, что является фазным напряжением.

Если сказать совсем просто, то каждая квартира имеет один ноль и одну фазу.

Определение фазы индикаторной отверткой

Данный метод уместен только в том случае, если у Вас для розетки предусмотрены только два провода.

Для начала нужно обесточить квартиру (дом), отключив автоматические выключатели в щитовой.

Очищенные от изоляции провода разводим друг от друга, чтобы они не соприкасались, что поможет исключить замыкание.

Теперь обратно включаем автоматические выключатели, тем самым подавая ток на нашу проводку.

Сейчас непосредственно определяем фазный провод. Взяв индикаторную отвертку за маленькую металлическую часть рукоятки, рабочей (также металлической) частью касаемся провода.

Загоревшаяся лампочка в отвертке означает, что это фазный провод, а если лампочка не горит, то значит такой провод нулевой.

Определение фазы мультиметром

Однако при имеющихся трех проводах для розетки только индикаторная отвертка не подходит. Для этого нужен прибор мультиметр, с помощью которого мы можем определить, где заземление, ноль и фаза.

Где фазный провод мы уже узнали при помощи индикаторной отвертки. Но фазу можно определить и без индикаторной отвертки посредством мультиметра. Для этого нужно на мультиметре выбрать измерения диапазона 220 вольт и выше и подключить два щупа в гнезда «V» и «COM».

Берем щуп, подключенный к гнезду «V», и прикладываем его поочередно к трем имеющимся проводам. При касании к фазе прибор покажет 8-15 вольт, а при прикосновении к нулю или заземлению мультиметр вообще не отреагирует.

Берем мультиметр и переключаем его в диапазон измерения напряжения, равного 220 вольт или выше.

Одним щупом мультиметра зажимаем фазу (а где именно этот провод мы уже знаем), а другим один из оставшихся двух проводов.

Наблюдаем и запоминаем значение, которое сейчас показывает наш мультиметр.

Теперь, оставляя один щуп на фазе, другим зажимаем третий провод и тоже фиксируем значение, которое показал измерительный прибор.

Если мы касаемся одновременно ноль и фазу, то мультиметр показывает напряжение электросети 220 вольт (небольшой разбег допустим). А если мы касаемся заземления и фазы, то значение должно быть меньше предыдущего.
