Как определить, правильно ли подключено заземление в розетке, путем проверки

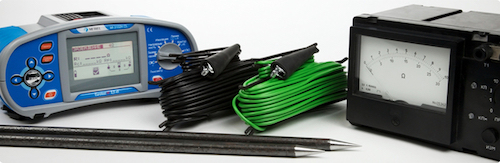

Приборы для проверки заземления

Современный рынок измерительных приборов представлен самыми разнообразными моделями, в том числе и для замеров сопротивления в системах заземления.

Существует несколько видов таких устройств, широко используемых профессиональными электриками:

• Стрелочные приборы с малогабаритными генераторами, применяемыми в качестве автономных источников питания. Для получения тока их приходится вращать вручную.
• Такие же стрелочные приборы, питающиеся автономно от гальванических батарей.
• Цифровые устройства. Каждое измерение выводится на жидкокристаллический дисплей, для питания используются батарейки. В комплект входят бесконтактные измерительные клещи.

Каждый вид представлен разнообразными модификациями, каждая из которых может использована для конкретных условий. В качестве примера рекомендуется рассмотреть измерительный прибор М-416, широко применяемый профессиональными электриками.

Это устройство стрелочного типа старого образца, надежное и простое в работе. С его помощью удается определить и получить довольно точные результаты измерений, позволяющие достоверно оценивать состояние заземления. Основой конструкции является стрелочный омметр, в котором установлено несколько пределов измерений.

Схема подключения для проведения измерений нанесена на внутреннюю сторону под крышкой прибора. С помощью этого устройства можно получить точные данные не только о сопротивлении контура, но и почвы, в которой он размещен. Поверка прибора М-416 выполняется ежегодно.

Заземление розетки и способы проверки

Проверка наличия заземления на электрических сетях может потребоваться в разных случаях:

• при смене места жительства;
• на случай аренды какой-либо недвижимости;
• когда покупают офис или бизнес;
• когда делают работу на сторонней территории и т.д.

Рассмотрим общепринятые способы проверки.

Проверка по внешним признакам

Первоначальная и простейшая проверка присутствия заземления делается визуально по внешним признакам. Потенциальному пользователю достаточно оценить внешний интерфейс электрической розетки, чтобы сделать для себя определённые выводы.

Так, если внутри розеточной чаши присутствуют характерные детали, указывающие наличие заземляющей шины, тестирование на 50% можно считать успешным. Такими деталями являются специальные прорези в корпусе изделия и проглядывающие сквозь эти прорези контактные биметаллические пластины.

Располагаются эти «усы» заземления обычно в верхней и нижней области розеточной чаши.

Анализ внутренней “начинки”

Чтобы удостовериться в наличии заземления розетки с вероятностью на 75%, придётся вскрыть корпус изделия – отвернуть один винт, удерживающий розеточную крышку и снять её.

Но перед тем как выполнить эту работу, следует обесточить электрические коммуникации – выключить автомат ввода электроэнергии, который обычно устанавливается внутри монтажной щитовой коробки, что находится на лестничной клетке подъезда (вариант для муниципального жилья).

После вскрытия розетки перед пользователем откроется вся существующая раскладка проводников, подключенных к монтажным клеммам прибора.

Для схемы под исполнение «евро» характерным признаком разводки является наличие трёх проводников:

Могут отличатся цвета проводов первых двух проводников. Правда, согласно установленным спецификациям, фаза обычно подводится проводом с цветами изоляции коричневый или белый, а нуль с цветами изоляции синий или чёрный. Но на практике всё может быть совсем иначе.

Третий проводник – заземляющий, конкретно окрашивается в зелёный цвет или в жёлто-зелёный. К тому же этот провод, как правило, имеет увеличенное сечение. Заземляющий проводник внутри корпуса розетки соединяется с контактом шины, которая, в свою очередь, имеет прямую связь с биметаллическими пластинами «евро» интерфейса.

Так вот, наличие подключенного провода (жёлто-зелёной, зелёной окраски) на шине «земли» – это уже 75% гарантии на тот счёт, что заземление в розетке выполнено.

Останется только проверить работоспособность (целостность) заземляющей шины с помощью специальных приборов.

Тестирование с помощью приборов

Методика тестирования контрольными приборами даёт 100%-ую гарантию присутствия заземления в розетке. Но сам способ проверки с помощью специальных приборов разрешается применять только лицам, имеющим соответствующие допуски. Это важный момент, ведь тестирование приборами, как правило, выполняется при подключенном напряжении.

Розетки бытовые питаются напряжением 220 В (иногда напряжением 110 В). При подключенном питании становится реальной опасность для лиц, тестирующих элементы электросети. Тем более для тех, кто не имеет понятия о принципе действия электрических сетей.

Тест лампой накаливания

Первый простой способ проверки делается с помощью обычной лампы накаливания, рассчитанной под напряжение существующей сети.

Проверяющему лицу для работы нужно изготовить несложную оснастку:

• Взять электрический патрон для лампы.
• Подключить к патрону двухжильный провод (20-30 см).
• Ввернуть в патрон лампу накаливания.

Концы проводников патрона необходимо зачистить на 7-10 мм от кромки. Если проводники многожильные, следует плотно скрутить жилы зачищенных концов. Для большей безопасности можно оснастить провод наконечниками. На этом подготовка оснастки завершается, можно приступать непосредственно к тесту.

Наглядно процесс определения заземления с применением лампочки продемонстрирует следующая фото-галерея:

Включают автомат питания электроцепи, куда входит розетка. Берут патрон с лампой и подсоединяют концы провода на привычные контакторы розетки (фаза – ноль). Лампа должна ярко светить. Такое подключение свидетельствует о целостности электрической цепи, а также об исправности сделанной оснастки. Этот шаг теста следует выполнять обязательно.

Далее проверяют работу заземления. Конец любого проводника от патрона с лампой соединяют с контактором шины заземления, а оставшийся свободным конец поочерёдно подключают на контакторы розетки.

Если любое из двух подключений зажигает лампу, это значит, шина заземления исправна и подключена к «земле». Тест пройден успешно. В противном случае, заземление розетки отсутствует.

Тестирование стрелочным (цифровым) вольтметром

Для второй методики тестирования заземляющей шины потребуется стрелочный или электронный прибор, измеряющий напряжение. Здесь подойдёт стандартный тестер, например, модели Ц4353.

Диапазон измерений прибора по напряжению (переменному) должен иметь верхнюю границу не менее 600 В. Сам же принцип тестирования аналогичен проверке лампой. Только вместо подсветки для контроля уже будет использоваться шкала прибора.

Пошаговое исполнение проверки стрелочным тестером:

• Установить режим измерения переменного напряжения.
• Диапазон измерений установить на 600 В.
• Подключить щупы прибора на контакторы розетки (фаза – ноль).
• Зафиксировать показания прибора на бумаге.
• Подключить один щуп прибора на контактор заземления.
• Поочерёдно подключить второй щуп прибора на контакторы розетки.
• Показания зафиксировать на бумаге.

Теперь следует сравнить записанные показания, полученные в процессе проверки на шаге 6. Если любое из двух показаний равно или немного меньше, чем значение, полученное на шаге 4, это значит – шина заземления работает. Отсутствие каких-либо показаний прибора свидетельствует о нерабочей или оборванной «земле».

Аналогичным образом процедура выполняется цифровым вольтметром, оборудованным жидкокристаллическим дисплеем. Здесь единственное отличие в работе – более удобное восприятие результата измерений. Цифровой аналог стрелочного прибора – мультиметр. Удобен тем, что выводит результат измерений на экран в виде цифровых значений. Между тем, по степени надёжности и точности измерений уступает стрелочному прибору.

Подробная инструкция проверки напряжения в розетке представлена в этой статье.

Когда необходимо вскрыть розетку

По большому счёту, все вышеизложенные методы тестирования наличия заземления можно выполнить без съёма розеточной крышки. Но тогда гарантии на 100% не представляются возможными по одной простой причине.

Нередко на практике встречаются примеры, когда шину заземления чьи-то «умелые ручки» соединяют с шиной нуля. Делается это проводной перемычкой, установленной между нулём и контактором «земли».

Без демонтажа крышки такое «произведение искусств» не обнаружить. Вместе с тем, проверка приборами будет показывать наличие земли. Есть риск ошибки. Поэтому вскрытие крышки актуально всегда на случай проверки.

С точки зрения безопасности для пользователей розетками, соединение «нуля» с «землёй» выглядит крайне неудачным и недопустимым действием.

Земляная шина по правилам электрического монтажа всегда рассматривается отдельно взятой линией коммуникаций, косвенно привязанной к схеме электропроводки в квартире или доме.

А нулевой проводник в любой момент по неосторожности или неопытности обслуживающего персонала может быть перемещён на место фазного провода. Последствия понятны без лишних слов.

Использование в быту заземлённых электрических розеток постепенно становится нормой. Теперь уже каждая современная постройка оснащается электрическим хозяйством, где предусмотрен обязательный монтаж элементов схемы с подводкой к ним шины заземления.

Так обеспечивается высокая степень безопасности для лиц эксплуатирующих здания, пользующихся розетками для работы с разной бытовой техникой.

Типовая конструкция розетки

Использование техники проверки наличия розеточного заземления может потребоваться в любой момент. Особенно тем людям, кому придётся работать с конкретными электрическими розетками неоднократно.

Эта деталь электрической сети (бытовой или промышленной) имеет простейшую конструкцию.

Состоит розетка электрическая из плато круглой или прямоугольной формы. Сделано плато на основе материалов, которые не проводят электричество.

Обычно для изготовления плато розеток применяют:

Задняя часть плато имеет ровную поверхность, а на передней части имеются фигурные посадочные площадки под электрические контакторы. Материал контакторов, как правило, медь. Закрепляются контакторы на плато жёстко – при помощи клёпок, плюс внедряются в тело плато.

Для соединения с электрической проводкой на контакторах имеются крепёжные винты. Вся эта конструкция закрывается крышкой, имеющей два проходных отверстия под электрическую вилку.

Проверка заземления в розетках

Проверка наличия или отсутствия заземления особенно актуальна для розеток, установленных в старых квартирах. Да и в новом жилье работоспособность заземляющих систем нередко вызывает сомнения.

Перед тем как проверить заземление, требуется определить положение фазного и нулевого проводов. Если традиционные цвета изоляции не совпадают с фактическими, тогда узнать провода можно при помощи индикаторной отвертки. Необходимо вначале коснуться ее концом одной клеммы, а затем – другой. Когда индикатор загорается – значит в этой клемме фаза, если он не горит – это ноль. Провод заземления не подключается к основным клеммам и окрашивается в желто-зеленый цвет.

Проверка мультиметром

В первом варианте проверка заземления осуществляется с использованием мультиметра. Это необходимо, даже если все цвета совпадают по нормативам. Мультиметр должен быть включен в режим проверки напряжения. Вначале оба щупа устанавливаются на фазу и ноль и замеряется напряжение. Далее нулевой щуп переставляется на заземляющий проводник РЕ.

Если при измерении заземления мультиметром он покажет величину равную или немного меньшую предыдущего значения, следовательно заземление находится в рабочем состоянии. Если на экране высвечивается ноль или нет никаких цифр, значит в системе есть обрыв и она не работает.

Проверка контрольной лампочкой

Проверка контура заземления с использованием контрольной лампочки, успешно заменяет тестер. Для изготовления простейшей контрольки потребуется сама лампочка, патрон к ней, медный провод в изоляции, разделенный на две части и два щупа.

Все элементы соединяются между собой. Все контакты должны быть заизолированы. После этого лампочка вкручивается в патрон.

Схема испытания такая же, как и у мультиметра. Оба щупа устанавливаются в розетку на фазу и ноль. Если все нормально – лампочка загорается. Далее щуп от нуля переставляется на заземляющий контакт. Если лампочка вновь загорелась, значит контур заземления находится в исправном состоянии. Если же она не горит, следовательно где-то обрыв или в щитке неправильно выполнено подключение заземляющего провода.

Методика проверки

Перед проверкой исправности заземления следует определить нулевой и фазный провода при помощи индикаторной отвертки. После контакта с одной клеммой лампочка в отвертке загорается — это фаза, если не горит — ноль. Наличие заземления даже при трехжильном проводе нужно проверить простыми методами: при помощи мультиметра или контрольки.

Проверка с помощью мультиметра

• включить в распределительном щите электропитание в помещении (доме);
• замерить напряжение в розетке, установив один щуп на фазу, а второй — на ноль;
• переставить щуп контактного датчика из нуля на заземляющий проводник (РЕ);
• проверить показатели тестера, если они практически не изменились, значит, система заземления в порядке, если показатели на нуле — система не работает.

Чтобы соорудить прибор, называемый «контролькой», нужно взять лампочку с патроном и подсоединить к нему два медных провода. При этом контакты такого тестера должны быть изолированы между всеми элементами. Проверка контрольной лампочкой проводится таким же способом, как и при помощи мультиметра: один щуп подсоединяют к нулю, второй — к фазе. Потом переставляется щуп от нуля на заземляющее подключение.

Исправность контура подтвердится загоревшейся лампой. Если свет лампочки довольно слабый, значит, заземляющая схема работает неудовлетворительно. Чтобы система РЕ работала без сбоя, современные электрики ставят устройства защитного отключения (УЗО).

Если проводка не имеет цветового распознавания, можно определить фазу и ноль таким образом: один концевик приложить к клемме заземления, а второй поочередно к одному и второму подключению. Фаза расположена там, где загорится источник света. Если же лампочка не будет гореть, значит, схема РЕ не функционирует. В случае, когда лампа не горит при соединении фазы и нуля, нужно проверить контакты прибора, а также, не перегорела ли лампа и есть ли питание в распределительном щите. Иногда причиной отсутствия загорания лампы является то, что произошел обрыв на нулевом или фазном контуре.

Когда исследования приборами не показывают абсолютную гарантию подключения, необходимо вскрыть розетку и проверить проводники. Чтобы это сделать правильно, нужно придерживаться инструкции:

• Проверьте напряжение, включив в розетку одних из приборов (настольная лампа, утюг и др.). При этом нельзя касаться заземляющего контакта.
• Отключить питание в распределительном щитке, вытащить вилку из розетки.
• Снять крышку розетки и проверить затяжку проводов, а также посмотреть, к чему подключен заземляющий контакт. Если к одной из розеточных клемм — это зануление. Подключение к отдельному проводу говорит о том, что используется заземление. Отсутствие подсоединения — фактор отсутствия заземления.
• Установить крышку на место, закрепить и включить автомат на щитке.

При работе с электросетью нельзя забывать о правилах безопасности. Обязательно проверяйте исправность всех приборов. Не прикасайтесь влажными руками к проводнику и не стойте на влажном полу. Нельзя делать контур РЕ между заземляющим контактом и нулевой клеммой, это может привести к пожару после обрыва нулевого проводника. Наилучший вариант — вызвать профессионального электрика.

Следует обязательно проверить схему РЕ, если: вы слышите шум во время воспроизведения музыки или ощущаете легкие удары током при использовании бытовых приборов, таких как чайник, водонагреватель, стиральная или посудомоечная машина. Такие факторы являются признаком того, что система РЕ не функционирует вообще или работает плохо.

Как проверить заземление в домашних розетках

После покупки жилья нередко оказывается, что все электромонтажные работы уже выполнены, и возникает проблема проверки заземления в розетках. Начинать проверку до измерения сопротивления заземления рекомендуется с визуального осмотра. Нужно обесточить квартиру и разобрать любую из розеток. Она должна быть оборудована необходимой клеммой с подключением заземлительного проводника желто-зеленого цвета. Если же в наличии только два провода коричневого и синего цвета (фаза и ноль), это значит, что заземление отсутствует.

Однако присутствие третьего проводника еще не означает, что заземление исправно и может полностью выполнять свои функции. Поэтому следует выполнить специальную проверку мультиметром. Все действия производятся в следующем порядке:

• Вводный автомат нужно включить, чтобы в розетках было напряжение.
• Тестер устанавливается в режим напряжения.
• Касаетесь щупами фазного и нулевого замеренных контактов и измеряете напряжение между ними. Если все в порядке, на табло высвечивается 220В.
• Точно такие же действия выполняются мультиметром относительно фазного и заземляющего контактов. Показатель напряжения будет немного отличаться, но его наличие уже свидетельствует о том, что заземление есть. Когда на экране прибора цифры отсутствуют, это значит, что контура заземления нет вообще или он неисправен.

При отсутствии измерительных приборов, проверку можно выполнить подручными средствами. Самодельный тестер состоит из патрона с лампочкой, проводов и концевиков со щупами. По сути, это обычная контролька, которую используют многие электрики.

Одним щупом нужно коснуться фазного, а другим – нулевого провода. При этом лампочка загорается. Далее щуп, прикасавшийся к нулю, нужно переместить на выступающий контакт заземления. Если лампочка вновь загорится, следовательно, защитная система находится в рабочем состоянии. Слабый свет указывает на плохое состояние контура, а отсутствие свечения – на его неисправность.

Советы при работе с электрическими сетями

Совет 1. Перед тем, как пользоваться индикаторной отверткой, нужно проверить ее работоспособность, прикасаясь рабочим концом инструмента к проводнику, где заведомо присутствует фазное напряжение, например на вводном щитке.

Совет 2. Стрелочный прибор должен располагаться на ровной горизонтальной поверхности. При отклонении от горизонтали, стрелка может сама принять любое положение, вне зависимости от наличия или отсутствия напряжения.

Совет 3. При работе с электричеством используйте только инструмент с изолированными ручками, не стойте на влажном полу и не прикасайтесь к проводникам руками, даже если они отключены на входном щитке.

Совет 4. Не используйте для проверки заземления арматуру здания. Она может быть совсем не заземлена, тогда, даже при наличии фазы в розетке, контролька или прибор покажут отсутствие напряжения.

Для чего измеряется сопротивление

Проведение замеров позволяет определить величину сопротивления контура, которая не должны быть выше установленных норм. В случае необходимости, сопротивление снижается за счет увеличения площади контакта или общей проводимости среды. С этой целью увеличивается количество стержней, повышается содержание соли в земле. Необходимо помнить, что с помощью простого заземления возможно только снижение напряжения фазы, попадающей на корпус прибора. Чтобы повысить надежность защиты, заземление нередко устанавливается вместе с устройством защитного отключения. Проектирование и подбор заземляющего устройства осуществляется в индивидуальном порядке в каждом конкретном случае. На его конструкцию оказывает влияние влажность, тип и состав почвы, а также другие факторы.

Для чего нужна проверка правильности подключения заземления

Дома старой постройки не оборудованы отдельным заземлением. При проведении ремонтов многие самостоятельно (в частных домах) или при помощи электриков обслуживающих организаций переоборудуют старую систему питания TN-C, где нулевой и защитный проводники объединены на всех участках цепи, в систему TN-C-S с раздельной прокладкой нулевых и защитных проводников в квартирной разводке.

Защитный проводник в такой системе подключается к самостоятельному контуру заземления. Проводники разделяются на вводном щитке дома, и к заземляющим контактам розеток подключается защитный проводник. Для прокладки домашней сети по новым правилам применяется трехжильный провод, одна из жил которого маркируется желто-зеленой изоляцией (желтый цвет изоляции с зеленой полосой). Это и есть защитный проводник.

Современные водонагревательные устройства, например бойлеры, имеют встроенное УЗО, которое будет срабатывать только при наличии заземления в розетке. К сожалению, в правильности подключения можно быть полностью уверенным только в тех случаях, когда ремонт выполнялся самостоятельно или проверенными специалистами.

Методика проверки заземления

Если индикатор светится при подключении к заземляющему контакту, значит или неправильно выполнено зануление (подключен фазный проводник) или перепутаны провода на распределительном щитке. Для того, чтобы проверить, подключена ли клемма заземления или она свободна, нужно оставить индикатор в гнезде с фазным проводом и отрезком изолированного провода соединить клемму на колпачке индикатора поочередно к оставшимся контактам розетки.

Совет 1. Прикосновение к клеммам с нулевым или заземляющим проводом вызовет свечение индикатора. На не подключенной клемме индикатор светиться не будет.

Для того, чтобы проверить наличие заземления в розетке, один из щупов лампы вставляют в любое из гнезд розетки, а другим касаются по очереди второго гнезда и заземляющего контакта. Если лампа горит в обоих случаях, то щуп, который воткнут в гнездо находится под фазным напряжением, а заземляющая клемма подключена к нулевому или заземляющему проводнику.

Таким же образом производится проверка тестером. Когда один из щупов прибора подключен к фазе, а второй к нулевой или заземляющей клемме, то показания должны соответствовать нормальному сетевому напряжения. Если при проверке напряжения между фазой и землей показания прибора отличаются от напряжения между фазой и нулем, то можно сделать вывод о том, что заземление выполнено правильно, без зануления.

Правильное подключение проводов питающей сети к розетке. Средний провод – заземление.

Отсутствие свечения лампы или показаний вольтметра при подключении одного из щупов к фазе, а другого к заземлению свидетельствует о том, что заземление отсутствует. Такие же результаты можно получить и в том случае, когда на вводном шиите перепутаны провода фазы и нуля. Поэтому использование индикаторной отвертки при проверке правильности подключения заземления является обязательным условием.

К сожалению, проверка заземления приборами не дает полной гарантии правильности подключения. В любом случае нужно вскрывать розетку и визуально смотреть на подключение проводников. Делается это только при отключенном питании. Для этого на вводном щите выключают автоматические выключатели или откручивают «пробки». После этого нужно убедиться в отсутствии напряжения индикатором, настольной лампой или прибором.

Совет 2. После вскрытия корпуса розетки весьма не лишним будет проверка затяжки креплений проводов, поскольку переходное сопротивление в местах контакта может существенно повлиять на правильность измерений.

Из чего состоит и как действует заземление

Условно можно выделить пару основных частей. Одна из них – заземлитель, могущий быть естественным или искусственным. В первом случае это, например, арматура ж/б фундамента, имеющая общий вывод в виде отдельной проволоки. Во втором – сварная конструкция, состоящая из нескольких соединенных между собой металлических стержней, погруженных в грунт на глубину 1,5-2,5 м. Второй элемент системы – проводник, соединяющий заземлитель с розетками, т. бытовой техникой. По общепринятым нормам, чаще всего провод, играющий эту роль, помещается в изоляцию желтого цвета с зеленой полосой.

Итак, чтобы узнать, есть ли заземление в доме для начала нужно отключить электроэнергию на вводном щитке и разобрать одну из розеток. После этого Вы должны визуально посмотреть, подключен ли желто-зеленый провод к соответствующей клемме на розетке, как показано на фото ниже:

Если к клеммам подключены только две жилы, к примеру, с синей и коричневой изоляцией (ноль и фаза, согласно цветовой маркировке проводов), тогда у Вас нет заземления в доме либо квартире. И еще один момент – если между нулем и заземляющей клеммой стоит перемычка, значит, до Вас в помещении сделали зануление электропроводки, что крайне опасно.

Итак, допустим, в винтовых зажимах находятся все три проводника, и Вы хотите проверить исправность заземления в розетке. Сначала рекомендуем выполнить проверку эффективности контура заземления мультиметром. Делается она очень просто:

• Включите электроэнергию на щитке.
• Переключите тестер в режим измерения напряжения.
• Замерьте напряжение между фазой и нулем.
• Выполните аналогичный замер между фазой и «землей».

Если в последнем случае мультиметр покажет напряжение, немного отличающееся от первого замера, значит, заземление в частном доме или квартире присутствует. На табло не появились цифры? Заземляющий контур отсутствует либо не работает. О том, как пользоваться мультиметром в домашних условиях, мы рассказывали в соответствующей статье!

Если же у Вас не тестера под рукой, можно проверить качество работы заземления с помощью контрольной лампочки, собранной из подручных средств. Итак, сделать самостоятельно контрольную лампу Вы можете по следующей схеме (1 — патрон, 2 — провода, 3 — концевики):

При помощи индикаторной отвертки Вам нужно проверить, где фаза, а где ноль. Не всегда подключение розетки выполнено по правилам. Возможно, то кто подключал контакты, перепутал их цветами и теперь фаза синего цвета, что не есть правильно.

Сначала дотроньтесь одним концом провода к фазной клемме, а вторым – к нулевой. Контрольная лампа должна загореться. После этого тот конец провода, которым Вы прикасались к нулю, переместите на усик заземления (показан на фото ниже).

Если лампочка горит – контур работает, тусклый свет – состояние заземляющего контура неудовлетворительное. Лампочка не горит, значит, «земля» не работает. Тут же следует отметить, что если цепь защищена устройством защитного отключения, при проверке надежности заземления может сработать УЗО, что также говорит о работоспособности заземляющего контура.

Если Вы прикоснулись проводами от контрольки к фазе и земле, но лампочка не горит, попробуйте с фазной клеммы переместить концевик на нулевую, чтобы проверить контур. Это тот случай, когда есть шанс, что подключение было неправильным и фаза не того цвета.

Измерения амперметром и вольтметром

Во время проведения замеров оценивается контактная поверхность контура, поскольку именно она плотно соприкасается с землей. Для того что бы измерить заземление, на расстоянии примерно 20 м от защитного устройства в грунт забиваются основной и дополнительный электроды. Затем к ним подается переменный ток со стабильными показателями. В результате, образуется электрическая цепь, состоящая из источника напряжения, проводов и электродов, по которой будет протекать ток. Его величина измеряется амперметром, а не мультиметром.

Поверхность заземляющего контура и контакт основного электрода перед тем, как их померить тщательно очищаются от металла, после чего к ним подключается вольтметр и на этом участке измеряется падение напряжения. Полученное значение следует разделить на силу тока, измеренную амперметром, в результате получится сопротивление на данном участке цепи. Если требуются неточные грубые замеры заземлителей, можно вполне ограничиться этими полученными данными.

Более точные результаты получаются путем корректировки, когда из полученного значения отнимается сопротивление соединительных проводов. Одновременно учитываются диэлектрические свойства грунта и их воздействие на токи растекания внутри почвенной структуры.

Более качественно замерить сопротивление заземления могут только квалифицированные специалисты, использующие современную усовершенствованную технологию. При их выполнении применяются промышленные высокоточные метрологические приборы, а также основной и вспомогательный электроды, помещаемые в почву, как и при замерах предыдущим способом.

Они устанавливаются на одной линии, с интервалом от 10 до 20 метров, охватывая измеряемый заземляющий контур. Шина контура соединяется с измерительным зондом максимально короткими проводниками. Сам прибор для измерения через клеммы соединяется с основным и дополнительным электродами, находящимися в земле.

Подача переменной ЭДС осуществляется через вспомогательный электрод, находящийся в грунте. В эту же цепочку входит сама земля, соединительные проводники и первичная обмотка трансформатора тока, обозначенного на рисунке символами ТТ. В результате, на вторичной обмотке трансформатора возникает ток I1. С помощью специального реостата – реохорда выставляются равные напряжения, то есть, U1 = U2. Подобное равенство достигается за счет установки нулевого значения показаний измерительного устройства V, соединенного с реохордом через измерительный трансформатор ИТ.

Для расчетов сопротивления заземления RЗ применяется система уравнений, состоящая из следующих компонентов: U1 = I1 х Rз; U2 = I2 х Rаб; U1 = U2; I1 = I2. Если решить эту систему, то получится, что сопротивление заземления будет равно заземлению участка аб: Rз = Rаб. Величина Rаб определяется стрелкой, которая подвижной частью ручки устанавливается на неподвижной шкале. После этого можно легко найти сопротивление заземления.

Как работают заземляющие системы

Действие защитных заземляющих систем основано на свойстве электрического тока, в соответствии с которым он стремится течь по проводникам, обладающим минимальным сопротивлением. Человеческое тело относится к категории хороших проводников, его сопротивление условно считается 1000 Ом. Следовательно, для того чтобы ток уходил в сторону заземления, его сопротивление должно быть намного меньше, чем у человека. В соответствии с ПУЭ данное значение не превышает 4 Ом.

В случае неисправности какого-либо электрического прибора, например, из-за пробоя изоляции, на его корпус попадает ток, то есть, в этом месте появляется потенциал. В случае касания рукой этой части, ток пойдет в землю по направлению от руки-через тело-в сторону ноги. В таких случаях человек подвергается смертельной опасности, поскольку даже 100 мА могут привести к необратимым процессам. Установка защитного заземления, измеряемого в дальнейшем, дает возможность максимально снизить вероятность негативных последствий.

Каждый современный электрический прибор оборудуется внутренним заземлением, когда отдельный контакт вилки соединяется с корпусом. При включении такого прибора в розетку, получается соединение с общей системой заземления. В случае какого-то нарушения или повреждения, ток утечки буде уходить в землю через заземляющий провод с небольшим сопротивлением. Поэтому замеры сопротивления имеют большое значение, позволяя контролировать его величину и не допускать выхода за пределы установленных значений.
