Схема дренажа участка и ливневой канализации, созданная пользователями портала

Особенности дренажа на проблемных участках

Существуют ситуации, когда при устройстве дренажной системы необходимо выполнить дополнительные работы. Это связано с особенностью грунта, глубиной залегания подземных вод и степенью наклона участка. Все эти обстоятельства нужно учесть перед тем, как приступить к работе по водоотводу.

Если вода на участке после снежной зимы или обильных дождей долго не уходит, то надо обязательно проверить на каком уровне залегают грунтовые воды. Самый простой способ – пробурить пробную скважину. Для этого берут садовый бур с удлинителем и формируют несколько отверстий в грунте (в разных местах участка, потому что водоносный пласт залегает неравномерно) на глубину от одного до двух метров.

Если через 1-2 дня скважины наполнятся водой, то это будет свидетельствовать о высоком уровне грунтовых вод. В этом случае дренажная система должна иметь обширные разветвления. Большое количество воды не всегда быстро может уйти самотеком в приемник, поэтому иногда приходится дополнительно устанавливать насосное оборудование.

Для отвода воды на участках, расположенных с уклоном, совмещают два типа дренажа – открытый и закрытый. Это необходимое условие для сохранения верхнего плодородного слоя, который может быть размыт стекающей по грунту водой. Колодец для сбора воды располагают в самой низкой точке местности.

Традиционной схемой дренажной конструкции для участка с уклоном считается «елочка». Если территория очень большая, то целесообразно дополнить систему водоотвода поперечной траншеей. Вода из нее должна уходить непосредственно в нижний колодец.

Вода надолго задерживается на глинистых почвах, это мешает нормальному росту и плодоношению растений. Корни загнивают от обильной влаги и рост садово-огородных культур прекращается. На таком грунте используют комбинированный дренаж – глубинный и поверхностный метод. Перед тем как засыпать траншеи первым слоем песка или щебенки обязательно взрыхляют глинистое дно.

Торфяной грунт характеризуется высоким уровнем залегания подземных вод. Весной на участке долго не высыхают лужи. Установление дренажной системы считается обязательным условием для проживания на таком участке, дает возможность вырастить урожай и красиво оформить ландшафт. Перфорированные трубы располагаются в продольном и поперечном направлении, глубина траншей для торфяных грунтов составляет 40-50 см.

Пристенный дренаж

Такая водозащита применяется в том случае, если в доме есть подвальное помещение и цокольный этаж.

Причем проводить ее стоит до того момента, как будет произведена обратная засыпка вокруг фундамента дома. Такая мера позволит избежать дополнительных финансовых затрат на землеройный работы.

Состоит пристенная система из ревизионных и коллекторной емкостей, а также дрен. Последние укладывают вокруг здания на глубине минимум 0,3-0,5 м от уровня пола, но при этом не глубже нижней кромки фундамента. Наклон в этом случае также важно соблюдать.

Для надежности вокруг фундамента рекомендуется создать влагозащитный полуметровый экран из максимально утрамбованной глины, либо основание дома закрывают геотекстилем.

В некоторых случаях для отвода только атмосферной влаги достаточно применения лишь открытого типа пристенного дренажа, представляющего собой совокупность лотков, расположенных кольцом вблизи дома.

Сверху желоба закрываются решетками.

Когда дренаж необходим в любом случае

Рассмотрим те случаи, когда дренаж нужен в любом случае:

• Если участок расположен на ровной местности, то дренаж обязателен, так как при выпадении большого количества осадков или таянии снега воде просто некуда будет уходить. По законам физики вода всегда уходит под действием силы тяжести в более низкое место, а на ровном ландшафте она будет интенсивно пропитывать грунт по направлению вниз, что может привести к переувлажнению. Так что, с точки зрения дренажа, выгодно, чтобы участок имел небольшой уклон.
• Если участок находится в низменности, то дренаж его однозначно нужен, так как вода будет стекать с более высоких мест на те, что находятся ниже.
• Если на участке преобладают глинистые и тяжелые суглинистые почвы, то после осадков или таяния снега на них будет часто застаиваться вода. Такие почвы препятствуют ее проникновению в глубинные слои. Поэтому дренаж обязателен.
• Если уровень грунтовых вод (УГВ) на участке менее 1 метра, то без дренажа никак не обойтись.

Наличие тяжелых глинистых почв часто связано с высоким уровнем грунтовых вод. Но это вполне «излечимо» дренажем

• Если имеющиеся на участке строения имеют сильно заглубленный фундамент, то велика вероятность того, что его подошва окажется в зоне сезонного подъема грунтовых вод. Поэтому необходимо планировать дренаж еще на стадии фундаментных работ.
• Если значительная часть площади участка покрыта искусственными покрытиями из бетона, брусчатки или тротуарной плитки, а также если есть газоны, снабженные системой автоматического полива, то дренаж также нужен.

Из этого приведенного внушительного списка становится понятно то, что дренаж в той или иной степени необходим в большинстве случаев. Но перед тем как его планировать и делать, надо изучить участок.

Виды дренажных систем по способу устройства

Для создания системы отвода излишней влаги можно воспользоваться услугами специалистов, а также произвести все работы самостоятельно. Нужно только правильно выбрать дренаж, а видов его несколько. Они отличаются сложностью обустройства, внешним видом и другими параметрами.

Одна из самых распространенных классификаций дренажа основана на том, насколько сложно он устроен. В соответствии с этим параметром выделяют 3 вида дренажных систем.

• Засыпной вид или глубинный смотрится гораздо лучше. Для этого вида также сначала выкапывают траншею. В нее укладывают геоткань, а потом засыпают дренирующую засыпку, которая будет аккумулировать и отводить излишнюю влагу. Для этих целей применяют битый кирпич, щебень, керамзит и т.п. Дренирующий слой укутывают геотекстилем закрывают грунтом. Но у такой системы есть один существенный недостаток: ее очистку можно проводить только после вскрытия.
• Самая сложная, но при этом самая совершенная система по отводу вод с участка – закрытый дренаж. В центре засыпки проходит дрена, представляющая собой перфорированную трубу. В трубопровод вода собирается и отводится самотеком в дренажный колодец.

Именно третий способ отведения воды в последние годы стал уже традиционным при создании дренажной системы.

Смотровой колодец

Смотровой колодец необходим для обеспечения доступа к системе и проведения ремонтно-обслуживающих работ. Проще всего приобрести готовый элемент: его можно найти в строительных магазинах. Также можно сделать колодец своими силами. Для этого понадобится широкая пластиковая труба. Подходят для создания и бетонные кольца или же можно сделать цельный бетонный резервуар. В конструкции беспрепятственно должна помещаться человеческая рука для случаев ремонта или очищения. Смотровой колодец обязательно должен иметь крышку.

Виды дренирования

Разобравшись с типами дренирования, рассмотрим его популярные виды. Каждый имеет свои достоинства и недостатки. Выбирая способ обустройства, это обязательно надо учитывать.

Эта конструкция создается вдоль периметра фундамента. Если в доме есть подвал либо цокольный этаж, лучше сделать именно такой водоотвод. Конечно, правильнее предусмотреть его еще на стадии строительства, когда только возводится фундамент и область вокруг него не засыпана.

Если же дом уже давно возведен, пристенное дренирование также вполне реально создать, однако понадобятся масштабные земляные работы.

Особенности обустройства пристенного дренажа:

• В выкопанные области кладут трубы, они должны вести к смотровым колодцам от углов.
• Нижняя грань оборудования должна примыкать к конечному резервуару, который ведет за участок.

Кольцевой (траншейный) дренаж

Этот вид дренирования обустраивается дальше от фундамента, чем пристенный. Необходимо отступить 2-3 метра от здания, и тогда производить работы. Кольцевое дренирование применяют в основном на глинистых почвах, поскольку там его достаточно просто создать и использовать. Если в доме нет подвала или цоколя, эта система будет лучшим вариантом.

Особенности обустройства кольцевого дренажа:

• Глиняным замком разграничивают фундамент и конструкцию водоотвода.
• Такой вид дренирования следует создавать глубже, чем самая нижняя точка фундамента.
• Водоотводные изделия следует поместить на слой щебня или мелкого камня, поскольку эти материалы хорошо пропускает воду.

Изучение участка на предмет рельефа вида почв и уровня грунтовых вод

Каждый участок индивидуален в плане рельефа, состава почв и уровня залегания грунтовых вод. Даже расположенные рядом два участка могут сильно отличаться друг от друга, хотя много общего все равно между ними будет. Современные требования к строительству предполагают, что проектирование дома должно начинаться только после того, как будут проведены геолого-геодезические изыскания с составлением специальных отчетов, в которых будут указано много данных, большая часть которых понятна только специалистам. Если «перевести» их на язык простых граждан, не имеющих образования в сфере геологии, гидрогеологии и геодезии, то можно их перечислить так:

• Топографическая съемка участка, на котором предполагается строительство дома. На снимках должны быть указаны кадастровые границы участка.
• Характеристика рельефа, которая должна указывать какой его тип присутствует на участке (волнистый или равнинный). Если есть уклоны, то указывается их наличие и направление, именно в направлении их и будет стекаться вода. Прилагается топографический план участка с указанием горизонталей рельефа.

Фрагмент топографической съемки участка. Неспециалисту разобраться трудно

• Характеристики грунта, какой именно его вид и на какой глубине залегает на участке. Для этого специалисты бурят разведочные скважины в разных местах участка, откуда берут образцы, которые потом исследуют в лаборатории.
• Физико-химические свойства грунта. Его способность быть несущим для планируемого дома, а также как грунт в сочетании с водой будет воздействовать на бетон, металл и другие строительные материалы.
• Наличие и глубина залегания грунтовых вод, их сезонные колебания с учетом разведки, архивных и аналитических данных. Указывается также в каких именно грунтах может появляться вода и как они будут воздействовать на планируемые строительные конструкции.

Воды, которые присутствуют в земле, могут быть абсолютно разными

Результатом всех этих исследований должны быть рекомендации по конструкции и глубине заложения фундамента, степени гидроизоляции, утеплении, защите от агрессивных химических соединений, дренажу. Бывает, что на безупречном с виду участке специалисты, вообще, не позволят строить такой дом, какой задумали хозяева. Например, планировался дом с подвалом, а высокий УГВ вынуждает специалистов рекомендовать не делать этого, поэтому вместо первоначально планируемого ленточного фундамента с цокольным этажом они будут рекомендовать свайный без подземных помещений. И этим исследованиям, и специалистам нет никакого повода не доверять, так как в их руках неоспоримые инструменты – замеры, бурение, лабораторные опыты, учет статистики и расчеты.

Бурение скважин при геолого-геодезических изысканиях

Конечно, геолого-геодезические изыскания делаются не бесплатно, причем делаются они за счет застройщика и на новом участке они обязательны. Этот факт часто является предметом возмущения некоторых хозяев, но стоит понимать, что эта процедура поможет сэкономить массу средств при строительстве и дальнейшей эксплуатации дома, а также при содержании участка в хорошем состоянии. Поэтому эта только с первого взгляда ненужная и дорогая бюрократия является необходимой и очень полезной.

Если участок приобретается с уже имеющимися постройками, которые эксплуатировались хотя бы несколько лет, то можно тоже заказать геолого-геодезические изыскания, но можно обойтись и без них, и узнать о грунтовых водах, их сезонном подъеме и неприятном влиянии на жизнь человека по другим признакам. Конечно, это будет с определенной долей риска, но в большинстве случаев срабатывает. На что стоит обратить внимание?

• Прежде всего – это общение с бывшими владельцами участка. Понятно, что не всегда в их интересах подробно рассказывать о проблемах с подтоплением, но, тем не менее, узнать о том, приняты ли какие-то меры по дренажу можно всегда. Этого скрывать не будут ни за что.
• Осмотр подвальных помещений тоже может много о чем рассказать. Независимо от того, делался ли там косметический ремонт. Если в помещениях повышенный уровень влажности, то это будет сразу чувствоваться.

Вода в этом помещении или уже побывала, или она «стучится в двери» этого дома

• Знакомство с соседями и их опрос может быть гораздо информативнее, чем общение с бывшими хозяевами участка и дома.
• Если на своем участке и соседских есть колодцы или скважины, то уровень воды в них будет красноречиво сообщать об УГВ. Причем желательно понаблюдать, как уровень меняется в разные сезоны. Теоретически максимально вода должна подниматься весной после того, как произошло таяние снега. Летом, если были засушливые периоды, уровень грунтовых вод должен падать.
• Произрастающие на участке растения тоже могут многое «рассказать» владельцу. Наличие таких растений, как рогоз, камыш, осока, конский щавель, крапива, болиголов, наперстянка свидетельствуют о том, что грунтовые воды находятся на уровне не более 2,5—3 метра. Если даже во время засухи эти растения продолжают свой бурный рост, то это еще раз говорит о близости воды. Если же на участке произрастают солодка или полынь, то это свидетельство того, что вода находится на безопасной глубине.

Произрастание конского щавеля может говорить о близости грунтовых вод

• Некоторые источники говорят о старинном способе определения уровня грунтовых вод, которым пользовались наши предки перед тем, как строить дом. Для этого на интересующем участке снимали кусочек дерна и выкапывали неглубокую ямку, на дно которой укладывали кусочек шерсти, на нее помещали яйцо, а сверху укрывали перевернутым глиняным горшком и снятым дерном. После рассвета и восхода солнца горшок снимали и смотрели как выпала роса. Если яйцо и шерсть в росе, то вода неглубоко. Если роса выпала только на шерсти, то вода есть, но находится на безопасной глубине. Если же и яйцо, и шерсть сухие, то вода очень глубоко. Может показаться, что такой способ сродни шарлатанству или шаманизму, но на самом деле ему есть абсолютно корректное объяснение, с точки зрения науки.
• Произрастание на участке яркой травы даже во время засухи, а также появление тумана в вечерние часы говорит о близости грунтовых вод.
• Самым лучшим способом самостоятельного определения УГВ на участке является бурение пробных скважин. Для этого можно использовать обычный садовый бур с удлинителями. Бурение лучше производить во время наивысшего подъема воды, то есть весной после таяния снега. Прежде всего, следует сделать скважины в месте строительства дома или уже имеющегося строения. Скважина должна буриться на глубину залегания фундамента плюс 50 см. Если сразу или через 1—2 дня в скважине начнет появляться вода, то это говорит об обязательности мероприятий по дренажу.

Набор начинающего геолога-исследователя — садовый бур с удлинителем

Даже очень высокий уровень грунтовых вод на участке хоть и является большой проблемой, но проблемой вполне решаемой при помощи грамотно рассчитанного и хорошо выполненного дренажа. Приведем хороший пример – более половины территории Голландии лежит ниже уровня моря, в том числе и столица – знаменитый Амстердам. Уровень грунтовых вод в этой стране может находиться на глубине нескольких сантиметров. Те, кто бывал в Голландии, замечал, что после дождя там остаются лужи, которые не впитываются в землю, так как просто им впитываться некуда. Тем не менее, в этой уютной стране решают вопрос по осушению земель при помощи комплекса мероприятий: плотин, дамб, польдеров, шлюзов, каналов. В Голландии даже есть специальный департамент – Ватерсхап, который занимается защитой от наводнений. Обилие в этой стране множества ветряных мельниц вовсе не говорит о том, что они перемалывают зерно. Большинство мельниц занимается перекачкой воды.

Мост Моисея в Голландии напоминает об оригинальном библейском способе переправы через Красное море

Мы вовсе не призываем специально приобретать участок с высоким уровнем грунтовых вод, наоборот, этого надо избегать всеми возможными способами. И пример Голландии приводили только для того, чтобы читатели смогли уяснить, что любой проблеме с грунтовыми водами есть решение. Тем более что на большей части территории бывшего СССР населенные пункты и дачные поселки расположены в районах, где УГВ находятся во вполне допустимых пределах, а с сезонными подъемами можно справиться самостоятельно.

Монтаж дренажной системы и обратная засыпка

Продолжаем – врезка муфты в колодец (сначала, толстым сверлом, до нужного диаметра, лобзиком).

Дренажная труба, уложенная поверх щебневой подготовки.

Поворотный, он же – смотровой колодец.

На поворотных колодцах поменял местами днище и крышки – с ровной поверхности при необходимости проще собрать иловые отложения.

Для засыпки дренажной траншеи Jheka использовал просеянный щебень, чтобы сэкономить, немного заузил траншею с боков песком. Толщина слоя щебня в обратной засыпке варьируется в пределах 5-7 см, щебень закрыт геотекстилем, поверх – песок, слоем около 20 см.

Оставшиеся сантиметры заполнил частично землей, частично, речным и карьерным песком.

Система дренажа вокруг дома

По большому счету, весьма желательно, чтобы дренаж был обустроен вокруг любого здания. Однако в некоторых случаях система отвода воды просто жизненно необходима, так как для этого существует ряд объективных причин, к которым относят:

• Грунтовые воды расположились между пластами грунта близко к поверхности.
• Отмечаются весьма значительные амплитуды сезонных подъемов грунтовых вод.
• Дом расположен в непосредственной близости от природного водоема.
• На участке строительства преобладают глина или суглинистые грунты, заболоченные участки или насыщенные органикой торфяники.
• Участок располагается на холмистом участке местности в низине, где явно может собираться талая или дождевая вода.

Дома на часто подтапливаемых участках, на грунтах с близким расположением подземных водоносных горизонтов, без системы дренажа никак не обойдутся

В некоторых случаях можно отказаться от обустройства дренажной системы, обойдясь отмостками и правильно организованным водостоком с крыши. Так, острой необходимости в полноценном контуре дренажа нет в следующих ситуациях:

• Фундамент здания возводится на песчаном, крупнообломочном или скальном грунте.
• Грунтовые воды проходят ниже уровня полов подвального помещения не менее, чем на 500 мм.
• Дом устанавливается на возвышенности, где никогда не собирается талая и дождевая вода.
• Дом возводится вдалеке от водоемов.

Это вовсе не говорит, что такая система в данных случаях не нужна вовсе. Просто ее масштабность и общая производительность может быть поменьше – но это уже должно определяется на основе специальных инженерных расчетов.

Разновидности дренажных систем

Существует несколько типов дренажных систем, которые предназначены для отведения влаги различной природы. Поэтому выбор делается на основе проведенных заранее инженерно-геологических исследований, которые определяют, какие из вариантов подходят в максимальной степени для конкретного участка.

Дренаж можно подразделить на следующие типы по области применения: внутренний, внешний и пластовый. Достаточно часто производится установка всех разновидностей, например, для отвода грунтовых вод от подвального помещения используется внутренний вариант дренажа, а для почвенных – внешний.

Песчано-гравийные «подушки», которые насыпаются и трамбуются при обустройстве практически любых типов фундамента, сами по себе являются элементом пластового дренажа

• Внешняя дренажная система монтируется на определённой глубине или размещается поверхностно вдоль стен строения и на территории участка, и представляет собой совокупность траншей или перфорированные труб, которые монтируются с уклоном в сторону водосборной емкости. По этим каналам вода отводится в дренажный колодец.
• Внутренним дренажом называется система перфорированных труб, которые прокладываются под полом подвала дома, а при необходимости и непосредственно под фундаментом всего дома, и выводятся в дренажный колодец.

Поверхностный дренаж вокруг дома своими руками

Фундамент и стены часто страдают от избыточной влаги в сезон дождей и при весеннем таянии снега на участке. Однако далеко не у каждого домовладельца есть средства на заказ установки профессиональной системы дренирования. Поэтому рассмотрим, как своими руками монтировать простейший дренаж, способный защитить дом от избытка влаги в теплое время года.

Монтаж системы дренирования для фундамента уже построенного дома выполняется по следующему алгоритму:

• По периметру дома выкапывается траншея. Верхний уровень водосбора должен располагаться ниже фундамента на глубине – как минимум одного диаметра трубы-дрена + 30 см (запас на подушку).
• Формируется уклон канавы в 2-30 или 1-2 см на каждый метр (проверяется строительным уровнем) по направлению к главному водосборному колодцу.
• Выкапывается или выбуривается главный приемный колодец. Его дно должно быть минимум на 1-1,5 метра ниже самой низкой точки траншеи.
• Канава засыпается слоем песка 10 см. Затем укладывается геотекстильная ткань – на нее еще слой 10 см щебня.
• Поверх укладываются и герметично соединяются перфорированные трубы.
• Далее они засыпаются 10 см слоем щебня и укутываются в ткань.
• После этого канава засыпается грунтом.
• Приемный колодец засыпается щебнем, а сверху грунтом.

Чтобы убедиться, что траншея выкопана правильно, имеет необходимый уклон, достаточный для быстрого отвода воды, необходимо провести эксперимент. Для этого в верхнюю точку открытой канавы нужно вылить несколько ведер воды и посмотреть, как она будет перетекать в главный колодец.

Как сделать дренаж вокруг дома из подручных материалов

Выше была приведена схема, как соорудить дренажную систему с помощью специальных материалов. Однако если возможности их приобретения нет, можно сделать более бюджетную версию.

В ней вместо перфорированных труб применяются следующие подручные материалы:

• Битый кирпич, гравий, камни, куски бетона, порода. При этом закутывание его в геотекстиль обязательно.
• Пустые и закрытые пластиковые бутылки. Продольно укладываются в канаву и засыпаются грунтом.
• Плотно связанные проволокой или капроновой веревкой пучки веток диаметром 0,25-0,4 м. Укладываются друг ко другу и заваливаются землей.
• Дощатый треугольный короб. Его вершина должна быть направленна вниз. На верхнее основание помещается мох или иной разрыхленный материал для фильтрации просачивающейся воды от частиц грунта.

В качестве дренов допустимо использовать перфорированные трубы, размер отверстий которых меньше поперечника частиц засыпного материала (песка, щебня, гравия). Кроме того, в глинистых и илистых почвах обязательно использование геотекстильной ткани.

по периметру дома отводит избыток влаги из почвы, возникающий в результате атмосферных осадков, таяния снега или высокого уровня грунтовых вод.

Его применение позволяет избежать ряда проблем с дальнейшей эксплуатацией дома:

• скопления воды в прилегающих к фундаменту слоях почвы;
• сырости стен и основания и их последующего разрушения;
• проникновения воды в подвал, цоколь;
• развития неблагоприятной микрофлоры – грибков, плесени и так далее.

Системы дренирования могут быть закрытыми, открытыми и засыпными. По решаемым задачам они делятся на поверхностные и глубинные. Первые применяются для сезонного отвода талой и дождевой воды, вторые – для борьбы с грунтовыми водами круглый год.

Как правильно сделать закрытый дренаж вокруг дома своими руками

Такое устройство системы защиты дома от воды можно сделать самостоятельно даже после окончания строительства здания. В первую очередь необходимо подготовить рабочие инструменты и все необходимые материалы:

• лопаты двух видов (штыковая и совковая);
• ватерпас для проверки уклона;
• трамбовка ручного типа;
• приспособление для удаления лишнего грунта с участка (носилки или тачка);
• рулетка;
• геотекстиль;
• засыпка для влагосборного слоя (лучше всего подходит гранитный щебень);
• песок;
• смотровые и дренажный колодцы;
• дренажный насос;
• дрены и фитинги для их соединения друг с другом и с колодцами.

Трубы должны быть перфорированными. Можно приобрести готовые дрены, либо изготовить их самостоятельно из имеющейся оранжевой канализационной трубы. Гибкие изделия применять не рекомендуется. Диаметр трубопровода может составлять 70-150 мм.

Материал предпочтительно пластик с высокой прочностью и устойчивостью стенок к нагрузкам. Причем чем глубже будут проходить дрены, тем этот показатель должен быть больше. Можно взять асбестовые и керамические изделия.

Некоторые готовые трубопроводы для дренажа окружены дополнительно фильтрующим материалом, например, кокосовым волокном.

Смотровой и дренажный колодец пластиковый покупают в готовом виде либо изготавливают самостоятельно из толстостенной пластиковой трубы большого диаметра. К ним нужно будет купить люки.

После приобретения всего необходимого приступают к замерам, позволяющим отметить место, где будут проходить дрены и другие элементы дренажной системы. Освобождают участок от мусора и приступают к земляным и монтажным работам. Давайте разберем как правильно уложить дренажную трубу вокруг дома:

• Выкапывают траншеи необходимой глубины, а в нужных местах котлованы для колодцев. Ширина их должны быть минимум на 20 см больше диаметра трубопровода. Во время земляных работ необходимо контролировать соблюдение уклона при помощи ватерпаса.
• Подготавливают траншеи и котлованы для колодцев. Для этого на дно засыпают песок и тщательно трамбуют. Не забывают проверять соблюдение уклона. Песчаная подушка должна быть высотой в 0,10 – 0,15 см. При высоком УГВ для пластиковых колодцев во избежание их всплытия рекомендуется делать бетонное основание толщиной в 10 см, к которому при монтаже емкость крепят.
• В канаву укладывают геотекстиль таким образом, чтобы края материала выходили за верхние границы траншеи.
• Укладка на дно дренажной трубы. Дрены соединяют друг с другом. При этом могут использоваться раструбы или специальные фитинги. Вводят трубы во входные отверстия колодцев, применяя резиновые уплотнительные кольца.
• Засыпают двадцатисантиметровый слой щебня или другого материала на дрены. Не забывают про уклон.
• Закрывают дрены, окруженные щебнем, геотекстием.
• Засыпают дренажные траншеи слоем песка, толщиной в 10-20 см. Его осторожно трамбуют, а сверху делают обратную засыпку грунтом. Если для региона характерен большой объем осадков, то над дренами на песок устанавливают лотки ливневой системы.
• Производят обратную засыпку колодцев и закрывают их люками.

Дренажная система готова.

Видео о том, как сделать дренажную систему вокруг дома своими руками:

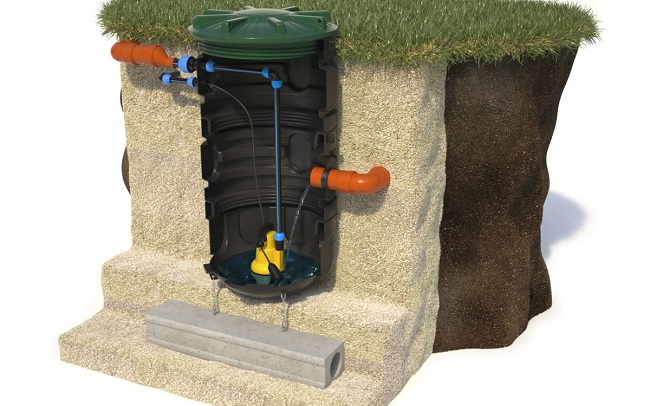

Несколько слов о пластиковом дренажном колодце

В самом простом виде он может представлять собой емкость для сбора воды. В месте соединения с входным трубопроводом нужно установить клапан, препятствующий обратному току воды. Хорошо, если емкость имеет большой диаметр, например, 80-100 см.

От дренажного колодца можно проложить отводящий неперфорированный трубопровод к оврагу, фильтрационному колодцу или водоему. Водоотведение из коллектора может производиться самотеком либо дренажным насосом. Воду с колодца можно использовать для технических нужд и полива.

Как сэкономить на стоимости коммунальных услуг? Читайте статью — установка счетчика воды своими руками. Установить счетчик совсем не трудно, инструкция.

Основные требования к дымоходу для газового котла, на что обратить внимание. Подробности здесь.

Прифундаментный дренаж от Jheka

Пока стоит жара и все что можно высохло, самое время делать дренаж. Грунтовые воды стоят у нас достаточно близко, зимой, когда вода замерзает, под отмосткой бывает иногда пучение. Сейчас под отмосткой лежит утеплитель, ЭППС 100 мм, но, тем не менее, решено делать дренаж.

Водораздел начнется от входа в дом, трубы пойдут в стороны и по всему периметру. Коллекторный бетонный колодец запланирован один, за забором напротив, с перекачкой стоков в кювет.

Фундамент – монолитная мелкозаглубленная лента, от отмостки Jheka отступил метр и разметил траншею 40 см шириной, чтобы проще копать.
