Поперечное сечение проводки дома или квартиры для розеток и осветительных приборов

Сечение силового кабеля

Выбор сечения кабеля зависит от того, какую мощность будут потреблять все приборы и осветительная техника в доме. Чем выше мощность, тем толще должен быть кабель, чтобы выдерживать пропускаемый ток без значительного нагрева. Когда говорят о сечении силового кабеля, имеют в виду сечение токопроводящих жил, а не диаметр всего кабеля вместе с защитными оболочками.

Расчет необходимого сечения можно выполнить по следующей упрощенной схеме:

Отдавайте предпочтение кабелю с заземлением. Если в доме планируется установка электрической плиты, то лучше брать кабель с сечением более 10 кв. Если сомневаетесь в правильности выполненных подсчетов, лучше сразу посоветоваться с профессионалами, которые подскажут и оптимальное сечение, и тип кабеля, основываясь на особенностях потребления электроэнергии.

Эксперты рекомендуют проверять соответствие заявленного сечения действительному. Часто малоизвестные производители обманывают покупателя, причем все это в рамках закона. ГОСТом предусмотрен допуск, а для некоторых кабелей он достигает 15-30%.

Необходимые материалы и инструменты для работы

Качественная электропроводка должна отвечать требованиям СНиП и нормам безопасности. Чтобы провести такую проводку, понадобятся расходные материалы и инструменты:

• электрический счетчик;
• устройство защитного отключения (УЗО) для проведения токов при обычных условиях эксплуатации или при возникновении утечки токов;
• силовой, слаботочный, осветительный кабель;
• ответвительные коробки;
• клеммники (лучше безвинтовые);
• розетки и выключатели;

• подрозетники;
• короба для электропроводки открытого типа;
• смесь из алебастра для монтажа кабеля внутри штробы;
• клей;
• шурупы и саморезы;
• плинтуса;
• электроизоляционный картон;
• жестяные полоски для крепежа.

Из инструментов понадобятся: штроборез, зубило, молоток, ножницы для резки кабеля. Для укладки кабеля внутрь стен или коробов понадобится шпатель и наждачная терка. Нужны будут также пассатижи, шуруповерт, измерительная рулетка и нож.

Горит ли кабель ВВГнг

Кстати, на практике разница между кабелями ВВГнг и ВВнгLS не такая уж и маленькая. Как говорят технологи, непосредственно отвечающие за производство этой продукции, когда при испытаниях горит кабель ВВГнг, в помещении просто невозможно находится.

Многие почему-то путают аббревиатуру «нг», думая что она гарантирует именно «не горючесть» кабеля. На само деле она обозначает, что изделие не поддерживает и не распространяет горение, после удаления источника огня от него. Но сам кабель при воздействии пламени и других факторов (КЗ, перегруз), очень даже горит и плавится.

Когда же горит кабель ВВГнгLS, то все гораздо комфортнее и безопаснее. При этом имеется в виду не какой-то масштабный пожар, а некое локальное возгорание. Например в том месте, где при прокладке была случайно повреждена изоляция.

Защититься от таких пожаров на самой начальной стадии можно многими способами. Один из последних, пока еще не широко внедренных в наши квартиры — это установка специальных искрозащитных устройств. Пожар локализуется еще на стадии образовании искры.

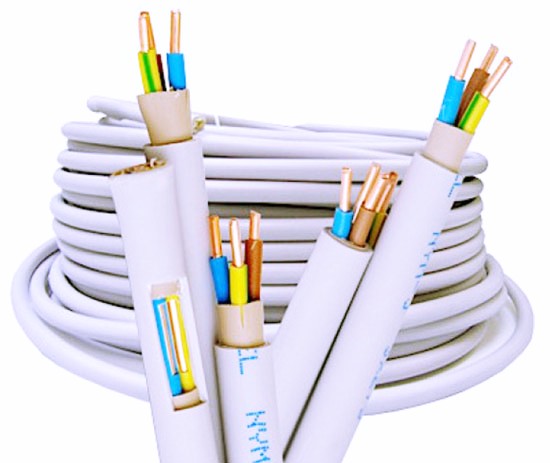

Силовой кабель NYM используется для монтажных работ при прокладке сетей освещения и силовых электросетей как в жилых, так и промышленных помещениях. Максимальное значение напряжения, при котором можно применять данное изделие, не должно превышать 660 вольт. Кабель можно эксплуатировать на открытом пространстве, но следует учитывать, что его изоляция подвергается разрушению под воздействием солнечных лучей. Поэтому кабель NYM необходимо защищать специальной гофрой или другой защитной оболочкой.

Главной особенностью этого изделия является то, что оно снабжено специальным наполнителем внутри внешней оболочки, который обеспечивает полную герметизацию жил.

В отличие от силового кабеля отечественной разработки ВВГ, провод NYM выпускается только в круглом исполнении с монолитными медными жилами. Этот факт дает ему преимущество при обычном электромонтаже, но его очень неудобно укладывать в штробы скрытой разводки. Во всем остальном кабель NYM является полным аналогом ВВГ.

Внешняя и внутренняя изоляция изделия изготовлена из термостойкого ПВХ (поливинилхлорида). Ее цвет для внешней оболочки в основном черный, а изоляция токоведущих жил имеет следующую раскраску: черную, желтую с зеленой полосой, коричневую, а также серую и синею. На русском языке изделие не имеет буквенного обозначения.

Что нужно знать о сечении кабеля?

Определяют этот параметр исходя из величины силы тока. Если сечение и нагрузки не соответствуют друг другу, будут возникать короткие замыкания, а в результате — пожар. Так, если в планах закрытая проводка, а расчетный ток равен 16 А, требуется кабель сечением 2 мм² минимум. При расчетном токе 25 А — 4 мм².

Выбирают кабель по группам распределения и в зависимости от предполагаемой нагрузки. Для того чтобы подключить розетки, потребуется кабель с медными жилами сечением 2,5 мм². Максимальная суммарная мощность — 4,6 кВт.

Осветительные приборы запитывают кабелем с сечением 1,5 мм². Мощность этой группы — до 3,3 кВт. Поэтому количество и месторасположения источников света нужно планировать еще до начала монтажа — при составлении электросхемы

Домашнее оборудование большой мощности подключают кабелем, имеющем сечение 4 мм². Подключать такие приборы нужно в индивидуальную розетку и соединять ее с другой группой нельзя.

Из чего делают электрокабели?

Основными элементами любого электрического кабеля выступают жилы – элементы для прохождения электрического тока, изолированные друг от друга внутренней оболочкой и заключенные в общую оболочку.

Они обозначаются аббревиатурой ТПЖ.

Помимо токопроводящих жил (1) кабель может содержать такие конструктивные элементы, как заполнитель (3), проволочную или стальную броню (2) и внешнюю оболочку (4)

Жилы для передачи электрической энергии бывают двух типов:

• однопроволочные сплошные;
• многопроволочные, состоящие из большого количества тонких нитей.

Некоторые ошибочно полагают, что однопроволочные жилы и одножильные кабели – понятие идентичное. На самом деле одножильные изделия могут иметь только одну жилу, которая, в свою очередь, может быть выполнена одно- либо же многопроволочной.

Фото из

Выбор проводов для устройства проводки в квартире или доме чаще всего обусловлен удобством работы, опытом и навыками исполнителя

По качеству и скорости передачи электрозаряда много- и однопроволочные провода практически не отличаются. Выбирают в основном, ориентируясь на прочность и гибкость жилы

В немалой степени на выбор кабеля по числу проволок оказывает опыт начинающего электрика в удалении изоляции. Однопроволочный вид неумелыми руками можно сразу «перекусить»

Многопроволочные провода даже в составе кабеля значительно гибче, чем однопроволочные. Их проще прокладывать в труднодоступных местах и на участках трассы с многочисленными изгибами. При этом их практически невозможно повредить

Однопроволочные провода используют там, где не предполагается проводить модернизацию сети, подключать дополнительные линии и ремонтировать сеть. Жила из одного провода после нескольких изгибов может банально сломаться

Несмотря на то, что оба вида проводов соединяются по общим технологическим правилам, в формировании соединений все же учитывается способность и неспособность жил много раз гнуться без повреждений

Одну проводящую ток проволоку скрутками соединяют только опытные электрики. Подобный вид соединения не предполагает возможности раскрутить и переделать узел

Провод с токоведущей жилой из одной проволоки проще зачистить и завести в клемму, что особенно привлекательно для неопытных домашних мастеров. Однако можно приобрести соединитель, надежно фиксирующий все составляющие многопроволочной жилы или использовать наконечник, опрессовывающий все составляющие перед соединением

Устройство проводки жилого объекта

Удаление изоляции с провода стриппером

Зачищенные от изоляции многопроволочные провода

Вариант соединения одно- и многопроволочных проводников

Способы соединения одно- и многопроволочных видов

Скрутки как способ соединения токоведущих жил

Соединение проводов с применением клемм

Основой для изготовления токопроводящих жил может выступать медь или алюминий. Если сравнивать эти металлы, то алюминий, хоть и стоит дешевле, но проигрывает в том, что имеет меньший уровень электропроводности.

Это обозначает, что при равном сечении медный проводник способен пропускать больший ток. Единственным «минусом» меди является тот момент, что при ее нельзя напрямую соединять с другими металлами. для соединения с алюминием потребуется переходник, исключающий формирования гальванической пары.

Алюминий – не лучший вариант для проводки в доме, поскольку имеет низкий уровень электропроводности, а в процессе эксплуатации быстрее окисляется и переламывается на изгибах

Если состыковку произвести посредством скрутки, то это место быстро окислится, что приведет к разрыву контактов, в результате которого может произойти замыкание магистрали. В идеале для всех линий в квартире стоит выбирать провода одного типа.

Кабели для электрических сигналов оснащают общей защитной оболочкой.

Изоляционный слой может быть выполнен из:

• резины;
• полиэтилена;
• ПВХ-пластиката.

Каждый их этих материалов характеризуется высокими изоляционными характеристиками. Благодаря этому их можно использовать в сетях различного класса напряжения в пределах 500 Вт.

Основное предназначение наружной оплетки – защищать проводники от влаги, которая способна привести к нарушению целостности изоляции и, как результат, к помутнению оптических волокон

Любой кабель, применяемый для внутридомовой и квартирной проводки, имеет как минимум два изоляционных слоя: первый защищает собранные в пучок внутренние жилы, второй опоясывает только одну жилу.

Создание схемы электропроводки

Монтаж электропроводки в деревянном доме начинается с создания схемы, которая согласовывается с Госэнергонадзором. На ней необходимо указать места, где будут расположены все розетки, выключатели, а также щиток и счетчик. На схеме показывают и места будущего расположения кабеля с указанием расстояния от пола, потолка, оконных и дверных проемов. За основу лучше взять план дома, где указаны точные параметры всех комнат.

Чтобы правильно составить схему, руководствуйтесь такими правилами:

• заранее необходимо продумать расположение крупной бытовой техники, а также схему освещения. Это избавит от проблем с удлинителями в будущем;
• определить максимальную мощность приборов;
• сформировать группы подключения. Правила диктуют предусматривать в каждую комнату по две ветви проводки: одна – для розеток, вторая – для освещения. В отдельную группу выделяют каждый мощный прибор (стиральная машинка, бойлер и т.д.) – для них необходимо прокладывать отдельный кабель. Освещение придомовой территории – это еще одна группа, но часто ее подключают к отдельному автоматическому выключателю, чтобы иметь возможность включить освещение, когда никого нет дома. Для каждой группы считаются максимальную нагрузку;
• розетки могут быть расположены на любой высоте. Главное, чтобы ими было удобно пользоваться, поэтому продумайте тип и количество электроприборов;
• выключатели, как правило, располагают на высоте 80 или 150 см. Желательно, чтобы все ни были на одной высоте;
• распределительный щиток монтируют на высоте 150 см, чтобы маленькие дети к нему не добрались;
• проводка может проходить только вертикально и горизонтально, поворачивать под прямым углом.

Когда схема согласована, а необходимая мощность выделена, можно двигаться дальше.

Нормативно-правовые ограничения

Коммунальные предприятия, обеспечивающие население электроэнергией, вправе вводить ограничения на максимальную суммарную мощность приборов в квартире. Достигаться это может установкой электросчетчиков с определенной пропускной способностью.

На прибор ставятся автоматические одноразовые или многоразовые предохранители, которые срабатывают при превышении порогового значения тока.

Электросчетчики советского типа массово заменяются на электронные. Они ещё более чувствительны к перегрузкам, из-за которых быстро выходят из строя

Если убрать со счетчика пробки и подключить его к квартирной проводке напрямую, то он гарантировано сгорит при длительном нарушении режима работы. Большинство советских счетчиков, установленных в квартирах, выдерживают пиковую нагрузку в 25 А до 1 минуты.

После этого они сгорают, что чревато оплатой установки нового прибора и штрафом за нарушение правил эксплуатации.

Не выдержать высоких нагрузок способна и проводка в подъезде, перегорание которой может обесточить сразу несколько квартир. Поэтому при подключении квартиры к внутридомовой сети кабелем 2,5 мм не стоит рассчитывать, что более толстый внутриквартирный провод будет способен выдержать высокие нагрузки.

Особенно важно учитывать фактор нормативных ограничений на этапе планирования монтажа электрического отопления, теплых полов, инфракрасных саун и прочего энергоемкого оборудования.

Предварительно нужно проконсультировать о возможностях электрооборудования, установленного перед квартирой, в соответствующих коммунальных службах.

Если вы решили рассчитать параметры электропроводки самостоятельно, то вам будет полезно разобраться в таких понятиях как: сила тока, мощность и напряжение. Подробнее в статье — Как рассчитать мощность, силу тока и напряжение: принципы и примеры расчета для бытовых условий

Популярные марки для электропроводки

ГОСТ 31565 регламентирует применение огнестойких электропроводок. Он допускает использовать следующие типы кабелей при выполнении внутренних разводок:

• — имеющие небольшое газо- и дымовыделение;
• — не выделяющие галогенов во время тления и продуктов на основе газов при горении.

К 1 типу относят разновидность ВВГнг-LS, а ко 2 — ППГнг-HF.

Ниже рассмотрены кабели для проводки негорючие марок ВВГ и NYM. К преимуществам их использования относятся:

• большой ассортимент;высокая пожаробезопасность;удобный монтаж;качественное исполнение;высокая долговечность;низкая задымленность и самозатухание.
• большой ассортимент;
• высокая пожаробезопасность;
• удобный монтаж;
• качественное исполнение;
• высокая долговечность;
• низкая задымленность и самозатухание.

Для многих специалистов вопрос, как выбрать провод для прокладки в жилом помещении, не стоит. Они используют марку ВВГ. Здесь применяются одножильные медные проводники. Получил распространение в сооружениях, имеющих нормальную или повышенную влажность. Максимально допустимое напряжение — 660 В. В 1 элементе находится 1-5 жил, сечение 1,5-240 мм². По форме проводники различные: от треугольных до плоских.

Производится несколько моделей, отличающихся параметрами изоляции:

• ВВГ — с изоляцией и оболочкой из винила;
• аналогичный с индексом «нг» — снабжены изоляцией с функцией самозатухания;
• «нг»-разновидность с продолжением -LS — подобная негорючая изоляция жил с малым выделением оболочкой дыма;
• ВВГнг FR-LS — к преимуществам предыдущей модификации имеет дополнительную огнезащиту в виде ленты из слюды.

Все «нг» разновидности подходят для монтирования в пучках (1 носителе). Их используют и для электропроводки на даче.

Подробнее о силовом кабеле ВВГ написано в нашей статье.

Кабель NYM

Был создан в ФРГ. Выпускается в РФ. Используется медный проводник. Приверженцам европейских товаров лучше использовать для проводки в квартире эти кабели. По исполнению аналогичен ВВГнм. Бывает однопроволочным многожильным, с сечением 1,5-10 мм², и многопроволочным — от 16 мм². В состав входит резиновый наполнитель, обеспечивающий негорючесть и располагающийся между изоляцией жил и оболочкой. Кабель для розеток применяют с сечением 3×2,5, для выключателей — 3х1,5.

Подробнее узнать про кабель NYM можно в нашей статье.

Кабели для подземного ввода

Для ввода электричества в отдельно стоящий дом часто прокладывают кабель, выкопав траншею в земле. При этом нужно учитывать следующее:

• Сечение жил должно обеспечивать общедомовую нагрузку как для приборов, включаемых в розетки, так и для освещения. Толщина жил в этом случае составляет не менее 6 мм².
• Для подземного ввода нужен экранированный кабель, который предназначен для прокладки в траншее. В противном случае используют металлическую трубу (гофру) типа PND.
• При расчете глубины траншеи нужно учитывать промерзание грунта.
• Иногда проводку повреждают грызуны.

Как рассчитать сечение провода?

Площади сечения жил стандартизованы. Их значения подбираются с ориентацией на силу тока, материал изготовления жил и условия прокладки. Ведь при эксплуатации кабеля на пределе его возможностей жилы буду нагреваться на несколько десятков градусов.

А если в одном лотке будет проложено несколько таких кабелей, то при взаимном нагреве изделий величина допустимого тока снизится до 30%.

Чтобы правильно рассчитать сечение провода, которое лучше всего подойдет для домашних магистралей, нужно высчитать суммарное значение тока всех квартирных электроприборов

Расчет делают по такой формуле Р/V.

• Р – мощность приборов, параметры которой указаны в технической документации;
• V – напряжение сети в 220 В.

Площадь сечения измеряют в квадратных миллиметрах. Так, один «квадрат» алюминиевого провода способен пропускать через себя от 4 до 6 Ампер. У медного аналога этот параметр достигает отметки в 10 Ампер.

К примеру для электроприбора мощностью в 4 киловатта по этой формуле сила тока становится равна 18,18 А = 4000 Вт/200В. Чтобы запитать такой прибор потребуется проложить проводку с медными нитями сечением в 1,8 мм2.

В качестве подстраховки полученное значение лучше дополнительно умножить на 1,5. Поэтому самый идеальный вариант для запитки такого мощного прибора – медный провод сечением 2 мм2. Если же рассматривать вариант установки алюминиевого аналога, то потребуется шнур, толщина которого больше в 2,5 раза.

Упростить задачу по расчету сечения проводов поможет приведенная ниже таблица.

Таблица, которой удобно руководствоваться при расчете сечения провода для домашней магистрали с учетом значения тока всех запитываемых электроприборов

При открытом способен монтажа в том же частном доме в любом случае для надежности лучше использовать провод сечением от 4 мм2 и выше, отдавая предпочтение изделиям с высокой механической прочностью.

По показателям плоскости сечения монтажный кабель для ввода в дом должен быть на одну ступень выше той, которая необходима для обслуживания самых установленных электроприборов.

Чтобы сэкономить, такой провод можно применить только для ввода в дом и подключив к клеммнику, а через автоматы отвести линии нужного сечения.

Согласно предписаниям ПУЭ ПУЭ 7. 34 каждая линия должна рассчитываться отдельно с ориентацией на конкретную нагрузку. Однако есть приемлемые для всех жилых объектов варианты со стандартными величинами сечения:

Устройство линий сети освещения

Сооружение проводки на группы розеток

Установка розеток для мощного оборудования

Ввод электропроводки в дом или квартиру

О том, какой кабель нужно использовать для устройства электропроводки в деревянном доме, узнаете из другой популярной статьи нашего сайта.

Особенности подключения электрооборудования

Электрическое оборудование высокой мощности, например электропечи, отопительные электрокотлы, при подсоединении к сети требует особого внимания. Чтобы исключить ошибку при подключении, нужно использовать рекомендуемые марки кабельных изделий, приведенные в инструкции к устройству.

Так ли обязательно менять проводку полностью?

Если речь идет о прокладке электропроводки в только построенном доме, или в квартире, которая приобретена в «голом», совершенно неотделанном виде, только с заведённым кабелем ввода и установленным счетчиком, то такой вопрос даже не ставится – все приходится делать «с нуля».

Но вот при проведении капитального ремонта в своих владениях перед многими хозяевами возникает соблазн – а может оставить так, как есть? Тем более, если функционирование домашней электросети пока не сопровождалось никакими чрезвычайными ситуациями, не вызывало нареканий и не давало повода к принятию экстренных мер?

Сомнения хозяев вполне понятны: замена проводки – это весьма масштабный и трудоёмкий процесс. И он будет связан не только с электромонтажными работами, что само по себе уже непросто. Предстоят довольно «грязные» и утомительные операции по прорезке каналов (штраб) для прокладки кабелей, гнезд для розеток, выключателей, распределительных коробок. Все это, безусловно, потребует затем качественной отделки. Одним словом, страшно браться!

Итак, что должно мотивировать хозяев на подобное решение:

Проводку нельзя отнести к «скоропортящимся» материалам, однако, и она имеет свой срок эксплуатации. Со временем теряет свою эластичность изоляция проводов – начинает растрескиваться или даже начать крошиться. А это может стать причиной короткого замыкания, откуда совсем недалеко до пожароопасной ситуации. Да и металл не вечен – постепенно он «стареет», окисляется, становится более хрупким, что является предпосылкой для внезапных обрывов в сети в самых неожиданных местах.

Поднимется ли у вас рука закрыть такую старую проводку новой отделкой, в надежде, что она еще послужит десяток-другой лет? Или лучше не рисковать, чтобы не потерять больше?

Одним словом, чтобы гарантированно обезопасить себя от неприятностей на много лет вперед, проводку следует поменять на новую.

Розеток с появлением новых бытовых приоров начинает не хватать. Но то, что показано на фотографии – вовсе не выход из положения – это и неудобно, и крайне опасно!

Кроме того, старая проводка когда-то давно прокладывалась без учета возросших мощностей потребления. Приобретение новой бытовой техники нередко требует прокладки выделенных силовых линий, так как старые провода попросту могут не справиться с нагрузкой.

Стало быть, раз уж предстоит масштабная реконструкция жилья, имеет смысл провести и перепланировку электрической сети, продумав оптимальное расположение всех ее элементов. Причем не только так, чтобы она отвечала текущему наличию и мощности электрических бытовых приборов, но и с некоторым заделом на будущее.

Есть еще одна причина, которая может стать определяющей для принятия решения о реконструкции домашней электросети. Ее стоит выделить особо.

Об алюминии не может идти и речи!

В эпоху массового жилищного строительства, когда пятиэтажки-«хрущевки», а затем и дома более поздних серий росли в городах как грибы, повсеместной практикой была установка алюминиевой проводки. В свое время это было оправдано – обходилось значительно дешевле, а больших нагрузок не предполагалось. Но если сейчас хозяин квартиры или дома видит, что у него проводка выполнена из алюминиевых проводов, у него не должно оставаться никаких сомнений – только полная замена на медь!

Прежде всего, это прямое, не подлежащее обсуждению требование действующих законодательных актов в области строительства и обеспечения безопасности. Если до 2001 года в документах делалась оговорка о допустимости алюминиевой проводки, и то – только по уже имеющемуся заделу строительства, то сейчас требование категоричное:

Статья 15. 3 актуально редакции СП 31-110-2003 «Электроустановки жилых и общественных зданий. Правила проектирования и монтажа».

Внутренние электрические сети должны быть не распространяющими горение и выполняться кабелями и проводами с медными жилами в соответствии с требованиями 2. 1 и 7. 1 ПУЭ, ГОСТ 31565-2012, ГОСТ Р 50571. 52-2011, СНиП 3. 06-85, а также требованиями электро- и пожарной безопасности.

Эти требования взяты не на пустом месте – они обусловлены анализом опыта применения обоих типов проводок, основаны на сравнительных характеристиках алюминия и меди в качестве проводников тока.

Сравнение показывает, что практически по всем позициям (кроме, пожалуй, стоимости) алюминиевая проводка проигрывает медной.

Давайте сравним по нескольким позициям:

Хотя алюминий считается неплохим проводником, обладающим низким сопротивлением, с медью ему не сравниться. Нагляднее всего это видно, если использовать условную величину, принятую в электротехнике, называющуюся плотностью электрического тока. Она показывает, какой ток через единицу площади сечения проводника (1 мм²) способен проходить, не вызывая его опасного нагрева, способного привести к плавлению изоляции и короткому замыканию.

Если рассматривать медь, то этот показатель доходит до 10 ампер при открыто расположенной проводке, и 6 ампер – при скрытой. У алюминия эти показатели значительно меньше – 4 и 6 ампер соответственно. То есть в равных условиях сечение алюминиевого провода должно быть как минимум в полтора раза больше.

Указанные выше значения не должны приниматься за основу при проектировании сети – они приведены лишь для примера. А для реальных условий эксплуатации, безусловно, должен закладываться еще и определенный запас.

И алюминий и медь являются довольно активными с точки зрения химии элементами. Они легко вступают в реакцию с кислородом, содержащимся в воздухе, и быстро (алюминий – практически мгновенно) покрываются слоем окислов. Но вот только оксид алюминия имеет гораздо меньшую проводимость, нежели окислы меди. То есть на алюминиевых контактах сопротивление всегда будет больше, чем на медных. То есть такие соединения больше подвержены нагреву при высокой нагрузке.

Оба металла обладают хорошей пластичностью, что важно при монтаже проводки. Но вот внутренняя усталость кристаллической решетки у алюминия наступает значительно быстрее. Иными словами – такой провод значительно легче ломается при механической нагрузке. Простой эксперимент: попробуйте несколько раз на одном месте согнуть – разогнуть медную и алюминиевую жилу. Результат совершенно очевиден.

Кстати, такая ломкость алюминия со временем только возрастает – это особенность реакции его кристаллической решётки на постепенную кислородную коррозию в сочетании с нагревом. И в итоге получить неожиданный обрыв проводки при использовании алюминия – значительно выше, чем с медью.

Еще одна негативная особенность алюминия – в недостаточной устойчивости его форм. Под воздействием постоянной механической нагрузки он попросту начинает, как часто выражаются электрики, «плыть». Например, со временем даже хорошо затянутая винтовая клемма с алюминиевым проводом начинает греться – контакт явно ослабевает и требует регулярной подтяжки. Аналогично и на скрутках – появляется искрение между проводниками, что приводит к их сильному нагреву. Еще хуже, если между проводами обозначится небольшой зазор – это уже условия для возникновения электрической дуги с ее температурами в несколько тысяч градусов, приводящими к плавлению металла и возгоранию изоляции.

Оплавление изоляции, обрывы на алюминиевых проводах в местах скруток или клеммных соединений – очень распространенное явление

Можно сразу заметить, что совершенно недопустимы соединения скрутками алюминиевых и медных проводов. Различия в химической структуре, в электропроводности, в линейном расширении при нагреве делают такие соединения крайне ненадежными, недолговечными и чрезвычайно опасными. Если уж обстоятельства вынуждают выполнить такой контакт (хотя этого следует всячески избегать), то должны использоваться клеммы того или иного типа, обеспечивающие передачу тока через стального «посредника» —  винт, шину, пружину и т.

За вот такие «выходки» необходимо было бы пожизненно лишать «мастера» права заниматься электромонтажными работами

А чтобы не было и соблазна выполнить такое соединение, следует попросту исключить алюминий из своей домашней проводки.

Итак, надеемся, мы убедили читателя в необходимости замены старой проводки и выполнении ее именно медью. Если же кто-либо из соображений экономии или просто непонимания важности вопроса решит, тем не менее, применить алюминиевые провода, то он может дальше эту публикацию не читать. Все дальнейшее изложение будет посвящено исключительно меди – как того требуют и действующие правила, и элементарное благоразумие.
