План, как правильно его осуществить

Какие работы мы проводим по установке канализации для частного дома

Канализация в частном доме под ключ включает в себя полный перечень работ по очистке отходов органического происхождения, а также работы по отводу излишков влаги с участка.

Установка канализации в частном доме осуществляется с помощью двух вариантов:

• Установка биоочистной станции. Такая разновидность канализации под ключ востребована на дачах и в частных домах с приусадебными участками. Методика подразумевает очистку органических отходов до 98%. То есть, в результате очистки появляется техническая вода пригодна для полива огорода и сада. Это самый дорогостоящий вариант канализации, но зато с «безотходным производством».

• Установка специальных септиков из колец, сделанных из бетона. Это популярная и доступная по стоимости разновидность канализации. С помощью простой конструкции очищаются отходы, но только на суглинистых грунтах и песчаных почвах. Способ не подходит для участков с высоким уровнем грунтовых вод, а также для глинистых почв, которые характеризуются повышенной влагой.

В комплексе с работами по установке канализационных систем мы осуществляем отвод лишней влаги с участка:

1. Обеспечиваем дренаж территории.

2. Строим специальные дренажные колодцы.

3. Монтируем ливневые системы.

Только комплексный подход в обеспечении качественной очистки органических отходов вместе с осушением участков от лишней влаги, позволяет создать современную канализационную систему, которая прослужит не одно десятилетие.

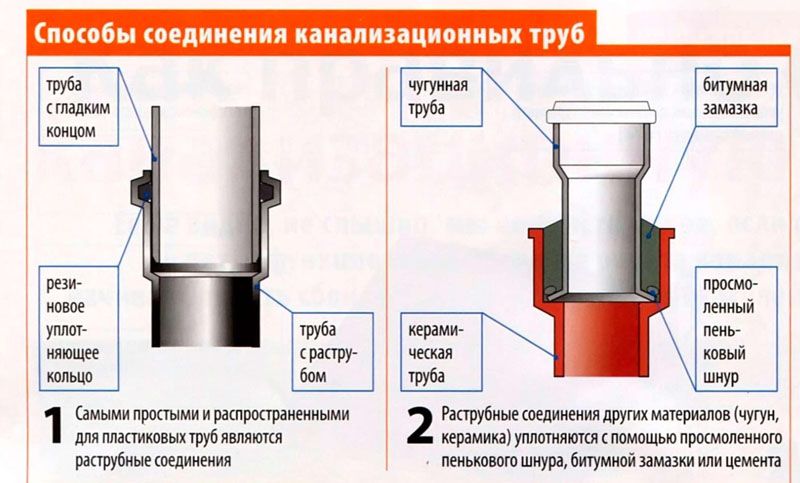

Соединение труб

Наиболее распространенным способом монтажа пластикового трубопровода является раструбное соединение. Она выполняется в том случае если труба  или фитинг имеет соответствующий конструкционный элемент — раструб. Процесс соединения следующий:

• Раструб и гладкий конец очищаются от загрязнений;
• В специальную выемку внутри раструба вставляется резиновый уплотнитель, обеспечивающий герметичность стыков;
• Гладкий конец другой трубы смазывать силиконовой смазкой или обычным жидким мылом, после чего его можно легко вставить в раструб до упора;

Важно! Необходимо предусмотреть возможность температурного расширения. Для этого на гладкой части трубы делается отметка маркером, после чего она вытягивается на 1 см из раструба.

Все об устройстве канализации на даче

Элементы системыВнутридомовые коммуникации и выпускТребования к наружным коммуникациямКак расположить оборудование на участкеУстановка накопительных колодцевОборудование, работающее без откачки

• Фильтрующие самодельные шахты
• Простые и двухкамерные септики
• Станция биологической очистки

Где расположить канализацию на участке

Устройство канализации в частном доме должно проводиться по всем правилам и нормам, чтобы ее эксплуатация была долгой и беспроблемной. Внутренняя — объединяет все трубы, которые находятся внутри дома и сантехнические приборы. Ее главным предназначением является отведение сточных вод, образующихся в процессе жизнедеятельности человека. Монтаж внутренней канализационной системы проводится с учетом СНиП по заранее согласованному плану. Но главным в этом проекте является устройство выгребной ямы, септика или другой емкости для сбора сточных вод.

Главные правила устройства выгребной ямы:

Схема расположения канализации на участке

• Расстояние до объекта для проживания должно быть в 5-12 метров. Если расстояние будет больше, тогда могут возникнуть трудности с оттоком жидкости из труб.

• Расстояние между хозяйственными постройками и отстойником должно быть не менее 1 метра.

• Расстояние от соседского забора – 2-4 метра.

• Расстояние от декоративных и садовых растений – 3-4 метра.

• От колодцев и скважин отстойник с нечистотами должен находиться на расстоянии не менее 30-ти метров.

• Глубина ямы определяется в зависимости от уровня залегания грунтовых вод, но не менее трех метров.

Основная масса нечистот должна находиться ниже точки промерзания грунта. Бак может наполняться с зазором в 35 см до верхней крышки.

Типы систем отходов

Так как старый дедовский туалет потерял свою актуальность, особенно в холодное время года, в настоящее время эксплуатируются три основных типа систем отходов:

• Система, подключенная к коллективному или городскому коллектору;
• Стационарная точка сбора отходов:
• Герметичный резервуар;

• Стационарный канализационный колодец без дна;

• Схема монтажа биоканализации.

Принципы монтажа трубной системы в доме и до коллектора у всех видов практически одинаковые. Всю разводку по дому удобно проводить из ПВХ, а соединение с точкой сбора рациональнее делать ПНД трубой технического назначения, так как ее длина позволяет бесстыковочный способ. Главная ветка, подключенная к унитазу, прокладывается трубой диаметром 110 мм, все остальные стандартные точки водоразбора (раковина, стиральная машина, душевая кабина), подсоединяются к общей системе трубами 50-го диаметра. Единственным требованием является угол в 2-3о на горизонтальных участках, чтобы обеспечить оптимальный сток воды.

У канализационных ПВХ труб есть свои преимущества и недостатки при монтаже системы отходов:

• Простой способ соединения. Вся схема собирается как конструктор, трубы и комплектующие просто вставляются друг в друга;

• Материалы имеют легкий вес в сравнении даже с ПНД материалами;
• Простой способ крепления, в том числе и по вертикальной поверхности;

• Единственный недостаток – максимальная длина в свободном доступе 6 м.

Схема канализации в частном доме своими руками

Монтаж схемы канализации в частном доме своими руками возможен для всех типов канализации, кроме биоканализации. Для реализации этого варианта рекомендуется обращаться к специалистам. Все остальные можно смонтировать самостоятельно, но при подключении к центральной системе, потребуется пакет допускных документов.

С чего следует начать

Первым пунктом является выбор типа точки сбора. Наиболее выгодный – это подсоединение к общей городской ветке. Пользователь единожды вкладывает средства в монтаж и требуемые материалы и ежемесячно выплачивает символическую сумму за услуги. Этот вариант не всегда осуществим для загородного строительства, но существует альтернатива.

Статья по теме:

Канализация для частного дома: как правильно обустроить. Как правильно спроектировать и реализовать системы внутреннего, наружного отведения сточных вод, а также их очистки – читайте в данном материале.

Стационарная схема канализации частного дома: глубина укладки трубы к резервуару

Резервуар может быть изготовлен из разных материалов. Это может быть:

• Металлическая или пластиковая цистерна;

• Бетонная конструкция;

• Бетонные кольца, установленные на бетонное основание.

Этот способ приемлем даже при наличии водяной скважины на участке, так как жидкие отходы при хорошей гидроизоляции не проникают в почву. Единственный недостаток – трата денежных средств на услуги ассенизаторов. Септик, как правило, монтируют на глубину 1,5-2 м. Трубопровод настоятельно рекомендуется прокладывать ниже уровня промерзания грунта, определить который можно по специальной карте.

В зависимости от количества точек водоразбора, подбирается рабочий объем емкости, но следует учитывать, что стандартный объем ассенизаторской машины 3 м3, то есть объем вашей емкости должен быть кратным этому показателю. Например, если объем цистерны 5 м3, вы или будете переплачивать за услуги второй машины, или 2 м3 рабочего объема один раз заполнятся и станут бесполезными.

В случае стандартной семьи в 4 человека, с периодической стиркой, душем, мытьем посуды, ёмкость объемом 3 м3 в среднем наполняется за две недели.

Калькулятор расчета объема септика

Статья по теме:

Как выбрать септики для частного дома. Давайте попробуем разобраться в статье в особенностях разных видов септиков и в том, что нужно учитывать при их выборе.

Вариант с негерметичной точкой сбора отходов

При реализации этого типа канализации очень важно расположение места сбора стоков. Минимальное расстояние от дома и хозяйственных построек до выгребной ямы составляет 6-10 м. В противном случае жидкие стоки вымывают грунт и песчаную подушку фундамента.

Варианты исполнения:

• Бетонные кольца, установленные на дренажную подушку;

• Кирпичный вариант выгребной ямы;

• Соединенные в одну систему металлические или пластиковые бочки с отверстиями.

Обратите внимание! При использовании бочек основание выкладывается гравием, так как вес обсыпного грунта вдавит емкость в неплотный грунт.

При прокладке канализации в частном доме, ров рекомендуется выполнять с уклоном, превышающим угол в 2-3о для более эффективного процесса. Глубина рва для каждого случая разная, в зависимости от размеров участка и его расположения относительно подъездных путей.

Разновидности объектов канализации и их функционирование

Для обеззараживания и очистки сточных вод, канализируемых в частном доме, используются несколько приемов:

1. Накапливание жидкости в специальной емкости. Здесь происходит первичное разделение слива на твердые жидкие фракции. В ней используются химические и биологические препараты, способствующие разжижению массы и ее частичную переработку активными бактериями. Культуру можно приобрести в специализированных магазинах или на строительном рынке.

Приведенная схема очистки применятся в промышленных условиях, но большинство операций в том или ином виде производится и на домашних очистных устройствах.

ИНФОРМАЦИЯ В ПОМОЩЬ!!! Так, в емкости-накопителе осуществляется химическая и бактериологическая обработка стоков. Дальнейшая доочистка происходит в фильтрующем колодце. Фильтр в данном случае состоит из гравия и песка. Хорошие результаты дает использование гранулированного шлака и битого кирпича, которые являются хорошими адсорбентами.

Корпус колодца изготавливался из бетонного кольца диаметром до 2,5 метра и высотой до 2-х. В верхней части устанавливалась горловина таким образом, чтобы на уровне грунта оставалась только металлическая крышка.

Вокруг кольца насыпается фильтрующая масса. Практикуется также изготовление корпуса кирпичной кладкой.

Дальнейшим развитием фильтровальных устройств является изготовление септиков с несколькими камерами, предназначенными для различных целей.

Первая емкость служит для накопления стоков, первичного разделения на фракции, химической и биологической обработки, аэрации. Обработка распыленным воздухом производится для доокисления продуктов распада, содержащихся в стоках.

Для этого в систему очистки встраивается компрессор, работающий в непрерывном режиме.

В последней секции очистного сооружения устанавливается фильтрующий колодец, в котором производится доочистка сточных вод.

Конструкция автономной системы очистки может в различных вариантах отличаться, но принцип работы остается неизменным. Степень очистки сточных вод в современных септиках достигает 98%, что я является очень высоким показателем.

Тем не менее, самое современное устройство нуждается в периодической откачке и очистке от ила.

Виды систем ливневой канализации

• Открытая или линейная — это самое простое решение, при котором все детали расположены сверху. Система представляет собой желоба, собранные из пластиковых, металлических или бетонных лотков. Их закрывают решеткой, нужной, чтобы выровнять поверхность и предотвратить попадание мусора. Каналы иногда оставляют открытыми, но в этом случае их приходится часто прочищать от листьев, веток и камней. Их соединяют с коллектором, общим стоком либо собирают воду в резервуар для ее дальнейшего использования. В районах, где средняя норма осадков невелика, сток направляют в сад и огород для поливки.
• Закрытая или точечная — вода стекает в дождеприемники, соединенные подземными трубами с общим отводным каналом. Чтобы правильно провести ее расчет, понадобится помощь специалиста. На глаз будет сложно определить количество сборных элементов, их расположение, уровень заглубления. При ошибке система не сможет работать эффективно. Кроме того, есть риск потратить неоправданно большое количество средств на ее устройство.
• Комбинированная — сочетание открытого и закрытого типов.

Как своими руками сделать канализацию на даче

1 звезда
2 звезды
3 звезды
4 звезды
5 звезд

Разбираем сборные элементы канализационной системы, требования к наружным и внутридомовым коммуникациям, правила расположения оборудования на участке и другие важные вопросы.

Устройство канализации на даче своими руками, ее схема и использование не должны противоречить. Требования к ее конструкции и расположению предъявляют санитарно-технические нормы, а также правила, установленные в поселке. Система зависит от среднесуточного расхода воды, организации общего стока для нескольких участков, особенностей почвы. Она может служить не только для отвода стоков или их сбора в выгребной яме. Есть и более сложное оборудование, позволяющее производить очистку жидкости. Отходы можно утилизировать, превратив их в удобрения. Если в этом нет необходимости, их откачивают ассенизаторы. Отработанную жидкость сливают на грунт или в ближайший водоем только в случае, если она соответствует нормативам. Внутренние коммуникации дома, являющегося объектом ИЖС, прокладывают, руководствуясь строительными правилами для городских квартир.

Монтаж трубопроводов

Современные материалы для монтажа канализационных систем разработаны с тем расчётом, чтобы справиться с работой мог не только профессиональный сантехник, но и вообще любой желающий. Однако существует некий регламент, содержащий правила и описание монтажного процесса.

Прокладка канализационных труб в частном доме может выполняться двумя способами. Если перекрытия в здании монолитные или полнотелые, разводка труб выполняется на уровне выше пола верхнего этажа, таким образом, точки подключения располагаются на достаточно значительной высоте, а сами трубы скрываются под листовой обшивкой стен, либо в фальшкоробе. Такой подход приемлем для разводки труб под раковину или стиральную машину, однако при подключении ванны или слива в полу при значительном удалении от стояка высота расположения вводного патрубка оказывается недопустимой. В таких случаях трубы проводят вниз сквозь перекрытие, а затем тянут до стояка по кратчайшему пути и скрывают за подвесной потолочной конструкцией и заключают в шумоизолирующую оболочку. В случае с каркасными перекрытиями такая задача решается проще. Толщины перекрытия зачастую достаточно для образования требуемого уклона, к тому же небольшой диаметр труб позволяет выполнить перфорацию в балках несущей конструкции.

Пластиковые канализационные трубы и фасонные изделия к ним — это своего рода конструктор, который собирается без использования специального инструмента. Герметизация мест соединений обеспечивается за счёт уплотнительных резинок, установленных в канавках на внутренней поверхности раструбов. Удобно сначала извлечь все резиновые кольца, собрать систему «на сухую», убедившись в правильности расположения трубопроводов и корректности уклонов, после чего можно приступать к герметизации всех соединений.

Правила составления схемы

Работы по планированию канализации частного дома начинаются с составления схемы. Это во многом упрощает задачу и существенно экономит деньги, так как вы сможете более разумно распределить сантехнику, а значит, дополнительных затрат на материалы можно будет избежать. В этом есть ещё один плюс – чем меньше стыков и соединений, тем ниже вероятность прорывов и протечек.

Особенности составления чертежей и схем

В работе над проектом необходимо ориентироваться на технический регламент и нормативные требования, которые можно уточнить в следующих документах:

1. ТКП 45-4.01-51-2007 «Системы водоснабжения и канализации усадебных жилых домов».
2. СНиП 30-02-97 «Планировка и застройка территорий садоводческих объединений граждан, здания и сооружения».
3. СанПиН 4630 «Санитарные правила и нормы охраны поверхностных вод от загрязнения».

Отстойники и выгребные скважины нельзя располагать ближе 4 м до границы соседнего участка и ближе 15 м до скважин с питьевой водой и колодцев.

Этапы составления схемы канализации в частном доме:

• прежде всего, необходимо нанести все точки спуска: санузлы и кухни, душевые комнаты и бассейны, не забывайте о том, что моечным и стиральным машинам тоже необходим постоянный слив воды;
• отдельно выносятся места расположения общих стояков. При составлении схемы канализации частного одноэтажного дома учитываются линейные нагрузки туалетных комнат и кухни. На этом этапе лучше указать диаметр труб, необходимых для устройства сливной системы. Не забывайте наносить на схему места врезок, использования тройников и переходников;
• указываем точки спуска из системы и добавляем к смете необходимое количество кранов, в том числе поливочных;

Не забывайте о том, что чаще всего диаметр отводной трубы для унитаза – 110 мм. Соответственно, такой же диаметр должен иметь и коллекторный стояк.

• точки слива лучше располагать максимально близко к стояку, причём чем больше нагрузка на эту точку, тем ближе к местам сброса её лучше расположить;
• на схему в обязательном порядке наносится линия коллекторного трубопровода до точки выхода из здания. Его укладывают вместе с основанием здания;
• далее на схему наносят линии подвода стоков от каждой точки слива до коллектора. Обратите внимание, что в линии слива от унитаза запрещается делать врезки;
• при планировании следует учесть необходимый угол наклона труб: 3% − для труб диаметром 50 мм, 2% − для труб диаметром 110 мм;
• на схему, кроме трубопроводов для транспортировки стоков, наносится место установки фановой трубы.

После завершения чертежа, касающегося разводки сетей внутри дома, приступают к построению схемы прокладки канализационных труб, ревизионных колодцев на участке вне здания. Эти трубы в будущем будут вести к месту установки септика или слива в централизованный канализационный люк.

Водоснабжение частного дома из колодца от «А» до «Я»: от подготовки котлована до подключения к сантехническим приборам. В специальной публикации нашего портала мы подробно расскажем о том, организовать водоснабжение частного дома из колодца. Вы узнаете плюсы и минусы водоснабжения из колодца, ознакомитесь со схемой водоснабжения и пошаговой инструкцией монтажа.

Требования

Схему разводки канализации в коттедже принято прорабатывать еще на стадии проектирования жилого строения. Лучше заранее определиться с месторасположением всей сантехники и труб в доме. Непосредственно монтаж сточных трубопроводов своими руками либо с привлечением сантехников выполняется уже после возведения стен, но перед чистовой отделкой.

Схема разводки канализации в доме

Чтобы внутридомовая канализация работала исправно и без засоров, необходимо:

• соблюсти должный уклон сливных труб от сантехники к стояку;
• к минимуму свести количество поворотов и сгибов на канализационных трубопроводах;
• грамотно выбрать размер и материал трубных изделий;
• предусмотреть возможность отведения газов из системы канализации (фановый отвод);
• поставить сифоны для формирования гидрозатворов;
• в нужных местах установить люки для ревизии и чистки;
• произвести теплоизоляцию канализационной трубы на улице и в подвале (при необходимости).

Два основных документа регламентирующих разводку трубопроводов канализации в частном доме и вывод стоков в поселковую канализационную сеть или септик – это СНиПы 2.04.01-85 (СП 30.13330.2012) и 2.04.03-85 (СП 32.13330.2012). Именно в них описаны все нюансы проектирования и монтажа системы отведения бытовых сточных вод из коттеджа.

Как повысить эффективность

Бесперебойная работоспособность сливной системы, прежде всего, обеспечивается качественным монтажом.

Смотреть видео

Единственное что можно посоветовать пользователю – установить дополнительно к схеме канализации измельчитель отходов под мойкой, правильно сделать это не составит труда. Данное действие в значительной степени защитит систему от образования засоров.

Особенности дачного проживания, влияющие на принятие решений

Для того, чтобы правильно и рационально провести устройство канализации на даче, необходимо учитывать следующие факторы:

• Временной период нахождения на дачном участке людей. Это напрямую влияет не только на вид инженерных сооружений, но и на объемы канализационных емкостей — накопительных резервуаров, выгребных ям и септиков.
• Для утилизации стоков многие собственники вызывают ассенизаторские машины. Если услуги государственных или частных фирм обходятся слишком дорого (у хозяев низкие доходы или дача слишком удалена от сбросовых полей) приходится применять иные подходы к построению канализации с учетом этого фактора.
• Нередко на дачах находятся неглубокие колодцы или скважины для автономного водообеспечения проживающих людей питьевой водой. В этом случае следует задуматься о том, чтобы избежать направления отходов непосредственно в грунт или разместить фильтрационные объекты как можно дальше от водозаборных источников.

Рис. 2 Трубы и фасонные детали из НПВХ для монтажа наружной канализации

Статья по теме:

Автономная канализация — устройство и варианты обустройства. Возможно, при обустройстве канализации на даче, будет интересно почитать отдельную статью про организацию автономной канализации в загородном доме в целом. Части системы, схема, монтаж.

• Некоторые ограничения на тип и конструктивное исполнение инженерных сооружений накладывает площадь дачных участков. Обычно это небольшие территории, где непрактично применять емкости больших габаритов, обширные фильтрационные поля.
• Немалую роль при выборе инженерных конструкций играет фактор длительного отсутствия хозяев и в связи с этим высокие риски краж и повреждения имущества вандалами. Это полностью отметает использование на дачах дорогостоящих локальных очистных сооружений (ЛОС) со встроенными компрессорами в виде биосептиков, для работы которых требуется наличие аэробных бактерий и электричество.
• Желательно, чтобы дачная канализация функционировала без электроэнергии, которая за городом часто пропадает или резко падает ее напряжение в сети. То есть нежелательно, к примеру, сооружать дренажные колодцы с откачкой из них вод за частную территорию постоянно включенным электронасосом.

Рис. 3 Нормативы расстояний при установке септика

Элементы канализации

Внутренняя канализация призвана собирать стоки от всей бытовой сантехники и направлять их за границы здания наружу в централизованную магистраль или очистные сооружения — септики, дренажные поля и колодцы. Обычно канализация внутри дома является безнапорной, то есть сточные воды самотеком протекают по трубопроводу.

Учитывая низкое давление в безнапорной системе и самопроизвольное протекание стоков, внутридомовая канализационная сеть монтируется посредством раструбного соединения труб с выдерживанием стандартных уклонов. Любая внутренняя канализация частного дома состоит из следующих основных узлов, перечень которых приведен ниже.

Рис. 2 Разновидности и размерные параметры ПВХ-труб

Стояк

Стояк представляет собой центральную трубу большого диаметра, установленную вертикально и проходящую через все этажи жилого дома. Иногда стояковую трубу размещают снаружи здания, однако в этом случае приходится принимать меры к ее утеплению или использовать данный вариант только в теплых климатических районах. Сверху стояк подключают к вентиляции, а снизу подсоединяют выпуск — горизонтальный трубопровод, идущий на улицу за пределы здания.

В индивидуальном домостроении для устройства стояка нет достойной альтернативы поливинилхлоридным (ПВХ) трубам или полипропиленовым (ПП) трубам по соотношению цены, качества и простоте монтажа, обычно для зданий любой этажности используют 110 мм трубопровод.

Трубопровод от сантехники

Все сантехнические приборы подсоединяют к стояку при помощи труб обычно меньшего диаметра, стараясь располагать их поближе. Раковины и мойки подключают к стояку через сифоны с патрубками, используя трубопровод стандартным размером 50 мм.

Для подключения ванн, душевых поддонов используют сифонные узлы, имеющие встроенные патрубки в виде прямых отрезков или гофротруб, которые вставляют в 50 мм тройник.  Для присоединения унитазов чаще всего применяют специальные гофры, одеваемые на отвод чаши и рассчитанные на подключение к 110 мм трубопроводу стояка или канализационной линии.

Рис. 3 Фасонные детали – размеры и углы

Фасонные элементы

Для подключения трубопроводов от сантехнических приборов к стояку необходимы стыковочные детали (фасонные части), в первую очередь переходники с диаметра 50 мм на 110 мм, а также с несколькими отводами при подсоединении двух труб. Для снижения вероятности засоров, шумов входные и выходные патрубки соединительных деталей располагают под разными углами. Поэтому прокладка канализации в частном доме невозможна без применения различного типа тройников, крестовин с разными углами входных и выходных патрубков.

Также ни одна канализационная магистраль внутри дома не может быть проложена строго по прямой, для изменения ее направления используют отводы с косыми углами.

В любой канализации всегда предусмотрена возможность прочистки трубопровода в случае засорения, поэтому в стояке и на длинных участках труб обязательно помещают фасонные детали с окошками, так называемая канализационная ревизия, через которые можно проводить очистные работы.

Помимо перечисленных элементов, при монтаже используют вспомогательные детали, облегчающие прокладку магистрали и врезку в трубопровод тройников, к ним относят обычные цилиндрические и компрессионные муфты с удлиненным раструбом.

Большинство фасонных элементов рассчитаны на переход с 50 мм диаметра на 100 мм, но к канализации также подключают сливные шланги и от посудомоечных и стиральных машин меньшего диаметра. В этом случае используют переходники других размерных параметров — обычно тройники с 32 мм боковым отводом и прямым 50 мм проходом.

Рис. 4 Гидрозатворы сифонов и унитазов

Гидрозатворы

Так как трубопроводы домашней сантехники напрямую связаны со стояком и горизонтальным выпуском, выходящим на наружный земельный участок, то запахи от отходов по трубам могут проникать в помещения. Поэтому установка канализации в частном доме невозможна без гидравлических затворов в виде водяных пробок, которые реализуют путем специальных сифонных конструкций или изгибанием труб.

Обычно любой сантехнический прибор кроме унитаза монтируют, подключая его к 50 мм канализационному трубопроводу при помощи сифонного узла, состоящего из непосредственно сифона и отрезка прямой или гофрированной трубы.

Следует отметить что унитазы не нуждаются в наружных сифонах, так как гидрозатвор реализован внутри их конструкции.

Рис. 5 Разновидности фановых труб на чердаке

Фановые трубы

Внутридомовой стояк, проходящий через все этажи дома, подключается снизу к горизонтальной линии, выходящей на улицу, а сверху связывается с системой вентиляции. Для вентилирования на крышу дома ставят венттрубу, соединяя ее со стояком переходным отрезком, который и называют фановой трубой.

Фановый трубопровод должен обеспечить стыковку 110 мм трубы стояка, которая обрезана или имеет на конце раструб с внутренним резиновым кольцом, с венттрубой, имеющую некоторую разбежку от 110 мм окружности по усмотрению производителя.

Нередко трубопровод стояка и размещенный на крыше вентиляционный отвод не совпадают по оси или располагаются друг от друга на некотором расстоянии, или возникают ситуации, когда к одной венттрубе на крыше подключают два стояка. Все перечисленные и прочие факторы накладывают различные требования к конструктивному исполнению фановых труб. Они могут быть разной длины и углов поворота, иметь гладкие пластиковые или гофрированные стенки, мембранные патрубки, пластинчатые манжеты на конце.

Рис. 6 Вакуумные клапаны

Вакуумные клапаны

Вакуумный клапан представляет собой устройство, которое герметично закрывает торец трубы и открывается при создании разряжения воздуха внутри трубопровода. Элемент может быть полезен в случаях, когда при сливании больших водных объемов жидкость полностью заполняет стояк, втягивая за собой воздушные массы и тем самым создает разряжение, с которым не справляется поступающий в стояковый трубопровод воздух — в результате происходит срыв гидрозатворов в санитарно-технических приборах.

Чтобы этого не происходило, вакуумный клапан ставят перед гидрозатворами сантехники, иногда он входит непосредственно в конструкцию сифонного узла.

Теоретически вакуумный клапан можно использовать вместо системы вентилирования, поместив его на торец стояка в самой верхней точке. При таком варианте не придется подключать стояк через фановую трубу и выносить вентиляцию на крышу.

Однако данный метод имеет существенный недостаток из-за того, что вакуумный клапан практически все время герметично закрывает стояк и без вентиляции в нем будут скапливаться газы. Это может быть опасно не только в силу неприятных запахов во время слива, но и из-за взрывоопасности метана, образующегося в результате разложения отходов. При таком варианте все равно придется размещать венттрубу в другом месте.

Рис. 7 Разновидности крепежа

Статья по теме:

Клипса на трубу – виды и конструкция, размеры, таблица расстояний. О том, что такое клипсы для крепления труб, какие бывают виды, а также, размеры и расстояние между клипсами при монтаже, можно почитать в отдельной статье.

Крепеж

Правильная установка канализационных труб подразумевает их прямолинейное расположение с необходимым уклоном и надежное крепление к стенам и потолкам, исключающее их перемещение во время прохождения сточных вод. Поэтому крепеж для канализационных труб играет важную роль при монтаже трубопровода в нужном пространственном положении.

В качестве элементов, удерживающих трубы, используют различного типа хомуты: пластиковые клипсы на защелках или с сантехнический шпилькой под наружный трубный диаметр, металлические хомуты с резиновыми накладками и винтовым соединением половинок.

Для крепления хомуты имеют приваренную гайку, которую накручивают на резьбовой участок вкрученного в стену дюбель-винта. Для монтажа хомута в стене сверлят отверстие, вбивают в него пластиковый дюбель и вкручивают винт с наружной резьбой, на который затем накручивают половинку хомута. Более простой и быстрый вариант – вбивать половинку хомута с прикрученным винтом сразу в дюбель.

Во сколько обходится устройство канализации в частном доме своими руками

Цена материалов из ПВХ довольно доступная.

Наименование товара	Изображение	Стоимость, руб.
Труба ПВХ 0,5 м d 110		105
Труба ПВХ 1 м d 110		180
Труба ПВХ 2 м d 110		340
Труба ПВХ 3 м d 110		490
Труба ПВХ 4 м d 110		670
Труба ПВХ 6 м d 110		990
Труба ПВХ 0,15 м d 50		35
Труба ПВХ 0,5 м d 50		45
Труба ПВХ 1 м d 50		55
Труба ПВХ 1,5 м d 50		80
Труба ПВХ 2 м d 50		95
Труба ПВХ 3 м d 50		135
Крепежный хомут d 110		35
Крепежный хомут d 50		20
Отвод d 110/45о		100
Отвод d 50/45о		20
Тройник d 110		180
Тройник d 50		30
Заглушка d 110		75

По сравнению с металлическими аналогами, ПВХ комплектующие позволяют быстро и просто провести канализацию в частном доме. Цена отдельных комплектующих и итоговая стоимость более чем доступны.

Схема устройства внутренней канализации в частном доме

Устройство канализации для частного дома своими руками требует определённых знаний, схема ниже поможет понять, какие моменты вы ещё не успели учесть в вашей схеме.

Для тех, кто не знает, как сделать канализацию в частном доме правильно, представляем чек-лист возможных ошибок прокладки канализации в частном доме:

1. Сливная вода застаивается в трубах, возникают засоры. Это происходит чаще всего по причине нарушения коэффициента уклона труб. Соответственно, твёрдые элементы стоков просто не вымываются из канализации.
2. К таким же неприятностям могут привести неправильно присоединённые отводные трубопроводы. Правильный их монтаж предполагает наличие тройников и крестовин.
3. К излиянию сточных вод из систем вывода (а попросту выход нечистот на поверхность из унитазов и раковин) может привести неправильное подключение стоков от электроприборов.
4. Для прочистки стоков в местах поворотов необходимо установить смотровые и ревизионные люки.
