Монтаж системы водяного подогрева

Посмотрим, как происходит процесс обустройства водяного пола с использованием пенополистирольных плит, но при условии заливки стяжки поверх них. Плиты будут использоваться вместо арматурной сетки для фиксации труб теплого пола на поверхности основания.

Шаг 1. Сначала нужно подготовить черновое основание – выровнять его и очистить от мусора. Помещение сразу нужно освободить от всего лишнего. Не критичны только мелкие изъяны основания, на них можно не обращать внимание.

Вначале проводятся подготовительные работы

Шаг 2. Далее следует уложить слой гидроизоляционного материала, а затем – слой утеплителя (в данном случае используется пенопласт). Что касается гидроизоляционного слоя, то важно укладывать отдельные полосы с нахлестом друг на друга и проклеивать стыки прочным скотчем. Листы утеплителя укладываются плотно друг к другу, при необходимости их можно подрезать. Закрыть ими нужно всю поверхность пола.

Шаг 3. По периметру стены около пола нужно приклеить демпферную ленту. Также, если материал стен позволяет, ее можно прикрутить на саморезы. Она необходима для того, чтобы стяжка не потрескалась, когда будет расширяться в стороны при высыхании. Пренебрегать укладкой ленты не стоит – это может сказаться на качестве полов.

Крепление демпферной ленты

Шаг 4. Теперь нужно укладывать пенополистирольные маты так, чтобы выступы на соседствующих друг с другом элементах совпадали друг с другом. Уложить маты нужно по всей поверхности утеплителя. Они легко стыкуются между собой, а при необходимости их можно резать, чтобы закрыть оставшиеся свободными небольшие участки пола, меньше по размеру, чем сами маты.

Укладка пенополистирольных матов

Выступы должны совпадать

При необходимости маты можно резать

Шаг 5. Перед укладкой отопительного контура важно убрать весь мусор с поверхности матов, который мог образоваться в процессе их монтажа и при их резке.

Удаление мусора с матов

Шаг 6. В данном случае коллектор для подключения системы подогрева находится в другой комнате, значит, трубы нужно в комнату завести. Для этого проще всего пробурить отверстие в стене, которое позволит протащить трубы. Также нужно рядом сделать и второе отверстие, куда будет заводиться второй конец трубы – он будет подавать остывшую воду назад в систему подогрева в сторону коллектора.

Труба заводится в отверстие

Вывод трубы в соседней комнате

Шаг 7. В соответствии с выбранной схемой укладки (в данном случае это улитка) нужно проложить трубы теплого пола, фиксируя их между выступами матов, соблюдая шаг. В центре помещения трубы нужно пустить в обратном направлении, а конец трубы завести во второе отверстие. Проведя трубу через стену, можно начать подключение ее к коллектору. Перед тем как начать проталкивать трубу через стену, ее конец важно замотать скотчем, чтобы внутрь нее ничего не попало.

Процесс укладки труб

Еще одно фото процесса

Конец трубы обматывается скотчем

Шаг 8. После того как трубы были уложены и подключены к коллектору, можно протестировать систему на работоспособность, наполнив ее водой. После этого можно приступать к заливке цементной стяжки. Она выполняется строго по уровню. Кстати, воду сливать из труб во время заливки стяжки не стоит. Жидкость не позволит системе деформироваться под весом цемента.

Далее можно заливать стяжку

Для работы используется лазерный уровень

Шаг 9. Если помещение большое, важно установить маяки, по которым и будет равняться стяжка. Выравнивать ее можно длинным правилом, которое будет опираться на маяки и убирать излишки цементного состава, позволяя сделать ровную поверхность.

Шаг 10. Потом  можно провести затирку стяжки, когда она немного схватится. Эта процедура позволит добиться идеально ровной поверхности. Далее стяжку нужно оставить в покое на 28 суток и дать ей высохнуть. Включать теплые полы и проводить какие-либо работы до момента высыхания стяжки запрещено – это может навредить ей. Когда стяжка высохнет, можно укладывать чистовое напольное покрытие.

Преимущества теплых полов Oventrop

Гигиеничны. Помещение с «теплыми полами» обогревается путем излучения, а не конверсии, что не допускает скопления пыли. Кроме того, в комнате отсутствуют сырые углы, что исключает риск образования плесени и грибка;

Безопасны. Благодаря отсутствию тактильного контакта с отопительным прибором, исключается возможность получения ожогов. А потому это решение подходит для семей с маленькими детьми;

Экономичны. По сравнению с радиаторной системой отопления, применение водяного «теплового пола» позволяет экономить до 20-30% энергии. При этом данное решение по качеству нагрева помещения намного эффективнее радиаторов или конвекторов;

Оптимальный нагрев. Теплые полы обогревают сначала напольное покрытие и стоящие на нем предметы, а затем и воздух. Благодаря этому, пространство прогревается равномернее в отличие от радиаторного отопления, что создает комфортные условия для человека.

Укладка труб в частном доме

Чтобы водяной теплый пол работал эффективно и был достаточно надежным, трубы нужно укладывать на определенном расстоянии друг от друга. Обычно значение шага варьируется в пределах от 15 до 35 см и определяется в зависимости от требуемой теплоотдачи – для более эффективного нагрева шаг нужно уменьшать. Экономить на трубах не стоит – слишком большой шаг приведет к неравномерному прогреву участков пола, что приведет к ощутимому снижению комфорта.

Суммарная длина труб для одного помещения рассчитывается по следующей формуле:

• D = S / M * k, где
• D – общая длина труб,
• S – площадь комнаты,
• M – шаг укладки,
• k – коэффициент запаса, варьируется в пределах от 1,1 до 1,4.

Обычно для 1 кв. площади помещения требуется около 1,5-3,5 м труб.

Важный момент – раскладка трубопровода, которая может выполняться по одной из следующих схем:

• «Змейка». Хороший вариант для небольших помещений. Поскольку площадь невелика, температура в трубах практически не снижается на протяжении всего контура.
• «Улитка» и «двойная змейка». Такие варианты раскладки подойдут для помещений среднего размера. Благодаря близкому расположению подающего и обратного контура пол будет прогреваться равномерно.
• Схема, включающая несколько контуров. Для полноценного и эффективного отопления больших помещений целесообразнее всего обустраивать несколько отдельных контуром, которые обеспечат хорошую теплоотдачу и будут достаточно надежными.

Современные частные дома чаще всего строятся с учетом того, что в них еще на стадии проектирования предусматривается устройство теплого пола в качестве основного или дополнительного источника отопления. В любом случае, преимущество домов с теплым полом очевидно – они более комфортные и теплые. Важно понимать, что система теплого пола должна предварительно быть просчитана – особенно это касается водяной системы. Проект теплого пола позволяет предусмотреть мощность системы, грамотно расположить все составляющие, рассчитать количество материала. Учесть при разработке проекта потребуется множество нюансов: площадь помещения и расчетные теплопотери в нем, вид труб, материал финишного покрытия и способ монтажа самой системы, а также многое другое, без чего невозможен качественный монтаж.

Правильно разработанный проект теплого пола гарантирует долговечность и качественную работу отопительной системы

• С чего начать
• Документация
• Материалы
• Что еще потребуется учесть в процессе проектирования теплого пола
• Роль водяного пола как основного или дополнительного источника тепла
• Что влияет на работу теплого водяного пола
• Распределение тепла: особенности
• Как рассчитать количество труб
• Популярные схемы укладки труб и их особенности
• Монтаж теплого пола: особенности

Облегченные теплые полы

Сухая стяжка – технология, по которой теплый пол на лагах укладывается без заливки цементным раствором. В обычной системе стяжка выполняет функции не только фиксатора, но и проводника – благодаря высокой теплопроводности эффективно отдает тепло вверх. Но из-за большого веса ее нельзя применять по лагам. По финской технологии в сухой стяжке эту функцию выполняют гипсокартонные листы в три слоя – как основа, между петлями труб, как завершение «пирога». Это позволяет облегчить конструкцию. Пустоты между трубами и листами замазываются плиточным клеем, верхний слой крепится на него же.

Конструкция получается облегченная, нагрузка на перекрытия – в пределах нормы, да и в случае протечки магистраль реально отремонтировать.

Водяные полы в деревянном доме своими руками.

Теплый пол стержневого типа

Стержневой карбоновый пол — это стержневая конструкция, обогревающая помещение инфракрасными лучами дальней волны. В этом диапазоне отсутствует электромагнитное излучение. Особенность его в том, что нагревается не атмосфера, а предметы, присутствующие в комнате.

Композитный материал карбон имеет в своей основе углеродистую наноструктуру в сочетании со связывающими компонентами. Карбоновый и углеродистый пол — одно понятие

Тонкости работы и организации

В его составе содержатся карбоновые стержни, соединенные параллельно в эластичные маты шириной 0,8 м и длиной 25 м при помощи силового провода. Внутри «ковра» размещены нагревательные элементы. Внутренность стержней состоит из карбона, серебра, меди, а тепло выделяет первый из них.

Кроме стержней в составе такого пола есть температурный датчик и терморегулятор. Такой пол обладает свойством саморегуляции. Это значит, что количество тепла прямо пропорционально температуре. Недостатком является то, что монтаж его возможен только с применением стяжки, следовательно, о его демонтаже не может быть и речи.

Стержневой инфракрасный пол состоит из карбоновых стержней, подключенных с двух сторон к токоведущему кабелю

Если на плоскость пола поставить любой предмет, теплоотдача в месте, занимаемом им, снижается, и стержни начинают выделять меньшее количество тепла, понижая, таким образом, температуру. Следовательно, терморегулятор здесь нужен только для управления мощностью, функцию предотвращения перегрева выполняет сам стержневой пол.

Нюансы монтажа и подключения

Хотя стержневой пол и считается интеллектуальной системой, его можно уложить своими руками. Технология несложная, но работать он будет при условии, что все требования соблюдены.

Фото из

Укладка стержневого карбонового пола по сути схожа с устройством напольного обогрева из кабельных матов. Сначала на подготовленное основание стелют теплоизоляционную подложку, затем согласно заранее разработанной схеме укладывают греющие полосы

Во время укладки полосы карбонового пола крепятся скотчем к подложке, чтобы они не сдвигались в ходе работы

Все электросоединения нагревающей карбоновой системы дублируются защитной термоусадочной трубкой, имеющейся в комплектации стержневого пола

Провод датчика, фиксирующего температуру нагрева пола, заводят в гофрированную трубку

Для того чтобы температурный датчик не создавал ненужный рельеф над поверхностью системы, в теплоизоляционной подложке вырезают продольное отверстие

Температурный датчик, реагирующий на понижение/повышение температуры системы, располагается между стержнями и закрепляется скотчем

По завершению сборки стержневой системы проводится проверка на работоспособность и качество соединений. Если выявлены дефекты, их устраняют на данном этапе

После проверки на работоспособность выполняется заливка стяжки, являющейся основанием для устройства напольного покрытия

Этап 1: Укладка стержневого пола на подложку

Этап 2: Фиксация карбоновой системы скотчем

Этап 3: Формирование соединений пола с проводкой

Этап 4: Подготовка термодатчика стержневого пола

Этап 5: Вырезка отверстий в теплоизоляционной подложке

Шаг 6: Фиксация положения датчика

Этап 7: Проверка работоспособности собранной системы

Этап 8: Заливка стяжки поверх карбонового стержневого пола

Процесс состоит из 8 последовательных шагов:

• подготовки основы;
• укладки теплоотражателя;
• монтажа стержней;
• соединения между собой полос;
• подсоединения силового кабеля;
• подключения конструкции к терморегулятору;
• подключения термодатчика;
• заливки стяжки или монтаж финишного покрытия плиточного типа.

Перед выполнением этих работ планируют, в каком направлении будут укладывать нагревательный мат и рассчитывают количество материала. В продажу карбоновый пол поступает комплектом, но иногда приходится докупать кое-что из расходных материалов.

На выбор мощности оказывают влияние 2 фактора: площадь и вид обогрева. По мощности стержневые теплые полы разделяют на 2 вида: до 160 Вт/м² и до 220 Вт/м².

Наиболее рациональный вариант расположения греющего мата — вдоль длинной стены с ориентацией на теплорегулятор, т. в этом случае при подключении к регулятору температуры можно брать провода меньшей длины и уменьшить число разрезов

Наиболее рациональный вариант расположения греющего мата — вдоль длинной стены с ориентацией на теплорегулятор, т. в этом случае при подключении к регулятору температуры можно брать провода меньшей длины и уменьшить число разрезов.

В основном производители выпускают полный набор для монтажа. Как минимум, в него входит стержневой мат, соединительный комплект и концевой, провода, инструкция по установке. Все остальное: теплоизоляцию, скотч, гофрированную трубу с заглушкой, терморегулятор, датчик, битумную изоляцию — приобретают дополнительно.

О том, какой вариант теплого пола: электрический или водяной лучше устроить под последующую укладку ламината, детально написано в статье, посвященной этому вопросу.

Схемы укладки труб водяного пола

Шаг укладки трубы, то есть через какое расстояние друг от друга она кладется, ее диаметр и температуру жидкости вычисляют исходя из проектной мощности теплого пола на 1 м².

Например, при шаге укладки 20 см на каждый 1 м² площади пола в среднем будет приходиться по 5 погонных метров трубы. Прогрев пола на этом участке будет лучше, чем на такой же площади при шаге 30 см. Приблизительная зависимость шага укладки и мощности указана ниже.

Важно также постараться запроектировать все ветки теплого пола примерно одной длины, и чтобы длина каждой не превышала 100—120 погонных метров. Оптимальная длина одной ветки для труб 16-го диаметра — 80 м, для 20-го диаметра — 100 м. При таких параметрах не будет сильных потерь давления в трубах, а жидкость будет циркулировать исправно. Если длина ветки получается больше 100 м, лучше разбить ее на несколько.

Соответствие шага укладки трубы и мощности теплого пола на 1 м²

Шаг укладки трубыТепловая энергия

30 смдо 50 Вт/м²
20 см50—80 Вт/м²
15 смот 80 Вт/м²

Есть два основных способа укладки труб — улитка и змейка, причем для второй есть несколько вариаций.

Улитка. Наиболее популярный и эффективный вариант с точки зрения энергопередачи. В этом случае горячая жидкость сначала проходит по периметру помещения, а затем идет к центру комнаты. Улитка дает равномерное распределение тепла, так как трубы подачи и обратки чередуются.

Также преимущество улитки — трубу можно укладывать с частым шагом от 10 мм, так как все повороты трубы, кроме изгиба в самом центре, имеют угол 90 градусов.

Змейка. Основное преимущество — простота укладки. Петля идет последовательно от стенки до стенки с поворотами на 180 градусов. Оптимальный шаг укладки — 20—30 см.

Самый существенный недостаток — может ощущаться разница температур в разных концах помещения, и чем длиннее помещение, тем выше риск появления такой проблемы. Ведь в одной части поступает горячая жидкость, а к концу контура она остывает.

Сгладить этот недостаток помогает укладка двойной змейкой. В этом случае участки подачи и обратки чередуются.

Существует еще один способ укладки — угловая змейка. В этом случае начало ветки концентрируется вдоль наружных стен с окнами.

Способ укладки змейкой более простой, но может создавать ощутимый перепад температур в разных частях помещения. Двойная змейка и улитка исключают этот недостаток, но укладывать трубы сложне

План раскладки труб теплого пола на первом и втором этаже моего дома. Вокруг камина на первом этаже пришлось разложить трубу змейкой, чтобы обойти его со всех сторон. На первом этаже у меня получилось шесть веток теплого пола, а на втором этаже — четыре ветки

Теплый пол в бетонной стяжке

Мой фундамент — утепленная шведская плита. Это подразумевает разведение труб теплого пола внутри стяжки еще на этапе строительства фундамента.

Толщина стяжки пола в моем случае — 10 см, под ней расположено еще 20 см пенопласта: он нужен, чтобы тепло не уходило в землю. На весь первый этаж площадью 90 м², который оформлен единым пространством, у меня получилось шесть веток теплого пола. Способ монтажа — улиткой.

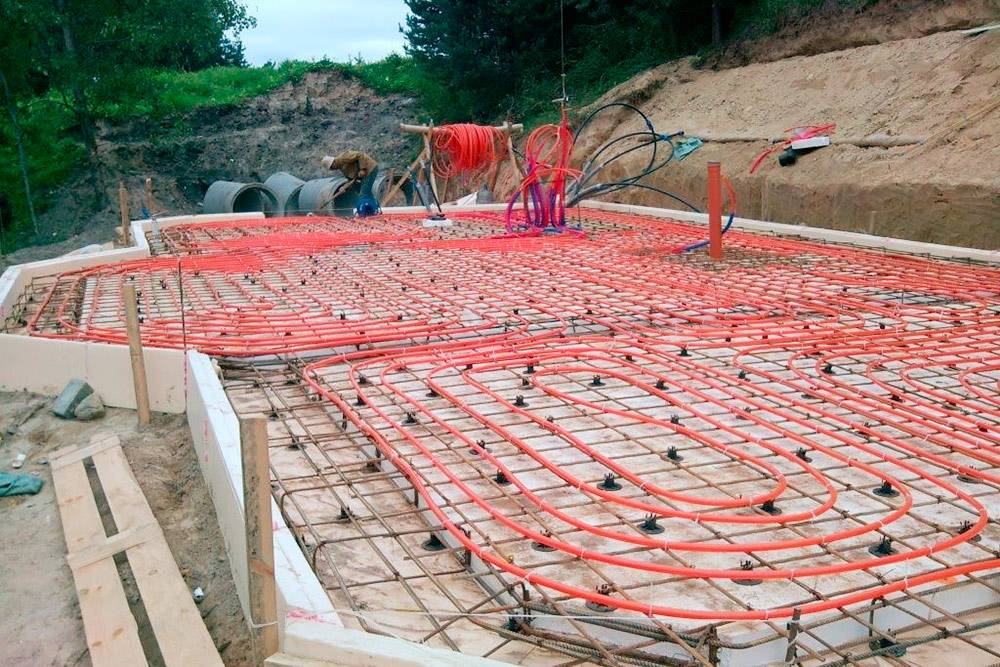

Трубы укладывались прямо на арматурный каркас, который рабочие приподняли на пластиковых креплениях. Таким образом трубы оказались прямо в середине стяжки. Перед тем как заливать фундамент, мы загнали в трубы воду под давлением 3,5 бара, чтобы бетон своей массой не деформировал их.

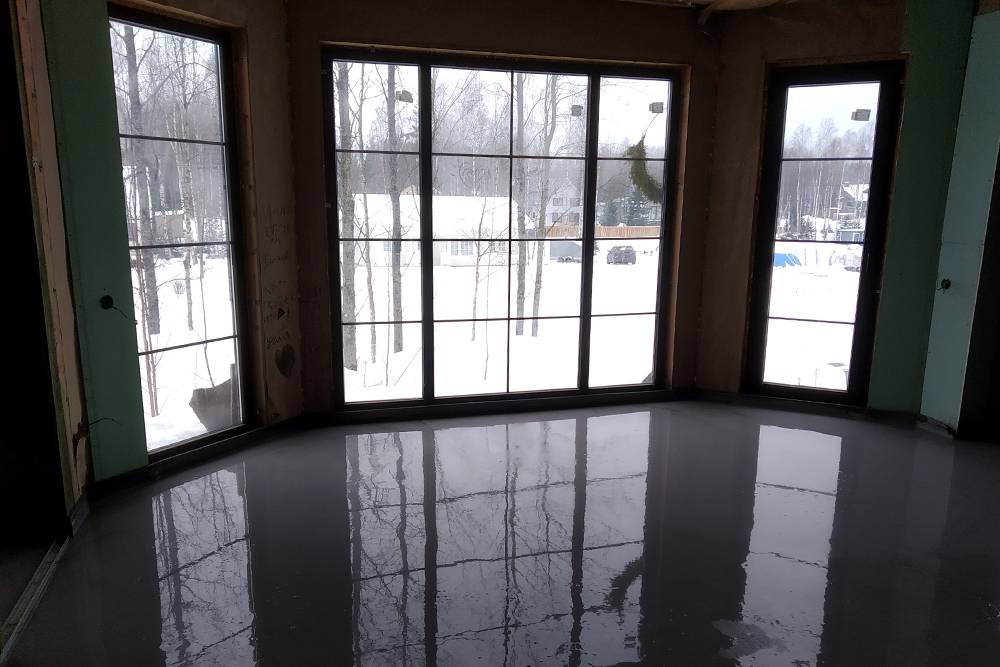

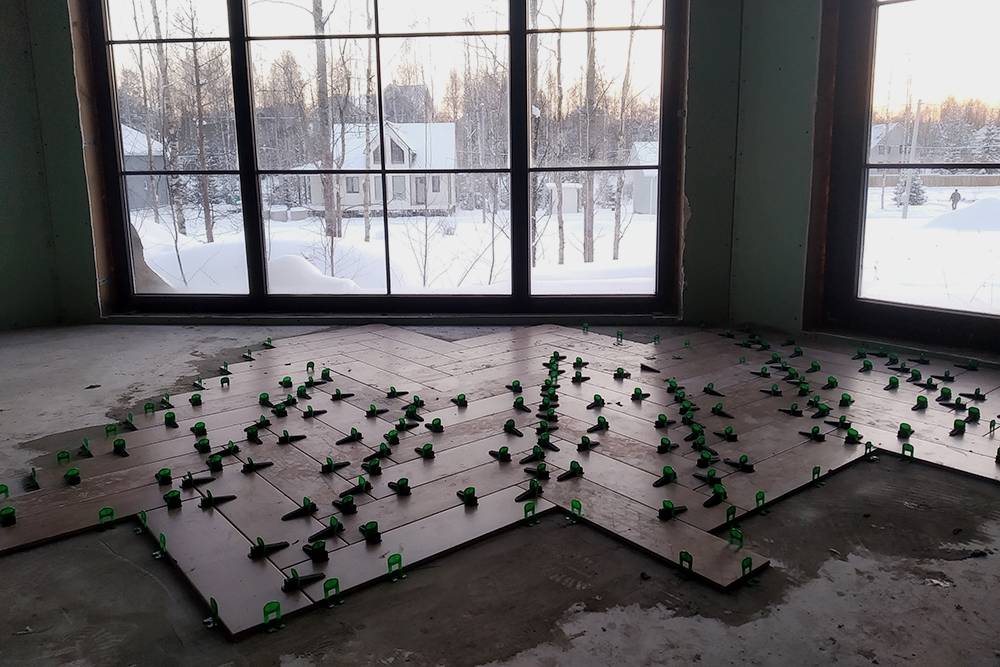

Позже поверх стяжки залили выравнивающий слой и постелили керамогранит.

Схема укладки теплого пола

На практике используется два варианта укладки – змейка и спираль. Спиральная схема позволяет сконцентрировать большую часть тепла в наиболее холодной зоне. В то время как змейка даст возможность равномерно распределить тепло. Исходя из готового чертежа, который вы создали еще на этапе планирования, следует определить необходимую длину трубы. Важно! Для монтажа используют трубы только цельные! При этом их длина должна быть не более 100 м. В среднем, такой метраж используется на 15 кв. В случае, если помещение больше 15 квадратов, планируется несколько контуров.

Для укладки теплого водяного пола в частном доме следует использовать металлопластиковую трубу размером 16 мм. С ней просто работать, она отлично гнется, а такой диаметр не требует слишком толстого слоя бетона. Выбрать и заказать трубы для теплого пола вы можете в соответствующем разделе.

В среднем на 1 кв. расходуется следующее количество трубы:

• При шаге в 10 см – 10 м трубы
• При шаге в 15 см – 6,75 м трубы

Теплоизоляция и крепежи

Дабы избежать утечки тепла вниз, используется плотный пенопласт. Толщина слоя должна быть  от 25 до 35 кг/куб. Если использовать пенополистирол меньшей плотности, он попросту не выдержит вес стяжки.

Утеплитель принято брать толщиной в районе 5 см. За надобностью можно увеличить защиту от холода (к примеру, если укладка производится прямо на грунт или если  ниже расположилось помещение, которое не отапливается) посредством увеличения толщины утеплителя до 10 см. Дабы снизить тепловые потери, поверх теплоизоляции укладывается теплоотражающий экран. В качестве оного можно использовать:

• Пенофол;
• Отражающий экран из поролона;
• Простая пищевая фольга.

Стоит заметить, что металлизированный слой будет быстро уничтожен из-за агрессивного воздействия бетона. Потому его тоже следует укрыть полиэтиленовой пленкой толщиной от 75 до 100 мкм. Эту пленку требуется стелить внахлест, а стыки прочно заклеивать скотчем.

Крепежи ставятся после того, как готова теплоизоляция. Они позволяют разместить и прикрепить трубу по всему периметру в соответствии с составленным планом. Такое крепление будет держать трубы до тех пор, пока стяжка не затвердеет. Эти соединения значительно упрощают процесс монтажа и обеспечивают прочную фиксацию трубы в бетонной стяжке.

В качестве крепежей для труб можно использовать планки из металла, металлическую сварную сетку, скобы из пластика, купить которые Вы можете в соответствующем разделе.

Не так давно производители выпустили на рынок листы из пенополистирола, поверхность которых профилирована. За счет экструдированной, гладкой, с закрытыми порами, не требующей дополнительной гидроизоляции поверхности, они являются отличным и удобным решение. Листы покрыты канавами или наоборот выступающими элементами, которые предназначены для укладки в них трубы.

Коллектор

Одним из главных элементов теплого пола является коллектор. Именно он подключает все контура к основному отоплению. К коллектору также подключают терморегулятор и смеситель для настройки и изменения температуры пола. Регулятор, термостат и прочие компоненты подключения теплого водяного пола представлены в соответствующем разделе.

Устанавливается коллектор выше уровня отопления, дабы через воздухоотводный кран из системы выходил воздух. Дабы иметь возможность производить ремонт не сливая воду, его стоит оборудовать парой запорных вентилей.

После подключения системы, но до момента заливки теплого пола бетоном, следует проверить герметичность. Для этого под воздействием давления в  4 бар систему заполняют водой и оставляют на 48 часов.

Как выбирать напольное покрытие для тёплого водяного пола?

Следует сразу отметь, что от использования толстого дерева (в том числе и паркета) лучше сразу отказаться. Дерево плохо пропускает тепло, а потому его использование приведет к тому, что теплые полы водяные в частном доме будут иметь меньший КПД даже по сравнению с простым радиатором. Зато траты на отопление при таких условиях будут огромными. Идеальным покрытием в таком случае принято считать плитку из камня, керамическую или керамогранитную. Менее хорошим, но все-таки  допустимым вариантом станет ламинат и линолеум. Они являются отличным проводником тепла и не снижают эффективность теплого пола. Стоит заметить, что при выборе ламината следует отдать предпочтение наименьшей толщине, а линолеум использовать с максимально тонкой подложкой.

Кабельная система отопления

Теплоотдача кабельного теплого пола очень высокая, фактически вся электрическая энергия преобразуется в тепло. В его комплект входит нагреватель кабель, соединительная муфта, приборы регулировки и контроля. Кабель укладывают как в стяжку, так и под напольное покрытие.

Электрический теплый пол может быть разогрет до 60-70 градусов. Каждый его вид работает по особой технологии, имеющей свои конструкционные отличия

Особенности работы и устройства

В системе нет нагревательного котла, тепло отдает сам электрический кабель. Чаще всего его используют в качестве вспомогательного вида отопления, но если дом хорошо теплоизолирован, то пол, прогретый с помощью кабеля, может служить и основным источником тепла. Укладывают кабель 3 способами: под стяжку, внутри нее и над ней.

Нужно располагать его равномерно, выдерживая дистанцию от одной до другой линии нагрева минимум 80 мм и не допуская пересечений, изломов и напряжения на поворотах. Во время монтажа кабель легко повредить, поэтому опытные мастера рекомендуют надевать мягкую обувь или же прикрыть, уже смонтированные участки, листами фанеры.

Монтаж электрического пола в стяжке

Процесс установки в стяжку электрических теплых полов отличается трудоемкостью. Преимущество такого способа в том, что нагревательный элемент, находясь в центре стяжки, скорее и равномернее прогреет поверхность. Технологический процесс состоит из нескольких этапов.

Этап 1: Уборка основания перед устройством системы

Этап 2: Выравнивание основания под теплый пол

Этап 3: Укладка теплоизоляционной подложки

Этап 4: Сооружение армирующей сетки

Этап 5: Крепление электрического кабеля к арматурной сетке

Этап 6: Установка устройства управления на стену

Этап 7: Заливка стяжки поверх электросистемы

Этап 8: Укладка напольного покрытия

Сначала заливают первый слой — это будет основа. Предварительно плиты очищают. Расширяют при помощи перфоратора трещины шириной более миллиметра и заполняют их, а также сколы и отверстия, раствором.

Плиту выравнивают по горизонтали, в случае необходимости применяют состав «наливные полы». После высыхания основы наносят жидкую гидроизоляцию, и оставляю на 2 ч. , чтобы подсохла.

По поверхности расстилают теплоизолирующую подложку с фольгированным теплоотражающим слоем. Если снизу находится неотапливаемое помещение, то выбирают теплоизоляцию высотой от 5 до 10 см. В противном случае достаточно слоя в 2-3 см. Герметизируют швы и стыки фольгированным скотчем.

Выполняют сборку нагревательного контура. В перпендикулярном направлении по отношению к стене, выбранной для установки блока управления, монтируют полоски с защелками для фиксации кабеля. Кромки полимерных полосок должны заканчиваться на расстоянии 50-100 мм от стен.

Если вместо полосок взяты монтажные рейки, то их удаляют от стен на 200 мм. Перед укладкой теплого пола проверяют сопротивление кабеля при помощи тестера. Показания сверяют с паспортом, допустимая разница — 10% максимум.

Кабельная система «теплый» пол подходит для помещений всех типов. Она удобна в монтаже и отличается экономным расходом электроэнергии

Отправной точкой в схеме подключения кабеля электрического теплого пола по классической версии является блок управления. Оформляют выкладку в форме «змейки» и располагают параллельно стене.

Все переходы на следующий оборот должны находиться за пределами пограничных реек. На финише у противоположной стены должен оказаться изолированный конец. Вариант, когда монтаж начинают с конца, также возможен.

После того как линия будет полностью уложена, между витками монтируют датчик температуры в металлическую гофрированную трубу. Провода выводят по направлению к плинтусу, а затем к блоку управления. Замуровывать датчики в бетон не стоит — их извлечение в случае необходимости становится очень затруднительным.

После проверки надежности фиксации уложенных элементов их заливают бетонной стяжкой, мощность которой зависит от технических данных объекта и типа электрической греющей системы. Раствор нужно хорошо уплотнять. Если останутся пустоты, снизится теплопроводность верхнего слоя.

В роли управляющего блока для теплого пола выступает терморегулятор. Он отвечает за обработку информации, поступающей от термодатчика, и отключение или включение системы в соответствии с настройками. Терморегулятор может быть как программируемым, так без программного обеспечения. Подключают его к розетке 220 В. Место для установки выбирают на участке со свободным доступом.

Подключение начинают с подсоединения датчика температуры после этого — нагревательного кабеля к отдельным разъемам. Дальше к управляющему блоку подводят линию от щитка

Специалисты не рекомендуют подключать управляющий блок к обычной розетке. Это может создать дополнительную нагрузку на электропроводку. Необходимо создать отдельную ветку для подключения системы.

В некоторых случаях кабель укладывают в штробы, проделанные в бетонной стяжке. Кабель в штробах заполняют плиточным клеем. Преимущество этого способа в том, что уровень финишного покрытия остается на прежнем уровне. После завершения монтажа кабеля, пол включают только через 2 недели.

Правила проектирования и сборки

Решение выбрать именно водяной пол, а не требующий скрупулезного монтажа электрический аналог, оптимально для систем отопления на газовых котлах.

Такие схемы признаны наименее энергозатратными, максимально эффективными и недорогими в эксплуатации. Варианты с твердотопливными котлами также допустимы.

Безупречная работа системы возможна только при двух условиях: профессионально выполненных проектных расчетах и грамотно проведенном монтаже.

Следовательно, первыми шагами на пути к устройству  водяного теплого пола на даче или в частном доме являются разбор конструкции, выбор материалов, составление проекта.

Нюансы устройства теплого пола

Конструкция возведения водяного пола сложна и проста одновременно. Она многокомпонентна по составу, поэтому главное – соблюсти порядок укладки всех слоев.

Универсальной признана схема «мокрого» типа, при которой контуры водяного пола укладываются на теплоизолирующий слой, а сверху заливаются цементной стяжкой

Каждый элемент «пирога» выполняет особую функцию. Основанием для конструкции служит грунт или бетонная плита. На него укладывают тонкую пленку (но не менее 0,1 мм толщиной) – обычный полиэтилен или более дорогой аналог.

Затем покрывают пол теплоизоляционным материалом. Один из лучших вариантов – экструдированный пенополистирол – прочный, относительно недорогой, с низкой теплопроводностью.

• плотность – от 40 кг/м³;
• толщина – от 300 мм.

Главный слой – цементная заливка, внутри которой будут располагаться трубы с теплоносителем. В раствор добавляют пластификаторы, чтобы сделать его более подвижным и удобным для укладки.

Для прочности стяжку усиливают армирующей сеткой с ячейкой 50*50 мм или более крупной 100*100 мм и толщиной стержня 3-5 мм.

Финишный слой – термостойкое напольное покрытие. Лучшим материалом признана керамическая плитка, которая отлично проводит тепло. При покупке линолеума или ламината следует выбирать продукцию со специальной маркировкой «теплый пол» (+)

От выбора финишного покрытия будет зависеть тепловой режим, который можно регулировать автоматически или вручную посредством смесительных узлов – коллекторов.

Каких принципов укладки придерживаться?

Сначала требуется произвести расчеты. Это отдельная и сложная тема, однако для самостоятельных быстрых подсчетов можно воспользоваться онлайн-калькулятором, забив в нужные графы индивидуальные параметры.

Если теплыми полами занимается строительная компания, то и расчетные операции производят ее специалисты.

В качестве расчетной основы берутся стандартные проверенные цифры, которых необходимо придерживаться вне зависимости от способа укладки и конкретных условий монтажа.

Температура ТВП на кухне должна быть в пределах 22-27 °С, в коридоре или холле – 30 °С, в гостиной, детской или спальне – 29 °С, в ванных комнатах или бассейнах самая высокая – 32-33 °С

Если в отопительные приборы теплоноситель подается с температурой 85-90 °С, то для теплых полов достаточно нагрева воды до 60 °С, причем на обратке температура падает до 30-45 °С

На разницу между параметрами температуры на входе/выходе влияет длина контуров. Общепринятые значения зависят от диаметра труб: Ø 16 мм – длина петли до 90 м, Ø 17 мм – до 100 м, Ø 20 мм – 120 м, хотя контуры более 80 м делать не рекомендуют

Расстояние между изогнутыми трубами зависит от зоны укладки: в центре комнаты – 20-30 см, в краевых зонах, у стен и порогов – 10-15 см, в банях, санузлах, ванных, бассейна – везде 15 см

Теплые полы в детской комнате

Трубы с теплоносителем в комнате

Шаг раскладки между трубами

Обычно для монтажа применяют PEX трубы, которые укладывать ближе, чем 10-15 см друг от друга не получится, так как велик риск заломов. Если тепловая нагрузка на пол небольшая, например, многие любят отдыхать в прохладных спальнях, то допускается шаг раскладки до 60 см.

Еще несколько полезных советов:

• один контур не распределяют на два помещения;
• для помещения 35-40 м² недостаточно 1 контура, минимум – 2;
• одна сторона контура – не более 8 м;
• демпферная лента компенсирует деформацию при тепловом расширении.

Бывают и исключения. Например, если туалет и ванная невелики по площади и находятся по соседству, то для их обогрева достаточно одного водяного контура.

Способы монтажа водяных контуров

Давно придуманы наиболее эффективные виды монтажа труб – «улитка» и «змейка», поэтому экспериментировать с устройством контуров не придется.

Существует множество разновидностей двух популярных способов, выбор зависит от конфигурации помещения, длины контура и температурного режима. Иногда оптимальны комбинированные схемы

«Змейка» — самый простой для воплощения вариант. Минус его – большая разница температур теплоносителя на входе/выходе. Следует учитывать, что вторая половина контура будет отдавать меньше тепла.

«Улитка» равномерно распределяет тепло по всему помещению, но она сложнее в исполнении. Если владельцы не желают делить комнату на теплую и прохладную зоны, то лучше использовать именно этот способ.

Для экономии труб и повышения энергоэффективности часто используют комбинацию двух вариантов: в центре укладывают «улитку», вдоль стен – «змейку». Если правильно расположить петли и рассчитать шаг укладки, то температура пола будет максимально комфортной для жильцов.
