Как следует устанавливать дымоход и ванну в деревянном доме для газового или твердотопливного котла?

Конденсат и его действия

Образование влаги на поверхности дымохода – явление довольно вредное. Именно оно способствует растворению сажи. В результате взаимодействия получаются кислоты, разрушающие поверхность трубы. Стоит заметить, что сажа может присутствовать в дымоходе в больших количествах, особенно если не проводится своевременная чистка дымохода.

Возникает жидкость при сжигании топлива. Оно, как правило, содержит углеводороды, серу, кислород и калийные вещества. В процессе горения при соединении кислорода с водородом активно синтезируется водяной пар, который уже сам по себе является агентом коррозии. Кроме того, немало воды содержится и в самом топливе. Например, антрацит дает 3% дымового пара, дрова — 30%.

Что делать для улучшения тяги?

Принцип действия дымохода основан на создании тяги — эффекте вентиляции, который возникает из-за перепада температуры в середине и снаружи канала.

Плотность теплого воздуха в дымоходной системе меньше, чем холодного снаружи и это приводит к разности давлений. За счет этой разницы холодный воздух поступает внутрь печи, а горячий поднимается по дымоходу и выходит наружу.

Причины плохого вывода продуктов сгорания

Простой способ определить наличие или отсутствие тяги — оценить визуально наличие дыма в помещении или определить проблему по цвету огня.

Оранжевые оттенки свидетельствуют о недостаточной тяге, белое пламя и гул в трубе означают чрезмерную. Иногда тяга может кратковременно менять направление.

Распространенные причины обратной или плохой тяги — высокая преграда и низко расположенный дымоход

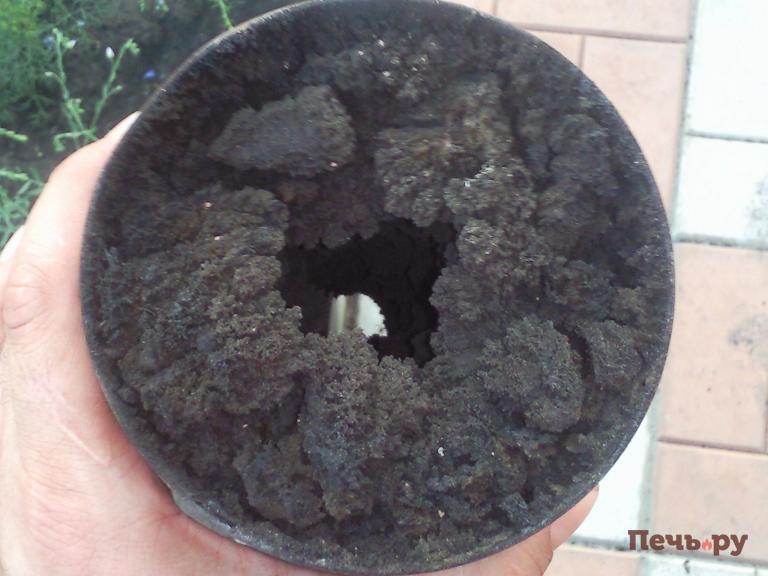

Не беря во внимание вовремя не прочищенный и засорившийся дымоход, причины, по которым в нем возникает обратная тяга, следующие:

• неправильный расчет соотношения мощности котла и параметров трубы;
• неблагоприятные погодные условия — туман, дождь, жара, сильный ветер;
• большое количество узких участков и поворотов в конструкции дымохода;
• высокое расположение конька по отношению к оголовку дымоходной трубы или близстоящие высокие здания;

Еще для формирования нормальной тяги крайне нежелательна нехватка приточного воздуха и недостаточная вентиляция в доме.

Как предупредить проблемы с тягой?

Вот несколько рекомендаций, как собрать дымоход сэндвич так, чтобы отопительное устройство не стало источником копоти и сажи в доме:

• высота конструкции должна быть равной или больше пяти метров;
• предпочтительней сооружать прямой дымоход — без изгибов и поворотов;
• повороты (не более трех) делают под углом 45°;
• от котла может отходить практически горизонтальный участок дымохода (с уклоном 2°), но не более одного метра.

Если в процессе эксплуатации дымохода обнаружились проблемы с выводом дыма, прибегают к установке специальных приспособлений, которые усиливают тягу.

Это может быть:

• Дефлектор. Работает на принципе снижения давления во время обхождения воздухом препятствий. Эффективно работает в ветреную погоду, но в тихую может наоборот, препятствовать отводу дыма.
• Стабилизатор. Представляет собой дополнительный элемент, который имеет форму зонтика и одевается сверху на трубу. Снизу, через открытый участок поступает воздух, усиливая тягу.
• Ротационная турбина. Работает, используя силу ветра: вращаясь в одном направлении, создает разрежение воздуха над каналом. В безветренную погоду она не эффективна.

Все эти устройства не являются панацеей, особенно, если дымоход изначально устроен не правильно.

Дефлектор может стать помехой для вывода продуктов сгорания при безветренной погоде

Как уменьшить температуру дымовых газов в дымоходе

При сгорании природного газа образуется углекислый газ, пар, сернистые солеобразующие оксиды т. Оптимальная температура дымовых газов на выходе из дымохода должна составлять 100–110 оС.

Если температура уходящих газов будет ниже точки росы, то есть температуры конденсации воздуха, то водяные пары, содержащиеся в продуктах горения, будут оседать на стенках дымовой трубы. Если это будет происходить постоянно, то дымоход может быстро разрушиться.

При слишком низкой температуре топочных газов на выходе из дымохода будет образовываться конденсат, а внешняя часть трубы начнёт обмерзать

К тому же наличие постоянного конденсата в дымовом канале приводит к ослаблению естественной тяги. Поэтому так важно следить за температурой уходящих газов, которая напрямую зависит от сечения дымовой трубы.

Из сказанного можно сделать вывод, что при правильном расчёте температура дымовых газов будет находиться в районе оптимальных значений. Если же температура завышена и её требуется уменьшить, это напрямую свидетельствует о том, что сечение дымовой трубы не соответствует мощности газового котла. Для уменьшения температуры выходящих газов рекомендуется пересобрать дымоотводящую систему с учётом нормативных значений.

Конденсат в дымоходе

Благодаря британцам все конструкции, которые состоят более чем из трех слоев, именуют «сэндвичами». И, конечно же, существует с подобным названием и дымоход, где между двумя контурами наличествует термоизоляционный слой (преимущественно из материалов на основе базальта).

Благодаря этому продукты сгорания максимально эффективно удаляются из топочной камеры, так как:

• внутренние поверхности отлично переносят воздействие конденсирующейся влаги и высокой температуры;
• термоизоляционный слой предотвращает перегревание внешнего контура;
• достигается отличная тяга;
• особенности конструкции не позволяют влаге попадать на термоизолятор.

Внутренняя часть дымохода изготавливается из нержавеющей стали, а она, как известно, устойчива к образованию ржавчины. Что касается внешнего, то его нередко производят из оцинкованной стали, которая менее прочна, зато стоит дешевле. Следовательно, вам придется выбирать между качеством (читай: нержавейкой) и экономией (оцинковкой). И если внутренние трубы в первую очередь обязаны хорошо выносить критические температуры, то внешние должны быть именно прочным, дабы форма всей конструкции не менялась.

Кроме самого дымохода, во время установки вам понадобится:

• специальный «переходник» для прохождения сквозь крышу;
• кронштейны для фиксации труб;
• платформа для разгрузки – она позволит равномерно распределить вес и избавить основание от нагрузки;
• ревизия с окошком для очистки;
• хомуты для крепления конструктивных элементов;
• переходники;
• колено на 90 либо 45 градусов (в целях изменения направления дымохода);
• переходники.

Обратите внимание! Верхнюю часть трубы может украшать конус или другие элементы – грибок, гаситель искр, вопплер, флюгер и так далее. Сэндвич-дымоход обеспечивает отличную термолизоляцию, поэтому его вполне можно устанавливать даже снаружи дома

Но функционировать он будет намного лучше, если установить его в доме, в максимальной близости к источнику тепла (это минимизирует теплопотери).

Сэндвич-дымоход обеспечивает отличную термолизоляцию, поэтому его вполне можно устанавливать даже снаружи дома. Но функционировать он будет намного лучше, если установить его в доме, в максимальной близости к источнику тепла (это минимизирует теплопотери).

Подробнее о том как сделать дымоход для твердотопливного котла

Ранее мы уже рассматривали принципы монтажа подобного дымохода, ознакомиться более подробнее

Устройство прохода сэндвич-дымохода через карниз и крышу

Проход сэндвич-дымохода через крышу необходимо делать по таким же принципам, как и проход через потолок. При этом расстояние до деревянных конструкций должно быть достаточным. И вот на этом этапе важно не допустить опасную ошибку.

Да, дымоход при проходе через кровлю действительно остывает, тем более, что пространство вокруг него проветривается и потому многие полагают, что можно уменьшить расстояние до защищенных стропил. И правда, для холодной кровли это действительно подходящий вариант, но для утепленной необходимо придерживаться тех же расстояний и норм, как у междуэтажных перекрытий.

Для вывода через кровлю сэндвич-дымохода применяются специальная кровельная разделка. Вы можете приобрести таковую абсолютно любую, адаптированную под угол вашей кровли и ее скаты. А монтировать крышную разделку нужно сверху, заводя ее край под конек крыши.

Вот каким должен быть узел прохода сэндвич-дымохода через карниз:

Чтобы вывести сэндвич-дымоход на крышу, вам необходимо будет сделать в кровельном покрытии отверстие достаточной ширины:

Причем на этапе вывода сэндвич-дымохода через крышу не обойтись без кровельного силиконового герметика, который рассчитан на 1500 градусов воздействия температуры.

Изнутри отделка такого узла должна выглядеть таким образом:

При проходе дымоходной трубы через наклонные скаты крыши само отверстие и его изоляция уже будет немного больше по площади:

Особенно осторожно необходимо выводить дымоходную трубу-сэндвич через крышу, если кровельный материал сам по себе горюч. Не забывайте, что сам металл, конечно же. загораться не станет, а вот кровельная краска – вполне. Чтобы все сделать грамотно, следуйте таким шагам:

• Шаг 1. Начинайте вырезать профнастил подальше от будущего месторасположения трубы. Это около 30 сантиметров выше и больше и 10 см снизу и по сторонам.
• Шаг 2. Изготовьте для трубы кровельную разделку из оцинкованной стали и устанавливайте ее, начиная снизу. Разделка должна заходить на профнастил не менее 15 см.
• Шаг 3. Снимите верхний лист профнастила и положите верхнюю часть кровельной разделки, затем на 20 см накройте ее боковые части.
• Шаг 4. Установите снятый лист профнастила и закрепите его.
• Шаг 5. Теперь закрой и загерметизируйте швы, чтобы избежать дальнейших протечек.
• Шаг 6. Утеплите трубу негорючим материалом с фиксацией отожженной проволокой.
• Шаг 7. Изготовьте дымоходный зонт из оцинкованной стали.
• Шаг 8. Теперь, еще раз загерметизируйте наплавляемыми кровельными материалами, разогретыми или самоклеющимися.

К слову, если вы работаете с металлическим кровельным покрытием, то существует возможность закрепить дымоход в таком месте при помощи отогнутых обрезков самой кровли:

В общих чертах, сборка дымохода вне стен дома практически не отличается от его установки внутри:

Все эти правила придумывают не просто так, ведь они основывается на практических исследованиях и статистики пожаров. Поэтому, если вы не хотите, чтобы ваш дом стал печальным примером для других, соблюдайте все предписания до последнего, и даже больше: старайтесь всегда хоть немного, но перестраховаться, ведь жизнь полна непредсказуемых ситуаций. Изучите внимательно все тонкости и нюансы процесса монтажа современных дымоходов – и спите спокойно!

Будьте в курсе!

Тонкости проектирования дымового канала

При проектировании дымохода значение имеет все: и его размер, и конфигурация, и сечение, и уклон, и прочие параметры. При устройстве дымоотвода от газового котла необходимо строго придерживаться требований нормативных документов: СНиП 2. 05-91 и ДБН В. 5-20-2001.

Правило #1 — соблюдение норм сечения каналов

Поперечный срез дымоходного канала по площади должен быть не меньше, чем сечение патрубка газового котла, с помощью которого устройство подключают к дымоходу.

При сооружении и подсоединении дымоходов для газовых котлов на всей их протяженности недопустимы сужения канала, искривления и применение неподходящих по сечению модулей.

При одновременном подключении двух устройств к дымоходу следует увеличить сечение с учетом вероятности одновременной работы двух устройств. сечение канала должно равняться суммарным размерам патрубков обоих единиц техники.

Правило #2 — обеспечение борьбы с конденсатом

Современные газовые котлы созданы таким образом, чтобы максимальное количество тепла подавалось на теплообменник. Такой высокий КПД способствует получению продуктов горения с относительно невысокой температурой.

В результате на стенках дымохода образуется влага. Повышенное количество конденсата, включающего агрессивные вещества, может оказывать разрушающее воздействие на целостность стен дымоходов.

Для подключения газового котла к дымоходной конструкции используют специальный тройник, на который монтируется устройство для сбора конденсата

В нижней части дымоотвода необходимо присутствие конденсатосборника в виде съемной емкости из пластика или нержавейки. Не запрещен к использованию и стакан из оцинкованной стали, но его придется часто менять.

Для защиты конструкции рекомендуется не только выложить дымоход из кирпича, но и выполнить его гильзование, т. вставить внутрь специальную трубу из нержавеющей стали. Такие трубы долговечны и хорошо сопротивляются коррозионному воздействию.

Альтернативным решением для борьбы с конденсатом может стать футерование, т. установка специального гибкого дымохода. Для сбора конденсата используют специальную емкость. Ее устанавливают чуть ниже места, где патрубок котла соединяется с дымоходом.

Правило #3 — выбор формы сечения конструкции

Традиционная цилиндрическая форма дымохода считается оптимальной для эффективного удаления продуктов горения. Кроме того, в таком дымоходе легче производить профилактическую очистку.

Вполне допустимыми, хотя и не такими удобными считаются дымоходы с сечением в виде овала. Квадратные конструкции также имеют право на существование, но показатели тяги в них обычно снижены.

Правило #4 — выполнение уклонов, поворотов, уступов

Оптимальным для напольного газового котла считается вертикальный дымоход, не имеющий уступов. На практике добиться такого расположения конструкции удается далеко не всегда.

Отклонение от вертикали допускается не более, чем на 30 градусов. При этом следует убедиться, что размеры сечения наклонного участка соответствует нормативным требованиям.

При этом сама труба, соединяющая дымоход и котел, должна включать строго вертикальный участок высотой от половины метра и более. Разумеется, при необходимости можно некоторые участки дымохода делать горизонтальными, но их не должно быть слишком много.

При установке дымоходной конструкции для газового котла допускается наличие наклонных участков, уклон должен составлять 60° и более градусов относительно горизонта, длина наклонного участка до 1 м

Например, если высота помещения, в котором установлен дымоход, составляет около трех метров, то и суммарная длина горизонтальных отрезков дымохода не должна превышать эти размеры.

Хотя, как упоминалось ранее, чем ближе конструкция дымохода к вертикали, тем лучше. Не допускается, чтобы уклон дымоходной трубы в сторону котла был более 0,1 градуса. Что касается поворотов дымоходной конструкции, то их максимальное количество составляет три поворота, не более.

Правило #5 — корректное соединение труб

Для соединения отдельных частей дымоходной конструкции используют специальные хомуты. Уклон колена дымоходной конструкции может составлять 15-90 градусов. Между соединительными трубами и остальными поверхностями должно сохраняться определенное расстояние.

Оно зависит от того, какими материалами эти поверхности покрыты. В местах, где используются горючие или даже трудносгораемые материалы, рекомендуется выдерживать расстояние не менее 25 см.

Расстояние от поверхностей, покрытых огнестойкими материалами должно быть не менее 5-10 см. Для защиты дымохода от легковоспламеняющихся материалов используют асбокартон, кирпичную кладку и т.

При монтаже дымохода для газового котла все его элементы нужно надежно закрепить, выдержав правильный шаг между креплениями

Особое внимание следует уделить местам соединения отдельных отрезков дымоходной конструкции. Они должны быть выполнены из прочных материалов, которые не прогибаются при внешнем воздействии.

Этими же характеристиками должны обладать все элементы крепления дымохода. Горизонтальные или наклонные участки дымохода не должны находиться под нагрузкой.

Элементы дымохода вставляют друг в друга на глубину, которая равна половине диаметра трубы или превышает этот показатель. Никакие зазоры в этих местах недопустимы, соединение должно быть плотным и герметичным.

В случае нарушения герметичности соединения отдельных элементов дымохода угарный газ может незаметно проникать в помещение. Поэтому состояние дымохода следует периодически проверять, а во всех помещениях, где проложены дымоходные трубы, нужно организовать хорошее вентилирование.

Правило #6 — тонкости расположения трубы на крыше

Дымоходные трубы должны возвышаться над коньком кровли на 50 см или более, при этом расстояние от края парапета до дымоходной трубы должно быть не более 150 см. Если ось дымовой трубы расположена на расстоянии 1-1,5 м от конька крыши, то она должна возвышаться над уровнем конька на 50 см или более.

На этой схеме наглядно продемонстрировано, как в соответствии с техническими нормами определяют высоту дымоходной трубы относительно конька крыши, чтобы он не препятствовал формированию тяги

Если же труда находится от конька еще дальше, то ее можно сделать такой же высоты, как и конек. Труба может быть еще ниже, если ее отделяет от конька крыши расстояние более трех метров.

В этом случае нужно провести условную линию вниз от конька под углом 10 градусов к горизонту. Высота дымоходной трубы должна достигать этой отметки. Получается, что чем дальше расположена труба от конька, тем меньше должна быть ее высота относительно конька крыши.

На плоской кровле дымоход отсутствует, поэтому здесь в соответствии с нормативами возводят дымоходную трубу высотой 100 см. На совмещенной кровле высота дымоходной трубы должна составлять около двух метров.

Участок дымохода, расположенный над кровлей и в пределах неотапливаемого чердака, обязательно утепляют, чтобы улучшить тягу и предотвратить появление конденсата. Один из вариантов для такого утепления — базальтовая скорлупа

Наружную часть дымовой трубы следует обязательно утеплить. Если пренебречь этим моментом, на ее поверхности будет скапливаться конденсат. Влага может проникнуть внутрь дымохода, что приведет к развитию коррозионных процессов и повреждению конструкции.

В утеплении нуждается и та часть дымоходной конструкции, которая расположена на наружной стороне дома. Недостаточное утепление может также снизить эффективность работы дымохода, уменьшить его тягу.

Если нет возможности вывести дымовую трубу через верхнее перекрытие и кровлю, используют коаксиальные дымоходы. Этот вариант можно вывести через стену, при этом интенсивность отвода продуктов горения голубого топлива ничуть не сокращается.

Правило #7 — соблюдение норм пожаробезопасности

На этапе монтажа дымохода необходимо учесть требования пожбезопасности. При прохождении канала через стены из разных материалов они отличаются:

• если стена из дерева, нужна вокруг него изоляция из огнестойкого материала, а саму трубу следует обернуть асбестом;
• в кирпичной, бетонной стене достаточно изоляции из монтажной пены.

Конструктивное исполнение дымохода должно соответствовать требованиям, изложенным в инструкции, приложенной к котлу.

Дымоходы котлов, перерабатывающих газ в тепловую энергию, преимущественно насадного конструктивного типа. Согласно насадной схеме канал устанавливается непосредственно на плиту перекрытия отопительного агрегата. Однако допустимо подключение к стеновым дымоходам посредством патрубков длиной не более 40 см.

В случае подключения к стеновому дымоходу между нижней линией патрубка и возгораемым перекрытием должен остаться зазор в 14 см. Между верхней линией патрубка и возгораемым потолком необходимо оставить 50 см, если нет противопожарной защиты, 40 см, если защита есть.

Проход дымохода через возгораемую конструкцию обустраивается с помощью негорючих теплоизоляционных материалов или устройствами типа песочниц

Участок пересечения возгораемого перекрытия оснащается коробом с песком или уплотнением из невозгораемого утеплителя.

Подключение дымоходной системы к котлу схема рабочего процесса

Внутреннее устройство конструкции дымохода осуществляется с помощью основных технологических моментов.

Высота наружной части дымохода зависит от типа и формы кровли дома

Правила нужно неукоснительно соблюдать, чтобы система функционировала так, как нужно.

• на перекрытия наносится разметка в соответствии с утвержденным планом дымохода. После проверки правильности разметки вырезаются отверстия под выход дымовой трубы;
• выполняется соединение патрубка газового котла с переходником;
• осуществляется подключение тройника и ревизии, устанавливаются основные кронштейны для крепления газовых труб к стене;
• монтируется непосредственно дымоходная труба. Для наращивания высоты используются колени;
• на перекрытия устанавливаются патрубки для прохождения через них дымохода;
• монтируются остальные крепежные элементы для стен. Шаг между настенными хомутами составляет 2 метра, между кронштейнами – 4 метра;
• устройство дымохода завершается специальным наконечником, обычно выполненным в форме конуса. Оголовок защищает дымовую трубу от осадков;
• на оптимальную работу системы влияет то, насколько возвышается дымовая труба над кровлей. Высота дымоходной трубы над прилегающей частью крыши составляет не менее, чем 50 см. В случае с плоской кровлей берется высота от 200 см.

Устройство системы отопления твердотопливного или работающего на природном газе котла изначально несет потенциальную опасность. Ошибки в монтаже или выборе дымоходных труб могут стать причиной возникновения аварийной ситуации в доме. Если нет уверенности в том, что все расчеты системы котельного отопления были произведены верно, есть смысл обратиться к профессионалам.

Особенности дымоходов из разных материалов

Дымоход в частном доме может быть выполнен из следующих материалов:

• кирпич;
• керамика;
• сталь.

Отдать предпочтение одному из них и выделить явного фаворита нельзя. Правильный выбор подходящего материала для сооружения дымохода может быть сделан только с учетом комплексного набора влияющих факторов. Прежде всего, необходимо проанализировать специфику условий эксплуатации, свойства каждого материала и цены на момент сравнения.

Печной керамический дымоход

Сфера применения кирпичного дымохода ↑

Кирпичная труба обычно дешевле, чем другие системы дымоудаления. Она способна выдерживать высокие температуры и даже возгорание сажи. Основной ее недостаток – громоздкость и сложность конструкции. Строится на фундаменте или железобетонном перекрытии. При работе с печами, каминами и котлами на дровах очень надежен и долговечен, так как высокая температура уходящих газов не допускает образование конденсата. В остальных случаях быстро разрушается.

Кирпичный дымоход от камина

Чтобы построить кирпичный дымоход в доме своими руками, необходимо обладать специальными навыками печника и каменщика. В стволах должны отсутствовать трещины и какие-либо неровности. Это серьезное сооружение, для которого нужны квалифицированные работники.

Реставрацию кирпичной дымовой трубы вполне можно выполнить самостоятельно. Нужно просто сверху вставить в канал специальную гибкую гофру соответствующей длины.

Дымоход из нержавейки внутри кирпичной трубы

Преимущества использования керамических дымоходов ↑

Керамический дымоход также является относительно недорогим. Он характеризуется повышенной прочностью и способностью аккумулировать тепло. Высокие огнеупорные свойства позволяют использовать его в высокотемпературных системах твердотопливных источников тепла. Керамическая труба способна выдерживать нагрев до 1200°C при возгорании сажи. Срок службы при правильном уходе равняется сроку службы здания.

Керамические элементы разных размеров соединяются с помощью специальных пазов и скрепляются огнестойким клеем-герметиком. Керамические трубы могут монтироваться открыто и в шахтах из кирпича или специальных пустотных блоков, устанавливаться внутри и снаружи дома.

Керамические трубы для дымохода

При новом строительстве очень выгодно и удобно использовать системные дымоходы из керамических труб, уложенных в специальные шахты. Они являются хорошим решением для всех типов топливосжигающего оборудования.

Характеристика и разновидности стальных дымоходов ↑

Стальной дымоход легко собирается по принципу конструктора. Широкий выбор фасонных и крепежных деталей позволяет создавать практически любую конфигурацию и выполнять монтаж дымохода в частном доме, как во время ведения строительства, так и в процессе эксплуатации здания.

С учетом требований по стойкости к коррозии и действию кислот трубы изготавливаются не из обычной, а из оцинкованной или нержавеющей стали. Нержавеющая сталь заметно дороже, но имеет более продолжительный срок службы.

Детали стального дымохода

Сфера применения стальных изделий ограничена системами с относительно низкой температурой дымовых газов, так как по СНиП 41-01-2003 их максимальная температура – 500°С. Соответственно использование с твердотопливными котлами нежелательно.

Стальные системы дымоудаления очень удобны для монтажа в уже заселенных домах, так как монтируются быстро, не нуждаются в фундаменте, штукатурке и облицовке. При этом они заметно дороже кирпичных и керамических.

Из стали изготавливают также дымоходы с двумя стенками, по принципу «труба в трубе». Их называют коаксиальными. Такие используются для конденсационных и турбированных газовых котлов, имеющих закрытые камеры сгорания. Воздух, необходимый для горения, забирается не из помещения, а с улицы.

Коаксиальные дымоходы по внутренней трубе отводят продукты сгорания, а по наружной подают воздух на горение. Их сборка производится аналогично одностенным стальным. Установка дымохода коаксиального типа имеет самую низкую стоимость.

Набор для монтажа коаксиального дымохода

Устанавливаем сэндвич дымоход

Первый этап монтажа приставной конструкции – пробивка отверстия в наружной стене и подготовка к закладке горизонтального участка. В доме, построенном из горючих материалов, проем делается с учетом противопожарного отступа (38 см от края деревянной стены до внутренней трубы сэндвича) и установки фланца узла прохода, как показано на фото.

Примечание. В несгораемых конструкциях из кирпича и пеноблоков устройство противопожарной разделки не требуется. В проем закладывается металлическая гильза и вставляется секция газохода с уплотнением зазора негорючим материалом.

Работы по монтажу модульного сэндвича и подключению к газовому котлу ведутся в такой последовательности:

• Соберите нижнюю часть приставного дымохода, включающую 2 тройника и секцию отвода конденсата. Присоедините горизонтальный участок, уходящий в отверстие.
• Примерьте узел к стене и определите место монтажа опорной площадки. Закрепите ее и установите нижнюю часть, заведя трубу в стену. Соблюдайте вертикаль, контролируя положение узла строительным уровнем.
• Зафиксировав нижнюю часть газохода, смонтируйте вертикальный участок. Прямые секции соединяйте таким образом, чтобы оболочка верхней надевалась на нижнюю, а газоходная труба, наоборот, вставлялась внутрь (сборка «по конденсату»).
• Крепление пристенного дымоходного канала выполняйте с интервалом не более 2.5 м. Кронштейны не должны попадать на стыки секций.
• Проложите горизонтальный участок сэндвича до газового котла и наденьте переходник. Закрепляйте дымоотвод хомутами к строительным конструкциям с максимальным шагом 1.5 м.
• Подключите теплогенератор к дымоходу куском одностенной нержавеющей трубы.

https://youtube.com/watch?v=spysOXCB7xI%3Ffeature%3Doembed

Напоминание. В деревянном доме просвет между торцами стены и пересекающей трубой заделайте базальтовым волокном, а затем установите металлические фланцы с обеих сторон.

Прямые секции просто вставляются друг в друга и фиксируются хомутами, мазать стыки герметиками не нужно. Если необходима подрезка, то укорачивается нижний торец секции, где утеплитель расположен заподлицо с металлическими обкладками. На верхний срез дымоотвода насаживается защитный конус.

Деталировка для внутреннего монтажа

https://youtube.com/watch?v=QQodYpbquFs%3Ffeature%3Doembed
