Требования к внутренней канализации
В СНиП 2. 01—85 приведен ряд указаний, как правильно монтировать канализационные трубы внутри зданий, его основные пункты:
Отведение канализационных вод осуществляют по закрытым прямолинейно расположенном трубопроводам самотечным способом. Для изменения направления используют специальные фасонные детали.
Монтаж канализации пластиковых труб должен проводиться с одинаковым уклоном, его изменение является недопустимым.
Если места соединения стояка с отводными трубопроводами размещены под потолочным перекрытием, для стыковки используют косые тройниковые и крестовидные элементы.
При присоединении трубопровода от чаш ванн к стояку на одном уровне следует использовать также косые крестовины.
Не допустимо применение крестовин с прямыми углами в горизонтальном положении.
Для систем с самотеком допускается использовать трубопроводы из чугуна, асбестоцемента, бетона, железобетона, пластмассы и стекла.
Протяжку канализации внутри зданий следует проводить открытым способом в подвальных, подсобных и вспомогательных помещениях, коридорах, подпольях. При укладке труб применяется потолочное, настенное, и к прочим конструктивным элементам зданий крепление.

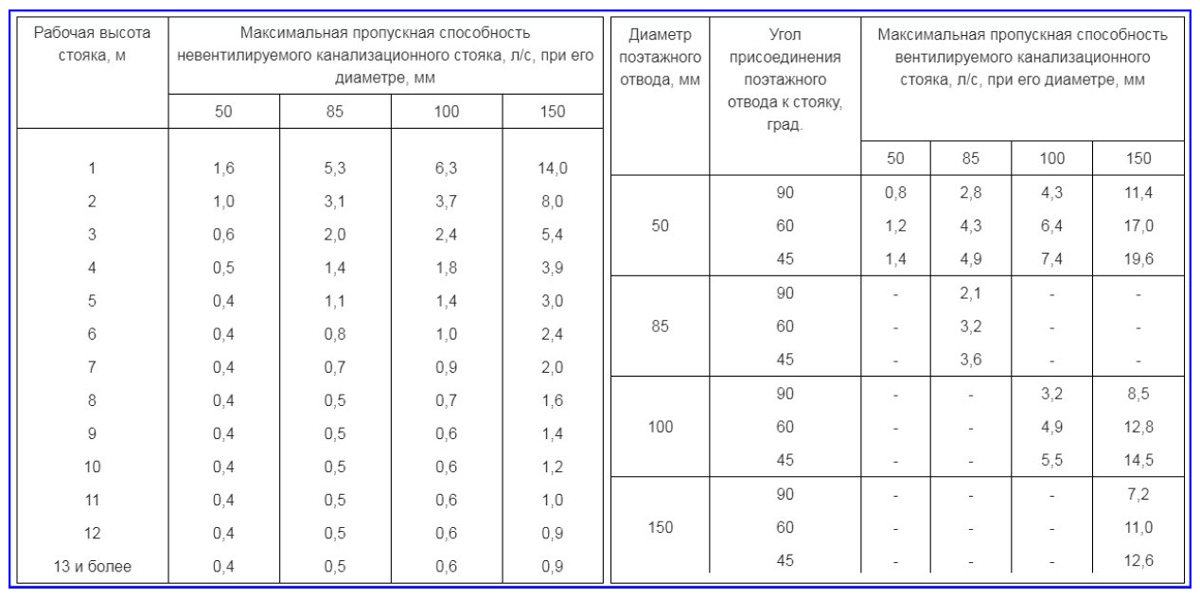

Рис 8. Таблицы зависимости размеров стояка от интенсивности стоков и угла подвода
https://youtube.com/watch?v=YnFJuhzELjI%3Ffeature%3Doembed%26wmode%3Dopaque
Скрытая прокладка канализации допустима в перекрытиях, под полами в каналах, в штробах стен, в приставных пристенных коробах, под обшивкой колонн, под подвесными и подшивными потолками, в вертикально расположенных шахтах, сантехкабинах, под напольными плинтусами.
При отсутствии в домах складов и производств, разрешен монтаж пластиковых канализационных труб открытым способом в подвальных и чердачных помещениях.
Пластиковые трубы разрешено прокладывать в грунте под полами домов, если нагрузка на трубную оболочку не превышает предельно допустимые нормы.
Все инженерное сооружения, в которых прокладывают канализационные трубопроводы, должны иметь несгораемое ограждение.
Если трубопровод выполнен из поливинилхлорида (ПВХ), фронтальная панель для доступа к нему может иметь лючок с дверцами, изготовленными из сгорающих материалов. В аналогичной ситуации при использовании полиэтиленовых (ПЭ) труб дверцы делают из трудносгораемых стройматериалов.
Люки для доступа к приборам учета, арматуре или ревизиям должны иметь площадь не меньше 0,1 м2.
Точки прохода стояков сквозь плиты должны заделываться цементно-песчаной смесью на всю толщину, и выше плиты на 80 — 100 мм с толщиной слоя 20 — 30 мм. До пропускания трубопровода через плиты перекрытия в местах прохода его оболочку следует плотно обернуть слоем любого рулонного гидроизоляционного материала.
Рис 9. Нормативы размещения ревизий
https://youtube.com/watch?v=QumvbVwW03g%3Ffeature%3Doembed%26wmode%3Dopaque
Монтаж внутренней канализации частных домов не допустим:
- Под потолочными перекрытиями, в стеновых и половых каналах комнат для проживания, спальнях.
- Под потолками открытым или закрытым способом в кухонных помещениях.
При скрытой прокладке в коробах или за обшивкой ниш в местах расположения ревизий следует ставить лючки с дверцами размером не менее 300 на 400 мм.
Трубопровод от раковин, моек следует прокладывать над половой поверхностью, обеспечивая при этом гидроизоляцию и облицовку водонепроницаемыми материалами полов и стен в зоне его размещения.
Вентиляцию необходимо проводить с использованием венттруб, подсоединенных к наивысшей точке стояка.
Вентиляция, выходящая через стояки, должна располагаться на высоте не менее:
- 0,3 м — от неиспользуемой крыши;
- 0,5 м — от скатной крыши;
- 3 м — когда крыша эксплуатируется;
- 0,1 м — от верхней точки вентшахты
- 4 м — по горизонтали от открывающихся оконных, балконных створок.
Канализационную вытяжку недопустимо объединять с внутридомовой вентиляцией и дымоходами.
Рис. 10 Нормативы протяженности выпуска
Диаметры вытяжки и стояка должны быть одинаковы. Разрешено подключать к одному узлу вентиляции несколько стояков, обеспечивая уклон в 0,01 в их сторону.
Сборка канализационных труб внутри индивидуальных домов должна предусматривать наличие ревизионных или прочистных лючков, установленных на:
- нижнем и верхнем этажах;
- в начале (по направлению стоков) отводных канализационных труб, если к ним присоединено три или более сантехнических приборов и отсутствует прочистной люк ниже;
- в точках поворота трубопроводной магистрали, если эти места невозможно прочистить через иные участки.
Если монтаж канализационных труб в частном доме проводят под полом, их расстояние до его поверхности принимают не менее 100 мм. При вероятности механического повреждения трубопровода его защищают, и утепляют, если возможна эксплуатация канализации при минусовых температурах.
Также некоторые пункты СНиП 2. 01—85 регламентируют монтаж наружной канализации в частном доме, некоторые из них:
- Диаметр выпускного трубопровода определяют путем расчетов, он не должен быть меньше внутридомового стояка или наибольшего из нескольких.
- Угол подсоединения выпуска берут от 90 градусов по направлению стоковых вод, в его проходном канале допустимы перепады.
Рис. 11 Работы по сборке канализации
Правила эксплуатации канализационной системы
- Отделяйте максимум твердых отходов и утилизируйте их отдельно от жидких.
- Не сливайте кипяток и воду из бассейна.
- Не сбрасывайте пищевые отходы, если они не переработаны в кухонной мусородробилке.
- Не злоупотребляйте стиральными порошками.
- Утепляйте устройства на зиму.
- Вовремя удаляйте осадок в фильтрах.
Была ли статья интересна?
Подключение к сетям канализации, какие документы потребуются
Готовый план дома. Обязательным образом, на бумаге должна быть представлена схема прокладки канализационного трубопровода. Данный процесс, осуществляется с помощью компании, которая проводит геодезическую экспертизу.
Все технические условия подключения канализации. Все эти вопросы рассматривается организацией.
Схема, на которой будет указан план, именно по нему необходимо провести подключение канализации. Данный документ обязан предоставить специалист, который проектирует и устанавливает технические функции. Он опирается на основания технических условий, таким образом выдает новый план.
Проект, который подготовлен в водоканале, с их согласованием. Данным процессом занимается архитектурное управление.
Необходимо также запомнить один главный нюанс. Перед тем, как приступить к строительным работам, необходимо взять разрешение у своих соседних жильцов. Они обязаны подписать свое согласие. Если возникнут дополнительные вопросы по поводу трубопровод, которые будут проходить по тем местам, где уже проведены другие электрические или тепловые сети, то в данном случае, необходимо взять другое разрешение. Необходимо потребовать специальный документ в организации. Если владелец не будет преследовать определенных требования, то ему придется заплатить огромный штраф.
Чтобы провести трубопровод до центральной магистрали, необходимо взять разрешение. В том случае, если поблизости расположен колодец. Труба, которая будет проходить по участку до колодца, будет направлена под определенным наклоном и углом. Чтобы определить с точность глубину укладки, необходимо воспользоваться специальными значениями, предоставленными данными в СниП.
Необходимо учесть также один главный совет. Данный вопрос касается наличия существующих поворотов на трассе. Как показано в практике, повороты на трассе не должны существовать, но если вдруг возникнет такая проблема, то необходимо развернуть магистраль на несколько градусов, примерно на 90. Рекомендовано также установить ревизионный колодец. Так как, в этом случае колодец выполняет функцию контроля над данной системой.
Значительную роль выполняет правильная подборка высоты копки траншеи. Необходимо учесть определенные элементы. Диаметр трубы должен быть больше, чем внутренняя. Обычный размер составляет до 250 мм. В основном, используются трубы с диаметром от 150 до 250 мм. После того, как специалист определиться с размером труб, необходимо выкопать дно траншеи. Как только завершится процесс, подушку можно предоставить для укладки трубопровод.
Установка стояка
Это стержневая часть, к которой подключаются все элементы внутренней системы, поэтому ей надо уделить особое внимание. Инструкция по проведению работ:
- Собирать систему нужно от места присоединения к выводу. Трубы обязательно ставить раструбами вверх, так сопротивление движению жидкости внутри будет намного меньше.
- На каждом этаже обязательно ставить ревизию, чтобы в случае засорения не разбирать систему и быстро добраться до проблемного участка. В межэтажных перекрытиях делают отверстия чуть большего диаметра, которые после установки стояка заделывают цементным раствором.
- Места расположения хомутов запланировать заранее, чтобы просверлить там отверстия и вставить дюбеля. После сборки это сделать уже не получится. Крепления можно регулировать за счет шурупов-шпилек.
- В нужных местах ставят отводы с подходящим диаметром и расположением.
После сборки стояка его чаще всего скрывают за дверкой, гипсокартонной конструкцией или любым другим элементом. Для повышения комфорта рекомендуется дополнительно провести шумоизоляцию трубы минеральной ватой.
Как работает фильтрационный колодец
Фильтрационный колодец – самая простая и компактная из всех фильтрующих конструкций, которую можно построить самостоятельно. Почти все владельцы частных домов при устройстве канализации предпочли бы именно фильтрационный колодец, но их установка ограничивается целым рядом условий:
- — умеренный объем стоков (менее 1 кубометра в сутки);
- — хорошая фильтрующая способность грунта (Для стабильной работы системы нужны песок и супесь; подойдут даже чернозем и суглинок, но с преобладанием песка). Но чем легче грунт, тем медленнее будет заиливаться колодец!
- — низкий УГВ (ниже 3,5 м).
ФК можно сделать из подручных материалов, от покрышек и кирпича и бетонных колец большого диаметра, главное, чтобы в стенах колодца были равномерно проделаны отверстия диаметром до 50 мм. Общая площадь отверстий – 10% от общей площади стен колодца.
В отличие от септика, у которого обязательно должно быть дно, у ФК дна нет, его ставят на гравийно-щебеночное основание высотой не менее 30 сантиметров. Нижнюю часть колодца засыпают крупнозернистым речным песком и гравием, и высота фильтра зависит от грунта: если песок, то 25-30 см, а если суглики, то до метра. От этого же зависит и размер фракции засыпки: от 40 мм на песочных почвах до 3-10 мм в суглинках.
ФК заглубляют на глубину 2,5 – 3 метра, и снаружи его тоже засыпают слоем гравия и щебня, ширина слоя 30 см, высота – до трубы, которая выходит из септика. Наружную засыпку накрывают геомембраной и засыпают землей. Колодец нужно накрыть крышкой со встроенным люком.
Как работает такая система: септик задерживает и частично растворяет «нерастворенные загрязнения» из унитаза, фекалии и пр, а остальное пропускает в фильтрационный колодец. Жидкость в колодце медленно проходит через фильтрующее основание, впитывается в грунт; органика, которая в ней содержалась, растворяется и перерабатывается бактериями, «мирно дохнет за несколько недель».
Кроме самого септика требуется «грунтовой фильтр», сооружение, которое уведет осветленный сток ниже глубины промерзания почвы, и распределит по площади, достаточной для впитывания в грунт. Иногда его делают в виде 1-2 колец с крышкой; работает площадь сечения кольца, но не на всех грунтах этого достаточно для ухода воды в почву. Желательно перед строительством делать пробу грунта на поглощение.
Главное, чтобы грунт вокруг колодца был способен принять нужное вам количество стоков.
Котлован для ФК роют вручную, а чтобы не навредить фильтрующей способности будущего колодца, нельзя работать дождь и «топтаться» на дне котлована. При необходимости в системе автономной канализации монтируют несколько фильтрационных колодцев.
