Выхлоп газового котла и газовый дымоход. Правила, характеристики и опыт участников от FORUMHOPE

Расчет диаметра дымохода

Как уже было упомянуто, полная замена воздуха в помещении, где установлен котел должна производиться максимум за 20 минут. Именно это требование обязывает перед началом монтажа или даже проектирования произвести расчет минимального сечения  вентиляции. Существует константа высоты потолков при которой вентиляция считается оптимальной. Данное значение равно шести метрам. При меньшем значении используется поправочный коэффициент.

Рассчитаем его на примере.

Помещение, где установлен котел имеет размеры три на четыре метра при высоте потолка — 3,5 м. Рассчитываем объем — 3х4х3,5=42 куб

Определяем коэффициент поправки по формуле: к=(6-h) *0,25+3

Получаем: (6-3,5) *0,25+3=3,6

Расчетный объем необходимого для безопасности воздуха найдем, перемножив фактический объем помещения на поправочный коэффициент 3,6*42=151,2 куб

Теперь мы подошли к последнему вычислению. Площадь сечения воздуховода высчитывается как отношение расчетного объема к произведению скорости потока воздуха на время. Причем скорость и время должны быть в одинаковых единицах. Принимая за минимум скорость воздуха, величину, равную 1 м/с и зная, что в часе 3600 секунд, получаем: 151,2/3600 = 0,042 кв

При использовании круглой трубы формула перехода от площади к диаметру такова: D=2√S/π, где

D- искомый диаметр;

S– найденная площадь сечения;

π — константа, примерно равная 3,14; В итоге получаем:

Ближайший больший диаметр из сортамента труб для вентиляции 250 мм. Именно он и будет решением нашей задачи.

Безусловно, можно избежать этих вычислений, если воспользоваться таблицами или услугами профессионалов, но это уже, как говорится, на усмотрение того, для кого строится вытяжка для газового котла в частном доме.

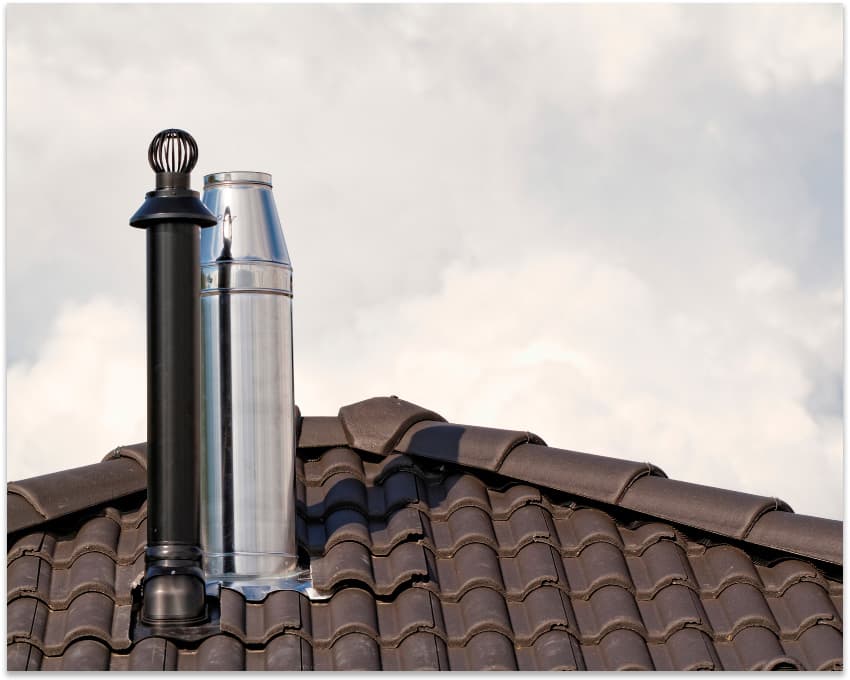

Правила возведения дымохода над крышей

Если вентиляция выходит вертикально над крышей дома — вполне логичен будет вопрос о ее положении. Здесь актуальными станут следующие параметры:

• Уровень относительно конька;
• Удаление от дымоходной трубы;
• Уровень над крышей .

Обозначим координаты на основе норм строительства, опыта профессионалов и элементарных законов физики. Вытяжка для газового котла в частном доме, а точнее ее выходная труба обязана:

• Подниматься не менее чем на 50 см над коньком крыши, если дымоход удален как минимум на 1,5 метра и на таком же расстоянии где расположен  парапет.
• Быть вровень с коньком или выше его если дымоход расположен от полутора до трех метров как от конька, так и от парапета
• Быть ниже линии, проведенной от конька крыши под углом 10 градусов, если высота дымохода выше трех метров от верхнего края кровли.
• В случае плоской крыши требования к вытяжке просты — быть не ниже полуметра над ней.

На заметку Высота вытяжки может быть скорректирована в случае наличия на дымовой трубе габаритной и высокой флюгарки — декоративной защиты от осадков или птиц.

Вытяжка для газового котла в частном доме, не смотря на достаточную сложность, — вполне может быть установлена, как говорится, и своим руками. Несложные расчеты, аккуратность и внимание при работе — вот что позволит добавить вашему дому комфорт, безопасность и эстетическую привлекательность.

Дымоход для газового котла Vaillant turbo TEC plus. Коаксиальный дымоход в один кирпичный канал.

Критерии по кухне

Если в этом помещении есть газовая плита, и здесь же планируется установка котла, встаёт вопрос нормализации вентиляции. Особенно это необходимо, если тесты показывают плохие результаты. Например, можно зажечь сигарету в помещении на несколько секунд и потушить. Вернуться через 15-20 минут. Если сильный запах сохраняется, требуются работы.

• Обустраивается вентканал или окно с открывающейся форточкой в верхней зоне.
• Под дверью или в нижнем её секторе должна быть прорезь параметром от 25 кв.см.

Нормализация вентиляции может реализовываться по-разному. Самый популярный метод – установки вытяжки. Вентилятор вытягивает воздух, запахи и угарный газ. Зонт направляет пары в воздуховод. Так реализуется принудительная система.

Сами вытяжки имеют две вариации:

• Фильтрующая воздух и проводящая его рециркуляцию. Не участвует в воздушном обмене и по сути не входит в вентиляционную систему.
• Отводящая отработанный воздух на улицу. На его место притягивается свежий.

Также следует грамотно рассчитать мощность вытяжки. Для этого применяется такая формула:

O = L x H x S

Здесь O – объём воздуха. L – длина кухни, H – её высота, S – её площадь.

По нормам в квартирах жилых домов позволено создание механической вентиляции по технологии приток-выдув. Вытяжка выводится не в шахту. И запрещено перекрывать решётку. Иначе в условиях выключенной вытяжки помещение не будет вентилироваться.

Решение дилеммы кроется в применении особой решётки с выходом для круглой трубы, отводящей воздух.

Также используются специальные приточные устройства – клапаны.

Требования к вытяжному каналу вентиляции в топочной

• Новые сообщения
• Лучшие темы

Для котлов с открытой камерой сгорания

Газовые котлы с атмосферной горелкой требуют дымовой трубы с хорошей тягой – продукты сгорания удаляются при движении воздуха в дымовой трубе. Поэтому они сделаны как можно проще, желательно с гладкими стенами.

Проведите горизонтально через стену, а затем вдоль наружной стены на необходимую высоту. Этот вариант также называется наружным дымоходом.

Трубу от котла проложить вверх, минуя все потолки и крышу, и провести ее над покрытием крыши. При необходимости трубу можно проложить в стороне от стены, сделав два изгиба под углом 45°. Для этой конструкции лучше не делать изгибы на 90°.

Какой вариант лучше? Легче сделать внешнюю дымоходную трубу – с розеткой через стену. Важно правильно проходить через стену (соблюдать противопожарный зазор, если стены являются горючими). Но этот вариант требует хорошей изоляции и качественного крепления к стенам. И даже в таких условиях, как правило, возникает много конденсата. По этой причине на выходе необходимо установить тройник и конденсатоотводчик.

Если дымовые трубы проходят через крышу, то есть как минимум две сложные точки – проход через потолок первого этажа и через крышу. В этих местах устанавливаются специальные сквозные устройства. Они обеспечивают достаточную степень пожарной безопасности.

Особенности сборки металлических труб

При использовании слоистых или одностенных металлических труб происходит “конденсация” во внешней дымовой трубе газового котла. То есть вставка верхней трубы в центр нижней. Это стало возможным благодаря рифленой кромке с одной стороны.

При установке дымохода внутри здания конструкция устанавливается “сквозь дым”. В этом случае более важно, чтобы газы не попадали в помещение. Поэтому трубы поворачиваются таким образом, что верхний элемент накладывается на уже установленный.

Есть и третья возможность – собрать два петлевых контура по-разному: внешний – для дыма, внутренний – для конденсата. Для такой сборки обязательно использовать бутерброды, так как только они имеют два контура. Это лучший вариант, потому что защита полная, но сборка сложная.

Дымовые трубы в шахте (коробе)

Для того чтобы связь не портила интерьер, ее часто “упаковывают” в шахту – специально построенную коробку. Внутри обычно находятся дымовая труба (или дымоходы, если работают несколько приборов), вентиляционные каналы, могут быть стояки для водоснабжения, отопления, канализации. В любом случае, дымовую трубу лучше закрыть теплоизоляцией. Если изоляция отапливаемого помещения не может быть применена на мансарде (особенно если она холодная), изоляция должна быть обязательной. Используется базальтовая вата с рабочей температурой не менее 300°C.

Теплоизоляция положительно повлияет на температуру внутри дымохода, что увеличит тягу и уменьшит количество конденсата. Однако не стоит забывать, что речь идет о газовых котлах, а продукты их сгорания имеют низкую температуру.

Как сделать приток воздуха, нормы и требования

Когда сгорает природный газ, образуются опасные вещества: окись азота, углерода, формальдегиды. Их концентрация в воздухе негативно отражается на здоровье человека: возникает вялость, головокружение, развиваются тяжёлые болезни. Также продукты горения, накопленные в воздухе, образуют угрозу взрыва. По этим причинам помещения с газовой аппаратурой обязательно имеет вентиляцию.

Расчёты

Грамотное создание эффективной вытяжки подразумевает расчет диаметра и высоты трубы дымохода для газового котла. Для этого используются следующие величины:

• Кубатура помещения. Если котёл находится в котельной, по СНиПу её минимальная высота составляет 6 м. В частных домах такой критерий, как правило, не реализуется. Поэтому при расчёте учитывается, что данный показатель уменьшается на метр воздуха, нужного для сжигания газа, и его требуется развивать на 25%.
• Динамика движения воздушного потока (минимум 1 м/с).
• Кратность воздухообмена. Обуславливается высотой помещения.

Итог – это необходимость в воздухе, служащая для определения сечение трубопровода.

Вычисление происходит по формуле V = L x S X (6 — H) x 1,25 x n,

V — воздушный объём для сжигания газа,

H — его высота,

n — интенсивность обновления воздуха в помещении (равняется 3).

После получения результат диаметр трубы подбирается из таблицы:

Имеет значение и материал, и конфигурация изделий. Так размеры дымовых труб из нержавеющей стали определяются с помощью этих таблиц:

Большая сторона (см)Плотность стенки (мм)Менее 250,530 — 1000,7125 — 3000,9

Диаметр (см)Плотность стенки (мм)Менее 200,525 — 450,650-800,790-1251140 — 1601,2180-2001,4

Дилемма подбора

Выбирают дымоотводную трубу на основе конкретной ситуации. Любая вытяжка должны отвечать требованиям по СНиП. Они соблюдаются от этапа проектирования до монтажных работ. Критерии, предъявляемые к изделиям, таковы:

• Наличие тяги для полного устранения выхлопных газов.
• Устойчивость к высоким температурам.
• Непроницаемость стыковых участков.
• Наличие сборника конденсата для ликвидации жидкости.

Также установка вытяжки подразумевает соблюдение определённых ответвлений, параметров и специфик на разных участках.

В конструкциях, имеющих повороты, обязательно ставятся смотровые люки и окошки для очищения. Самих поворотов должно быть не более трёх. Максимальная длина ответвления – 1 м.

На участке прохождения перекрытия запрещено стыковать индивидуальные компоненты.

Трубу и негорючую поверхность должен отделять просвет 5 см, а воспламеняющаяся плоскость ограничивается минимум на 25 см.

Чтобы добиться качественной тяги, дымоход ставится так, чтобы оказаться выше конька крыши. А вытяжка гарантирует помещению естественную вентиляцию.

Если планируете монтировать принудительный воздуховод, используйте канальный вентилятор, работающий на электричестве. В целях экономии ресурсов местами его установки являются вытяжка или приток. С двоих окончаний трубы устраиваются решётки. Это защита от грызунов, мусора и посторонних предметов. Благодаря автоматике система запускается вместе с котлом.

Искусственная вентиляция

Она оптимально подходит для домов с солидной площадью. Её основа – механическая тяга. Работа выстраивается благодаря специальным вентиляторам, они должны соответствовать параметрам канала.

Система выстраивается только после скрупулёзных расчётов. Вычисляется объём воздуха, заменяемый в помещение в течение одного часа. Самый простой способ таков:

На основе этих данных подбирается диаметр трубы и вытяжки (он идентичен).

В систему устанавливаются круглые трубы, в которые максимум 3 изгиба. Для получения тяги применяется вытяжной вентилятор. Необходимый резерв его мощности – 30%. При выборе оптимальной модификации основываются число изгибов в вентканалах, их сечении и длине.

Устройство запускается автоматически синхронно с включением котла. Так существенно увеличивается КПД вентиляции.

Ценовые аспекты

Купить трубы для вытяжки в частном доме для газового котла можно в различном исполнении.

Далее предложено несколько примеров:

НазваниеВид трубМатериалПараметрыСредний ценник (руб. )StoutКоаксиальный комплектАлюминий1. 12×0. 14×0. 15 м. 2700ГамартСэндвичОцинковка160/230 — диаметр1300 за 1 м. Дымоход с гофройОдноконтурнаяНержавейкаДлина – 1 м. Плотность стенок – 0,1 мм. 800 за 1 м. TonaПрямоугольнаяКерамикаШирина – 20 см, длина – 50 см. 3200 за штуку

Цена за работу по установке системы зависит от её вида, параметром и сложности монтажа. В среднем минимальная стоимость составляет 2000-3000 руб.

Каким должно быть помещение

Требования регламентируются правилами пожарной безопасности. Котлы могут быть установлены в специальной топочной комнате, подвале и цокольном этаже, а также на кухне. Выбор места монтажа зависит от типа и мощности оборудования:

• открытые котлы необходимо устанавливать только в специализированном помещении с мощной вентиляцией;
• двери должны открываться в наружном направлении и иметь проем снизу с площадью сечения от 0,02 кв.м. (это обеспечивается отсутствием порога в коробе), при открытом типе камеры регламентируется и минимальная ширина проема – 0,8 м;
• приборы закрытого типа разрешается ставить на кухне или в подсобных комнатах, но при мощности более 60 кВт следует оборудовать его в отдельном нежилом помещении;
• объем топочной должен составлять не менее 7,5-15 куб. м, а высота потолков – от 2,2 м (для приборов до 30 кВт – 7,5 куб. м, для 30-60 кВт – 13,5 куб. м, для 60-200 кВт – 15 куб. м);
• котлы, работающие на сжиженном газе и оснащенные открытой камерой сгорания, нельзя устанавливать в подвале и цоколе;
• монтаж газового прибора на чердаке и нежилой мансарде возможен только при качественной теплоизоляции и организации пожарных разрывов;
• вне зависимости от типа котла стены, потолок и пол топочной облицовываются негорючими материалами (кафельной плиткой, штукатуркой и др.);
• уровень сопротивляемости отделки огню должен составлять не менее EI45 (45 минут);
• напольный прибор устанавливается на огнеупорную подставку, а между настенным оборудованием и вертикальной поверхностью обязательно должна быть негорючая прокладка;
• помещение обязательно оснащается системой пожарной сигнализации, которая соответствует требованиям ФЗ №123. А также датчиком утечки газа, чтобы автоматически отключать отопительную установку при превышении допустимой нормы топлива в воздухе.

В котельной нужно организовать естественное освещение. Норма площади оконных проемов без учета рам и перегородок составляет 0,03 кв. на каждый куб. комнаты. Минимальная площадь единственного окна – не менее 0,25 кв.

Толщина стекол в помещении с газовым оборудованием составляет 3 мм. На окне обязательно должна быть форточка.

Недопустимо устанавливать котел в следующих помещениях:

• в жилых комнатах;
• в общежитиях и коммунальных квартирах;
• в совмещенных санузлах и ванных комнатах;
• в подвале многоквартирного объекта.

Если систему планируется установить в многоэтажном доме, следует учитывать ограничение на общую мощность всех нагревателей в помещении – 150 кВт. Минимальные требования к расстоянию котла от прилегающих и противоположных стен указываются в паспорте изделия. Стандартные нормы свободного пространства – 1 м от лицевой панели прибора, 0,8-1,5 м с обеих сторон от него, 1,5 м до потолка.

Также необходимо обратить внимание, что вентиляция для газового котла в частном доме, требования к установке которой регламентируются нормативными актами, обязательна.

Какие требования установлены для вентиляции газовых котлов

В нагревателе должен обеспечиваться постоянный отток и приток воздуха. При расчете мощности отвода учитывается площадь и объем помещения, характеристики отопительного оборудования, тип камеры и другие факторы.

Несмотря на то, что для некоторых систем строительные нормы допускают монтаж в жилых помещениях, вытяжку котла нельзя выводить в общий кухонный воздуховод. Для него необходимо оборудовать отдельный вентиляционный канал.

Полный перечень требований к вентиляции газовых котлов изложен в ДБН В. 5-20-2001, СП 8913330, 41-104-2000 и 42-101-2003, ГОСТе 30494-2011, СНиПах II-35-76, 31-01-2003, 2. 04-05 и др. Соответствие строительным нормам регламентируется также ФЗ №384, Постановлениями Правительства №87 и №410.

Для чего нужна вентиляция

Данная функция в газовых установках выполняет несколько задач:

• обеспечивает приток воздуха, который необходим для сгорания источника тепла;
• предупреждает аварийную ситуацию с природным и жидким топливом, если в системе возникла утечка газа;
• выводит избыток тепла от трубопроводов и самой отопительной установки;
• не допускает отравления жильцов продуктами горения (прежде всего, угарным газом).

Конвекция обеспечивается не только специальными воздуховодами, но и через форточки, специальные решетки и проемы под дверью.

Требования к оборудованию вентиляции в котельной

В зависимости от типа оборудования СНиПы требуют организации двойного или одинарного воздухообмена. К вентиляции котельной предъявляются следующие требования:

• параметры вытяжки подбираются так, чтобы в течение часа в помещении с газовой установкой трижды менялся весь объем воздуха;
• в зависимости от типа котла к нему подводится полноценный дымоход или коаксиальный воздуховод;
• при мощности нагревателя от 30 кВт трубопровод выводится наружу, а не во внутренние помещения частного дома;
• ширина вентиляционного прохода рассчитывается в зависимости от характеристик системы отопления и объема помещения;
• воздушные каналы должны быть герметичны и оборудованы гильзами для технического обслуживания;
• если воздуховод находится менее чем в 1,5 м от середины дома, при создании вентиляции трубу выводят на 0,5 м выше уровня конька, при расстоянии 1,5-3 м – вровень с ним, при более чем 3 м – ниже, но чтобы касательные к коньку и трубе образовывали угол в 10°;
• на пути прокладки допускается не более 3 изгибов (угол – до 30°) и не более 3 горизонтальных участков длиной до 1-2 м;
• между местом окончания вентканала и внешней стеной строения должно быть не меньше 0,3 м;
• воздуховоды выполняются из нержавеющей и оцинкованной стали, асбеста, кирпича или керамических материалов;
• если на выходе из трубопровода применяются материалы, способные к возгоранию, их нужно изолировать.

На заметку: рекомендованная кратность воздухообмена зависит от региональных строительных норм. Для бытовых установок в частных домах СП 281 допускает однократную смену в течение часа.

Постоянный приток необходимого количества воздуха обеспечивает нормальное сгорание топлива в камере сгорания. В результате недостаточной добычи, топливо сгорает менее эффективно, что снижает производство тепла и увеличивает потребление газа.

Важно: В случае напольных газовых котлов с большой нагрузкой, плохая всасывающая способность приводит к быстрому засорению топки. Накопленная сажа также уменьшает внутренний диаметр канала. Следовательно, часть продуктов сгорания не выбрасывается наружу, а попадает в помещение.

Вентиляционная система имеет специфические требования, поэтому ее параметры должны соответствовать рассчитанным в проекте – многое зависит от диаметра воздуховода, его длины и способа подачи воздуха. Параметры системы приточного воздуха для газового котла с целью максимизации эффективности системы отопления рассчитываются индивидуально для каждой ситуации и модели газового прибора. Необходимо учитывать конструктивные особенности здания, которые также играют важную роль в вентиляции котельной.

Специфики по котлам

Как известно, аппараты могут монтироваться на пол или на стены (только несущие). Каждый котёл имеет свой механизм устранения продукции сгорания. Это происходит естественно или принудительно.

Под второй критерий попадают турбированные агрегаты. У них есть интегрированные вентиляторы, отдел сгорания – закрытый. Воздух для сгорания топлива берётся снаружи. И дымоход представлен двумя трубами, вложенными одна в другую. По одной уходит отработка, по второй поступает свежий воздух.

Поэтому в дилемме, нужен ли отдельный вентиляционный канал для турбированного котла, ответ отрицательный. Здесь реализуется естественная тяга. Но для него нужно устраивать отверстие в стене, ведущее на улицу. К тому же такой аппарат зависит от электричества.

Что касается вида монтажа, то напольные модели ставится строго на пол без дополнительных подставок. Результаты горения уходят благодаря вытяжке.

Вентиляция для настенного газового котла в доме устраивается с помощью отверстия, через которое патрубок выводится наружу. По нему уходят продукты горения. Это принудительная система, служащая долгие годы.

Вентиляция для двухконтурного котла зависит от его мощности и зоны размещения. В квартирах нужна система со специальными вентиляторами. В домах может применяться коаксиальный выход. Также возможно размещение техники в отдельной постройке.

Нержавеющая версия

Сегодня есть дымоходы в различных вариациях. Если труба одностенная, её размещают в кирпичной кладке. По идентичной схеме реставрируют каналы, связанные с твёрдотопливными котлами.

Дымоотвод из нержавейки собирается из готовых заводских секций. Они образуют внешнюю и внутреннюю оболочку. С помощью теплоизоляции заполняется пустота между ними.

Ставится такая вытяжка в доме с газовым котлом, либо с внешней стороны. При монтаже нет необходимости в специальных строительных каналах.

Схема устройства следующая:

Такой материал стоек не только к коррозии, но и воздействию агрессивных кислот. Цена за эту вытяжку газового котла довольно высокая при сравнении с кирпичными и керамическими аналогами. Она монтируется из модулей с идеально ровными стенками. Конструкции легко очищаются и препятствуют аккумуляции конденсата.

Также у них скромная масса, поэтому они не нуждаются в наличии основания. Для очистки внутренних каналов система разбирается на составные элементы.

Если вам необходимо купить трубы для вытяжки газового котла именно такого типа, то дополнительно придётся приобретать тройники и колена. Так вы сможете сооружать систему под требующимся углом.

Для устройства дымохода в уже созданном здании не понадобятся значительные переделки. Изделия крепятся прямо к стене. Внутренний канал по диаметру должен соответствовать отверстию для выхода котла.

При наружном размещении такой конструкции есть риск появления конденсата и снижения тяги. Поэтому их помещают в кирпичные туннели или используют сэндвичи с теплоизоляцией.

Также можно приобрести двухступенчатые системы. У них сильнее теплоизоляция, и они гораздо экономичнее других металлических версий. И для них не нужно сооружать наружный кирпичный канал.

Данное устройство для вытяжки газового котла собирается так:

• Создаётся нижний сегмент. Одна труба помещается в другую.
• Делается обилие лючков – невидимок.
• Для монтажа на стене держатели ставятся через 1,5 м.
• На горизонтальных местах длина трубы не превышает 1 м. При этом отсутствует механическая вентиляция.

Схема системы следующая:

Другие нюансы

Если у вас устраивается газовый котел и колонка вытяжка, организуется и дублированная вентиляция. Например, если отключается электричество, помещение вентилируется естественной циркуляцией.

Можно ли ставить на кухне вытяжку и газовый котел? Если аппарат имеет открытый отдел сгорания, то ответ отрицательный. В такой ситуации будут постоянные проблемы с тягой. Решить дилемму поможет приточная вентиляция.

Положительный ответ возникает при наличии турбо вытяжки для газового котла с изолированной камерой, если при этом устроена коаксиальная система, В ней воздух из кухни не участвует в процессе горения.

В любом случае не допускается соединения вентканала котельной с воздушными путями общей вытяжки. Иначе газ разойдётся по всем помещениям здания.

Имеет ли значение напольное или настенное расположение аппарата?

Вытяжка для настенного газового котла чаще всего устраивается в квартирах или домах без котельной. Здесь создаётся коаксиальный механизм. Также подходят керамические трубопроводы, идущие сквозь крышу.

Вытяжка для напольного газового котла обычно создаётся в котельных. Делается вывод из нержавеющих или керамических труб. Обязательно устраивается гидро- и теплоизоляция.

Если напольный аппарат имеет небольшую мощность, применяется и коаксиальная технология.

После установки любой вытяжки необходимо проверять её функциональность. Для этого бумажная полоска подносится к решётке трубы. Если она к ней тянется, тяга имеется. Её количественные данные измеряются с помощью датчика, определяющего мощность ветра. Его крыльчатка помещается в вентканал, величина определяется по шкале прибора.

При наличии данных о сечении трубы легко вычисляется производительность всей системы – необходимые объёмы воздуха для стабильного сжигания топлива.

Вытяжка для газового котла в квартире устраивается, если сам аппарат имеет закрытый отсек сгорания, и проводится коаксиальный дымоотвод. При скромных параметрах помещения обязательно организовывается принудительная вентиляция следующими методами:

• Ставится специальный клапан в раму пластикового окна.
• Аналогичный клапан размещается на стене.
• Если дверь пластиковая, на её филенку монтируется специальный прибор для прогрева и фильтрации воздуха.
