Коротко о главном

Одноконтурный котел и бойлер косвенного нагрева, помогут сэкономить на оплате электроэнергии и получать постоянный поток горячей воды более простым способом. В зависимости от условий, где будет производится обвязка БКН, выбирается тот или иной метод монтажа, который определяет дальнейшие расходы на покупку материалов и работоспособность системы.

В чем отличие обвязки одноконтурного котла от двухконтурного?

Вызвать сантехника на дом

Монтаж любой модели бойлера, каждая схема его подключения к коммуникациям имеют свои особенности, свои требования по строительным и сантехническим нормам. Разобраться во всем многообразии моделей и подобрать самый подходящий вариант для ваших условий эксплуатации помогут «Дежурный сантехник». Наши цены вполне доступны, а надежность защищена официальной гарантией качества нашей компании.

Расчет

Для того чтобы узнать отношение длины змеевика к объему бака, нужно применить следующую формулу:

d – диаметр трубок (в метрах);

p – мощность змеевика (тепловая) в кВт;

ΔТ – отличие температур нагреваемой воды и теплоносителя.

Пример расчета

В качестве примера вычисления можно взять следующие параметры:

• диаметр трубы змеевика 0.01 м;
• мощность змеевика 30 кВт;
• температуры теплоносителя 80 градусов по Цельсию;
• объем бака 200 литров;
• температура нагреваемой воды 15 градусов по Цельсию.

Далее необходимо провести расчет:

Ввод и вывод теплоносителя желательно делать с одной стороны. Таким образом, будет достигнут максимальный уровень удобства.

Подключение бойлера косвенного нагрева к одноконтурному котлу

Приступая к самостоятельной установке бойлера и разводке трубопроводной системы, нужно точно сознавать, что данная работа требует наличия определенных навыков. Специалистами предлагается несколько типов обвязки, которые учитывают технические условия эксплуатации бойлера.

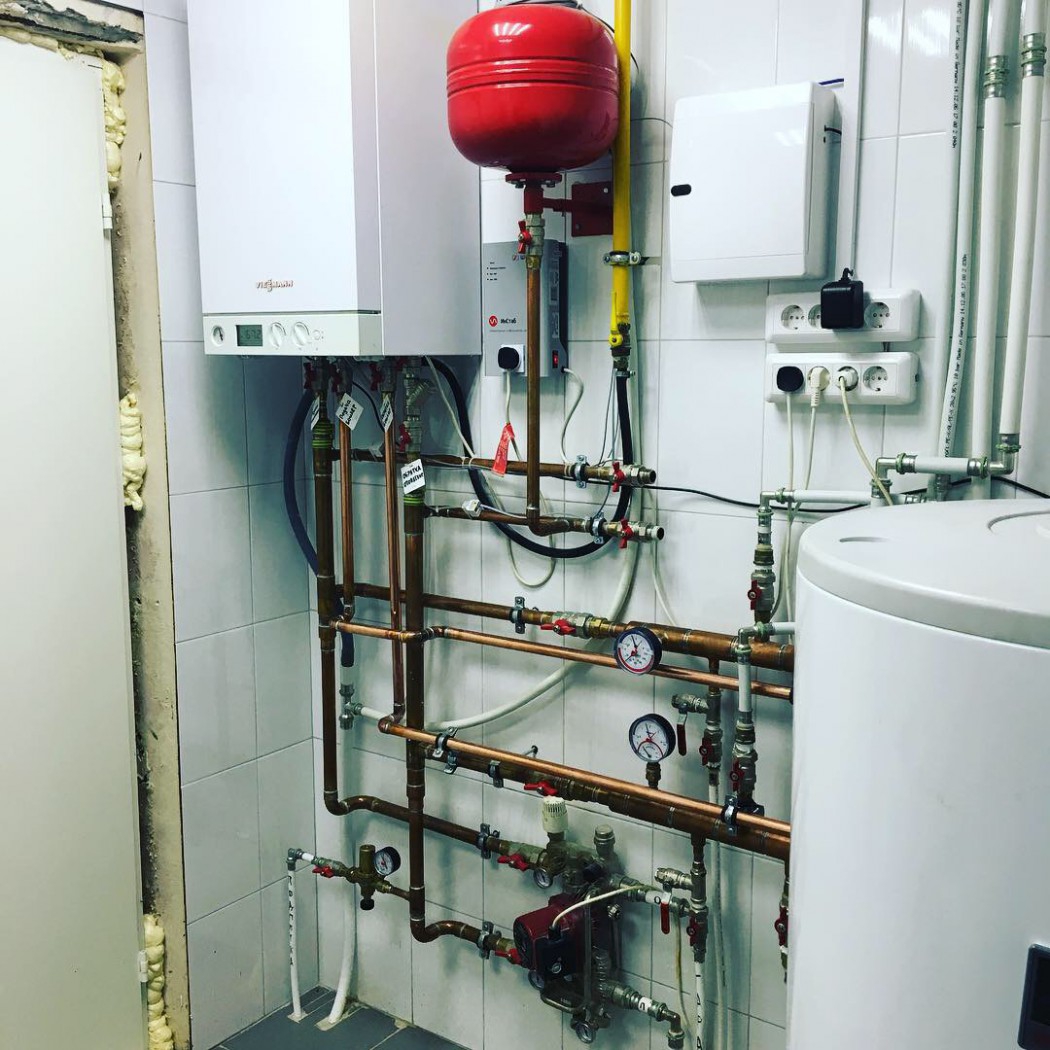

Пример обвязки с применением труб из цветного металла

Арматура для обвязки системы

Обвязка отопительной системы производится таким образом, чтобы иметь возможность решить несколько важных задач:

• Непрерывное циркуляционное движение теплового носителя от газового котла до бойлера.
• Предотвращать гидравлический и термический удар.
• Поддерживать температуру воды в заданном режиме.

Во время установки бойлера используют следующую запорную и регулирующую арматуру:

• Расширительный бак мембранного типа. Компенсирующее тепловое расширение теплоносителя устройство. Совместно с расширительным баком устанавливаются сопутствующие элементы безопасности. Подбирая расширительный бак, нужно учитывать, что его вместимость рассчитывается исходя из емкости бойлера косвенного нагрева.
• Предохранительный клапан. В аварийных ситуациях обеспечивает своевременный сброс излишек теплоносителя, образовавшегося вследствие расширения.

Вариант группы безопасности для бойлера косвенного нагрева

• Группа безопасности – манометр, воздухоотводчик и сбросник. Нормализует давление внутри системы ГВС и предохраняет от возможного гидравлического удара. Установка группы безопасности является обязательным правилом, прописанным производителем в инструкции по обвязке системы отопления.
• Температурный датчик для бойлера. Контролирует нагрев и остывание теплоносителя внутри емкости бойлера.
• Трехходовой клапан. Таможенное устройство, отвечающее за открытие и закрытие трубопровода для подачи воды.
• Циркуляционный насос. В зависимости от того, какая схема обвязки была выбрана, устанавливают один или два устройства.

Внимание! Перечисленная комплектация является приблизительной, и может изменяться в зависимости от выбранных условий подключения, конструкционных особенностей здания и других сопутствующих параметров.

Трубы для подключения к БКН

Бойлер, как нагревательный элемент, включает подачу и обратку, а значит требует подводки холодной и вывода горячей воды. Исходя из этого подбираются трубы следующих типов:

Армированная стекловолокном пластиковая труба

• Холодная вода. Подходит обычная полипропиленовая труба.
• Горячая вода. Требуются трубы, способные выдерживать температуру теплоносителя до 65-70оС. Для этих целей подходят армированные стекловолокном или алюминиевым наполнением полипропиленовые трубы.

Важно! Для облегчения процесса монтажа, можно использовать металлопластиковые трубы, которые держат температуру до 90оС. На участке между котлом и бойлером, рекомендуется проводить усиленную обвязку из стальных или медных (с утеплением) труб.

Подготовка к подключению нагревателя

Выбор объема бойлера

Выбираем место для размещения агрегата. Лучше, чтобы у вас был свободный доступ ко всем соединительным элементам системы – так будет удобнее проводить обслуживание оборудования и выполнять его ремонт при появлении такой необходимости.

Пример установки бойлера в санузле

Если выбрана накопительная модель нагревателя, убедитесь, что стена сможет выдержать его вес с водой. Тонкие межкомнатные стены и гипсокартонные перегородки с этой задачей определенно не справятся.

Пример установки бойлера на капитальную стену ванной комнаты

Устанавливайте водонагреватель в непосредственной близости к трубам водоснабжения – так вы избавите себя от необходимости прокладывания дополнительной инфраструктуры. Поэтому идеальным местом для установки бойлера является ванная комната.

Бойлер в ванной комнате

Важно! Нагревательные элементы электрических бойлеров имеют достаточно высокую мощность. В среднем она составляет порядка 2 кВт. Чтобы в будущем не возникло проблем с проводкой, специалисты рекомендуют подключать подобного рода оборудование непосредственно к распределительному щитку, используя по возможности медный провод с большим сечением. Чем ближе к щитку будет установлен бойлер, тем меньше провода придется использовать. Учитывайте и этот момент.

Схема подбора мощности водонагревателя

Выбрав место для установки нагревателя, приступайте к подготовке инструментов и сопутствующих принадлежностей.

Пример подсоединения БКН к одноконтурному котлу

Шаг 1. Первым делом нужно смонтировать всю систему отопления и подключить ее к распределяющей коллекторной системе и котлу отопления.

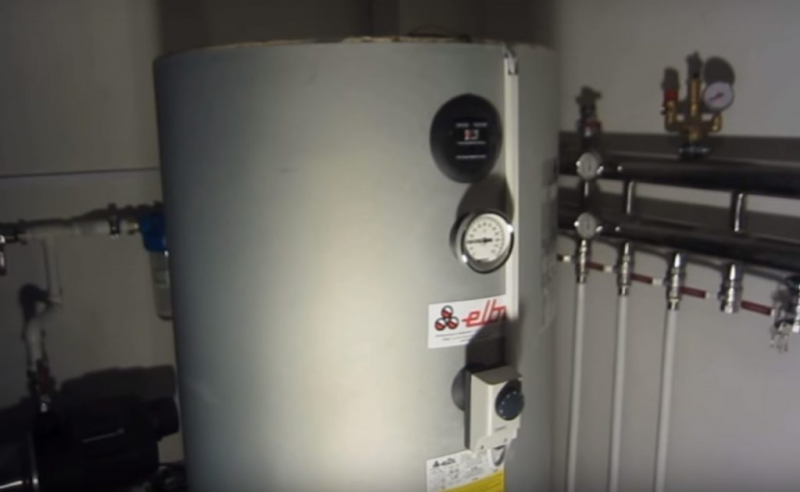

Шаг 2. Далее требуется установить и надежно закрепить на своем месте в помещении сам бойлер. Здесь используется напольный вариант, который установлен на небольшую платформу недалеко от котла отопления.

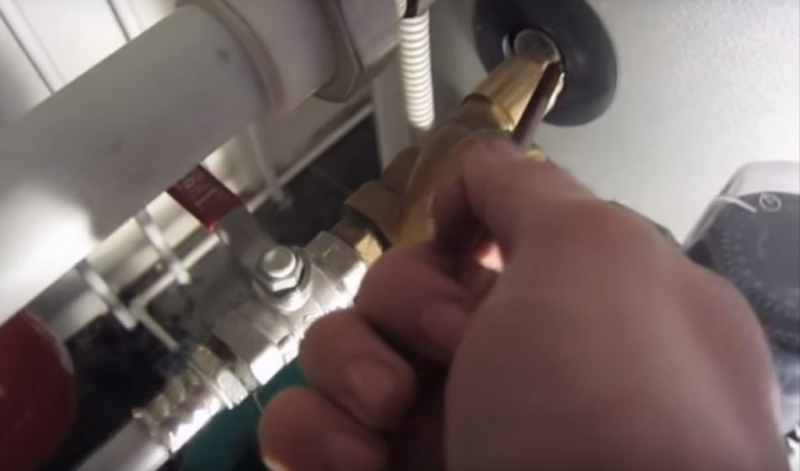

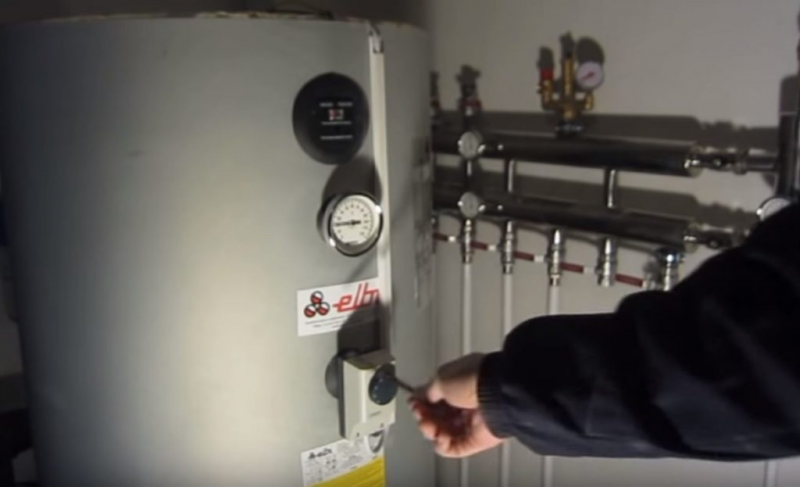

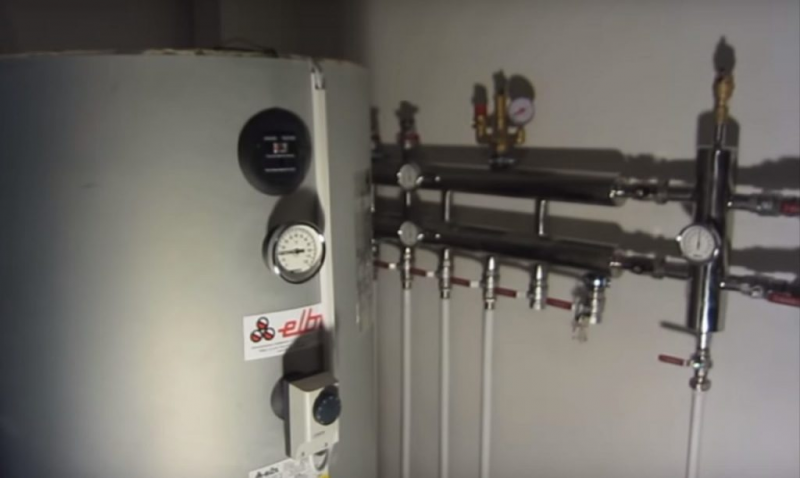

Шаг 3. На корпусе БКН должно быть установлено термореле, которое поможет установить нужную температуру воды.

Шаг 4. Позади самого бойлера нужно подключить все коммуникации. Это трубы подачи и вывода воды. К самому верхнему выходу нужно подключить через запорный кран вывод горячей воды на потребление.

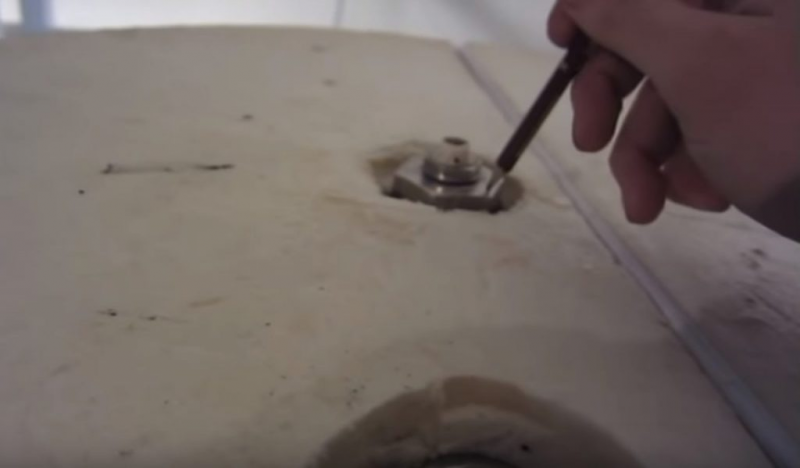

Шаг 5. Забор подогретой воды в данной модели бойлера может осуществляться сверху бойлера или сзади от самого верхнего вывода. Здесь нужно в верхний вывод установить воздухосбросный кран Маевского.

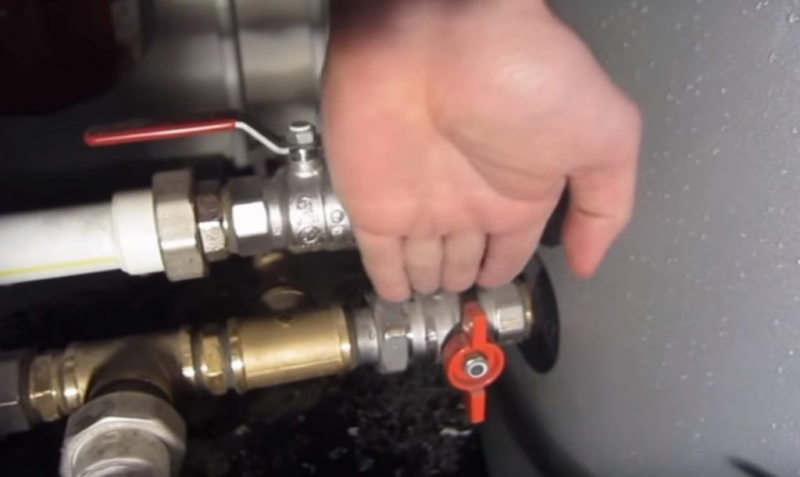

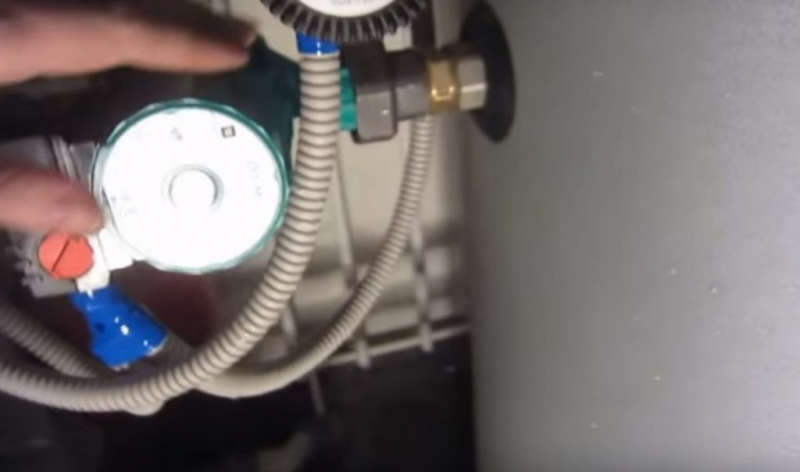

Шаг 6. Следующий выход – это подключение рециркуляции горячей воды. Здесь важно смонтировать обратный клапан, непосредственно сам насос для рециркуляции и шаровой кран. Таким способом оборудованная система при наличии шарового крана позволит, если вдруг потребуется, отключить поток воды и починить или заменить насос. Оборудование  выключается, когда жидкость прогрелась до нужной пользователю температуры. При остывании воды насос снова будет включаться. В целом, рециркуляция требуется для того, чтобы из бойлера всегда моментально подавалась горячая вода, без стекания небольшого количества остывшей. Также она дает возможность подключения полотенцесушителей.

Шаг 7. Ниже оборудования для рециркуляции требуется подсоединить непосредственно подачу воды от труб отопления к контуру змеевика внутри бойлера. Также монтируется насос, обратный клапан и запорный кран.

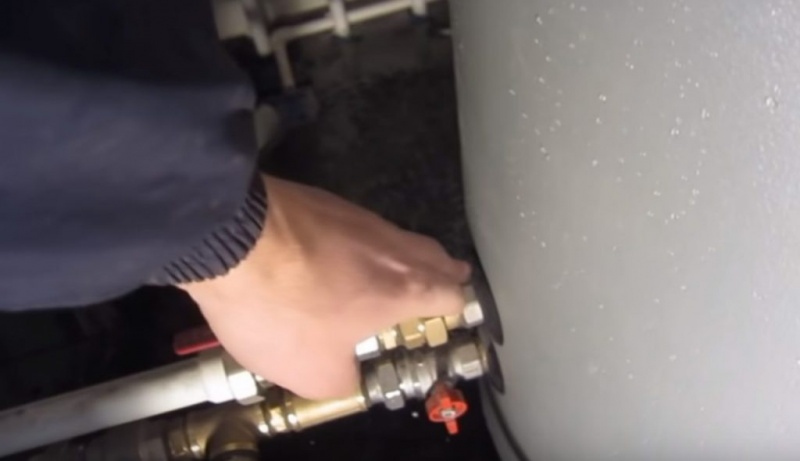

Шаг 8. Внизу нужно подключить трубы обратки, которые выведут воду, поступающую от системы отопления, назад из камеры бойлера.

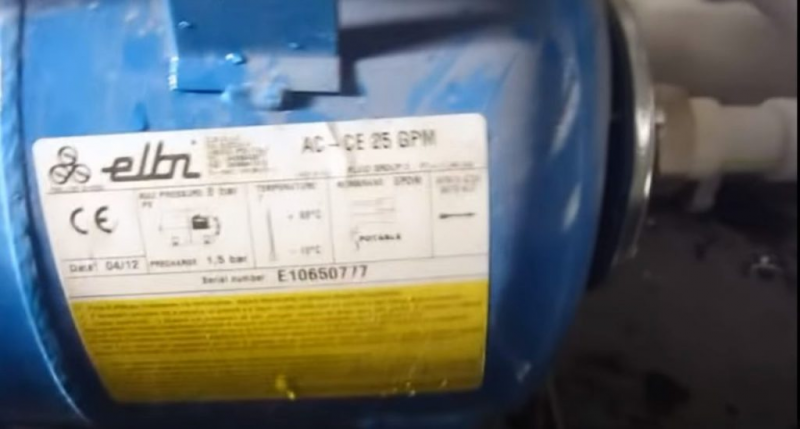

Шаг 9. Охлажденная вода попадает в камеру бойлера через самую нижнюю трубу. Тут нужно смонтировать кран, далее – предохранительный клапан, а также специальный расширительный бак. Последний элемент нужно покупать именно тот, который подходит для водоснабжения, а не для отопления.

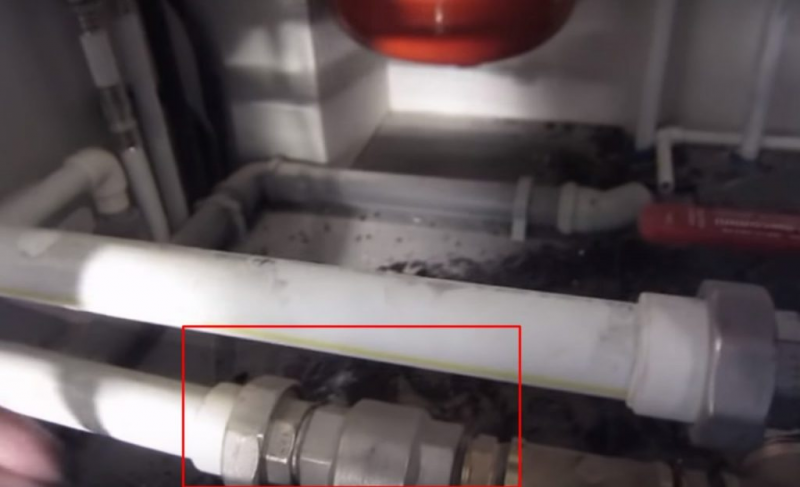

Шаг 10. После места подсоединения расширительного бачка требуется установить в этой части коммуникаций также обратный клапан.

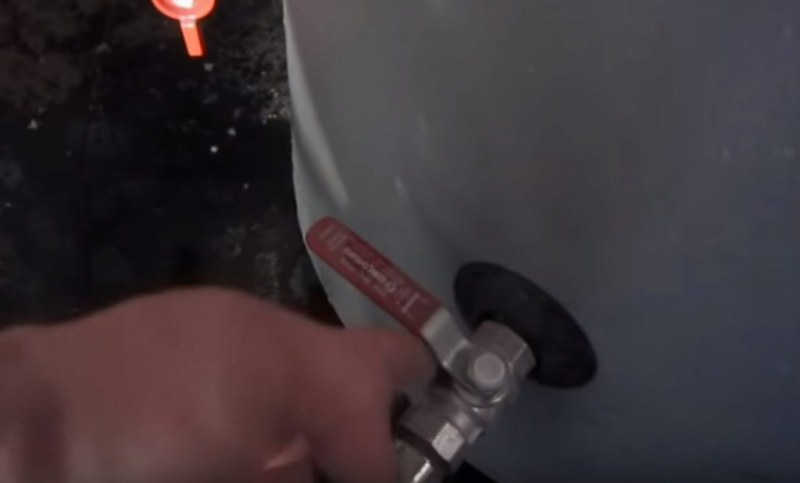

Шаг 11. На слив бака также следует установить запорный кран и вывести слив в канализацию.

Видео – Как подключить бойлер КН к одноконтурному котлу?

Подключить бойлер КН далеко не так просто, как кажется. Притом основная сложность заключается именно в сопряжении всех показателей приобретенного оборудования. А в остальном, куда и как подключать трубы подачи и обратки и остальные, разобраться не так уж сложно. Но при отсутствии должного опыта лучше самим не заниматься установкой бойлера, а пригласить специалистов.

Правильный подбор водонагревателя с косвенным нагревом

Бойлер косвенного нагрева (БКН) высокоэффективное устройство с современными системами автоматизации тепловых процессов, служит для выпуска горячей воды Т до 65 С.

Внешне БКН похож на традиционный электрический водонагреватель, хотя его современные модификации имеют более эргономичную прямоугольную форму.

Источником тепловой энергии служит отопительный котел, работающий на любом энергоносителе от отходов до электрической энергии.

Базисный элемент — стальной или латунный теплообменный аппарат змеевикового типа, имеющей большую площадью нагрева, в сравнительно небольшом объеме накопительного бака, покрытого защитным эмалевым слоем.

Перед тем как установить БКН необходимо правильно его подобрать под реальные условия эксплуатации: источник теплоснабжения и объем водопользования по услугам ГВС.

Основные параметры выбора схемы подключения бойлер косвенного нагрева:

• Рабочий объем в литрах. При этом термины “общий объем ” и “рабочий объем” различны, поскольку змеевиковый теплообменник забирает определенную часть бака, поэтому нужно выбирать по рабочему показателю.
• Внешний источник нагрева, вид топлива и выходная температура теплоносителя.
• Тепловая мощность внешнего источника. Котел должен обеспечивать не только отопительную нагрузку, но ГВС. Так для нагрева объема воды в 200 л потребуется резервная мощность не менее 40 кВт.
• Материал рабочей емкости: с покрытием из эмали, стеклокерамики и стеклофарфора, из нержавеющего металла или термостойкого пластика.
• Теплоизоляция — для защиты БКН от тепловых потерь, лучше всего, если в качестве теплоизоляции будет применен полиуретан.
• Система защиты и регулирования.

Важные особенности

Помимо выбора геометрических и тепловых характеристик БКН необходимо учесть многие параметры, чтобы тепловая схема подключения бойлера косвенного нагрева к газовому котлу была максимально эффективной.

Для этого пользователь должен выполнить определенные условия:

• Выбрать оптимальное месторасположение, специалисты утверждают что расположение БКН должно быть максимально приближено к котлу.
• Обеспечить защиту от теплового удлинения конструкции, для этого интегрировать в схему БКН на выходе ГВС из устройства мембранный гидроаккумулятор с объемом 10 % от рабочего объема бойлера.
• Перед тем как подключить бойлер оснащают каждую линию подвода/отвода по греющей и нагреваемой среде шаровыми кранами.
• Чтобы выполнить защиту от противотока, на водопроводной воде устанавливают обратный клапан.
• Выполняют очистку воды с установкой фильтра перед подачей водопроводной воды в БКН.
• Установку настенной конструкции БКН выполняют на капитальных стенах с предварительной обработкой пожаробезопасными материалами.
• Установка БКН выполняется выше уровня котлоагрегата либо на одном с ним уровне.

Выбор объема бака

В торговой сети сегодня много предложений по аппаратам БКН, как отечественных, так и зарубежных производителей с емкостями круглого и прямоугольного сечения, напольного и настенного монтажа. И если для электрических нагревателей наиболее популярными являются модели объемом от 80 до 100 л.

Для БКН используются более мощные варианты, начиная от 200 до 1500 л. Это вызвано тем, что многие собственники такую конструкцию используют для создания бака-аккумумятора, с целью создания равномерной нагрузки источника теплоснабжения в ночное время суток. В такой схеме ночью вода для ГВС нагревается, а днем расходуется.

Размер рабочей емкости выбирают, учитывая необходимость обеспечения всех членов семьи горячей водой. Существует формула расчетного водопотребления.

На практике часто пользуются следующими данными:

• 2 пользователя – 80 л;
• 3 пользователя – 100 л;
• 4 пользователя – 120 л;
• 5 пользователя – 150 л.

Размеры БКН также важно учитывать при монтаже. Для настенного размещения могут применяться установки с рабочим объемом бака — до 150 л, а с большими размерами допускается устанавливать только с напольным размещением. Место установки должно иметь свободный доступ, чтобы можно было правильно выполнить обвязку и разместить вспомогательное оборудование в виде запорно-регулирующей аппаратуры, защитных клапанов, воздушников, насосов и гидроаккумулятор

Место установки должно иметь свободный доступ, чтобы можно было правильно выполнить обвязку и разместить вспомогательное оборудование в виде запорно-регулирующей аппаратуры, защитных клапанов, воздушников, насосов и гидроаккумулятор.

Пошаговая схема подключения бойлера косвенного нагрева

• Схемы разных видов обвязки бойлера косвенного нагрева
• Как выбрать бойлер косвенного нагрева?
• Схемы обвязки бойлера косвенного нагрева
• Стоимость бойлера косвенного нагрева
• Характеристики и виды
• Как выбрать водонагреватель косвенного нагрева
• Подключение бойлера к энергонезависимому котлу
• Критерии безошибочной установки оборудования
• Чем чреват избыток влаги в почве
• Особенности подводок для газа
• Общие рекомендации по подключению бойлера
• Схемы и правила подключения БКН
• Присоединение нагревателя к одноконтурному устройству
• Инструкция по монтажу системы рециркуляции
• Некоторые особенности схемы подвода воды

Схемы обвязки бойлера косвенного нагрева

На рисунке №1 изображена схема обвязки водонагревателя с сервоприводом. Данный вариант подходит как для напольного, так и настенного котла. Для подключения придется систему отопления выполнить в два контура, первый – для генерации тепла в доме, второй, имеющий больший приоритет, – для бойлера (т. если в агрегате температура воды упадет, то трехходовый клапан переключит горячую воду в контур отопления, пока не вернется нужная температура). Управляется клапан термостатом.

Вторая иллюстрация – обвязка с контуром, приоритет которого также выше, чем в системе отопления. Схема обвязки отличается тем, что система имеет сразу два насоса: первый качает воду по бойлерному контуру, а второй – по тому, что отвечает за тепло в доме. Если температура в водонагревателе упадет, сработает термостат, он в свою очередь передаст сигнал котлу, автомат управления отключит один насос и запустит второй, так произойдет перенаправление потока.

Схема обвязки №3 – это система с гидравлической стрелкой. Их используют для отопления с большим количеством контуров (от трех; стандартный набор – контуры на радиаторы, теплый пол, бойлер). Хотя такую конструкцию можно сделать и без применения гидравлической стрелки, заменить ее придется распределительным коллектором. Нельзя в систему при этом не включить балансировочные вентили, они будут регулировать давление.

Фирмы, производящие бойлеры

Водонагреватели производятся по всему миру и выпускают их для разных целей: там, где есть гвс, котел или просто электричество.

https://youtube.com/watch?v=k-ZCjILLYwQ%3Frel%3D0

Другие фирмы выпускают водные накопители с косвенным подогревом. Кроме размеров и мощности, они отличаются способом нагрева.

https://youtube.com/watch?v=RO2PPXc7bXA%3Frel%3D0

Советы для самостоятельного монтажа

Таких советов может быть несколько:

• Внимательно нужно изучать всю сопроводительную документацию к приобретённому оборудованию. Выполнять все её требования и рекомендации по монтажу.
• Перед началом монтажа необходимо составить проект проводимых работ, проверить правильность схемы подключения.
• До монтажа подготовить все нужные для этого компоненты и инструментарий.
• Соблюдать правила техники безопасности при установке и подключении.
• Создавать надёжные соединения компонентов системы.
• Обеспечить возможность доступа к прибору для его ремонта и обслуживания.
• При малейших сомнениях в своих силах и навыках, обратиться к специалистам.

Задачи, которые ставятся при подключении БКН к двухконтурному котлу

Чтобы понять, как подключить бойлер к двухконтурному газовому котлу и обеспечить их нормальную совместную эксплуатацию, необходимо учесть следующие нюансы:

• Обвязка агрегатов должна обеспечить непрерывное движение теплоносителя по второму контуру котельной установки.
• Снизить возможные теплопотери во время перемещения жидкой среды от теплообменника к подводящему патрубку БКН. Для этого оборудование должно устанавливаться на минимальном расстоянии друг от друга, в все свободные участки труб оборачиваются в пористый утеплитель.
• Теплоноситель должен циркулировать таким образом, чтобы исключить перепады давления и риск гидроудара.
• Нагрев жидкой среды должен производиться равномерно, тепловая мощность регулироваться плавно, без резких температурных скачков.

Автоматика БКН и газового агрегата с двумя контурами

Бойлер должен быть установлен таким образом, чтобы к нему обеспечивался подход со всех сторон для обслуживания, настройки и проведения ремонтных работ.

Как производится подключение к двухконтурному котлу

В двухконтурном водонагревателе уже имеется система гвс, но ее, как правило, не хватает на домашние нужды. Что в этом случае делать? Есть несколько вариантов. Можно установить отдельный электробойлер и параллельно подключить его ко второму контуру первого водонагревателя. Оба устройства должны находиться неподалеку друг от друга. Преимущество – увеличение объема жидкости. Недостаток — при большом разборе в двухконтурной емкости температура быстро упадет и общая тоже понизится.

https://youtube.com/watch?v=5bgiG06EBcY%3Frel%3D0

Во втором варианте второй контур подключается к электробойлеру последовательно. При малом разборе в основном будет работать первый нагреватель, при увеличении разбора в работу подключится второй нагреватель, постепенно увеличивая свою мощность. Такое подключение исключает понижение температуры, так как вода будет поступать только из одного источника.

Факторы, от которых зависит скорость нагрева

В любых накопительных водогреях, функционирующих с использованием электрической энергии, процесс нагрева воды осуществляется одним или двумя нагревательными элементами, которые могут обладать различными показателями мощности.

Комплектация небольших по объёму резервуаров (не более 15 л) представлена, как правило, одним нагревательным элементом мощностью 1,0 кВт. В накопительных электрических водонагревателях полезным объёмом 50 л чаще всего устанавливается ТЭН на 1,5 кВт. Высокомощные водогрейные конструкции, имеющие резервуар на уровне 100 л, оснащаются нагревательным элементом с мощность в 2,0-2,5 кВт.

Такой вариант нагревательного элемента носит название «мокрый».

Вода нагревается при соприкосновении с нагревательным элементом.

Время нагрева воды напрямую зависит от таких факторов, как мощность бойлера, площадь поверхности нагревательного элемента, а также коэффициент тепловой отдачи.

Чтобы сохранить воду в нагретом состоянии в условиях уже отключенного нагревательного элемента, необходимо изолировать накопительный резервуар от тепловых потерь

Поэтому крайне важно приобретать современное накопительное водогрейное оборудование, обладающее достаточным количеством высококачественного и долговечного теплоизоляционного материала.

Чему отдать предпочтение – бойлеру или двухконтурному котлу

Сначала необходимо разобраться в устройстве водонагревателя, он может быть:

• одноконтурным;
• двухконтурным.

Одноконтурным называется нагреватель, где вода нагревается напрямую от источника тепла. Например, в кирпичную печь вставили водяной бачок. Тепло от горения топлива нагревает воду, находящуюся в бачке, которая по трубопроводу идет на необходимые нужды.

В двухконтурном водонагревателе внутри водяного бачка находится другой бачок, получающий тепло не от горения горючего, а от уже нагретой воды, находящейся в водяном бачке. Второй контур по объему будет незначительным. Так электрокотел мощностью 20 кВт имеет объем бачка второго контура 12–13 литров. Такого количество может быть недостаточно для домашних нужд, а новая порция будет нагреваться настолько быстро, насколько сильно нагрета жидкость первого контура.

Поскольку первый контур работает на обогрев здания, то температура жидкости напрямую будет зависеть от температуры на улице. Поэтому нужен дополнительно накопитель или нет, будет зависеть от нужд жильцов. Если такого объема недостаточно, то потребуется дополнительная емкость. При решении о покупке бойлера, возможно, придется подумать о расширителе.

Бойлер косвенного нагрева дает возможность иметь достаточный объем нагретой воды для нужд жильцов. Для нагрева жидкости используется змеевик, установленный в нижней части. Тепловая энергия берется от котла с помощью установленного насоса или через непосредственное подключение. Регулировка нагрева жидкости осуществляется с помощью термодатчика, установленного в бак.

Поделитесь своим опытом подключения бойлера к котлу: какой котел вы выбрали и какую схему обвязки? Столкнулись ли вы со сложностями в процессе монтажа? На что посоветуете обратить внимание при создании системы отопления и ГВС?

Правила обвязки

БКН одновременно подсоединяется к отопительной системе и трубам с горячей и холодной водой. Лучший вариант — это монтаж такого водонагревателя вместе со всем остальным оборудованием, включая котельный агрегат, который может работать на любом топливе. Процесс усложняется, если решено усовершенствовать систему, выполнив установку БКН после запуска теплового контура дома.

Эффективность подготовки воды для ГВС будет обеспечена, если соблюдаются определенные правила при подключении бойлера косвенного нагрева:

• монтаж водонагревателя нужно осуществлять на минимальном расстоянии от котла;
• обязательное оснащение фильтром подающего трубопровода для очистки воды от примесей;
• напольное устройство нагрева воды для горячего водоснабжения необходимо устанавливать на плоской горизонтальной поверхности;
• все трубопроводные контуры требуется оснащать запорными кранами;
• на патрубке выхода горячей воды рекомендуется монтировать гидробак вместимостью не менее 10% от объема бойлера, чтобы уменьшить вероятность повреждений в результате теплового расширения;

Подключенный бойлер вместе с гидроаккумулятором для предотвращения гидроударов

На заметку! Нередко систему подготовки горячей воды для водоснабжения оснащают отдельным насосом или целой насосной группой, чтобы обеспечить и даже контролировать скорость перемещения среды по трубам.

БКН не навешивают на непрочные перегородки. Монтаж баков выполняют исключительно на капитальных стенах из железобетона или кирпича. Крепежные элементы фиксируют специальными метизами. Их подбирают под материал строительной конструкции.

Монтаж бойлера косвенного нагрева может выполняться на полу. Его также навешивают на стену. Независимо от места размещения установка бака осуществляется на уровне или выше котла. Напольные нагревательные емкости монтируются на прочном основании. Это может быть бетонный фундамент. В зависимости от места размещения также используется устойчивая подставка. Ее высота не должна превышать 1 м.

Напольные бойлеры косвенного принципа нагрева воды размещаются исключительно на прочном основании

На заметку! Входные и выходные патрубки рекомендуется отводить в сторону или за резервуар, спрятав их за фальшстенкой. Для соединения никогда не используют гофрированные шланги. Причина этому их неспособность выдерживать высокий напор воды.

Во время обвязки применяют:

• циркуляционные насосные агрегаты;
• двухходовой термостат;
• фильтр механической очистки;
• клапан, препятствующий образованию противотока;
• редуктор;
• гидроаккумулятор мембранного типа с предохранительным клапаном;
• трехходовое смесительное устройство.

Обратите внимание! Опционально может использоваться противоточный теплообменник.

Типы и модельные разновидности оборудования

Самый распространенный тип прибора представляет собой накопительный бак, внутрь которого помещены стальные или латунные трубы (змеевик) с циркулирующим теплоносителем.

От количества витков на его спирали зависит скорость нагрева воды. Принцип работы такой конструкции бойлера косвенного нагрева предельно прост: в бак поступает холодная вода, и теплоноситель, передвигаясь по змеевику, прогревает ее до нужной температуры.

Но есть и приборы, сконструированные по схеме «бак в баке», где вместо спирального трубопровода применяются две емкости различного диаметра.

Система работают так: в меньший резервуар поступает холодная вода, которая нагревается от горячего теплоносителя, циркулирующего между стенками резервуаров.

В таких приборах вода становится теплой за считанные минуты – большая площадь нагрева позволяет оборудованию эффективно работать в проточном режиме, гарантируя бесперебойную подачу горячего потока.

Комбинированный БКН для нагрева воды может использовать энергию сразу от нескольких источников или оснащаться встроенным ТЭНом.

Разновидности бойлера КН

По месту размещения:

• Настенный – обычно, это прибор небольшого размера с литражом до 200 л. Крепится с помощью специальных кронштейнов на любую вертикальную поверхность, достаточно крепкую, чтобы выдержать вес полностью заполненного резервуара (гипсокартонные перегородки однозначно не подойдут). Он может быть расположен достаточно высоко и не занимать полезную площадь комнаты.
• Напольный – вместительный бойлер, рассчитанный на большое количество потребителей. Правда, для прибора с емкостью, превышающей 1000 л, рекомендуется выделить отдельное помещение – обустроить котельную. Но такую систему обычно устанавливают для обслуживания больших коттеджей, предприятий, отелей и прочих учреждений, для семейного пользования можно обойтись и прибором на 250-300 л.

По форме бака:

• Горизонтальный – занимает много места, зато в нем легче самостоятельно поддерживать нужный уровень воды, не прибегая к подключению насосов.
• Вертикальный – экономит свободное пространство, но весьма ограничен по вместительности.

В зависимости от нюансов использования, особенностей планировки и наличия свободного места, можно подобрать оптимальную модель БКН, который органично впишется в дизайн помещения и обеспечит ваш дом бесперебойной подачей горячей воды.

Особенности обвязки бойлера косвенного нагрева

Проще делать разводку и обвязку, если бойлер КН устанавливают вместе с котлом, насосами другим оборудованием, участвующим в сборке системы ГВС. Врезать дополнительное устройство уже в существующую сеть гораздо труднее.

В любом случае, для нормальной работы приборов придется выполнить ряд правил:

• правильно выбрать место установки – как можно ближе к котлу;
• обеспечить ровную поверхность для монтажа бойлера;
• для защиты от теплового расширения установить мембранный гидроаккумулятор (на выходе нагретой воды), объем которого не менее 1/10 от объема БКН;
• оснастить каждый контур шаровым краном – для удобного и безопасного обслуживания приборов (например, трехходового клапана, насоса или самого бойлера);
• для защиты от противотока на трубах подачи воды установить обратные клапаны;
• улучшить качество воды путем врезки фильтров;
• грамотно расположить насос (или несколько насосов) – ось двигателя должна находиться в горизонтальном положении.

В целях безопасности нельзя пытаться закреплять тяжелые устройства на гипсокартонных или тонких деревянных перегородках. Подходящими являются стены из бетона и кирпича. Кронштейны или другие виды держателей закрепляют скобами, анкерами, дюбелями.

Вне зависимости от вида устройства – напольного или настенного – при возможности его монтируют выше уровня, на котором установлен котел, либо на таком же уровне. Для напольного можно сделать постамент или прочную подставку до 1 м высотой

При установке патрубки направляют в сторону котла (даже если маскируют в задней части или за фальшстеной). Нельзя использовать ненадежное оборудование, например, гофрированные шланги, которые не выдерживают давления и напора воды.

Для нормальной работы накопительного водонагревателя косвенного нагрева в обвязку должны быть включены следующие функциональные устройства:

• Сложная техническая система должна быть оснащена насосами, подающими к кранам горячую санитарную воду и стимулирующими движение теплоносителя по отопительной ветке, а также по контуру нагрева воды в бойлере
• Холодная вода, поступающая из общего или автономного водопровода, перед подачей в бойлер должна пройти очистку через грязевик или систему фильтров, разрушающих известковые соли. Фильтрация предупредит образование минерального осадка
• После грязевика или системы фильтрации воды должен стоять редуктор давления. Однако нужен он только в случае, если давления в ветке превышает 6 бар
• Перед входом холодной воды в бойлер необходим обратный клапан, который предотвратит обратное движение потока
• Для того чтобы у нагревающейся воды был резерв на расширение в период, когда ее не используют, в обвязку включают расширительный бачок и предохранительный клапан для сброса давления
• Чтобы в краны не поступала излишне горячая вода, угрожающая ожогами, в контур нужно установить трехходовый смесительный клапан. Он будет подмешивать к горячей воде порции холодной, в итоге на водоразборе будет вода необходимой пользователю температуры
• Для того чтобы в «рубашку» обогревающую санитарную воду теплоноситель из отопления поступал только тогда, когда в нем имеется необходимость, устанавливается двухходовый термостат. Сервер его соединяется с датчиком температуры водонагревателя
• Если расход горячей воды в доме достаточно велик, желательно приобрести бойлер с встроенным дополнительным проточным водонагревателем или купить отдельный прибор и включить его в ветку поставки горячей воды. В случае ее нехватки в работу включится миниатюрный проточник и спасет ситуацию.

Какие трубы подойдут для обвязки

Чтобы подключить котел и разводку отопления, лучше взять металлопластиковые или полипропиленовые трубы. Они обойдутся дешевле, чем оцинкованные или медные аналоги.

Последовательную разводку радиаторов производят с помощью металлопластиковых труб на пресс-фитингах или полипропиленовых с армированием из алюминия. Однако каждый из этих вариантов имеет свой недостаток. Пресс-фитинги чувствительны к качеству монтажа и при малейшем смещении может произойти протечка. Полипропилен же обладает высоким коэффициентом удлинения при нагреве более 50°С. Для разводки системы «теплый пол» используют металлопластик на пресс-фитингах, полиэтилен или термомодифицированный полиэтилен.

Обратите внимание! На входе и на выходе желательно установить шаровые краны. Это позволит снять теплообменник или газовый котел без слива теплоносителя.
