Требований к помещению и вентиляции, а также настенный газовый котел

Стоимость установки настенного газового котла

Список работ
Цена

Установка котла настенного типаНавеска агрегата на стену, подключение к существующему трубопроводу газоснабжения
менее 40 кВт
15000 руб. Монтаж группы безопасности котла (если она не интегрирована в котел)
2500 руб. Установка циркуляционного насоса (дополнительного)
3090 руб. Установка расширительного бака
до 40 литров
3000 руб. более 40 литров
3500 руб. Гидравлическая обвязка котельнойПайка труб (или их сварка + покраска), установка запорно-регулирующей арматуры, клапанов, фильтров
Полипропилен
От 5000 руб. Медь
От 7000 руб. Сталь
от 15000 руб. Монтаж коаксиального дымохода (без сверления отверстий), подсоединение его к котлу
от 5000 руб. Монтаж традиционного дымохода (без кровельных и общестроительных работ)Сборка дымохода, подключение
от 15000 руб. Установка системы дистанционного мониторинга и управления (GSM или LAN модули)Подключение модуля, настройка основных рабочих параметров
7000 руб. Установка дополнительной системы автоматики котлаПодключение системы автоматического управления, настройка и отладка параметров работы
4900 руб. Монтаж электрической обвязки котельного оборудованияОрганизация системы электроснабжения в помещение (установка автоматов, прокладка электрического кабеля)Подсоединение к электросети всего потребляющего электроэнергию оборудования (котел, датчики, циркуляционные насосы, прочее), установка стабилизатора напряжения
от 7000 руб. ПусконаладкаПроведение испытаний – проверка давления, проверка протечки теплоносителя, проверка системы автоматики, прочие испытанияЗапуск котла, проверка корректности функционирования в основных режимах, прочее. При необходимости – отладка
от 7000 руб. Заказать

В таблице содержится ориентировочная стоимость установки газового котла.

Для определения точной цены для Вашего дома можно:

Позвонить нам +7(495) 789-80-79 или отправить заявку на расчет

Смета на котельную складывается из цены самого оборудования, материалов и оплаты выполненных работ. Конструкция большинства моделей котельного оборудования размещаемого на стенах уже предусматривает наличие циркуляционного насоса, расширительного бака, теплообменника для нагрева горячей воды и клапанов безопасности. Поэтому для выполнения работ придется купить только 3 или 4 шаровых крана, водяной фильтр и возможно комплект дымовых труб, если они не поставляются в комплекте или их длины недостаточно.

Работы по обустройству котельного оборудования включают в себя:

• Этап проектирования
• Установка газового котла на стену
• Обустройство дымохода
• Подключение к трубам отопления
• Первый пуск и наладку

Запуск

Проведена установка двухконтурного котла, после проверки его состояния наполняется система, спешить не нужно, если минимально открыть подачу жидкости, то скопления воздушных масс будет незначительным, что облегчит дальнейшую регулировку.

Перед пуском газового оборудования необходимо взглянуть на давление в системе, для каждой модели предусмотрены индивидуальные показатели. Специалисты советуют спустить некоторую часть воды с насоса, для этого потребуется снять лицевую панель, если уверенности в собственных силах нет, лучше обратиться к профессионалам. После чего можно производить розжиг и наблюдать за производительностью, задавая специальные программы для пользователя.

Стоимость монтажа газовых котлов

Сметные расценки определяются рядом технических факторов, в число которых входит тепловая мощность и количество оборудования, конструкция дымовых каналов и труб, число контуров систем отопления и горячего водоснабжения.

Проверка системы

После того, как подключение к системе отопления газового котла завершено, необходимо провести еще одно важное мероприятие – проверку всех соединений на предмет утечек.

Здесь есть несколько важных особенностей:

• Надежность всех жидкостных коммуникаций проверяется в первую очередь пробным наполнением системы. Оборудование не включается, просто осматриваются все сопряжения на предмет протечек. Даже малейшая влажность говорит о том, что соединение сделано некачественно и его следует либо подтянуть, либо и вовсе переделать (в случаях, когда резьба повреждена).
• Газовая подводка проверяется по-другому: открывается вентиль, и все соединения обрабатываются раствором мыльной воды. Даже малейшая утечка будет хорошо заметна, так как будут образовываться пузырьки. У специалистов есть приборы контроля, но простая мыльная вода является не менее точным показателем герметичности, ведь этот метод проверен на протяжении десятилетий.
• Первый запуск отопительного оборудования осуществляется с обязательным присутствием специалиста из органов надзора за газовым оборудованием. Если вы запустите систему самостоятельно, то могут возникнуть проблемы со вводом в эксплуатацию и получением разрешения на использование коммуникаций.

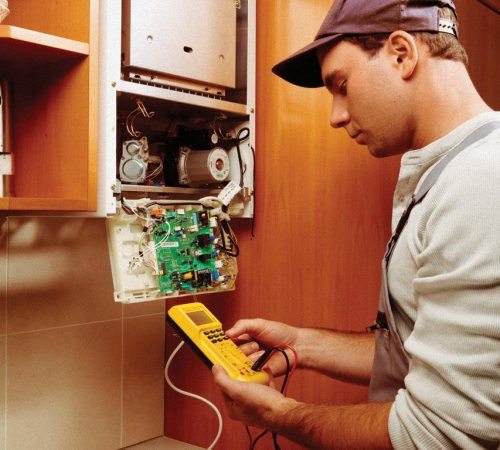

Специалисты проверяют все системы и замеряют показатели перед пуском оборудования в работу

Чтобы подключить газовый котел, надо внимательно изучить рекомендации поставщика оборудования, а также учитывать все требования, предъявляемые надзорными органами, только так можно гарантировать работоспособность и безопасность системы.

Рекомендуем просмотреть видео, в котором некоторые важные моменты процесса разъяснены более подробно и показаны наглядно.

Сроки

Подключение к газовой сети — довольно долгий процесс. И основное время занимает не сам монтаж, а вопросы, связанные с документацией.

Технические условия выдают в течение 14 дней после приёма заявления. Разработка занимает 1—3 недели. Согласование длится дольше.

Ответа приходится ждать в среднем от 3 недель до 3 месяцев. Если проект не принят, приходится его исправлять и подавать заново.

Когда все работы выполнены, заключают договор на подключение к газопроводу. Этого приходится ждать до 30 дней.

Дольше всего приходится ждать согласования. Поэтому желательно сразу составлять документацию правильно, в соответствии с условиями и СНиПами. То есть требуется правильно выбрать компанию, которая имеет опыт разработки и согласования именно в данном районе.

Нормативные документы и органы надзора

Все правила и требования к установке газового котла в частном доме указаны в:

• СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование»;
• МДС 41.2-2000 «Инструкция по размещению тепловых агрегатов, предназначенных для отопления и горячего водоснабжения одноквартирных или блокированных жилых домов»
• СНиП 42-01-2002 «Газораспределительные системы»;
• СНиП 21-01-97 «Пожарная безопасность зданий и сооружений».

Изучать весь перечень документов досконально не обязательно. В данной статье мы изложим все самые необходимые требования к помещению, вентиляции и дымоходу. Проверку на соответствие требованиям производят специалисты местной газовой службы, обычно это «Горгаз», реже – «Облгаз» или «Райгаз».

Именно в местной газовой службе нужно оформить все необходимые документы (о них далее), заключить договор на обслуживание газового котла, пригласить их специалистов для проверки на соответствие требованиям, подключения котла к газовой магистрали, его наладке и первого запуска.

Обратите внимание, что первый запуск также должны производить исключительно сертифицированные специалисты газовой службы, которые поставят в паспорт котла соответствующий штамп: без него производители обычно отказывают в гарантийных обязательствах.

Монтаж газового котла

Теперь давайте посмотрим, как специалисты производят установку котлов. Напоминаем, что браться за такую работу своими руками можно только с разрешения контролирующего органа.

Таблица 1. Монтаж газового котла

Шаги, фотоОписание Начинаем с разметки. В этом примере мастера будут вешать настенный котел. В комплекте с ним обычно идет бумажный шаблон, который необходимо прикрепить на стену, сориентировав его по горизонтальному уровню. На шаблоне будут показаны точки крепления котла и монтажной планки под него, а также место выводы для дымохода. Совет! Дымоход можно направлять и в другую сторону. Далее по разметке насверливаем отверстия под крепеж и бурим проход в стене под дымоход. Если стена очень толстая, то советуем обратиться в организацию, занимающуюся алмазным бурением. Они сделают вам максимально ровное и красивое отверстие, в самые короткие сроки. Далее устанавливаем в отверстия пластиковые дюбеля, и на саморезы крепим монтажную планку. Эта деталь идет в комплекте с подавляющим числом моделей. Вешаем котел на стену, попадая монтажными крючками в ответные отверстия на корпусе агрегата. Снизу предусмотрена еще пара отверстий, чтобы закрепить котел окончательно и избавить его от возможных вибраций. Все входные и выходные патрубки в навесных котлах располагаются снизу. Первым подключается газовый контур – смотрите на маркировку и обращайтесь к инструкции котла, чтобы точно знать, что и где находится. На вводной патрубок накручиваем газовый кран. Предварительно резьбу можно уплотнить желтой фум лентой. Убедитесь, что в гайке имеется паронитовая прокладка. Качественно затяните соединение гаечными ключами. Далее на кран подключите гибкую подводку от газовой трубы – правила соединения те же. Внимание! Используйте только специальные подводки для газа. Лучше всего взять сильфонный стальной шланг. Далее подключаются контуры на отопление и ГВС. Опять же, смотрите маркировку. Если ваш котел одноконтурный, то у него будет всего 2 патрубка. В двухконтурном их 4. На отопление подключается подача и обратка, а на водоснабжение подача холодной воды и разводка до сантехнических приборов. На этом входе устанавливается фильтр механической очистки, который периодически придется ревизовать. Такую же примочку можно сделать и на обратке от СО. Подобные меры будут надежно защищать теплообменники котла от засорения. Правильный порядок сборки дымохода вам подскажет инструкция – различия есть от модели к модели, но, в общем, процесс идет так. Во внутренний патрубок котла вставляется манжета, которая эффективно отделит притяжную часть трубы от вытяжной. Затем одевается переходное колено. В стене труба будет свободно находиться в замурованной металлической гильзе – это обязательное условие. Все соединения дополнительно фиксируются прорезиненными хомутами. Гильза прикрывается при помощи резиновой декоративной накладки.

Далее котел подключается к электричеству и производится его первая настройка и запуск. Читайте об этом также в инструкции от производителя.

После установки вас должны снова посетить работники Горгаза и выполнить опрессовку – проверку герметичности всех соединений.

Видео — Установка газового котла

Цена на проектирование и монтаж зависит от региона и организации, в которую вы обратитесь. В Москве суммарная стоимость установки газового котла в среднем 9 000- 20 000 рублей. В СПб – 7 500-15 000 руб. В регионах еще дешевле.

При определенных базовых навыках, можно сэкономить до половины суммы, смонтировав автономную систему отопления и подключив к ней газовый котел самостоятельно, а газовиков вызвав только для проверки, подключения к газовой магистрали и первого пуска.

Нормы установки газового котла

Для установки газовых котлов большой мощности требуется отдельное помещение

Чтобы при приеме газового котла в эксплуатацию не возникло проблем, необходимо место установки выбрать в соответствии с действующими нормами. Установка газового котла в частном доме регламентируется СНиП 31-02-2001, в многоквартирных домах прописаны в СНиП 2.

Для частных домов

По нормам газовый котел может быть установлен в вентилируемом помещении, которое находится:

• на первом этаже дома;
• в цокольном или подвальном этаже;
• на чердаке:
• газовые котлы мощностью до 35 кВт (по МДС 41.2-2000 до 60 кВт) можно устанавливать на кухне.

Для установки котлов на кухне в настоящее время действуют сразу две нормы. В одном документе размещать можно отопительные приборы мощностью не более 35 кВт, в другом — не более 60 кВт. Нормы прописаны только для отопительных приборов. Газовые плиты + другая техника, использующая газ не учитывается.

Схема расположения газового котла<

Как сделать? Необходимо узнать какой нормы придерживаются в местном ГорГазе. Ведь именно их представители будут принимать оборудование в эксплуатацию. Все расчеты должен сделать вам проектировщик, но знать это нужно — вам предстоит готовить помещение под установку.

Где ставить

Теперь о том, где и как можно располагать газовое оборудование разной мощности. Речь пойдет о газовых котлах и колонках, мощность их суммируется:

• при мощности до 150 кВт включительно — в отдельном помещении на любом этаже, в том числе в подвальном и цокольном;
• от 151 кВт до 350 кВт включительно — в отдельном помещении первого, подвального или цокольного этажа, а также в отдельном пристроенном помещении.

Более мощные установки в частных домах не используются.

https://youtube.com/watch?v=164QtyXdZJc%3Ffeature%3Doembed

Требования к кухням, на которых устанавливается газовый котел

При размещении на кухне проточного газового водонагревателя или отопительного котла на газу мощностью до 60 кВт, помещение должно отвечать следующим нормам:

• Объем помещения должен быть не менее 15 кубометров, плюс 1 кубометр на каждый киловатт мощности газового котла.
• Высота потолка — не менее 2,5 м.
• Наличие вентиляции:
  вытяжка производительностью не менее трехкратного объема помещения;приток такой же, плюс воздух на горение.
• вытяжка производительностью не менее трехкратного объема помещения;
• приток такой же, плюс воздух на горение.
• Наличие окна с форточкой. Площадь окна зависит от толщины стекла. При стекле толщиной 3 мм площадь одного стекла (только стекла) не должна быть меньше 0,8 м², при толщине 4 мм — не менее 1 м², стекло 5 мм — 1,5 м².
• В нижней части двери необходимо вентиляционное отверстие (решетка или зазор между дверью и полом) размером не менее 0,025 м².

Организация отведения продуктов горения в напольном газовом котле

Есть еще одно, которое в нормах не прописано, но которое существует: установка газового котла разрешена только в помещении с дверьми. В свете последних тенденций — убирать перегородки, а вместо дверей делать арки — это может быть проблемой. Без двери разрешение не подпишут. Выход — поставить раздвижные (откатные) или складные двери. Еще один вариант — стеклянные двери. Они не «грузят» интерьер, но их воспринимают именно как двери.

Все эти требования выполнять обязательно. С нарушениями вам просто не подпишут акт приемки.

Требования к отдельным помещениям

Требования к отдельным котельным похожи, но есть и некоторые отличия:

• Высота потолков — не менее 2,5 м;
• Объем и площадь помещения определяются удобством обслуживания, но не должны быть меньше 15 м³.
• Стены, ведущие в смежные помещения, должны иметь предел огнестойкости 0,75 ч и нулевым пределом распространения огня по конструкции (кирпич, бетон, строительные блоки).
• Вытяжка с теми же требованиями: на оттока — трехкратный обмен, на приток в том же объеме, плюс воздух на горение.
• В помещении должно быть окно. Площадь стекла — не менее 0,03 м² на один кубометр объема.

Если оборудование устанавливается мощностью от 150 кВт, одно из обязательных условий — наличие выхода на улицу. Может быть оборудован второй выход — в подсобное помещение (не жилое). Это может быть кладовая или коридор. Двери должны быть противопожарные.

Так выводят дымоход от настенного газового котла с закрытой камерой сгорания

Обратите внимание, что при расчете окон считается площадь стекла, а не размеры оконного проема. Причем в некоторых случаях требуют наличие хотя бы одного стекла с площадью не менее 0,8 квадратного метра. Если увеличивать окна проблематично, в можно сделать подобное окно в двери (в нормативе не сказано, что оно должно быть в стене).

Как пристраивать котельные

Иногда в доме нет возможности выделить отдельное помещение. В этом случае котельную пристраивают. Нормы по высоте потолков, объему, остеклению и вентиляции остаются такими же, как и для отдельных помещений, только добавляются еще специфические нормы:

• Пристраивается котельная к сплошной стене. До ближайшего окна или двери должно быть не менее метра.
• Стены должны быть негорючими. Это значит, что они должны обеспечивать 0,75 часа до воспламенения (45 минут). Такие материалы — кирпич, бетон, ракушняк, шлакоблок, пено и газо бетон.
• Стены пристройки не должны быть объединены с основным зданием. То есть, фундамент делается отдельным, несвязным, строятся все четыре стены.

Пристройка должна строится на несвязном фундаменте

Учтите, что пристройку необходимо регистрировать. Без официальных документов на нее вам никто газ не проведет. И еще: при ее проектировании закладывайте все нормы без отклонений, иначе не примут. Если установка газового котла планируется в уже имеющемся помещении, на некоторые отклонения могут закрыть глаза или предложить определенную компенсацию (при недостающем объеме, высоте потолков могут попросить увеличить площадь остекления). Для вновь строящихся зданий и пристроек таких уступок нет: в них должны быть заложены все нормативы.

Объединенные кухни

Сегодня стало модным иметь квартиры-студии или объединять кухню с гостиной. Получается единое большое пространство, в котором легко реализовать дизайнерские идеи. Но, газовая служба расценивает такое помещение как жилое и ставить газовое оборудование запрещает.

Установить газовый котел на кухне можно лишь при наличии работающей вентиляции и дверей

С квартирой-студией решить проблему не удастся, а с объединенной выход есть. Если вы только планируете объединение кухни и гостиной, при оформлении документов полученное помещение назовите кухня-столовая. Это помещение не жилое, так что ограничений не будет. Если бумаги уже оформлены, можно попытаться их переделать или пойти другим путем — установить раздвижную перегородку. Правда, и в этом случае потребуется переделка документов.

https://youtube.com/watch?v=ANWoW8VFGzg%3Ffeature%3Doembed

Пошаговая инструкция по получению разрешения на установку

• Идем в местную организацию-поставщик газа, оформляем и отдаем там заявление на установку в квартире газового котла. Через некоторое время они должны выдать заключение о технической возможности установки и подключения котлоагрегата.
• Теперь необходимо получить заключение о надлежащем состоянии вентиляции. Адрес организации, занимающейся проверкой вентиляционных каналов, можно узнать в органах пожарного надзора или в ЖКХ (тут же обычно можно узнать адреса и прочих необходимых организаций). Если вентиляция в порядке – получаем разрешение, если не соответствует требованиям – получаем заключение о необходимом перечне работ, выполняем их и снова сдаем на проверку специалистам, которые уже выдадут разрешение.
• Заказываем проект в местном «Горгазе» или любом проектном бюро, имеющем право на проведение подобных работ. На этом этапе уже необходимо определиться с моделью газового котла и счетчика, поскольку проект составляется в соответствии с их техническими характеристиками. Изменения в проект внести довольно трудно, а после его подписания и вовсе невозможно (создается новый). Покупать при этом котел и счетчик пока не обязательно.
• Направляемся в местную теплосеть и подаем заявление об отказе от центрального отопления (и, при необходимости, горячего водоснабжения). Приходить сюда нужно уже с готовым проектом переделки (установки газового котла). Также вам потребуются: правоустанавливающие документы на квартиру; техпаспорт помещения; письменное согласие на отключение всех членов семьи.
• Обращаемся к газовикам («Горгаз») и заключаем договор на обслуживание котла. Также передаем на утверждение проект, после его утверждения можно провести работы по монтажу индивидуальной отопительной системы самостоятельно или доверить проведение работ «Горгазу». На этом этапе проводится отсоединение от теплосети, устанавливается котел и газовый счетчик. Обратите внимание, что работы проводятся вне отопительного сезона, поскольку требуется слив воды из отопительной системы всего дома. Котел устанавливается без подключения к газовой магистрали.
• После выполнения всех работ, необходимо обратиться в «Горгаз» для получения акта приема работ по переоборудованию. Также газовики подключают котел к газовой магистрали, проведут наладку и первый запуск газового котла, поставят в паспорте модели соответствующий штамп (без этого гарантия на котлоагрегат будет недействительной).

Весь процесс желательно начинать проводить весной, максимум в июне. В среднем он занимает от 2 до 3 месяцев, важно успеть до начала отопительного сезона. Процесс может незначительно отличаться в зависимости от региона, например, дополнительно может потребоваться подписанный акт пожарной безопасности или финальное согласование всех работ в администрации. При необходимости вас уведомит одна из организаций.

Финишные работы по установке и подключению газового котла

Подключение к системе отопления газового котла практически завершено, все системы подсоединены и в норме. Но не стоит спешить и сразу же, запускать котел в работу – спешка в данной ситуации неприемлема, так как от качества работы отопительного оборудования зависит не только нормальная функциональность системы, но еще и безопасность проживания людей.

Именно поэтому для начала необходимо тщательно проверить и убедиться, что все работы выполнены верно и с учетом существующих требований. Вода нигде не должна протекать, а газ сочиться – это все приводит к негативным последствиям.

Если воду видно сразу – она попросту сочится из неплотных соединений – то вот газовую магистраль нужно будет намочить мыльным раствором и смотреть за появлением пузырьков воздуха.

Как правило, если все этапы подключения газового котла к отопительной системе дома выполнены правильно, то проблем возникнуть не должно вообще – это факт, который проверен многими потребителями.

ВАЖНО! В том случае, если найдены, хотя бы какие-то мелкие отклонения от нормы и требований к процессу установки газового котла отопления, незамедлительно следует их устранить. В противном случае эксплуатация оборудования будет не только неэффективной, но еще и опасной.

Первый запуск газового котла лучше проводить совместно со специалистами-газовщиками. Конечно же, можно обойтись и без помощи мастеров, но в таком случае невозможно будет получить разрешение специализированных органов.

https://youtube.com/watch?v=YqKlvPmDw-E%3Fshowinfo%3D0

К тому же, специалисты-газовщики, осмотрев всю систему отопления, в которой используется газовый котел, смогут указать владельцу дома, что именно сделано неверно и объяснят, к чему именно это может привести в будущем.

Консультации квалифицированных мастеров в вопросах газового отопления – вынужденная мера, ведь это само по себе опасное оборудование, халатное отношение к которому может привести к ЛЕТАЛЬНЫМ последствиям.

Правила установки газового котла в квартире многоквартирного дома

Наиболее рациональным, практичным и часто используемым вариантом является расположение отопительного оборудования на кухне. Зачастую она уже соответствует необходимым требованиям к помещению, на кухне имеется подводка воды и газа. В жилых комнатах и ванной устанавливать газовый котел однозначно нельзя. Что касается тамбура, коридора и прочих подобных помещений: в более, чем 90% случаев они не соответствуют СНиП 42-01 и МДС 41. 2-2000, т. попросту не подходят по требованиям.

В любом случае, всегда можно получить подробное техническое заключение, оформив и подав соответствующее заявление в местное отделение «Горгаза». Это действие все равно является обязательным в алгоритме получения разрешения подключения котла.

Требования к помещению

Схематическое изображение требований к помещению.

В соответствии с требованиями СНиП 42-01 и МДС 41. 2-2000 в помещении, где устанавливается газоиспользующее оборудование должны быть:

• высота потолка – не менее 2,5 м (площадь помещения более 4 м2);
• наличие открываемого окна площадью 0,03 м2 на каждый куб. метр объема помещения (а также конструкции с пределом огнестойкости не менее REI 45, ограждающие помещение от соседних);
• перед котлом должно оставаться свободное пространство в 1 метр;
• наличие двери шириной не менее 80 см и зазором снизу не менее 2 см;
• наличие вентиляции из расчета – вытяжка в объеме 3-х кратного воздухообмена помещения в час, приток в объеме вытяжки + объем воздуха на сгорание газа.

Требования к дымоходу

В строительных нормах и правилах, существуют и требования к дымоходу газового котла. Местная компания-поставщик газа не примет котел и не допустит его подключение к газовой магистрали, если газоход не соответствует нижеописанным требованиям:

• сечение отводящего канала не должно быть меньше сечения соответствующего патрубка котла;
• газовые котлы с верхним патрубком отвода должны быть присоединены вертикальным участком не менее 25 см, только после него допустимы изгибы;
• на всем протяжении дымохода допустимо не более 3 колен;
• между выводом дымохода через стену и потолком должно быть не менее 20 см;
• продукты из открытых камер сгорания выводятся в дымоход, а из закрытых камер сгорания – как в дымоход, так и на улицу через коаксиальный (двухтрубный) дымоход.

Установка настенного газового котла своими руками

Когда документы получены и помещение готово, до начала работ остаётся несколько шагов, в результате которых домовладелец подготовит все необходимое.

Важно отметить, что перед выполнением нижеописанных пунктов нужно внимательно ознакомиться со схемой монтажа котла, которая прилагается к нему в комплекте.

Выбор материалов

Список необходимых материалов:

• Листы асбестовой или базальтовой ваты для термоизоляции горючих материалов, например, стен деревянного дома.
• Стальные листы, требующиеся в количестве одного-двух штук для выполнения щита на стене, на который будет крепиться газовый котёл.
• Детали дымохода, рассчитать количество которых нужно по проектной длине: в этом помогут специалисты, составлявшие проект монтажа.
• Трубы для гидравлической обвязки котла: их число также рассчитывается в проекте.
• К трубам понадобятся переходники, краны и прочие сопутствующие материалы, но главным из них можно назвать уплотнитель — без него гораздо выше вероятности протечек.
• Для правильной работы электрического газового котла на автоматике понадобится блок бесперебойного питания.

Фото 1. Блок бесперебойного питания модели Slim 300, настенный, мощность 300 Ватт, производитель — «Ecovolt».

Подготовка инструментов

Хоть монтаж газового котла не так уж и прост, но он не требует большего числа специализированных инструментов. Все сложные и непосильные одному домовладельцу работы — к примеру, проведение и подключение газопровода, — выполнят сотрудники газовой службы. Для остальных же манипуляций нужны:

• Перфоратор, а к нему — набор свёрл.
• Набор гаечных ключей.
• Разводной ключ.
• Отвёртки для монтажа дополнительных устройств внутри самого оборудования.
• Резак для труб или бокорезы, если ширина раскрытия их лезвий больше, чем диаметр трубы.
• Кронштейны, дюбеля, болты и саморезы для креплений.
• Набор ключей для газового оборудования.
• Газовый кран.
• Несколько различных фильтров для воды, устанавливаемых на гидравлическую обмотку.
• Строительный уровень и отвес — для определения правильного положения устройства на стене.
• Газовый счётчик.
• Шаровые краны.

Предварительные работы в помещении

До начала непосредственного монтажа нужно провести некоторые действия для подготовки помещения к установке газового котла.

Сначала необходимо обработать все стены котельной негорючей смолой или термозащитным средством, если они деревянные. Если же стены бетонные или кирпичные, то можно обойтись без этой меры предосторожности.

Монтаж самого агрегата производится не прямо на стену, а на щит, который сооружается из слоя базальтовой ваты, покрытой стальным листом так, чтобы от каждого края устройства до стены было не менее 10 см стального листа.

Важно отметить выбор стены для установки: если это тонкий деревянный профиль, то с обратной стороны стены сооружается скелет для придания прочности конструкции.

В самой котельной должно быть отверстие для дымохода (коаксиального или классического), которое, если оно отсутствует, нужно прорубить ещё до установки котла. Затем на стене закрепляется кронштейн, на который и будет помещён газовый котёл. Обычно в комплекте с ним поставляется трафарет для удобства разметки крепёжных отверстий.

Важно! При подготовительных работах нужно не забыть про вентиляцию, которая будет поставлять свежий воздух в котельную для поддержания пламени горелки, если она открытого типа, и позволит разбавить концентрацию газа при утечке.

Монтаж системы дымоудаления

При сгорании внутри топки будет выделяться некоторое количество угарного газа, который может со временем заполнить помещение. Чтобы избежать этого, применяют обыкновенные дымоотводы. Необязательно проводить трубу через весь дом и потом ещё сооружать дымоход, чтобы отвести продукты горения газа. Кроме того, это грозит переплатой за количество используемого материала и недостаточно тягой из-за слишком длинной трубы.

Для нормальной работы дымохода достаточно использовать коаксиальную систему, которая идеально подходит для закрытых систем сгорания.

При такой конструкции дымохода и котла отходы горения будут выводится через наружную секцию трубы, а воздух для поддержания пламени проходить через внутреннюю.

Вверху изделия помещается специальное отверстие для отвода дыма. От него и до проделанной в стене дыры нужно будет провести коаксиальный дымоход, после чего проверить герметичность стыков труб как между собой, так и с котлом.

Обвязка навесного котла

Здесь вряд ли получится справиться одному, поскольку нужно будет и удерживать оборудование, и производить его крепление к стене. С напарником работа пойдёт гораздо эффективнее и быстрее.

Важно! Все трубы и магистрали котла перед установкой прочищаются водой или сжатым воздухом.

Котёл помещается на прикреплённый к стене кронштейн, используя отвес и строительный уровень для уверенности в отсутствии наклонов: оборудование должно быть закреплено точно перпендикулярно полу котельной на расстоянии не менее 100 см.

К закреплённому на стене котлу подсоединяется дополнительное оборудование (бойлер, генератор, расширительный бак, блок бесперебойного питания и т. ) с помощью труб и электрических сетей.

Этот процесс называется созданием обвязки котла. Только когда гидравлическая и электрическая обвязки будут готовы, агрегат соединяется с отоплением и подключается к газовой магистрали, но газ туда до проверки не подаётся.

Первый запуск

Первый запуск настенного газового котла должен производить сертифицированный специалист. Он произведет все необходимые настройки и проверит работу системы (подробнее: «Как запустить газовый котел впервые «).

В процессе выполнения пуско-наладочных мероприятий имеется возможность задать интересующие вопросы профессионалу по использованию отопительного газового оборудования.

После завершения работы по вводу в эксплуатацию подписывается акт.

Как вам статья?

В строительных нормах и правилах также указаны и требования к дымоходу:

• сечение отводящей трубы должно соответствовать или быть больше сечения отводящего патрубка котла;
• материал дымоходной отводящей трубы – нержавеющая или углеродистая листовая сталь, использование асбеста и прочих слоистых материалов возможно лишь на расстоянии свыше 50 см от отводящего патрубка котла;
• газовые котлы, у которых отводящий патрубок находится сверху, должны быть присоединены вертикальным участком длинной не менее 25 см, только после него возможны изгибы;
• на все протяжение дымохода допускается не более 3 колен;
• между местом вывода дымохода через стену и потолком должно быть не менее 20 см;
• высота дымохода должна обеспечивать должную силу естественной тяги (см. фото).

Оптимальная высота дымохода согласно СНиП 41-01-2003.
