Схема подключения одноконтурного и двухконтурного бойлера косвенного нагрева, работающего на газе, с рециркуляцией

Варианты схем обвязки

В зависимости от расположения узлов и особенностей контуров отопления применяются различные схемы обвязки.

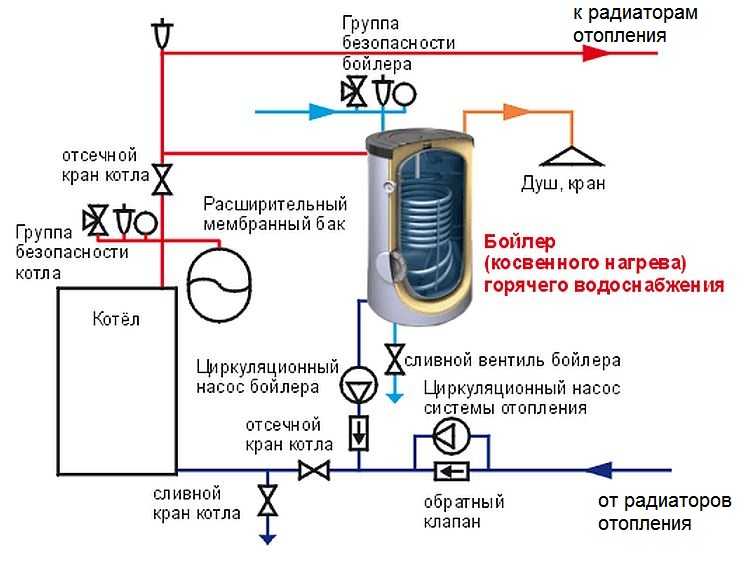

С двумя циркуляционными насосами

В случае, если котел и бойлер были установлены параллельно, для каждого из потоков будет использоваться отдельный насос.

Около каждого из них необходимо поставить по обратному клапану.

С гидравлической стрелкой

Для распределения тепла в равной степени между несколькими потоками отопления используют гидравлические системы со стрелкой.

Их применение уничтожает перепады давления в различных контурах.

Трехходовой клапан с сервоприводом

Данный клапан регулирует распределение теплоносителя между контуром ГВС и контуром отопления в автоматическом режиме.

Метод возвратной рециркуляции в системе ГВС

Для более быстро нагрева воды ГВС используется метод рециркуляции с образованием кольцевой системы.

Для полноценной ее работы потребуется установить: обратный клапан, клапан предохранения от избытка давления, бачок расширения, автоматический отвод воздуха.

С какими трудностями можно столкнуться

Нужен ли бойлер для двухконтурного газового котла в частном доме, решает каждый потребитель в отдельности. Рассмотрим, с какими трудностями можно столкнуться во время осуществления монтажных работ. Прежде всего, в установке появляется большое количество различных соединений, кранов и дополнительных агрегатов. Каждое соединение несет в себе опасность возникновения утечки жидкости, поэтому пользователю нужно их регулярно осматривать. Также приобретение дополнительных компонентов увеличивают конечную сумму затрат на конструкцию. Бойлер нужно ежегодно обслуживать, чтобы он проработал как можно дольше. Для монтажа конструкции нужно выделить много места. Вся обвязка будет обладать большими габаритами. Если пользователь не уверен в собственных силах, то лучше не заниматься монтажными работами самостоятельно. Опытные специалисты помогут подобрать подходящую модель и спроектировать всю установку.

Схематическое изображение подключения элементов

Нюансы устройства обвязки

Проще делать разводку и обвязку, если бойлер КН устанавливают вместе с котлом, насосами другим оборудованием, участвующим в сборке системы ГВС. Врезать дополнительное устройство уже в существующую сеть гораздо труднее.

В любом случае, для нормальной работы приборов придется выполнить ряд правил:

• правильно выбрать место установки – как можно ближе к котлу;
• обеспечить ровную поверхность для монтажа бойлера;
• для защиты от теплового расширения установить мембранный гидроаккумулятор (на выходе нагретой воды), объем которого не менее 1/10 от объема БКН;
• оснастить каждый контур шаровым краном – для удобного и безопасного обслуживания приборов (например, трехходового клапана, насоса или самого бойлера);
• для защиты от противотока на трубах подачи воды установить обратные клапаны;
• улучшить качество воды путем врезки фильтров;
• грамотно расположить насос (или несколько насосов) – ось двигателя должна находиться в горизонтальном положении.

В целях безопасности нельзя пытаться закреплять тяжелые устройства на гипсокартонных или тонких деревянных перегородках. Подходящими являются стены из бетона и кирпича. Кронштейны или другие виды держателей закрепляют скобами, анкерами, дюбелями.

Вне зависимости от вида устройства – напольного или настенного – при возможности его монтируют выше уровня, на котором установлен котел, либо на таком же уровне. Для напольного можно сделать постамент или прочную подставку до 1 м высотой

При установке патрубки направляют в сторону котла (даже если маскируют в задней части или за фальшстеной). Нельзя использовать ненадежное оборудование, например, гофрированные шланги, которые не выдерживают давления и напора воды.

Для нормальной работы накопительного водонагревателя косвенного нагрева в обвязку должны быть включены следующие функциональные устройства:

Фото из

Сложная техническая система должна быть оснащена насосами, подающими к кранам горячую санитарную воду и стимулирующими движение теплоносителя по отопительной ветке, а также по контуру нагрева воды в бойлере

Холодная вода, поступающая из общего или автономного водопровода, перед подачей в бойлер должна пройти очистку через грязевик или систему фильтров, разрушающих известковые соли. Фильтрация предупредит образование минерального осадка

После грязевика или системы фильтрации воды должен стоять редуктор давления. Однако нужен он только в случае, если давления в ветке превышает 6 бар

Перед входом холодной воды в бойлер необходим обратный клапан, который предотвратит обратное движение потока

Для того чтобы у нагревающейся воды был резерв на расширение в период, когда ее не используют, в обвязку включают расширительный бачок и предохранительный клапан для сброса давления

Чтобы в краны не поступала излишне горячая вода, угрожающая ожогами, в контур нужно установить трехходовый смесительный клапан. Он будет подмешивать к горячей воде порции холодной, в итоге на водоразборе будет вода необходимой пользователю температуры

Для того чтобы в «рубашку» обогревающую санитарную воду теплоноситель из отопления поступал только тогда, когда в нем имеется необходимость, устанавливается двухходовый термостат. Сервер его соединяется с датчиком температуры водонагревателя

Если расход горячей воды в доме достаточно велик, желательно приобрести бойлер с встроенным дополнительным проточным водонагревателем или купить отдельный прибор и включить его в ветку поставки горячей воды. В случае ее нехватки в работу включится миниатюрный проточник и спасет ситуацию

Циркуляционные и нагнетающие насосы

Грязевик для очистки холодной воды

Редуктор давления воды в водоснабжении

Обратный клапан перед входом в бойлер

Предохранительный клапан и мембранный бачок

Трехходовое смесительное устройство

Двухходовый термостат контура отопления

Дополнительный проточный теплообменник

Подключение с 2 насосами

Чтобы понять, как подключить бойлер косвенного нагрева к одноконтурному газовому котлу с 2 насосами, следует выяснить принцип взаимодействия двух систем:

• На подающей магистрали каждой системы – отопления и ГВС монтируется по 1 насосу, каждый из которых работает независимо друг от друга.
• Трёхходовой клапан в системе не ставится, а все разветвления контура сопрягаются при помощи тройниковых фитингов.
• Автоматика контролирует скорость циркуляции теплоносителя таким образом, что потоки с разными температурными параметрами почти не смешиваются.

Такая система идеально работает в летнее время, когда отопление уже не требуется – один из насосов просто отключается, котёл работает в экономном режиме исключительно на нужды ГВС.

Подключение с двумя циркуляционными насосами

Типы подключения оборудования

Если пользователя интересует, как подключить бойлер к двухконтурному газовому котлу, рассмотрим основные варианты осуществления монтажа элементов. Не каждый человек задумывается над соединением этих двух элементов – бойлера и котла. Однако, такая установка поможет сэкономить семейный бюджет. Если пользователь решит установить бойлер косвенного нагрева, то он сможет значительно сэкономить расход топлива. Такая установка для подогрева жидкости не использует энергию. Однако, подача горячего теплоносителя прекращается, если котел отключен. Поэтому многие специалисты советуют монтировать электрические приборы. Посмотреть особенности осуществления монтажных работ можно в видео

https://youtube.com/watch?v=jKbTl7CfOpI%3Frel%3D0

Одним из вариантов монтажа является подсоединение элементов через трехходовый клапан. Он помогает обеспечить подачу горячего теплоносителя из котла, при этом можно сэкономить расход энергии. Управление движением жидкости осуществляется с помощью автоматики. Как только теплоноситель нагреется до определенного параметра температуры, клапан отключает подачу горячей жидкости. В это время котел будет работать на обогрев помещения. Когда вода смешивается в емкости с холодной, радиаторы остыть не успевают. Однако, если у вас большая семья, нужно монтировать мощное оборудования. Иначе горячей жидкости на всех членов семьи может не хватить. В радиаторы будет попадать горячий теплоноситель только после того, как заполнится вся емкость бойлера. Обратите внимание! Когда вы подключаете дополнительные датчики для установки необходимой температуры, проследите за тем, чтобы она была на десять градусов ниже, чем в котле.

Схематическое изображение подсоединения элементов

Также желательно в конструкцию установить байпас. Он обеспечит комфортное обслуживание всей установки. Можно подсоединить бойлер к котлу с помощью двух циркулярников. Такую конструкцию сложно самому спроектировать, но ей пользоваться удобнее. Благодаря постоянному перемещению теплоносителя, из крана будет подаваться горячая жидкость. Ее не нужно спускать, а обогрев помещений будет осуществляться постоянно. На этот процесс не оказывает влияния использование теплоносителя. Один циркулярник необходим для осуществления циркуляции жидкости по установке. Если конструкция будет замкнутой, в теплоноситель можно добавить специальное вещество для увеличения периода использования агрегатов. Все оборудование оснащено автоматикой. Насосное оборудование обеспечивает создание приемлемого микроклимата в комнате за короткий промежуток времени. Ознакомиться с основными ошибками во время монтажа агрегата можно в видео

https://youtube.com/watch?v=3px22WpEvzo%3Frel%3D0

Второй циркулярник обеспечивает осуществление рециркуляции в установке. Монтируется оборудование после всех точек для забора жидкости. Остывший теплоноситель будет возвращаться обратно в бойлер. Если у вас установлена модель косвенного нагрева, то для осуществления рециркуляции существует отдельный ввод. Монтаж оборудования через гидравлическую стрелку помогает выровнять скорость и давление жидкости в различных контурах. Это обеспечивает бесперебойную работу котла и насосного оборудования. В общем положении это представляет собой емкость с многими входами и выходами, к которым подключены шланги параллельно. Некоторые пользователи вместо стрелки монтируют кусок трубы с большим сечением. Из него выходят шланги с нормальным диаметром, которые подсоединяются к элементам в установке. Однако, если система будет перегружена, то из обратки будет подмешиваться остывший теплоноситель. Если котел наоборот работает на всю мощь, то часть горячей жидкости возвращается в котел и не попадает в радиаторы.

Подключение элементов с водяным отоплением пола

Специалисты рекомендуют выделять отдельные контуры для каждого устройства. Основным недостатком такой установки является то, что она занимает много места. Однако, установив ее, потребитель сможет обеспечить себе продолжительную работу агрегатов в его доме. Иногда домовладельцы монтируют проточные модели в установку. Вся жидкость сразу будет проходить через бойлер, а от него уже будут монтировать разводку на водообеспечение и обогрев помещения. Если кто-то в доме откроет кран, то величина давления сразу снизится. Оно будет восполнено за счет подачи холодной жидкости. Монтаж элементов прост. Вся конструкция обеспечивает эффективную подачу горячей воды в квартиру или дом. Однако, есть некоторые недостатки:

• из-за постоянного потока жидкости, агрегат может быстро выйти из строя;
• температура жидкости в кране будет такая же, как в батареях;
• если сразу много пользователей будут расходовать горячую жидкость, радиаторы могут остыть.

Схематическое изображение подсоединения агрегатов

Несмотря на недостатки, установка обладает некоторыми достоинствами:

• занимает мало места;
• нет нужды монтировать дополнительные элементы в установку.

Важно! Во время осуществления монтажа системы, не забудьте установить датчики. Они помогут предотвратить возникновение аварийной ситуации.

Видео-инструкция по подключению БКН

Как определиться со схемой подключения и правильно установить оборудование, подскажут следующие видеоролики.

Общая информация о схемах подключения:

Практические советы по монтажу:

https://youtube.com/watch?v=0aw_fopqIj0

Обзор обвязки БКН:

Профессиональный обзор бойлера на 80 л:

Кроме установки и подключения БКН потребуется регулярное обслуживание. Оно заключается в промывке внутренней полости бака, удалению отложений и накипи, замене магниевого анода. Уход за оборудованием не требует больших усилий. Если обвязка выполнена верно, скорый ремонт не потребуется, но при возникновении проблем с оборудованием рекомендуем обратиться к специалистам.

Особенности эксплуатации, профилактика неисправностей

Стенки правильно работающего бойлера имеют комнатную температуру, прибор не шумит, не потребляет электричество сверх указанного в паспорте, прогревается за 20–30 минут.

Длительный нагрев говорит о скопившейся в резервуаре накипи либо мусоре. Проблема решается механической либо химической чисткой. Обе требуют слить воду и демонтировать резервуар.

Для первой производится разборка бойлера, стенки и нагревательные элементы очищаются вручную. Для химической чистки разборка не требуется.

Снятый накопитель переворачивают, в патрубок ввода холодной воды заливают раствор лимонной кислоты либо антинакипин, бойлер оставляется в таком виде на несколько часов. Затем очистительную жидкость сливают, ёмкость монтируют на место и промывают водой.

Горячий корпус бойлера говорит о разгерметизации ёмкости из-за микротрещин. Исправить проблему самостоятельно невозможно, требуется ремонт или замена прибора.

Устройство

Внешний вид бойлера подобного типа таков, что он походит на обычный бак формы цилиндра. Внутреннее устройство его несколько сложнее. Основные составные части следующие:

• Внешний корпус.
• Слой теплоизоляции. Он делает потери тепла предельно низкими (около 3 градусов в сутки).
• Сам бак, материалом для которого практически на всех моделях служит нержавеющая сталь. Объем его моет достигать 100, 150 и даже 200 литров.
• Термометр. Служит для наблюдения и регуляции температуры жидкости в баке.
• Анод на основе магния. Данная деталь берет на себя все негативные химические воздействия и поэтому его довольно часто придется менять. Служит для защиты всех остальных узлов устройства от коррозии.
• Теплообменник, осуществляющий переход тепловой энергии от теплоносителя к пока еще холодной воде. Выполнен в форме спирали, материалом для которой служит трубка из латуни.
• Большинство новых моделей в своей конструкции имеют также и дополнительный источник тепловой энергии. Это делает возможным автономную работу нагревателя. Такие устройства называются комбинированными.
• Термореле.

Коротко о главном

Обвязка бойлера косвенного нагрева с одноконтурной водонагревательной установкой является оптимальной и самой экономичной схемой одновременного обустройства систем отопления и ГВС в частном жилом доме небольшой площади. Подключение может производиться с применением трёхходового клапана, 2 насосов или распределительной гребёнки. Для достижения большей эффективности можно обеспечить рециркуляцию теплоносителя с отдачей избыточного тепла в отдельные помещения круглый год. При правильном монтаже допускается устройство БКН с гравитационным движением теплоносителя по трубам, что обеспечивает полную энергонезависимость системы.

А вам доводилось подключать бойлер косвенного нагрева к одноконтурному котлу? Расскажите о плюсах и минусах такой системы.

Как работает бойлер в паре с котлом

Имеется несколько схем подключения БКН к газовому котлу. Они зависят от типа котлоагрегата и его мощности, вида топлива и контуров нагрева. До того как устанавливать в схему ГВС водонагреватель, потребуется выбрать принцип его включения по подающему теплоносителю: с приоритетом или без него.

В первом варианте, обеспечивается скоростной режим подготовке воды в накопительном нагревателе, когда весь теплоноситель из котлоагрегата проходит через змеевик БКН. После достижения установленной температуры ГВС в емкости — 65 С, по сигналу терморегулятора теплоноситель попадает во внутридомовую систему отопления.

Второй вариант реализуется отдельным контуром нагрева котлоагрегата, с расчетным расходом греющей среды через БКН. Он никак не регулируется, работает в вариантах «открыто — закрыто» и не влияет на отопление.

Нюансы и схемы подключения бойлера

Как уже упоминалось, для нагрева воды БКН использует энергию внешнего источника. Поэтому перед подключением к теплоносителю важно подобрать подходящую схему для монтажа прибора. Рассмотрим самые распространенные варианты.

Общие принципы установки прибора

Монтировать бойлер необходимо на подготовленную ровную поверхность в непосредственной близости от котла. Подвесные модели крепятся на бетонную или кирпичную стену, на одном уровне или немного выше отопительного котла.

Для напольного прибора – следует выровнять по уровню участок, отведенный под размещение бака (если пол критично неровный, можно сделать подставку в виде подиума).

Сама обвязка БКН предназначена для подключения устройства к двум системам – водоснабжения и отопления. Для этого на корпусе имеются специальные патрубки.

В группу безопасности бойлера косвенного нагрева входит обратный и сбросной клапаны, которые защищают систему от повышенного давления и утечки горячей воды

• Холодная вода с системы водоотвода должна поступать в нижнюю часть бака, а горячая – выходить из верхней.
• На входе холодной воды следует установить обратный клапан, который предупредит утечку горячего потока из бойлера в случае снижения давления в системе.
• Посередине прибора может быть расположена точка для подвода рециркуляции.
• Когда включается нагревательный контур, движение теплоносителя должно осуществляться сверху вниз. То есть, труба с горячей водой заводится в верхний патрубок, а труба с остывшей – выходит снизу.
• Все патрубки нужно снабдить кранами с накидными гайками, чтобы обеспечить себе возможность отключения бойлера, например, на случай замены прибора или ремонтных работ.

Благодаря этой схеме достигается максимальный КПД прибора, поскольку циркулирующий в змеевике теплоноситель подогревает воду в верхней части бака, отдает остаток тепла низкотемпературным слоям и поступает для нового нагрева в котел.

Схемы подключения БКН к источнику

Чтобы правильно выбрать схему присоединения бойлера к системе отопления, необходимо учитывать возможности уже имеющейся разводки и место установки нагревательного прибора. Существует несколько решений.

Вариант 1. Самая распространенная схема для постоянного пользования горячей водой – подключение через трехходовой клапан. Она предполагает наличие двух отопительных контуров – основного и отдельного для БКН.

Для этого на подвод горячей воды врезается циркуляционный насос, а после него устанавливается трехходовой клапан, который управляется термостатом бойлера.

Работает схема так: когда температура воды в бойлере падает ниже заданной отметки, по сигналу термостата клапан переключает систему на нагрев накопительной емкости, а после достижения нужного показателя – отправляет поток циркулировать по общедомовому контуру.

Для корректной работы трехходовой схемы важно отрегулировать данные термостата, чтобы запрограммированная для бойлера температура не была установлена ниже, чем в терморегуляторе котла (+)

Вариант 2. Установки двухнасосной системы — схему целесообразно использовать, если нет необходимости в постоянных и больших объемах горячей воды. Например, бойлер установлен в загородном доме и используется только по выходным.

В этом случае БКН и отопительный котел подключаются параллельно, и потоки теплоносителя будут перемещаться по двум магистралям. Для принудительного движения воды устанавливается два насоса: на отопительном контуре и трубе подачи для бойлера.

Нагрев осуществляется при помощи термостата, который временно отключает радиаторное отопление, направляя весь ресурс системы к бойлеру.

По двухнаносной схеме контур отопления будет отключаться на время работы бойлера, но за те 30-60 минут, что необходимы для нагрева бака «с нуля», радиаторы не успеют критично остыть (+)

Вариант 3. Для помещений, где используется многоконтурная система отопления, например, в дополнение к радиаторам установлен теплый пол, применяют гидравлический распределитель.

Гидрострелки перераспределяют давление на отдельных участках контура и обеспечивают бесперебойное движение теплоносителя даже без помощи циркуляционных насосов.

Без инженерного опыта такую сложную схему вряд ли получится сделать самому – чтобы предусмотреть массу нюансов и наладить бесперебойную работу системы, лучше обратиться к профессиональным проектировщикам (+)

Без гидроколлектора в многоконтурной системе может выйти из строя насосное оборудование и даже случиться тепловой удар с повреждением радиаторов.

Система возвратной циркуляции

Если в бойлере предусмотрен третий вход, к нему можно подсоединить систему рециркуляции. Для этого в точку рециркуляции на корпусе прибора заводится закольцованный контур.

Поток воды находится в постоянном движении благодаря работе циркуляционного насоса, поэтому мгновенно доставляет теплую воду к точке потребления (+)

Для реализации схемы понадобится смонтировать дополнительный контур и установить такие элементы:

• Обратный клапан на входе в нагреватель.
• Автоматический воздухоотводчик, защищающий насос от проникновения воздуха перед запуском.
• Предохранительный клапан, который убережет от перепадов давления.
• Мембранный расширительный бак, в который будет уходить излишек воды при повышении давления в системе. Учтите, что емкость резервной емкости должна быть не меньше 1/10 объема самого БКН.

Если же в устройстве бойлера косвенного нагрева не предусмотрен патрубок для рециркуляционного контура, можно сделать врезку возвратной линии в трубу холодной воды и установить насос. Тогда подключение осуществляется по нижеприведенной схеме.

Выбор схемы обвязки с возможностью рециркуляции или без нее должен основываться на конструкции БКН и системы отопления, а также мощности оборудования (+)

Подключение по возвратной схеме обеспечивает бесперебойную подачу горячей воды – то есть, не нужно будет ждать, пока теплоноситель прогреет воду в баке.

Проще делать разводку и обвязку, если бойлер КН устанавливают вместе с котлом, насосами другим оборудованием, участвующим в сборке системы ГВС. Врезать дополнительное устройство уже в существующую сеть гораздо труднее. В любом случае, для нормальной работы приборов придется выполнить ряд правил:

Сложная техническая система должна быть оснащена насосами, подающими к кранам горячую санитарную воду и стимулирующими движение теплоносителя по отопительной ветке, а также по контуру нагрева воды в бойлере Холодная вода, поступающая из общего или автономного водопровода, перед подачей в бойлер должна пройти очистку через грязевик или систему фильтров, разрушающих известковые соли. Фильтрация предупредит образование минерального осадка После грязевика или системы фильтрации воды должен стоять редуктор давления. Однако нужен он только в случае, если давления в ветке превышает 6 бар Перед входом холодной воды в бойлер необходим обратный клапан, который предотвратит обратное движение потока Для того чтобы у нагревающейся воды был резерв на расширение в период, когда ее не используют, в обвязку включают расширительный бачок и предохранительный клапан для сброса давления Чтобы в краны не поступала излишне горячая вода, угрожающая ожогами, в контур нужно установить трехходовый смесительный клапан. Он будет подмешивать к горячей воде порции холодной, в итоге на водоразборе будет вода необходимой пользователю температуры Для того чтобы в «рубашку» обогревающую санитарную воду теплоноситель из отопления поступал только тогда, когда в нем имеется необходимость, устанавливается двухходовый термостат. Сервер его соединяется с датчиком температуры водонагревателя

Виды двухконтурных газовых котлов со встроенным бойлером

Бойлеры применяются совместно с одно- и двухконтурными газовыми котлами. Во втором случае сам агрегат работает только на отопление. Выделяют отдельно стоящие и встроенные бойлеры.

Первые чаще приобретаются отдельно, обладают большой вместимостью, подходят к одно- и двухконтурным приборам открытого и закрытого типа. Требуют сложного подключения.

Встроенные резервуары — часть готовых решений на основе двухконтурных котлов. Компактны за счёт небольшого объёма, с завода оснащаются продвинутой автоматикой, легко можно подключить.

Важно! Объём отдельно стоящего бойлера подбирают пропорционально мощности котла. Если резервуар слишком велик, то вода в нём не будет прогреваться до необходимых по санитарным нормам 60 °C. Это чревато появлением опасных для здоровья колоний легионеллы.

Современные аппараты со встроенными накопителями имеют функцию «антилегионелла»: бойлер время от времени автоматически прогревается до 65 °C в течение 30 минут, убивая тем самым вредоносные бактерии.

Двухконтурные газовые котлы с бойлерами различаются по месту расположения, типу накопителя и его вместимости.

Напольные энергонезависимые и настенные

Напольные энергонезависимые котлы отличаются большими размерами и высокой мощностью. Масса нагревательного прибора без жидкости достигает 100 кг. Оснащаются встроенными бойлерами объёмом до 120 л, внешними навесными либо напольными — 50–500 л.

Фото 1. Напольный двухконтурный газовый котел с бойлером косвенного нагрева, установлен в специальном помещении.

Зачастую требуют размещения в специально оборудованной бойлерной. Быстро нагревают и подают воду, но чувствительны к скачкам напряжения. Создают проблемы при подключении системы рециркуляции.

Настенное оборудование меньше и слабее напольного. Не требует обустройства отдельного помещения, допускается к установке в ванных комнатах и кухнях. Обычно комплектуются встроенными резервуарами косвенного нагрева вместимостью 10–60 л с постоянным подогревом жидкости вторичным контуром ГВС.

Реже подключаются к отдельно стоящим бойлерам аналогичного объёма. Их теплообменники имеют малое внутреннее сечение, из-за чего приборы боятся накипи и очень чувствительны к качеству воды.

По типу бойлера с электрическим нагревателем

Бойлер прямого нагрева оснащён собственным нагревательным элементом, самостоятельно повышающим и поддерживающим температуру воды. Зачастую это трубчатый электрический нагреватель (ТЭН), работающий от сети либо на газе. Установка второго варианта также требует разрешения надзорных органов.

Систему ГВС допускается основывать исключительно на накопителе прямого нагрева, минуя подключение к котлу.

Бойлеры косвенного нагрева не имеют собственного активного нагревательного элемента. В резервуаре с водой размещается змеевик, пропускающий через себя теплоноситель, предварительно нагретый в другом отопительном приборе. Устанавливаются с газовым оборудованием мощностью от 25 кВт, для работы автоматики необходимо подключение к сети.

Фото 2. Двухконтурный газовый котел с комбинированным бойлером, нагревает воду в резервуаре за счет работы змеевика.

Комбинированные бойлеры имеют змеевик, работающий по косвенному принципу, и ТЭН, непосредственно нагревающий воду в резервуаре. Рабочий элемент поддерживает температуру на необходимом уровне, но бо́льшая часть нагрева обеспечивается змеевиком.

Справка! Комбинированные накопители подходят к одно- и двухконтурному оборудованию малой мощности. Сокращают расход электричества в отопительный сезон, обеспечивая необходимый нагрев воды в течение всего срока эксплуатации.

Подготовка к подключению нагревателя

Выбор объема бойлера

Выбираем место для размещения агрегата. Лучше, чтобы у вас был свободный доступ ко всем соединительным элементам системы – так будет удобнее проводить обслуживание оборудования и выполнять его ремонт при появлении такой необходимости.

Пример установки бойлера в санузле

Если выбрана накопительная модель нагревателя, убедитесь, что стена сможет выдержать его вес с водой. Тонкие межкомнатные стены и гипсокартонные перегородки с этой задачей определенно не справятся.

Пример установки бойлера на капитальную стену ванной комнаты

Устанавливайте водонагреватель в непосредственной близости к трубам водоснабжения – так вы избавите себя от необходимости прокладывания дополнительной инфраструктуры. Поэтому идеальным местом для установки бойлера является ванная комната.

Бойлер в ванной комнате

Важно! Нагревательные элементы электрических бойлеров имеют достаточно высокую мощность. В среднем она составляет порядка 2 кВт

Чтобы в будущем не возникло проблем с проводкой, специалисты рекомендуют подключать подобного рода оборудование непосредственно к распределительному щитку, используя по возможности медный провод с большим сечением. Чем ближе к щитку будет установлен бойлер, тем меньше провода придется использовать. Учитывайте и этот момент.

Схема подбора мощности водонагревателя

Выбрав место для установки нагревателя, приступайте к подготовке инструментов и сопутствующих принадлежностей.
