Какой флотский котел содержит ошибку 13?

Обзор менее частых ошибок

Существуют и другие менее распространенные сбои, которые говорят о сбоях в работе котлоагрегатов Навьен и необходимости проведения ремонта:

• Е011, нарушение установленных параметров по уровню или давлению среды в нагревательном контуре. Этот сбой проявляется на ЖК-дисплее агрегата с автоматической системой подпитывания контура водой. Для устранения поломки необходимо отсоединить систему отопления, диагностировать функциональность клапана подпитки водой, слить остаточную воду в сливе электронасоса, переподключить его и запустить вновь котел.
• Е012, ошибка 12 — нет пламени в топке котла. Причин может быть много, алгоритм устранения рекомендуется применять, как при ошибках Е003-Е004. Предварительно проверяют, не перекрыт ли главный газовый кран, есть напряжение в линии питания котла и надежно ли система заземления.
• Е013, ошибка 13 характеризует КЗ в линии или нет подачи питания датчика протока контура отопления.
• Е015, ошибка 15 — нарушение в функционировании платы управления. В том случае, когда не отклика на поступление электроэнергии, потребуется ремонт либо замена.
• Е016, ошибка 16 говорит о перегреве элемента в системе. Перегреваться может какой угодно узел: электродвигатель дутьевого вентилятора, теплообменный аппарат, электродвигатель центробежного насоса. Самостоятельно можно почистить установленный фильтр перед котлом, теплообменный аппарат и заменить термостат.
• Е017, сбой, вызван DIP-переключателем, потребуется скорректировать опции управляющей платы и перезапустить котлоагрегат.
• Е027, ошибка 27- сбой первичного датчика давления. Проверяют засор, слаженность работы датчика и дутьевого вентилятора. При обнаружении поломки заменяют неисправную деталь.
• Е030, излишний нагрев дымового термостата. Нужно выключить котлоагрегат, предоставить время для его охлаждения не менее 30 мин, после чего перезапускают агрегат. Если сбой не устранен — проверяют дутьевой вентилятор и первичный воздушный датчик давления, выполнить очистку дымовентиляционной системы.
• Е 093, неисправна кнопка «вкл./выкл.» Ее можно заменить собственными средствами.

Неисправности газового котла Навьен

Для того чтобы вы смогли заняться ремонтом газовых котлов Навьен самостоятельно, мы составили данное руководство. Оно окажет неоценимую помощью в устранении поломок и сбоев. Давайте посмотрим, что нам могут рассказать системы самодиагностики – представим коды ошибок котла Навьен в виде списка:

Несмотря на огромное количество возможных поломок, большинство из них не представляют серьезной проблемы и решаются довольно быстро и малыми средствами.

Какая-либо инструкция по ремонту в комплекте с котлами отсутствует, так как проведением ремонтных работ должна заниматься сервисная компания. Но ничто не мешает нам отремонтировать неисправный узел самостоятельно, не прибегая к помощи специалистов. Давайте посмотрим, как осуществляется ремонт котлов Навьен в домашних условиях.

Котел Навьен не набирает заданную температуру

Для того чтобы предотвратить появление накипи, установите систему очистки и умягчения водопроводной воды – затраты будут не самыми большими, зато вы продлите срок службы своего котла.

Для начала необходимо почистить теплообменник газового котла Навьен. В домашних условиях это делается с помощью лимонной кислоты, средствами для чистки унитазов или специальными средствами (при их наличии). Снимаем теплообменник, заливаем туда выбранный состав, после чего промываем под большим напором воды.

Аналогичным способом следует прочистить теплообменник контура ГВС, если котел Навьен не греет горячую воду. В самых запущенных случаях обменник подлежит полной замене.

Котел Навьен быстро набирает температуру и быстро остывает

Очень сложная ошибка, указывающая на какие-то неисправности или недоделки в отопительной системе. Попробуйте исправить ситуацию регулировкой оборотов циркуляционного насоса, убедитесь в отсутствие завоздушенности системы. Также необходимо проверить фильтр и просвет теплообменника. В некоторых случаях может потребоваться замена теплоносителя.

Как устранить ошибку 03 в котлах Навьен

По каким-то причинам электроника не получает сигнала о наличии пламени. Это может быть связано с отсутствием подачи газа или с неисправностью датчика наличия пламени и его цепи. Иногда ошибка проявляется после проведения каких-либо работ на газовой магистрали. Еще одна возможная причина – не срабатывает розжиг. Ликвидация ошибки:

• Проверяем наличие подачи газа;
• Проверяем работоспособность розжига;
• Проверяем ионизационный датчик (он мог загрязниться).

При использовании сжиженного газа рекомендуется проверить работу редуктора.

При отсутствии в газовом котле Навьен неисправности, ошибка 03 может возникать при каких-то проблемах с заземлением (при его наличии).

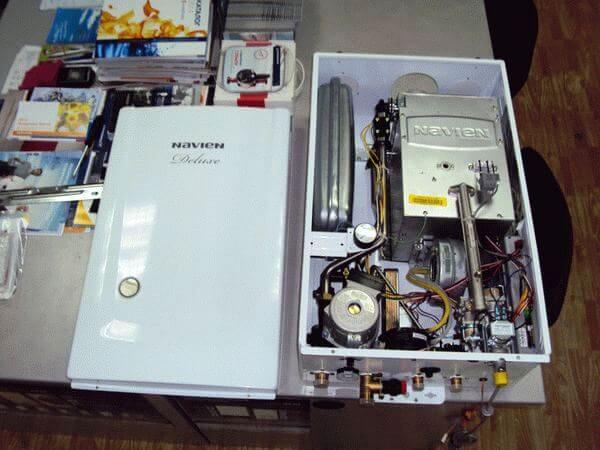

Устройство Navien Delux Coaxial

Слово Coaxial в названии котла означает использование коаксиальных дымоходов (труба в трубе). Такая система удобна тем, что для подведения воздуха в камеру сгорания и отведения отработавших газов используется только одна труба, которая может быть выведена из помещения на улицу кратчайшим путем. В целом, котел принципиально не отличается от изделий других брендов. Отметить можно удобное расположение расширительного бачка и нестандартное расположение вентилятора – он находится снизу под горелкой.

Примечательно, что в котлах Navien нет встроенной панели управления. Все регулировки осуществляются с помощью отдельного пульта управления. Также пульт снабжен датчиком температуры и отображает различную информацию о состоянии работы оборудования и сообщит о возникшей неисправности кодом ошибки. Особенностью Navien также является наличие датчика давления воздуха, который осуществляет не только функцию проверки тяги, но и отправляет на блок управления данные для порционного контроля и определяет наличие обратной тяги. Если в дымоходе есть избыточное давление, например, вследствие задувания ветра подача газа на горелку будет прекращена и котел остановится.

В нижней части котла располагаются входы и выходы контуров отопления и ГВС, кран подпитки, сливная заглушка, фильтр очистки и предохранительный клапан сброса избыточного давления.

Самодиагностика котлов Навьен

Система самодиагностики ориентирует пользователя на своевременное определение неисправности в Навьен. Электронный блок опрашивает все датчики, анализирует полученные данные, и выдает критические сбои на ЖК-дисплей в виде цифровых символов. Практическое руководство по устранению поломок дано в технической документации.

У новейших цифровых модификаций монитор размещен на пульте управления. Коды отлично просматриваются даже в темное время суток, вследствие наличия яркой разноцветной ЛЭД подсветки.

У разных котлоагрегатов Навьен информация представлена как цифровыми, так и буквенно-цифровыми символами. Разницы между сбоем «10» и «Е10» абсолютно никакой нет.

Котел навьен ошибка 02

Ошибка 02 вызвана датчиком протока отопительного контура, расположенного на выходе основного теплообменника. Если движению воды в контуре СО ничего не препятствует, после включения насоса контакты датчика замыкаются и сигнал регистрирует блок управления, в противном случае — на дисплее пульта навьен выдается ошибка 02.

Можно выделить следующие основные причины:

• низкое давление в отопительной системе (для контроля давления котлы навьен оснащаются стрелочным манометром, расположенным на передней крышке – нужно проверить и при необходимости подпитать систему до значения 1.2-1.5 бара)
• поломка датчика протока (для проверки измеряют сопротивление датчика до и после включения насоса)
• нет циркуляции в контуре отопления
• неисправна плата управления

Отсутствие циркуляции означает, что по каким-либо причинам теплоноситель не может нормально двигаться по трубам отопления. Препятствиями могут быть: засоренные фильтры очистки, замерзание участка трубопровода, перекрытые краны по периметру отопительной системы, наличие воздушной пробки или неполадки при работе насоса.

Для удаления воздуха можно попробовать запустить котел в специальном тестовом режиме, предварительно открыв клапан воздухоотводчика на насосе. Для активации режима тестирования, необходимо отключить котел и перевести переключатель №1 на колодке DIP-Switch платы в положение ON. Более подробно проверке исполнительных механизмов будем рассказывать в отдельной статье.

Рекомендуем посмотреть видео, в котором один из пользователей имитирует ошибку 02 на котле навьен:

Отличия Navien Ace и Navien Delux

Navien Delux – это доработанная модель, пришедшая на смену Navien Ace. Navien Delux Coaxial серия котлов с двумя теплообменниками мощностью от 10 до 30 кВт с закрытой камерой сгорания и принудительным отведением дыма с помощью турбины. Производитель отмечает следующие особенности Navien Delux:

• Система защиты от промерзания. В отличие от котлов других производителей, помимо автоматического включения горелки при падении температуры ниже 6 градусов, при температуре ниже 10 градусов котел обеспечивает непрерывное движение теплоносителя, активируя циркуляционный насос.
• Вентилятор с изменяемым числом оборотов. В котлах Navien Delux устанавливается турбина с регулируемой скоростью вращения лопастей в зависимости от показаний специального датчика давления воздуха. Тем самым, обеспечивается оптимальное соотношение газовоздушной смеси и повышается производительность котла.
• Материал изготовления теплообменника — нержавеющая сталь. За счет использования вентилятора с изменяемым числом оборотов вращения и повышению эффективности горения стало возможным заменить медный теплообменник на теплообменник из “нержавейки”, который безусловно обладает существенно большим сроком эксплуатации.
• Также отмечается защита котлов от влияния перепадов сетевого напряжения специальным защитным чипом и возможность работать при низком (до 4 мБар) давлении магистрального газа и воды. Другими словами, производитель попытался сделать продукт, максимально адаптированный к худшим условиям эксплуатации.

Ошибка 05

Ошибка 05 говорит об обрыве цепи датчика температуры воды в системе отопления. >/p?

Как устранить ошибку 05

Проверить сопротивление датчика. Если проблема в неисправности датчика, заменить его. Попробовать отсоединить разъем датчика температуры воды в отопительной системе от разъема блока управления и снова соединить их.

Коды ошибок и как их исправить

Рассмотрим наиболее частые ошибки на видео. За это большое спасибо каналу Ремонт-31.

Ошибка 03

Ошибка 10

https://youtube.com/watch?v=HBN9RgzU2R8

Автоматизированные комплексы самодиагностики, в сочетании с защитными системами котла, предотвращают самые серьезные поломки практически на первоначальной стадии. Выявляя ту или иную неисправность, программа выключает котел и выводит код на ЖК-дисплей.

Наиболее часто встречающиеся сбои котлов Навьен:

• E01 говорит о перегреве теплоносителя в котлоагрегате. Для атмосферных моделей ATMO — не функционирует электронасос, поскольку в этих модификациях не существует датчика потока греющей среды, поэтому потребуется заменить насос. Предварительно нужно проконтролировать работу отопительной системы на завоздушенность и присутствие загрязненности в фильтре, установленного перед котлоагрегатом.
• E02 свидетельствует об ошибке циркуляции сетевой воды. Ошибка 02 на котле Навьен устраняют путем проверки контура на утечку. Давление в сети устанавливают от 1 до 2 бар, при необходимости сеть нужно подпитать. Проверяют работу запорной арматуры и трехходового клапана, возможно, они перекрыты. Проверяют работу датчика потока. Если после этих процедур неисправность не устранена, необходима замена платы.
• E03 говорит об отсутствие электросигнала по присутствию пламени в топке или обрыве линии первичного датчика. В котле Навьен ошибку 03 проверяют в смотровом окошке на фактическое присутствие факела. Если его нет, проверяют электросопротивление катушек на отсекателе газовой линии. Контролируют присутствие искры на системе электронного розжига и давление газа перед котлоагрегатом. Возможен отрыв факела из-за большого объема воздуха, подаваемого вентилятором.
• E04, ложное срабатывание по пламени в горелке. Ошибка 04 на котле Навьен возможна из-за неплотности газового клапана-отсекателя или искра от системы розжига поступает на датчик пламени. Потребуется замена электродного блока. Если после этого неисправность будет не устранена, потребуется замена платы. Предварительно потребуется проверить заземление в котле с предельным показателем по сопротивлению не менее 4 Ом.
• Е05, ошибка 05 — обрыв в линии температурного датчика обратки либо ее температура менее 14 С. Перед проведением ремонта проверяют влажность на соединении датчика.
• Е06, ошибка 06 — КЗ в линии температурного датчика обратки либо температура ее выше 120 С. Проверяют электросопротивление датчика: 20 С — 10.0 кОм, а 50 С — 3.6 кОм. Если значение не соответствует норме, потребуется замена датчика.
• Е07, нарушение в линии датчика ГВС. Нужна аналогичная вышеуказанная проверка датчика.
• Е08, КЗ в линии датчика ГВС. Нужна аналогичная вышеуказанная проверка датчика.
• Е09, ошибка 09 — сбой в работе вентилятора. Потребуется проконтролировать поступающее напряжение на плате в зонах включения черного и красного проводников. Если параметры напряжения в норме, но скоростной режим вращения низкий менее 420 об/мин, необходимо заменить электровентилятор, поскольку розжиг выполняться не будет. Если скорость электровентилятора 2100 об/мин. а сбой не устраняется, скорее всего, в линии симистора существует КЗ, необходимо заменить электронную плату.
• Е010, ошибка 10 подтверждает сбой в схеме дымоотвода из-за засорения дымоотводящих каналов. Требуется осмотр и очистка дымохода, и обратить внимание на воздушную решетку для забора воздуха, не забита ли она инородными средствами.

Ошибка 15

Ошибка 15 говорит о проблемах в работе платы управления.

Как устранить ошибку 15

Проверить соединения комплектующих с блоком управления. Попробовать отсоединить все разъемы, соединяющие блок управления и комплектующие. А потом снова соединить и перезапустить котел. Заменить плату управления.

Ошибка 04

Ошибка 04 котла Навьен означает о ложный сигнал о коротком замыкании цепи датчика пламени или наличии пламени. То есть проблема в сбое работы платы управления.

Как устранить ошибку 04

Следует перезапустить котел. Если же ошибка вновь скажет о сбое, придется заменить плату управления.

Ошибка 13

Ошибка 13 котла Навьен говорит о коротком замыкании датчика протока системы отопления.

Как устранить ошибку 13

Проверить датчика протока на наличие обрыва. Разобрать и почистить датчик протока. Заменить датчик, если это необходимо. Перезапустить котел. Возможно дело в плате управления. Может возникнуть необходимость замены платы.

Ошибка 09

Ошибка 09 котла Навьен извещает о проблемах (сбоях) в работе вентилятора. Возможно, неисправен двигатель вентилятора. Еще одна причина – сбой в работе платы управления.

Как устранить ошибку 09

Проверить двигатель вентилятора на наличие короткого замыкания или обрыва. При необходимости, замените вентилятор. Если проблема в сбое платы управления, попробуйте перезапустить котел. Если не поможет – поменяйте плату. Проверьте напряжение в двигателе вентилятора. И напряжение в электросети. Если оно выше нормы – используйте стабилизатор напряжения

Ошибка 16

Ошибку 16 котел Навьен выдает, когда происходит перегрев отопительного оборудования. Датчик срабатывает на перегрев и блокирует работу котла. Возможно проблема в неисправности самого датчика.

Как устранить ошибку 16

Дать котлу остыть и перезапустить его. Если проблема в нехватке воды в системе отопления, добавить ее. Если неисправен сам датчик – заменить его. Проверить работу трёхходового крана. В случае неисправности, заменить кран. Перезапустить котел. Возможно дело в плате управления. Может возникнуть необходимость замены платы.

Неисправности Navien

Газовый котел конструктивно простое устройство, но для обеспечения безопасной работы любые такие агрегаты снабжается защитной автоматикой, которая служит для предотвращения серьезных аварий при возникновении ошибок в работе. Практически все физические процессы, происходящие при работе агрегата, контролируются различными датчиками, информация с которых поступает на блок управления и непрерывно обрабатывается.

Для удобства диагностирования и устранения неполадок информация предоставляется пользователю на дисплее пульта управления в виде кодов, по которым можно определить, в какой конкретно системе произошла неисправность и какие проверки можно осуществить для ее устранения. Далее мы рассмотрим наиболее распространенные ошибки котлов Navien более подробно.

Ошибка 10 котла Навьен(Navien) говорит о сбое в работе системы дымоудаления. Возможно дело в засоренном дымоходе, перегибе трубок от датчика давления воздуха или их неправильном подключении. Еще одна возможная причина появления этой ошибки – сильные порывы ветра.

Как устранить ошибку 10

Проверить, произвести ремонт или замену вентилятора. Проверить и прочистить дымоход, если имеется необходимость. Проверить как подсоединены трубки от датчика воздуха. Исключить наличие перегиба.

Принцип работы котла Navien

Принципы работы современных газовых котлов практически одинаковы у всех изготовителей, различия лишь в комплектации оборудования и внутреннем расположении исполнительных механизмов. Схема движения воды в котле показана на рисунках. Котел Navien работает либо на поддержание нужной температуры в СО, когда нагретая вода с первого теплообменника прокачивается циркуляционным насосом по большому кругу, либо в режиме приготовления ГВС. Режим ГВС является приоритетным, это означает, что при необходимости подогрева воды специальный трехходовой клапан переключает циркуляцию на пластинчатый теплообменник ГВС, проток теплоносителя по контуру отопления при этом перекрывается. Сигнал на переключение котла в режим приготовления ГВС поступает от датчика протока, расположенного на гидроузле с краном подпитки.

Неисправности котла Навьен Айс

Давайте рассмотрим характерные неисправности данной серии, тем более что их не так уж и много. Например, в модели Navien Ace 24 K часто возникает ошибка 10. Этот газовый настенный двухконтурный котел построен по схеме с закрытой камерой сгорания, поэтому тут часто возникают проблемы с удалением дыма. Чаще всего причиной неисправности является поломка вентилятора – потребуется его замена.

Не менее часто возникает ошибка 02. Именно она может проявиться, когда котел Навьен быстро набирает температуру и быстро остывает. Причина кроется в завоздушивании контура или в неисправности датчика протока. Систему отопления необходимо избавить от воздуха – например, подключив ее к водопроводу и прогнав теплоноситель под давлением. В наших обзорах мы уже писали, как происходит развоздушивание отопительных магистралей.

Неисправности платы управления

Для того чтобы избежать поломки платы, настоятельно рекомендуем установить в цепи питания котла Навьен стабилизатор напряжения.

Самая неприятная ошибка, так как здесь сложно что-то понять. Она обозначается кодом 15E. Разобраться в устройстве платы самостоятельно, не имея профильного образования, практически невозможно. Поэтому мы рекомендуем вызвать специалиста. Он протестирует электронную плату на наличие неисправностей, локализует поломку и устранит ее. Как будет проводиться тестирование и ремонт, на дому или в сервисном центре, определит специалист.

Ошибка 03

Ошибка 03 котла Навьен(Navien)говорит об отсутствии сигнала о наличии пламени или обрыв цепи датчика пламени.

Как устранить ошибку 03 котла Навьен

Проверить давление газа в системе. При необходимости провести его настройку. Проверить находится ли в зоне пламени ионизационный электрод. Если газ не поступает в горелку, то возможно перекрыта подача газа или неисправен газовый клапан.

Устранение прочих ошибок

Давайте посмотрим, как проделать ремонт навесного котла Навьен своими руками или привести в чувство напольную модель. Для этого мы кратко пройдемся по вышеуказанным кодам ошибок и выявим алгоритмы поиска неисправностей.

Котел Навьен показывает ошибку 01

Не стоит паниковать, так как причиной отображения данного кода может стать банальное завоздушивание системы и фильтра. Необходимо стравить воздух из труб и батарей, воспользовавшись стандартными рекомендациями. Следующий этап – проверка целостности циркуляционного насоса. Убедитесь, что он крутится, а его крыльчатка нормально прогоняет через себя теплоноситель. Иногда ошибка возникает по причине физической поломки крыльчатки. Хуже всего, если из строя выйдет циркуляционный насос – в этом случае его придется отдать на перемотку или вовсе приобрести новую модель.

Для того чтобы избежать проблем с циркуляционным насосом, рекомендуем приобрести подходящую модель от торговой марки Grundfos.

Ошибка 04 в котлах Навьен

Про неисправность с кодом 02 мы уже говорили – она проявляется как быстрый набор температуры с последующим ее падением. Также разобрались с кодом 03. Если же система самодиагностика вывела ошибку 04, необходимо проверить состояние датчика пламени и его цепи. Убедитесь, что датчик не касается других металлических частей. Иногда появление данного кода связано с неисправностью системной платы, потребуется ее ремонт или замена.

Чаще всего платы управления все-таки меняются, чем ремонтируются. При наличии сомнений в ее работоспособности обратитесь к специалистам.

Ошибки 05 и 06 в котлах Навьен

Также проверьте состояние соединительных проводов – они не должны быть замкнуты или разорваны. Для диагностики воспользуйтесь самым обычным омметром.

Здесь нам необходимо продиагностировать датчик температуры воды в отопительном контуре. Отыщите данные о его штатных параметрах, убедитесь в их соответствии (соответствие сопротивления определенной температуре).

Ошибки 07 и 08 в котлах Навьен

Двухконтурные котлы дарят нам тепло и горячую воду. Они оснащаются двумя контурами и двумя комплектами датчиков. Например, здесь присутствуют сразу два датчика температуры. Один измеряет температуру в контуре отопления, другой измеряет температуру горячей воды. А представленные выше коды указывают на поломку температурного датчика контура ГВС или неисправности в его цепи. Диагностика и ремонт производятся так же, как и в предыдущем разделе – с помощью омметра и визуального осмотра.

Ликвидируем ошибки 09 и 10

Перед нами типичные коды неисправности котла Навьен Айс, указывающие на проблемы с вентилятором. Необходимо проверить целостность его обмоток и прозвонить их сопротивление, продиагностировать наличие межвиткового замыкания. Сломанный вентилятор необходимо заменить новым. Если вентилятор оказался целым, следует протестировать плату управления – сделайте это самостоятельно, если есть соответствующие знания, или вызовите специалиста из сервисного центра.

Что касается ошибки 10, то она указывает на затруднения в работе системы дымоудаления. Здесь может оказаться виноватым вентилятор, также необходимо проверить длину дымохода и убедиться в его проходимости – потребуется чистка. Нередко виновником становится некорректная работа датчика давления воздуха. Хуже всего, если ошибка появляется в результате постоянных сбоев в плате котла Навьен. Нельзя исключать и простейшее задувание ветра в дымоход.

Ошибка 13 – проблема с датчиком протока

Данный код характерен для котлов Навьен Айс и Навьен Айс Коаксиал. Он проявляется при коротком замыкании в цепи датчика, а также указывает на проблемы с его работоспособностью. Датчик необходимо протестировать, и в случае неисправности подвергнуть замене. Также проверяем соединительные провода. В редких случаях виновна плата управления.

Ошибка 16 в котлах Навьен

Данный код появляется при перегреве отопительного оборудования. Причин здесь может быть много:

Одной из самый редких причин данной ошибки является увеличение уровня подачи газа. Проверьте данный параметр и в случае необходимости прикрутите вентиль.

• По каким-то причинам перегрелся теплоноситель;
• В контуре не хватает теплоносителя;
• Сбой в работе платы управления;
• Сбой в работе трехходового клапана;
• Сломался датчик контроля температуры в контуре ГВС.

Тщательно проверьте все узлы и локализуйте неисправность.

Ошибка 18 в атмосферных котлах Навьен Айс

Данный код указывает на перегрев температурного датчика в системе дымоудаления. При его срабатывании работа оборудования приостанавливается. Проверяем проходимость дымохода, проверяем сам датчик и соединительные цепи, удостоверяемся в отсутствии обратной тяги. Также возможна некорректная работа управляющей платы, но такое случается только в самых редких случаях.

Ошибка 27 в котлах Навьен

Последний в нашем обзоре код указывает на неисправность в цепи датчика давления воздуха в моделях Навьен айс и Айс Коаксиал. Проверяем все соединительные провода, при необходимости меняем датчик. Как и во всех вышеперечисленных случаях, появление кода возможно при некорректной работе платы управления.

Ошибка 27 информирует об обрыве или коротком замыкании цепи датчика давления воздуха APS.

Как устранить ошибку 27

Проверить датчика давления воздуха APS. При обнаружении неисправности цепи заменить датчик APS. В случае отсутствия коммутации между контактами датчика APS и коннектором блока управления, отсоединить разъем датчика APS от разъема коннектора блока управления, а потом снова соединить их для нормального контакта. Если неисправно или некорректно работает плата управления, перезапустить котёл, при повторном сбое заменить плату управления.

Теперь вы знаете коды ошибок, которые может выдавать котел navien. Обращайтесь в компанию «Санвэй» для качественного ремонта котла Навьен.

Ошибка 07

Ошибка 07 говорит об обрыве цепи датчика температуры горячей воды.

Как устранить ошибку 07

Проверить сопротивление полупроводникового датчика. В случае неисправности заменить датчик. Отсоедините разъем датчика температуры ГВС от разъема коннектора блока управления, а потом снова соедините их для нормального контакта.

Ошибка 18 означает перегрев датчика дымоудаления.

Как устранить ошибку 18

Подождите, пока датчик остынет, и перезапустите котёл. Проверьте систему дымоудаления, при необходимости прочистите её. Если неисправен сам полупроводниковый NTC датчик контроля температуры дымоудаления, замените датчик. В случае неисправности или некорректной работы платы управления, перезапустите котёл. При повторном сбое замените плату управления.

Котел навьен ошибка 03

В газовых котлах наличие пламени на горелке проверяется специальным датчиком — электродом ионизации. Логика работы агрегата заключается в непрерывной проверке наличия пламени после открытия газового клапана. Симптомы появления ошибки 03 на котлах навьен можно условно разделить на две группы:

• безуспешные попытки розжига (пламя не появляется)
• розжиг происходит, но пламя тухнет

В случае, когда розжиг не происходит, нужно проверить:

• давление газа на входе и выходе газового клапана (может осуществить только квалифицированный специалист с помощью специального оборудования – дифференциального манометра)
• состояние электродов розжига (соответствие зазора норме производителя, загрязненность электродов). Норма расстояния между электродами составляет 3.5-4.5 мм.
• целостность изоляции провода питания электрода (визуально можно убедится в том, что пробой искры происходит именно на корпус газовой горелки, а не где-либо еще)
• правильная настройка мощности котла на DIP-переключателе (справедливо при наличии проблемы во время первого запуска котла или после замены электронной платы)
• наличие напряжения на трансформаторе розжига

Ошибка 03 на котле Navien будет также появляться при нестабильном горении (прерывистое пламя) или в случае, если блоку управления не удается определить наличие пламени. В этом случае необходимо убедиться в надежности соединения электрода ионизации с платой управления, проверить заземление котла и отсутствие загрязнений на электроде. Нестабильность горения может быть обусловлена еще увеличением скорости работы вентилятора, поэтому необходимо убедится, что шланг желтого цвета, идущий от турбины к датчику APS, надежно присоединен и не имеет повреждений.

Если в ходе проверок не удалось нормализовать работу котла, вероятнее потребуется диагностика платы котла, ремонт или замена. Рекомендуем посмотреть видео, в котором один из пользователей имитирует ошибку 03 на котле навьен:

Котёл навьен ошибка 10

Данная ошибка связана с системой дымоудаления газового котла. Продукты сгорания обязательно должны удаляться, для этого в котлах предусмотрен вентилятор. Для контроля работы вентилятора и определения наличия допустимой тяги для работы котла используется дифференциальное реле, которое соединяется с турбиной двумя пластиковыми трубками. Когда вентилятор работает, создается разряжение, реле замыкается, и котел нормально функционирует.

Причинами ошибки 10 может являться засорение дымохода, наличие обратной тяги или неправильное соединение датчика контроля воздушного давления с вентилятором. Для последнего случая необходимо проверить, что трубочка желтого цвета подсоединяется к нижней части вентилятора, а прозрачная – к верхней и сами трубочки не имеют повреждений, деформации или конденсата внутри.

Повышенное сопротивление в дымоходе может происходить вследствие прямых порывов ветра или засорения дымохода (гнездо птиц или паутина, зимой – обмерзание). Правильно, место выведения дымохода предусматривать учитывать направление ветров конкретного региона еще на этапе проектирования и дымоход не должен выводиться на подветренную сторону дома.

Мы остановились на самых частых сбоях в работе котлов навьен, но на самом деле кодов ошибок существенно больше. Способы проверки и устранения неполадок – это тема отдельной статьи. Для удобства приведем сводную таблицу кодов с кратким описанием:

Номер неисправностиКраткое описание проблемы
02Низкое давление воды в отопительной системе или поломка датчика протока
03Нет сигнала с электрода ионизации
04Неправильный сигнал с датчика пламени или короткое замыкание. Убедиться отсутствие контакта электрода ионизация с корпусом котла или горелки, провести диагностику платы управления. 05Поломка датчика температуры отопления. Измерить электрическое сопротивление датчика и соответствие таблице температур, убедиться в надежности соединения датчика с платой управления. 06Короткое замыкание цепи датчика температуры отопительной воды. Прозвонить или заменить датчик. 07Поломка датчика температуры ГВС. Проверить зависимость сопротивления от температуры на датчике, убедиться в надежности подключения датчика к блоку управления. 08Короткое замыкание термодатчика ГВС. Прозвонить или заменить датчик. 09Поломка вентилятора. Измерить сопротивление обмотки вентилятора (контрольное значение примерно 23 Ом). Убедиться, что на клеммах вентилятора есть напряжение 220 В. Возможна неполадка схемы платы управления (требуется диагностика платы навьен)
10Сбой в работе системы отведения продуктов сгорания
13Замыкание датчика протока СО. Залипание датчика, либо неисправность блока управления. 15Внутренняя ошибка платы управления (требуется диагностика и ремонт)
16Перегрев котла. Сигнал с аварийного термостата. Причинами перегрева может недостаточная циркуляция теплоносителя (см. ошибку 02), засоренность теплообменника или неисправность самого термостата. Срабатывание происходит при 98 градусах, отключение аварии при остывании до 83 градусов. 27Обрыв или короткое замыкание цепи датчика давления воздуха

Ошибка 06

Ошибка 06 на экране сообщает о коротком замыкании цепи датчика температуры воды в системе отопления.

Как устранить ошибку 06

Проверить сопротивление полупроводникового датчика. Если возникнет необходимость, придется заменить его.
