Кондиционер имеет как внутренний, так и наружный блоки. вес и размер сплит-системы

Обзор конструкции внешнего блока перед подключением кондиционера

При монтаже кондиционера своими руками нелишним будет ознакомиться с его строением. Это позволит избежать ошибок в процессе работы и лучше освоить технологию.

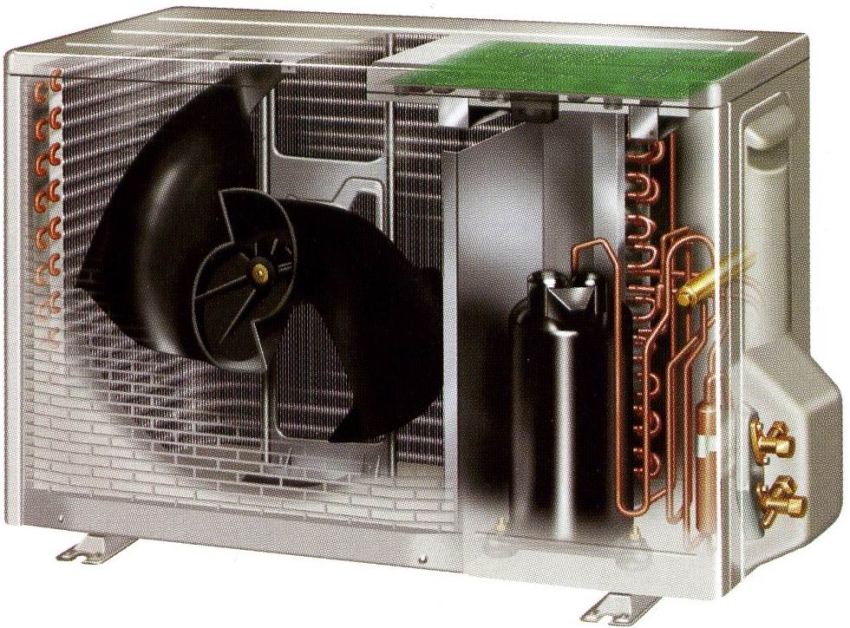

Конструкция внешнего блока состоит из следующих компонентов:

• вентилятора;
• компрессора;
• конденсатора;
• четырехходового клапана;
• фильтра;
• платы управления;

Чтобы установить кондиционер своими руками нужно ознакомиться с его строением

• соединений штуцерного типа;
• защитной крышки с быстросъемной конструкцией.

Вентилятор формирует воздушные потоки, которые обдувают конденсатор. В нем фреон подвергается охлаждению, и происходит его конденсация. Воздух, который продувается через этот радиатор, наоборот, нагревается. Основная функция компрессора – сжимание фреона и поддержание его движения внутри холодильного контура.

Существует две разновидности компрессоров:

• спиральные;
• поршневые.

Поршневые компрессоры отличаются более низкой ценой, однако они менее надежны. В отличие от спиральных, они хуже реагируют на воздействие низких температур в холодное время года. При подключении инверторного кондиционера плата управления обычно располагается во внешнем блоке. Если же модель не инверторная, все компоненты электроники помещаются в той части сплит-системы, которая устанавливается внутри помещения. Делается это для того, чтобы защитить плату управления от влажности и температурных перепадов.

Конструкция внешнего блока включает в себя следующие агрегаты: компрессор, клапан, вентилятор

Четырехходовые клапаны обычно присутствуют в реверсивных типах кондиционеров. Такие сплит-системы работают в двух режимах: «тепло» и «холод». Когда кондиционер настроен на обогрев, этот клапан меняет направление движения хладагента. В результате этого изменяется функционал блоков: внутренний начинает обогревать помещение, а внешний работает на охлаждение. Штуцерные соединения применяются для подключения медных трубок, которые соединяют внутренний и внешний блоки.

Фильтр фреоновой системы предотвращает попадание медной крошки и других частиц в компрессор. В процессе монтажа кондиционера своими руками образуется мелкий мусор. Фильтр задерживает частицы перед входом в компрессор.

Обратите внимание! Если монтаж климатического оборудования выполнен с нарушением технологии, в систему может проникнуть большое количество мусора. В этом случае фильтр не справится с загрязнением.

Быстросъемная крышка предназначена для защиты клеммника, предназначенного для подключения проводов, и штуцерных соединений. В некоторых моделях она обеспечивает частичную защиту, перекрывая только клеммник.

Независимо от того, к какому конструкционному типу принадлежит сплит-система, ее наружный модуль всегда имеет одинаковые рабочие узлы

Как установить внешний блок

Для правильной и эффективной работы сплит-системы при установке внешнего блока следует соблюдать ряд требований:

• В зависимости от производительности внешний блок может иметь разные габариты, но независимо от этих значений при его монтаже на стену нужно использовать кронштейны. Эти кронштейны надежно крепятся к стене. А на них, в свою очередь, устанавливается наружный блок.
• Для обеспечения свободного поступления воздуха, важно, чтобы расстояние от задней панели блока до стены было достаточным для свободного воздухообмена и циркуляции.
• Если вес внешнего блока большой, то его можно разместить на крыше или на земле. В этом случае также сам блок устанавливается на раме, а рама крепится к бетонному основанию. При таком креплении между блоком и рамой должны быть использованы виброизоляторы, позволяющие снизить передачу вибрации на строительные конструкции вследствие работы компрессора или вентилятора.
• При установке блока на земле или на небольшом расстоянии от нее, рекомендуется ограничить доступ к устройству специальной заградительной сеткой.
• Для удобства обслуживания должна быть предусмотрена возможность свободного доступа к блоку.

Ошибки, допускаемые при установке внешнего блока

Можно выделить несколько наиболее часто возникающих ошибок при установке внешнего блока:

• Нарушение технических характеристик, соответствующих данному типу кондиционера: несоответствие диаметра присоединительных патрубков, фактической длины трасс или перепада высот между внутренним и внешним блоками.
• Установка внешнего блока в закрытом помещении или на лоджиях, где нет достаточных условий для воздухообмена и отвода тепла.
• Некачественное соединение трубопроводов (вальцовка), приводящее к возникновению утечки хладагента
• Нарушения в прокладке дренажного трубопровода

Самый простой способ избежать каких-либо ошибок при монтаже сплит-системы – обратиться к сертифицированным специалистам.

Установка внешнего и внутреннего блоков

Для начала нужно определить места, где будут размещаться блоки, трасса и другие элементы климатического оборудования. Для этого нужно пройтись по всей трассе прибором, предназначенным для обнаружения проводки и нанести предварительную разметку.

После этого на стену крепится пластина для фиксации внутреннего блока. Этот элемент размещается строго в горизонтальном положении, поэтому в процессе работы обязательно нужно использовать строительный уровень.

К выбору кронштейнов для монтажа наружных блоков нужно подходить очень ответственно

Порядок установки внутреннего блока:

• Пластина прикладывается к стене, выравнивается по уровню и отмечаются места, где будет размещаться крепеж.
• Пластина убирается, и в отмеченных точках делаются отверстия с помощью дрели.
• Устанавливаются крепежные элементы. В деревянных домах можно воспользоваться саморезами, для бетонных и кирпичных зданий лучше взять дюбели.
• Пластина ставится на место и надежно фиксируется. Особое внимание нужно уделить защелкам, которые удерживают блок в нижней части.

Останется только проверить горизонтальность пластины и закрепить на ней испаритель.

Затем следует установить кондиционер своими руками с наружной стороны. Для этого с учетом нормативов наносится разметка, в соответствии с ней устанавливаются металлические уголки или кронштейны. В качестве крепежа можно использовать анкерные болты из нержавейки размером 10х1 см. К выбору кронштейнов нужно подойти очень ответственно. Эти элементы должны не только выдерживать вес внешнего блока, но и справляться с ветровыми и снеговыми нагрузками.

Удостоверившись, что кронштейны установлены ровно, на них с помощью болтов закрепляется внешний блок. Компрессор к зоне установки нужно опускать очень аккуратно, предварительно обвязав его веревками. В том месте, где через стену будут проходить коммуникации, перфоратором делается сквозное отверстие необходимого размера.

Нельзя устанавливать кондиционер вплотную к потолку или к боковым стенам

Полезный совет! Чтобы стены не насыщались влагой, желательно применять трубы в теплоизолирующей скорлупе.

Второй этап установки кондиционера своими руками

Для соединения внешнего и внутреннего блоков используются кабель и медные трубки двух диаметров. Размеры соединительных элементов обычно указаны в инструкции, которая прилагается к сплит-системе. Длина просчитывается с учетом размещения блоков. К полученному значению нужно прибавить 30 см. Обработка медных трубок:

• от бухты делается отрез необходимой длины;
• края расправляются, и устраняются все заусеницы;
• на концах устанавливаются заглушки и пробки;
• надевается теплоизоляция.

После этого трубы требуется вывести через отверстие в стене и загнуть в нужных местах, используя трубогиб. На кабель с двух сторон устанавливаются обжимные наконечники, после чего он заводится в отверстие и подключается в соответствии с инструкцией.

Дренажная трубка при монтаже сплит-системы своими руками подключается к внутреннему блоку (для этого предусмотрен специальный выход) и выводится наружу на расстояние от стены примерно 80 см. Чтобы исключить провисание, ее следует фиксировать на каждом метре. Прежде чем уложить коммуникации в пластиковый короб, их следует связать в пучок, применяя металлизированный скотч или стяжки.

Первым устанавливают наружный блок, а затем монтируют систему внутри помещения

Подсоединение медных трубок

Сперва трубки подключаются к внутреннему блоку. На его боковой стенке имеется два порта со штуцерами разных диаметров. С них нужно скрутить гайки. В результате этого появится шипение, свидетельствующее о том, что из блока выходит азот, который был закачан производителем. Он необходим для защиты внутренних деталей от окислительных процессов.

Далее с трубок нужно снять заглушки и еще раз проверить их края на наличие дефектов. Поверхность должна быть ровной. После этого на трубы можно надеть накидные гайки.

Важно! Обязательно нужно удостовериться, что резьба направлена в нужную сторону.

Затем следует развальцевать края трубок. Выполняя данную процедуру, нужно держать изделие отверстием вниз, чтобы пыль и мелкая стружка не попадали внутрь. Трубка зажимается в держателе так, чтобы снаружи оставалось 2 мм. Затем устанавливается вальцовщик, закручивается винт. Делается это до тех пор, пока цилиндр не перестанет опускаться. В результате этого на изделии образуется «юбка».

Медные трубки подключаются к внутреннему блоку кондиционера

Трубка подключается к выходу внутреннего блока развальцованным краем. В качестве соединительного элемента используется накидная гайка, которая затягивается ключом. Нет необходимости в применении уплотнительных материалов. Аналогичным образом подключаются трубки к внешнему блоку.

Электрические схемы кондиционеров

Подробнее о терминах:

• C —вывод обмоток у компрессора;
• R — рабочая обмотка у компрессора;
• S — фазосдвигающая (стартовая) обмотка у двигателя компрессора;
• Internal overload protector — встроенная защита от перегрузок;
• Compressor capacitior — конденсатор.

Fan motor — мотор у вентилятора;

• Thermal protector — встроенная защита от перегрева мотора;
• Fan motor Capacitior — конденсатор мотора вентилятора.

Terminal — клеммная колодка, предназначена для подключения кабеля, соединяющего блоки;

• N — нейтраль;
• 2 — сюда с платы управления внутреннего блока подается питание для компрессора;
• 3 — сюда подается питание для двигателя вентилятора, первая скорость;
• 4 — питание для двигателя вентилятора, вторая скорость;
• 5 — питание для клапана, отвечающего за переключение кондиционера в режим нагрева воздуха.

SV — приводит в действие клапан, отвечающий за переключение кондиционера в режим нагрева воздуха.

Внутренний блок

Control Board — плата управления, отвечает за все устройства, выводит информацию на встроенный дисплей;

Thermistor — по-простому датчик температуры, он же терморезистор;

• Room temp — датчик температуры воздуха в помещении;
• Pipe temp — датчик температуры трубок испарителя и теплообменника.

Display board — отвечает за индикацию, зачастую это несколько светодиодов, которые сигнализируют о включении кондиционера или ином состоянии;

• L — электрическая линия однофазного питания;
• N — нейтраль однофазного питания.

Filter Board — уменьшение уровня помех в сети питания;

Main relay — основное (силовое) реле, подает напряжение на компрессор;

Drain pump motor — дренажная помпа или дренажный насос;

Step motor — дословно шаговый мотор, шаговый двигатель;

Элементы конструкции

Во внешнем блоке находятся все основные узлы холодильного агрегата, нужные для бесперебойной работы кондиционера. К ним относятся компрессор, устройства дросселей и теплообменник конденсатора с вентилятором для его охлаждения.

При охлаждении атмосферы образуется много влаги и для удаления ее в некоторых моделях установлен дренажный насос. Холодный воздух всасывается снаружи, проходит фильтрацию от попадания посторонних частиц и пыли и нагревается.

Для обеспечения бесперебойной работы, во внешнем блоке расположены дополнительные приборы в виде клапанов, системы автоматики, всевозможных датчиков для измерения показаний среды, а также электронной системы оповещения о сбоях в работе канального кондиционера.

Расположен наружный блок на стене, в месте, защищенном от солнечных лучей или внизу на оборудованной площадке и закрытой от осадков (дождя и снега). При монтаже канального устройства нужно соблюдать рекомендуемые в инструкции нормы технических условий, расстояние между внутренним и наружным блоками, учитывать их высоту (чтобы не было перепада).

В блоке, размещенном внутри помещения, находится минимальное количество элементов. Они представлены в виде теплообменника и вентилятора в компактном корпусе, а также трубок из меди, соединяющих патрубки этого корпуса и каналы воздуховода.

По воздуховодам для канальных кондиционеров воздушный поток нагнетается с помощью вентилятора во внутренний блок и распределяется по каналам. В корпусе, в зависимости от модели, также могут находиться несколько датчиков, термометр и сигнализатор.

Профессиональный монтаж или установка сплит-системы своими руками

Цена установки кондиционера зависит от сложности работ, от мощности и размеров оборудования. Чтобы сравнение было корректным, в качестве основы можно рассмотреть стоимость профессиональных услуг по монтажу бытового прибора небольшой мощности, например, 3,5 кВт.

Данная услуга включает:

• монтаж и подключение обоих блоков;
• прокладку жгута (до 5 м);
• формирование сквозных отверстий в стене.

Также в стоимость установки кондиционера включены затраты на расходные материалы. В среднем профессиональный монтаж маломощных сплит-систем обходится клиенту в 5500-8000 руб.

Средние расценки на аренду инструмента и закупку материалов для установки кондиционера в квартире своими руками:

• Перфоратор («Макита») – 500 руб./сут.
• Двухступенчатый насос – 700 руб./сут.
• Установочный комплект + коммуникации (5 м) – 2500 руб.

Самостоятельный монтаж сплит-системы экономит от 1500 до 4000 рублей

В некоторых случаях оборудование отдается в аренду только под залог. Он составляет примерно 4000-8000 руб. Величина залога зависит от стоимости оборудования, взятого в аренду. Если требуется вальцевание труб, то к указанному перечню придется добавить наборы инструментов, предназначенные для этих целей. Стоимость их аренды составляет 350-500 руб. /сут.

Общая сумма достигает 3700 руб. К этому значению нужно прибавить 10%, которые покроют непредвиденные затраты и покупку расходных материалов. В итоге получится около 4000 руб. Это значит, что самостоятельный монтаж сплит-системы экономит от 1500 до 4000 руб.

Стоит отметить, что минимальные суммы на профессиональную установку не всегда включают полный перечень работ. Возможно, за некоторые из них клиенту придется доплачивать дополнительно. С учетом этого можно прийти к выводу, что экономия составляет около 2500-3500 руб.

Обратите внимание! Экономической выгоды можно достигнуть только в результате правильного монтажа сплит-системы своими руками. Ремонт и переделки лишь повлекут дополнительные затраты.

Особенности монтажа

Монтаж канальных кондиционеров выполняется последовательно, начиная с наружного блока. В зависимости от крепежа, устройство может монтироваться на стеновых кронштейнах болтовым соединением. А также их устанавливают на специально изготовленной площадке из профильного материала.

Внутренний и внешний блоки для перемещения хладагента в жидком и газообразном состоянии соединяются между собой медными трубками, которые прокладываются в теплоизоляционных рукавах. Подразумевается, что для прокладки коммуникационных труб и кабеля, предварительно в стене делаются соответствующие отверстия.

Установка подобных сплит-систем требует в дополнение монтаж блока внутри и проведение воздуховодов значительной протяженности, чтобы обеспечить надлежащее обслуживание помещений. При этом надо учитывать меры противопожарной безопасности: так, в производственных помещениях, где может быть загорание, в качестве воздуховодов применяются только оцинкованные изделия.

Диаметр таких труб подбирается исходя из характеристик оборудования и размера помещения. Главная трудность при установке канального кондиционера, это монтаж воздуховодов по выработанной схеме с учетом направления и движения воздуха. Как правило, их прокладывают по потолку, и для размещения требуется от 15 до 25 см потолочного пространства.

По этой причине подобные воздуховоды монтируют в зданиях с высокими потолками, а внутренние блоки – в подсобных комнатах, где высота потолка не важна. И к нему предусматривается открытый доступ для обслуживания техническим персоналом. В квартирах кондиционеры канального типа применяются редко из-за относительно низких потолков.

Обслуживание кондиционера в домашних условиях

Чтобы добиться экономии, многие владельцы квартир прибегают к самостоятельному обслуживанию климатического оборудования после установки кондиционера своими руками. Видео из сети содержат много полезной информации по этому вопросу, поэтому особых проблем не возникает.

Статья по теме:

Как выбрать кондиционер для квартиры: эффективное охлаждение и вентиляция воздуха

Типы и особенности устройств, дополнительные функции. Расчет мощности по параметрам помещения. Советы по уходу.

Простейшим способом чистки является пенная промывка. Для этого используется специальное моющее средство, которое продается в форме аэрозольного баллончика.

Порядок чистки сплит-системы пеной:

• Отключить кондиционер от сети, открыть его крышку и достать фильтры.
• Промыть фильтры проточной водой и оставить сушиться.
• Обработать ребра испарителя пеной из баллончика и выдержать время, которое указано в инструкции производителя (10-30 мин.).
• Установить фильтры обратно и включить кондиционер, настроив его на режим вентиляции или обогрева (выбор режима зависит от рекомендаций производителя пены).
• Спустя 30 мин. кондиционер можно выключить и проветрить комнату.

Самым распространенным способом чистки кондиционера является пенная промывка

На видео «Как почистить сплит-систему в домашних условиях» с этим процессом можно ознакомиться более детально. Этот способ подходит для удаления загрязнений с теплового обменника. Чтобы почистить дренажную ванночку, вентилятор и скрытые участки кондиционера, придется разобрать его.

Принцип работы отдельных элементов

Вентилятор внутреннего блока по воздуховодам забирает воздух из одного/нескольких помещений, направляет его на теплообменник и далее по другим воздуховодам распределяет холодный/теплый воздух в одно/несколько помещений. В большинстве случаев канальный кондиционер обрабатывает рециркуляционный воздух из помещений, но у  него имеется функция, которая позволяет работать и с подмесом свежего воздуха до 25-30%. В зависимости от диаметра, длины, формы и вида воздуховодов производится подбор канального блока по величине статического давления: низконапорный, средненапорный или высоконапорный.

Обычно применение внутреннего блока канального типа относится к оборудованию промышленного или полупромышленного назначения. Холодопроизводительность таких канальных кондиционеров колеблется от 2 до 56 кВт. В некоторых случаях подобного рода канальные кондиционеры малой холодопроизводительности могут быть применены и для бытового использования, но не для всех помещений. Особенностью расположения внутренних блоков является обязательное наличие пространства между основным потолком и подвесным потолком. Именно в этом свободном пространстве размещается канальный внутренний блок и воздуховоды, по которым воздух распределяется в помещение/помещения и, соответственно, забирается из них. Если же осуществляется приток свежего воздуха, то должен иметься специальный воздуховод, по которому такой воздух подается на обработку во внутренний блок. Именно по этой причине канальные кондиционеры находят применения в офисных, производственных и других помещениях, где высота потолков достаточно большая, что и позволяет сделать доступным их использование в таких случаях.

В современных коттеджах, если позволяет высота потолков, также возможно использование канальных кондиционеров и именно в этом случае они выступают в качестве оборудования бытового применения.

• установка одного внутреннего блока может обеспечить подготовку воздуха в нескольких помещениях;
• возможен подмес свежего воздуха, что позволяет обеспечить приток воздуха, обогащённого кислородом;
• скрытая установка всего оборудования, подводящих и отводящих воздуховодов, что никак не влияет на внешний интерьер помещения;
• управление работой возможно как с помощью проводного, так и с помощью инфракрасного пульта управления.

• если один внутренний блок обеспечивает обработку воздуха в нескольких помещениях, то во всех помещениях будет поддерживаться одна и та же температура. Это не всегда удобно;
• использование возможно только для помещений с высокими потолками;
• сложный подбор, расчет и разводка воздуховодов по помещениям. Не следует доверять такие работы неквалифицированным специалистам.

Неисправности кондиционеров

Сегодняшнее климатическое оборудование снабжено функцией оповещения о возможных поломках. Стоит лишь расшифровать диагностическую информацию.

Агрегат не включается

Это самая распространенная поломка у кондиционера и наверняка каждый пользователь с ней встречался. Эти проблемы происходят обычно из-за электрической части:

• Устройство не подключено.
• Неисправна командная микросхема.
• Отсутствует связь между наружным и внутренним блоками.
• Не работает пульт управления.
• Сработал автомат защиты.
• Ошибочная коммутация при подаче сигналов.

И наконец, устройство может производить сбой в силу банального износа деталей.

Отключение сплит-системы после непродолжительной работы

Такое явление происходит из-за перегрева компрессора, а также по причине поломки защитного реле. Нагревается установка по причине загрязнения радиатора на внешнем модуле.

В таких случаях следует произвести профилактическую чистку решетки. А также после заправки может нарушиться баланс в контурах радиатора и конденсатора.

Течь конденсата из внутреннего блока

В летнее время владельцы кондиционеров могут наблюдать переполнение емкостей с конденсатом. Причиной этого может быть обмерзание теплообменника, который следует утеплить. Если протекание появляется в стыках, то нужно подкрутить гайки. В случае забивания грязью дренажной трубки, ее также следует прочистить.

Кондиционер работает не на полную мощность

Такая неисправность случается в основном летом. Аппарат во время эксплуатации потребляет большое количество энергии, но не в состоянии обеспечить необходимый температурный режим. Причина здесь чаще всего кроется в загрязненных воздушных фильтрах.

ВНИМАНИЕ! Тонкие очистители, озонаторы, лампы ультрафиолетового света хотя и улучшают воздух, но при этом ощутимо влияют на стоимость агрегата.

Запахи

Если от устройства стал появляться неприятный душок, то для этого есть несколько причин. В случае горелого запаха нужно проверять проводку, причем делать это рекомендуется в сервисных центрах.

Когда зловонье отдает сыростью или плесенью, это значит, что внутри агрегата образовалась колония бактерий. Избавиться от него можно с помощью антигрибкового препарата.

В состав кондиционера входят внутренний и наружный модуль, последний размещается вне здания. Это вызвано шумной работой вентилятора и компрессора, а также независимым отводом теплого воздуха в атмосферу.

Устройство наружного блока

Несмотря на разнообразие кондиционеров, их внешний модуль всегда имеет одинаковые составные части:

• Компрессор. Он способен сжимать фреон и придавать определенное движение по контуру.
• Конденсатор, находящийся в наружном блоке. Он превращает хладагент в жидкое состояние.
• Испаритель. Радиатор расположен внутри аппарата – служит для преобразования фреона из водянистой фазы в газообразное положение.
• Терморегулирующий вентиль (ТРВ). Посредством прибора понижается напор хладагента.
• Вентиляторы. Задача этих устройств заключается в обдуве испарителя и конденсатора, чтобы создать более интенсивный теплообмен с атмосферой.
• Фильтры. Эти части кондиционера предохраняют контур от попадания посторонних частиц (грязи, пыли)

ВАЖНО! В случае работы кондиционера в режиме нагнетания теплого воздуха, внешний модуль снабжается четырех ходовым клапаном, который управляется от внутреннего модуля. Он отвечает за изменение режимов подачи теплого и холодного воздушного потока.

Работа кондиционера в режиме обогрева

В чем отличие кондиционера от сплит-системы

Кондиционер – это сложное техническое оборудование, предназначенное для создания и поддержания комфортного температурного режима в помещении любого назначения. Кондиционер может не только охлаждать воздух, но и нагревать его, если это предусмотрено производителем. Кондиционер – это общее понятие климатической холодильной техники. Видов кондиционеров на сегодняшний день представлено очень много. Кондиционером можно назвать как бытовой прибор для охлаждения воздуха, например, оконный кондиционер или мобильный кондиционер, так и чиллер – промышленное климатическое оборудование большой мощности. Для более точного определения существуют названия кондиционеров, например, сплит-система.

Сплит-система представляет собой кондиционер, состоящий из двух блоков – внешнего и внутреннего. Внутренний блок включает в себя систему управления – автоматики, фильтры для очистки воздуха, вентилятор для обдува теплообменника испарителя и сам испаритель. Внешний блок включает в себя компрессор, конденсатор, четырехходовой клапана, капиллярную трубку и систему автоматики.

Бытовая сплит-система чаще всего устанавливается в относительно небольших по площади помещениях, например, бытовая настенная сплит-система предназначена для создания оптимального микроклимата в помещениях от 10 до 70 м2, в зависимости от мощности оборудования. Поэтому такие сплит-системы чаще всего устанавливаются в квартирах или в небольших офисных помещениях.

Один внутренний блок способен поддерживать температуру в одном помещении, если требуется поддержание температуры сразу в нескольких комнатах, то для этого существуют мультисплит-системы. Такая система предполагает подключение сразу нескольких внутренних блоков к одному наружному.

Есть также и другие типы сплит-систем, которые больше подходят для просторных помещений большой площади – торговых центров, ресторанов, бизнес-центров и т. Все эти сплит-системы также имеют по одному внутреннему и одному внешнему блоку, отличаются они только внутренними блоками и производительностью. Внутренние блоки делятся по типу установки – кассетные, канальные, колонные, напольно-подпотолочные, колонные.

Сплит-системы могут отличаться опциями и функциями, это зависит от модели и производителя. Например, в сплит-системах может быть разное количество очищающих воздушных фильтров. Количество режимов также может отличаться – в некоторых кондиционерах предусмотрены следующие популярные режимы – «I feel», ночной режим, самоочистка, авторестарт, автоотключение, самодиагностика, турборежим, интеллектуальная оттайка и др.

Элементы внутреннего блока

Во внутреннем блоке в основном расположены элементы, создающие минимальное количество шума, за счет чего обеспечивается больший комфорт пользователей. К таким элементам относятся:

• корпус наружного блока со встроенной пластиковой решеткой, который служит для защиты деталей, расположенных внутри, от поломок и внешних воздействий;
• теплообменник испарителя, необходимый для того, чтобы холодильный агент, проходя по трубкам теплообменника испарителя, испарялся и охлаждал воздух в помещении;
• вентилятор, обдувающий теплообменник испарителя воздухом для лучшего теплообмена с холодильным агентом;
• фильтр(ы) для очистки циркулирующего воздуха от мелких и крупных загрязнений, а также для защиты теплообменника испарителя от загрязнений;
• плата системы автоматики, обеспечивающая контроль над работой сплит-системы;
• датчики температуры для замера температуры воздуха перед теплообменником испарителя или других температур в области испарителя.

Типы кондиционеров

Изготовители производят всякие виды кондиционеров, вкладывая значительные средства в свое дело. В результате чего современный потребитель может выбрать всякую модель по любым параметрам.

Кондиционеры сплит – системы

Устройства типа сплит прекрасно подходят для маленьких комнат.

НА ЗАМЕТКУ! По установке агрегаты делятся на напольные, оконные, настенные и потолочные кондиционеры.

Различают два вида таких устройств: разделительные системы и мульти разделяющиеся системы. Настенные аппараты вида сплит-система представляют собой два блока: маленький внутренний узел и крупный внешний модуль.

Во внешнем устройстве находятся самые шумные в работе устройства. Мульти сплит-система образована в результате объединения нескольких внутренних блоков к единому наружному модулю. Это разрешает оптимально сохранить дизайн дома.

Кондиционеры потолочного типа

В помещениях с большой площадью, как правило, выбирают агрегаты для установки на потолке. Их достоинство состоит в том, что охлажденный воздух равномерно распределяется горизонтально по комнате, не действуя напрямую на людей.

Массивный кондиционер потолочного вида почти незаметен, и он незаменим, когда нужен обширный поток воздуха для самых отдаленных частей помещения, при этом длина струи у некоторых моделей достигает до 55 метров.

Различают также канальные и кассетные потолочные кондиционеры. При этом первые устройства полностью спрятаны за натяжным потолком или в канале, а второго вида – кассетные блоки имеют вид потолочной плитки размером 600×600 мм.

Сплит-система

Хотя разъединительная система состоит из внутреннего и внешнего модулей, по принципу работы она не отличается от действия бытового потолочного кондиционера любого другого типа.

В самом корпусе внешнего блока расположен теплообменник, вентилятор и компрессор. Дополнительными элементами сплит – системы являются осушитель, расширительный клапан и присоединительные трубки.

А также для подключения агрегата к электросети, в нем расположены нужные пусковые и контролирующие приборы.

Промышленные кондиционеры

Такие устройства разрабатываются для обслуживания площадей более 350 метров и поэтому они имеют ряд особенностей, отличаясь тем самым от бытовых кондиционеров. Устройство прецизионного оборудования может быть различным.

Их нередко устанавливают в домах, где нужен особый микроклимат для каждого помещения – торговых центрах, банках, гостиницах. Промышленные кондиционеры подразделяются на следующие системы:

Мультизональные устройства. Эти узлы кондиционирования VRF и VRV включают в себя до 64 внутренних модулей и до трех наружных блоков. Суммарно они располагаются на коммуникациях длиной до 300 метров.

Для всякого внутреннего модуля допускается устанавливать отдельную температуру и обеспечить свой микроклимат в каждой комнате. Погрешность устанавливаемой температуры составляет всего 0,05 градуса.

«Чиллер-фанкойл». Устройства с этой системой отличаются тем, что внутри контура применяется не фреон, а вода или антифриз. Центральный холодильный аппарат называется «чиллером», а теплообменные элементы – «фанкойлами».

Преимущество такого агрегата в том, что расстояние между этими компонентами может быть любое, так как вода течет по обычным трубам.

Центральные и крышные кондиционеры. Данные устройства разнообразные по своему действию. Они применяются в виде агрегатов по теплообмену, вентиляторов, очистителей и увлажнителей воздуха.

Центральным его называют потому, что воздушная масса обрабатывается во внутреннем блоке и потом по трубам двигается по комнатам. Монтаж кондиционеров такого вида и проведение коммуникаций выделяется особой сложностью и ему требуется наружный источник холода.

По возможности лучше выбирать крышные моноблоки, которые более простые в установке.
