Как выбросить кондиционер на улицу или в канализацию

Очистка дренажной системы кондиционера

Устранить протечку воды из кондиционера, причиной которой стало засорение дренажной системы, пользователь может самостоятельно. При этом чистить нужно не только дренажную систему, но и фильтры теплообменника. В противном случае пыль, скопившаяся на испарителе, снова забьет сливное отверстие дренажного поддона. Для того, чтобы очистить дренажную систему необходимо:

• Отключить кондиционер от сети электропитания.
• Снять крышку и фильтры грубой очистки.
• Аккуратно извлечь поддон, в котором собирается конденсат. Для этого необходимо отсоединить сливной шланг.

Далее нужно тщательно промыть поддон, очистив сливное отверстие от скопившегося мусора и грязи. Затем проверить состояние сливной трубки. Если она забита, продуть струей воздуха. При сильном засорении в трубку необходимо залить специальную жидкость для чистки кондиционеров. Затем, подождав минут 20-30, с помощью пылесоса удалить загрязнения.

Не используйте для очистки труб дренажной системы проволоку и аналогичные предметы. Так можно получить лишь кратковременный эффект. Через некоторое время засор восстановится, и протекание воды из кондиционера возобновится. Кроме того, проволокой можно повредить тонкостенные пластмассовые трубки. Устранение этих повреждений потребует трудоемкого и дорогостоящего ремонта.

Хлоргексидин обеззараживает детали кондиционера

Снятые фильтры грубой очистки также тщательно промывают, а затем высушивают. Испаритель очищают от пыли, используя для этого мягкую щетку и пылесос.

Завершая процесс очистки дренажной системы, многие специалисты рекомендуют обеззаразить ее. Для этого используют раствор хлоргексидина, которым обрабатывают поддон и фильтры грубой очистки. Кроме того, небольшое количество препарата нужно залить в сливную трубу, выждав 15-20 минут, ее промывают проточной водой, заодно удаляя из дренажного трубопровода остатки мусора и грязи.

На этом процесс очистки дренажной системы можно считать законченным. Установив все снятые детали на свои места, можно подключить кондиционер к электросети и продолжить его эксплуатацию.

Монтаж дренажной системы

Для начала придется составить схему размещения каждого элемента сливной системы.

В ее состав входят:

• хомуты и крепеж;
• дренажная трубка;
• уплотнители и переходники;
• сифон (если нельзя изогнуть дренажную трубку);
• канализационная труба.

Следует заранее организовать небольшой уклон канализационной трубы, подведенной к самой канализации. Установка сифона позволит создать гидрозатвор, препятствующий доступу газов из канализации.

Поскольку кондиционер работает только в жару, возможным решением станет установка обратного клапана между оборудованием и канализацией. Он будет эффективен в любое время года. Даже если вода в гидрозатворе пересохнет, посторонним запахам хода не будет.

Бывают случаи, когда невозможно организовать самотечную систему. Выходом становится использование специальных емкостей, в которых накапливается конденсат. По мере накопления емкость самопроизвольно освобождается или опорожняется с применением насоса.

Для работы дренажа с насосом потребуется подключение к электросети. В этом случаем можно обойтись без установки обратного клапана. Трубка из кондиционера заходит в емкость без прямого соединения с канализацией.

Если кондиционер после разборки-сборки начал шумно работать, нужно проверить крепеж внешнего блока. Из-за ослабленного крепежа блок со временем может упасть

При монтаже дренажа кондиционера с выводом в канализацию следует организовать горизонтальный участок системы и соединить его с трубой, идущей от приемной ванночки. При слишком больших расстояниях придется проделать в стенах отверстия для проведения трубопровода.

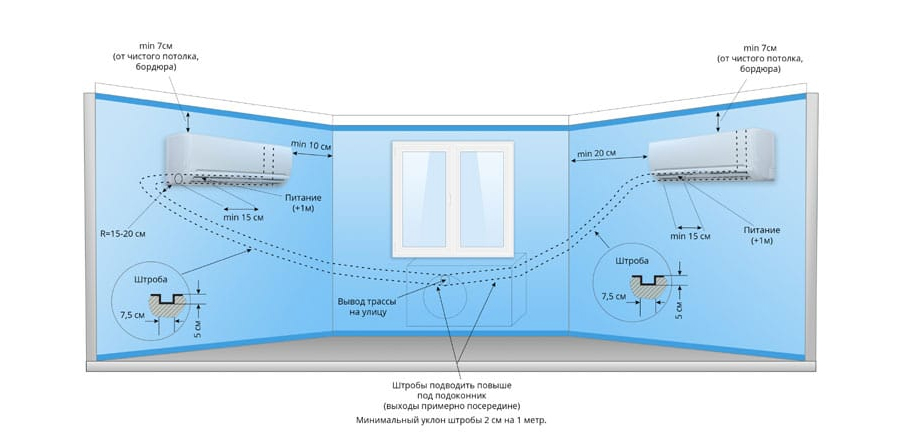

Установка трассы

Монтаж осуществляется в несколько этапов:

• Выбор места для установки внутреннего блока сплит-системы в квартире;
• Выбор мощности и дополнительных функций устройства;
• Выбор типа кондиционера (инвертор или on/off);
• Определение точного диаметра трубок для будущих работ;
• Определение точного расстояния от потолка, соседней стены, прочих предметов вблизи прибора.

• Подготовка стен – монтажники проделывают отверстия, чтобы провести через них медные трубки трассы (здесь необходимо учитывать теплоизолирующую оболочку на трубках и сделать отверстия достаточного диаметра);
• В стенах проделывают штробы, в которые лягут медные трубки трассы;
• Внутренний блок кондиционера временно устанавливают на место, чтобы измерить расстояние, какой будет максимальная длина трассы, и на основе этого определить длину трубок (при отрезе трубок необходимо использовать качественные инструменты – специальный труборез, иначе края будут неровные, и не удастся добиться полной герметичности);
• Трубки трассы аккуратно прокладываются (важно избегать сильных изгибов, а для сгибания использовать специальные инструменты, чтобы избежать микроповреждений);
• Концы трубок обрабатывают, соединяют с патрубками на внутреннем и внешнем блоках сплит-системы, фиксируют гайками и герметиком (раскручивать гайки после этого не следует, иначе можно повредить важные детали кондиционера).
• Систему проверяют на герметичность.

• Подключается электрический кабель;
• Проводятся заключительные отделочные работы;
• Блок вешается на стену, систему проверяют на исправную работу и включают.

При монтаже трассы кондиционера необходимо следовать инструкции и учитывать ряд правил и нюансов, поэтому лучше всего нанимать для монтажа квалифицированных специалистов. От этого будет зависеть качественная работа кондиционера и срок его службы.

Какие существуют способы сброса воды?

Самый дешевый вариант – удаление побочного продукта самотеком. Но и в этом принципиальном исполнении есть разновидности. Они заключаются в месте приема конденсата.

Основные способы отвода жидкости:

Кондиционирование воздуха — не самое дешевое удовольствие из современных технических достижений. Поэтому не стоит экономить на правильном проектировании и установке системы слива отработанной влаги.

Сбор конденсата в пластиковую бутыль не требует материальных затрат. Главное вовремя сливать скопившуюся жидкость в канализацию

В любом случае дренаж нужно делать правильно с самого начала монтажа сплит системы. Какой бы вариант отвода конденсируемой влаги вы не выбрали.

Монтаж системы для отвода конденсата

Этот процесс очень прост.

• Необходимо снять нижние крепежи с корпуса кондиционера, чтобы он смог подниматься.
• В нижней части под вентилятором, который обдувает испаритель, установлена ванночка для сбора конденсата.
• С боковой ее стороны есть патрубок, именно к нему и надо при помощи хомута присоединить дренажную трубку отвода конденсата от кондиционера.
• Корпус внутреннего блока опускается, устанавливается на место. При этом очень важно, чтобы гофра прошла сквозь него через специальное сделанное в боковой стенке отверстие.
• Крепежи вкручиваются по месту.

Основные неисправности дренажа

Самая часто встречающаяся неисправность системы отвода конденсата из кондиционера – это забивание отверстия ванночки. Пыль и грязь с конденсатом оседает на дно поддона, где образуется ил. Он растет и закрывает собой патрубок. Следствие – переток воды поверх краев ванны. Жидкость начинает капать на пол и подтекать по стенам.

И другие неисправности:

• Если кондиционер работает зимой на обогрев, то нередко дренажная трубка на улице просто замерзает.
• Неправильно был выставлен уклон дренажной трассы.
• Если вышла из строя помпа.
• Если в системе снизилось количество хладагента, что приводит к обледенению испарителя и подводящих трубок, поэтому лед начинает таять по всей длине трассы, выливаясь водой на пол.
• Испаритель может покрываться льдом, если перестал работать регулятор давления. Если температура за окном стала снижаться, это может привести к снижению температуры фреона за счет падения его давления.

Своими руками прочистить систему отвода конденсата из кондиционера можно лишь в том случае, если засорился патрубок ванночки. Для этого необходимо:

• Снять фильтры, расположенные на корпусе прибора перед испарителем. Их надо обязательно хорошо промыть.
• Поднимается корпус кондиционера.
• Отсоединяется дренажная трубка от поддона.
• Последний снимается и промывается. Особое внимание именно отверстию.
• Если трубка забита так же, как и сливное отверстие, то ее надо продуть. Если не получается, то придется заменить ее новой.
• Все остальные действия по сборке системы слива конденсата производятся в обратном порядке.

Специалисты рекомендуют для обеззараживания стоков и поддона вывода конденсата использовать раствор хлоргексидина. Хотя любое бытовое моющее средство, в котором содержится хлор, легко справится с поставленной задачей.

При остальных неисправностях, связанных с выходом из строя того или другого приспособления или детали, лучше вызвать мастера. Самостоятельные действия могут привести к непоправимым последствиям.

Монтаж дренажной системы кондиционера

Чаще всего между блоками кондиционера организуется совместная трасса, где кроме дренажа осуществляется монтаж и других коммуникаций.

Если дренажный шланг сделан не из морозостойкого и износостойкого материала и имеет небольшой диаметр, то полезно на уличном участке дренажную линию упрятать в гофрированную трубу. Делать это внутри помещения не представляет смысла.

По завершении монтажа дренажной системы кондиционера, а точнее — дренажной трубы, коммуникации совместной трассы следует скрепить между собой изолентой в нескольких местах, если изолирующей обмоткой не будет служить гофрированная труба с большим диаметром. Коммуникации не следует подключать заранее к внутреннему блоку системы кондиционирования.

Дренаж внешнего блока при схеме вывода на улицу осуществляется просто: к находящемуся на дне блока дренажному отверстию подключается гибкий шланг, вывод которого располагают так, чтобы конденсат не падал на окна соседей, выступы фасадов и другие кондиционеры.

Когда установка дренажной системы кондиционера будет завершена, все её части будут соединены, общую трассу коммуникаций, проложенную по внешней стене дома, следует не забыть обмотать изолентой, или использовать другой способ изолирования в виде гофрированной трубы.

Изоленту наматывать нужно по направлению снизу вверх. Такой же процедуре следует подвергнуть медные трубки на открытых участках и электропроводку для защиты их от коррозии. Отверстие, проделанное во внешней стене, следует надежно заполнить герметиком из силикона.

Пошаговая инструкция монтажа дренажной системы кондиционера

Пошаговая инструкция монтажа дренажной системы кондиционера очень проста.

Функции дренажной системы кондиционера

Конденсат – это, по сути, обычная вода. А кондиционер – это сложный электромеханический прибор. То есть, конденсат может стать причиной выхода из строя кондиционера. Тем более за одни сутки от работающего прибора может выделиться до 20 л влаги. И ее надо отводить.

Схема отвода конденсата

Самостоятельное изготовление

В магазинах сифоны для дренажа из кондиционера стоят от полутора до двух тысяч рублей, и многие пользователи задумываются о самостоятельном изготовлении такого устройства. Мнение на этот счет разноречивое: кто-то говорит однозначно, что нельзя сделать – дешевле купить. Но есть и противоположное мнение.

Предлагается два варианта самодельных гидрозатворов:

Вариант № 1. Без применения специальных инструментов в домашних условиях можно изогнуть трубу U-ной формы. Один конец ее соединить с кондиционером, а другой вставить в патрубок от канализации. Такое устройство оправдает себя лишь тогда, когда сплит система будет постоянно в работе. Но если кондиционер длительное время простаивает, то из колена устройства жидкость испарится, и зловонные запахи из канализационной трубы заполнят помещение.

Вариант № 2. Этот способ изготовления сухого гидрозатвора при настенном или потолочном размещении кондиционера. В чем его суть? Для такого самодельного устройства понадобится компенсатор (обычная пластиковая труба с заужением диаметром около 60 мм). Внутрь ее вставляется двухсторонний резиновый манжет (от стиральной машины), с подрезанным буртиком.

Сверху на отверстие манжеты опускается теннисный шарик. Нижняя часть трубы вставляется в канализационную трубу, а в верхнее отверстие вставляется шланг, отводящий конденсат из кондиционера. Принцип действия такого сухого гидрозатвора заключается в следующем.

Во время работы сплит системы выделяется влага от теплообменника, капиллярных трубок, радиатора и других элементов. Постепенно через капельную воронку отвода от дренажа кондиционера она стекает по отводному шлангу в выставленный компенсатор. Шарик приподнимается под напором дренажной жидкости из кондиционера, освобождая для нее слив в канализационную магистраль. После понижения напора со стороны конденсата шарик встает на свое место под собственным весом и плотно перекрывает отверстие.

Слив в канализационную систему

Оптимальным решением является отвод конденсата в канализацию. Проблема такого слива состоит в том, что в жилых помещениях с кондиционером обычно нет канализационного участка.

Решением становится один из следующих вариантов:

Выбирайте приемлемый для вас способ отвода конденсата. Как правило трудоемкость и стоимость материалов ниже в первом случае.

Схема линии отвода внутри дома

Наружный блок не вырабатывает конденсат в режиме охлаждения. Капающая на головы прохожих жарким летом вода из кондиционера собирается во внутреннем модуле. А затем из специальной накопительной ванночки удаляется по дренажной трубе наружу.

Но выводить жидкость во внешний модуль системы совсем необязательно. Собранный в помещении конденсат можно от кондиционера направить в канализацию к ближайшему стояку, указанному в схеме разводки труб внутри дома. Чем меньше будет длина участка дренажной системы между внутренним модулем сплит системы и канализацией, тем легче будет обслуживание и ремонт магистрали.

При проектировании и монтаже следует избегать большого числа поворотов линии отвода конденсата. Лучше сделать отверстие в стене при прокладке магистрали в соседнее помещение

Подключение линии отвода конденсата к канализационной схеме стоков требует знаний и опыта. Если вы собираетесь сделать такую работу самостоятельно, консультируйтесь с мастерами, имеющими практический опыт в этой сфере.

Установка сифона для конденсата

Защитой от проникновения неприятных запахов из канализации в помещение служит гидрозатвор. Эту функцию выполняет обычный канализационный сифон. Устройство монтируется на стыке соединения канализационных и дренажных труб.

Влага из кондиционера сначала накапливается в сифоне. На определенном уровне приспособления находится затвор, который выпускает жидкость в канализацию. Сифоны оборудуются защитным клапаном, ограждающим от проникновения запахов.

По способам установки сифоны классифицируют на:

• закрытые встроенные в стену;
• наружные открытого исполнения;

Конструктивно они бывают обычными с гидрозатвором, шариковыми с каучуковым запирающим элементом, сухими с разрывом струи и без этой функции и т.

Встраиваемые закрытые сифоны имеют разные габариты глубины. Для монтажа их в стену следует подбирать соответствующую конкретным размерам модель.

Удобны наружные сифоны из прозрачной пластмассы, позволяющие отслеживать их переполнение и загрязнение

Эффективность устройства характеризуется пропускной способностью. Различные модели сифонов отличаются видом резьбы. Учитывайте этот момент при покупке оборудования.

Как выбрать сифон?

Сифоны, предназначенные для отведения конденсата, имеют конструктивные отличия.

При выборе следует учитывать следующие критерии:

Количество конденсата должно соответствовать пропускной способности узла. Вся необходимая информация указана в характеристиках устройств. Если кондиционер производит большое количество конденсата, понадобится сифон с высокой пропускной способностью.

Слив дренажа в некоторых случаях устанавливается выше уровня поддона самого кондиционера, например, если кондиционер расположен в подвальном или цокольном помещении. Установка дренажной помпы поможет поднять воду на требуемую высоту

При выборе встраиваемого сифона учитывается глубина ниши для его монтажа.

Подключение дренажа

Прежде всего разберемся с целесообразностью применения дренажной системы. Влага, которая образуется на испарителе зачастую содержит примеси и вкрапления различного рода, поэтому требуется ее эффективное и регулярное отведение. При этом дренаж обеспечивает устранение:

• Неприятных запахов. В воде в большом количестве содержатся микроорганизмы, которые приводят к протуханию воды при ее застое. В итоге появляется весьма неприятный запах.
• Болезнетворной флоры. Застоявшаяся вода – основной источник появления вредоносных бактерий, которые опасны для здоровья владельца.
• Условий для появления грибка и плесени. Опять-таки средой их появления является септическая влажность. Сама плесень может стать причиной серьезных заболеваний.

При отводе в канализацию

Данный способ является наиболее эффективным по двум причинам – он никак не навредит соседям, если кондиционер смонтирован в многоквартирном доме, а кроме того он полностью удовлетворяет все санитарные нормы. Единственный сложный нюанс – это удаленность кондиционера от канализационной системы. Но и эта проблема решаема, так как вывод конденсата можно сделать непосредственно в кухонную раковину или трубу, отведенную от стояка.

Дренажная трубка прокладывается с уклоном, таким образом чтобы минимальный перепад составлял 2 см. Следует внимательно отнестись к соблюдению этого условия.

Отвод дренажной трубки в канализацию, трубка проложена в штробе под слоем шпатлевки

Принцип монтажа дренажной системы

Перед непосредственным монтажом дренажа со сливом в канализацию необходимо разработать схему, на которой будут отражены все конструктивные элементы:

• Трубка с диаметром от 15 до 20 мм.
• Сифон. Но можно обойтись и без него, если трубка после S-образного изгибания сохраняет форму.
• Переходные и уплотняющие элементы.
• Крепеж, хомутики.

Очень важно соблюсти правильный угол наклона дренажной трубки для эффективности работы всей дренажной системы. Для этого замеряется расстояние от кондиционера до стояка канализации, и при помощи строительного уровня вымеряется уклон. В стояк врезается патрубок, который после будет соединен с трубкой. Перед патрубком от канализации монтируется сифон или обратный клапан – их назначение пресекать любые «проникновения» из канализации. В частности, речь идет о неприятном запахе.

Схема слива конденсата в канализацию является основной, но как было сказано ранее, иногда расстояние от дренажной ванночки до канализации бывает слишком велико. В таком случае трубка слива заводится непосредственно в стену. При этом участок, проложенный в стене, не должен иметь даже малейших изгибов, так как в последствии они станут причиной засоров. Чем короче и ровнее трубопровод – тем легче проводится очистка и устраняются засоры.

При отводе на улицу

Данный способ дешевый и простой, а потому и максимально востребованный. Трубка под уклоном в 1 см. просто выводится на улицу.

Но данный способ имеет ряд недостатков:

• Если вы проживаете в многоквартирном доме, то капли конденсата неизбежно будут ниспадать на подоконники соседей, живущих ниже. Это создаст прецедент для их недовольства, а при возможных разбирательствах соседи будут защищены административным кодексом.
• Трубка может перемерзнуть на холоде.
• Через место вывода трубки на улицу холодный воздух может попасть внутрь помещения.

Сплит-системы с выводом конденсата на улицу

Альтернативой может стать использование специального бачка, который будет установлен в помещении под дренажным сливом, но это полумера, которая выполняется кустарно и не отличается эффективностью и портит презентабельность кондиционера.

Дренажные трубки для кондиционеров

Дренажная трубка кондиционера, с помощью которой из него наружу выводится образовавшийся внутри конденсат, изготавливается из полиэтилена или поливинилхлорида. Эти материалы не поддаются воздействию воды, а изделия из них отличаются высокой прочностью. На практике изготовители комплектуют кондиционеры армированными трубками двух видов – гладкими и гофрированными. Гладкие трубки чаще всего встречаются в бюджетных моделях кондиционеров. Их монтаж без специальных фитингов невозможен.

Фитинги – элемент, использующийся для формирования изгибов при прокладке трубопроводов различного назначения.

Использование гладких труб с фитингами для прокладки дренажного трубопровода целесообразно в том случае, когда кондиционер расположен в непосредственной близости от канализации. Если точка подключения трубки к канализации находится на достаточно большом расстоянии, применение фитингов значительно усложняет монтаж трубопровода.

Гофрированные трубки отличаются высокой гибкостью и монтаж дренажного трубопровода можно осуществлять без фитингов. Дренажный шланг для кондиционера, собранный из гофрированных трубок, можно изгибать под любым углом, что значительно упрощает процесс прокладки трубопровода.

Не рекомендуется в качестве дренажных трубок использовать садовые шланги и гофрированные рукава, которые применяют при прокладке электрических кабелей.

Виды дренажных трубок для кондиционеров

В дренажной системе для отвода конденсата от кондиционера применяют несколько видов трубок:

• Металлопластиковая труба. Распространенный материал для отвода конденсата благодаря гладким внутренним стенкам, при этом он имеет невысокую стоимость. «Металлопластик» легко монтировать через стены, у него эстетичный вид, единственное условие при монтаже: для него нужен плавный изгиб при поворотах. Если труба надломится, то это будет лучшим местом для скопления грязи. А также крепеж для такого трубопровода нужно делать как можно чаще, иначе может появиться прогиб.
• Полипропиленовая трубка. Этот материал монтажники все чаще для установки дренажа стали использовать в больших помещениях. Особенно актуально применение такого дренажа при монтаже кассетного или канального типа кондиционеров. Трубка эта достаточно жесткая, у нее практически нет прогибов, поэтому она хороша для прокладывания длинных трасс.
• Специальный шланг. Он имеет гофрированную поверхность снаружи и эластичную – внутри, выполнен из синтетического материала, что дает возможность при сгибах держать свою форму. Наружная оплетка предохраняет шланг от механических повреждений, правда его сложнее протаскивать через отверстия из-за ребристой поверхности, но для опытных монтажников это не помеха.
• Тонкостенный шланг. Такого вида рукав также имеет ребристую внешнюю форму, но при резких изгибах он сдавливается, и укладывать его рекомендуется в желоб из твердого материала во избежание прогибов.
• Садовый шланг. Хотя внешне он выглядит крепким и массивным, но при «поворотах» под 90 градусов проходное отверстие у него уменьшается, поэтому годится он только на прямых участках.

Где находится дренаж

Видимая часть дренажа – это поддон, который располагается в нижней части кондиционера непосредственно перед вентилятором забора воздуха. Сбоку или в нижней части в поддоне смонтирован специальный патрубок, к которому и крепится дренажная трубка.

Выяснив, где располагается дренаж, уделим внимание и способам, которыми реализуется отвод конденсированной влаги:

Обслуживание контура дренажа

После монтажа системы отвода конденсата, необходимо заботиться о ее функциональном состоянии. Существует множество неисправностей, возникающих при эксплуатации и нуждающихся в немедленном вмешательстве.

Проблема. Чаще всего засоряется отверстие, через которое влага выводится в дренажную трубку. Причина в пыли и грязи, скапливающейся в отверстии. Мусор оседает и закупоривает трубку. Ванночка наполняется жидкостью и та начинает течь по стенам на пол.

Решение. Для избежания неприятных последствий, следует регулярно чистить и промывать трубку. Для промывки подойдут моющие средства, в составе которых имеется хлор, поскольку он максимально эффективно справляется с поставленной задачей.

Проблема. При неисправности регулятора давления, на испарителе могут появиться наросты льда. Причиной этого становится понижение температуры на улице, а в следствии и температуры фреона.

Решение. Для предотвращения неисправности, следует регулярно выполнять технический осмотр путей слива конденсата из сплит системы.

Проблема. Если кондиционер в зимнее время включен на обогрев, то трубка отвода влаги быстро замерзнет, что станет причиной поломки.

Решение. При отрицательной температуре на улице сплит-систему следует отключать. Можно купить низкотемпературный комплект, предназначенный для подогрева компрессора и дренажной трубки. В таком случае кондиционер сможет работать даже при температуре -25 градусов.

Решение. Не забывайте следить за уровнем холодильного агента. Своевременно обращайтесь в сервисный центр для дозаправки.

Проблема. При поломке помпы дренажная система выходит из строя.

Решение. Оборудование лучше приобретать у официальных поставщиков и с ответственностью относиться к монтажу.

Проблема. Неправильный угол наклона дренажной трубки станет причиной застоя воды. В дальнейшем она будет капать на пол.

Решение. Придерживайтесь рекомендаций по созданию наклона еще на этапе монтажа.
