Как проверить неподдерживаемый конденсатор и компрессор кондиционера сплит-системы. Как проверить каждый компонент электрической системы кондиционера

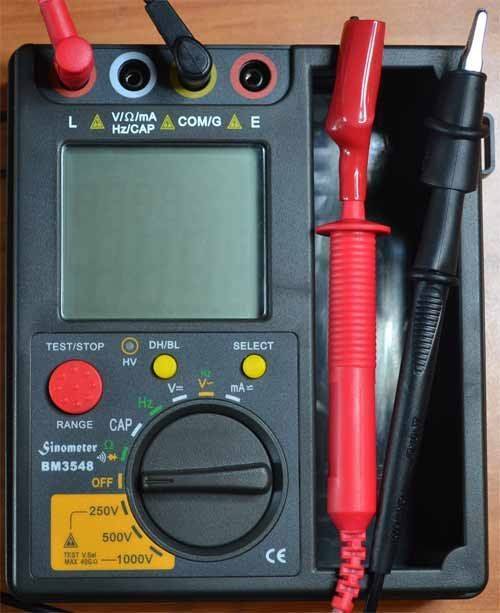

Измерение сопротивления изоляции мегомметром.

Обычным тестером проверить пробой изоляции не получится-он измеряет сопротивление используя низкое напряжение 3—9 В. Мегомметр позволяет измерять сопротивление более высоким напряжением 200-1000 В. Но всё равно предварительно необходимо «прозвонить» обмотки мультиметром, так как нельзя измерять сопротивление мегомметром при коротком замыкании обмотки на корпус.

На приборе можно выбрать напряжение которым будет измеряться сопротивление и время в течение которого будут тестироваться обмотки.

Измерять сопротивление необходимо между одним из трёх выводов на компрессоре и, например, медной трубкой выходящей из компрессора напряжением 250-500 В. Сопротивление должно находиться в пределах 7-10 МОм. Если нет, то также компрессор под замену.

Перед измерением внимательно изучите инструкцию к вашему прибору, используется высокое напряжение, поэтому при неправильном использовании можно получить удар электрическим током или вывести прибор из строя.

Диагностика неполадок компрессора кондиционера сплит системы и советы по их устранению

Холодильный компрессор — один из самых важных элементов сплит системы. Именно он отвечает за охлаждение воздушных масс, а также насыщение их влагой. Если компрессор выходит из строя, то сплит система перестает выполнять возложенную на нее функцию. Фактически она превращается в ветряную «мельницу». Оборудование не производит желаемого эффекта, в связи с чем владелец решается отдать его в ремонт.

Но перед устранением неполадок желательно убедиться, что причина неисправности сплит системы кроется именно в компрессоре. Ниже мы рассмотрим самые частые виды поломок, а также приведем советы по ремонту, которые подарят кондиционеру «вторую жизнь».

Проверка пуско-защитных реле холодильника

Выглядят пуско-защитные реле так:

Круглая чёрная «таблетка» с клеммами — это термореле, которое при нормальной температуре замкнуто, а размыкается только при сильном нагревании. Проверяется омметром — сопротивление должно стремиться к нулю, или в режиме «прозвонки» — должен быть звуковой сигнал при прикладывании щупов к клеммам.

То же самое относится и к позистору — в нормальном состоянии он замкнут. Находится он обычно внутри реле, между клеммами S и R компрессора. (На приведённом рисунке — это клеммы на белом основании).

Реле с позистором

Таблица сопротивлений обмоток холодильных компрессоров

В данной статье мы рассмотрим поиск неисправностей электрической части компрессоров. Очень часто при ремонте кондиционера грешат на компрессор, но в итоге дело может оказаться вовсе не в нём. Так как же правильно продиагностировать компрессор?

Как узнать сопротивление обмоток рассказано в этой статье.

Прозвонка компрессоров кондиционеров

Самый распространённый тип компрессоров в кондиционерах — однофазные компрессоры с пусковой обмоткой.

Чтобы получить доступ к контактам компрессора необходимо разобрать кондиционер так, чтобы был доступ к компрессору. Обычно контакты защищены крышкой, которая закручена винтом, найти её вы можете по проводам, которые подходят к компрессору. После снятия крышки вы увидите три контактных вывода на которые надеты клеммы с проводами.

Необходимо снять провода и мультиметром измерить сопротивление между выводами. Ставим переключатель прибора на функцию измерения сопротивления (обозначается буквой Ω). Если мультиметр показывает бесконечно большое сопротивление между выводом С и остальными, то это означает обрыв, в случае встроенной защиты нужно убедиться что компрессор не перегрет и не сработала защита, в противном случае, и если защита внешняя-компрессор неисправен. Если сопротивление стремится к нулю это означает короткое замыкание и компрессор также неисправен.

Точное значение сопротивлений зависит от мощности компресссора, точности вашего прибора и может колебаться в пределах, примерно, 1-20 Ом.

Как видно из схемы, сопротивление между выводами М и S должно равняться сумме сопротивлений между клеммами S и С и между М и C.

Как правило, рабочая обмотка (M-C) более мощная, поэтому её сопротивление меньше чем у пусковой (S-C).

В каждом компрессоре существует тепловая защита, но она может быть встроенная как на схеме, или находиться под крышкой, рядом с выводами компрессора.

Если она не встроенная, так называемая «таблетка», то её можно прозвонить отдельно и заменить в случае неисправности (она должна быть замкнута в нормальном состоянии, размыкается при достижении определённой температуры 90-120 ° С ).

Сразу оговорюсь, что таким способом мы не сможем определить короткозамкнутые витки, для этого существуют другие приборы (но и они недостаточно стабильно определяют короткозамкнутые витки).

Вопросы обслуживания

Обслуживанием автомобильного «холодильника» тоже не следует пренебрегать. При этом одни владельцы замечали неприятный запах в салоне, другие же наблюдали явный перегрев. Удивляться ничему не стоит, ведь это явное свидетельство того, что осмотр не проводился долгое время.

В чем собственно заключается обслуживание? Прежде всего, необходимо регулярно чистить конденсор, расположенный впереди традиционного радиатора. Как правило, после каждого летнего сезона обнаруживается тополиный пух, прилипшие насекомые и остальные загрязнения. Это приводит к засорению сот, и кондиционер уже не будет работать правильно.

Выполнить очистку можно напором воды, но действовать следует аккуратно, чтобы не погнуть соты, иначе придется брать новый конденсор. Допустимо также использовать специальные моющие средства для радиатора. Потом все хорошо промыть водой и продуть вентилятором.

Еще один неприятный момент — наличие грибка либо грязи на испарителе, что и приводит к появлению неприятного запаха. Выходов здесь несколько:

• Попробовать добраться до испарителя и хорошо его промыть. Откручивать его элемент строго противопоказано!
• Воспользоваться специальными моющими средствами для внутренних деталей автомобильного кондиционера. Разбирать переднюю панель не обязательно, достаточно использовать удлинитель, которым они наносятся на испаритель. Спустя какое-то время средство смывается, когда кондиционер начинает работать. Тем самым процесс чистки упрощается.

Бывают такие ситуации, когда на первый взгляд видно, что вся система исправна, тем не менее она работает неправильно. И если проблема заключается в отсутствии хладагента, то проблема решается только обращением в специализированный автосервис. Заправить устройство фреоном без нужного оборудования невозможно.

Только специалисты смогут провести диагностику на высоком уровне и при необходимости проведут все необходимые операции.

Диагностика компрессора

Как проверить компрессор

• Если мультиметр показывает бесконечно большое сопротивление между выводом С и остальными, то это означает обрыв, в случае встроенной защиты нужно убедиться что компрессор не перегрет и не сработала защита, в противном случае, и если защита внешняя-компрессор неисправен.
• Если сопротивление стремится к нулю это означает короткое замыкание и компрессор также неисправен.

Точное значение сопротивлений зависит от мощности компресссора, точности вашего прибора и может колебаться в пределах, примерно, 1-50 Ом. Сопротивление обмоток одинаковое, поэтому из схемы видно, что сопротивление между выводами М и С должно быть таким же как и между S и С, а между S и М в два раза большее.

В каждом компрессоре существует тепловая защита, но она может быть встроенная как на схеме или находиться под крышкой, рядом с выводами компрессора. Если она не встроенная, так называемая «таблетка», то её можно прозвонить отдельно и заменить в случае неисправности (она должна быть замкнута в нормальном состоянии, размыкается при достижении определённой температуры 90-120 °С ).

Сразу оговоримся, что таким способом мы не сможем определить короткозамкнутые витки, для этого существуют другие приборы (но и они недостаточно стабильно определяют короткозамкнутые витки).

Измерение сопротивления изоляции мегомметром. Обычным тестером проверить пробой изоляции не получится-он измеряет сопротивление используя низкое напряжение 3—9 В.

• Перед измерением внимательно изучите инструкцию к вашему прибору, используется высокое напряжение, поэтому при неправильном использовании можно получить удар электрическим током или вывести прибор из строя.
• Трёхфазные компрессоры и компрессоры инверторных кондиционеров
• У трёхфазных компрессоров и у инверторов сопротивление между обмотками должно быть одинаковое, так как у них нет пусковой обмотки, а в остальном методика выявления неиспраностей такая же как и для однофазного компрессора.
• Диагностика утечек
• Очень часто сервисная служба даже обнаружив потемнение теплоизоляции, масла кондиционера, или утечку хладагента ограничивается, в лучшем случае, установкой фильтра на жидкостную магистраль или устранением течи и дозаправкой кондиционера, в то время как нужны радикальные меры по спасению компрессора, которые невозможно провести на месте установки кондиционера.
• Результат такого отношения всегда один — отказ компрессора.
• Хотелось бы поделиться опытом ремонта кондиционеров именно в таких ситуациях, когда компрессор кондиционера еще можно спасти.
• Необходимость в проведении ремонта компрессорно-конденсаторного блока кондиционера в мастерской возникает не только в аварийной ситуации, например при отказе компрессора, но и по результатам профилактического осмотра кондиционера. Такие ситуации могут возникнуть в следующих случаях:

• По результатам экспресс анализа масла компрессора.
• При потере герметичности фреонового контура кондиционера.
• При попадании влаги в фреоновый контур кондиционера.

В этих случаях, даже если компрессор кондиционера еще работает, дни его сочтены. Срочная реанимация поможет продлить жизнь кондиционера.

Экспресс анализ масла. Под этими красивыми словами скрываются достаточно простые действия:

• Нужно получить образец (взять пробу) холодильного масла из фреонового контура.
• Сравнить его цвет и запах с имеющимся образцом хорошего масла.
• С помощью имеющегося кислотного теста провести тест масла на наличие в нем кислоты.

Как взять пробу масла на анализ? Известно, что масло циркулирует вместе с хладагентом в фреоновом контуре кондиционера. При остановке кондиционера, масло, находящееся на стенках трубопровода стекает по ним вниз. Вот это масло и можно взять на пробу через сервисный порт кондиционера. Для этого понадобится:

• Шаровый кран с нажимкой на 1/4″.
• Короткий шланг со штуцером на 1/4″, (вполне подойдет шланг от манометрического коллектора).
• Емкость для сбора масла.
• Чистая лабораторная пробирка.

Порядок действий такой:

• Остановить кондиционер, в течение 10-15 минут дать маслу стечь по стенкам трубопровода.
• Подключить к сервисному порту шаровый кран.
• Подключить шланг к шаровому крану. Свободный конец шлага поместить в емкость для сбора масла.
• Открыть кран. Выходящий из шланга газ вынесет масло. Остается только собрать его в емкость. (Немного тренировки, несколько лишних масляных пятен на вашей спецодежде и уже взять пробу масла для вас не проблема.)
• Дайте маслу отстояться (поскольку масло содержит в себе растворенный хладагент — оно пенится).
• Слейте пробу в пробирку.

Следующий шаг экспресс анализа — сравнение пробы масла с имеющимся образцом по цвету и запаху. Для этого одинаковое количество масла из пробы и образцового масла помещают в две одинаковые пробирки и сравнивают их между собой:

• темный цвет масла и запах гари указывает на то, что компрессор кондиционера перегревался. Причиной перегрева могла быть утечка хладагента из кондиционера или эксплуатация кондиционера в режиме Тепло при низких отрицательных температурах. Масло при этом теряет свои смазочные свойства. В результате разложения масла на стенках трубопроводов и внутренних деталях кондиционера могут осаждаться смолистые вещества, которые в последующем способны вызвать отказ компрессора кондиционера.
• зеленоватый оттенок масла указывает на наличие в нем солей меди. Первопричина — влага в контуре. Тест на кислотность такого масла, как правило, тоже положительный.
• Прозрачное масло с легким запахом не сильно отличающееся по цвету от образца указывает на то, что реанимация кондиционеру не нужна.

И, наконец, кислотный тест либо развеет окончательно наши опасения, в случае если проба мало отличается от образца, либо подтвердит необходимость экстренного вмешательства. Если окажется что масло хорошее и компрессор кондиционера работает нормально нужно вернуть взятое на пробу масло в кондиционер. Последовательность действий при этом следующая:

• Необходимо найти подходящую посуду. Лучше всего подойдет прозрачный высокий стакан диаметром 3-4 см.
• К сервисному порту подключить шаровый вентиль со шлангом, так же как при взятии пробы масла.
• Опустить свободный конец шланга в стакан.
• Налить в стакан такое количество масла, чтобы оно покрыло штуцер шланга.
• Отметить на стакане уровень масла.
• На короткое время приоткрыть шаровый вентиль, чтобы фреон вытеснил воздух из шланга.
• Долить в стакан такое же количество масла, какое было взято на пробу.
• Включить кондиционер на Холод.
• Закрыть жидкостной порт кондиционера.
• Когда давление во всасывающей магистрали станет ниже атмосферного открыть вентиль и масло попадет через сервисный порт в кондиционер.
• Закрыть кран, когда уровень масла достигнет метки.
• Выключить кондиционер.
• Открыть жидкостной порт кондиционера.

Потеря герметичности фреонового контура может быть вызвана различными причинами и не всегда приводит к катастрофическим результатам.

Здесь имеет значение место возникновения утечки, количество хладагента которое успело утечь, промежуток времени между возникновением и обнаружением утечки, режим работы кондиционера и другие факторы. Чем опасна утечка хладагента?

• Компрессор кондиционера, охлаждаемый хладагентом в результате уменьшения плотности последнего перегревается.
• Температура нагнетания компрессора повышается, горячий газ может повредить четырех ходовой вентиль.
• Нарушается система смазки компрессора, масло уносится в конденсатор.
• Через образовавшееся отверстие внутрь кондиционера может попасть воздух, содержащий влагу.

Признаки сопутствующие утечке:

• Потемнение теплоизоляции компрессора.
• Периодическое срабатывание термозащиты компрессора.
• Обгорание изоляции на нагнетательном трубопроводе.
• Масло темного цвета с запахом гари.
• Часто положительный тест масла на кислотность.

Если утечка обнаружена вовремя, хладагент полностью не ушел, кондиционер работал без хладагента не долго, сопутствующие признаки отсутствуют — ремонт кондиционера в мастерской не обязателен.

Доля внезапных, катастрофических утечек, вызванных разрушением трубопроводов очень невелика, утечки чаще происходят через небольшие неплотности на вальцовочных соединениях и если постоянно следить за работой кондиционера, утечки могут быть своевременно обнаружены. На что следует обращать внимание:

• Не более чем через 5 минут после включения кондиционер, в зависимости от выбранного режима должен давать холодный или теплый воздух. Если этого не происходит нужно немедленно выключить кондиционер и вызвать ремонтника.
• Если при работе кондиционера трубки на наружном блоке покрыты инеем — происходит утечка, нужен мастер.

Выполнение этих простых правил позволит избежать больших затрат на ремонт кондиционера.

Попадание влаги в фреоновый контур чаще всего происходит при нарушении правил монтажа кондиционера.

Один из этапов монтажа — вакуумирование фреоновой магистрали преследует цель не только затруднить жизнь монтажнику, но и удалить из смонтированной магистрали воздух и водяные пары.

Такие суррогаты этой процедуры как продувка смонтированной магистрали хладагентом вовсе не могут удалить влагу, а лишь превращает ее в лед на стенках медных трубок, который затем тает, превращается в воду и делает свое черное дело.

Опасность попадания влаги внутрь кондиционера заключается в том, что она часто никак не проявляет себя вплоть до отказа компрессора кондиционера.

Дело в том, что все процессы в кондиционере, работающем в режиме холод происходят при плюсовых температурах, а вода проявляет себя лишь когда замерзает, вызывая нарушение работы капиллярной трубки или терморегулирующего вентиля.

Однако по косвенным признакам определить наличие влаги в кондиционере можно: об одном из признаков наличия влаги в фреоновом контуре речь уже шла; это зеленоватый оттенок масла и положительный тест на кислотность. Следует заметить что это уже крайний случай и требуется срочное вмешательство.

На более ранних стадиях влага проявляет себя при отрицательных температурах испарения, например при работе кондиционера на тепло при низких температурах наружного воздуха или при утечке хладагента.

При этом влага превращается в лед и закупоривает капиллярную трубку или дюзу ТРВ. Результат — давление всасывания кондиционера падает, растет температура компрессора, срабатывает термозащита. Этот цикл повторяется до тех пор, пока не сгорит компрессор.

Удаление влаги из фреонового контура также может быть выполнено только в мастерской.

Какие проверки и как часто нужно производить, чтобы вовремя обнаружить болезнь кондиционера?

• Проверка работы кондиционера при каждом включении. О ней говорилось выше. Примерно через 5 минут после включения проверить дает ли кондиционер холод или тепло (в зависимости от режима). Если есть возможность увидеть краны наружного блока посмотреть есть ли на них иней. Если результаты отрицательные нужно выключить кондиционер и вызвать мастера.
• Проба масла нужна в следующих случаях:

• Для кондиционеров, принимаемых на сервисное обслуживание, при проведении ревизии технического состояния кондиционера.
• Для оборудования, которое работало зимой но не обслуживалось.
• При вызове для ремонта кондиционера не находящегося на сервисном обслуживании.
• При обнаружении утечки хладагента из кондиционера.
• В любых других подозрительных ситуациях.

Масло — кровь компрессора и для любознательного мастера может много рассказать о болезнях кондиционера. В чем-же заключается сама процедура реанимации кондиционера в мастерской и так ли она необходима?

Известно, например, что существуют различные методы очистки фреонового контура кондиционера, основанные на использовании фильтров, которые устанавливаются в разрыв фреонового контура и собирают на себя вредные вещества. Почему нельзя использовать такие методы? Зачем нужно производить эти работы обязательно в мастерской?

Дело в том, что в описанных выше ситуациях происходит прежде всего загрязнение масла компрессора или изменение его свойств. Методики, основанные на использовании фильтров при этом к сожалению неэффективны.

Нет фильтров которые способны восстановить смазочные свойства масла подвергнутого термическому разложению, удаление влаги, которая находится в компрессоре под слоем масла с помощью фильтров также крайне не эффективна.

Поэтому единственный способ очистить масло компрессора — заменить его. Эта процедура может быть выполнена только после демонтажа компрессора и следовательно возможна только в условиях хорошо оборудованной мастерской. Эвакуация хладагента из кондиционера. При этом выполняются следующие мероприятия:

• Эвакуация хладагента, демонтаж компрессора.
• Освобождение компрессора от масла, промывка компрессора.
• Вакуумирование компрессора.
• Заправка компрессора маслом, испытание компрессора.
• Промывка входного контура компрессорно-конденсаторного блока.
• Демонтаж фильтра осушителя, монтаж технологического фильтра.
• Монтаж компрессора в компрессорно-конденсаторный блок.
• Установка компрессорно-конденсаторного блока на стенд.
• Заправка хладагентом.
• Промывка компресорно-конденсаторного блока на стенде.
• Эвакуация фреона.
• Замена технологического фильтра осушителя на рабочий.
• Вакуумирование компрессорно-конденсаторного блока.
• Заправка хладагентом, тестовый прогон отремонтированного блока.

Поскольку загрязненное масло распределяется по всем элементам кондиционера, часть мероприятий по очистке фреонового контура приходится проводить на месте установки кондиционера. Цель этих мероприятий не допустить попадания грязного масла в отремонтированный блок. К ним относятся:

• Продувка фреоновых магистралей и испарителя осушенным азотом.
• Установка технологического фильтра в фреоновую магистраль.
• Вакуумирование фреоновой магистрали и испарителя.
• Пуск кондиционера в работу для сбора грязи на фильтр.
• Конденсация хладагента в компрессорно-конденсаторный блок.
• Удаление технологического фильтра.
• Вакуумирование фреоновой магистрали.
• Пуск кондиционера в работу (тестовый прогон).

Промывка и чистка компрессора кондиционера автомобиля

В замкнутую систему не проникают пыль и влага. Но такое случается:

• кондиционер может разгерметизироваться, тогда внутрь попадает грязь;
• поршни изнашиваются, стружка начинает циркулировать по контуру;
• владелец дозаправил неправильное масло, оно вступило в реакцию с рабочей жидкостью, образовались хлопья.

В перечисленных случаях нужно промыть и почистить климатическую технику.

Простому автолюбителю делать это не стоит по нескольким причинам:

• нет необходимого оборудования;
• не каждый знает сложнейшую технологию чистки узла;
• можно отравиться токсичными веществами разложения фреона.

Оцените свои возможности, отгоните машину в автомастерскую.

Какие неполадки не подлежат ремонту?

Если речь идёт о чистке фильтров или обычной профилактике, то это нетрудная задача для любого пользователя. Но в случае серьёзных неполадок, когда нужна замена деталей или проверка их на специальных стендах, ремонт своими руками будет неуместен и даже опасен!

В сервисный центр придётся обратиться, если необходимы:

• Замена компрессора;
• Устранение утечки хладагента или его заправка;
• Ремонт или замена электронных модулей;
• Замена масла;
• Вакуумирование системы.
• Замена термоизоляции и другие сложные манипуляции, которые невозможно произвести на дому.

Прозвонка компрессора холодильника

В бытовых холодильниках применяются маломощные компрессоры, в которых пусковая обмотка подключается на несколько секунд через пусковое реле с помощью позистора или электромагнитного реле.

Схема с электромагнитным реле:

В этом случае, ток проходит последовательно через катушку реле и рабочую обмотку компрессора. Пусковой ток всегда больше рабочего, используя этот принцип, реле рассчитано так, что пусковой ток замыкает контакты реле и подключает пусковую обмотку компрессора, который запускается. При этом ток, текущий по рабочей обмотке и обмотке реле снижается, контакты размыкаются, отключая стартовую обмотку.

В составе реле также установлено термореле, которое отключает питание компрессора при его перегреве.

Схема с позистором:

На схеме позистор обозначен значком температуры t 0 , а термореле цифрой 6.

Принцип действия такой: при комнатной температуре позистор имеет низкое сопротивление и напрямую подаёт напряжение на пусковую обмотку S. Через него протекает ток, который разогревает его, при нагревании внутреннее сопротивление позистора увеличивается, фактически отключая пусковую обмотку через несколько секунд после запуска компрессора. Остывает позистор только после отключения питания с компрессора и при последующем цикле включения снова подключает пусковую обмотку.

Устройство системы кондиционирования

Для проведения самостоятельной диагностики хозяин авто должен понимать общий принцип работы кондиционера, из каких деталей он состоит и где они располагаются. Система включает в себя такие элементы:

• Внешний теплообменник (техническое название – конденсор), устанавливаемый перед радиатором охлаждения двигателя либо рядом с ним.
• Внутренний теплообменник (испаритель). Спрятан под передней панелью автомобиля.
• Компрессор с электромагнитной муфтой стоит около двигателя и соединяется с ним ременным приводом.
• Магистрали в виде трубок, соединяющие оба теплообменника. По ним движется специальное вещество – хладагент (фреон).
• Вентиль терморегулирующий (ТРВ). Чаще всего находится под торпедо.
• Ресивер – осушитель в виде вертикального бачка. Устанавливается в подкапотном пространстве неподалеку от конденсора.

В некоторых моделях авто наружный теплообменник оборудован собственным электрическим вентилятором.

Работа любого кондиционера, в том числе и автомобильного, зиждется на свойстве фреона закипать и испаряться при невысокой температуре. В момент испарения, происходящего во внутреннем теплообменнике, это вещество отнимает много тепла из салонного воздуха и таким образом охлаждает его. После газ перемещается в компрессор, который поднимает его давление и температуру. Дальнейший процесс идет так:

• Горячий газообразный хладагент нагнетается в наружный теплообменник, обдуваемый потоком воздуха, и там конденсируется, отдавая забранное из салона тепло.
• Превратившись в жидкость, хладагент проходит через ресивер, отделяющий влагу, и попадает в ТРВ.
• После вентиля давление жидкого фреона снижается и он снова направляется к внутреннему радиатору, чтобы испариться.

Работа системы кондиционирования управляется электроникой, отключающей ее в случае превышения максимального давления фреона или при низкой температуре окружающего воздуха (-5 °С и меньше).

Пользуйтесь кондиционером круглый год!

Легче (и дешевле) предотвратить, чем лечить. Чтобы избежать ошибок, стоит использовать кондиционер круглый годчто обеспечивает равномерное распределение охлаждающей жидкости и адекватную смазку системы. Специалисты рекомендуют даже зимой включайте кондиционер хотя бы на 15 минут в течение недели. Они тоже очень важны регулярные проверкикоторые позволяют обнаруживать незначительные неисправности до того, как они приведут к серьезным неисправностям. Во время этих испытаний проверяются любые утечки в системе и устраняются нехватки охлаждающей жидкости. Стоит посещать кондиционер хотя бы раз в год.

Позаботьтесь о своей машине вместе с avtotachki. com! Вы найдете качественные автозапчасти, лампочки, рабочие жидкости и косметику.

Сопротивление обмоток компрессора холодильника

Компрессор – сердце любого холодильного агрегата. От его работы зависит главное – поддерживает ли холодильник заданную температуру в холодильном и морозильном отделениях.

Неисправности компрессора могут быть связаны с неполадками в циркуляционном контуре, в работе механических узлов, в электрической цепи.

В статье мы рассмотрим неисправности именно электрической части компрессора, для исправления которых нужно измерять сопротивление обмоток компрессора холодильника.

Labavto. com

Практически каждый современный автомобиль сегодня оборудуется системой кондиционирования, позволяющей более комфортно управлять машиной в жару. Как и любой другой узел, кондер имеет свойство ломаться. Сегодня мы предлагаем вам узнать, как осуществляется диагностика автомобильного кондиционера в домашних условиях и что для этого следует учитывать в автомобиле.

Устройство компрессорного модуля

Для начала кратко о холодильном компрессоре, как о модуле, составляющем часть кондиционера. Это оборудование относится к электромеханическим устройствам, отличительной особенностью которых является полная герметизация внутреннего содержимого.

То есть, на случай каких-либо механических (электрических) неисправностей нельзя просто взять, разобрать такое устройство, как многие другие, чтобы добраться до неисправного узла. Здесь всё намного сложнее. В некоторых случаях даже придется выполнить демонтаж сплит-системы.

Вот почему при серьёзных неисправностях холодильный компрессор сплит системы проще заменить новым, нежели пытаться ремонтировать.

Если рассматривать машину обобщённо, теоретически схема механической части холодильного компрессора напоминает традиционный воздушный компрессор.

Машина также содержит шатунно-поршневую систему, правда, зачастую ротационного типа, подшипниковые узлы, систему клапанов. Но всё это заключено в герметично заваренном металлическом корпусе.

Там же, внутри корпуса, монтируется электрический привод. Система привода сделана таким образом, чтобы обмотка из проводов, не имеющая воздушного охлаждения, получала охлаждение от рабочего хладагента – фреона

Этот достаточно действенный способ внутреннего охлаждения обеспечивает долговечность моторов компрессоров. На практике неисправности электродвигателей отмечаются, но достаточно редко.

Как прозвонить компрессор

Как работает вся система кондиционирования?

Этот вопрос тоже интересно изучить. Вреда от этого не будет, только польза. Как уже выше было замечено, функционирование кондиционера напоминает работу обычного холодильника, который есть в каждом дома или квартире. Принцип работы основывается на закономерном физическом явлении, о котором знает каждый, кто с отличием закончил учебное заведение. В ходе испарения вещества происходит поглощение тепловой энергии, а вот при конденсации она как раз наоборот выделяется.

После сжатия горячий хладагент поступает в конденсор, где он охлаждается потоками холодного воздуха (встречным движению машины и от вентилятора системы охлаждения двигателя). Охлажденный хладагент конденсируется, после чего направляется к осушителю для фильтрации. Очищенный фреон минует терморегулирующий вентиль (ТРВ), который контролирует и регулирует степень нагрева пара.

Далее по трубопроводу охлаждающий газ поступает в сторону испарителя. Там уже выделяется пар с температурой близкой к точке кипения воды. Именно здесь и заключен весь смысл работы аппарата. Теплый воздух салона контактирует с трубками, которые уже холодные и в охлажденном состоянии направляет снова в салон — тоже происходит циркуляция.

От испарителя фреон направляется снова к компрессору — цикл на этом замыкается. Далее процедура повторяется бесчисленное множество раз.

Как проверить не выпаивая

Прозвонить конденсатор мультиметром без выпаивания возможно. Для такой проверки подбираем исправный экземпляр с аналогичными характеристиками и впаиваем его в схему параллельно исследуемому. Рабочее устройство скажет о проблеме в первом элементе. Способ не применяется на схеме с высоким напряжением.

Проверить мощный пусковой конденсатор мультиметром можно не выпаивая на наличие искры. Заряженный кондер замыкается отверткой или иным инструментом с изолированной ручкой. Характерный звук с искрой покажут работоспособность прибора.

Замеривать без специальных приборов нежелательно. Легко получить удар током на высоковольтных образцах, да и точные значения не выявить.
