Как отремонтировать терморегулятор в холодильнике своими руками

Самому проводить ремонт советуют в том случае, если холодильник не принадлежит к линейке последнего поколения с электронным типом управления.

Запрещено приступать к устранению неисправностей, не ознакомившись предварительно с инструкцией и правилами техники безопасности.

Перед работой необходимо вытащить вилку холодильника из розетки, полностью его разморозить, дождаться пока он высохнет. Потому что для устранения поломки понадобится демонтировать панели, защищающие рабочие узлы от воды. Нельзя допустить, чтобы в них попала влага. Если это случится, то некоторые детали перестанут работать, их придется заменить. Дверцу камеры разбирают, вместе с ручкой снимают корпус терморегулятора, вытаскивают сам датчик. На его место ставят рабочий. Обратно закрепляют корпус реле и створку ставят на место. Аппарат включают в сеть и проверяют работоспособность нового устройства.

Современные холодильники – это надежная бытовая техника. В них имеется не так много деталей, которые выходят из строя. Но проблемы с терморегулятором встречаются достаточно часто. Это может произойти, если нарушена герметичность корпуса и в результате произошла утечка фреона. Из-за этого невозможно обеспечить нужные показатели давления. Либо прогорели контакты, или в месте, где капиллярная трубка термостата соединяется с испарителем, нарушилась герметичность. Во всех этих случаях ремонт прибора считается нецелесообразным, так как присутствует много мельчайших деталей. Проще терморегулятор заменить и поставить новый.

Порядок замены термостата

Прежде чем приступить к ремонту, отключите холодильник от сети, освободите полки от продуктов и выполните разморозку. Возьмите плоскую и крестовую отвертки, плоскогубцы.

Не забудьте приобрести термостат для вашей модели холодильника. Сколько стоит деталь, можно выяснить в интернет-магазине.

1. Откройте дверцу камеры.

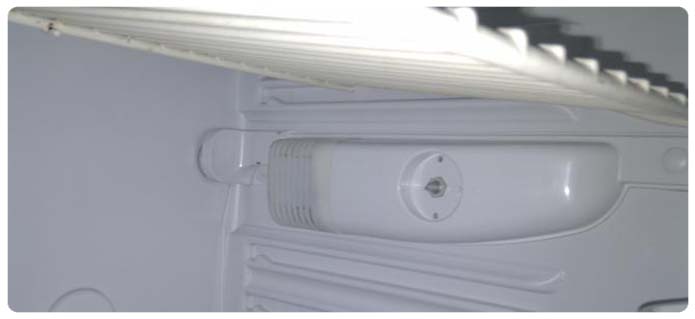

2. Снимите ручку регулятора температуры, поддев плоской отверткой.
3. За ней находится вал термостата.
4. Ослабьте гайку вала с помощью пассатижей и открутите ее.
5. Открутите болт крепления корпуса.
6. Потяните корпус вниз, отсоединив от стенки.
7. На внутренней стороне вы увидите термостат.
8. Вытолкните деталь с места и запомните разъемы проводки. Можно их сфотографировать, чтобы в дальнейшем выполнить правильное подключение.
9. Отсоедините проводку от термостата, разжимая защелки на некоторых из них.
10. Прежде чем удалить деталь, проверьте, чтобы капилляр, который к ней крепится, нормально выходил из корпуса.
11. Вытащите втулку с капилляром из старого термостата и поместите в новый.

Замена проводится в обратном порядке.

Вот так можно самостоятельно справиться с ремонтом и заменой регулятора температуры. Вы можете фотографировать или снимать все свои действия, что поможет в дальнейшем быстрее собрать технику обратно.

Как отрегулировать реле холодильника?

В случае если неисправность незначительная, термостат не обязательно заменять полностью, можно всего лишь его отрегулировать. Этот способ подойдет вам, если стенки морозильной камеры покрыты изморозью равномерно (в случае с однокамерным холодильником), или в случае с двухкамерным холодильником, температура в нем держится ниже нормы, а задняя стенка полностью покрыта инеем.

Внимание! При регуляции реле следует пользоваться только хорошо заизолированными отвертками. Если ваш аппарат двухкамерный, отрегулировать термостат весьма непросто, скорее всего, придется вызвать специалиста, и даже в этом случае ремонт может занять больше суток.

Есть случаи, когда регулирование вообще не поможет, — наледь неравномерная. В таком случае, скорее всего, причина кроется в непроходимости фильтра, утечке хладагента или изменении формы уплотнителя.

Чтобы отрегулировать реле, необходимо поставить ручку управления в центральное положение и подкрутить регулировочный болт. При полном его закручивании аппарат отключается, при небольшом откручивании длительность его работы увеличивается. Второй болт находится с наружной части холодильника.

С помощью него можно установить время стоянки. Если болт закрутить, то длительность работы компрессора будет максимальна, а если потихоньку откручивать его, пауза между циклами работы будет увеличиваться.

В случае, когда у вас не получилось настроить реле самостоятельно, придется вызвать мастера или вовсе заменить термостат на другой.

Как правильно осуществить первый запуск холодильника

Первое, что не нужно делать сразу после покупки и доставки домой холодильника — спешить его включать. Тем более не стоит спешить, если на улице мороз или сильная жара, температурные перепады только вредят, в особенности бытовым приборам.

Если холодильник транспортировали в горизонтальном положении, то первый пуск можно сделать только спустя 6-8 часов. При вертикальной — от 2 до 4 часов. Горизонтальная транспортировка не рекомендована, так как велик риск, что смешается фреон и машинное масло.

При любых обстоятельствах, зимой можно его включить не ранее как через 6-8 часов, после того как он был доставлен в квартиру или дом. Если слишком низкая температура, то потребуется еще больше времени.

При установке не забывайте, что от задней стенки до стены должно быть свободное место для циркуляции воздуха — минимум 5 см. Запрещено ставить холодильник около отопительных и обогревательных приборов. Отрегулируйте ножки по высоте, чтобы дверца сама закрывалась. желательно подключать любую крупную бытовую технику к сетевым фильтрам с защитой от перепадов напряжения.

Для стабилизации температуры внутри камер, вначале холодильник запускают на холостом ходу (без продуктов) на 2-4 часа. Только спустя это время можно положить продукты в камеры.

Перед включением необходимо освободить технику от всей упаковки и хорошо помыть, протереть влажной тряпкой все полки и поверхности. При наличии сильного производственного запаха (пластик, резина), допускается обработка слабым раствором уксуса.

Подготовительный этап одинаковый для всех типов холодильников.

Термостаты для однокамерных холодильников

На холодильники с одной камерой монтируются терморегуляторы Т-110, Т-111, Т-112. Термостат Т-112 может иметь обозначение ТАМ-112, или ТАМ-112-1М. По температурным показателям все устройства одинаковы, выключение производится при температуре -14 градусов по Цельсию, включение при -12 градусов.

Модели термостатов этой группы несколько различаются по внешним характеристикам. В первую очередь это касается размеров, стержень ручки и сильфонная трубка могут иметь различный диаметр. В некоторых моделях присутствует поперечная планка для удобного крепления. Длина сильфонной трубки указывается на корпусе термостата и имеет вид двух цифр, разделённых запятой. Пример: а) 0,6 — длина трубки — 60 см.; б)1.3 — длина трубки — 1 метр 30 см.

В некоторых случаях изделия имеют взаимозаменяемость. Для установки термостатов новой модели ТАМ-112 вместо Т-110 предусмотрен установочный комплект, состоящий из планки-перекладины, гайки и капронового переходника, увеличивающего диаметр регулировочного стержня.

Ranco K50-L3392 с длинной капиллярной трубки 0.8 метра, является аналогом отечественного терморегулятора ТАМ-112-1М, подходит на большинство отечественных однокамерных холодильников.

Для однокамерных холодильников Liebherr подходит терморегулятор Ranco K57-S5588.

Как настроить и отрегулировать термостат холодильника

Настройка электронных термостатов осуществляется для всех камер. Требуемая температура для холодильной находится в диапазоне 4–6°С выше нуля, в морозильной оптимальное значение – 18°С ниже нуля.

Для регулировки механического термореле, его ручку устанавливают в положение, показывающее значение от 2 до 3,5.

В случае использования терморегулятора, работающего уже долгое время, зачастую требуется индивидуальный подход. Так, регулировка термостата холодильника обычно осуществляется регулировочными винтами, в паре установленных на корпусе реле. Вращение одного из них смещает температурный диапазон срабатывания регулятора.

ВНИМАНИЕ: не рекомендуется осуществлять самостоятельную настройку термостата во избежание его поломки.

Устройство и принцип работы терморегулятора

Электронный термостат холодильника включает в себя температурные датчики (несколько – для разных камер) и управляющий модуль.

Принцип работы механического терморегулятора основан на изменении величины давления фреона в капиллярной трубке в случае понижения или повышения температурного значения. Основные части устройства:

• гофрированный сильфон с фреоном или другим хладагентом,
• трубочка, прикрепленная к испарителю,
• пружина,
• ручка регулятора,
• пластина,
• электрические контакты,
• корпус.

В целом устройство работает следующим образом. Как только температура в камере становится выше установленного предела , давление хладагента в трубке повышается, сильфон давит на пластинку, происходит замыкание контактов и подключение к цепи компрессора. Спустя время значения давления и температуры становятся ниже, происходит размыкание контактов и выключение компрессора.

На усилие, которое нужно приложить, чтобы сомкнуть или разомкнуть контакты, влияет пружина с присоединённой к ней ручкой регулятора. Поворачивая ручку, пользователь натягивает или ослабляет пружинку, и в результате для подключения или отключения компрессора требуется разное по интенсивности усилие. Таким образом можно регулировать степень охлаждения в камерах.

Месторасположение терморегулятора может быть как внутри, так и снаружи рефрижератора. В первом случае узнать термореле можно по маленькому пластиковому корпусу, установленному на панели. Если же устройство расположено снаружи, то выше двери рефрижератора, но в обоих вариантах – рядом с ручкой регулировки температуры.

СПРАВКА: первый случай – внутреннее расположение – больше присуще старым моделям.

Признаки поломки температурного реле

• беспрерывная работа электрического двигателя;
• после отключения двигателя длительная задержка без перезапуска;
• хаотичное отключение и включение компрессора, при этом без изменения температуры внутри;
• продукты слишком заморожены или не замораживаются, не охлаждаются;
• в морозильной камере огромное количество льда, на задней стенке холодильника иней.
• двигатель самостоятельно не отключается или/и не включается.

Признаков поломки намного больше, но именно эти чаще всего сигнализируют о наличии проблемы. Проблема может возникнуть на фоне того что забита капиллярная трубка.

Самый быстрый и простой способ проверки терморегулятора на работоспособность — слегка подергать пластину, которая находится около штыря переключателя. Если щелчков нет, деталь не смещается, значит, придется его менять.

Холодильник не отключается самостоятельно

Чтобы определиться, действительно ли терморегулятор является причиной того, что холодильник самостоятельно не отключается, необходимо провести ряд мероприятий:

• отключить холодильник от розетки;
• полностью опустошить от продуктов;
• убрать всю наледь, разморозить морозильную камеру;
• выставить регулятор на максимальное значение (повернуть ручку по часовой стрелке), а если есть функция быстрой заморозки, то включить ее;
• положить термометр в камеру холодильника, но не морозилки.

Через несколько часов необходимо проверить значения на термометре. Они должны быть на уровне +5^оС…+7^оС. Если есть температурные отклонения, то потребуется замена термодатчика для холодильника.

Отключился и молчит

Помимо поломки самого регулятора температуры из строя может выйти пускозащитный механизм. Для определения причины необходимо придерживаться следующего алгоритма действий:

• обесточить холодильник;
• снять крышку терморегулятора;
• отсоединить электрические провода и подсоединить их к другим дополнительным;
• замкнуть цепь, если компрессор работает, то причина поломки именно в терморегуляторе.

1. Красный или черный — мотор.
2. Коричневый — штепсель.
3. Зеленый, белый или желтый — лампочка.
4. Желто-зеленый — заземление.

Для проверки потребуется соединить первых 3 провода. Если двигатель не запустится, значит надо искать проблему не в механизме терморегулятора.

Проверку можно провести при помощи мультиметра. Однако для этого потребуется полностью демонтировать датчик. Если на приборе стрелка задержится на цифре “1” либо будет зашкаливать — терморегулятор неисправен.

Снежная шуба в холодильной камере

Если в холодильнике оптимальная температура, на уровне +5^оС…+7^оС, то потребуется отрегулировать температурный режим. Вначале необходимо специально остановить компрессор при помощи поворота регулятора в левую сторону. Если работа двигателя остановится, значит, поломки нет.

Затем рекомендуется убрать все из холодильника, включить и оставить на 6 часов. За это время необходимо провести мониторинг, то есть в какой промежуток времени происходит включение мотора. Оптимальное время — 40 минут. Если чаще, то можно снизить температуру.

Как проверить датчик температуры холодильника

При безостановочной работе двигателя терморегулятор холодильника можно проверить, не доставая и не разбирая его. Необходимо возле оси, на которой закреплена ручка управления температурой, найти пластину и подвигать ее. Если это сделать не удалось, не слышно никаких щелчков, значит, реле вышло из строя. Щелчок – это признак исправности терморегулятора.

Способы обнаружения проблемы

Самый простой способ определить наличие проблемы — засечь время между включением двигателя. Если на это уходит 40 минут, то все в порядке. Если нет, то вначале потребуется регулировка термостата холодильника.

Диагностика при помощи термометра

Еще один действенный способ проверки в домашних условиях — измерение температуры внутри агрегата термометром. Для этого термометр погружают в стакан воды и ставят на среднюю полку, оставляют на ночь.

Если температура внутри на уровне +5^оС…+7^оС, то все хорошо. Если ниже, то надо повернуть ручку регулятора в сторону увеличения температуры и наоборот, проведя еще раз эксперимент с термометром. Если компрессор не отключится, придется менять терморегулятор.

Аналогичным способом проверяют работу терморегулятора в морозильной камере. Только градусник размещают между продуктами питания. Если температура ниже -24оС, то регулятор поворачивают в сторону увеличения температуры и наоборот. Нормальная температура для камеры -18оС.

Визуальный осмотр

При подозрении на неисправность холодильника, можно понаблюдать за морозильной камерой. Вначале вытащить все продукты и разморозить холодильник. затем включить, не заполняя. Если сразу же начала появляться изморозь и/или лед, то терморегулятор подлежит замене.

Как заменить термостат?

Если термостат уже не подлежит настройке, то остаётся только один выход — заменить устройство. Также можно проделать это действие при желании установить другую модель терморегулятора (например, заменить обычный электронным).

Иногда бывает так, что нет необходимости менять реле целиком. Такое может произойти, например, если неисправен только сифон. В таком случае можно заменить только эту деталь терморегулятора и оставить прежний, предварительно убедившись, что отсутствуют другие повреждения. Если же поломка существенная, необходимо правильно снять и установить новый.

При любом ремонте следует руководствоваться определенными правилами предосторожности — работать только с обесточенным прибором, использовать хорошо заизолированные инструменты. Если такие меры соблюдены, можно начать замену.

Сама по себе замена не составляет особой сложности, являясь лишь несколько трудоёмкой, — в некоторых моделях, например, холодильнике «Атлант», потребуется полностью снять переднюю дверцу.

К тому же необходимо знать, какие модели термостатов взаимозаменяемы. К примеру, модели Т-110, Т-111, Т-112 (представленные в однокамерных холодильниках) можно заменить на ТАМ-112, ТАМ-113. В двухкамерных же вместо ТАМ-125 и TAM-133 можно поставить модели К56-L1955, К59, Danfoss 077B6.  Часто замена на аналоги меньше бьёт по карману, а от этого является целесообразной. Также эта информация может пригодиться, если оригинальных моделей терморегулятора не окажется в продаже или ближайшей доступности.

В целом же алгоритм замены не требует большого мастерства — осуществить его может даже новичок в ремонтном деле. Единственной рекомендацией для совсем неопытных мастеров будет запечатлеть поэтапно на фото процесс разборки (это пригодится и тем, кто делает ремонт в новой модели холодильника). Подобная мера предосторожности поможет не запутаться при процессе обратной сборки и ничего не перепутать.

В первую очередь нужно, как ранее было сказано, обесточить прибор, а затем отыскать его по инструкции, приведенной выше. Иногда снять терморегулятор бывает не слишком легко, в том же холодильнике «Атлант» вам придется снимать с петель дверцу камеры. В большинстве современных моделей таких накладок не возникает, необходимо только снять ручку и защитную накладку. Постарайтесь выделить для всех крепежей отдельную ёмкость, так вы избавите себя от рисков в самый неподходящий момент не досчитаться пары нужных винтиков и потратиться ещё и на их подбор и покупку.

Следующим шагом следует открепить терморегулятор от кронштейна, если вдруг реле закреплено именно так. Осторожно отвинтите и снимите его.

Затем вам потребуется отсоединить от испарителя зафиксированную на нем капиллярную трубку (так иначе называют трубку с хладагентом), аккуратно удалить терморегулятор из корпуса и отключить все провода. Этот момент обязательно запечатлеть на фото всем — у аналоговых терморегуляторов цвета проводов могут различаться, фото поможет разобраться, какой именно куда крепился.

Начинать подсоединять новый прибор надо в обратном порядке, начиная с крепления трубки к испарителю. Далее необходимо в соответствии со сделанным фото подсоединить провода. Важно заметить, что в старых моделях холодильников проводов может быть всего два вместо четырех, это упрощает работу.

Следующим этапом будет крепление термостата, надевание на него защитного кожуха, закрепление панелей и установка на место ручки регуляции. Теперь можно включить прибор и проверить исправность нового термостата. На этом замена закончена.

Этот алгоритм универсален для всех видов холодильников, однако не стоит пренебрегать технической информацией о холодильнике. В некоторых случаях это может существенно упростить работу.

В случае же если вы не смогли определить причину поломки, самостоятельно извлечь или настроить реле, придется обратиться к специалисту.

Термостаты для морозильных шкафов

Для монтажа в морозильные шкафы применяются терморегуляторы Т-144 и Т-145. Термостат Т-144 отличается от большинства моделей тем, что производитель не оставил возможности для самостоятельного регулирования температурного режима. Обычно для этого имеется специальный стержень. Термостат включается при температуре -20 градусов по Цельсию, выключается при -24 градусах.

На корпусе терморегулятора с боковой стороны имеется четыре клеммы, две из них являются сдвоенными, это «земля». Клеммы под номерами 3 и 4 представляют собой контакты, через них осуществляется подача электроэнергии в компрессор. Особенную функцию выполняет контакт под номером 6, он включает лампу, сигнализирующую о превышении в камере допустимых температурных норм. Активация этого контакта выполняется при -15 градусах по Цельсию.

Аналогами терморегулятора морозильных камер ТАМ-145 являются Ranco K59-L2829 (2.5), Ranco K56-L1916, Ranco K56-P1431, Ranco K56-L1954.

Термостаты для холодильников «Стинол»

Выделение терморегуляторов для холодильников этой марки обусловлено тем, что для них могут применяться устройства различных моделей. Это не только произведённые в нашей стране ТАМ-133-1М и ТАМ-145-1М, применяются также регуляторы К-57 и К-59 от производителя RANCO.

Важным отличием терморегуляторов для холодильников «Стинол» от других моделей является покрытие сильфонной трубки оболочкой из винила. Компрессор подключается через контакт под номером 6. Температурный диапазон различных термостатов зависит от модели холодильника и самого прибора.

Как заменить терморегулятор

Для замены терморегулятора необходимо в первую очередь добраться до места его нахождения. В разных моделях холодильниках термостат может находиться в разных местах. Например, в большинстве моделей оборудования «Атлант» он находится под дверью холодильного отсека. Также часто термостат устанавливается в испаритель камеры или в саму холодильную камеру.

В каком бы месте не был установлен терморегулятор, нужно придерживаться следующего алгоритма действий:

• Добраться до местонахождения термостата;
• Отсоединить капиллярную трубку;
• Аккуратно достать трубку из корпуса;
• Отключить от цепи и достать термостат;
• Аккуратно подсоединить новую сильфонную трубку, убедиться в надёжности её крепления;
• Подсоединить все необходимые провода для подключения к сети;
• Установить термостат на соответствующее место.

Профессионалы без проблем справятся с этими действиями. В большинстве случаев для выполнения работы не требуется каких-то особых инструментов, достаточно наличия крестовой отвёртки. Чуть сложнее операции по замене современных электронных терморегуляторов, но в целом эта работа выполняется по той же схеме.

Если вы выполняете замену детали в холодильнике, с которой ещё не сталкивались, рекомендуется фиксировать действия на фото. Это позволит избежать ошибок при обратной сборке.

Во время работы по замене терморегулятора следует соблюдать аккуратность, отдельные детали чувствительны к неосторожным действиям. Нанесение повреждений способно испортить термостат, и он не сможет регулировать температурный режим. Не стоит забывать, что при внешней простоте замена детали обладает своими особенностями и спецификой.

Температурные характеристики терморегуляторов серии ТАМ133-1М

Следует помнить, что контроль температуры воздуха холодильной камеры при помощи приборов серии ТАМ133-1М осуществляется косвенным методом — посредством контроля температуры поверхности плачущего испарителя. Соответственно, значения температуры размыкания контактов относятся не к температуре воздуха внутри холодильной камеры, а к температуре поверхности плачущего испарителя на том его участке, к которому прижат отрезок капиллярной трубки терморегулятора.

Для всех приборов серии ТАМ133-1М за исключением модификации ТАМ133-1М-50 значения допустимых отклонений температуры срабатывания на режимах «Тепло» и «Холод» указаны в последней строке таблицы. Для прибора ТАМ133-1М-50 дополнительно гарантируется, что в режиме «Холод» контакты 3 и 4 размыкаются при температуре не выше указанной в таблице.

Приведенные в таблице значения температуры замыкания и размыкания контактов 3 и 4 обеспечиваются при атмосферном давлении 101.3 кПа (соответствует 760 мм ртутного столба). При отклонении давления окружающего прибор газа от 101.3 кПа или при использовании прибора в вакууме возможно отклонение реальных температур срабатывания от значений, приведенных в таблице. Это связано с тем, что терморегуляторы серии ТАМ133-1М являются приборами манометрического типа, в которых в качестве термочувствительного датчика используется герметичная газонаполненная система «сильфон – капиллярная трубка», воспринимающая своими внешними поверхностями давление окружающего прибор газа.

Модификация	Температура смены состояния контакта между клеммами 3 и 4, °C
	Холод		Тепло		Норма
	Замык.	Размык.	Замык.	Размык.	Замык.	Размык.
ТАМ133-1М-1	+3.5	-22.5	+3.5	-10.0	–	–
ТАМ133-1М-2	+3.5	-22.5	+3.5	-10.0	–	–
ТАМ133-1М-3	+3.5	-26.0	+3.5	-11.0	–	–
ТАМ133-1М-4	+5.0	-19.5	+5.0	-6.5	–	–
ТАМ133-1М-5	+5.0	-25.5	+5.0	-10.5	–	–
ТАМ133-1М-14	+4.0	-28.0	+4.0	-16.0	–	–
ТАМ133-1М-15	+3.5	-30.0	+3.5	-17.5	+3.5	-23.5
ТАМ133-1М-16	+3.5	-29.7	+3.5	-19.5	+3.5	-24.5
ТАМ133-1М-19	+3.5	-20.5	+3.5	-8.5	+3.5	-14.5
ТАМ133-1М-20	+3.5	-27.0	+3.5	-13.0	+3.5	-20.0
ТАМ133-1М-21	+5.0	-15.5	+5.0	-3.5	+5.0	-9.5
ТАМ133-1М-28	+4.2	-27.0	+4.2	-14.0	–	–
ТАМ133-1М-46	+4.5	-31.0	+4.5	-11.0	–	–
ТАМ133-1М-47	+4.5	-31.0	+4.5	-11.0	–	–
ТАМ133-1М-50	+3.5	-30.0	+3.5	-19.0	+3.5	-23.0
ТАМ133-1М-55	+8.0	-23.0	+8.0	-14.0	+8.0	-20.0
ТАМ133-1М-56	+4.0	-25.0	+4.0	-13.0	–	–
ТАМ133-1М-57	+4.0	-24.0	+4.0	-13.0	–	–
ТАМ133-1М-64	+3.0	-23.0	+3.0	-9.0	+3.0	-13.0
ТАМ133-1М-70	+4.5	-29.0	+4.5	-11.0	–	–
ТАМ133-1М-71	+4.5	-29.0	+4.5	-11.0	–	–
ТАМ133-1М-72	+4.0	-30.0	+4.0	-18.0	–	–
ТАМ133-1М-72	+4.0	-26.0	+4.0	-13.0	–	–
ТАМ133-1М-75А	+4.0	-26.0	+4.0	-13.0	–	–
ТАМ133-1М-75С	+4.0	-28.0	+4.0	-12.0	–	–
ТАМ133-1М-91	+4.0	-32.0	+4.0	-16.0	–	–
ТАМ133-1М-91С	+4.0	-34.0	+4.0	-12.0	–	–
ТАМ133-1М-104	+4.0	-30.0	+4.0	-16.0	–	–
Допустимое отклонение	±1.2	±1.5	±1.2	±2.5	–	–

Модификации терморегулятора выполненные без режима «Норма»: ТАМ133-1М-1, ТАМ133-1М-2, ТАМ133-1М-3, ТАМ133-1М-4, ТАМ133-1М-5, ТАМ133-1М-14, ТАМ133-1М-28, ТАМ133-1М-46, ТАМ133-1М-47, ТАМ133-1М-56, ТАМ133-1М-57, ТАМ133-1М-70, ТАМ133-1М-71, ТАМ133-1М-72, ТАМ133-1М-75, ТАМ133-1М-75А, ТАМ133-1М-91, ТАМ133-1М-104.

Модификации терморегулятора выполненные с симметричным режимом «Норма»: ТАМ133-1М-15, ТАМ133-1М-16, ТАМ133-1М-19, ТАМ133-1М-20, ТАМ133-1М-21.

Модификации терморегулятора выполненные с асимметричным режимом «Норма»: ТАМ133-1М-50, ТАМ133-1М-55, ТАМ133-1М-64.

Модификации терморегулятора выполненные в двухклеммном исполнении: ТАМ133-1М-1, ТАМ133-1М-3, ТАМ133-1М-15, ТАМ133-1М-20, ТАМ133-1М-46, ТАМ133-1М-64, ТАМ133-1М-70, ТАМ133-1М-75А.

Модификации терморегулятора выполненные в трехклеммном исполнении без резистора подогрева: ТАМ133-1М-2, ТАМ133-1М-4, ТАМ133-1М-5, ТАМ133-1М-14, ТАМ133-1М-47, ТАМ133-1М-56, ТАМ133-1М-57, ТАМ133-1М-71, ТАМ133-1М-72, ТАМ133-1М-75, ТАМ133-1М-75С, ТАМ133-1М-91, ТАМ133-1М-91С, ТАМ133-1М-104.

Модификации терморегулятора выполненные в трехклеммном исполнении с резистором подогрева: ТАМ133-1М-16, ТАМ133-1М-19, ТАМ133-1М-21, ТАМ133-1М-28, ТАМ133-1М-50, ТАМ133-1М-55.

Резистор подогрева (в некоторых источниках он называется резистором обогрева) устанавливается в районе блока электрических контактов терморегулятора и предназначен для некоторого (относительно небольшого) нагрева составных частей механизма терморегулятора с целью исключения конденсирования на них влаги. Типичное значение сопротивления резистора обогрева составляет 82 кОм, а выделяющаяся на нем мощность (при напряжении 220 Вольт) составляет около 0.6 Ватт.

Подобные меры борьбы с образованием конденсата имеют смысл в случае размещения терморегулятора внутри холодильной камеры. Дело в том, что из-за цикличной работы плачущего испарителя внутри холодильной камеры происходят колебания значений температуры и влажности воздуха, что создает благоприятные условия для конденсирования влаги на элементах конструкции терморегулятора.

Температурные характеристики терморегуляторов серии Ranco K59

В таблице представлены температурные характеристики конкретных модификаций приборов семейства K59, изготавливаемых по заказу группы компаний Электролюкс (Electrolux, Rosenlew, Zanussi и т.д.). Данная информация может оказаться полезной специалистам по ремонту холодильников Стинол, например, в случае необходимости подбора замены оригинальному прибору.

Модификация	Температура смены состояния контакта, °C
	Холод		Тепло
	Замык.	Размык.	Замык.	Размык.
K59L1035	+5.0	-26.0	+5.0	-15.5
K59L1041	+5.0	-26.0	+5.0	-16.0
K59L1052	+5.0	-30.0	+5.0	-11.0
K59L1096	+5.0	-26.0	+5.0	-7.0
K59L1109	+5.0	-30.0	+5.0	-11.0
K59L1115	+5.0	-30.0	+5.0	-10.0
K59L1117	+5.0	-26.0	+5.0	-15.0
K59L1119	+5.0	-32.0	+5.0	-12.0
K59L1142	+5.0	-27.0	+5.0	-9.0
K59L1146	+5.0	-27.0	+5.0	-9.0
K59L1149	+5.0	-30.0	+5.0	-10.0
K59L1151	+4.0	-30.0	+4.0	-16.0
K59L1164	+5.0	-30.0	+5.0	-10.0
K59L1173	+3.5	-30.0	+3.5	-10.0
K59L1184	+5.0	-26.0	+5.0	-15.5
K59L1185	+3.5	-27.0	+3.5	-9.0
K59L1189	+3.5	-30.0	+3.5	-10.0
K59L1190	+3.5	-26.0	+3.5	-7.0
K59L1191	+3.5	-30.0	+3.5	-10.0
K59L1192	+3.5	-32.0	+3.5	-12.0
K59L1194	+3.5	-30.0	+3.5	-11.0
K59L1195	+3.5	-30.0	+3.5	-10.0
K59L1196	+3.5	-30.0	+3.5	-11.0
K59L1209	+4.0	-30.0	+4.0	-13.0
K59L1210	+5.0	-30.0	+5.0	-10.0
K59L1216FF	+5.0	-30.0	+5.0	-11.0
K59L1217FF	+5.0	-30.0	+5.0	-10.0
K59L1234FF	+5.0	-30.0	+5.0	-10.0
K59L1244FF	+5.0	-30.0	+5.0	-10.0
K59L1244FF	+4.5	-30.0	+4.5	-16.0
K59L1258FF	+5.0	-26.0	+5.0	-9.0
K59L1260FF	+5.0	-32.0	+5.0	-12.0
K59L1261FF	+3.5	-32.0	+3.5	-12.0
K59L1264FF	+3.5	-34.0	+3.5	-14.0
K59L1265FF	+5.0	-26.0	+5.0	-15.5
K59L1268FF	+5.0	-27.0	+5.0	-9.0
K59L1269FF	+3.5	-32.0	+3.5	-12.0
K59L1270FF	+3.5	-30.0	+3.5	-10.0
K59L1273FF	+5.0	-27.0	+5.0	-9.0
K59L1275	+4.0	-26.0	+4.0	-13.0
K59L1276FF	+5.0	-24.0	+5.0	-3.5
K59L1277FF	+5.0	-26.0	+5.0	-9.0
K59L1278FF	+6.5	-22.0	+6.5	-2.5
K59L1279FF	+5.0	-30.0	+5.0	-10.0
K59L1280FF	+5.0	-24.0	+5.0	-3.5
K59L1283FF	+5.0	-30.0	+5.0	-11.0
K59L1290	+4.0	-28.0	+4.0	-16.0
K59L1900FF	+4.0	-27.0	+4.0	-9.0
K59L1903FF	+4.0	-30.0	+4.0	-7.0
K59L1911FF	+3.0	-22.0	+3.0	-12.0
K59L1940FF	+5.0	-26.0	+5.0	-15.5
K59L1941FF	+5.0	-26.0	+5.0	-15.5
K59L1954FF	+5.0	-23.0	+5.0	-9.0
K59L1955	+4.0	-28.0	+4.0	-16.0
K59L1956FF	+5.0	-30.0	+5.0	-10.0
K59L1957FF	+5.0	-27.0	+5.0	-9.0
K59L1959FF	+3.5	-30.0	+3.5	-10.0
K59L1966FF	+5.0	-26.0	+5.0	-15.5
K59L1967FF	+5.0	-27.0	+5.0	-7.0
K59L1968FF	+5.0	-28.0	+5.0	-7.0
K59L1971FF	+5.0	-30.0	+5.0	-10.0
K59L1972FF	+5.0	-30.0	+5.0	-11.0
K59L1973FF	+4.0	-30.0	+4.0	-7.0
K59L1975FF	+5.0	-32.0	+5.0	-12.0
K59L1977FF	+4.0	-30.0	+4.0	-7.0
K59L1975FF	+5.0	-24.0	+5.0	-3.5
K59L1992FF	+4.0	-30.0	+4.0	-7.0
K59L1996FF	+5.0	-30.0	+5.0	-11.0
K59L1997FF	+4.0	-27.0	+4.0	-9.0
K59L2001FF	+5.0	-30.0	+5.0	-10.0
K59L2002FF	+5.0	-23.0	+5.0	-9.0
K59L2005FF	+5.0	-30.0	+5.0	-10.0
K59L2006FF	+5.0	-27.0	+5.0	-7.0
K59L2011FF	+5.0	-24.0	+5.0	-3.5
K59L2012FF	+5.0	-34.0	+5.0	-14.0
K59L2013FF	+5.0	-32.0	+5.0	-12.0
K59L2014FF	+5.0	-27.0	+5.0	-7.0
K59L2018FF	+5.0	-30.0	+5.0	-11.0
K59L2023FF	+5.0	-30.0	+5.0	-10.0
K59L2024FF	+5.0	-30.0	+5.0	-11.0
K59L2025FF	+5.0	-27.0	+5.0	-9.0
K59L2026FF	+4.0	-30.0	+4.0	-7.0
K59L2027FF	+4.0	-27.0	+4.0	-9.0
K59L2028FF	+4.0	-30.0	+4.0	-7.0
K59L2029FF	+5.0	-30.0	+5.0	-7.0
K59L2030FF	+4.0	-30.0	+4.0	-7.3
K59L2031FF	+5.0	-30.0	+5.0	-10.0
K59L2033FF	+4.0	-30.0	+4.0	-7.0
K59L2037FF	+5.0	-24.0	+5.0	-3.5
K59L2041FF	+5.0	-28.0	+5.0	-7.0
K59L2042FF	+5.0	-27.0	+5.0	-9.0
K59L2043FF	+5.0	-27.0	+5.0	-9.0
K59L2049FF	+5.0	-28.0	+5.0	-7.0
K59L2050FF	+5.0	-30.0	+5.0	-10.0
K59L2051FF	+5.0	-30.0	+5.0	-10.0
K59L2055FF	+5.0	-28.0	+5.0	-7.0
K59L2056FF	+5.0	-28.0	+5.0	-7.0
K59L2057FF	+5.0	-28.0	+5.0	-7.0
K59L2058	+4.0	-26.0	+4.0	-13.0
K59L2059	+4.0	-30.0	+4.0	-16.0
K59L2073FF	+5.0	-32.0	+5.0	-12.0
K59L2076FF	+5.0	-27.0	+5.0	-9.0
K59L2089FF	+5.0	-28.0	+5.0	-7.0
K59L2528	+5.0	-30.0	+5.0	-11.0
K59L2536	+5.0	-30.0	+5.0	-10.0
K59L2539	+5.0	-30.0	+5.0	-10.0
K59L2540	+3.5	-32.0	+3.5	-12.0
K59L2548	+3.5	-27.0	+3.5	-9.0
K59L2549	+3.5	-30.0	+3.5	-10.0
K59L2559	+4.0	-27.0	+4.0	-9.0
K59L2562	+5.0	-27.0	+5.0	-9.0
K59L2563	+5.0	-27.0	+5.0	-9.0
K59L2564	+3.5	-30.0	+3.5	-10.0
K59L2567	+3.5	-27.0	+3.5	-9.0
K59L2573FF	+3.5	-27.0	+3.5	-9.0
K59L2574FF	+5.0	-27.0	+5.0	-9.0
K59L2575FF	+5.0	-27.0	+5.0	-9.0
K59L2580FF	+5.0	-32.0	+5.0	-12.0
K59L2581FF	+3.5	-27.0	+3.5	-9.0
K59L2582FF	+5.0	-30.0	+5.0	-10.0
K59L2583FF	+3.5	-27.0	+3.5	-9.0
K59L2589FF	+5.0	-27.0	+5.0	-9.0
K59L2592FF	+5.0	-27.0	+5.0	-9.0
K59L2595FF	+3.5	-30.0	+3.5	-10.0
K59L2596FF	+3.5	-30.0	+3.5	-10.0
K59L2597FF	+3.5	-32.0	+3.5	-12.0
K59L2598FF	+5.0	-30.0	+5.0	-10.0
K59L2599FF	+5.0	-30.0	+5.0	-10.0
K59L2609FF	+5.0	-30.0	+5.0	-10.0
K59L2615FF	+5.0	-30.0	+5.0	-11.0
K59L2616FF	+5.0	-27.0	+5.0	-9.0
K59L2620FF	+5.0	-27.0	+5.0	-9.0
K59L2625FF	+3.5	-30.0	+3.5	-11.0
K59L2642FF	+5.0	-27.0	+5.0	-9.0
K59L2643FF	+5.0	-30.0	+5.0	-10.0
K59L2645FF	+5.0	-30.0	+5.0	-10.0
K59L2648FF	+5.0	-32.0	+5.0	-12.0
K59L2649FF	+3.5	-30.0	+3.5	-10.0
K59L2650FF	+5.0	-32.0	+5.0	-12.0
K59L2658FF	+5.0	-27.0	+5.0	-9.0
K59L2659FF	+5.0	-30.0	+5.0	-10.0
K59L2660FF	+5.0	-30.0	+5.0	-10.0
K59L2666FF	+3.5	-34.0	+3.5	-14.0
K59L2667FF	+5.0	-24.0	+5.0	-3.5
K59L2668FF	+5.0	-30.0	+5.0	-10.0
K59L2672FF	+5.0	-27.0	+5.0	-9.0
K59L2673FF	+5.0	-30.0	+5.0	-10.0
K59L2674FF	+5.0	-30.0	+5.0	-10.0
K59L2675FF	+5.0	-32.0	+5.0	-12.0
K59L2676FF	+5.0	-24.0	+5.0	-3.5
K59L2678FF	+5.0	-30.0	+5.0	-10.0
K59L2679FF	+5.0	-32.0	+5.0	-12.0
K59L4063	+4.0	-30.0	+4.0	-13.0
K59L6037FF	+4.5	-22.0	+4.5	-12.0
K59L6052FF	+4.0	-25.0	+4.0	-12.0
K59P1733	+4.0	-15.0	+4.0	-5.0
K59P1734	+6.0	-22.0	+6.0	-11.0
K59P1754	+7.0	-18.0	+7.0	-4.0
K59P1771	+3.0	-30.0	+3.0	-16.0
