Уклон сливной трубы должен составлять один метр в соответствии с правилами расчета и снипа

Расчет дренажной системы

Когда запаслись всеми необходимыми материалами, можно приступать к расчетам дренажной системы нашего участка. Нам потребуется рассчитать глубину заложения труб и колодцев и оптимальные уклоны трубопроводов. Обычно дренаж фундамента устраивается на 0,3-0,5 м. , ниже опорной конструкции. Трубы следует монтировать под таким уклоном, чтобы вода из них быстро добиралась до коллектора – обычно это 20 мм. , для каждого погонного метра.

Необходимо найти высшую и нижнюю точки участка. В верхней (как правило, самый высокий угол постройки) расположим место скапливания вод, а в другой поставим колодец для приёма. Таким образом, мы создадим естественный уклон, что избавит нас от необходимости покупать дополнительные насосы.

Что нам потребуется из инструментов?

2 лопаты – совок и штыковка, кирка, перфоратор и тачка для вывоза земли и привоза щебёнки.

Мероприятия для предупреждения подтапливания построек ↑

Защита подвалов и фундаментов построек от подтопления – первоочередная задача, которую необходимо решать еще на этапе их возведения. Для этого выполняют целый комплекс мероприятий:

• По периметру постройки, выдержав расстояние до стен в 2-3 метра, выкапывают траншею глубиной, рассчитанной на основе вышеописанных методик, и шириной в полметра. Конец траншеи, имеющий самую низкую отметку, должен подводиться к котловану под дренажный колодец.
• В самой нижней точке участка выкапывают котлован под водосборный колодец. Место под его обустройство выбирают с учетом удобного слива воды или возможностью откачки содержимого дренажным насосом.
• Дно траншеи выравнивают таким образом, чтобы соблюдался уклон в 2-3 см на каждый погонный метр прокладываемого трубопровода. Устилают дно щебеночной отсыпкой, формируя слой высотой 30-40 см.
• На «подушку» щебня выкладывают трубы, контролируя угол уклона строительным нивелиром.
• Дно вырытого котлована выравнивают, устилают песчаной или щебеночной отсыпкой. На выровненное основание устанавливают дренажный колодец.
• В стенках колодца, в точках подведения дренажных труб проделывают отверстия соответствующего диаметра. Состыковав трубы с отверстием дренажного колодца, герметизируют сопряженные элементы путем обработки их специальными битумными составами или силиконовыми смесями.

Последовательность проведения работ по подготовке фундамента

Начальный этап работ заключается в подготовке фундамента самого дома и подборе требуемых материалов

Для основания дома требуется провести гидроизоляцию. Перед началом периметр фундамента очищают от оставшейся дренажной системы и от остатков земли. Далее требуется просушить поверхность для того, чтобы в будущем между гидроизоляционными материалами и поверхностью бетона не скапливались водяные пары. После того, как поверхность просохнет, на них крепят подготовленные материалы теплоизоляции. Следует при этом строго придерживаться инструкции и техники безопасности. Наиболее предпочтительной будет гидроизоляция, для крепления которой к поверхности используют битумные смеси. Сверху поверхность засыпают гравием, который служит для отвода избыточной влаги.

Трубу, используемую для возведения дренажных систем, изготавливают из следующих материалов:

В последнее время большим спросом пользуются трубы из пластика, которые просты в установке и отличаются небольшим уровнем цены. Однако у них есть существенный минус – наименьшая прочность среди подобных материалов. Предложение современного рынка материалов для строительства включает специальные гофрированные трубы для монтажа дренажной системы. Их преимуществом является нетканый материал, предотвращающий залив системы.

Виды систем осушения

Систем осушения земельных участков существует великое множество. При этом в различных источниках их классификация может сильно отличаться друг от друга. В случае с системами дренажа для загородных и дачных участков рекомендуется использовать наиболее простые и проверенные решения.

Дренаж поверхностного типа

Поверхностный дренаж — это наиболее простая и эффективная система. Основная задача — осушение почвы, путём отвода воды, образованной в результате выпадения ливневых осадков и неравномерного таяния снега.

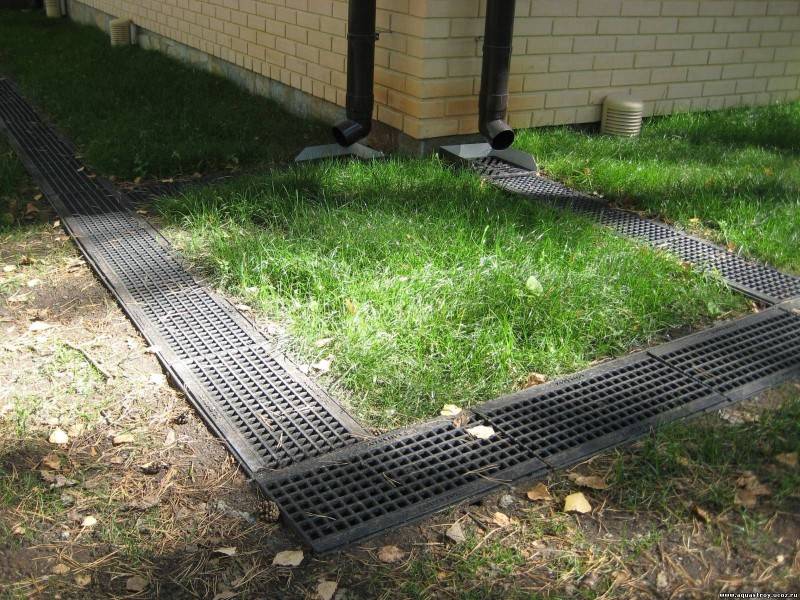

Решётки защищают открытую дренажную систему от попадания крупного мусора

Система поверхностного дренажа сооружается по площади участка, вокруг дома и прилежащих к нему построек, около гаражных конструкций, складов и внутреннего двора. Поверхностный дренаж подразделяется на два подвида:

• Точечный — в некоторых источниках обозначается как локальный дренаж. Используется для сбора и отведения воды с определённого места на участке. Основная область применения — это осушения площадок под водостоками, около входных дверей и ворот, в области расположения ёмкостей и кранов для полива. Нередко применяется в качестве аварийной системы, если другой тип дренажа перегружен.
• Линейный — применяется для осушения всего участка. Представляет собой систему, состоящую из принимающих лотков и каналов, устроенных под некоторым углом, обеспечивающим постоянный сток воды. Система дренажа снабжается фильтрующими решётками и пескоуловителями. Лотки и дрены изготавливаются из ПВХ, полипропилена, ПНД или полимербетона.

При устройстве поверхностной системы водоотвода рекомендуется совмещать точечный и линейный дренаж. Это обеспечит наиболее эффективную работу системы. При необходимости точечный и линейный дренаж может быть совмещён с системой, которая описана ниже.

Глубинный дренаж

Глубинный дренаж выполняется в виде трубопровода, проложенного в местах, где необходимо постоянное осушение почвы или понижение уровня грунтовых вод. Дрены прокладываются с соблюдением уклона по направлению стока воды, которая поступает в коллектор, колодец или водоём, расположенный за пределами участка.

Процесс сооружения глубинного дренажа на загородном участке

Например, при устройстве дренажной системы, когда дрены укладываются на глубину 0,9–1 м, рекомендуемое расстояние между ним составляет не менее 9–11 м. На суглинистой почве при тех же условиях шаг между дренами уменьшается до 7–9 м, а на глинистой до 4–5,5 м. Более подробные данные для разной глубины заложения можно увидеть в таблице ниже.

При укладке трубы соблюдаются особенности рельефа местности. Согласно технологии дрены укладываются от самой высокой к самой низкой точке на участке. Если участок относительно ровный, то для придания уклона формируется наклон по дну траншеи. Минимальный уровень уклона — 2 см на 1 п. дренажной трубы при сооружении дренажа в глинистой и суглинистой почве. Для песчаной почвы соблюдается уклон в 3 см на 1 м.

Схема устройства глубинного дренажа

При устройстве дренажа большой длины следует соблюдать минимальный уклон по всей протяжённости дренажной трассы. К примеру, для дренажной системы длиной 15 м минимальный перепад уровня между начальной и конечной точкой трассы составит не менее 30 см.

При возможности рекомендуется превышать заявленные нормы уклона. Это обеспечит более быстрое водоотведение, уменьшит риск заиливания и засорения дрена. К тому же выкопать траншею с большим уклоном гораздо легче, чем вымерять 1–2 см.

Поверхностные и глубинные схемы

Исходя из расчётных параметров заглубления дрен, различают поверхностные и глубинные схемы водоотвода. Назначение поверхностной схемы – сбор и отвод продуктов атмосферных осадков, а также близко залегающих грунтовых вод.

Назначение глубинной схемы – снижение уровня грунтовых вод, их сбор и отвод за границы участка, где располагается строительный объект.

Схема водоприемников ливневых канализационных систем поддерживает точечное или линейное исполнение. В первом случае осуществляется отвод стоков от локальных источников (водостоки, приямки тротуаров, сборники входных групп).

Линейная схема обеспечивает отвод воды по всей территории объекта. Как правило, на жилых строительных объектах применяется комбинированное решение с внедрением обеих схем.

Глубинный дренаж обязателен практически во всех случаях частного домостроения и благоустройства хозяйственных участков. Это эффективная защита тех элементов строительных сооружений, которые располагаются ниже нулевого уровня (фундамент, подвальные помещения, корневая система растений).

Исключить сооружение глубинного дренажа допустимо на возвышенностях, где уровень грунтовых вод не превышает отметки 1,5 м, где отмечается эффективное дренирование почвы.

Проектирование схемы глубинного дренажа требует исполнения высокой точности расчётов. Даже незначительная ошибка в расчётах может стать причиной низкой эффективности системы.

Практика монтажа таких схем часто указывает на распространенную ошибку – неточный расчёт глубины закладки дрен. Результат – неравномерный отвод воды с территории объекта или, того хуже – подтопление плодородных земель, подвальных помещений.

Как рассчитать правильный угол наклона

Чтобы выполнить монтаж дренажной системы на участке и при этом рассчитать оптимальный угол наклона, нужно учесть такие параметры:

• Сечение дрен. Оно напрямую зависит от типа осушаемой почвы. Чем более она рыхлая, тем большим должен быть диаметр контура.
• Тип используемых дрен: с геотекстилем или без него. Первый вариант оптимален для рыхлых почв с обилием песка. Для крупнозернистых грунтов разрешается не использовать геотекстиль.
• Глубина заложения контура.
• Рельеф участка: перепады его высот.
• Уровень грунтовых вод на местности – желательно провести предварительные гидрогеологические изыскания.
• Тип почвы – информацию берут из таблицы «Классификация типов грунтов.

Чтобы правильно определить наклон всей магистрали от верхней точки расположения первой дрены до пункта сброса воды, нужно сделать следующее:

• От высшей точки первой трубы до конечного приемника грунтовых стоков измеряется общая протяженность дренажного контура. Суммарно получается, например, 20 м.
• Измеряют прямой отрезок от верхней точки системы до нижней. Получается, к примеру, 10 м.
• Оба числовых значения нужно сложить: 10+20 = 30 м.
• Для расчета перепадной высоты между верхней и нижней точками берется значение 1% от общей суммы. В данном случае он составляет 0,3 м (30х1%=0,3). Таким образом, мастер должен уложить систему дренажа на участке так, чтобы разница между верхней частью коммуникации и нижней составляла 30 см. Это и будет считаться правильным уклоном.

Такая коммуникация будет функционировать без сбоев.

Какая вода отводится дренажом

Дренаж участка — затратное и трудоемкое мероприятие, требующее большого объема земельных работ. Лучшее время для строительства — процесс планировки и обустройства участка. Более поздние сроки выполнения приводят к большому беспорядку, что далеко не всех радует. Тем не менее, если на участке стоит вода, приходится идти и на это.

Есть несколько типов воды на участке, которая нам мешает и которую требуется отводить. Они имеют разный характер, требуют разных мер.

Поверхностные воды

Образуются при снеготаянии и обильных осадках, при работах на участке (поливе, мытье дорожек), сбросе воды из водохранилища и т. Общим у всех явлений является их однократность: поверхностные воды появляются после определенных событий. Более разумный способ их отведения — устройство ливневой канализации. Она с задачей справляется на «отлично», а затраты на обустройство намного ниже.

За отведение поверхностных вод отвечает ливневая канализация

Для отведения поверхностных вод ставят в основном открытые каналы, прием воды — точечный под ливневыми трубами или линейный вдоль всего свеса кровли. Из этих приемников воду цельными пластиковыми (асбоцементными) трубами уводят в сточную канаву или сбрасывают в овраг реку, озеро. Иногда допустим вывод на грунт.

Грунтовые воды

Те подземные воды, которые имеют сезонность уровня (весной после паводка выше, зимой — ниже), имеют зону питания (откуда приходят) и оттока (куда уходят) называют грунтовыми. Обычно грунтовые воды присутствуют на песчаных, супесчаных почвах, реже — в суглинках с малым количеством глины.

Наличие грунтовых вод можно определить при помощи самостоятельно вырытых шурфов или нескольких пробуренных ручным буром скважин. При бурении отмечают динамический уровень (когда вода при бурении появилась) и установившийся (через некоторое время после появления ее уровень стабилизируется).

При высоком УГВ делают и ленточные фундаменты, но гидроизоляция должна быть на высоте

Если говорить об отведении воды от здания, то дренажная система устраивается если уровень грунтовых вод (УГВ) ниже фундамента всего на 0,5 м. Если уровень грунтовых вод высокий — выше глубины промерзания — тогда рекомендован фундамент монолитная плита с выполненными мероприятиями по отводу воды. В при более низком уровне возможны другие варианты, но при этом необходима тщательная и многослойная гидроизоляция. Необходимость дренажа фундамента должна оцениваться специалистами.

Если высоко стоящие грунтовые воды (УГВ выше 2,5 метров) мешают расти растениям, требуется дренаж участка. Это система каналов или уложенных в земле на некотором уровне (ниже уровня ГВ на 20-30 см) специальных дренажных труб. Глубина заложения труб или канав — ниже УГВ — чтобы вода стекала в более низкие места. Таким образом происходит осушение прилегающих участков почвы.

Верховодка

Эти подземные воды встречаются на грунтах в высоко расположенными водоупорными пластами, но часто из появление является следствием строительных ошибок. Обычно это вода, которая впитываясь в почву, встречает на своем пути пласты с низкой способность впитывать влагу. Чаще всего это глина.

Если после дождя на участке стоят и долго не уходят лужи — это верховодка. Если в вырытых канавах скапливается вода — это тоже верховодка. Если через несколько лет после строительства дома на глинистых грунтах или суглинках в подвале начинают «плакать» стены — это тоже верховодка. Воды скопились в щебневых карманах под фундаментом, в отмостке и т.

Чтобы не было такой ситуации требуется дренаж участка

Отвод верховодки проще всего сделать с помощью канав, но лучше ее появление предупредить — делать обратную засыпку фундамента не щебнем и песком, а глиной или родным грунтом, тщательно послойно его утрамбовывая. Главная задача — исключить наличие карманов, в которых будет скапливаться вода. После такой засыпки требуется сделать отмостку, которая по ширине больше засыпки и обязательный штрих — отвод ливневых вод.

Если участок имеет уклон, подумайте об устройстве террас и подпорных стенок, с обязательным устройством водоотводящих канав вдоль подпорной стенки. Сложнее всего бороться с верховодкой на низких участках, которые находятся по уровню ниже соседних. Тут разумное решение — подсыпка земли, так как обычно сбрасывать воду некуда. Еще возможный вариант вывод дрены через соседские участки или вдоль дороги до точки возможного сброса. Решать приходится на месте, исходя из имеющихся условий.

Чем грозит неправильный уклон

Важно грамотно рассчитать, какой угол наклона должен быть у дренажной трубы. При несоблюдении рекомендуемых норм возможно возникновение аварийных ситуаций.

• При маленьком уклоне безнапорная дренажная система приведет к тому, что в рукавах будет застаиваться вода. Присутствующий в ней мусор в виде мелких песчинок станет откладываться. Рано или поздно их количество приведет к тому, что в трубе образуется засор. Придется откапывать участок системы и проводить ремонтные работы.
• При недостаточном уклоне грунтовые воды будут заполнять весь просвет дрен, но не смогут уходить в нужном направлении. Как результат, УГВ будет оставаться на прежнем уровне, а монтаж дренажной системы будет просто бессмысленным. Участок так и останется заболоченным.
• При увеличении рекомендуемого уклона скорость потока воды будет слишком высокой. Это грозит разрывом дрен со временем на каком-либо участке под воздействием давления. Либо вода с большой скоростью будет уходить в точку сброса, а более тяжелые примеси (песчинки, частички глины) будут оседать на дне контура. Рано или поздно это приведет к засору.

При недостаточном наклоне дренажных труб и застаивании грунтовых вод будет происходить постоянное подмывание почвы. Будет снижаться естественная прочность верхних пластов земли на участке.

Продолжительность срока функционирования системы дренажа

Соблюдение определенных правил способствует увеличению срока службы дренажа:

• Противопоказанность использования на местах, под которым располагается дренаж, тяжелой техники. В том случае, если без неё обойтись невозможно, потребуется устройство временной дороги, сопровождаемое укреплением почвы;
• Для того, чтобы система не забивалась инородными частицами, рекомендуется промывать её большим напором воды через каждые два-три года;
• Для более качественной работы системы дренажа требуется регулярное рыхление участков, выполняющих функцию водосбора.

Так ли необходим пристенный дренаж вокруг дома Нюансы строительства

Пристенный дренаж устраивают для отвода от фундамента дождевой, талой и грунтовой воды (поднимающейся в периоды паводков). Когда его монтаж необходим, а когда можно обойтись без строительства дренажной системы вокруг дома? Особенности пристенного дренажа, составление проекта.

Устройство пристенного дренажа

Схематически дренажную систему около фундамента можно обозначить так:

• замкнутая сеть перфорированных труб вокруг дома, выполненная с единым уклоном в сторону нижней точки,
• где установлен сборный колодец,
• оттуда вода уходит за пределы участка,
• осмотр и очистка системы осуществляется через ревизионные колодцы, установленные на каждом втором изгибе.

Конечно, при строительстве здания фундамент защищают гидроизоляционными материалами. Но даже при самом высоком их качестве разрушительное воздействие лишней жидкости проявится через лет пять. И этот негативный момент лучше предупредить. С помощью пристенного дренажа фундамента.

Когда его строительство является обязательным?

Чтобы ответить на этот вопрос, нужна гидрогеологическая карта участка. Изыскания проводятся на глубине трех-четырех метров. Изучается состав почвы, производится топографическая съемка, планируется расположение зданий на участке.

СНиП для пристенного дренажа фундамента называет следующие условия:

• полы подвалов, технические подполья, внутриквартальные коллекторы, коммуникационные каналы расположены ниже уровня грунтовых вод либо расстояние от пола до подземных вод менее пятидесяти сантиметров,
• полы подвалов, технические подполья, внутриквартальные коллекторы, коммуникационные каналы находятся в глинистых и суглинистых почвах (уровень подземных вод в данной ситуации не важен).

В первом случае пристенный дренаж защитит подвальные помещения и фундамент от сезонного подъема грунтовых вод. Во втором – от сезонного вспучивания грунта (глины и суглинки плохо проводят влагу, накопленная осенью в почве вода зимой замерзает).

Способы защиты фундамента от влаги

Дренажная система вокруг здания устраивается по двум вариантам:

Поверхностный дренаж.

Сегодня все больше предпочитают глубинную систему, скрытую от людских глаз и не нарушающую дизайн. Участок над дренажом можно использовать для посадки растений, устройства клумб.

Пристенный дренаж в разрезе:

Закрытая дренажная сеть – это непрерывный трубопровод, обсыпанный песчано-гравийной смесью. Трубы имеют перфорацию и ребра жесткости, благодаря которым увеличивается запас прочности в поперечном сечении.

При проектировании пристенного дренажа следует соблюдать ряд условий:

Укладку дренажных труб производят с уклоном в полтора-два сантиметра на каждый погонный метр. Направление уклона по всему периметру едино – к низшей точке, сборному колодцу или коллектору.

Оптимальное расстояние между смотровыми колодцами на прямом участке трубопровода – сорок метров.

Водоотводящие конструктивные элементы должны находиться ниже уровня промерзания грунта.

Дрены прокладывают в отдалении от фундамента на три и более метра.

Составляя схему пристенного дренажа, рассчитывают уклон, диаметр дрен. От этого зависит пропускная способность всей системы.

Как рассчитать правильный угол наклона дренажной трубы

Для поддержания нормального водно-грунтового «микроклимата» на загородном участке нужно монтировать систему дренажного отведения. Причем желательно делать скрытый вариант. Тогда грунтовые воды будут свободно уходить с участка, обеспечивая тем самым сохранность фундамента дома, здоровый рост культурных растений. Чтобы коммуникация работала исправно, важно позаботиться о правильном уклоне дренажной трубы на 1 метр согласно СНиП.

Как сделать заглубленный дренаж глинистого участка

Вот одна из популярных и проверенных на практике систем дренажа от Тамара Николаев.

• Дно глубокой (120 см) траншеи утрамбовываем.
• Засыпаем слой крупного промытого речного песка – 10 см. Слой выравнивают в соответствии с углом уклона, тщательно утрамбовывая.
• Укладываем дренажные трубы. Между собой они крепятся раструбными или муфтовыми соединениями.

По строительным нормам минимальный уклон дренажных труб должен составлять 2 см на погонный метр; на практике для хорошего стока делают 5-10 см на погонный метр.

Если участок имеет достаточный естественный уклон, глубина траншей до самого колодца остается одинаковой. Для труб разного диаметра требуется разная глубина уклона: чем больше диаметр, тем меньше уклон. Так, минимальный уклон для дерн диаметром 10 см составляет 2 см на погонный метр.

Еван Участник FORUMHOUSE

Трубы в фильтре из геотекстиля в глиняном грунте не кладут. Заиленную трубу можно промыть, а слой ила по поверхности геотекстиля удалить невозможно. Трубы в геотекстильном фильтре кладут в песчаных гравелистых грунтах без содержания глинистых частиц.

• Для хорошего проникновения влаги в трубу в траншее обсыпаем ее водопроницаемыми материалами, такими, как промытый гранитный щебень или гравий фракции 20-40.
• Стелем полотно из геотекстиля. ГТ нужен для разделения слоев, и он должен быть полипропиленовым, так как полиэфирный быстро разлагается в земле.
• Насыпаем слой крупного песка.

Толщина слоев гравия и песка – от 10 до 30 см. Чем плотнее и водонепроницаемее глина, тем толще слой засыпки.

Я сделал так (грунт-глина): в траншею засыпаем песок, далее геотекстиль, затем 5-10 см промытого от песка щебня фракции 20-40, затем дренажную трубу (снимаем с нее ГТ, на ней он не нужен), сверху опять щебень где-то 20-30 см, затем закрываем геотекстиль и сверху земля. Все, дренаж готов.

Чтобы следить за работой дренажа и при необходимости очищать трубы, в системе делают смотровые колодцы.

Колодцы на каждом повороте (допускается через один при большой частоте установки) – норма Руководства Москомархитектуры, Указание 48 от 20 ноября 2000 г и много более ранних. Колодцы прячем под газонные решетки и другие способы декорирования.

Из труб вода должна поступать в водоприемный колодец, который делают в самой низкой точке рельефа, и накапливаться там до определенного уровня. Для его устройства копают яму глубиной 2-3 метра; бетонные кольца устанавливают от самого дна.

Уровень воды в водоприемном колодце зависит от глубины заложения дренажных труб и от того, каким способом будет отводиться вода в дальнейшем: обычно ее или забирают для полива, или сбрасывают в канаву за пределами участка.

Расчёты и стандарты строительства дренажа

Расчётными величинами, которые потребуются для строительства дренажной системы, как правило, являются:

• размер диаметра трубопроводов;
• уровень закладки трубопроводов;
• значения уклона труб;
• плотность геотекстильного фильтра.

И подробнее о каждом пункте.

Величина #1 – расчётный диаметр трубопроводов

Требуемый диаметр трубопроводов рассчитывается с упором на проектные параметры интенсивности водоотведения.

Для частного домостроения обычно оптимальными являются трубы диаметром 100 мм. Их пропускная способность по стандарту составляет около 7 л/с, что вполне соответствует проектным нормам в большинстве случаев.

Между тем, увеличение диаметра дрены позволяет охватить большую рабочую площадь, усилить эффективность системы.

Величина #2 – глубина закладки системы

Уровень закладки дренажных трубопроводов, согласно существующим стандартам, определяется с учётом двух критериев:

• Уровень промерзания грунта.
• Глубина заложения фундамента.

Степень промерзания грунтов напрямую связана с климатическими свойствами местности. Поэтому для каждой отдельной территории этот параметр может отличаться.

Но в любом случае расчёт глубины закладки дренажных труб ведётся от конечной точки промерзания грунта с добавлением к этому значению не менее 300-500 мм дополнительного заглубления.

По такому же алгоритму рассчитывается фундаментный дренаж, но от конечной точки залегания фундамента.

Величина #3 – уклон дренажных труб

Под каким уклоном монтировать трубы дренажной системы, чётко указывают стандарты СНиП. Согласно этим стандартам, минимальные значения уклона дрены необходимо брать с учётом допустимой минимальной скорости течения сточных вод.

При этом дополнительно оговаривается, что для труб диаметром 150 мм минимально допустимый уклон должен быть не менее 8 мм на метр длины, а для труб диаметром 200 мм – не менее 7 мм на метр длины. На отдельных участках сетей допускается занижать эти параметры до 7 мм и 5 мм соответственно.

Допустимое максимальное значение уклона труб дренажа на один метр длины – 150 мм. Больше этого значения допустим уклон только на отводах от сантехнических приборов при длине отвода до 1,5 м.

На безрасчётных участках дрены, где используются трубы диаметром 40-50 мм, допустим уклон до 30 мм на метр длины. А для труб диаметром 85-100 мм и при тех же условиях уровень уклона допускается делать не более 20 мм на метр длины.

Если в качестве элементов отвода применяются лотки, уровень уклона принимают с оглядкой на такую скорость стоков, при которой обеспечивается эффект самоочищения жидкости. Допустимое наполнение лотков – не выше 80% при ширине лотка не меньше 20 мм.

Значение ширины лотков рассчитывается на основе результатов гидравлических расчётов и зависит от конструктивных особенностей элементов. Однако если высота лотка больше 50 мм, значение ширины не может быть меньше 70 мм.

Величина #4 – необходимая плотность геотекстиля

Когда проект дренажной системы предусматривает использование в качестве дрены перфорированных гофрированных труб, рекомендуется вместе с обсыпкой таких труб использовать геотекстильную фильтрующую оболочку (геотекстиль).

Геотекстильное полотно исполняет функцию фильтрующего элемента, предотвращает засорение магистрали мелкими частицами грунта. Для получения максимального эффекта фильтрации требуется расчёт плотности геотекстильного фильтра. Оптимальным расчётным значением для бытовых систем дренажа считается плотность на уровне 100-150 г/м 2.

Расчеты, стандарты и особенности монтажа дренажа на склоне

Безупречно спроектированный и грамотно рассчитанный дренаж соберет и отведет грунтовые воды с участка. Он защитит фундамент от преждевременного разрушения, обеспечит нормальный рост культурным растениям. Для того чтобы обеспечить самопроизвольный сток собранной системой воды, необходимо обеспечить уклон дренажной трубы. А для его устройства нужны точные сведения, верно?

Все о том, под каким углом укладываются трубы дренажа и как правильно организовать осушающую систему, вы узнаете из предложенной нами статьи. Следуя представленным нами техническим рекомендациям, вы сможете спроектировать и точно рассчитать дренажную сеть. Основой для приведенных данных являются строительные нормативы.

В помощь самостоятельным мастерам детально изложена технология устройства системы отвода воды, досконально разобрана специфика расчета и укладки ее составляющих. Для наглядного восприятия информации прилагаются фото и видеоролики.

Составление проекта дренажные системы

Начинается проектирование системы с геодезических и гидрологических расчетов участка. Данная работа проделывается для цели определения эксплуатационных условий, а еще строения водоотвода, как и его ключевых показателей.

Проект должен содержать в себе:

• Схемы и технические рисунки системы канализации и всех ее компонентов, как на поверхности, так и подземных частей
• Монтажные свойства водоотводов – диаметры, размеры, глубина закладывания и уклон дренажной трубы. СНиП дает нормы для данных величин
• Размеры всех компонентов, из которых состоит сеть – колодцы, соединители, фасонные части и прочие детали
• Технико-экономическая буджет строения дренажные системы

Документация проекта должна предусматривать следующие специфики:

• Геоморфологию этого участка
• Особенности климата территории, в которой он размещается
• Метки уровня грунтовых вод
• Характеристику и строение грунтов
• Удаленность водных объектов от места строительства
