«Схемы подключения реле контроля напряжения и электрические схемы»

Сколько нужно реле контроля напряжения для квартиры

В отличие от автоматических выключателей и УЗО реле напряжения предназначено для отключения всей электроаппаратуры. Количество устройств зависит от особенностей схемы электропроводки.

Однофазный ввод

В этой схеме используется всего одно РН. Оно подключается непосредственно после вводного автомата или прибора учёта электроэнергии. Устанавливать реле на каждую линию нет необходимости — все защитные устройства будут срабатывать одновременно.

Трёхфазный ввод

Количество РКН зависит от того, зачем нужно реле напряжения, а так же типа защищаемых электроприборов:

• Есть трёхфазные электродвигатели. Необходима установка трёхфазного РН. Это необходимо для одновременного отключения всех фаз. В противном случае двигатели при срабатывании защиты в одной из фаз останутся подключёнными к двум оставшимся, что приведёт к выходу их из строя.

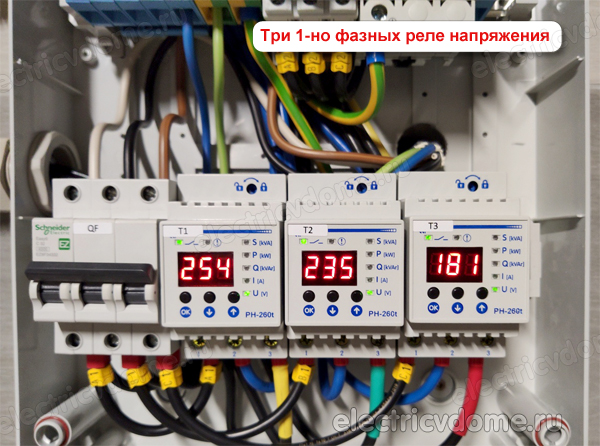

• Однофазные нагрузки разделены по фазам для уменьшения сечения вводного кабеля. В этом случае допускается установка трёх однофазных РН — по одному на каждую фазу или одного трёхфазного устройства. Такая схема предотвращает срабатывание защиты при перекосе (разности напряжения) фаз, не выходящем за допустимые параметры отклонения для однофазной сети.

Реле защиты от скачков напряжения

Защита дома от скачков напряжения с помощью РН рекомендуется в тех случаях, когда напряжение в сети устойчиво, а его заметные скачки редки. РН представляет собой устройство, способное считывать параметры электрического тока и разрывать электрическую цепь в тот момент, когда показатели выйдут за пределы заданного диапазона. После того, как показетели в общей сети нормализуются, устройство автоматически замкнет цепь и возобновит питание потребителей. Функция возобновления питания через заданный промежуток времени (с задержкой), встроенная в реле напряжения 220в для дома, помогает продлить срок службы некоторых бытовых устройств, холодильников и т.

РН обладают небольшими габаритами, сравнительно низкой стоимостью и хорошим быстродействием. К недостаткам РН можно отнести их неспособность сглаживать колебания электрической энергии. Для максимальной защиты всех потребителей потребуется установить сразу несколько устройств.

РН защищает сеть только от недопустимых скачков напряжения и не предназначено для защиты от коротких замыканий (эту функцию выполняют автоматические выключатели).

Современные модели РН бывают трех типов:

Стационарное реле, встраиваемое в электрический щиток дома или квартиры.

Реле для индивидуальной защиты одного потребителя.

Реле индивидуальной защиты нескольких потребителей.

Если с эксплуатацией реле второго и третьего типа все практически ясно, то РН первого типа имеет более сложную конструкцию, а его установка требует определенных знаний. Подобные устройства монтируются на входе в помещение, так выполняется защита от скачков напряжения в сети всего домашнего электрооборудования.

Виды РН

В защите от скачков вольтажа нуждаются различные типы приборов. Некоторые из них работают от бытового напряжения 220 В и потребляют минимальную мощность. К примерам таких устройств относятся зарядные устройства для смартфонов или led лампочки. Другие так же работают от 220 В, но потребляют уже тысячи ватт мощности, например, электрические чайники и утюги. Третьи устройства требуют трехфазного питания 380 В. Обычное однополюсное РН им не годится. Среди таких потребителей промышленные станки и мощные асинхронные двигатели. Поэтому все реле для контроля напряжения принято разделять по типу корпуса и виду нагрузки.

По типу корпуса

Данная классификация указывает на то, какие приборы и в каком количестве возможно подключить к реле. По типу исполнения РН подразделяется на 3 вида:

• розеточные;
• в виде удлинителя;
• с установкой на din рейку.

Первый тип наиболее прост с точки зрения использования. Данное реле защиты от перенапряжения подключается непосредственно в розетку. С одной стороны корпуса имеется соответствующий разъем в виде штепсельной вилки. На другой части прибора расположена стандартная розетка для подключения нагрузки. Подобный тип РН можно быстро снять и подключить в другое место.

Второй тип выполнен в виде удлинителя. На его поверхности имеется несколько розеток для нагрузки. В отличие от 1-го типа данное реле оснащено кабелем с вилкой. Прибор удобен для стационарного подключения офисной техники.

Третий тип наиболее профессиональный. РН устанавливается в щиток. Оно имеет расширенный список функций, высокую пропускную мощность, и одновременно защищает все электрические приборы в квартире.

По количеству фаз

Электрические потребители, работающие от переменного тока, подразделяются на 2 группы. Подобное деление имеет и реле контроля напряжения. А именно:

• однофазное РН;
• трехфазное.

Однофазная модификация пригодна для дома. Эти реле устанавливаются в квартирах, гаражах и дачах. Они пропускают через себя одну фазу и ноль. Поэтому их называют однофазными.

Рабочее напряжение для подобных РН составляет 220в. Их контакты рассчитаны на ток в 30-40 А, что соответствует максимальным значениям для квартирной проводки. Устройство имеет минимальный перечень настроек и, если почитать инструкцию, пригодно для пользования обычным человеком без профильного образования.

Трехфазное реле контроля напряжения ZUBR 3F

Второй вид реле сложнее. Он контролирует вольтаж одновременно на 3 фазах. Подобная модификация годится для агрегатов, потребляющих от сети 380 В. Реле имеет расширенный перечень регулировок и требует минимальный опыт в настройке систем автоматики.

Схема подключения реле напряжения

Главное правило при подключении РКН — контакты реле должны размыкать фазный провод. Поэтому при монтаже аппарата необходимо соблюдать полярность присоединения к сети и выполнять эту работу согласно схеме подключения, нанесённой на корпус устройства.

Следует учесть, к каким клеммам осуществляется подвод, а к каким отвод питания. Если этого не сделать, то реле не включится, не будет выполнять защитные функции или произойдёт короткое замыкание.

Чаще всего в однофазных устройствах клеммы имеют следующую маркировку:

• 1. N — ноль или нейтраль;
• 2. L1 — подвод питания от сети;
• 3. L2 — отвод напряжения к электроприборам.

Возможен вариант, при котором клеммы маркируются цифрами. В этом случае подключение выполняется согласно схеме прибора.

Совет! Так как нейтральный провод «N» служит только для контроля напряжения и питания схемы устройства, то его сечение может быть любым, в отличие от фазных проводов «L», сечение которых определяется вводным автоматом.

Существуют два способа подключения электроприборов к устройству, выбор которых зависит от того, для чего нужно реле напряжения:

• Прямое включение. Используется для защиты однофазных приборов, а так же трёхфазных электродвигателей небольшой мощности.
• Через контактор. Эта схема применяется для защиты потребителей, мощность которых превышает номинальный ток реле. В этом случае после РКН подключается пускатель, отключающий электродвигатель или электроустановку в аварийной ситуации.

Схемотехника

В разумных пределах схема подключения РКФ зависит от фантазии разработчика. Стандартное устройство имеет 3 входа для подключения фаз. Обычно они расположены в верхней части прибора. Снизу находится клеммник с 4 выводами — NO и NC контактами реле. К ним подключается какой-либо исполнительный механизм. Например, более мощное реле, контактор или магнитный пускатель. Возможно подключить нагрузку и напрямую, но требуется учесть потребляемый ею ток.

Элементы конструкции реле

Старые советские реле контроля обрыва и чередования фаз фиксировались на монтажном месте с помощью 2 винтов. Современные приборы оснащаются крепежом под DIN-рейку. Такой подход упрощает ремонт и разработку электрических шкафов.

Вторая конструктивная особенность реле фазного контроля — винтовые клеммники для подключения проводов. Подобными контактами оснащается подавляющее большинство устройств защиты.

Регуляторы для настройки

Регуляторы настройки рабочих параметров реле находятся на передней панели. Это позволяет внести изменения, не снимая само устройство с электрического щита. Регуляторы выполнены на основе подстроечных резисторов. Они не выпирают с поверхности прибора. Для их вращения необходимо воспользоваться любой подходящей отверткой.

Некоторые модели реле защиты от перекоса в сети оснащены кнопками и дисплеем. В таких устройствах ничего вращать не требуется. Однако несколько сложнее разобраться в том, что и как регулируется. Особенно без руководства пользователя.

Устройство контроля с электронным управлением

Маркировка назначения выводов

В плане маркировки и обозначения клемм все так же, как и на любых современных устройствах. Буквы на корпусе прибора имеют следующие обозначения:

• L1, L2, L3 — выводы для подключения 3 фаз контролируемой сети;
• NO/NC — контакты выходных реле;
• Umax — максимальный порог напряжения, при котором РКФ отключит защищаемое оборудование;
• Umin — соответственно минимальный порог отключения;
• задержка — время, через которое сработает реле.

Обратите внимание! NC/NO (normal closed / normal open) — нормально закрытые/открытые контакты реле. Данная маркировка применяется во всем современном оборудовании. NC контакты находятся в замкнутом состоянии и накоротко прозваниваются мультиметром, если на катушку реле не подано напряжение. Как если бы оно просто лежало на столе. NO — контакты наоборот. Без напряжения находятся в разомкнутом состоянии.

Инструкция для пользователя

Как и обещал, выкладываю инструкцию к реле напряжения, которую видно на фото.

Постарался написать простым языком, что это, для чего и как:

Предназначены для автоматического отключения нагрузки в случае выхода значения напряжения за допустимые пределы. Работают по каждой фазе отдельно.

Автоматы F1, F2, F3 – байпасы, при нормальной работе ДОЛЖНЫ БЫТЬ ВЫКЛЮЧЕНЫ (нижнее положение). Включаются в аварийных случаях, под личную ответственность включающего!

Внимание! При включении байпаса нагрузка не защищена от опасных напряжений!

При нормальной работе реле напряжения А1, А2, А3 индицируют значение напряжения по своей фазе. В случае выхода напряжения за установленные пределы реле отключаются, показания напряжения мигают. Включение – примерно через 1 минуту после нормализации входного напряжения.

Если необходимо изменить пределы напряжения, обратитесь к инструкции. Во время настройки пределов напряжения и времени задержки автомат байпаса должен быть включен.

Всем спасибо за внимание, вопросы и замечания, как всегда, жду в комментариях.

Внимание! Автор блога не гарантирует, что всё написанное на этой странице — истина. За ваши действия и за вашу безопасность ответственны только вы!

Схема подключения реле контроля фаз

Если в оборудовании используются для подключении электродвигателей только частотные преобразователи, то реле контроля фаз не нужно — для частотника всё равно, в каком порядке на него приходят фазы, он всё равно выпрямляет переменное трехфазное напряжение и преобразует его в постоянное.

Однако, я рекомендую ставить такое реле в любой промышленной аппаратуре стоимостью от 1000 долл с трехфазным питанием. Ведь само реле стоит чуть более 1000 руб (отечественные модели), а в случае проблем с питанием сразу даст об этом знать.

Итак, вот несколько схем подключения, которые рекомендуют производители. В принципе, отличий мало.

Схема подключения реле контроля напряжения от OMRON

Схема подключения реле контроля напряжения от Carlo Gavazzi

Последняя схема ценна и тем, что дано условное графическое обозначение реле контроля напряжения. И контакты реле показаны с задержкой включения!

Справедливости ради стоит сказать, что в современном оборудовании на контроллерах реле контроля фаз как отдельный блок иногда не применяется, а реализовано непосредственно на контроллере.

А теперь, как и было обещано, инструкции:

Zamel CKM-01 manual 1. (извиняюсь за качество, лучше не нашёл(

Zamel CKM-01 manual 2

• РНПП-311. Реле напряжения, перекоса и последовательности фаз / Паспорт, руководство и инструкция по эксплуатации, pdf, 303. 37 kB, скачан: 3257 раз. / • OMRON K8AB 4 модели, файл собран из четырёх файлов. / Реле контроля напряжения, асимметрии и пропадания фаз, pdf, 687. 72 kB, скачан: 1488 раз. / • Carlo Gavazzi DPC01 — manual — instruction — datasheet / Carlo Gavazzi DPC01 — инструкция от итальянской фирмы, pdf, 173. 34 kB, скачан: 1288 раз

Работа реле РН-101М

Если все нормально, то на табло отображается уровень напряжения в розетке и горит зеленым цветом светодиод.

Когда произошел резкий скачок, реле автоматически отключает напряжение в розетке. Светодиод уже гореть не будет, а на табло выводится повышенное значение напряжения в мигающем режиме. После нормализации параметров на индикаторе начинается обратный отсчет в секундах, который вы выставили до включения нагрузки. И по его завершении реле подает напряжение переходя в нормальный режим.

Если напряжение в норме, но произошла перегрузка по току, срабатывает внутренний автомат. Кнопка отщелкивается, светодиод начинает моргать, на табло по-прежнему горит значение напряжения в сети. Сначала выясните что послужило причиной отключения, вытащите вилку из реле и нажав кнопку, включите автомат. После этого выждите несколько минут, чтобы тепловой элемент зашиты остыл и включите нагрузку заново.

Для того чтобы реле не срабатывало ложно, например каждый раз при включении холодильника происходит кратковременная посадка напряжения на время несколько десятых секунд, в реле предусмотрели фиксированную задержку. Даже когда напряжение падает плавно и равномерно, устройство отключится не сразу, а через 7 секунд. Если же произошла глубокая и резкая просадка (ниже 145В), отключение произойдет через 0,12 секунд.

При превышении заданных параметров такой долгой задержки уже нет, так как здесь уже больше вероятность выхода из строя аппаратуры. И реле отключит питание в розетке через 1 секунду (при плавном подъеме). При скачке — время отключения также 0,12сек.

Устройство абсолютно работоспособно во всех розетках, хоть с заземляющим проводником, хоть без него.

Цена реле напряжения в розетку РН-101М равняется в среднем 1700 рублей. Но за эту цену вы получаете сразу три защитных устройства вместо одного!

https://youtube.com/watch?v=dLeqaznx62s%3Ffeature%3Doembed%26wmode%3Dopaque

Недостатки стабилизаторов

Несмотря на выраженные преимущества стабилизаторов, они имеют серьезные недостатки, ограничивающие их использование:

• Значительные размеры. Этот параметр прямо зависит от мощности прибора. Даже при минимальном количестве бытовой техники на входе нужно ставить стабилизатор, который не поместится в стандартный электрический щиток. Для него необходимо выделить отдельное место.
• Необходимость эффективного охлаждения аппарата, т.к. при работе его основные элементы и корпус нагреваются.
• Высокая цена, возрастающая с увеличением мощности.
• Необходимость надежной защиты от пыли и влаги. Электромагнитное поле внутреннего трансформатора активно притягивает пыль, а потому необходимо максимально оградить стабилизатор от запыления.
• Повышенный уровень шума, что требует дополнительной звукоизоляции или вынесение стабилизатора за пределы жилого помещения.
• Чувствительность электроники стабилизатора к помехам в электрической сети.

Наиболее значительными недостатками стабилизаторов является громоздкость, большой вес и высокая цена. Особенно они чувствительны для устройств мощностью 3 и более кВт, которые необходимы для установки на входе квартиры. При мощности менее 1 кВт эти характеристики находятся в разумных пределах, а потому стабилизаторы чаще применяются в качестве индивидуальной защиты отдельных бытовых приборов. Некоторые современные бытовые электроприборы имеют встроенные стабилизаторы.

Технические параметры

ХарактеристикаЗначение
Питающее напряжение220 В
Максимальная активная мощность потребителя7 кВт
Предельный ток нагрузки32 А
Погрешность измерений+/-1 %
Степень защиты от пыли и влагиIP20
Количество рабочих циклов реле100 тыс. Рабочая температураот -5 до+40°C
Предельное сечение подключаемых проводов6 кв

Из характеристики следует, что реле питается от сетевого напряжения 220 В. Внутренние контакты способны длительно пропускать ток, равный 32 А, что соответствует потребителю мощностью 7 кВт. Класс IP 20 говорит, что устройство непригодно для работы во влажном помещении или на улице. Его допустимо устанавливать в специальный электрический щит. 100 тыс. рабочих циклов — это количество включений и отключений реле, которые оно способно перенести без разрушения.

Реле напряжения DigiTOP Vp-50A IP20

Настройки и пороги отключения

Приведём пример подбора и настройки реле напряжения на примере одной из наиболее распространённых моделей линейки Easy 9. Реле EZ9C1240 имеет предустановленные с завода основные настройки контроля напряжения и срабатывания: 265 Вольт на отключение по повышенному напряжению и 160 Вольт на отключение по пониженному напряжению. Выдержка времени на включение реле, после отключения установлена на уровне 30 сек. Заводская настройка реле напряжения упрощает установку реле в уже имеющийся электрический щит и защищает пользователя и домашнюю технику от ошибочных настроек, которые могут повредить подключенное оборудование.

Указанный порог отключения по повышению напряжения выбран исходя из максимального значения рабочего напряжения бытовых приборов. Для большинства современных бытовых устройств рабочим напряжением является 230 или 230-240 В. Учитывая, что существующий ГОСТ устанавливает требования к колебанию напряжения в пределах +/- 10%, максимальным будет напряжение 264 В, с учетом погрешности — 265 В.

Хочется сказать несколько слов и о необходимости защиты от пониженного напряжения. Действительно, современные бытовые приборы с импульсными блоками питания нормально работают при снижении питающего напряжениям до 120-150 В. Однако есть устройства, для которых понижение напряжения может быть губительно. К таким относятся холодильники, морозильные камеры, кондиционеры, стиральные и посудомоечные машины и другие устройства, в которых есть электрические двигатели. Дело в том, что для нормальной работы электрического двигателя необходима определенная мощность, потребляемая из сети. Напомним, что электрическая мощность — это произведение тока на напряжение.

При снижении напряжения двигатель начинает потреблять из сети больший ток, чтобы компенсировать снижение мощности, что приводит к повышенному нагреву двигателя и быстрому выходу его из строя. Еще более сложная ситуация с пуском двигателя при пониженном напряжении. Даже при нормальных параметрах электрической сети ток, потребляемый двигателем, превышает рабочий в 3-5 раз (иногда больше в зависимости от вида прибора). При пониженном напряжении зачастую двигателю просто не хватает мощности, чтобы запуститься, или пуск затягивается во времени, что гарантировано выводит электродвигатель из строя. Именно поэтому при опасном понижении напряжения оборудование также должно отключаться от сети.

Порог отключения по пониженному напряжению в приведённом в нашем примере реле напряжения Easy 9 принят исходя из нескольких факторов: с одной стороны, необходимо минимизировать количество отключений, но при этом необходимо максимально защитить оборудование, наиболее чувствительное к понижению напряжения.

С учетом этих условий, порог отключения по пониженному напряжению составляет 160 В. Именно на этом напряжении еще возможен относительно безопасный пуск двигателя холодильников, кондиционеров и т. Отмечу, что на большинстве стабилизаторов напряжения 160 В (+/-10 В) также является нижним пределом работы, после которого стабилизатор отключается от сети. И если вы купите реле напряжения, позволяющее вносить корректировки в настройки порогов срабатывания, то рекомендую выбрать именно такое значение для нижнего порога отключения.

Схемы подключения

Существует два основных способа подключения РКН — прямое, когда рабочая нагрузка проходит через контракты РКН, а также косвенное — нагрузка коммутируется через контактор. Второй способ нужен при подключении нагрузки выше 7 кВт. Рекомендации для подключения:

• монтировать реле следует после прибора учета электроэнергии;
• установить перед РКН средство защиты (входной автомат);
• доступность прибора для обслуживания и визуального контроля работы.

Подключение однофазного РКН

Однофазные РКН подключаются к сети напрямую, а через их контакты проходит рабочий ток сети. Как правило, перед реле устанавливают УЗО или дифавтомат для защиты от утечек тока. Алгоритм подключения следующий:

• Нуль с вводного автомата подключают к нулевой шине, а затем к выводу N на реле.
• Фазный провод напрямую подключают к выводу L.
• Третий вывод РКН предназначен для подключения нагрузки, земля и нуль для которых берется с шин.

Подключение трехфазного РКН

Для прямого подключения трехфазного РКН необходимо:

• Подключить фазные провода трехполюсного входного автомата.
• Установить РКН, подключив фазы и нуль к соответствующим выводам.
• Присоединить фазы и нуль к выводам УЗО.
• Включить нагрузку, подключив землю и фазы, а также нуль с N-шины, установленной после УЗО.

Схема подключения РКН для мощных потребителей с контактором

Когда коммутируемые токи значительно больше максимально допустимого значения РКН, устройство используют в связке с магнитным пускателем (контактором). При выборе устройств следует обращать внимание на быстродействие — чем меньше скорость срабатывания обоих приборов, тем лучше.

Совет: дешевле купить контактор и реле напряжения, чем выбирать РКН для мощных потребителей.

Схема отличается от обычного подключения тем, что после защитного автомата устанавливают контактор, который коммутирует нагрузку. Реле подключается параллельно пускателю и лишь контролирует значение напряжений. При значительных отклонениях РКН срабатывает, обесточивая катушку контактора, что приводит к отключению нагрузки.

Реле напряжения Zubr

Фирма выпускает как реле для установки на дин рейку в электрощиток (запитывается вся квартира), так и для подключения через розетку отдельного прибора. Максимальная нагрузка для розеточного типа не превышает 16А. Индикация напряжения на табло начинает отображаться при 80В, если «U» ниже — табло гаснет. Точность показаний измеренного напряжения очень хорошая с погрешностью не более 1-2 Вольт.

Реле имеет три кнопки для регулировки и настроек:

• ⚡верхняя для выставления максимального порога срабатывания
• ⚡нижняя для выставления минимального порога срабатывания
• ⚡средняя для установки времени повторного включения. По заводской настройке выставлено время в 3 секунды.

Также имеется автономная память настроек. Выставив одни раз реле запомнит все настройки и уставки. Обязательно выставляйте задержку времени включения.

При общем исчезновении питания (даже плановом отключении света во всем доме или районе) и подаче напряжения вновь через определенное время, благодаря реле напряжения  Zubr у вас свет в квартире появится через несколько секунд после всех.

Тем самым вы будете избавлены от многочисленных неприятностей и переходных процессов, которые происходят в момент включения питания с подстанции. Это один из плюсов применения реле напряжения 220В для дома про который мало кто задумывается.

После длительной эксплуатации не забывайте подтягивать контакты на клеммах. Так как отдельные виды с тепловой защитой (с буквой t) начнут ложно срабатывать от перегрева.

Посадочное место под дин рейку выполнено с большим запасом. С одной стороны это плюс, т. подойдет под любую рейку с несоблюдением габаритов. С другой — минус: при установке на стандартную — будет «болтаться», и для жесткой фиксации понадобятся заглушки.

Еще из особенностей:

• ⚡Номинальные токи 25-32-40-50-63А. Запас по току примерно 20%. То есть непродолжительное время реле на 50А может выдержать ток в 60А (не путайте с током отключения!)
• ⚡Шаг регулировки напряжений срабатывания – 1 Вольт
• ⚡Шаг регулировки времени повторного срабатывания – 3 секунды
• ⚡Буква t в наименовании некоторых реле обозначает, что изделие с термозащитой от внутреннего перегрева. Например, если контакты и его корпус разогреются до 80 градусов, реле отключится, даже без наличия скачков напряжения
• ⚡По ширине (53мм) на дин-рейке, реле Zubr занимает 3 модуля
• ⚡Если номинальный ток реле меньше тока автомата установленного перед ним, его необходимо применять совместно с контактором.

Средняя цена в интернет магазинах самой популярной модели реле напряжения Zubr для квартиры на 40А с тепловым расцепителем (марка D40t) около 3000 руб. Реле розеточного типа обойдется в два раза дешевле.

Посмотреть техпаспорт реле Zubr

Схема подключения реле Zubr

https://youtube.com/watch?v=L_wmP1Gv1G8%3Ffeature%3Doembed%26wmode%3Dopaque

Ввод 3

Ниже показаны фото сборки и установки щитка на третьем вводе.

3 – процесс сборки.

Обратите внимание на цветовую последовательность проводов. Вопрос: Патриотом какой страны я являюсь?

Я решил использовать гибкий кабель ПВС 4х4, ибо намучился в первых предыдущих случаях с твёрдыми жилами. Но в этом случае надо обязательно использовать наконечники, т. под винтовые клеммы, которые применяются в Барьерах, многожилка не комильфо.

3 – Электрощит собран и установлен

В предыдущих двух версиях провода сверху вниз шли под ДИН-рейкой, что немного напрягает.

Поэтому тут я расширил сознание и расстояние между фазами, и в образовавшиеся зазоры проложил провода. Дело в том, что блок Барьер занимает на ДИН-рейке примерно 2,8 модуля, и щели по любому будут. Так почему бы их не использовать для удобного монтажа?

3 – Щиток с Барьерами установлен

3 – Общий вид

3 – Complete

Реле напряжения для мощных потребителей

В случае, если ток потребителя – более 63А, и предполагаются частые срабатывания, то лучше и надёжней использовать дополнительный пускатель. Про выбор пускателя, (или контактора) я уже писал.

В таком случае контакты реле напряжения (на 16 или 20А) включают катушку пускателя, а пускатель своими контактами уже может включать нагрузку на десятки киловатт, если надо.

Исходные данные

Напомню, что схема подключения выглядит так:

Схема подключения реле напряжения ФиФ из инструкции

В роли резистора нагрузки Rн выступает моя квартира.

Эту схему я подробно разобрал в предыдущей статье (по ссылке выше), поэтому сильно не будем её рассматривать.

А если говорить о реальной установке, то согласно этой схеме, всё будет выглядеть вот таким образом:

Схема установки реле напряжения ФиФ

Фаза от счетчика питает само реле через клемму 7, и идёт на коммутацию на клеммы 1 и 2, которые равнозначны. После коммутации (контактами внутреннего реле ) фаза выходит с клемм 3 и 4, и идёт к нагрузке, то есть питает мою квартиру.

Ноль используется только для питания реле напряжения и никак не коммутируется.

Гладко было на бумаге, начинаю про овраги.

Теперь расскажу о том,

Подготовка к работе

Включите реле в розетку. Регулировочными кнопками установите минимальное, максимальное напряжение и время АПВ. При этом на индикаторном экране будет отображаться выставляемое значение. На этом все, реле напряжения готово к работе. Можно через него включать в розетку вилку защищаемого оборудования.

Зачем нужно трехфазное реле контроля фаз

Реле контроля фаз необходимо ставить там, где часто  производится переподключение к питающему  трехфазному напряжению, а также там, где важна фазировка (правильное чередование фаз).

Например, реле контроля фаз может быть полезно в оборудовании, которое часто переносится с места на место, и в котором критично перепутать фазы. В некоторых устройствах неправильное чередование фаз может привести к неправильному функционированию и поломке. Например, винтовой компрессор, если его включить в неправильном направлении более чем на 5 секунд, может полностью выйти из строя.

Устройство и принцип работы реле напряжения

Реле напряжения состоит из двух основных частей — измерительного блока и электромагнитного реле, предназначенного для разрыва цепи. У более новых моделей на передней панели находится цифровое табло для индикации величины напряжения в сети.

Принцип работы реле напряжения достаточно простой. При подаче напряжения измерительный блок определяет его величину и сравнивает с установленными пределами. Если показатель находится между нижней и верхними границами, по истечению установленного периода реле замыкает силовой контакт и передает питание внутренней сети.

Справка: в реле предусмотрен интервал задержки срабатывания, чтобы обезопасить сеть от постоянных скачков.

Установка реле напряжения RBUZ в квартирный электрощит

Итак, после теории переходим к практике.

РН было установлено в процессе капитального ремонта квартиры в панельной девятиэтажке.

Кому интересен процесс электромонтажа в панельном доме, у меня есть статья. Ох, и досталось там мне от критиков в комментариях! И вот ещё: Опыт монтажа проводки в панельном доме.

Девятиэтажка, в которой будет стоять новый щиток с реле напряжения

Вот так выглядит щиток в подъезде, к которому необходимо было подключить квартирный щиток:

Электрощит в подъезде, от которого идет питание на электрощит в квартире

Не самый печальный вариант.

Щиток в квартиру на этапе проектирования:

Проектирование и начало сборки электрощита

Схему щита я обязательно приведу и мы её обсудим ниже. А вот ещё несколько фото щитка, в котором установлено реле напряжения RBUZ.

Процесс монтажа щитка в квартире. Рядом – слаботочный щиток

Электрощит в квартире на автоматах ИЕК и РН RBUZ

Продолжаем сборку. Расключены нули и некоторые фазные провода:

Продолжаем сборку щита в квартире, подключаем нули

Итоговая сборка щитка, всё подключено

Вверху – земляная шина РЕ (Protect Earth, подробнее про системы заземления здесь), внизу – три шины нейтралей N1, N2, N3. Подробнее я расскажу при описании электрической схемы щитка.

Общий вид щитков – слаботочный и силовой

Квартирный электрощит в сборе

Напряжение на электрощит подано. Приятная особенность реле напряжения – на его индикатора всегда видно, какое напряжение подается в квартиру. На фото – 239 В.

Вот ещё пара фотографий окончательного монтажа, с подписями нагрузок:

Фото рабочего электрощита с закрытой дверцей

Электрощиток с надписями на автоматах

Модель электрощита – Schneider Electric Easy 9. В щитке оставлено 4 или 5 мест модулей. Как показывает жизнь, потом хозяину квартиры обязательно захочется поставить ещё пару автоматов)

А такие красивые и информативные надписи точно добавят настроения и порядка в жизнь)))

Как исходно был устроен щиток в подъезде

В щиток (он последний, на 5-м этаже) приходит 3 магистральных фазы, каждая – на свою квартиру. И ноль.

Вот как выглядит этажный щиток в нашей хрущёвке 1979 года постройки:

Этажный щит, кода будет установлено реле напряжения

Состояние нуля в этажном щитке крайне неважнецкое:

Подключение магистрального нуля в этажном щитке

Мой провод в норме, а обгоревший – соседский. Но отгорание вон тех белых «однофазных» нулей не так страшно. Главное – состояние магистрального нуля. Он на фото коричневый, приходит снизу, выглядит нормально. Именно его обрыв очень опасен, причем в любом месте – от подстанции до места его последнего подключения (на фото – черный винт).

Дальше этот ноль подключен к корпусу этажного щитка, то есть, если говорить строго, коричневый провод – это совмещенный PEN проводник, который на фото разделяется на N (белые провода через винтовую клеммы) и PE (выше, прикручен на болт щитка, туда же, куда и желтый провод).

Кому вдруг захотелось подробнее узнать про системы заземления – вот ссылка.

Рассмотрим поближе «мою» часть щитка.

Защитные автоматы в щите. Перед установкой реле напряжения

Мои старые сапоги представляли собой всего три автомата – вводной двухполюсный на 50 А перед счетчиком, и два однополюсных по 16 А.

В тему – статья про установку счетчика СО505 есть у меня на блоге.

Вводной автомат устанавливала управляющая компания, а однополюсные установил я, исходя из нагрузки и состояния электропроводки.

Кстати, я рассматривал выбор автоматов в нескольких статьях, например в этой и этой.

Схема стандартная и простейшая – фаза и ноль идут через двухполюсный автомат на счетчик, далее фаза через два автомата, а ноль со счетчика (черный провод) через нулевую шину (над автоматами) идёт на питание квартиры.

Ну, а теперь, после необходимого вступления, подходим к основной теме моей статьи –

Принцип действия реле контроля напряжения

Конструкция реле напряжения базируется на специальном микроконтроллере, отвечающем за управление устройством. Микроконтроллер отвечает за подачу сигнала на электромагнитное реле, непосредственно размыкающее и замыкающее цепь.

Микросхема постоянно контролирует напряжение и отправляет соответствующие сигналы на реле. После нормализации напряжения контроллер подает сигнал на включение, причем обычно можно установить определенный период задержки.

Допустимые параметры электроэнергии

В России и на пост-советском пространстве стандартным напряжением является 220 вольт (для рядовых потребителей электроэнергии). При этом в реальности напряжение колеблется в определенных рамках от данного номинала. Допустимая амплитуда отклонения от нормы устанавливается нормами и актами, регулирующими предоставление данной услуги потребителю. При 220В минимальное допустимое значение составляет 198В, а максимальное — 242В.
