Как правильно подключить через выключатель

При подсоединении к выключателю также необходимо использовать стабилизатор напряжения, гасящий резистор. Сначала подключается нулевая фаза напрямую от распределительной коробки. После этого к светильнику подключается резистор, а затем к нему подсоединяется провод с основной фазой.

При такой последовательности подключения, если перепутать фазы, ничего серьезного не произойдет. Единственное, лампы будут под напряжением постоянно, а выключатель не будет исполнять свою функцию. Если последовательность поменять, и сначала подключать резистор к выключателю, то путаница фаз приведет к сгоранию ламп сразу же.

Филаментные лампы

Филаментный источник света внешне напоминает лампу накаливания, но конструктивно остается светодиодным изделием. В таком случае пропадает необходимость в отводе тепла, но применение устройств в бытовой сфере связано с исключительно эстетическими соображениями.

Основной элемент филаментного прибора — светодиодная нить. В зависимости от количества таких нитей производят изделия разной мощности. Филамент — тонкий стержень из стекла, на поверхности которого имеются SMD-диоды. Верхняя часть покрывается люминофором, дающим желтый оттенок. Для отвода тепла применяют стеклянную колбу, внутренняя часть которой заполняется газом.

Из-за отсутствия места для драйвера внутри производители размещают низкокачественный модуль питания. Это повышает пульсацию, негативно сказывающуюся на зрительных органах. Для избавления от мерцания между цоколем и колбой добавляется пластиковое кольцо с качественным драйвером.

Филаментные светодиодные лампы

Схема светодиодного драйвера

На рисунке ниже изображена упрощённая схема драйвера, который используется в лампах 220 В.

схема драйвера
Схема драйвера.

Схема подразумевает использование только основных деталей. Здесь имеются 2 резистора – R1 и R2. К ним по встречно-параллельному принципу подключены диоды HL1 и HL2. Такое устройство обеспечивает схеме защиту от обратного выброса напряжения. При включении сигнал, поступающий на лампу, возрастает до 100 Гц. Напряжение 220 В подаётся через С1 (ограничительный конденсатор). Отсюда оно поступает на выпрямительный мост и чипы.

Как разобрать

Ремонт светодиодной лампочки начинается с того, что ее надо разобрать. Вакуума в ней нет, так что это возможно. Светорассеиватель и цоколь обычно без проблем отделяются. Они соединяются при помощи насечек на различных частях.

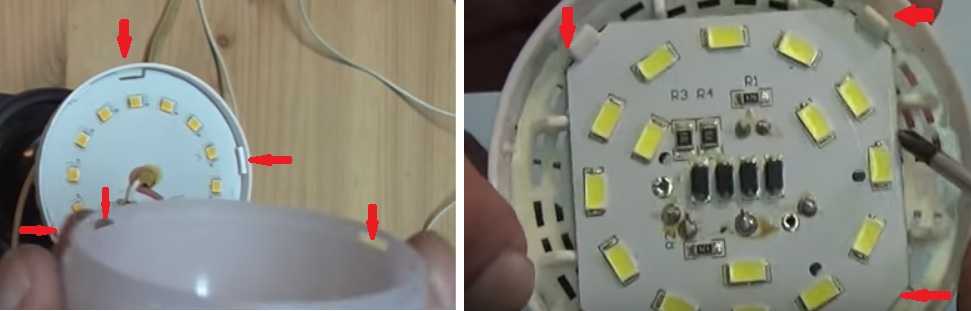

В большинстве своем части светодиодной лампы держатся на защелках
Ремонт светодиодных LED ламп, электрические схемы

Есть два варианта. Более простой при разборке и более сложный. В простом детали лампы соединены только за счет механических защелок. В более сложном кроме защелок есть еще и силикон, который обеспечивает водонепроницаемость лампы. Такие экземпляры можно эксплуатировать при повышенной влажности. Разбирать светодиодную лампу нужно так:

  • Зажать в руках цоколь и повернуть против часовой стрелки радиатор. Светорассеиватель снимается точно также.
  • В некоторых ЛЭД лампочках соединения залиты силиконом. В этом случае поворачивай, не поворачивай, ничего не двигается. Присмотревшись, можно увидеть герметик. В этом случае нужен растворитель. Его набираете в шприц (без иголки или с толстой иглой), аккуратно вводите жидкость по периметру. Выдержать его надо 5-10 минут, после чего снова повторить попытку. С первого раза обычно не получается разобрать светодиодную лампочку, но три-четыре захода помогают.

Платы внутри лампы или вставляются в пазы, или также держатся на защелках. Их проще отодвинуть плоской отверткой, одновременно выдавливая плату вверх. Усилия не должны быть чрезмерными, так как защелки пластиковые и могут сломаться.

4 простых доработки светодиодных ламп

Речь пойдёт про современные светодиодные лампочки, которые теперь стали более доступны. Идеи доработки LED ламп, изложенные в статье, пригодятся заядлым самодельщикам. В начале рассмотрим конструкцию, позже доработки.

Современная конструкция ламп получилась в результате эволюции проб конструкторов сделать лампочку доступной и максимально эффективной и сейчас эта конструкция наиболее часто встречается.

Компоновка составных частей

В зависимости от производителя, устройство и конструкция лампы разные. С другой стороны, общий принцип компоновки остается одинаковым. Сборка начинается с цоколя, куда последовательно устанавливают драйвер, радиатор, плату с LED-диодами и колбу.

Для сравнения рассмотрим устройство изделия от двух производителей.

Светодиодная лампа BBK

Цоколь изготавливается из пластика. Внутри установлен качественный драйвер. Для корпуса используется алюминий, выполняющий функции радиатора. Туда крепится плата с диодами и линза. Наличие данной линзы понижает световую отдачу прибора.

Светодиодные лампы производства BBK

Лампа Gauss

Опять же цоколь изготовлен из пластика, имеются драйвер и алюминиевый корпус с установленной диодной платой. Конструкция гарантирует долговечность изделия.

Лампа из ленты со светодиодами

Необходимые материалы:

  • 2 перегоревших люминесцентных светильника длиной 50 см;
  • LED-лента с излучателями света НК6 с силой тока около 100-120 мА, напряжением 3-3,3 В;
  • выпрямительные диоды 1N4007;
  • предохранитель (можно взять из неисправного светильника);
  • конденсатор;
  • каркас из пластика для крепления ленты;
  • суперклей или жидкие гвозди.

Инструкция по сборке:

  1. Не повредив провода, демонтировать светильники. Нужна предельная аккуратность: если люминесцентная лампа разобьется, содержащиеся в ней ядовитые вещества могут вызвать тяжелое отравление.
  2. ЛЕД-элементы в ленте подключены параллельно по 3 штуки. В данном случае эта схема не подходит. Надо разрезать ленту на куски с тремя диодами в каждом и извлечь преобразователи. Провода в ней спаять так, чтобы получилось 22 параллельно подключенные группы по три LED-элемента с напряжением в каждой из них 12 В.
  3. Для преобразования переменного тока в постоянный необходим выпрямитель постоянного тока. Для этого из люминесцентного осветителя нужно вытащить конденсатор.
  4. Закрепить диодную полоску на пластиковый каркас жидкими гвоздями (не стоит надеяться на самоклеящийся слой ленты), собрать конструкцию.

Самодельная лампа на LED ленте

Получившиеся самодельные светодиодные лампы можно использовать для направленного освещения рабочего места, в подсобных помещениях, в коридоре. Поток света от них в 1,5 раза ярче, чем у люминесцентных аналогов, но потребление электроэнергии значительно меньше.

Принцип работы светодиодных ламп

Несмотря на разный внешний вид светодиодных ламп, принцип работы у них общий. Ток подаётся через диоды, количество которых бывает разным в зависимости от мощности осветительного прибора. Цветовой спектр задаётся специальным составом, которым покрывается каждый кристалл.

схема и устройство лампы
Принцип работы лампочки LED.

LED-лампа это полупроводниковый элемент, преобразующий ток питания в свет. Для нужных показателей рассеивания и защиты диодов делается специальная колба (защитное рассеивающее стекло). Внешне изделие напоминает обычную лампу накаливания.

Схемы драйверов и их принцип работы

Чтобы провести успешный ремонт, необходимо четко представлять, как лампа работает. Одним из основных узлов любой светодиодной лампы является драйвер. Схем драйверов для светодиодных ламп на 220 В существует множество, но условно их можно разделить на 3 типа:

  1. Со стабилизацией тока.
  2. Со стабилизацией напряжения.
  3. Без стабилизации.

Только устройства первого типа, по своей сути, являются драйверами. Они ограничивают ток через светодиоды. Второй тип лучше назвать блоком питания для светодиодной ленты. Третий вообще как-то назвать сложно, но его ремонт, как я указывал выше, самый простой. Рассмотрим схемы ламп на драйверах каждого типа.

Драйвер со стабилизацией тока

Драйвер лампы, схему которой ты видишь ниже, собран на интегральном стабилизаторе тока SM2082D. Несмотря на кажущуюся простоту он является полноценным и качественным, да и ремонт его несложен.

Схема LED-А60
Схема лампы LED-А60 на полноценном драйвере

Сетевое напряжение через предохранитель F подается на диодный мост  VD1-VD4, а затем, уже выпрямленное, на сглаживающий конденсатор С1. Полученное таким образом постоянное напряжение поступает на светодиоды лампы HL1-HL14, включенные последовательно, и вывод 2 микросхемы DA1.

С первого же вывода этой микросхемы на светодиоды поступает напряжение, стабилизированное по току. Величина тока зависит от номинала резистора R2. Резистор R1 довольно большой величины, шунтирующий конденсатор, в процессе работы схемы не участвует. Он нужен для того, чтобы быстро разрядить конденсатор, когда ты выкрутишь лампочку. В противном случае, взявшись за цоколь, ты рискуешь получить серьезный удар током, поскольку С1 останется заряженным до напряжения 300 В.

Драйвер со стабилизацией напряжения

Эта схема, в принципе, тоже довольно качественная, но подключать ее к светодиодам нужно несколько иначе. Как я уже говорил выше, такой драйвер правильнее было бы назвать блоком питания, поскольку он стабилизирует не ток, а напряжение.

Схема блока питания
Схема блока питания для светодиодной лампы

Здесь сетевое напряжение сначала поступает на балластный конденсатор С1, снижающий его до величины примерно 20 В, а затем уже на диодный мост VD1-VD4. Далее выпрямленное напряжение сглаживается конденсатором С2 и подается на интегральный стабилизатор напряжения. Снова сглаживается (С3) и через токоограничивающий резистор R2 питает цепочку светодиодов, включенных последовательно. Таким образом, даже при колебаниях сетевого напряжения ток через светодиоды останется постоянным.

Отличие этой схемы от предыдущей как раз в данном токоограничивающем резисторе. По сути, это схема светодиодной ленты с балластным блоком питания.

Драйвер без стабилизации

Драйвер, собранный по этой схеме, – чудо китайской схемотехники. Тем не менее, если в сети напряжение нормальной величины и не сильно скачет, он работает. Устройство собрано по простейшей схеме и не стабилизирует ни ток, ни напряжение. Оно просто понижает его (напряжение) до примерной нужной величины и выпрямляет.

драйвер лампы 220 В
Простейший драйвер светодиодной лампы 220 В

На этой схеме ты видишь уже знакомый тебе гасящий (балластный) конденсатор, зашунтированный для безопасности резистором. Далее напряжение поступает на выпрямительный мост, сглаживается конденсатором обидно малой емкости – всего 10 мкФ – и через токоограничивающий резистор поступает на цепочку светодиодов.

Что можно сказать о таком «драйвере»? Поскольку он ничего не стабилизирует, напряжение на светодиодах и, соответственно, ток через них напрямую зависят от входного напряжения. Если оно завышено, то лампа быстро сгорит. Если «скачет», то будет мигать и лампочка.

Такое решение обычно используется в бюджетных лампах китайских производителей. Назвать его удачным, конечно, сложно, но оно встречается довольно часто и при нормальном напряжении в сети может работать достаточно долго. Кроме того, такие схемы легко поддаются ремонту.

к содержанию ↑

Как проверить светодиодную лампу при покупке

Возьмите в руки светодиодную лампу и осмотрите ее внешне, чтобы убедиться в отсутствии каких-либо изъянов. Выполнить это можно только при условии применения прозрачной колбы. Для начала проверьте радиатор (он выпускается литого или наборного типа). Чем выше мощность изделия, тем объемнее должен быть радиатор. Отличным вариантом станет применение алюминиевых или керамических охладителей.

В идеале электротехнический элемент нужно покрыть термопластиком. Убедитесь, что в цоколе отсутствуют люфты и механические дефекты. Также в любом магазине есть возможность подключить лампу к электрической сети, чтобы проверить ее работоспособность. Сделав это, взгляните на излучаемый свет. Используйте фотокамеру на смартфоне, чтобы убедиться в отсутствии мерцания и пульсации. Ни в коем случае не покупайте лампу, которая мерцает при работе.

Полученной информации по устройству и принципу работы светодиодной лампы может быть недостаточно для выбора качественного осветительного прибора, характеризующегося безопасностью, надежностью и долговечностью. Также нужно учитывать другие критерии, включая характеристики и производителя, о чем подробно описано в этой статье.

Устройство светодиодной лампы

Перед началом работы необходимо знать, что собой представляет эта лампа и что должно получиться в результате самостоятельного изготовления.

Основные компоненты:

  1. Корпус (рассеиватель света).
  2. Плата со светодиодами.
  3. Источник питания (драйвер), служит для преобразования в постоянный (12 В) переменного тока напряжением 220 В. Стандартный прибор оснащен конденсаторами, приспособленными для длительной работы при высоких температурах, в нем предусмотрена автоматическая защита от короткого замыкания. Рабочий режим устройства — при напряжении от 85 до 265 В.
  4. Цоколь.

Самодельная LED лампа с драйвером

Разборка светодиодной лампочки с герметиком

Далеко не все изделия легко и просто разобрать, не повреждая составных частей. Попробуйте повернуть верхнюю часть корпуса. Если ничего не получается, придется воспользоваться растворителем. Наберите некоторое количество растворителя в шприц и через иголку выдавите вдоль шва. Подождите около 5 – 10 минут, затем повторите операцию.

Проделайте действия не менее трех раз, затем начните поворачивать верхнюю часть корпуса в разные стороны, чтобы раскачать ее. Когда колба будет снята, очистите внутренние стенки, удалив герметик и обезжирив поверхности. Если устройство будет эксплуатироваться в помещении с невысоким уровнем влажности, герметик не накладывается.

Разборка LED-лампы с герметиком

Схемы LED лампочек

Светодиоды питаются от низкого напряжения — порядка 3 В, потребляют очень мало тока — от 20 до 50 мкА, подключать их к сети 220 В можно только через преобразователь. Его можно увидеть в нижней части лампы. Схема светодиодной лампочки на 220 В тоже несложная, зато по ней легко определить возможные проблемы.

Схема светодиодной лампы на 220 V
Ремонт светодиодных LED ламп, электрические схемы

На рисунке выше представлена схема с диодным мостом. Он преобразует и стабилизирует напряжение. Это один из самых распространенных вариантов, так как такие лампы стоят не очень дорого. Как видите, в данном варианте диоды подключены параллельно, но это редкий вариант. Чаще они подключаются последовательно — один за другим.

С микросхемой
Ремонт светодиодных LED ламп, электрические схемы

Есть и другие светодиодные лампочки. В них присутствует микросхема. Такие лампы более дорогие, но обычно и более долговечные, так как параметрами работы управляет микроконтроллер, который выдает более стабильное питание. А некачественное питание равно быстрому снижению яркости свечения. Резкие скачки напряжения вообще приводят к пробою светодиода. Так как подключены они последовательно — один за другим — выход из строя одного светодиода означает поломку всей лампы. Она просто не зажигается. Хотя не работает, скажем, один светодиод из 80.

Смотрим, как устроена LED лампочка

Теперь можно рассмотреть все детали лампы и из чего она устроена. Разработчики ламп заложили определенные характеристики в конструкцию лампы, а именно ток через светодиоды, который обусловлен несколькими требованиям, такими как температурный режим, яркость и мощность потребления, срок службы лампочки и соотношение цены и всех этих характеристик.

Теорию мирового заговора производителей, по которой производители заинтересованы делать не надёжные вещи, мы рассматривать не будем, моё мнение что это миф, всё диктует маркетинг и потребители, а производители делают то что у них заказывают, то что хорошо продаётся, значит всегда ищут середину между надежностью и ценой. В наших реалиях обычно более дешёвые товары выигрывает по продажам, в итоге имеем то что имеем.

Выход из строя лампочки в большинстве случаев происходит из-за обрыва в цепи светодиодов.

Неисправная лампа и светодиоды

Неисправная лампа – на сгоревшем светодиоде, который обрывает цепь, можно видеть черную точку.

При эксплуатации, после включения лампочки, происходит нагрев кристаллов светодиодов и термическое расширение. Токопроводящие выводы от кристаллов делают в виде тонких нитей из золота, так как золото очень пластичный металл и хорошо переносит деформации не разрушаясь. Коэффициент расширения у кристаллов и остальных материалов конструкции светодиода не одинаков, со временем от включений и выключений лампочки, термическая деформация разрушает вывод кристалла светодиода или место его крепления, цепь разрывается и лампа выходит из строя.

Я подробно рассказываю об этом в статьях про устройство светодиодных прожекторов и ремонт прожекторов.

К слову, для меньшего воздействия температуры на линейные размеры, хорошее решение делать светодиоды с несколькими более мелкими кристаллами, чем с одним большим такой же общей площади, и за одно это позволяет поднять напряжение питания светодиода при последовательном включении кристаллов внутри одного корпуса светодиода.

Светодиод для лампы с тремя кристаллами

Светодиод для лампы с тремя кристаллами, работающими в облегченном режиме

Простейшая схема устройства светодиодной лампы 220 В

Максимально простая схема для светодиодной лампы, подключаемой к сети 220 В, включает драйвер, состоящий из двух гасящих резисторов, стабилизирующих напряжение. Подключение LED-диодов происходит в разных направлениях, что гарантирует идеальную защиту от обратного напряжения. В таком случае частота мерцания увеличивается с 50 до 100 Гц.

К примеру, для подключения светодиодной ленты к цоколю припаиваются два провода. Концы этих проводов впоследствии соединяют с концами светодиодной ленты. Электрическая цепь плюсового провода включает конденсатор с параллельно подключенным резистором и проходит через положительную часть диодного моста, а цепь минусового провода — резистор и соединяется с отрицательной частью диодного моста. Между диодным мостом и светодиодной лентой устанавливают второй блок «конденсатор-резистор», подключаемый к обоим проводам.

Проще говоря, питающее напряжение проходит через ограничительный конденсатор и поступает на диодный мост, а оттуда — на светодиодные элементы. Заменив светодиод на выпрямительный диод, вы в два раза не увеличите, а понизите напряжение — с 50 до 25 Гц. При таком раскладе мерцание изделия станет чувствительным, вредным для зрительных органов, приводящим к быстрой утомляемости и мигреням.

Простая схема диодной лампы

Скачать книги

• В.В.Федоров. Люминесцентные лампы / Подробно рассмотрены принципы работы люминесцентных ламп. Процесс производства, схемы включения, параметры. Много теории, хороший учебник, djvu, 2.72 MB, скачан: 13009 раз./

П.А.Дормакович. Газосветная реклама. / Вопросы эксплуатации, монтажа и разработки трубчатых разрядных ламп с холодным катодом., djvu, 2.86 MB, скачан: 4429 раз./

• Пособие по ремонту энергосберегающих ламп / Пособие по ремонту энергосберегающих ламп. Рассказано, как можно дать вторую жизнь энергосберегающей лампе. Или из двух-трех собрать одну., doc, 25.62 MB, скачан: 28772 раз./

Напоминаю, что много книг по электронике, электрике можно скачать также со страницы Скачать.

В заключении хочу сказать, что схемы энергосберегающих ламп постоянно совершенствуются и меняются, поэтому на данной странице приведено далеко не всё.

Виды сборки

Существует 2 основных разновидности сборки светодиодных ламп на 220 вольт:

  • с диодным мостом. В схему включены 4 диода. Мост трансформирует поступающий ток в пульсирующий. Проходя по чипам, синусоидальные волны изменяются, что провоцирует потерю полярности. В процессе сборки перед мостом к выходу нужно подключить конденсатор. Перед клеммой (минусовой) – сопротивление 100 Ом. Чтобы сгладить возможные перепады, ещё один конденсатор монтируют за мостом;
  • с резисторным сопротивлением. Сборка доступна даже неопытным мастерам. Для работы следует подготовить 2 резистора, а также цепочки с одинаковым количеством чипов, установленных последовательно с учетом полярности. Со стороны первого резистора полоса присоединяется катодом, второго – анодом. Светильник будет иметь мягкий свет за счет поочередного включения чипов. Такие устройства часто используются в качестве настольных ламп.

Напряжение светодиодов в лампах

Напряжение светодиодов в лампе находится в промежутке от 110 до 220 вольт. Эти показатели достигаются объединением нескольких чипов. Понижение напряжения и постоянного тока — работа драйвера, который есть в каждой лампе.

Если его нет, и лампочку нужно запустить от сети, понадобится подключение внешнего устройства. Не так давно появились светодиоды, работающие от переменного напряжения. Но поскольку они пропускают ток только в одном направлении, остались в нише изделий, работающих на постоянном токе.

Устройство светодиодных источников света

Светодиодный источник состоит из следующих конструктивных элементов:

  • LED-диоды;
  • драйверы;
  • корпус;
  • радиатор;
  • цоколь.

Устройство светодиодной лампы

Светодиоды

Несколько лет назад конструкция светодиодной лампы незначительно отличалось из-за отсутствия широкого ассортимента LED-диодов. Самыми распространенными были чипы на 3–5 мм. Позже появились изделия на 10 мм.

Сегодня светодиодов намного больше. Чаще всего используются SMD 5050, SMD 3528, SMD 5730, SMD 2835, 1W, 3W и 5W.

Количество светодиодов бывает разным, его задает производитель. При монтаже нескольких диодов производят специальные расчеты, чтобы вывести оптимальный ток потребления. Припой осуществляется к текстолитовым или алюминиевым платам. Светодиоды собираются в группы, соединяемые последовательно. Опять же, количество групп неограниченно.

Последовательное соединение обеспечивает постоянный ток, но есть существенный недостаток — если выйдет из строя хотя бы один LED-диод, то перестает работать все изделие. С другой стороны, диод можно без проблем заменить на новый.

Платы, к которым припаиваются источники света, классифицируются по форме и бывают круглыми, прямоугольными, овальными, многоугольными и т. д.

Светодиоды используемые для сборки источников света

Драйверы

Драйверы предназначены для преобразования входящего напряжения в пригодную для питания устройства величину. Причем питание для каждой группы светодиодов может быть разным. Самыми распространенными являются трансформаторные схемы с драйверами.

Конструктивные элементы могут быть двух типов — открытыми и закрытыми (в корпусе). Монтируют их в корпус ламп, осветительных приборов.

Дешевые драйверы применяют в обычных фонариках, в которых светодиоды питаются от батареек. В таком случае нет необходимости в резисторе, ограничивающем ток. Из-за этого диоды могут получать повышенный ток, что приводит к их скорому выходу из строя.

Китайские производители нередко пытаются сэкономить на приборах, устанавливая вместо драйверов обычные ограничители тока со схемой на основе конденсатора. Избегайте покупки таких изделий, поскольку помимо крайней неэкономичности они негативно воздействуют на здоровье человека (высокая пульсация).

Преобразователь напряжения для светодиодных ламп

Цоколь

Поскольку светодиодные изделия позиционируются как лучшие аналоги лампам накаливания, то нет ничего удивительного в том, что они изготавливаются со стандартными цоколями — E27 и E14. Последние часто применяются в ночных и настенных светильниках.

За рубежом иные стандарты, поэтому там чаще можно встретить светодиодные лампы E26.

Корпус

В отличие от ламп накаливания для светодиодных нет необходимости в полной герметичности колб, да и газовая среда внутри отсутствует. Одна из разновидностей светодиодных светильников — филаментный источник, повторяющий устройство лампы накаливания и нуждающийся в газовой среде.

Потребляя то же количество электроэнергии, изделия светят намного ярче аналогов. Обычная светодиодная лампа имеет закрытую колбу, производимую из стекла или пластика. Матовое покрытие понижает светопропускаемость, но это незначительные издержки производства.

Радиаторы

Данные электротехнические изделия боятся высокой температуры и перегрева. По этой причине для повышения срока эксплуатации необходимо устройство для отвода тепла. Алюминиевые платы частично снижают влияние перегрева, но этого недостаточно. Дорогие и качественные лампы обязательно используют радиаторы, размер которых зависит от количества светодиодов в приборе.

Плата со светодиодами размещается на радиаторе

Наличие радиатора повышает стоимость и габариты изделия, но является обязательным условием для создания качественного и долговечного прибора.

Способы сборки

По способу сборки изделия делятся на несколько категорий.

DIP

DIP расшифровывается как Dual In-line Package. Конструкция приборов интересна, но существенно устарела. Выделяют следующие размеры светодиодов:

  • 0,3;
  • 0,5;
  • 0,8;
  • 1,0 см.

Также полупроводниковые изделия различаются цветом, материалом изготовления, формой чипа. Из преимуществ DIP-сборки выделим малый нагрев и высокую яркость. Бывают одноцветные и многоцветные (RGB-технология). Можно распознать по характерной цилиндрической форме и встроенной линзе выпуклого типа.

Светодиодная лампа типа DIP

«Пиранья»

Данная группа осветительных устройств характеризуется высоким световым потоком. Изготавливаются прямоугольной формы, имеют четыре PIN-вывода, бывают красными, синими, белыми или зелеными.

По сравнению с DIP-технологией изделия более жестко и прочно «сидят» на плате. Свинцовая подложка повышает теплопроводность, но в то же время понижает общую безопасность при эксплуатации. Широкая распространенность обусловлена большим диапазоном рабочих температур.

SMD-технология

SMD расшифровывается как Surface Mounting Device (в переводе с англ. — «устройство, фиксируемое на поверхности»). Эти светодиоды характеризуются мощностью в диапазоне 0,01–0,2 Вт. Главная особенность связана с наличием нескольких кристаллов (1–3), монтируемых на керамическую подложку.

Корпус покрыт люминофором. Стандартный припой используется для соединения основной платы и контактных площадок.

Из недостатков выделим низкую ремонтопригодность: если выйдет из строя хотя бы один диод, то придется заменять целую плату.

LED-лампы разработанные на основе SMD-технологии

COB-технология

Последняя и наиболее надежная технология изготовления светодиодов получила название Chip On Board (COB). Полупроводники крепятся на плату без корпуса и какой-либо подложки, после чего покрываются люминофором.

Главное преимущество связано с небольшой площадью свечения при высокой мощности. Равномерное свечение изделия гарантируется высокой плотностью светодиодов и наличием люминофора. Такие светодиоды чаще применяются в наши дни.

Советы по безопасности

  1. Несмотря на то, что самостоятельное изготовление LED-лампочки – достаточно простое занятие, не стоит даже пытаться ее собрать, не обладая необходимыми знаниями и навыками электротехнических работ. В противном случае самоделки могут вызвать короткое замыкание, способное навредить всей домашней сети. Для светодиодной техники характерно, что при неверной схеме подключения возможен также взрыв.
  2. В домашней сети используется переменный ток с напряжением 220 вольт. Об этом всегда надо помнить и не подключать к домашней сети светильники и другие приборы, рассчитанные на 12 вольт.
  3. Рекомендуется соединять контакты при помощи пайки. Если вместо этого применять клеящий состав, то надежность соединения будет низкой, изделие быстро выйдет из строя.

Контакты самодельной светодиодной лампы рекомендуется соединять при помощи пайки

Представленные выше способы сборки не требуют значительных денежных затрат, кроме покупки светодиодов и небольшого количества расходных материалов. Основные используемые элементы — бывшие в употреблении детали от перегоревших приборов. Себестоимость самоделки в несколько раз ниже купленной в магазине. Получив навыки монтажа, вы можете изготовить светильники различной яркости по своему желанию.

Скачать справочные данные на транзисторы для люминесцентных ламп

Как и в смежной статье по ремонту ламп, выкладываю файлы по теме. Всё можно скачать бесплатно и свободно. Пользуйтесь на здоровье, и пишите отзывы и благодарности в комментарии.

• mje13001 / Даташит на транзистор mje13001, pdf, 88.67 kB, скачан: 7613 раз./

• MJE13002 (УКТ9145Б),MJE13003 (УКТ9145Б)_40W / Даташит на транзисторы, pdf, 187.82 kB, скачан: 10220 раз./

• MJE13004 MJE13005_75W / Даташит на транзисторы NPN, pdf, 184.15 kB, скачан: 4589 раз./

• mje13005_on_75W / Даташит на транзисторы к энергосберегающим лампам., pdf, 135.38 kB, скачан: 4574 раз./

• mje13006 mje13007_80W / Даташит на транзисторы к энергосберегающим лампам., pdf, 192.8 kB, скачан: 4134 раз./

• MJE13007-On_80W / Даташит на NPN транзисторы к энергосберегающим лампам., pdf, 127.07 kB, скачан: 10823 раз./

• mje13008 mje13009_100W / Даташит на NPN транзисторы к энергосберегающим лампам. Собраны несколько даташитов разных производителей в один файл., pdf, 1.07 MB, скачан: 5336 раз./

Низкокачественные китайские лампочки

При разборе фирменной лампы можно обнаружить все необходимые для надежности и долговечности конструктивные элементы. Но если заглянуть под корпус дешевого китайского изделия, то первое, чего вы не обнаружите — радиатор и драйвер.

Драйвер обычно заменяют блоком питания с неполярным конденсатором, неспособным стабилизировать ток на выходе. Устанавливают такой блок в центр платы с диодами. Если взглянуть на нее сверху, то можно увидеть диодный мост с резисторами, снизу — два конденсатора. Это позволяет существенно уменьшить стоимость и качество изделия.

Для охлаждения прибора в корпусе проделывают небольшие отверстия. Эффективность низкая, кристаллы очень быстро перегорают. Плата установлена на пластиковом корпусе и закреплена защелками. Для соединения с цоколем используют два спаянных провода.

Разобранная китайская светодиодная лампа

Схема сборки конструкции

Как будет работать светодиодная лампа напрямую зависит от производителя и цены изделия. Отличия можно заметить, если снять рассеиватель. В первую очередь стоит обратить внимание на качество пайки чипов, а также соединительных проводов. Дешевые лампочки служат меньше, чем качественные и дорогие.

Низкокачественные китайские лампочки

Приобретая лампочку не более чем за 3 доллара, не стоит рассчитывать на симметричное расположение светодиодов на плате. Это говорит о том, что пайка выполнялась вручную и на скорую руку, а провода подбирались с минимальным сечением. Надёжного драйвера здесь также не будет. Вместо него реализована бестрансформаторная схема с выпрямителем и конденсатором.

схема китайской лампочки
Схема китайской лампочки.

Если приходится проводить диагностику и после ремонтировать лампы подобного типа, следует обязательно придерживаться особой техники безопасности. Каждый элемент, который является составляющей одной цепи, может находиться под напряжением, опасным для человека. Если случайно дотронутся до одной из токоведущих частей, можно получить удар током. То же самое может произойти, если щуп мультиметра случайно соскользнёт и спровоцирует короткое замыкание.

Фирменные светодиодные лампы

Дорогие и качественные лампочки имеют приятный внешний вид, но это далеко не все преимущества. Качество элементной базы будет значительно выше, чем у китайского аналога, приобретённого по низкой цене. Установленный драйвер отличается сложным устройством. Один из способов его сборки подразумевает установку импульсного трансформатора, а также преобразователя тока, который в дальнейшем стабилизирует полученную нагрузку.

качественная лампа
Качественная лампа LED.

Трансформатор может не устанавливаться. Основная нагрузка будет направлена на микросхему, стабилизирующую входное напряжение, которая:

  1. имеет систему отрицательной обратной связи;
  2. возможность диммирования;
  3. поддерживает ток с заданной шириной импульса.
схема без трансформатора
Схема без трансформатора.

Выбирая качественную светодиодную лампочку на 220 В с токовым драйвером, покупатель получает защищенное от помех и скачков в сети устройство, которое соответствует характеристикам, указанным в паспорте. Установленный здесь радиатор обеспечит быстрый теплоотвод. Эта лампочка будет служить более чем в 5 раз дольше дешевой китайской.

Выявляем причину выхода из строя светодиодной лампочки

Срок эксплуатации любого изделия, включая светодиодные лампы, зависит от условий применения, соблюдения правил и рекомендаций, прописанных изготовителями.

Существует масса причин, из-за которых срок службы, указанный производителем, не соответствует действительности: применение некачественных кристаллов и неправильная оценка работоспособности, поскольку условия реальной эксплуатации практически всегда отличаются от потенциальных.

Перечислим главные причины выхода из строя светодиодных изделий:

  1. Скачки напряжения. Звучит странно, поскольку диодные лампы из всех осветительных приборов менее чувствительны к колебаниям электрических параметров. Любые изменения напряжения в худшую сторону влияют на функциональность устройства. Это менее заметно по сравнению с лампами накаливания, галогенками, экономками или КЛЛ, но имеет место быть.
  2. Просчеты при выборе светильника — выбор неподходящего плафона. Если конфигурация технически неверная, возрастает вероятность перегрева. И вновь нужно вспомнить о том, что в сравнении с остальными источниками света светодиодные лампы выделяют минимум тепла. Возгорания не произойдет, но повышение температуры на несколько градусов снизит долговечность устройства.
  3. Использование некачественных компонентов (кристаллов). Немногие производители применяют детали с хорошими технико-эксплуатационными характеристиками, что обусловлено желанием снизить себестоимость. В результате лампы быстрее выходят из строя.
  4. Технические ошибки, допущенные при построении электрической цепи системы освещения. К примеру, при подключении светодиодных ламп использовалась электропроводка с недостаточным сечением кабеля.
  5. Разнообразные внешние факторы, несмотря на повышенные прочностные характеристики устройств, спрятанных в пластиковой колбе. Сюда относятся вибрации, механические удары.

Светодиодная лампа может выйти из строя из-за механических повреждений

Чтобы продлить срок эксплуатации светодиодных ламп и повысить качество свечения, постарайтесь исключить или снизить до минимума влияние вышеперечисленных факторов. Доверьте прокладку электрической проводки мастерам, создайте максимально комфортные и приемлемые условия для использования изделий.

Хорошее устройство будет иметь ровные края. Не всегда получается оценить качество применяемых кристаллов, поэтому старайтесь покупать лампы в проверенных магазинах от брендовых производителей.

Другой вариант продления срока службы светодиодной лампочки — использование диммера, регулирующего световой поток. Важно заранее купить диммируемые устройства или самостоятельно выполнить модернизацию имеющихся. Диммер позволит понизить пусковой ток: чем меньше значение, тем лучше.

Оцените автора
Спектр Ремонта
Добавить комментарий
