Устройство реле контроля напряжения
Рассмотрим конструкцию этого полезного девайса.

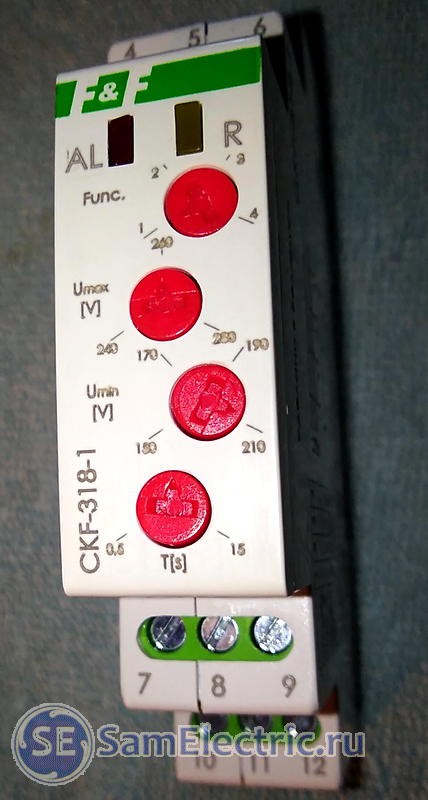

CKF-318-1, внешний вид панели управления
Картинка из инструкции:
На передней панели вверху — индикаторы аварии (проблема с фазами, красный AL) и нормальной работы (желтый R). Состояние индикаторов может сказать многое:
Индикация аварий и режимов работы реле
Переключатель Func четырех режимов работы, подробно в таблице:
Режимы работы и функции реле контроля фаз
- Режим 1 — наиболее универсальный и функциональный.
- Режим 2 — без контроля чередования (последовательности) фаз, для устройств без двигателей, или там, где направление вращения не принципиально.
- Режим 3 — то же, что и режим 1, с той лишь разницей, что задержка включения после нормализации напряжения составляет 6 минут. Это нужно для нормальной работы холодильной техники.
- Режим 4 — устройство работает как обычное реле напряжения. Можно даже на все фазные входы подать одну фазу (слипание) — и использовать в квартирном однофазном щитке.
Кстати, по слипанию фаз был недавно курьёз. Позвали в швейный цех. Там трехфазная сеть, но все машинки однофазные. Привезли станок с трехфазным питанием, подключили, он подает признаки жизни, но двигатель не крутится! Хотя, напряжение (фазное!) на него приходит. Оказалось, что на вводе в цех — одна фаза, которая «расстраивается».
Регулятор верхнего порога. Напряжение можно плавно выставить в пределах 240. 280 В.
Регулятор нижнего порога. Напряжение можно плавно выставить в пределах 150. 210 В.
Регулятор задержки отключения. Задержку можно выставить от 0,5 с (для важной нагрузки) до 15 с (вероятность срабатывания РКФ уменьшается).
Проверка РН с помощью мультиметра
Полноценные испытания удастся провести при помощи специального оборудования в электротехнической лаборатории. Однако точность показаний выходного вольтажа получится проверить и обычным мультиметром. Прибор необходимо переключить в режим измерения переменного напряжения до 700 В. На переключателе это обозначается как «ACV 700».
Затем мультиметром предстоит определить напряжение на выходе РН, и сравнить это значение с показаниями на дисплее защитного устройства. Нужно понимать, что оба прибора имеют некоторую погрешность измерения. Показания должны примерно совпадать. Разница в 2-3 В — это не повод для паники. Но если отличия более существенны, то в РН есть неисправность.
Применение РН защитит бытовые электроприборы от перепадов напряжения. Для этого потребуется правильно подобрать уставки его срабатывания. Ориентировочные значения можно посмотреть в паспорте на устройство.
Реле контроля напряжения выбирается с учетом количества питающих фаз и максимальной мощности потребителя. Желательно приобретать защитное устройство с запасом по току в 20-30 %. Если необходимо контролировать потребляемый ток, то лучше установить прибор со встроенным амперметром.
Для чего предназначено реле контроля фаз
Это оборудование предназначено для защиты бытовых приборов и оборудования, подключаемого к трёхфазной сети путём контроля наличия напряжения, его симметричностью и правильным чередованием. В зависимости от функционала, реле контроля напряжения может поддерживать заданный диапазон, полностью отключая питание на линии, при его нарушении в сторону повышения или понижения на одной из фаз.
Такое оборудование рационально размещать там, где электроприборы часто переключаются с линии на линию или в случае установки электродвигателей, в которых перекос фаз вызывает повышение температуры и, как следствие, перегрев и сгорание обмоток.
Популярные в России модели реле контроля фаз
Zamel CKM-01 и его особенности
Это оборудование польского производства имеет на выходе один переключающийся контакт и оснащено индикаторами чередования и ассиметрии фаз. Удивительно то, что столь сложное устройство производитель исхитрился изготовить по простейшей схеме, использовав всего 2 транзистора. В этом можно убедиться, взглянув на фото ниже.
Реле отечественного производителя РНПП-311М
Главная особенность устройства – современный компактный корпус и расширенное количество настроек. Интересен вариант питания. Здесь он независим и производится от каждой фазы. Это значит, что если питающая фаза пропала, прибор не отключится, а продолжит работать от другой в штатном режиме.
РНПП-311М не требует настроек потребителем. Заводская отладка близка к идеальной и подойдёт для использования в различных областях. Удобно и наличие индикации по каждой из фаз. Изделие крепится на стандартную DIN-рейку и имеет небольшой вес.
OMRON K8AB — более функциональное реле контроля фаз
В схему линейки дополнительно включён временной регулятор, который обеспечивает возможность тонкой настройки. Ещё одним «нововведением» можно назвать и то, что реле реагирует не только на падение напряжения, но и на его скачки. На боковой панели расположена временная диаграмма. Сама линейка состоит из четырёх моделей, которые обеспечивают настройки «на любой вкус».
реле OMRON K8AB
Carlo Gavazzi DPC01 и его области применения
Такие реле контроля фаз используются в некоторых схемах питания компрессоров промышленных холодильников. Интересно то, что при исключении реле из схемы, компрессор попросту «отказывается» запускаться. Виной всему низкое качество подаваемого в сеть напряжения. Кстати, это ещё одна причина, по которой не следует недооценивать подобные устройства.
реле Carlo Gavazzi DPC01
Сферы применения
АПФ рассчитан на питание электроприборов на 220 В. Этот прибор имеет одну выходную фазу, поэтому он непригоден для работы с трехфазными потребителями электроэнергии.
Однако это не уменьшает количество сфер, в которых используется АПФ. Среди них выделяются следующие:
- маломощные холодильники медицинских лабораторий и аптек;
- системы видеонаблюдения на охраняемых объектах;
- любая медицинская техника, поддерживающая жизнь человека;
- автоматика бытовых газовых котлов;
- системы вытяжки и вентиляции на опасных производствах.
Дополнительная информация. В момент запуска мощных электрических двигателей и блоков питания в электросети происходит кратковременная просадка напряжения. Производители переключающих устройств оснащают свои приборы фильтрами по времени, позволяющими им быть невосприимчивыми к просадкам и пусковым токам от мощного оборудования.
Принцип действияПравить
Принцип действия реле контроля фаз основан на выделении гармоник обратной последовательности (кратных двум от основной), которые появляются в сети при перекосах и обрывах фаз. Для выделения напряжений обратной последовательности применяются фильтры обратной последовательности, в простейшем случае это пассивные аналоговые фильтры с активными и реактивными элементами (резистивно — конденсаторные цепочки) двухплечевого типа, на выходе которого включается электромагнитное реле.
Принцип работы реле контроля фаз
Принцип работы реле контроля фаз очень простой и основан на работе гармоника обратной последовательности. При этом прибор чувствует и анализирует возвращающееся напряжение. Если все показатели соответствуют норме, подается сигнал на плату, при помощи которой производится управление, и контакты замыкаются.
В случае выхода показателей за рамки нормы, реле контроля фаз отключит оборудование от электрической сети, при этом загорается красный индикатор. Когда ситуация стабилизируется и параметры восстановятся до нормального состояния, реле автоматически подключит электроприборы. В этом случае загорится зеленая лампочка.
Более усовершенствованные модели оснащены функцией регулировки времени подключения. В простых устройствах это время соответствует постоянному показателю.
Реле контролирует параметры трехфазной электрической сети, распознает ошибки на ранних стадиях. Если возникают серьезные ошибки, устройство производит отключение установленных электроприборов.
Схемотехника
В разумных пределах схема подключения РКФ зависит от фантазии разработчика. Стандартное устройство имеет 3 входа для подключения фаз. Обычно они расположены в верхней части прибора. Снизу находится клеммник с 4 выводами — NO и NC контактами реле. К ним подключается какой-либо исполнительный механизм. Например, более мощное реле, контактор или магнитный пускатель. Возможно подключить нагрузку и напрямую, но требуется учесть потребляемый ею ток.
Элементы конструкции реле
Старые советские реле контроля обрыва и чередования фаз фиксировались на монтажном месте с помощью 2 винтов. Современные приборы оснащаются крепежом под DIN-рейку. Такой подход упрощает ремонт и разработку электрических шкафов.
Вторая конструктивная особенность реле фазного контроля — винтовые клеммники для подключения проводов. Подобными контактами оснащается подавляющее большинство устройств защиты.
Регуляторы для настройки
Регуляторы настройки рабочих параметров реле находятся на передней панели. Это позволяет внести изменения, не снимая само устройство с электрического щита. Регуляторы выполнены на основе подстроечных резисторов. Они не выпирают с поверхности прибора. Для их вращения необходимо воспользоваться любой подходящей отверткой.
Некоторые модели реле защиты от перекоса в сети оснащены кнопками и дисплеем. В таких устройствах ничего вращать не требуется. Однако несколько сложнее разобраться в том, что и как регулируется. Особенно без руководства пользователя.
Устройство контроля с электронным управлением
Маркировка назначения выводов
В плане маркировки и обозначения клемм все так же, как и на любых современных устройствах. Буквы на корпусе прибора имеют следующие обозначения:
- L1, L2, L3 — выводы для подключения 3 фаз контролируемой сети;
- NO/NC — контакты выходных реле;
- Umax — максимальный порог напряжения, при котором РКФ отключит защищаемое оборудование;
- Umin — соответственно минимальный порог отключения;
- задержка — время, через которое сработает реле.
Обратите внимание! NC/NO (normal closed / normal open) — нормально закрытые/открытые контакты реле. Данная маркировка применяется во всем современном оборудовании. NC контакты находятся в замкнутом состоянии и накоротко прозваниваются мультиметром, если на катушку реле не подано напряжение. Как если бы оно просто лежало на столе. NO — контакты наоборот. Без напряжения находятся в разомкнутом состоянии.
Устройство и принцип работы
Большинство приборов данного типа предназначены для крепления в электрические шкафы защищаемого оборудования. На корпусе предусмотрена защелка под монтаж на DIN рейку. Спереди находятся регуляторы для настройки пределов срабатывания.
Принцип работы устройства основан на непрерывном отслеживании состояния сети. Если напряжение или угол между фазами выходят за критический уровень, защитное устройство сформирует отключающий сигнал и выведет оборудование из работы. Отключение производится с задержкой по времени. Его величина также настраивается.
Нюансы при выборе
Чтобы подобрать оптимальную модель реле контроля фраз, инженер Рик советует обратить внимание на эти параметры:
- показатели подающего напряжения;
- значение снижения и контроля напряжения;
- возможность настройки времени задержки срабатывания;
- время срабатывания;
- количество коммуникационных клемм;
- показатель номинальной мощности.
Важно! Кроме технических характеристик, обратите внимание на форм-фактор корпуса устройства. Оптимальным вариантом будет возможность его установки на стандартную DIN-рейку.
Схемы подключения РКН
В щитке реле напряжения всегда устанавливается после счетчика в разрыв фазного провода. Он должен контролировать и по необходимости отсекать именно «фазу». Никак по-другому его подключать нельзя.
Чаще всего для однофазных потребителей применяется стандартная схема с прямой нагрузкой через реле (+)
Основных схем подсоединения однофазных реле регулятора сетевого напряжения существует две:
- с прямой нагрузкой через РКН;
- с подсоединением нагрузки через контактор — с подключением магнитного пускателя.
При монтаже электрощита в доме практически всегда применяется первый вариант. Разнообразных моделей РКН с необходимой мощностью в продаже предостаточно. Плюс при необходимости этих реле можно установить по параллельной схеме и несколько, подключив к каждому из них отдельную группу электроприборов.
С монтажом все предельно просто. На корпусе стандартного однофазного реле имеется три клеммы – «нуль» плюс фазные «вход» и «выход». Надо лишь не перепутать подсоединяемые провода.
Особенности эксплуатации переключателя
Если прибор установлен в электрощит впервые, то некоторое время уйдет на его точную настройку и наладку. Особенно это относится к домам со старыми электросетями, где напряжение в розетке способно сильно варьироваться в зависимости от времени года и суток.
В зимний период большинство жителей частных домов активно используют электрические обогреватели. Поэтому стоит ожидать существенных просадок напряжения. Они отразятся на работе переключателя. АПФ будет чаще щелкать реле, чтобы подобрать фазу с самым подходящим напряжением.
Частые переключения отмечаются и в ночное время суток. Жильцы ложатся спать, потребление электроэнергии заметно снижается. Соответственно, сетевое напряжение возрастает. Прибор так же начинает переключаться в поисках оптимальной фазы.
Реле — устройство электромеханическое. Во время работы оно создает характерные щелчки. Ложась спать, никому не хочется слушать звук переключения реле. Поэтому этот прибор рекомендуется устанавливать подальше от жилых комнат.
Разделение реле контроля фаз по типам
Выбор типа реле контроля фаз зависит от области его применения. Среди них можно выделить оборудование ЕЛ серий:
- ЕЛ11 и ЕЛ11МТ – защищают блоки питания, участвуют в системах АВР, питании различных преобразователей и трансформаторов, генераторов;
- ЕЛ12 и ЕЛ12МТ – защищают установки, в том числе краны, мощностью не более 100 кВт;
- ЕЛ13 – защита реверсивных электродвигателей, мощностью не более 75 кВт.
Реле контроля фаз CKF 318-1
Продукция белорусской «Евроавтоматики» хорошо себя зарекомендовала (дёшево, сердито, надежно), поэтому было принято решение о покупке именно этой модели.
Распространенные схемы подключения
Отличия существуют и в мощности потребителей, которые подключаются через РН. Одним достаточно для питания фазы и нуля. Другие требуют трехфазное питание. Для каждой категории мощности нагрузки необходима соответствующая схема подключения реле. Поэтому принято выделять 3 способа включения этих защитных устройств:
- однофазное РН;
- трехфазное;
- схема подключения через контактор.
Подключение однофазного РН
Схема применяется для подключения потребителей на 220 В. Она пригодна как для квартиры, так и для отдельного устройства.
Первоначально имеется однофазное РН, питающая и отходящая линии. Монтаж схемы производится по нижеизложенному плану:
- Подключается общий нулевой провод. Соответствующая клемма имеется на реле. Она обозначается буквой «N». В зависимости от модели прибора нулевых клемм может быть и две. В таком случае на один контакт подключается ноль от питающей линии, а на другой от отходящей.
- Затем подсоединяется фазный провод отходящей линии. На корпусе прибора эта клемма имеет маркировку «L2», «выход L» или «out L».
- Третий этап — подключение фазного провода питающей линии. Напряжение на нем присутствует всегда и независимо от того, сработало РН или нет. В стандартном электрощите этот проводник идет от выхода прибора учета или дифавтомата.
Схема для трехфазного реле контроля напряжения
Разные модели трехфазных реле контроля напряжения имеют отличающийся набор клемм для подключения проводов. В стандартной комплектации их 8. Клеммы напряжения сети (4 шт. ) нужны для подачи в устройство трех контролируемых фаз и нуля. На корпусе прибора они обозначаются L1, L2, L3 и N. Выходные релейные клеммы (4 шт. ) используются для подключения последующих устройств защиты и автоматики. Они имеют маркировку «NO» у нормально открытых контактов, и «NC» у нормально закрытых.
Схема подключения собирается в 2 этапа:
- К клеммам РН подключаются фазные и нулевые провода питающей линии. Здесь необходимо обратить внимание на максимальный допустимый ток контактов. Как правило, если потребитель трехфазный, то он потребляет большие мощности. Реле должно быть рассчитано на эти значения.
- К релейному выходу подключаются последующие устройства. Например, контактор, различные устройства сигнализации или индикаторные лампы «авария».
Обратите внимание! Дорогостоящие трехфазные РН способны контролировать не только напряжение, но и ряд других параметров сети. Например, критический перекос фаз и правильность их чередования. Эти функции важны для правильной работы асинхронных двигателей и тиристорных преобразователей.
Подключение нагрузок свыше 100 кВт с помощью контактора
Некоторые потребители электроэнергии берут от сети токи в сотни ампер. Никакое РН не способно справиться с такими мощностями. В этой ситуации используют отдельный контактор. Его необходимо соединить с выходным реле.
В этой схеме РН просто контролирует состояние сети и формирует слаботочный сигнал управления для контактора. Его втягивающая катушка подключается последовательно с выходом реле контроля напряжения. Основной ток нагрузки протекает непосредственно через контактор.
Важно! Не следует ставить РН рядом с мощными источниками радиопомех, например, трансформаторами или беспроводными телефонами. Испускаемые ими помехи способны повлиять на измерительную цепь реле и привести к ложным срабатываниям.
Устройство компрессора
Для полноты изложения — коротко по электрической начинке компрессора, о котором идет речь в статье. Фото есть в начале статьи, вот внешний вид шкафа управления:
Куда будет установлено реле контроля фаз «Евроавтоматика ФиФ»
Подобных винтовых компрессоров существует десятки и сотни моделей, они отличаются мощностью и брендом, но смысл один — при запуске двигатель раскручивается сначала в схеме «звезда», через несколько секунд выходит на полную мощность в схеме «треугольник».
После этого открывается соленоидный клапан, и дает сжатый воздух в линию. По принципам сжатия воздуха рассказывать тут не буду, информации в интернете полно.
Вот шильдик двигателя:
Двигатель компрессора, шильдик. Должен крутиться только в одну сторону, левое вращение!
Электросхема компрессора изнутри:
Вверху — трансформатор питания цепей управления (380/24 В) и плата контроллера. Внизу — клеммы подключения питания и контакторы включения двигателя. Обратите внимание, ноль в питании не используется, это будет важно в дальнейшем.
Хватит предисловий, переходим к герою нашей статьи —
Что внутри РКФ CKF-318-1
В детстве я любил смотреть, что внутри у разных устройств. Каюсь, однажды посмотрел, как устроена лягушка.
Вскрываем реле и видим, что устройство довольно сложное, содержит блок питания со схемой dc-dc step down и контроллер:
Устройство реле напряжения CKF изнутри
Контроллер использован ST 78626 8L051F3P6. Именно он управляет всем устройством согласно программе, которая «заливается» в него при производстве реле.
Три резистора с одинаковым номиналом подают питание на блок питания. В результате, даже если останется всего одна фаза, блок питания продолжит функционировать, реле будет работать и показывать аварию.
Блок питания замечателен тем, что вытягивает напряжения питания всего реле из любого количества фаз, и при широком разбросе питающего напряжения — 50. 400 В.
Плата питания реле контроля фаз, сторона пайки
Внутри реле контроля фаз находится реле, которое является исполнительным механизмом. У него 2 переключающих контакта, которые являются выходными.
Двухконтактное реле на выходе РКФ
Большой плюс РКФ CKF-318-1 — контакты внутреннего реле полностью независимы от питания реле контроля фаз, такие контакты называют «сухими». И питать через них можно всё, что душе угодно — хоть цепь запуска прокатного стана металлургического завода, хоть настольный калькулятор.
Обзор популярных реле фазного контроля
На рынке представлены десятки моделей от отечественных и зарубежных производителей. Каждая из них обладает своими особенностями и техническими характеристиками. Выбирая РКФ, необходимо учесть, кто и для каких задач его выпускает.
Zamel CKM 01
Трехфазное реле контроля чередования фаз с крепежом на DIN рейку. Обладает компактными размерами. Ширина стандартная для 1 модуля и составляет 17,5 мм. Более подробные характеристики указаны в таблице.
Питающее напряжениеОднофазное 220 или двухфазное 380 В
Максимальное допустимое напряжение для контактов250 В
Предельная мощность внутреннего реле2,5 кВА
Выходные контакты1NO и 1NC
Максимальный коммутируемый ток10 А
Собственное потребление34 мА
Класс защиты корпуса от пыли и влагиIP 20
Габаритные размеры9х17,5х6,6 см
Устройство Zamel CKM 01 для монтажа на DIN-рейку
РНПП 311
Реле от отечественного производителя «Новатек-электро». Устанавливается в щит на DIN-рейку. Имеет на передней панели минимум регуляторов для настройки, что делает его пригодным для обслуживания даже неподготовленным персоналом.
Номинальное напряжение питания380 В
Частота питающей сети45-55 Гц
Собственный потребляемый токНе более35 мА
Диапазон регулирования по напряжению1,05-1,25Umax (для Umin аналогичные значения)
Фиксированная задержка отключения12 сек
Напряжение катушки пускателя110-380 В
Критические значения питающего напряжения80-500 В
Рабочая температура–25 +40°C
Климатическое исполнениеУХЛ4
Количество циклов переключений при нагрузке 5 АНе менее100 тыс. раз
ABB 1SVR750488R8300
Компания ABB специализируется на высококлассном электротехническом оборудовании. Качество соответствует цене. Рассматриваемое реле стоит около 11 тыс.
Напряжение питания цепи управления450 В
Рабочая частота50-60 Гц
Задержка включения/отключения0,1-30 сек
Количество переключающих (перекидных) контактов2
Габаритные размеры85,6х45х104,8 мм
Компактный прибор, имеющий несколько другое назначение, чем обычное РКФ. OMRON K8AB контролирует не напряжение, а ток. Поэтому для его работы требуется дополнительный трансформатор тока. Производитель позиционирует прибор как идеальное средство для контроля тока в промышленных нагревателях и электродвигателях.
Питающее напряжение (зависит от модификации)24 Впер. /пост. тока или 100-115 В или 200-230 В
Контролируемый ток2 мА– 200 А
Количество контролируемых фаз1
Максимальный ток выходного реле6 А
Гистерезис срабатывания5-50 %
Модель необходимого для работы реле трансформатора токаK8AC-CT200L
Важно! Гистерезис, если говорить простым языком — это задержка переключения. Он позволяет включать и выключать реле при отличающихся значениях тока. Это необходимо, чтобы предотвратить слишком частое переключение и механический износ контактов. Например, реле выключается при 5 А, а включается при 4. Или регулятор температуры выключает обогреватель, когда в комнате 24°C и включает, когда 18°C.
Мультифункциональное трехфазное РКФ с расширенным перечнем регулировок. Реле данного производителя встречается в промышленном компрессорном оборудовании. На передней панели имеются стандартные регуляторы напряжения и задержки срабатывания. А также индикаторные светодиоды, что облегчает взаимодействие человека с устройством.
Напряжение питания24 В пост. тока или 230 переменного
Предельный ток выхода8 А
Регулировка задержки срабатыванияОт 0,1 до30 сек
Диапазон регулировки напряжения срабатывания2-22 %от номинального значения
Количество контролируемых фаз3
Степень защиты от пыли и влагиIP 20
МонтажНа DIN-рейку
Предельное напряжение для контактов выходного реле550 В
Евроавтоматика ФиФ CKF-318-1
Белорусское реле фазного контроля, зарекомендовавшее себя как простое, дешевое и надежное решение для защиты электродвигателей. Данное РКФ срабатывает на критическое снижение/превышение напряжения и пропажу одной и более питающих фаз. Характеристики в таблице.
Рабочее напряжение220/380 В
Предельный ток выходного реле8 А при 250 В
Тип контактов2NO и 2NC
Цвет индикатора аварииКрасный
Диапазон нижнего предела напряжения150-210 В
Диапазон верхнего предела напряжения240-280 В
Гистерезис5 В
Потребляемая от сети мощность1,6 Вт
Инструкция применения реле контроля фаз
Трехфазное реле контроля фаз — устройство электроснабжения, которое выполняет измерение параметров подаваемого электричества в режиме реального времени и проверяет их соответствие заданным значениям. В случае обнаружения отклонения выполняется отключение или переключение потребителей на резервную линию.
На примере инструкции к реле контроля фаз РКФ-МО5 объясню принцип работы этого электротехнического оборудования и его функциональные возможности.
Следует обратить внимание! Устройства работают всегда в паре с контактором. Поэтому только установка реле контроля 3 фаз не даст необходимого результата защиты оборудования потребителей. В зависимости от модели функциональные возможности устройства отличаются.
В моем случае РКФ-МО5 выполняет следующие виды контроля:
- Обрыв фазы. Если пропадает одна из фаз питания, устройство автоматически отключается. При этом скорость реагирования составляет 0,1 секунды.
- Чередования фаз. Если вместо АВС чередования выполняется подача по другой схеме, которая отличается от расположения питаемого устройства, РКФ-МО5 выполнит отключение напряжения.
- Повышение/понижение напряжения. Прибор постоянно контролирует значение подаваемого напряжения. В случае резкого повышения или понижения осуществляется незамедлительное отключение после выдержки заданного пользователем времени.
Для работы РКФ-МО5 не требуется наличие отдельного оперативного тока. Питание устройства выполняется из контролируемой сети, которая подключается к клеммам L1, L2, L3.
В представленной модели реле контроля обрыва и чередования фаз есть 6 контактных клемм, которые предназначены для подключения одного контактора и системы сигнализации или двух контакторов. Если контролируемая сеть работает в пределах заданных параметров, осуществляется замыкание контактов 11-14 и 21-24. В случае обнаружения нарушений эти контакты размыкаются и осуществляется замыкание 11-12 и 21-22. При этом загорается индикатор аварийного отключения контролируемой линии подачи.
Важно! Во время работы в аварийном режиме реле не выполняет контроль параметров на вспомогательной линии.
Для чего нужно реле контроля напряжения
Бытовые электроприборы рассчитаны на напряжение 220-240 В. Периодически в электросети возникают нештатные ситуации. Напряжение в розетке прыгает в большую или меньшую сторону. Скачки способны нарушить работу бытовой техники или вовсе вывести ее из строя.
Перепады напряжения в сети
Распространенный случай перепадов напряжения — это обрыв нуля. При этом на одной фазе напряжение падает ниже допустимого уровня. На другой, наоборот, происходит существенное превышение вольтажа вплоть до 380в.
Другая ситуация свойственна старым домам с плохой электропроводкой и разболтавшимися контактами. Из-за плохого состояния кабелей и их перегрузки напряжение в розетках способно упасть до 170 В и ниже. Это опасно для электрических двигателей стиральных машин и холодильников.
На защиту электроприборов встает реле контроля напряжения. Это небольшое устройство располагается в распределительном щитке квартиры. Оно имеет компактную конструкцию, удобно крепится на дин рейку и выполняет свою задачу полностью автономно.
Дополнительная информация. Нужно отличать реле контроля напряжения от всевозможных стабилизаторов и УЗМ. Все перечисленные устройства применяются для защиты бытовой техники. Стабилизатор — прибор активный. Он способен самостоятельно корректировать напряжение в квартире. РН выполняет более простую и пассивную функцию. Оно просто отключает потребителя при превышении допустимого порога и, само по себе, на вольтаж никак не влияет.
Как установить и подключить реле контроля фаз
Схема самого реле довольно проста. В случае возникновения сбоя в электропитании реле отключает катушку контактора электродвигателя от электропитания.
Реле контроля наличия фаз устанавливается в месте прохождения силового кабеля на вертикальную поверхность путем крепления на четыре шурупа. Порядок проведения монтажных работ и схема подключения:
- Предварительно необходимо разметить, просверлить необходимые отверстия и установить в них дюбеля.
- Реле имеет световую индикацию, поэтому устанавливать его целесообразно в месте, где имеется достаточная видимость при осуществлении работ.
- Подключение осуществлять только после проверки отключения силового кабеля от питания.
- К зажимам 1, 2, 3 подключить к входным зажимам контактора, а нулевой кабель к зажиму 4.
- Цепь управления катушкой контактора подключить к зажиму 8, а одну из фаз к зажиму 7.
- Включить питание и проверить работу реле.
Инструкция по эксплуатации реле контроля фаз определяет три режима работы световой индикации:
- Зеленый светодиод – нормальная работа.
- Красный светодиод – неправильное чередование фаз, в этом случае необходимо поменять местами провода в зажимах 1 и 2.
- Отсутствие горения светодиодов сигнализирует об отсутствии фазы, асимметрии выше установленной или снижения напряжения менее установленного значения.
Промышленные образцыПравить
Одним из представителей реле контроля фаз относится реле Е — 511 (СССР), обычно называемое «реле обрыва фаз», модификации которого выпускались на линейное напряжение 100 В, 220 В и 380 В, при этом уставки по напряжению были нерегулируемыми. Современные реле контроля фаз (например серий ЕЛ — 11, 12, 13, 15 производства «ООО «Реле и автоматика»») снабжаются регулировками уставок по напряжению и времени.
Технические параметры
ХарактеристикаЗначение
Питающее напряжение220 В
Максимальная активная мощность потребителя7 кВт
Предельный ток нагрузки32 А
Погрешность измерений+/-1 %
Степень защиты от пыли и влагиIP20
Количество рабочих циклов реле100 тыс. Рабочая температураот -5 до+40°C
Предельное сечение подключаемых проводов6 кв
Из характеристики следует, что реле питается от сетевого напряжения 220 В. Внутренние контакты способны длительно пропускать ток, равный 32 А, что соответствует потребителю мощностью 7 кВт. Класс IP 20 говорит, что устройство непригодно для работы во влажном помещении или на улице. Его допустимо устанавливать в специальный электрический щит. 100 тыс. рабочих циклов — это количество включений и отключений реле, которые оно способно перенести без разрушения.
Реле напряжения DigiTOP Vp-50A IP20
