Конструкция регулятора напряжения для Nissan 1.6-liter ashqai для светодиодов на 220 вольт

На выходе нет 220 Вольт

Неисправность проявляется в том, что стабилизатор не выдает напряжение 220 Вольт. Это не обязательно говорит о внутренних проблемах, причина может быть в напряжении сети – оно слишком низкое, и устройство просто не вытягивает. Если питание находится в рабочем диапазоне стабилизатора, тогда приступим к ремонту.

Что делать: в сервоприводных моделях поломка может быть вызвана износом щеточного механизма или самого сервопривода. Он может не доходить до конца обмотки или щетка может не контактировать с соответствующим её сектором. В простейшем случае может быть просто загрязнена графитом. Чтобы отремонтировать его, нужно почистить поверхность контактов до металлического блеска. Иногда нужно заменить щетку.

Интересно! Бывает и так, что из-за загрязнений рабочего сектора щеточного узла графитом часто напряжение не поднимается выше определенного значения.

В релейных СН это чаще всего говорит о том, что неисправно одно или несколько электромагнитных реле или каскад управления ими. Обычно он строится на транзисторе. Реле могут иметь различное напряжение катушки, часто это 12 Вольт.

Что делать: для проверки подайте напряжение на катушку и прозвоните силовые контакты. Они должны замыкать и размыкаться, реле при этом щелкает. Если этого не происходит – либо прилипли контакты (чаще), либо сгорела катушка реле (реже). Если реле исправно – проверьте транзистор, он не должен быть пробит, а переходы эмиттер-база и коллектор-база должны прозваниваться в одну сторону, как диод. Транзисторы используйте любые маломощные аналогичной проводимости.

В симисторных и тиристорных СН диагностика поломки аналогична – нужно прозвонить на пробой полупроводниковый силовой ключ и если он вышел из строя заменить аналогичным или более мощным.

Особенности сборки устройства для выравнивания напряжения

Микросхема стабилизирующего ток устройства устанавливается на теплоотводе, для которого подходит пластинка из алюминия. Ее плошать не должна быть меньше 15 кв. см.

Теплоотвод с охлаждающей поверхностью необходим и симисторам. Для всех 7 элементов достаточно одного теплоотвода с площадью не меньше 16 кв. дм.

Чтобы изготавливаемый нами преобразователь переменного напряжения работал, понадобится микроконтроллер. С его ролью отлично справляется микросхема КР1554ЛП5.

Вы уже знаете, что в схеме можно найти 9 мигающих диодов. Все они расположены на ней так, чтобы они попадали в отверстия, которые имеются на лицевой панели устройства. И если корпус стабилизатора не допускает их расположения, как на схеме, то вы можете видоизменить ее так, чтобы светодиоды выходили на ту сторону, которая будет для вас удобна.

Теперь вы знаете, как сделать стабилизатор напряжения на 220 вольт. И если ранее вам уже приходилось делать что-то подобное, то эта работа для вас не окажется сложной. В результате вы сможете сэкономить несколько тысяч рублей на покупке стабилизатора промышленного производства.

Релейный или симисторный

Если сравнить стабилизатор симисторный и релейный или тиристорный, то первый, несомненно, является более надежным, долговечным и безопасным устройством. Объясняется это отсутствием переключателей с подвижными контактами, наличием управляющей платы, мощного автотрансформатора и силовых ключей-симисторов. Единственным недостатком симисторных стабилизаторов, по сравнению с другими устройствами, является их высокая стоимость, которая со временем оправдывает себя длительным сроком эксплуатации и высокой надежностью.

Таким образом, описанное в данной статье устройство позволяет эффективно бороться с такой проблемой многих владельцев квартир, дачных и загородных домов, как скачки напряжения в электрической сети. Использование стабилизатора позволяет свести к нулю риск поломки электроприборов и последующего дорогостоящего их ремонта от кратковременных перепадов напряжения в сети. Большая разница в цене таких устройств, по сравнению с аналогами, в разы меньше, чем затраты на ремонт или приобретение новых приборов и оборудования, поврежденных скачками нестабильного сетевого электрического тока.

Разновидности стабилизаторов

Все промышленные образцы такого оборудования можно разделить на две большие группы:

• электромеханические;
• импульсные.

Электромеханические

Работа электромеханических устройств основана на сервоприводе, который способен изменять количество витков обмотки (а значит – и выходящее напряжение) перемещением токопроводящего ползунка по реостату. Такие аппараты дешевле всех других моделей, и обладают очень хорошими показателями стабилизации. Однако они чаще ломаются из-за наличия множества механических деталей.

Но самый главный их минус – скорость срабатывания. Из-за того, что привод перемещает токосниматель не мгновенно, задержка стабилизации может составлять до 0.1 секунды, что катастрофически много для приборов, чувствительных к перепадам. Другими словами, такой стабилизатор может попросту не успеть защитить современную электронику. К тому же, ввиду наличия механических частей, воспроизвести такой прибор дома – нетривиальная задача.

Импульсные

Импульсными называют стабилизаторы, работа которых основывается на принципе накапливания тока, и выдачи его потребителю отрывками – импульсами. Эти временные промежутки позволяют системе накопить нужный ток в конденсаторах, и после выдать стабилизированное питание. К таким аппаратам относят и приборы, работа которых основана на симисторах и тиристорах.

Подобные устройства дороже своих электромеханических аналогов, но и значительно надежнее – нет трущихся и движущихся частей, а значит, и ломаться, по сути, нечему. Правда показатели стабилизации у них хуже – они способны лишь на пропорциональное повышение или понижение входящих показателей. Зато скорость срабатывания – до 20 миллисекунд, а этого достаточно, чтобы обезопасить даже самые чувствительные домашние электроприборы. К тому же – такой аппарат можно собрать своими руками, обладая необходимой сноровкой и элементной базой.

Кроме разделения по принципу стабилизации, существует разделение на одно- и трехфазные устройства. Но ввиду того, что дома обычно используется однофазное питание, трехфазные аппараты мы в расчет не берем.

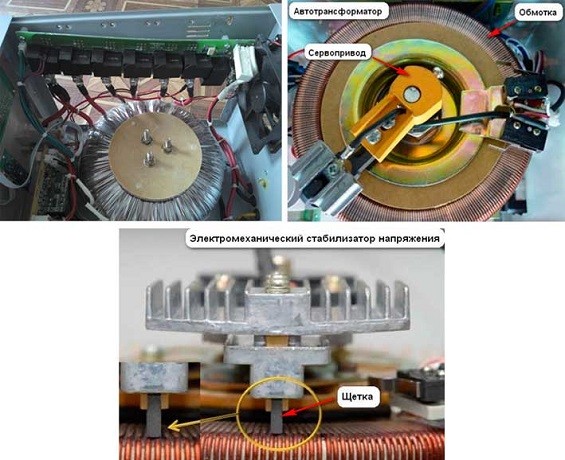

Сервопривод аппарата

У сверхчувствительных электромеханических стабилизаторов чаще всего из строя выходит сервопривод, отвечающий за перемещение контактной щетки. Существует два вида решения этой проблемы:

• Установка нового электродвигателя.
• Ремонт повреждённых элементов.

Стоимость сервоприводов на стабилизаторы Ресанта чрезвычайно высока, поэтому к полной замене мотора прибегают лишь при серьезных повреждениях, когда отремонтировать его невозможно.

Ремонт стабилизатора напряжения своими руками выполняется по следующему алгоритму:

• Вскрывается корпус стабилизатора, отключается двигатель с сервоприводом.
• Мотор подключается к источнику питания с необходимой мощностью.
• На выход двигателя подается электроток (5 Вт и не меньше 90 мА).

Работа сервопривода должна восстановится, после чего мотор устанавливают на место.

https://youtube.com/watch?v=9AKAPf-V95s

При наличии механических повреждений необходимо вскрыть вышедший из строя мотор и поменять сгоревшие элементы привода. Такие поломки часто отмечаются при перенапряжении сервопривода, когда стабилизаторы используются в электросети с нестабильными показателями напряжения.

Проблемы с двигателем могут появиться по причине выхода из строя электронной платы, по которой к мотору от биполярных транзисторов подаётся электричество. Вышедшие из строя транзисторы следует менять парой, так как используется двухполярная схема питания. В цепи также могут выгорать 10-омные резисторы, которые могут заменяться на аналогичные или имеющие мощность больше на 3−5 Вт. В последнем случае повышается надежность сервопривода и решаются проблемы в работе оборудования при пиковых нагрузках.

Принцип работы

Работает подобное стабилизирующее устройство следующим образом:

1. Поступающее из внешней сети на устройство напряжение замеряется управляющей платой (контроллером) при помощи специального датчика;
2. На основании полученных замеров контроллер принимает решение о корректировке напряжения;
3. Контроллер посылает соответствующий сигнал на вводные симисторы;
4. При помощи посланного на симисторы контроллером сигнала производится подача выровненного до определённого значения напряжения;
5. При помощи расположенного в корпусе автотрансформатора происходит выравнивание подаваемого из внешней сети напряжения до необходимого для нормальной работы электроприборов значения.

Данный многоступенчатый процесс занимает доли секунд. При этом, в отличие от релейных моделей, наличие симисторов позволяет сделать включение и отключение обмоток трансформатора бесшумным и очень быстрым делом.

Как сделать трансформаторы Т1 и Т2?

Первый трансформатор Т1 мощностью 3 кВт изготавливается с использованием магнитопровода с площадью поперечного сечения (ППС) 187 кв. мм. И трех проводов ПЭВ-2:

• Для первой обвивки ППС всего 0,003 кв. мм. Количество витков – 8669;
• Для второй и третьей обмоток ППС всего 0,027 кв. мм. Количество витков – 522 на каждой.

Если же нет желания наматывать провод, то можно приобрести два трансформатора ТПК-2-2×12В и соединить их последовательно, как на рисунке ниже.

Чтобы изготовить автотрансформатор второй мощностью в 6 кВт, вам понадобится тороидальный магнитопровод и провод ПЭВ-2, из которого будет сделана обвивка в 455 витков. И тут нужны отводы (7 штук):

• Обвивка 1-3 отводов из провода с ППС 7 кв. мм;
• Обвивка 4-7 отводов из провода с ППС 254 кв. мм.

Отводы делаются на витках (считать снизу вверх): 203, 232, 266, 305, 348, 398. Из сети вольтаж должен подводиться к витку №266.

Как сделать трансформаторы Т1 и Т2?

Первый трансформатор Т1 мощностью 3 кВт изготавливается с использованием магнитопровода с площадью поперечного сечения (ППС) 187 кв. мм. И трех проводов ПЭВ-2:

• Для первой обвивки ППС всего 0,003 кв. мм. Количество витков – 8669;
• Для второй и третьей обмоток ППС всего 0,027 кв. мм. Количество витков – 522 на каждой.

Если же нет желания наматывать провод, то можно приобрести два трансформатора ТПК-2-2×12В и соединить их последовательно, как на рисунке ниже.

Чтобы изготовить автотрансформатор второй мощностью в 6 кВт, вам понадобится тороидальный магнитопровод и провод ПЭВ-2, из которого будет сделана обвивка в 455 витков. И тут нужны отводы (7 штук):

• Обвивка 1-3 отводов из провода с ППС 7 кв. мм;
• Обвивка 4-7 отводов из провода с ППС 254 кв. мм.

Отводы делаются на витках (считать снизу вверх): 203, 232, 266, 305, 348, 398. Из сети вольтаж должен подводиться к витку №266.

Работа электромеханического стабилизатора Suntek

Для изменения входного напряжения используется автотрансформатор, которым можно менять напряжение в необходимых пределах. При этом на выходе стабилизатора напряжение не выходит за рабочий диапазон.

В сельской местности для безопасного использования бытовой техники, требуется однофазный стабилизатор напряжения 220В, который при сильной просадки напряжения в сети поддерживает на выходе номинальное выходное напряжение в 220 вольт.

В электрической конструкции имеются три пороговых блока, построенные по принципу делителя напряжения, состоящие из и сопротивлений (R2-VD1-R1, VD5-R3-R6, R5-VD6-R6). Кроме того в схеме задействованы два транзисторных ключа VT1 и VT2 управляющие реле К1 и К2.

Диоды VD2 и VD3 вместе с фильтрующей емкостью С2 составляют источник питания для всего устройства. Конденсаторы С1 и С3 используются для гашения небольших просадок напряжения в сети переменного тока. Емкость С4 и резистор R4 являются искрогасительными компонентами. Для снижения выбросов напряжения самоиндукции, в обмотках реле в схему введены два полупроводниковых диода VD4 и VD7.

Если напряжение в сети снижается ниже уровня в 185 вольт, то контакты реле включены как на схеме. Напряжение на нагрузке будет суммой напряжений сети плюс вольтодобавки, получаемых с II и III обмоток трансформатора Т1.

Если напряжение лежит в интервале 185-205 вольт, то стабилитрон VD5 открыт. Ток течет через реле К1, VD5 и резисторы R3 и R6. Но этого тока не достаточно для срабатывания реле К1. Из-за падения напряжения на резисторе R6 открывается VT2. Этот транзистор запускает реле К2 которое своими контактами переключает обмотку II (вольтодобавка).

Если напряжение в сети в норме 205-225 вольт, то открыт стабилитрон VD3. Это приводит к открытию VT1, поэтому отключается второй пороговый блок и VT2 вместе с реле К2. Зато срабатывает К1 и своими контактами отключает обмотки II и III и поэтому на выходе напряжение соответствует входному.

При повышении уровня сетевого напряжения выше 225 но ниже 245 вольт открывается стабилитрон VD6 открывающий открытию оба . Оба реле срабатывают III обмотка Т1, подсоединена в противофазе с сетевым напряжением (т.е вычитается)). На выходе будет нормальное переменное напряжение лежащее в интервале 205-225 вольт.

Ремонт

Ремонт стабилизатора Ресанта можно условно разделить по типу поломок.

Сервопривод

Сначала рассмотрим ситуацию, когда вышел из строя двигатель сервопривода Ресанта. Выходов из данной проблемы два:

• Купить новый двигатель, затем установить его в устройство.
• Попытаться произвести ремонт поврежденного.

Если с первым случаем все понятно, то второй требует детального рассмотрения

Важно понимать, что в случае успешного проведения ремонтных работ, отреставрированный двигатель не сможет работать долгое время, т.е. это является временной мерой

Все наши действия будут сводиться к следующему:

• Отключаем двигатель с сервоприводом от общей конструкции. Затем подключаем его к источнику питания, обладающему достаточной мощностью.
• Нужно осуществить подачу на выходы двигателя тока мощностью в 5 В. Показатель силы тока должен быть не менее 90 мА.
• Осуществление данных манипуляций позволит нормализовать работу стабилизатора. Далее нужно подключить двигатель обратно к схеме.

Схема довольно проста: входной кабель подключается к входной клемме, нейтральный кабель подключается к нейтральной клемме. Те же самые манипуляции выполняются и для выходных кабелей. Кроме того, нужно не забыть о подключении заземляющего провода.

Реле

Выход из строя реле зачастую приводит и к поломке транзисторов. К примеру, в модели АСН-5000, располагаются транзисторы вида D882P. Схема приведена ниже:

Если эти транзисторы выходят из строя, то нужно приобретать на их место новые. Приобрести их можно довольно свободно, ведь во многих специализированных магазинах продается техника и комплектующие марки Ресанта.

Можно также попытаться произвести ремонт поврежденных частей:

• Сначала нужно снять крышку реле. Далее снимаем подвижной контакт, освобождая его от пружины.
• При помощи наждачной бумаги счищаем с контакта весь нагар. Осуществляем данную манипуляции для обоих контактов — верхнего и нижнего.
• Затем смазываем контакты бензином, после чего собираем конструкцию реле.

Другие неисправности

Еще одной вероятной проблемой является неупорядоченное включение дисплея, а также включения самого реле. Причиной этому может быть резонатор XTA1, у которого может быть совершена некорректная пайка.

Ремонт заключается в следующем:

• Выпаиваем с помощью паяльника данный резонатор.
• C помощью наждачной бумаги счищаем выводы.
• Запаиваем резонатор обратно.

Рассказ специалиста про ремонт Ресанта

Этапы изготовления

Чтобы собрать стабилизатор напряжения 220В для дома своими руками сначала нужно подготовить печатную плату размером 115х90 мм. Она изготавливается из фольгированного стеклотекстолита. Схема размещения деталей может быть напечатана на лазерном принтере и при помощи утюга перенесена на плату.

Смотрим видео, самодельный несложный прибор:

схема электрическая принципиальная

Далее переходим к сборке трансформаторов. Для одного такого элемента потребуется:

• магнитопровод площадью сечения 1,87 см²;
• три кабеля ПЭВ-2.

Первый провод используется для создания одной обмотки, при этом его диаметр составляет 0,064 мм. Число витков должно равняться 8669.

Два оставшихся провода потребуются для выполнения других обмоток. Они отличаются от первого диаметром, составляющим 0,185 мм. Количество витков для этих обмоток будет равно 522.

Если хотите упростить себе задачу, то можно воспользоваться двумя готовыми трансформаторами ТПК-2-2 12В. Их соединяют последовательно.

В случае изготовления этих деталей самостоятельно после того как будет готов один из них переходят к созданию второго. Для него будет нужен тороидальный магнитопровод. Для обмотки выбирают тот же ПЭВ-2, что и в первом случае, только количество витков составит 455.

Также во втором трансформаторе придется выполнить 7 отводов. Причем для первых трех используется провод диаметром 3мм, а для остальных – шины, сечением 18 мм². Это поможет избежать нагревания трансформатора в процессе работы.

соединение двух трансформаторов

Все остальные комплектующие для прибора, создаваемого своими руками лучше приобретать в магазине. После того, как все необходимое закуплено можно приступать к сборке. Начинать лучше всего с установки микросхемы, выполняющей роль контроллера на теплоотвод, который изготавливается из алюминиевой платины площадью более 15 см². На него также монтируются симисторы. Причем теплоотвод, на который предполагается их установка должен иметь охлаждающую поверхность.

Далее необходимо установить на плату светодиоды. Причем лучше выбирать мигающие. Если не получается расположить их согласно схеме, то можно разместить на стороне, где находятся печатные проводники.

Если сборка симисторного стабилизатора напряжения 220В своими руками для вас кажется сложной, то можно остановиться на более простой линейной модели. Она будет обладать аналогичными свойствами.

Эффективность изделия, выполненного своими руками

Что толкает человека на изготовление того или иного прибора? Чаще всего – его высокая стоимость. И в этом смысле стабилизатор напряжения, собранный своими руками, конечно, превосходит фабричную модель.

Кроме того, все детали для такого прибора предварительно покупались в магазине, поэтому в случае выхода их из строя всегда можно будет найти аналогичную.

Если же сравнивать надежность стабилизатора, собранного своими руками и произведенного на предприятии, то здесь преимущество на стороне заводских моделей. В домашних условиях разработать модель, отличающуюся высокой производительностью практически невозможно, так как нет специального измерительного оборудования.

Заключение

Существуют различные типы стабилизаторов напряжения, причем некоторые из них вполне реально сделать своими руками. Но для этого придется разобраться в нюансах работы оборудования, приобрести необходимые комплектующие и выполнить их грамотный монтаж. Если вы не уверены в своих силах, то лучший вариант – приобретение устройства заводского изготовления. Стоит такой стабилизатор дороже, но и по качеству значительно превосходит модели, собираемые самостоятельно.

Комментарии

Череватый

Познавательная статья, спасибо. Схемы подробные и легко читаются. Будет чем заняться в отпуске. Хочу подкинуть такой стабилизатор под самодельную ветряную станцию, которая питает лампочку в беседке. Как думаете, подойдет схема?

Гайворонский

Собрал все по схеме — все работает, спасибо автору. Буду дальше экспериментировать с паяльником и печатными платами.

Славон

У-ф-ф… А кто-нибудь знает, где все детали можно купить? Чтоб в одном месте и не переплачивать за доставку одного реле, а то так стабилизатор получится дороже, чем магазинный

Алекс

Славон, да на любой железке все эти детали продаются. Не стоит заморачиваться. В любом случае на рынке они дешевле, да и БУшные можно брать (но только если советские) — так вообще цена получается копеечной

Олег Киев

Язык изложения, безусловно, заслуживает особого внимания.

Вячеслав

как вы смогли повторить конструкцию, если на трансформатор Т2 нет данных по магнитопроводу?

Сергей

Как пересчитать делитель на напряжение 100-250 вольт?

Принцип работы

Как и все стабилизаторы напряжения, так и нормализаторы марки «Ресанта» состоят из:

1. автоматического трансформатора.
2. электронного блока.
3. вольтметра.
4. элемента, который осуществляет подключение/отключение определенных обмоток.

Учитывая то, что производитель осуществляет выпуск различных видов стабилизаторов, элементы для подключения обмоток являются разными. О них мы отметим несколько ниже, а именно тогда, когда будем рассматривать особенности работы и ремонта каждого вида нормализатора от латвийского производителя.

Электронный блок любого стабилизатора компании «Ресанта» осуществляет управление всей работой устройства. Он управляет работой вольтметра и получает данные об уровне входного напряжения. Дальше он сравнивает это напряжение с нормированным и определяет, сколько вольт нужно добавить или отнять.

После этого определяется то, какие обмотки стабилизатора нужно подключить или же отключить. Когда известна эта информация электронный блок подключает/отключает необходимые обмотки с помощью реле или сервопривода и наши электроприборы получают нормализованный ток.

Такой принцип стабилизации тока присущ каждому стабилизатору напряжения от компании «Ресанта». Однако процесс стабилизации в различных моделях компании имеет отличия. Они обусловлены тем, что по-разному происходит подключение/отключение обмоток трансформатора.

В стенах компании выпускается два типа стабилизаторов:

1. Электромеханические.
2. Релейные.

И, конечно, ремонт каждого из них имеет свои особенности.

Этапы работы стабилизатора

1. Когда напряжение в электросети меньше 185 вольт, на выходе выпрямителя напряжение мало, для того чтобы сработал один из пороговых блоков. В этот момент контактные группы обоих реле находятся, так как указано на принципиальной схеме. Напряжение на нагрузке равно напряжению сети плюс напряжение вольтодобавки, снимаемое с обмоток II и III трансформатора Т1.

2. Если же напряжение в сети находится в диапазоне 185…205 вольт, то стабилитрон VD5 находится в открытом состоянии. Ток идет через реле К1, стабилитрон VD5 и сопротивления R3 и R6. Этого тока не хватает для того чтобы сработало реле К1. Из-за падения напряжения на R6 происходит открытие транзистора VT2. Этот транзистор в свою очередь включает реле К2 и контактная группа К2.1 переключает обмотку II (вольтодобавка)

3. Если же напряжение в сети находится в диапазоне 205…225 вольт, то в открытом состоянии уже находится стабилитрон VD1. Это приводит к открытию транзистора VT1, по причине этого отключается второй пороговый блок и соответственно транзистор VT2. Реле К2 отключается. В тоже время включается реле К1 и контактной группой К1.1. переходит в другое положение, при котором обмотки II и III не задействованы и поэтому на выходе напряжение будет такое же как и на входе.

4. Если же напряжение в сети находится в диапазоне 225…245 вольт открывается стабилитрон VD6. Это способствует активации третьего порогового блока, что приводит к открытию обоих транзисторных ключей. Оба реле включены. Сейчас уже к нагрузки подключена обмотка III трансформатора Т1, но в противофазе с сетевым напряжением (“минусовая” вольтодобавка). На выходе в данном случае также будет напряжение в районе 205…225 вольт.

При настройке диапазона регулирования нужно тщательно подобрать стабилитроны, поскольку, как известно, они могут значительно отличаться разбросом напряжения стабилизации.

Счетчик Гейгера

Высококачественный счетчик Гейгера с высокой чувствительностью для обнаружен…

Вместо КС218Ж (VD5) возможно применить стабилитроны КС220Ж. Данный стабилитрон непременно должен быть с двумя анодами, поскольку в интервале сетевого напряжения 225…245 вольт, когда стабилитрон VD6 открывается, открываются и оба транзистора, цепь R3 — VD5 шунтирует сопротивление R6 порогового блока R5-VD6-R6. Для ликвидации шунтирующего воздействия, стабилитрон VD5 должен быть с двумя анодами.

Стабилитрона VD5 на напряжение не более 20В. Стабилитрон VD1 — КС220Ж (22 В); возможно собрать цепь из двух стабилитронов — Д811 и Д810. Стабилитрон КС222Ж (VD6) на 24 вольт. Его возможно поменять на цепь из стабилитронов Д813 и Д810. Транзисторы из серии КТ3102. Реле К1 и К2 — РЭН34, паспорт ХП4.500.000-01.

Трансформатор собран на магнитопроводе ОЛ50/80-25 из стали Э360 (или Э350). Лента толщиной — 0,08 мм. Обмотка I — 2400 витков намотанных проводом ПЭТВ-2 0,355 (для номинального напряжения 220В). Обмотки II и III равные, содержат каждая по 300 витков провода ПЭТВ-2 0,9 (13,9 В).

Настраивать стабилизатор необходимо при подключенной нагрузке, для того чтобы была учтена нагрузка на трансформатора Т1.

Тестер транзисторов / ESR-метр / генератор

Многофункциональный прибор для проверки транзисторов, диодов, тиристоров…

Дополнительные функции стабилизаторов напряжения

Кроме основной функции стабилизаторов напряжения – стабилизации, есть также такой минимальный набор функций и параметров:

Может, это тоже будет интересно?

1. Анализ выходного напряжения. Стабилизатор должен быть оснащен информационным (цифровым или стрелочным) табло которое показывает выходное напряжение. Если на стабилизаторе есть функция анализа входного напряжения, это будет дополнительной полезной информацией.
2. На больших номиналах (чаще от 3000 ВА) устанавливается функция «Bypass» – функция в электронном устройстве (обработки сигнала, стабилизации напряжения и др.), позволяющая выполнить коммутацию входного сигнала непосредственно на выход, минуя все функциональные блоки. То есть возможность включать сеть в обход стабилизатора напряжения. Если напряжение нормализовалось или Вам не нужен сейчас стабилизатор – нажали рычажок вверх и напряжение пошло минуя блоков стабилизации.
3. Виды крепления стабилизаторов напряжения Существуют два типа крепления стабилизаторов напряжения – напольное и настенное исполнение. Напольное исполнение подразумевает, что стабилизатор находится на полу, полке. Такое расположение не всегда удобно, потому как особенно крупные номиналы не полке не разместишь из-за своего веса, а на полу они занимают достаточно большие площади. При навесном исполнении стабилизаторы делают более плоскими, для удобства клиентов. В принципе они могут использоваться и в напольном исполнении, только часто информационная часть табло оказывается в таком случае “вверх ногами” к пользователю.
4. Во многих моделях на рынке стабилизаторов напряжения используется кнопка задержки. Это сделано, для того, чтобы если пропадет напряжение в сети или временно выйдет за рамки рабочего диапазона, то оборудование до следующего включения придет за это время задержки в положение покоя. Во многих стабилизаторах кнопка задержки предлагается в нескольких диапазонах -6, 90, 120 сек. В более современных моделях задержка уже стала автоматическая и когда она включается, то показывает потребителю на табло время включения стабилизатора в в виде обратного отсчета.

Определение типа защиты

На сегодняшний день стабилизаторы делятся на 2 основных типа:

• стационарные приборы для стабилизации напряжения, их монтаж делают на весь дом;
• переносные модели, они могут стабилизировать работу всего нескольких электрических устройств.

Также, стабилизаторы стационарного назначения подразделяются на однофазные и трехфазные, все зависит от условий, в которых их планируют эксплуатировать. В своем доме или квартире более уместным будет установить и подключить стабилизатор вблизи распределительного щита электроэнергии, с помощью такого шага вы сможете предотвратить сбои и перегрузки всей сети.

Гул и щелчки

Если стабилизатор напряжения сильно гудит, нужно проверить, чтобы питающее напряжение не было выше или ниже допустимых диапазонов. Диапазон регулировки в большинстве случае лежит в пределах 100-250 Вольт.

Внимание! Даже при исправном состоянии автотрансформатор равномерно и не слишком громко гудит. Также гул издаёт сервопривод при перемещении щеточного узла

Релейные стабилизаторы напряжения во время работы издают щелчки. Это нормально, реле (черные прямоугольники на рисунке ниже) переключают отводы от обмоток для регулировки выходного напряжения.

Если устройство громко трещит – это может свидетельствовать об искрении щетки в сервоприводных моделях, проблемах с реле и плохом контакте внутренней проводки устройства.

Стабилизатор напряжения 220В — принцип работы

Стабилизатор напряжения состоит из нескольких основных деталей:

1. Трансформатора.
2. Конденсаторов.
3. Резисторов.
4. Кабеля для соединения элементов и подключения устройства.

Принцип действия самого простого стабилизатора основан на работе реостата. Он повышает или понижает сопротивление в зависимости от силы тока. Более современные модели обладают широким набором функций и способны в полной мере защитить бытовую технику от скачков напряжения в сети.

Классификация оборудования зависит от методов, используемых для регулировки тока. Поскольку эта величина представляет собой направленное движение частиц, то воздействовать на нее можно несколькими способами:

1. Механическим. Он основывается на законе Ома. Приборы, работа которых основана на нем называют линейными. Они включают в себя два колена, которые соединяются при помощи реостата. Поданное на один элемент напряжение проходит по реостату и таким образом оказывается на другом, с которого поступает к потребителям. Приборы этого типа позволяют очень точно выставлять параметры выходного тока и могут быть модернизированы дополнительными узлами. Но использовать такие стабилизаторы в сетях, где разница между входным и выходным током велика нельзя, так как они не смогут обезопасить бытовую технику от КЗ при больших нагрузках.
2. Импульсным. Эти модели работают по принципу амплитудной модуляции тока. В цепи стабилизатора используется выключатель, разрывающий ее через определенные промежутки времени. Такой подход позволяет равномерно накапливать ток в конденсаторе, а после его полной зарядки и далее на приборы. В отличие от линейных стабилизаторов импульсные не имеют возможности задавать определенную величину. В продаже встречаются модели повышающе-понижающие — это идеальный выбор для дома.

Видео с подробным описанием принципа работы импульсного стабилизатора напряжения 220В:

https://youtube.com/watch?v=JgIo4kUtTcQ%3Ffeature%3Doembed

Также стабилизаторы напряжения делятся на:

• однофазные;
• трехфазные.

Поскольку большинство бытовых приборов работают от однофазной сети, то в жилых помещениях используют как правило оборудование, относящееся к первому типу.

• Ранее мы рассматривали, как сделать стабилизатор напряжения 12 вольт

Принцип функционирования стабилизатора

Приняв решение создать самодельный стабилизатор, как на фото, нужно посмотреть во внутреннюю часть корпуса, которая состоит из определённых деталей. Принцип работы обычного прибора основан непосредственно на функционировании реостата, который увеличивает либо уменьшает сопротивление.

Кроме этого, предложенные модели имеют разнообразие функций, а также полностью могут обеспечить защиту технике от нежелательных перепадов скачущего напряжения в сети.

Оборудование классифицируется в зависимости от способов, применяемых для урегулирования тока. Так как величина является направленным продвижением частичек, соответственно влиять на неё можно механическим, либо импульсным методом.

Первый работает по закону Ома. Устройства, функционирование которых основано на нём, носят название линейные. В них включено несколько колен, совмещаемых посредством реостата.

Напряжение, которое подаётся на одну деталь, проходит посредством реостата, оказываясь подобным способом на другую, с которого передаётся потребителю.

Данного вида устройства дают возможность выставлять требуемые параметры тока максимально точно и вполне могут подвергнуться модернизации специальными узлами.

Однако недопустимо применять подобные стабилизаторы в сетях, где между током разница большая, поскольку они не обезопасят в полной мере от КЗ технику при перегрузках.

Варианты импульсные функционируют по методу амплитудной токовой модуляции. В цепи применяется выключатель, который её разрывает через необходимый период времени. Подобный подход даёт возможность накапливать необходимый ток в конденсаторе максимально равномерно, а по окончанию зарядки и затем на устройства.

Принцип работы

Каким же образом работает наш стабилизатор сетевого напряжения, который легко делается своими руками?

После того, как включается питание конденсатор С1 находится в разряженном состоянии, транзистор VT2 открыт, а VT2 является закрытым. Также закрытым является транзистор VT3. Именно через него будет подаваться ток на каждый светодиод и симисторный оптотрон.

Поскольку этот транзистор является закрытым, светодиоды не светятся, каждый симистор является закрытым и нагрузка отключена. В это время электрический ток проходит через резистор R1 и попадает в С1. Далее происходит зарядка этого конденсатора.

Интервал задержки длится всего лишь три секунды. За это время осуществляются все переходные процессы, и после окончания происходит срабатывание триггера Шмитта, основу которого составляют транзисторы VT1 и VT2.

Далее открывается третий транзистор и включается нагрузка.

Напряжение, которое выходит с третьей обмотки Т1, выпрямляется диодом VD2 и конденсатором С2. Далее ток проходит через делитель R13…14. Из R14 напряжение, уровень которого является пропорциональным количеству вольт в сети, входит в каждый неинвертирующий вход компараторов.

Количество компараторов равняется восьми и все они находятся на микросхемах DA2 и DA3. В этот же момент на инвертирующий вход каждого компаратора входит постоянный образцовый ток. Его подают резисторные делители R15…23.

После этого в игру вступает контроллер, который осуществляет обработку сигнала на входе у каждого компаратора.
