Как вычислить диаметр провода по его длине

Нагрузка (диаметр провода)

Расчет сечения кабельных изделий по токовой нагрузке необходимо производить для дальнейшей защиты их от перегрева. В случае, ели по проводникам проходит слишком большой электроток для их сечения, может произойти разрушение и оплавление изоляционного слоя. Предельно допустимая длительная токовая нагрузка – это количественное значение электротока, который сможет пропускать кабель достаточно долго без перегревов. Важно это знать. Для определения этого показателя изначально необходимо просуммировать мощности всех энергопотребителей. После этого произвести вычисления нагрузки по формулам:

I = P∑*Kи/U (однофазная сеть),

I = P∑*Kи/(√3*U) (трехфазная сеть),

Правила расчета по длине

Расчет сечения кабеля по длине предполагает, что владелец заранее определил, какое количество метров проводника потребуется для электропроводки. Таким методом пользуются, как правило, в бытовых условиях. Для расчета потребуются такие данные:

  • L – длина проводника, м. Для примера взято значение 40 м.
  • ρ – удельное сопротивление материала (медь или алюминий), Ом/мм2·м: 0,0175 для меди и 0,0281 для алюминия.
  • I – номинальная сила тока, А.

Шаг 1. Определить номинальную силу тока по формуле:

I = (P · Кс) / (U · cos ϕ) = 8000/220 = 36 А,

где P – мощность в ваттах (суммарная всех приборов в доме, для примера взято значение 8 кВт), U – 220 В, Кс – коэффициент одновременного включения (0,75), cos φ – 1 для бытовых приборов. В примере получилось значение 36 А.

Шаг 2. Определить сечение проводника. Для этого нужно воспользоваться формулой (2):

R = ρ · L/S.

dU = 0,05 · 220 В = 11 В.

Потери напряжения dU = I · R, отсюда R = dU/I = 11/36 = 0,31 Ом. Тогда сечение проводника должно быть не меньше:

S = ρ · L/R = 0,0175 · 40/0,31 = 2,25 мм2.

В случае с трехжильным кабелем площадь поперечного сечения одной жилы должна составить 0,75 мм2. Отсюда диаметр одной жилы должен быть не менее (√S/ π) · 2 = 0,98 мм. Кабель BBГнг 3×1,5 удовлетворяет этому условию.

Материалы проводников

Количество энергии, какую передает проводник, зависит от ряда факторов, главный из которых – это материал токопроводящих жил. Материалом жилок проводов и кабелей могут выступать следующие цветные металлы:

  • Алюминий. Дешевые и легкие проводники, что является их преимуществом. Им присуще такие отрицательные качества, как низкая электропроводность, склонность к механическим повреждением, высокое переходное электросопротивление окисленных поверхностей;
  • Медь. Наиболее популярные проводники, имеющие, по сравнению с другими вариантами, высокую стоимость. Однако им присуще малое электрическое и переходное на контактах сопротивление, достаточно высокая эластичность и прочность, легкость в спайке и сварке;
  • Алюмомедь. Кабельные изделия с жилами из алюминия, которые покрыты медью. Им свойственна чуть меньшая электропроводность, чем у медных аналогов. Также им присуще легкость, среднее сопротивление при относительной дешевизне.

Некоторые способы определения сечения кабелей и проводов будут зависеть именно от материала их жильной составляющей, который напрямую влияет на пропускную мощность и силу тока (метод определения сечения жил по мощности и току).

Выбор толщины кабеля и автоматического выключателя, исходя из потребляемой мощности и тока.

Ниже — таблица выбора сечения кабеля, исходя из известной мощности или тока. А в правом столбце — выбор автоматического выключателя, который ставится в этот кабель.

Макс. мощность,
кВт
Макс. ток нагрузки,
А
Сечение
кабеля, мм2
Ток автомата,
А

1
4. 5
1
4-6

2
9. 1
1. 5
10

3
13. 6
2. 5
16

4
18. 2
2. 5
20

5
22. 7
4
25

6
27. 3
4
32

7
31. 8
4
32

8
36. 4
6
40

9
40. 9
6
50

10
45. 5
10
50

11
50. 0
10
50

12
54. 5
16
63

13
59. 1
16
63

14
63. 6
16
80

15
68. 2
25
80

16
72. 7
25
80

17
77. 3
25
80

В этой таблице данные приведены для следующего случая.

— Одна фаза, напряжение 220 В

— Температура окружающей среды +30 С

— Прокладка в воздухе или коробе (в закрытом пространстве)

— Провод трехжильный, в общей изоляции (кабель)

— Используется наиболее распространенная система TN-S с отдельным проводом заземления

— Достижение потребителем максимальной мощности — крайний, но возможный случай. При этом максимальный ток может действовать длительное время без отрицательных последствий.

В том случае, если температура окружающей среды будет больше хотя бы на 20 C, или в жгуте будет находиться несколько кабелей, то рекомендуется выбрать большее сечение.

Еще важно знать какой кабель вы покупаете. Некоторые производители занижают сечение жил в кабеле, чтобы сэкономить средства и время. Существует ряд компаний делающих такие провода(перечислять их я не буду).

Но есть и такие, которые делают качественные, но дорогие провода. На это стоит обратить максимальное внимание.

Электроток (диаметр провода)

Довольно часто можно встретить ситуацию, когда мощность электрооборудования и техники владельцу не известна по причине отсутствия этой характеристики в документации или утере необходимых документов, этикеток. Выход всегда есть. Для данной ситуации он таков – произвести расчет по формуле самостоятельно. Мощность определяется по формуле:

P = U*I,

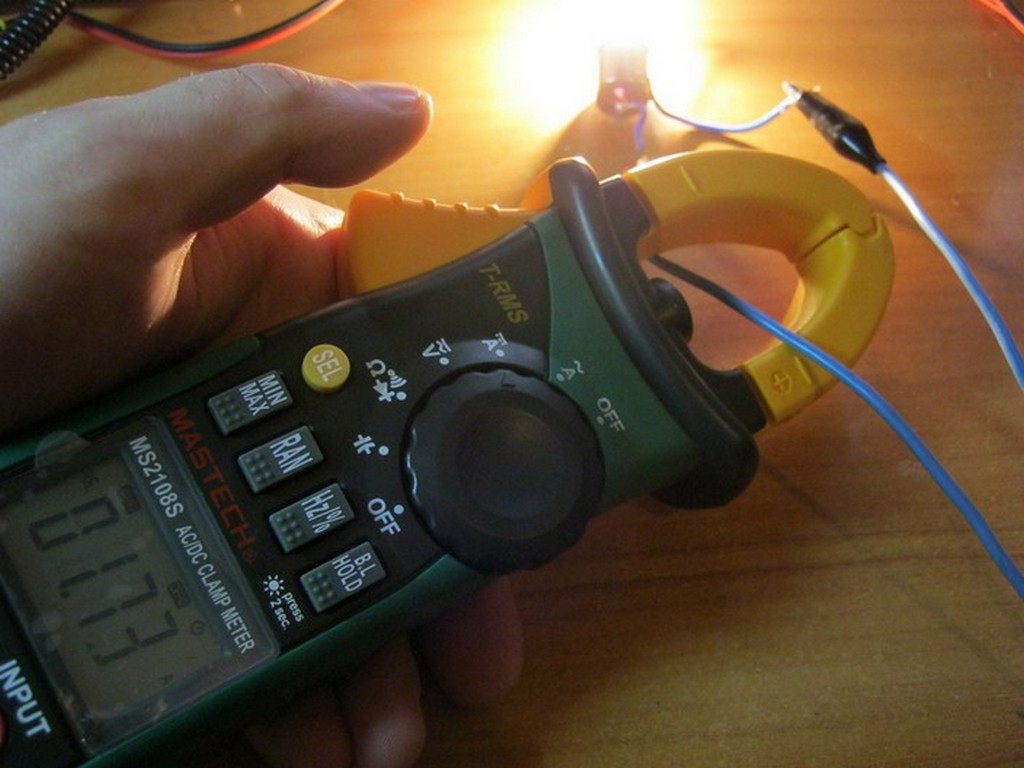

Когда неизвестна сила электротока, то ее можно измерить контрольно-измерительными приборами: амперметром, мультиметром, токоизмерительными клещами.

После определения потребляемой мощности и силы электротока можно посредством нижеприведенной таблицы узнать необходимое сечение кабеля.

Расчет сечения проводов.

В науке не используется понятие «толщина» провода. В литературных источниках используется терминология – диаметр и площадь сечения. Применимо к практике, толщина провода характеризуется площадью сечения.

Довольно легко рассчитывается на практике сечение провода. Площадь сечения вычисляется с помощью формулы, предварительно измерив его диаметр (можно измерить с помощью штангенциркуля):

Формула расчета

Вычислить площадь сечения электрического провода можно разными способами в зависимости от его типа. Для всех
случаев применяется единая формула расчета сечения кабеля по диаметру. Она имеет следующий вид:

D – диаметр жилы.

Диаметр жилы обычно указывается на оплетке провода или на общем ярлыке с другими техническими характеристиками. При необходимости определить это значение можно двумя способами: с применением штангенциркуля и вручную.

Первым способом измерить диаметр жилы очень просто. Для этого ее необходимо очистить от изоляционной оболочки,
после чего воспользоваться штангенциркулем. Значение, которое он покажет, и есть диаметр жилы.

Если провод многожильный, необходимо распустить пучок, пересчитать проволоки и измерить штангенциркулем только
одну из них. Определять диаметр пучка целиком смысла нет – такой результат будет некорректным из-за наличия
пустот. В этом случае формула расчета сечения будет иметь вид:

D – диаметр жилы;

а – количество проволок в жиле.

При отсутствии штангенциркуля диаметр жилы можно определить вручную. Для этого ее небольшой отрезок необходимо
освободить от изоляционной оболочки и намотать на тонкий цилиндрический предмет, например, на карандаш. Витки
должны плотно прилегать друг к другу. В этом случае формула вычисления диаметра жилы провода выглядит так:

L – длина намотки проволоки;

N – число полных витков.

Чем больше длина намотки жилы, тем точнее получится результат.

Порядок расчета сечения по мощности

В общем виде расчет сечения кабеля по мощности происходит в 2 этапа. Для этого потребуются следующие данные:

  • Суммарная мощность всех приборов.
  • Тип напряжения сети: 220 В – однофазная, 380 В – трехфазная.
  • ПУЭ 7. Правила устройства электроустановок. Издание 7.
  • Материал проводника: медь или алюминий.
  • Тип проводки: открытая или закрытая.

Шаг 1. Потребляемую мощность электроприборов можно найти в их инструкции или же взять средние характеристики. Формула для расчета общей мощности:

где P1, P2 и т. – мощность подключаемых приборов, Кс – коэффициент спроса, который учитывает вероятность включения всех приборов одновременно, Кз – коэффициент запаса на случай добавления новых приборов в доме. Кс определяется так:

  • для 3-4 – 0,8;
  • для 5-6 – 0,75;

Кз в расчете кабеля по нагрузке имеет смысл принять как 1,15-1,2. Для примера можно взять общую мощность в 5 кВт.

Шаг 2. На втором этапе остается по суммарной мощности определить сечение проводника. Для этого используется таблица расчета сечения кабеля из ПУЭ. В ней дана информация и для медных, и для алюминиевых проводников. При мощности 5 кВт и закрытой однофазной электросети подойдет медный кабель сечением 4 мм2.

Расчёт для многожильного провода

Многожильный провод (многопроволочный) представляет собой свитые вместе одножильные проволоки. Кто хоть немного дружит с математикой, тот прекрасно понимает, что необходимо посчитать количество этих проволочек в многожильном проводе. После этого измеряется сечение одной тонкой проволочки и умножается на их общее количество. Рассмотрим следующие варианты.

Расчёт с помощью штангенциркуля

Измерение проводится штангенциркулем с обычной шкалой (или микрометром). У опытных мастеров этот инструмент всегда находится под рукой, но не все же профессионально занимаются электрикой.

Для этого на примере кабеля ВВГнг разрежьте ножом толстую оболочку и разведите жилы в разные стороны.

Потом выберете одну жилу и зачистите ножом или ножницами. Далее произведите замер этой жилы. Должен получиться размер 1,8 мм. В качестве доказательства правильности измерения обратитесь к расчетам.

Полученная в результате вычисления цифра 2,54 мм² – это фактическое сечение жилы.

Измерение с помощью ручки или карандаша

Если у вас не оказалось под рукой штангенциркуля, то можно воспользоваться подручными методами, используя карандаш и линейку. Сначала возьмите измеряемый провод, зачистите его и намотайте на карандаш или ручку так, чтобы витки ложились вплотную друг другу. Чем больше витков, тем лучше. Теперь подсчитаем количество намотанных витков и измерим их общую длину.

К примеру, получилось 10 витков с общей длиной намотки 18 мм. Нетрудно подсчитать диаметр одного витка, для этого общую длину делим на количество витков.

В результате всех производимых расчётов по формуле получите искомый диаметр жилы. В этом случае он составляет 1,8 мм. Так как диаметр одной жилы известен, то нетрудно посчитать сечение всего провода ВВГнг по известной уже формуле. Можно заметить, что результаты получились равными.

Использование таблиц

Как можно узнать и измерить сечение кабеля, если под рукой не оказалось ни штангенциркуля, ни линейки, ни микрометра. Вместо того чтобы ломать себе голову над сложными математическими формулами, достаточно вспомнить, что есть уже готовые таблицы значений для измерения сечения кабеля. Существуют, конечно, очень сложные таблицы с множеством параметров, но, в принципе, для начала достаточно воспользоваться самой простой из двух колонок. В первой колонке вписывается диаметр проводника, а во второй колонке приводятся готовые значения сечения провода.

Таблица сечения проводя для закрытой проводки

Существует и другой «приблизительный» метод, который не требует измерения толщины отдельных проводков. Можно просто измерить сечение (диаметр) всего толстого свитка. Таким методом обычно пользуются опытные электрики. Они могут узнать сечение кабеля как «на глаз», так и с помощью инструментов.

Расчет сечения кабеля по диаметру. Вариант № 1

Определить сечение кабеля возможно по диаметру жилы. На практике чаще всего замеряют диаметр жилы без изоляции штангенциркулем или микрометром. Чтобы вспомнить, как работать со штангенциркулем при измерении диаметра жилы посмотрите рис

Зная диаметр жилы, достаточно легко определить сечение кабеля. Для этого нужно воспользоваться формулой сечения кабеля, которая совпадает с обычной школьной формулой расчета площадки круга (рис

Рис. 2 Формула расчета сечения кабеля

Пример расчета сечения:

На склад поступил 3-х жильный кабель ВВГнг без маркировки с диаметром жилы 5,6 мм. Определим сечение кабеля ВВГНг по диаметру:
Sкр=3,14*5,6^2/4=24,6 мм2

Ближайшее стандартное сечение 25мм2. Таким образом, на склад поставлен кабель ВВГнг 3х25.

Что делать, если фактическое сечение не совпадает с указанным в маркировке?

У производителей кабеля также существуют свои допуски относительно сечения жил кабеля. Эти допуски регламентируются ГОСТ 22483-77, в соответствии с которым сечение жилы должно соответствовать указанному в ГОСТ электрическому сопротивлению.

Например, для кабеля ВВГ (класс гибкости жил 1) диапазон диаметров жилы, соответствующих ГОСТ, рассчитан и приведен в таблице ниже:

Номинальное сечение, мм2

Max. диаметр жилы, мм

Min. диаметр жилы исходя из max сопротивления по ГОСТ 22483-77, мм

0,5

0,80

0,78

0,75

0,98

0,95

1

1,13

1,10

1,5

1,38

1,35

2,5

1,78

1,72

3

1,95

1,90

4

2,26

2,18

5

2,52

2,45

6

2,76

2,67

8

3,19

3,12

10

3,57

3,46

25

5,64

5,49

35

6,68

6,47

50

7,98

7,52

70

9,44

9,04

95

11,00

10,65

120

12,36

11,97

150

13,82

13,29

185

15,35

14,87

240

17,49

17,05

Подробнее об этом в нашей статье — Заниженное сечение кабеля. Допустимые нормы занижения сечения

Расчет сечения жилы — однопроволочной, многопроволочной, секторной

Так как жилы в кабеле бывают разного исполнения, то и способы определения сечения будут немного отличаться. Кабельные жилы могут быть монолитными или многопроволочными, или иметь, например, секторную форму.

Если вам необходимо измерить сечение однопроволочного кабеля (кабели 1-го класса гибкости, типа ПВ-1), то достаточно измерить диаметр жилы и рассчитать сечение по формуле площади круга.

Если необходимо найти сечение многопроволочного кабеля (типа КГ или ПВ-3), то нужно измерить диаметр и рассчитать сечение отдельной проволочки в жиле, а получившееся значение умножить на количество проволочек.

ИНТЕРЕСНО

Определить диаметр проволок жилы можно даже без специальных измерительных приборов. Для этого достаточно обычной ручки или карандаша и линейки.

При необходимости определить сечение секторной жилы достаточно знать высоту (радиус сектора) и угол сектора, который определяется в зависимости от количества жил в кабеле: 3-х жильный – угол сектора 120 , 4-х жильный – 90, 5-и жильный – 72, 6-ти жильный 60. Далее сечение вычисляется по формуле площади сектора.

Также существуют  специальные таблицы сечения секторных жил по высоте и ширине сектора или по периметру сектора.

ВАЖНО

Как правило кабели с секторными жилами бывают только от 3-х до 6-и жил в диапазоне сечений от 25 до 400 мм2.

О выборе марки кабеля для домашней электропроводки

Делать квартирную электропроводку из алюминиевых проводов на первый взгляд кажется дешевле, но эксплуатационные расходы из-за низкой надежности контактов со временем многократно превысят затраты на электропроводку из меди. Рекомендую делать проводку исключительно из медных проводов! Алюминиевые провода незаменимы при прокладке воздушной электропроводки, так как они легкие и дешевые и при правильном соединении служат надежно продолжительное время.

А какой провод лучше использовать при монтаже электропроводки, одножильный или многожильный? С точки зрения способности проводить ток на единицу сечения и монтажа, одножильный лучше. Так что для домашней электропроводки нужно использовать только одножильный провод. Многожильный допускает многократные изгибы, и чем тоньше в нем проводники, тем он более гибкий и долговечнее. Поэтому многожильный провод применяют для подключения к электросети нестационарных электроприборов, таких как электрофен, электробритва, электроутюг и все остальных.

После принятия решения по сечению провода встает вопрос о марке кабеля для электропроводки. Тут выбор не велик и представлен всего несколькими марками кабелей: ПУНП, ВВГнг и NYM.

Кабель ПУНП с 1990 года, в соответствии с решением Главгосэнергонадзора «О запрете применения проводов типа АПВН, ППБН, ПЕН, ПУНП и др. , выпускаемых по ТУ 16-505. 610-74 вместо проводов АПВ, АППВ, ПВ и ППВ по ГОСТ 6323-79*» к применению запрещен.

Кабель ВВГ и ВВГнг – медные провода в двойной поливинилхлоридной изоляции, плоской формы. Предназначен для работы при температуре окружающей среды от −50°С до +50°С, для выполнения проводки внутри зданий, на открытом воздухе, в земле при прокладке в тубах. Срок службы до 30 лет. Буквы «нг» в обозначении марки говорят о негорючести изоляции провода. Выпускаются двух-, трех- и четырехжильные с сечением жил от 1,5 до 35,0 мм2. Если в обозначении кабеля перед ВВГ стоит буква А (АВВГ), то жилы в проводе алюминиевые.

Кабель NYM (его российский аналог – кабель ВВГ), с медными жилами, круглой формы, с негорючей изоляцией, соответствует немецкому стандарту VDE 0250. Технические характеристики и область применения, практически одинаковые с кабелем ВВГ. Выпускаются двух-, трех- и четырехжильные с сечением жил от 1,5 до 4,0 мм2.

Как видите, выбор для прокладки электропроводки не велик и определяется в зависимости от того, какой формы кабель более подходит для монтажа, круглой или плоской. Кабель круглой формы удобнее прокладывается через стены, особенно если делается ввод с улицы в помещение. Понадобится просверлить отверстие чуть больше диаметра кабеля, а при большей толщине стены это становится актуальным. Для внутренней проводки удобнее применять плоский кабель ВВГ.

При прокладке квартирной электропроводки, как правило, возникает вопрос и о выборе автоматического выключателя, или, как его часто называют, автомата. Этот вопрос и о выборе счетчика, УЗО, дифференциального автомата подробно освещен в статье сайта «Об электрическом счетчике, УЗО и автоматах защиты».

Определение сечения многожильного провода

Многожильные провода содержат внутри себя множество тонких проводков. Как же определить сечение провода в таком случае? Некоторые «умельцы» скручивают все проводки в одну тугую скрутку, замеряют ее штангенциркулем и по найденному диаметру высчитывают сечение.

Диаметр многожильных проводов

Но это совершенно неправильный подход. К данному варианту подойдет только микрометр. Чтобы измерить сечение многожильного проводника необходимо замерить диаметр одного мелкого провода. Получив результат сечения одного проводка, следует сосчитать количество остальных, после умножить сечение одного провода на общее число проводков. Только в такой последовательности действий сечение многожильного провода будет иметь верные параметры.

Таблицы для выбора подходящего проводника

Удобным и практичным вариантом подбора нужного провода (кабеля) является пользование специальными таблицами, где обозначены диаметры и сечения относительно мощностей и/или проводимых токов.

Наличие такой таблицы под рукой – легкий и простой способ быстро определиться с проводником под требуемую электрическую установку. Определение нужных значений посредством классической таблицы – один из наиболее удобных способов выбора требуемого проводника при производстве монтажных работ. Учитывая, что традиционными проводниками электротехнического монтажа выступают продукты с медными или алюминиевыми жилами, существуют таблицы для обоих видов металлов.

Также табличными данными зачастую представлены значения для напряжения 220 вольт и 380 вольт. Плюс, учитываются значения условий монтажа – закрытая или открытыя проводка. Фактически получается, что на одном листе бумаги или на картинке, загруженной в смартфон, содержится объёмная техническая информация, которая позволяет обойтись без отмеченных выше математических (линейные) расчетов.

Более того, многие производители кабельной продукции, чтобы упростить покупателю выбор нужного проводника, к примеру, под установку розеток, предлагают таблицу, в которой внесены все нужные значения. Останется только определить, какая нагрузка планируется на конкретную электроточку и каким образом будет выполнен монтаж, и на основании этой информации подобрать правильный провод с медными или алюминиевыми жилами.

Примеры таких вариантов расчета диаметра провода по сечению приведены в таблице, где рассмотрены варианты для медных и алюминиевых жил, а также способы укладки проводки – открытый или скрытый тип. Из первой таблицы можно определить показатель сечения по мощности и току.

Таблица соответствия сечения диаметру медных и алюминиевых жил в зависимости от условий монтажа:

Мощность, ВтТок, АМедная жила проводникаАлюминиевая жила проводникаОткрытый типЗакрытый типОткрытый типЗакрытый типS, мм²D, ммS, мм²D, ммS, мм²D, ммS, мм²D, мм1000,430,090,330,110,370,120,400,140,432000,870,170,470,220,530,250,560,290,613001,300,260,580,330,640,370,690,430,744001,740,350,670,430,740,500,800,580,865002,170,430,740,540,830,620,890,720,967503,260,650,910,821,020,931,091,091,1810004,350,871,051,091,181,241,261,451,3615006,521,301,291,631,441,861,542,171,6620008,701,741,492,171,662,481,782,901,92250010,872,171,662,721,863,111,993,622,15300013,042,611,823,262,043,732,184,352. 35350015,223,041,973,802,204,352,355,072,54400017,393,482,104,352,354,972,525,802,72450019,573,912,234,892,505,592,676,522,88500021,744,352,355,432,636,212,817,253,04600026,095,222,586,522,887,453,088,703,33700030,436,092,787,613,118,703,3310,143,59800034,786,962,988,703,339,943,5611,593,84900039,137,833,169,783,5311,183,7713,044,081000043,488,703,3310,873,7212,423,9814,494,30

Кроме того, существует стандарт сечений и диаметров, распространяемый на круглые (фасонные) неуплотненные и уплотненные токопроводящие жилы кабелей, проводов, шнуров. Эти параметры регламентирует ГОСТ 22483-2012. Под стандарт подпадают кабели из медной (медной луженой), алюминиевой проволоки без металлического покрытия или с металлическим покрытием.

Медные и алюминиевые жилы кабелей и проводов стационарной укладки разделяют по классам 1 и 2. Провода, шнуры, кабели нестационарной и стационарной укладки, где требуется повышенная степень гибкости на монтаже, разделяются на классы от 3 до 6.

Таблица соответствия по классам для кабельных (проводных) медных жил:

Номинальное сечение жилы, мм²Максимально допустимый диаметр медных жил, ммоднопроволочных(класс 1)многопроволочных(класс 2)многопроволочных(класс 3)многопроволочных(класс 4)гибких(классы 5 и 6)0,05–––0,35–0,08–––0,42–0,12–––0,55–0,20–––0,65–0,35–––0,9–0,50,91,11,11,11,10,751,01,21,21,31,31,01,21,41,51,51,51,2––1,61,6–1,31,51,71,81,81,82,0––1,92,0–2,51,92,22,42,52,63,0––2,52,6–42,42,72,83,03,25––3,03,2–62,93,33,94,03,98––4,04,2–103,74,24,75,05,1164,65,36,16,16,3255,76,67,87,87,8356,77,99,19,19,2507,89,111,611,611,0709,411,013,713,713,19511,012,915,015,015,112012,414,517,117,217,015013,816,218,919,019,0185–18,020,022,021,0240–20,623,028,324,0300–23,126,234,527,0400–26,134,847,231,0500–29,243,5–35,0625–33,0–––630–33,2––39,0800–37,6–––1000–42,2–––

Для алюминиевых проводников и кабелей ГОСТом 22483-2012 также предусмотрены параметры номинального сечения жилы, которые отвечают соответствующему диаметру, зависящему от класса жилы. Более того, согласно этому же ГОСТу, указанные диаметры можно использовать для медного проводника класса 1, если требуется вычислить его минимальный диаметр.

Таблица соответствия по классам для кабельных (проводных) алюминиевых жил:

Номинальное сечение жилы, мм²Диаметр круглых жил (алюминиевых), ммКласс 1Класс 2минимальныймаксимальныйминимальныймаксимальный164,14,64,65,2255,25,75,66,5356,16,76,67,5507,27,87,78,0708,79,49,310,29510,311,011,012,012011,612,412,513,515012,913,813,915,018514,515,415,516,824016,717,617,819,230018,819,820,021,6400––22,924,6500––25,727,6625––29,032,0630––29,332,5

Дополнительные рекомендации по выбору типа проводов и кабелей для обустройства электрических сетей в квартире и доме приведены в статьях:

  • Какой провод использовать для проводки в доме: рекомендации по выбору
  • Каким кабелем делать проводку в деревянном доме: виды негорючего кабеля и его безопасная укладка
  • Какой кабель использовать для проводки в квартире: обзор проводов и выбор лучшего варианта

Токопроводящие жилы кабелей, проводов и шнуров из медной, медной луженой и алюминиевой проволоки с металлическим покрытием или без него соответствуют ГОСТ22483-77.

По гибкости медные и алюминиевые жилы подразделяют на классы:

1, 2 класс — жилы предназначены для кабелей и проводов стационарной прокладки.

3-6 класс — жилы предназначены для использования в кабелях, проводах и шнурах повышенной гибкости и виброустойчивости. Медные и алюминиевые жилы силовых кабелей для стационарной прокладки с пропитанной бумажной и пластмассовой изоляцией на номинальное переменное напряжение до 10 кВ могут быть одно- и многопроволочными, круглыми и секторными. Секторные многопроволочные жилы изготовляют сечением:

— от 25 до 70 мм2 из 6 параллельных проволок и один повив из 12 проволок одинакового диаметра;

— от 70 до 120 мм2 из скрученной семипроволочной заготовки, 2-х параллельных проволок и повива из 15 и 21 проволок одинакового диаметра. Скрученная заготовка может быть заменена круглой проволокой такого же сечения, а скрученная заготовка и две параллельные проволоки — сплошным сектором. Таблица 1. Диаметр проволоки, число проволок и расчетный диаметр жил 1 и 2 классов (ГОСТ 22483-77)

Номинальное сечение жилы, мм2
Класс 1
Класс 2

Диаметр проволоки, мм
Число проволок в жиле
Расчетный диаметр жилы, мм
Диаметр проволоки, мм
Число проволок в жиле
Расчетный диаметр жилы, мм

Круглой
Фасонной

медная
алюм. медная
алюм. медная
алюм. медная
алюм. 0,03
0,2
1

0,2

0,05
0,26
1

0,26

0,08
0,32
1

0,32

0,12
0,42
1

0,42

0,2
0,52
1

0,52

0,35
0,68
1

0,68

0,5
0,8
1

0,8
0,3
7

0,9

0,75
0,95

0,97
0,37
7

1,11

1
1,13
1

1,13
0,4
7
7

1,2

1,2
1,2
1
1
1,2
0,45
7
7

1,36

1,5
1,38
1
1
1. 38
0,5
7
7
6

1,5

2
1,6
1
1
1. 6
0,6
7
7
6

1,8

2,5
1,78
1
1
1,78
0,67
7
7
6

2,01

3
1,95
1
1
1,95
0,79
7
7
6

2,37

4
2,25
1
1
2,25
0,85
7
7
6

2,55

5
2,52
1
1
2,52
0,95
7
7
6

2,85

6
2,76
1
1
2,76
1,04
7
7
6

3. 12

8
3,2
1
1
3,2
1,21
7
7
6

3,63

10
3,57
1
1
3,57
1,35
7
7
6

4,05

16
4,5
1
1
4,5
1,7
7
7
6
6

5,1

1,04
19

5,2

25
5,65
1
1
5,65
2,14
7
7
6
6
6
6
6,42

1,35
19

6,75

35
6,6
1
1
6,6
2,52
7
7
6
6
6
6
7,56

1,53

7,65

1,1
37

7,71

50
8
1
1
8
1,78
19
19
6
6
6
6
8,9

3,02
7

9,06
1,53
27

70
9,42
1
1
9,42
2,14
19
19
12
12
12
12
10,7

3,55
7

10,65
1,53
37

10,8

1,2
61

10,7

95
10,96
1
1
10,96
2,25
19
19
15
15
15
15
12,6

1,78
37

12,6

1,4
61

13,1

120
12,28
1
1
12,28
2,03
37
37
18
18
18
18
14,21

2,85
19

14,25
1,6
61

14,2

150
13,68
1
1
13,68
2,25
37
27
18
18
18
18
15,75

3,2
19
1
16
1,78
61

16,1

185
2,52
37
1
15,2
37
37
30
30
30
30
30
17,64

240
17,3

1
17,3
2,25
61
61
34
30
34
30
20,25

2,85
37
37
19,95

300
3,2
37
37
22,4
2,52
61
61
34
30
34
30
22,68

400
3,72
37
37
26,04
2,85
61
61
53
53
53
53
22,65

500
4,11
37
37
28,77
3,2
61
61
53
53
53
53
28,8

3,2
61
61
28,8
2,61
91

28,71

625
3,61
61
61
32,49
2,51
127

53
53
53
53
32,63

800
4,1
61
61
36. 9
3,24
91

53
53

36,74

3,34
91
91
36,74
2,85
127

37,05

1000
3,2
127
127
41,6
3,2
127

53
53

41,6

ГОСТ 22483-77 не распространяется на жилы неизолированных проводов для воздушных линий электропередач, жилы маслонаполненных кабелей, внутренние проводники радиочастотных кабелей, жилы кабелей связи и обмоточных проводов.

Таблица 2. Диаметр проволоки, число проволок и расчетный диаметр жил 3, 4, 5 и 6 классов (ГОСТ 22483-77)

Номинальное сечение жилы, мм2
Класс 3
Класс 4
Класс 5
Класс 6

Диаметр проволоки, d, не менее
Число проволок в жиле, n
Расчетный диаметр жилы, мм
Диаметр проволоки, d, не менее
Число проволок в жиле, n
Расчетный диаметр жилы, мм
Диаметр проволоки, d, не менее
Число проволок в жиле, n
Расчетный диаметр жилы, мм
Диаметр проволоки, d, не менее
Число проволок в жиле, n
Расчетный диаметр жилы, мм

0,03

0,08
7
0,24
0,05
16
0,24

0,05

0,1
7
0,3
0,08
10
0,32
0,05
27
0,31

0,08

0,12
7
0,36
0,08
16
0,38
0,05
40
0,37

0,08

0,1
10
0,4

0,12

0,15
7
0,45
0,1
15
0,47
0,08
24
0,48

0,2

0,2
7
0,6
0,12
19
0,6
0,1
26
0,62

0,08
37
0,56

0,35

0,26
7
0,78
0,12
30
0,77
0,1
45
0,82

0,15
19
0,75

0,5
0,33
7
0,98
0,3
7
0,9
0,2
16
0,94
0,15
28
0,96

0,75
0,38
7
1,15
0,3
11
1,25
0,2
24
1,2
0,15
42
1,2

0,23
19
1,15

1
0,43
7
1,3
0,3
14
1,32
0,2
32
1,34
0,15
56
1,31

0,26
19
1,3

1,2
0,45
7
1,36
0,41

0,26

0,16

1,5
0,53
7
1,6
0,4
12
1,66
0,26
28
1,88
0,15
85
2,03

0,32
19
1,6

2
0,61
7
1,83
0,43

0,26

0,16

2,5
0,69
7
2,08
0,4
20
2,12
0,25
50
2,1
0,15
140
2,39

0,42
19
2,1
0,26
49
2,34

3
0,79
7
2,38
0,53

0,31

0,16

4
0,87
7
2,62
0,5
20
2,65
0,3
56
2,97
0,15
228
3,11

0,32
49
2,88

5
0,59
19
2,94
0,53

0,31

0,21

6
0,65
19
3,2
0,5
30
3,21
0,3
84
3,74
0,2
189
3,69

0,4
49
3,60

8
0,87

0,53

0,41

0,21

10
0,82
19
4
0,5
49
4,5
0,4
80
5,28
0,2
324
5,1

1,04
12
4,32
0,6
56
5,94
0,37
91
4,9

16
1,04
19
5,2
0,64
49
5,76
0,3
224
6,03
0,2
513
6,15

0,4
126
6,15

0,49
84
6,1

25
1,35
19
6,75
0,8
49
7,2
0,4
196
7,78
0,2
783
7,88

0,6
84
7,47
0,3
342
7,5

0,5
126
7,5

35
1,53
19
7,65
0,67
98
8,86
0,49
189
9,04

1,1
37
7,7
0,58
133
8,7
0,4
276
9,96
0,2
1107
9,84

0,3
486
9,23

50
1,53
27
9,41
0,67
144
11,54
0,49
266
10,8
0,3
402
11,35

1,3
37
9,1
0,68
140
10,8
0,4
396
11,62

70
1,53
37
10,71
0,68
189
10,2
0,58
266
12,79
0,3
999
12,92

1,2
61
10,8
0,67
192
11,07
0,5
360
13,25

95
1,78
37
12,46
0,8
189
14,76
0,58
361
14,5
0,3
1332
14,7

1,4
61
12,6
0,67
266
14,77
0,5
475
15,38

120
1,6
61
14,4
0,77
266
16,98
0,5
608
16,75
0,3
1702
17,12

0,67
342
16,75

150
1,78
61
16,02
0,85
266
18,74
0,5
756
19,71
0,3
2109
18,9

0,68
405
19,66

185
1,6
91
17,6
0,85
330
22,61
0,5
925
21,53
0,3
2590
20,37

0,64
570
20,51

240

0,85
420
24,03
0,5
1221
23,45
0,3
3360
23,72

0,64
732
23,9

300

0,85
518
26,24
0,5
1525
27,68
0,3
1270
26,19

0,64
912
26,08

400

0,85
672
30,55
0,5
2013
30,15

0,68
1083
30,6

500

0,85
854
33,74
0,6
1769
34,61

О нас

Интернет-магазин по продаже кабельно-проводниковой продукции Кабель-М предлагает купить кабель и провод по цене, которую можно сравнить с ценами производителя.

Полезное

Когда сечение известно, можно определить значения допустимых мощности и тока для медного или алюминиевого провода. Таким образом удастся выяснить, на какие параметры нагрузки рассчитана токопроводящая жила. Для этого понадобится таблица зависимости сечения от максимального тока и мощности.

Таблица значений мощности и тока от сечения для скрытой проводки при однофазной схеме подключения 220 В

Сечение жилы провода, мм2Диаметр жилы проводника, ммМедные жилы Алюминиевые жилы

Ток, АМощность, ВтТок, АМощность, Вт
0. 861300
0. 750. 98102200
11. 13143100
1. 38153300102200
21. 6194200143100
2. 78214600163500
42. 26275900214600
62. 76347500265700
103. 575011000388400
164. 5180176005512100
255. 64100220006514300

Как видим из таблицы, сечение жил зависит кроме нагрузки и от материала, из которого изготовлен провод.

Таблица значений мощности и тока от сечения для скрытой проводки при трёхфазной схеме подключения 380 В

Сечение жилы провода, мм2Диаметр жилы проводника, ммМедные жилы Алюминиевые жилы

Ток, АМощность, ВтТок, АМощность, Вт
0. 862250
0. 750. 98103800
11. 13145300
1. 38155700103800
21. 6197200145300
2. 78217900166000
42. 262710000217900
62. 763412000269800
103. 5750190003814000
164. 5180300005520000
255. 64100380006524000

Оцените автора
Спектр Ремонта
Добавить комментарий
