Как выбрать реле под давлением без гидроакумулятора и как подключить его к насосу?

Схема подключения гидроаккумулятора к насосу и системе водоснабжения

Установка гидроаккумулятора для систем индивидуального водоснабжения своими руками производится вместе с автоматикой и переходниками, к которым относятся коммутирующий пятивходовой штуцер, манометр для настройки и контроля, коммутирующее гидравлическое реле. При использовании в водозаборе скважинного глубинного электронасоса обвязка для скважины включает в себя реле сухого хода и обратный клапан, если он отсутствует в насосном агрегате.

Если в водопроводной магистрали используется поверхностный центробежный электронасос, то практичнее и дешевле приобрести готовую смонтированную насосную станцию, чем проводить монтаж элементов системы самостоятельно.

Рис. 4 Бачок расширительный в станции

Так нужен ли гидроаккумулятор?

Решение вопроса о необходимости применения гидробака или об отказе от него должен принимать владелец дома. Необходимо взвесить все «за» и «против», просчитать возможный расход воды и потребность в ее бесперебойной подаче. Если в месте, где решается этот вопрос, проживает не более трех человек, есть необходимость полива огорода, предусмотрен летний душ и есть бассейн, то при таком расходе гидроаккумулятор можно не устанавливать. Если людей живет больше, в семье есть дети и много точек водоразбора, то монтаж гидробака необходим.

Блок управления НС без гидробака

Подключаем реле к водяной магистрали

Подключать реле давления к воде нужно в первую очередь, а к электричеству во вторую. Настройка реле — это самый последний, третий этап.

Предположим, все сложилось замечательно и мы нашли тот кусочек трубы с резьбой, к которой надо прикрутить реле давления. Вы умеете делать надежные резьбовые соединения? Если да, то хорошо. Если нет, то придется потренироваться. Сейчас есть в продаже нить Тангит Унилок. Это довольно симпатичная и удобная штука. Она удобнее льна для уплотнения резьбовых водопроводных соединений, но стоит довольно дорого. будем пользоваться ей!

Порядок подключения реле давления к водяной магистрали для чайников (спецам можно не читать)

Итак, помолившись, приступаем. При уплотнении резьб льном или тангитом есть небольшие хитрости. Тангит наматывается, что очевидно, на резьбу, которая на трубке находится. Располагаем эту трубку концом, то есть торцом к себе. Получается, мы смотрим прямо на торец, на который будем накручивать что бы там ни было. Прикидываем примерно, сколько резьбы у нас будет использовано. Берем нить тангита и начинаем обматывать. Начинаем этот процесс не от торца, а к торцу, отступив от края на то расстояние, которое будет внутри гайки. На приведенной схеме я указал примерное положение, от которого надо начинать зеленой стрелкой. При наматывании тангита крутим нить по часовой стрелке (красная стрелка на схеме), глядя на торец трубы. Первая петля должна жестко закрепить нить. чтобы она не тянулась и не распускалась. Дальше действуем по инструкции к тангиту, то есть следим за тем, чтобы нить не ложилась внутрь канавок резьбы.

Наматывать нужно довольно равномерно и туго. Не стремитесь обмотать так, что получается целая опухоль из тангита. Вот тут реально нужен некоторый опыт. Мало намотать — плохо. Будет течь. Много — не накрутите гайку, сомнете нить и опять же будет течь. Не расстраивайтесь! Получится — хорошо. Нет — потренируетесь. Предположим обмотали. Начинаем накручивать реле

Накручиваем не спеша! очень медленно и осторожно. Сначала руками, но не долго

Как только почувствовали сопротивление, начинаем работать гаечным ключем. Первый признак, что все хорошо — это то, что по тангиту гайка накручивается не лишком легко. Наличие нити должно чувствоваться, но в меру. Внимательно следим за тем, как гайка реле накручивается. Если она накручивается на тангит — то это просто отлично. К сожалению, может получиться так, что вы увидите, что тангит под гайкой образует петли, сборится и вылезает из резьбы. Это плохо. В этом случае я предлагаю еще немного закрутить и, если ситуация с петлями ухудшается, то лучше реле открутить и всю намотку переделать. При этом резьбу лучше освободить от старой нити и сделать все начисто.

Предположим, все получилось, петель не было, или была одна маленькая, которая образовалась, когда мы уже все практически накрутили. Закручиваем тогда реле до конца. Но не слишком сильно! Переводим дух. Велика вероятность того, что все будет в порядке и течи не будет.

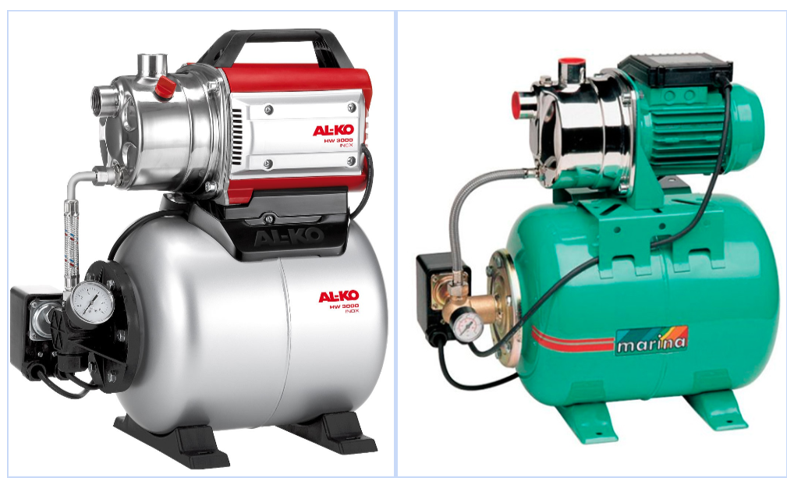

Преимущества и недостатки насосных станций с гидроаккумулятором

Если говорить о достоинствах, которыми обладает насос с гидроаккумулятором, то к наиболее значимым из них обычно относят следующие.

• В водопроводах, обслуживаемых насосными станциями с гидроаккумулятором, который всегда заполнен, обеспечивается постоянное наличие воды.
• Гидроаккумулятор для насосной станции, основным конструктивным элементом которого является мембрана, создающая требуемый напор жидкой среды в системе, обеспечивает подачу воды в трубопровод даже в тех случаях, когда не функционирует насос. Однако вода в трубопровод при неработающем насосе будет поступать только до того момента, пока она не закончится в емкости гидробака.
• Использование гидроаккумулятора позволяет исключить такое негативное явление, как гидроудар в трубопроводной системе.
• Насосы для воды, эксплуатируемые в комплекте с гидробаком, отличаются более длительным сроком службы, так как работают в более щадящем режиме, включаясь только в те моменты, когда уровень жидкости в гидроаккумуляторе падает до критической отметки.

Для обеспечения эффективной работы насосной станции, оснащенной гидроаккумулятором, очень важно, чтобы реле давления, которое на ней установлено, было правильно отрегулировано.

Для любой системы водоснабжения можно подобрать подходящий гидроаккумулятор

Среди недостатков насосных станций с гидробаком можно выделить следующие.

• Необходимо отвести приличную площадь для установки такого оборудования, что объясняется большими габаритами гидроаккумулятора.
• При выходе из строя реле давления площадка, на которой установлено такое оборудование, будет заливаться водой.
• Особенности устройства гидробака предполагают необходимость регулярного (раз в 2–3 месяца) стравливания воздуха из его емкости, что обеспечивает эффективность работы такого оборудования (устройство гидроаккумулятора предполагает наличие специального клапана для этой процедуры).

Какими преимуществами обладает готовый модуль автоматики

• Готовый модуль точно настраивается на взаимодействие с конкретным видом гидравлического оборудования.
• Гарантирован плавный пуск, а значит, исключена возможность гидроудара.
• Нет необходимости тратить время и силы на сборку модуля, настройку приборов и синхронизацию узлов, поскольку изготовитель уже об этом позаботился.

Минус у готового комплекта тоже есть – у потребителя отсутствует возможность подбора индивидуальных параметров для каждого элемента. Требования к размещению

К месту установки модуля должен быть обеспечен быстрый и беспрепятственный доступ. Наиболее оптимальное местонахождение автоматики – как можно ближе к источнику водоснабжения.

Чтобы добиться равномерного напора воды в разных точках и предупредить падение давления, автоматический модуль располагают поблизости от коллекторного узла.

Экономить на автоматике не стоит, так как именно с ее помощью поддерживается требуемое давление в водоснабжающей системе, обеспечивается бесперебойная подача воды, а насосное оборудование будет защищено от поломок.

И в каких случаях оправдана сборка насосной станции из разрозненных частей, которые можно купить в магазине.

Автоматика для водяных насосов

Помимо того, что автоматические насосы уже установлены для повышения эффективности насосных машин, они предназначены для включения и выключения агрегата без вмешательства человека, т. автоматически. Автоматически контролирует использование любого насосного устройства, независимо от типа и использования.

Автоматика для водной помпы

Так ли нужен гидроаккумулятор

Резонный вопрос: можно ли обойтись без гидроаккумулятора? В принципе, это возможно, но с обычным блоком автоматики насос будет включаться и выключаться очень часто, реагируя даже на незначительный расход воды. Ведь количество воды в напорном трубопроводе невелико, и малейший расход воды приведет к быстрому падению давления и такому же быстрому нарастанию его при включении насоса. Именно из-за того, чтобы насос не включался по каждому вашему «чиху», ставят гидроаккумулятор, хотя бы небольшой. Так как вода – вещество не сжимаемое, в гидроаккумулятор накачивают воздух, который, в отличие от воды, хорошо сжимается и выступает своеобразным демпфером, регулирующим накопление и расход воды. Если воздуха в гидроаккумуляторе нет или слишком мало, то и сжиматься будет нечему, то есть не будет накопления воды.

В идеале, емкость гидроаккумуляторов должна быть лишь немного меньше дебета вашего источника воды, и насос, в этом случае, будет включаться лишь при израсходовании какого-то, довольно приличного запаса воды, т. очень редко, но надолго. Но тогда это будет очень дорогая по стоимости.

Сейчас в продаже появились насосные станции с улучшенными блоками автоматики со встроенной защитой от сухого хода, которые плавно запускают и останавливают насос, регулируют его мощность в зависимости от заданного давления. Считается, что гидроаккумулятор, в принципе, им не нужен. Но все это хорошо работает только при отсутствии перепадов напряжения, чем наша глубинка и дачные поселки похвастать не могут. И, к сожалению, стабилизаторы не всегда спасают от этой беды. К тому же цена такой станции очень часто намного выше обычной, что, как мне кажется, себя не оправдывает.

Автоматика для скважины своими руками или с помощью профессионалов

Несмотря на разницу в цене и функционале, современные автоматические блоки работают по одной и той же схеме – различные датчики отслеживают уровень давления и корректируют его по мере необходимости.

Наглядным примером может послужить принцип действия простейшего реле давления:

• Прибор устанавливается на две позиции – максимальное и минимальное давление в системе – и подключается к гидроаккумулятору.
• Мембрана гидроаккумулятора реагирует на количество воды, то есть на уровень давления.
• При достижении минимально допустимого уровня включается реле, которое запускает насос.
• Насос прекращает работу, когда срабатывает верхний датчик.

Более продвинутые системы, функционирующие без гидроаккумулятора, могут быть оснащены дополнительными опциями, но главный принцип работы автоматики для скважинного насоса остается неизменным.

Виды автоматики для скважинных насосов ↑

К первому (простейшему) поколению автоматики относят следующие приборы:

• Реле давления;
• Гидроаккумулятор;
• Датчики-блокираторы сухого хода;
• Выключатели-поплавки.

О реле давления было сказано выше. Поплавковые выключатели реагируют на критическое понижение уровня жидкости, отключая насос. Датчики сухого хода предотвращают перегрев насоса – если в камере отсутствует вода, система перестает функционировать. Как правило, подобная схема используется в поверхностных моделях.

Простейшую автоматику для скважинного насоса можно легко установить своими руками. Система подойдет также для дренажного оборудования.

Второе поколение ↑

Блоки-автоматы второго поколения представляют собой более серьезные механизмы. Здесь используется электронный контролирующий блок и несколько чувствительных датчиков, закрепленных в разных местах трубопровода и насосной станции. Сигналы с датчиков поступают на микросхему, которая ведет полный контроль за работой системы водоснабжения.

Электронный «сторож» в режиме реального времени реагирует на любые отхождения от нормы. Кроме того, он может быть оснащен дополнительными функциями:

• Температурный контроль;
• Аварийное отключение системы;
• Проверка уровня жидкости;
• Блокиратор сухого хода.

Важно! Большим минусом такой схемы автоматики для скважинных насосов является необходимость тонкой настройки, склонность к поломкам и довольно высокая цена

Третье поколение ↑

Важно! Если у вас нет опыта в водоснабжении, своими руками автоматику для скважины установить не получится. Только специалист может определить, по какому алгоритму лучше программировать систему

Автоматический блок своими руками ↑

Изготовленная своими руками автоматика для скважинного насоса зачастую обходится дешевле заводского комплекта оборудования. При покупке узлов по отдельности всегда можно подобрать оптимальный вариант для приобретенной модели насоса, не переплачивая за ненужные дополнительные опции.

Важно! Такая самодеятельность требует определенного уровня знаний. Если вы не можете назвать себя специалистом, лучше приобрести насосное оборудование с предустановленной автоматикой

Основные схемы сборки ↑

Среди схем автоматики для скважинных насосов хорошо зарекомендовали себя следующие виды:

Все узлы автоматики собираются в одном месте. При этом гидроаккумулятор может находиться на поверхности, а вода для него подводится по трубе или гибкой подводке. Схема подходит как для поверхностных, так и для глубинных насосов.

Контролирующий блок на гидроаккумуляторе

При таком размещении рекомендуется соединять коллектор системы с подающей трубой насоса. Получается распределенная станция – агрегат находится в скважине, а блок управления с гидроаккумулятором установлен в доме или подсобном помещении.

Распределенная насосная станция

Блок автоматики находится возле коллектора холодной воды, поддерживая в нем постоянный уровень давления. Напорный трубопровод отходит от самого насоса. При такой схеме лучше использовать поверхностные модели.

Советы по установке ↑

Чтобы автоматическое оборудование служило вам верой и правдой, необходимо заранее позаботиться о правильном месте его установки:

• Помещение должно круглогодично отапливаться.
• Чем ближе к скважине находится выносной блок, тем лучше. Идеальный вариант – оборудовать небольшую бойлерную возле кессона.
• Чтобы избежать потерь давления, устанавливайте насосную станцию в непосредственной близости от коллектора.
• Если оборудование будет находиться в доме, проведите качественную звукоизоляцию помещения.

Насосная станция с гидробаком или без него?

Если говорить о насосной станции, то ответ будет однозначным: только с гидроаккумулятором. Установку такой системы без гидробака может себе позволить только человек, хорошо знакомый с гидравликой. Для не специалиста установка НС без напорного бака может обернуться серьезными сложностями. Сбой в системе контроля давления при заполнении накопительной емкости может привести к переливу воды и ее протеканию внутрь дома. В состав НС, установленной для небольшого помещения, гидробак входит обязательно, так как он способствует лучшей работе насоса – гидробак не включит его, если кран открыли для того, чтобы набрать стакан воды. Наличие в населенном пункте централизованного водоснабжения позволит подвести к помещениям водопровод без использования гидроаккумулятора – его функции с успехом выполнит накопительный бак.

Насосная станция и возможные источники забора воды

Правила подбора оборудования

Для автономных систем водоснабжения следует выбирать реле бытового назначения

Подобные системы характеризуются основными параметрами: максимальное значение давления – не более 5 атмосфер, рабочие значения давления обычно находятся в пределах от 1,4 до 2,8 атм. При настройке реле важно помнить, что величина разности между предельными значениями (настройками на пружинах) напрямую влияет на объем воды, который насос при таких настройках станет закачивать в резервуар гидроаккумулятора. Большой объем способствует тому, что перекачивающий агрегат станет включаться реже, однако нельзя превышать в этом отношении технические возможности системы. Не стоит экономить чрезмерно, приобретая реле неизвестного происхождения

Такая техника не только не сможет обеспечить корректной работы, но и с большой долей вероятности станет причиной более поломки другого оборудования, входящего в систему. Подключение автоматики насоса и реле давления совместно с качественным манометром, установленным рядом с реле, позволит контролировать параметры работы системы и поможет обнаружить нарушения на ранней стадии, когда внешние проявления еще отсутствуют.

Про гидроаккумуляторы у нас есть информация тут

Какие бывают модели и что важно при их выборе

О способах чистки колодца мы рассказали в этом материале.

Настройка

Для настройки реле давления необходимо установить в системе рабочее давление. Для этого после сборки схемы оборудование следует включить и подождать автоматического отключения при срабатывании реле. После этого снимают крышу и настройку выполняют в такой последовательности:

• Ослабляют гайку, которая прижимает меньшую пружину.
• Устанавливают требуемое значение минимального значения давления (параметр включения насоса). Вращение по часовой стрелке гайки большой пружины – увеличение выставляемого значения давления, в обратную сторону – уменьшение.
• Открыв кран, опустошают систему, контролируя по манометру порог срабатывания автоматики. При неудовлетворительном результате корректируют настройку.
• Аналогичным образом производится настройка параметра выключения насоса, вращением гайки на второй (меньшей) пружине.

Для подачи воды в дом от скважинного либо колодезного источника необходимо напорное оборудование. Наиболее часто используют погружные модели, поскольку они просты в эксплуатации и неприхотливы. Для самостоятельной сборки водоснабжающей системы необходимо иметь представление о схеме и особенностях подключения погружного насоса, чтобы он функционировал корректно.

Регулировка реле

При покупке реле настроено на определенный режим коммутации, стандартные значения 1,4 и 2,8 атм. , то есть при 2,8 атм. насос будет отключен и включится, если давление будет меньше 1,4 атм. Обычно, при установке в систему прибора, нужен подбор порога срабатывания — для этого необходимо знать, какой напор дает насос в скважине.

Если давление скважинного насоса 2 атм. , а в реле осталось стандартное значение 2,8 атм. , то насос никогда не отключится (он физически не может создать напор, достигающий порог срабатывания) и после интенсивной работы отправится на вечный покой. Менее трагична ситуация, когда насос может выдавать напор 5 атм. , а реле отключает его при 2,8 атм. В этом случае система работает неэффективно и желательно установить устройство, соответствующее напору скважинного водяного насоса.

Для замеров при регулировке реле необходим манометр, работа состоит из следующих этапов.

• Из системы начинают сливать воду, и на манометре фиксируют давление включения насоса.
• Краны закрывают и записывают показания манометра, при которых насос отключается.
• Регулируют прибор большим винтом, периодически включая и отключая воду, пока не получают нужное значение нижнего давления.
• Затем переходят к регулировке диапазона, задающего верхнее давление, малым винтом. Воду также периодически включают и отключают до получения необходимого значения.

Насосные станции без мембранного бака

Водоснабжение также можно организовать с помощью насосных станций без гидроаккумулятора. Если для этого используются хороший насос и вся необходимая автоматика для насоса, то такое оборудование вполне способно обеспечить транспортировку воды по трубопроводной системе под постоянным напором. Устройство насосной станции водоснабжения данного типа включает в себя насос, а также приборы контроля и механизмы управления, которые обеспечивают его работу в автоматическом режиме.

Принцип работы насосной станции, в оснащении которой отсутствует гидроаккумулятор, заключается в следующем: при открывании крана на любой из водозаборных точек датчики и реле, установленные на таком оборудовании, автоматически включают насос, который начинает откачивать воду непосредственно из подземного источника – скважины или колодца. Как только кран закрывается, насос автоматически перестает работать. Таким образом, принцип действия данных насосных станций достаточно прост, что определяет как плюсы, так и минусы этого оборудования.

Схема водоснабжения дома без гидроаккумулятора

К достоинствам насосных станций, не оснащенных гидроаккумулятором, следует отнести компактные размеры, а также то, что они способны создавать поток жидкости с бóльшим напором, чем станции, оснащенные гидробаком. Из минусов станций данного типа следует отметить то, что насосы в них работают в более интенсивном режиме и, соответственно, значительно быстрее выходят из строя, чем в станциях, оснащенных гидроаккумулятором. Кроме того, такие станции не могут обеспечить подачу воды в трубопроводную систему в тех случаях, когда возникают перебои с электроснабжением и насос перестает работать.

Автоматическая насосная станция без гидроаккумулятора с электронным контроллером, обеспечивающим поддержание постоянного напора и исключающим частые включения-выключения насоса

Насосные станции без гидроаккумулятора целесообразно использовать тогда, когда водопроводной системой, которую они обслуживают, пользуется не более двух человек. Когда же в загородном доме или на даче живет большее количество людей, такие станции лучше не применять, отдав предпочтение оборудованию, оснащенному гидробаком.

При установке любого насосного оборудования, описанного выше, следует надежно защитить его от воздействия низких температур. Это позволит избежать замерзания воды в трубопроводной системе и, соответственно, даст возможность пользоваться насосной станцией в круглогодичном режиме.

Как подсоединить помпу к скважине и водопроводу

Перед монтажом погружного насоса требуется тщательная очистка скважинной шахты. Для этой цели, используя временную помпу, выкачивают из колонны жидкость, пока не удалится весь песок и примеси. Чтобы защитить напорное устройство от гидравлического удара, нужно установить на него невозвратный клапан.

Подключение насоса к скважине проводится в такой последовательности:

• Монтируют трубопровод. При подключении насоса к жесткой трубе между ней и главной магистралью, передающей воду к потребителю, лучше вставить небольшой отрезок гибкого шланга для погашения вибрации электромотора.
• К аппарату подсоединяют трос, электрический провод, шланг.
• Устройство плавно опускают в скважину.
• Когда насос достигнет дна, его поднимают на полметра-метр.
• Трос жестко закрепляют, кабель подключают к электросети, шланг подсоединяют к остальной системе и укладывают в крепежные каналы.

Как выбрать гидроаккумулятор

При выборе гидроаккумулятора лучше отдать предпочтение моделям с резиновой грушей – в мембранных видах жидкость контактирует с металлическим корпусом, что может вызвать его коррозию.

Основной рабочий элемент баллонного гидробака – грушевидная мембрана, от качества которой зависит срок его службы, при этом материал корпуса играет менее важную роль, так как не контактирует с водой

Обычный материал изготовления груши – изобутированная пищевая резина, при выборе модели для наружного монтажа повышенное внимание следует обращать на фланец, к которому крепится резиновая мембрана. Предпочтение следует отдавать моделям, фланец которых сделан из толстой нержавейки или оцинкованной стали – такое изделие прослужит 10-15 лет без потери своей герметичности

Еще одно преимущество баллонного бака – простота замены резиновой мембраны. Для этого откручивают несколько шестигранных болтов крепления фланца и снимают его вместе с оболочкой.

Рис. 9 Вертикальные гидробаки в водопроводной линии

Конструкция НС без мембранного бака

Схема подачи воды без гидроаккумулятора отличается от схемы с гидробаком не только отсутствием усилителя давления, но и местом расположения накопителя. Если мембранный бак можно установить в любой точке системы, то накопительный бак необходимо разместить в ее самой верхней точке.

Насосная без мембранного бака

При проектировании сети водоснабжения частного дома без аккумулятора необходимо правильно выбрать место для установки накопительной емкости и ее объем. Нужно помнить, что бак большого размера, будучи постоянно наполненным, создаст значительную нагрузку на конструкцию дома. Размещение его в верхней части дома – чаще всего, на утепленном чердаке, потребует усиления конструкции потолка или установки дополнительных опор. При выборе места установки накопительного бака, предусматривается возможность физического доступа к любой из его сторон. Для обслуживания накопителя, в его верхней части должен быть предусмотрен закрывающийся люк.

Механический регулятор давления для скважины

Самый простой и бюджетный способ автоматизировать скважину это поставить на неё механический регулятор давления. Действует он достаточно просто, вода создаёт давление в капсуле, и если оно недостаточно, то замыкаются контакты и насос включается, как только кран закрывается, давление возрастает и контакты размыкаются.

Бывает, что такие реле давления оснащаются манометром, но самые недорогие модели лишены и этого. Такое реле может устанавливаться в любой точке магистрали, давление в трубе везде одинаковое. Самый существенный недостаток этого устройства это отсутствие защиты от «сухого хода» и если по каким-то причинам вода в скважине закончится и давление в системе упадёт, то реле давления подаст электричество на насос, и насос будет работать до тех пор, пока не выйдет из строя.

Второй момент — это наличие гидроаккумулятора в системе. Он выполняет минимум две функции:

• Предотвращает частые включения насоса.
• Принимает на себя гидроудары, возникающие при резком закрывании крана.

Как работает гидроаккумулятор

Гидроаккумулятор — это бак сделанный из чёрного металла или нержавейки. Как правило, красятся в голубой цвет и имеют ёмкость от 5 до 500 литров. От объёма бака напрямую зависит количество включений насоса. При небольшом потреблении воды в системах, оснащённых гидроаккумуляторами малых объёмов (до 50 литров), запросто может наблюдаться частые перепады давления в напоре воды. Гидроаккумулятор
имеет встроенную мембрану накачивается до давления около 2 атм. Давление в системе всегда должно быть выше давления в мембране, иначе мембрана попросту не будет работать.

Во время включения насоса вода начинает заполнять расширительный бак и сжимает мембрану в объёме, так как та имеет более низкое давление. После того как насос отключается, давление в мембране и в баке выравнивается. Когда открывается кран, то вода из бака выливается, а объем вылитой воды из бака заполняет воздух в мембране. В тот момент, когда давление в системе падает до настроенного в реле на включение включается насос и процесс повторяется.

Итак, подведём промежуточный итог. Недорогие реле давления необходимо снабжать датчиком сухого хода и гидроаккумулятором.

Гидробаки для насосных станций, виды

Для насосных станций применяются конструкции с эластичной внутренней емкостью – она может быть в виде шара, баллона или груши. В таких устройствах вода закачивается в емкость, а воздух остается между ее стенками и стенками бака. Гидроаккумуляторы для водоснабжения разделяются:

• по способу монтажа – горизонтального расположения и вертикального;
• по температуре воды – для ГВС (+ 100˚С и выше), окрашиваются в красный цвет, и для ХВС (до + 60˚С), синего цвета;
• по внутреннему объему – малой емкости (до 50 л.), средние (до 200 л.) и большие (до 2 т.);

Баки вертикального типа хороши тем, что занимают мало места, положительный фактор горизонтальных устройств – возможность их установки на насос или под него.

Гидробак на 50 л

Устройства для ГВС или отопления, характеризуются тем, что их внутренняя емкость изготовлена из термостойкого материала. Гидробаки малого объема, например модель S 33/10 от бренда Reflex, применяют в малых замкнутых водоводах – это небольшие помещения, в которых проживает малое количество человек. Например, деревенский дом для одной семьи из 2-3 человек. В качестве

Средние емкости предназначены для мест с нестабильным водоснабжением или в домах, где живут до 10 человек. Большие гидробаки устанавливают для помещений с большим количеством людей, а также мест, где вода должна подаваться без перебоев.

Схема подключения гидроаккумулятора для систем водоснабжения

https://youtube.com/watch?v=tLR5SqqDBRM%3Frel%3D0

Перед тем, как приступить к выполнению монтажных работ, нужно проверить величину давления в емкости, она должна быть не меньше одного бара. Для осуществления монтажа пользователю понадобятся такие инструменты:

• датчики;
• герметическое средство;
• манометр;
• штуцер.

Последний элемент необходим для присоединения все элементов системы, а в его пятый выход вставляется труба. Для начала его присоединяют к емкости с использованием фланца, далее прикрепляют манометр, датчики и трубопровод. Для присоединения датчика, измеряющего величину давления, снимают крышечку на устройстве. Подсоединяют к клеммам соответствующие провода. Желательно все резьбовые соединения промазать герметиком. Только после этого можно подключить оборудование к сети. В течении некоторого времени нужно наблюдать за установкой и проследить, чтобы не возникло утечки. Просмотреть особенности монтажных работ можно в видео

https://youtube.com/watch?v=elwV-dPNOPM%3Frel%3D0

Как подключить автоматику к насосу без гидроаккумулятора? Для этого используйте коллектор с 5 разъемами. Затем нужно направить поток из коллектора в гидроаккумулятор. Далее нужно подключить вторую трубу коллектора к водопроводу и разъему, который остается в системе управления.

Разновидности защитной панели «пампэла» для гидрооснащений центробежных и вибрационных

Особой известностью для автоматических насосных насосов пользуются детали, производимые ООО «Пампэла». Компания производит два разных устройства. Применяется для помповых оснащений. Наряду с этим есть «Вистан-3». Здесь не так много вариантов. KIV-1B3, KIV-1V3, KIV-1A3. Устройства Вистан-3 можно использовать при подаче воды из самых разных источников, в том числе водопроводных, канализационных, колодцев и колодцев. Совместим с бомбами Kid и Trickle.

Всю автоматику, использующуюся для контроля за работой насоса, подразделяют на 3 вида в хронологическом порядке согласно последовательности ее создания.

1-го поколения

Это первая и простейшая автоматизированная система управления насосным оборудованием. Ее используют для несложных задач, когда нужно обеспечить постоянный источник воды в доме. Состоит она из трех основных частей.

• Датчик сухого хода.
  Необходим для отключения насоса при отсутствии воды, которая служит охладителем, без нее насос перегреется и обмотка сгорит. Но также может устанавливаться дополнительный поплавок-выключатель. Его функция схожа с датчиком и отталкивается от уровня воды: когда он понижается – насос выключается. Эти простые механизмы надежно защищают дорогостоящее оборудование от порчи.
• Гидроаккумулятор.
  Является необходимым элементом для автоматизации системы. Выполняет функцию накопителя воды, внутри которого расположена мембрана.
• Реле
  . Устройство, контролирующее уровень давления, должно снабжаться манометром, позволяющим настраивать рабочие параметры контактов реле.

Датчик сухого хода

Автоматика первого поколения для глубинных колодезных насосов отличается простотой за счет отсутствия сложных электрических схем, а потому его установка на любое насосное оборудование не является проблемным.

Функционал системы так же прост, как и механизм работы, который завязан на понижении давления в гидроаккумуляторе при израсходовании воды. Вследствие чего включается насос и заполняет емкость новой жидкостью. При полном заполнении насос отключается. Этот процесс продолжается циклично. Возможна регулировка минимального и максимального давления посредством реле. Манометр позволяет установить нижний и верхний предел срабатывания автоматики.

2-го поколения

Второе поколение отличается от первого использованием электронного блока управления, к которому подключены датчики. Они распределены по всей насосной системе и следят за работой самого насоса и состоянием трубопровода. Вся информация поступает к электронному блоку, который ее обрабатывает и принимает соответствующие решения.

При использовании автоматики 2-го поколения может не использоваться гидроаккумулятор, так как трубопровод и установленный в нем датчик выполняют аналогичную функцию. Когда давление в трубе падает, сигнал от датчика поступает в узел управления, который, в свою очередь, включает насос и восстанавливает напор воды на прежний уровень, а по завершении отключает его.

Для установки автоматики 2-го поколения необходимы базовые навыки в обращении с электроникой. По принципу действия системы 1-го и 2-го поколения схожи – контроль давления, но по стоимости система 2-го поколения значительно дороже, вследствие чего пользуется меньшим спросом.

3-го поколения

Такая система отличается высокой надежностью и эффективностью, но и стоит дороже своих предшественников. Точная работа системы обеспечивается продвинутой электроникой и позволяет экономить на электроэнергии. Для подключения этой системы необходим специалист, который не только установит, но и настроит правильную работу блока. Автоматика обеспечивает полный комплекс защиты оборудования от поломки начиная от «сухого хода» и разрыва трубопровода и заканчивая защитой от скачков напряжения в сети. Принцип работы, как и во 2-ом поколении, не связан с использованием гидроаккумулятора.

Главное отличие – это возможность более точно регулировать работу механических узлов. Например, при включении насос стандартно качает воду на максимальной мощности, в чем нет нужды при ее малом расходе, а электричество потребляется по максимуму.
