Как следует выбирать регулятор давления воды (РДВ) для системы водоснабжения?

Установка редуктора

Регулятор необходимо устанавливать в начале трубопроводной арматуры, предназначенной для перекрытия потока жидкости, перед учетными приборами. Так удастся добиться большей эффективности и упростить процесс обслуживания. Кроме того, под защитой окажутся счетчики, фильтры и другое гидрооборудование.

Размещение в квартире

Перед проведением монтажных работ следует правильно собрать РДВ и протестировать целостность заглушек. Регулирующее устройство располагают между корректировочными кранами в строго вертикальном положении. С учетом того, что труба проходит ровно по горизонтали.

Если предполагается использование полипропиленовых элементов, необходимо позаботиться о наличии переходников. Обычно они идут сразу в сборном комплекте.

В установку агрегата обязательно включают фильтр-сетку и вентиль для контроля жидкости. Зоны соединений предстоит проложить ФУМ-лентой. В завершении работы необходимо затянуть соединительные стыки. Главное — не переусердствовать с этим делом и не сорвать гайки.

Монтаж в частном доме

Процесс монтирования здесь практически ничем не отличается от описанного выше. Единственное отличие — помпа, которая служит для поддержания нужного напора. Регулирующее устройство устанавливают в зоне совмещения отвода магистрали с сетью подачи. Многие заводы-изготовители выпускают регуляторы и насосы в комплекте. Но в ряде случаев придется приобретать насосный механизм дополнительно.

Установить своими силами достаточно сложно. Если вы не уверены в собственном опыте и наличии определенных знаний, лучше доверьте эту работу специалистам.

Типы для систем водоснабжения

Наиболее популярными и распространенными считаются три разновидности устройств: поршневые, мембранные и проточные. Первые контролируют показатели давления с помощью особых поршней, то открывающих, то снова закрывающих внутренние клапаны. Вторые оснащаются дополнительными пружинами, и те, в свою очередь, начинают отвечать за напорные значения. Как правило, они имеют специальные измерительные элементы – манометры. Считаются самыми долговечными.

Проточные модели не имеют подвижных частей, а потому могут влиять на силу напора исключительно посредством разделения водяных потоков. Их монтаж предполагает использование сторонних регуляторов.

Выбор вида определяется бытовыми особенностями жилищной площади.

Принцип работы редуктора давления воды

Редуктор представляет собой обычный клапан с пружинным приводом. В действие он приводится при достижении определенной отметки давления в водопроводе. За счет регулирования ширины открытия клапана как раз и нормализуется давление.

Устанавливают редуктора в следующих случаях.

• Слишком низкое давление воды в водопроводе. Струя из смесителя получается очень слабой, что вызывает определенный дискомфорт при его использовании (или же ванну приходится набирать слишком долго). В таком случае систему с редуктором дополняют помпой, которая увеличивает скорость водотока. Ещё при низком напоре воды может не работать стиральная машина типа «автомат»: при слишком слабом течении порошок не вымывается полноценно из лотка.
• Нестабильный напор воды. При открытии крана получается мощная струя, которая спустя 5 – 10 секунд существенно ослабевает. Отрегулировать водоток оптимальной температуры (смешивая горячую и холодную воду) в таком случае затруднительно. Редуктор позволяет решить эту проблему.
• Слишком высокий напор в водопроводе. Чаще всего с таким явлением сталкиваются жители первых этажей домов большой этажности. Если в подъезде всего один стояк, то завышенное давление делается для того, чтобы обеспечить водой верхние этажи.

Также редуктора устанавливают для защиты приборов, подключаемых непосредственно к водопроводу: бойлеры, стиральные машины, проточные водонагреватели, посудомоечные машины, гидромассажные боксы.

Стрелка указывает направление движения воды. Если установить его неправильно, то редуктор будет работать как запорный клапан

Нормативные требования к регуляторам давления

Основным регламентом норм подачи воды в многоквартирные и частные дома является СНиП 2. 2-84. Документ указывает, что на каждый этаж давление должно увеличиваться на 0,4 бар (или 0,4 атмосферы). А минимальное вводное давление для первого этажа должно принимается за 1 атмосферу (остальное давление обеспечивается самим циркуляционным насосом с учетом подачи воды на верхние этажи). Точные нормы:

• для холодного обеспечения – от 0,3 до 6 атмосфер при замере от вводного канала;
• для горячего обеспечения – от 0,3 до 4,5 атмосфер.

Исходя из этих данных выдвигаются и нормативные требования к редукторам давления воды, описанные в ГОСТ 12678. А технические нюансы монтажа регулируются положением ГОСТ 2874 (для редукторов воды в системах с температурой от +5 до +75 градусов по Цельсию).

Информация для покупателей

• ✔ Выбрать и купить редуктор давления в интернет-магазине вам поможет информация по размеру, весу, ценам, фото и другим характеристикам в каталоге товаров.
• ✔ Доставка по Москве и области осуществляется автомобилями грузоподъемностью от 500 кг до 10 т. Подробную информацию об услуге, условиях и стоимости можно посмотреть на этой странице.
• ✔ Все представленные на сайте товары мы продаем и в розницу. При этом розничные покупатели могут оформить карту Клуба друзей Петровича, получать скидки и копить баллы.

Когда нужно ставить редуктор давления воды

Установить редуктор целесообразно в следующих случаях:

• Очень маленький напор воды в системе водоснабжения. В этом случае низкое водяное давление может привести к отказу некоторых бытовых приборов, например, машинки-автомата. Да и ванна будет набираться в течение длительного времени, что приведет к дискомфорту, тем более, если человек спешит на работу. Решить такую неприятную ситуацию поможет редуктор с помпой, которая значительно увеличивает скорость потока воды.
• Постоянно меняющееся давление воды. Ситуация случается довольно-таки часто. При открытии вентиля напор воды -одной интенсивности, а через несколько секунд он ослабевает. В этом варианте отрегулировать нужную температуру воды практически невозможно.
• Мощный напор воды. Такая проблема обычно возникает в квартирах, расположенных на 1-м этаже в многоквартирных домах. Высокое давление воды необходимо, чтобы она доходила до верхних этажей. Но у жителей, проживающих внизу, могут возникнуть аварийные ситуации, например, лопнуть соединительные детали водопровода и возникнуть протечка.

Кроме регулирования напора воды редуктор давления также защищает от поломок бытовые приборы, подключенные к водопроводной сети: бойлеры, водонагреватели, посудомоечные машины, душевые кабины и т.

Как установить регулятор (редуктор) давления воды своими руками

К инструкции к любому регулятору давления воды приложена схема с пошаговой установкой прибора. Поэтому его монтаж в квартире или частном доме не составит особого труда для любого человека, умеющего держать в руках гаечный ключ.

Соблюдая строительные нормы и правила, регулятор давления нужно устанавливать на входной трубе между запорным краном и счетчиком для воды.

Правильно выбранное место для установки РДВ гарантирует сохранность как самой системы домашнего водопровода, так и всех фильтров и приборов учета воды.

При уверенности в том, что данная работа вам по плечу и не требует приглашения профессионального сантехника, можно приступать.

ВНИМАНИЕ! Монтаж производите разводным и газовым ключами, работайте в перчатках, чтобы не повредить кожу на руках.

Установка в квартире

• Проверьте наличие всех соединительных деталей для полипропиленовых труб. Которые понадобятся в процессе проведения монтажных работ.
• Начните с осмотра прибора, установите заглушки на боковые отверстия РДВ. На которые впоследствии нужно будет установить манометры.
• Монтаж прибора лучше всего выполнить на горизонтально установленной трубе. В этом случае, будет обеспечено вертикальное положение РДВ, обеспечивающее его бесперебойную работу.
• Установив запорные вентили до и после регулятора давления. В случае аварийной ситуации с помощью кранов можно оперативно прекратить подачу воды.
• Нанесенная на прибор регулировки давления стрелка с указанием потока воды, не даст ошибиться в правильности его установки. При верном расположении РДВ, заглушка для установки манометра должна оказаться сверху.
• Перед входным потоком воды в регулятор давления лучше установить фильтр, позволяющий продлить срок бесперебойной работы РДВ.
• Для надежности соединений используйте ленту ФУМ, которая исключит любую возможность протечки конструкции.

Установка в частном доме

• Монтаж регулятора давления воды в системе водоснабжения частного дома ненамного отличается от квартирного. В схему водопровода придется добавить насос, поддерживающий давление в системе.
• Также выбирается размещение прибора, чтобы после монтажа положение манометра было вертикальным.
• Место установки конструкции – подача воды из городского водопровода или из скважины. Далее ставится прибор учета, следом регулятор давления.
• Насос для поддержания давления, как правило, идет в комплекте поставки прибора для частного дома.
• Не забудьте установить фильтрующий элемент на входе в домашний водопровод.

Как разобрать устройство

Подавляющее большинство владельцев РДВ испытывают трудности с ремонтом или техническим обслуживанием. Хотя разбирать и собирать приборы можно самостоятельно – практически все из них отличаются простыми внутренними механизмами, сопровождаются понятными инструкциями.

Зачастую разбор регулятора проводится, чтобы понизить или, наоборот, повысить его пропускную способность, очистить от накопившегося мусора. Рекомендуемая периодичность подобных мероприятий – раз в 6 месяцев. Еще один вариант – по мере загрязнения. Для очистки внутренних механизмов используют специальные растворители, предназначенные для трубопроводов. Что примечательно, перед сборкой клапаны обязательно смазывают. Это помогает увеличить срок эксплуатации, избежать лишних поломок.

Осуществляя разбор, запоминайте порядок соединения внутренних запчастей. Это особенно актуальный совет для поршневых и электронных редукторов.

Процедура реализуется в несколько этапов:

• демонтаж крышки корпуса с помощью отвертки;
• разборка внутренних соединений штоков и поршней;
• удаление уплотнительных колец и пружин;
• очистка и обработка корпуса, его элементов.

Финальный шаг – заменить старые материалы на новые. После этого устройство готово к эксплуатации.

Для большей наглядности прикрепляем видео. В нем подробно рассказывается, как устроен регулятор и как правильно разбирать его.

Как отрегулировать давление воды в системе водоснабжения

Согласно нормам, давление в системе водоснабжения частного дома и квартиры должно соответствовать от 2 кг/см2до 4кг/см2.

Статья про давление воды в частном доме

Этот показатель легко достигается с помощью редуктора. Вращая регулировочный винт, добейтесь чтобы стрелка манометра показывала нужное вам давление. В идеале, давление в домашней системе водопровода должно быть меньше входного (магистрального) на 1,5 кг/см2.

Более точной настройки давления в системе можно добиться установкой дополнительного манометра, который надо расположить на входе в систему домашнего водопровода. Разница в показаниях двух приборов даст возможность правильно настроить работу регулятора давления воды.

Информация для покупателей регуляторов давления воды

• ✔ Выбрать и купить редуктор давления воды (РДВ) в системе водоснабжения в интернет-магазине вам поможет информация по размеру, весу, ценам, фото и другим характеристикам в каталоге товаров.
• ✔ Доставка по Москве и области осуществляется автомобилями грузоподъемностью от 500 кг до 10 т. Подробную информацию об услуге, условиях и стоимости можно посмотреть на этой странице.
• ✔ Мы продаем редукторы водяного давления и в розницу. При этом розничные покупатели могут оформить карту Клуба друзей Петровича, получать скидки и копить баллы.

Нужен ли редуктор перед бойлером?

В инструкции к любому бойлеру указывается, что запуск водонагревателя без редуктора (на входе) строго воспрещен. Причина банальна – это дополнительная защита от избыточного давления в водопроводе. В технических характеристиках к бойлерам указываются требования к максимальному давлению в пределах 4 – 5 атмосфер. Но на нижних этажах многоквартирных домов периодически оно может повышаться до отметки вплоть до 9 – 10 атмосфер. Что будет в таком случае без установленного редуктора? Возможен даже разрыв бака водонагревателя. Последствия такого ЧП могут быть самые плачевные. В лучшем случае – оплата ремонта соседа, проживающего ниже, в худшем – нанесение вреда здоровью (вплоть до летального исхода).

Подключение на вводе к бойлеру. При отсутствии редуктора есть вероятность разрыва бака

Итого, редуктор давления в системе водопровода помогает регулировать напор воды, а вместе с этим защищает технику от избыточного давления. Устанавливается на вводе до разветвления труб. Его комбинируют нагнетающей помпой, тогда редуктор выступает в качестве нормализующего напор элемента.

Видео — Редуктор давления

Планируя приобретение прибора-регулятора, следует обратить внимание не только на его разновидность, но и другие характерные особенности. Чаще всего, именно от них зависит его эффективность.

Соединение

Редукторы, применяемые в быту, обычно монтируются на резьбе. Подбирая подходящую модель, присмотритесь к размеру подключения, измеряемого в дюймах. Стандартный РДВ имеет диаметр ¾. Также могут быть представлены варианты на ½ или 2. Чтобы определить верные параметры, достаточно произвести замер трубы внутреннего водопровода, где предполагается установка агрегата.

Производительность

В квартирах обычно устанавливают устройства с максимальным значением 3 кубометра в час. Заданного объема в полной мере хватает для бытовых нужд жильцов. В зданиях общественного и промышленного назначения производят монтаж более мощных регуляторов — от 3 до 15м³/ч и выше.

Температура

Отправляясь за покупкой, следует помнить, что не все редукторы предназначены для систем ГВС. Обратите внимание на соответствующие характеристики. Прибор должен стабильно функционировать при температурном режиме в 130º С. Регулирующему агрегату для ХВС такая термостойкость ни к чему.

Материал, используемый в производстве

Разумеется, все практичные надежные модели, имеющие продолжительный срок службы, изготавливаются из высококачественных деталей, невосприимчивых к ржавчине. Как правило, это покрытая хромом латунь или нержавейка.

Конструктивные особенности

Устройства с поршневой системой весьма устойчивы к износу. Однако особой надежностью все равно не отличаются из-за повышенной чувствительности к загрязняющим частицам, находящимся в водопроводной жидкости. Они довольно быстро выходят из строя, если H2O в жилище подается ненадлежащего качества. Здесь скорее возникнет вопрос не как отрегулировать (клапан) регулятора давления воды в квартире, а каким образом его поменять.

Агрегаты с мембраной в этом плане гораздо практичнее. Они неприхотливы в использовании и обслуживании. При четком соблюдении эксплуатационных правил работают продолжительное время без перебоев. Главное — вести постоянное наблюдение за состоянием мембранной части.

Установленные нормативы

К нормативным требованиям относятся следующие пункты:

• РДВ обязан поддерживать давление до 0,3 МПа;
• пропускная способность — 0,5 л/с;
• число запусков не меньше 250000 с учетом срока службы до 10 лет и больше.

Технические параметры

Заводы-изготовители производят редукторы с различными характеристиками. Чтобы определить, какой вид устройства окажется оптимальным, нужно внимательно изучить соответствующую информацию. Как правило, все нужные сведения представлены в техпаспорте прибора или непосредственно на его задней панели.

Качество производства

Агрегат должен быть изготовлен из прочного надежного материала. Выбирая подходящую модель, старайтесь не останавливаться на самых дешевых вариантах. Запомните простое правило — хорошая вещь не может стоить копейки. Кроме того, обратите внимание на вес своей покупки. Тяжесть свидетельствует о наличии металлических деталей в конструкции.

Какие инструменты понадобятся

Инструментальный набор не такой большой, как может показаться на первый взгляд. Для выполнения всех необходимых манипуляций достаточно нескольких отверток и гаечного ключа. Выбор вспомогательных приспособлений определяется типом и моделью устройства. Практически все современные варианты настраиваются вручную.

Советы по эксплуатации

Перед монтажом прибора обязательно внимательно изучите прилагаемое руководство по установке. Устройства отличаются между собой, имеют разные способы подключения. Без определенного опыта, навыков и умений за монтажные работы лучше не браться. Сомнения в собственных силах — весомый повод пригласить грамотного специалиста.

За тем, как работает агрегат, необходимо следить. Если обнаружилась протечка или настройка не дает нужного результата, скорее всего, регулятор вышел из строя. Его предстоит отремонтировать или заменить на новый.

Не стоит медлить с установкой или заменой прибора. Так вы лишаете себя не только комфортных условий проживания, но и рискуете затопить соседей, в случае поломки коммуникаций.

Какой редуктор давления воды лучше

Коротко о конструктивных различиях различных типов устройств.

Мембранный редуктор

Принцип работы мембранного редуктора основан на давлении мембраны на пропускной клапан в соответствии с заданными параметрами давления. Клапан устанавливает соответствующее пропускное отверстие для заданного давления. Мембранные редукторы устанавливают на сетях с пропускной способностью не более 3 куб. м воды в час.

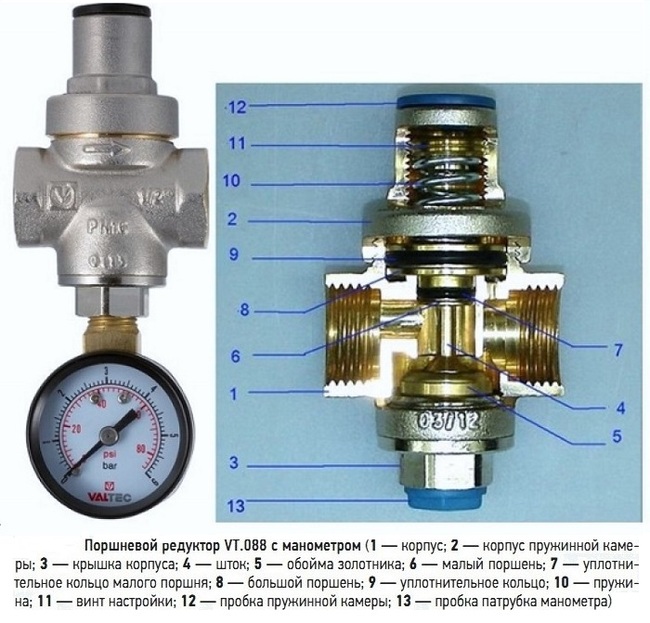

Поршневой редуктор

Принцип работы поршневого редуктора аналогичен, только пропускное отверстие регулирует поршень за счет вращения вентиля. Вентиль соединен с пружиной (амортизатором), которая передает давление на поршень через отдельную деталь. Конструкция простая и надежная, но не может работать без предварительной тонкой очистки воды. Загрязнения быстро выводят такие редукторы из строя. Преимущества поршневых редукторов — низкая стоимость и небольшие габариты.

Главные отличительные особенности редукторов давления воды:

• Диапазон регулировки давления. У большинства моделей обоих типов давление на входе в пределах 15 — 60 бар, на выходе 1- 6 бар.
• Температурный режим. Наиболее ходовые модели могут работать в температурном интервале 40 — 130 градусов.

В мембранных редукторах, в отличие от поршневых, нет трущихся частей, поэтому срок их эксплуатации больше, точность поддержания давления выше, а чувствительность к качеству воды ниже. Несмотря на объявляемую устойчивость мембранных редукторов к загрязненной воде, специалисты рекомендуют ставить фильтры очистки, независимо от типа выбранного редуктора.

Однозначной рекомендации по выбору редуктора дать нельзя: решение будет зависеть от конкретных обстоятельств. Если, к примеру, сети старые и вода загрязнена продуктами коррозии, то предпочтительнее мембранный редуктор, а, если бюджет или возможность установки ограничены, то удобнее будет поршневой. В любом случае, устройство должно быть от известного производителя.

Самостоятельная установка и настройка редуктора

Монтаж редуктора схож по установке квартирного водопроводного счетчика. Принцип аналогичен: выполняется врезка в водопроводную магистраль. Главное – это правильно выбрать место под установку. В квартирах – это после счетчика (а если его нет, то в любом месте вводной магистрали, но до первого разветвления). Общий алгоритм установки выглядит следующим образом.

• Перекрыть воду с помощью имеющейся запорной арматуры. В частных домах достаточно отключить насосную станцию или помпу.
  Необходимо на стояке отыскать такой кран и повернуть вентиль. При наличии счетчиков кран располагается на вводной трубе до прибора учета
• Установить входной вентиль (если его не было). Если водопровод смонтирован на пластиковых трубах, то допускается разрезание трубы с последующим монтажом муфт.
• Установка редуктора. Все соединения герметизируются фум-лентой или герметиком. Монтировать регулятор следует таким образом, чтобы показания манометра (если имеется) не были скрыты. Если же манометр отсутствует, то его рекомендуется установить отдельным элементом (такие тоже продаются).
  Манометр имеет резьбовое соединение, сварка не потребуется. Нужно лишь соблюдать правильное расположение по направлению течения — на это указывает стрелка
• Тестовое включение. Подачу воды при этом открывают, проверяют наличие течи, если нужно – устраняют.
• Регулировка редуктора. Ориентироваться необходимо на показания манометра. Оптимальный вариант — от 1,5 до 4,5 атмосфер, но чем выше давление — тем сильнее поток воды и выше расход. Нельзя напор ставить больше допустимого для установленных в доме приборов, подключающихся к водопроводу. Например, многие водонагреватели работают при рабочем давлении до 4 атмосфер, но для нормальной работы фильтра обратного осмоса потребуется не менее 3 атмосфер (зависит от модели). По этим критериям и выполняется выбор оптимального давления.
  Мембранный регулятор давления

Аналогичным образом монтируются и автоматические, электрические редуктора. Если необходимо – рядом с регулятором устанавливается розетка (на расстоянии 60 см или более), защищенная от попадания влаги (рекомендуемый класс защиты – IP 65).

Данный редуктор настраивается с помощью оборачивания регулировочного болта (под шестигранник)

Что касательно регулировки, то в механических и мембранных клапанах для этого предусмотрен регулировочный болт (если 2 болта, то первый отвечает за максимальный предел давления, второй – за минимальный). Поворачивая болт можно уменьшить или увеличить степень сжатия пружины. Более детальный принцип настройки описывается в инструкции к редуктору (у разных моделей несколько отличается).

Общая схема подключения

Принцип действияПравить

Работа такого редуктора построена на принципе выравнивания усилий диафрагмы и настроечной пружины. При открытии крана в водопроводе выходное давление редуктора уменьшается, что приводит к снижению давления на диафрагму. Усилие пружины при этом оказывается большим, и, выравнивая его, она одновременно открывает рабочий клапан до тех пор, пока рабочее давление на выходе не станет равным заданному значению. При этом давление на входе редуктора, а также его скачки никак не влияют на открытие или закрытие клапана. Установленный на входную трубу редуктор понижает до нужного уровня и стабилизирует давление во всей системе водопровода дома или квартиры. Если же это не было сделано при монтаже системы, то можно установить редуктор отдельно на бойлер, посудомоечную или стиральную машину, которые обычно не рассчитаны на высокое давление. Особенно важно это сделать при наличии в системе насоса, при включении и отключении которого возникает гидроудар.

• Водная среда, не содержащая масла и сжатого воздуха.
• Максимальное давление не более 16 бар.
• Максимальная температура не более 70 °C.

Разновидности регуляторов

Приборы для регулировки напора подразделяются на несколько типов. Следует рассмотреть каждый из них более подробно.

Поршневые

Этот вид пользуется наибольшей популярностью у потребителей водных ресурсов. Широкое распространение во многом объясняется довольно низкой стоимостью. Функционирует за счет поршня, который соответствующим образом увеличивает или уменьшает сечение трубы. Необходимый уровень потока можно установить с помощью вращающегося вентиля. Выходной диапазон варьируется от 1 до 5 атмосфер.

Из минусов агрегата данного типа стоит отметить повышенную чувствительность поршневой системы к попаданию загрязняющих частиц, что приводит к поломкам.

Мембранные

Выясняя, как регулировать (выполнять настройку) клапана давления воды в редукторе в квартире, важно помнить, что такие устройства обладают массой преимуществ перед аналогами. В их числе:

• возможность настроить напор в пределах 0,5-3,0 кубометров в час;
• пружинно-мембранный механизм располагается в герметичном отсеке;
• надежность конструкции;
• нетребовательность во время эксплуатации.

При этом стоят такие агрегаты весьма недешево. А также, имеют множество подвижных элементов, что усложняет проведение ремонтных мероприятий.

Проточные

В приборах данного вида движущиеся детали отсутствуют. Это большой плюс, так как, ломаются они значительно реже и служат более продолжительный срок. Устройства обеспечивают перемещение потока посредством постоянного вращения жидкости по внутренней схеме-лабиринту.

Приемлемая цена на такие модели объясняется использованием пластиковых элементов при сборке. Единственное, потребителю придется приобрести отдельно входной клапан, но это особого труда не представляет. Рабочий диапазон составляет 0,5-3,0 атмосфер.

Автоматические

Такие регуляторы контролируют силу движения воды в сети водоснабжения за счет мембраны. Степень сжатия пружинного механизма зависит непосредственно от напора. Контакты поочередно замыкаются и размыкаются, тем самым активируя или выключая помпу. С помощью реле происходит стабилизация давления.

Электронные

Агрегаты данной разновидности поддерживают определенный уровень жидкостной среды в трубопроводе, при необходимости запуская насосную станцию. Специальный датчик считывает поступающую к нему информацию. Если жидкости в трубах нет, подается соответствующий сигнал и помповое устройство не срабатывает.

Нужные параметры задаются на панели, где выводятся характеристики подачи водного ресурса. Регуляторы такого типа более надежны и практически бесшумны. В бытовом использовании они гораздо эффективнее своих механических собратьев.

Чтобы добиться идеального качества питья в доме или квартире, необходимо оснастить систему водоснабжения фильтрующим оборудованием. Необходимые устройства очистки можно найти на сайте компания «Вода Отечества».

Виды редукторов

Современные магазины предлагают купить редукторы давления воды любого вида и назначения. Существует несколько классификаций видов РДВ.

Регуляторы, отличающиеся внутренним устройством и принципом работы:

• поршневые — механические приборы, востребованные благодаря низкой цене и простоте в использовании;
• мембранные — более мощные и дорогие приборы, работающие от пружин и диафрагмы.

Виды регуляторов по способу управления:

• электронные — оборудованы электродатчиком, который сканирует давление для активации помпы;
• автоматические — оснащены блоком с пружинами и гайками, восприимчивыми к перепадам напора.

Поршневой редуктор работает от пружин, поршня и вентиля, которые в зависимости от напора контролируют работу золотника. Плюсами такой конструкции являются доступная стоимость, легкость установки и простой надежный механизм. Из минусов стоит отметить высокую чувствительность к загрязнениям и трение деталей.

Мембранный редуктор характеризуется повышенной пропускной способностью, отличной производительностью и длительным сроком эксплуатации без поломок. Прибор работает от подпружиненной диафрагмы, которая расположена в специальном герметичном отсеке. Такие устройства имеют высокую цену, но она оправдывается мощными техническими характеристиками.

Также существуют проточные регуляторы, которые используются редко, но обладают хорошими свойствами. В них отсутствует подвижный механизм — внутренняя конструкция представляет собой многочисленные протоки и отсеки. Вода, поступая в такой лабиринт, замедляет скорость движения, что снижает ее давление и защищает сантехнику от гидроудара.

Выбор клапана-редуктора

В строительных магазинах чаще всего можно встретить редуктора следующих производителей.

• Honeywell. Их регуляторы в РФ самые продаваемые. Оптимальное соотношение цены и качества.
  Редуктор давления Honeywell FK06-3/4AA
• Danfoss. Производят сантехнику премиум-класса. Редуктора их производства стоят дорого, но производитель и гарантию предоставляет на срок от 3 лет.
• Icma. Самый популярный производитель редукторов бюджетного класса. Единственный недостаток — это не большой выбор бытовых регуляторов давления.
• Caleffi. Предлагают сантехнику средней ценовой категории, но только из качественных материалов и сплавов. Их редуктора производятся только из латуни.
• FARG. В ассортименте этого производителя самый широкий выбор редукторов. И если требуется монтаж редуктора под водопровод с нераспространенным диаметром сечения ввода, то у FARG точно найдется совместимый регулятор.
  Редуктор давления FARG PESANTE 502 1 1/2″

Данные производители официально поставляют свою сантехнику в РФ, поэтому полностью придерживаются стандартам ГОСТ.

Таблица 1. Средняя цена на редукторы давления (1/2, подходящие для квартир).

ПроизводительЦена (в рублях)

Honeywell1400
Danfoss2800 (с манометром)
Icma600
Raifil800 (с манометром — 1700)
Caleffi1200 (с манометром)
FARG1150

При покупке редуктора следует учитывать следующие технические критерии.

• Диаметр подключения. Указывается в дюймах, распространенный вариант 1/2 и 3/4.
• Тип механизма. Статический – поддерживающий заданный уровень давления, динамический – с поддержкой заданного диапазона уровней давления. В квартирах устанавливаются первые (они подходят при неравномерном потреблении воды), динамические — только в промышленных магистралях где подразумевается постоянное потребление воды (всегда есть поток).
• К какому водопроводу подходит (холодный, горячий, универсальный, указывается в инструкции);
• Наличие/отсутствие манометра (без манометра провести точную настройку не удастся, поэтому его наличие обязательно).

Выбор редуктора давления

Электронные и автоматические регуляторы имеет смысл устанавливать только в частных домах или квартирах, где требуется повышение давления напора воды (для чего монтируется нагнетающая помпа). В остальных случаях можно обойтись простым механическим клапаном.

Часть 2. Принцип работы редуктора

Принцип действия регуляторов давления основан на принципе уравновешивания сил. Редукторы воды работают по правилу «после себя». Вода поступает в рабочее отверстие клапана (дроссель) по направлению стрелки на корпусе. Усилие, создаваемое водой на мембране/поршне, уравновешивается усилием настроечной пружины. В случаях, когда давление превышает давление предварительной настройки, дроссель начнет прикрываться, тем самым будет создаваться большее сопротивление потоку воды. Это будет происходить до тех пор, пока давление после дросселя не выровняется с давлением настройки.

Внимание! Большинство регуляторов давления воды имеют заводскую предварительную настройку на 3 бар.
