Как рассчитать и подобрать циркуляционный насос для отопления частного дома?

Виды насосов для отопительных систем

Современные циркуляционные насосы разделяют на два принципиальных вида: «сухие» и «мокрые». Они несколько отличаются внутренним устройством и схемой работы, но движение жидкости в них все равно обеспечивается за счет циркуляционных процессов в системе. Некоторые модели оснащаются устройствами для автоматического регулирования их работы.

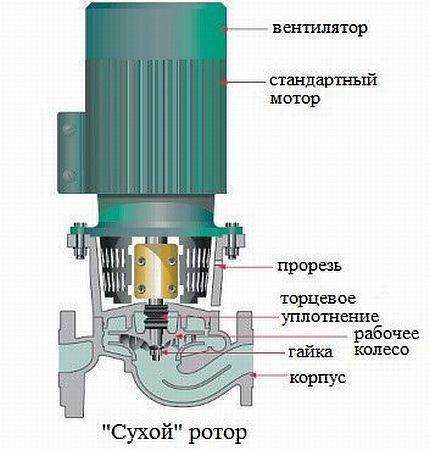

Вариант #1 — приборы «сухого» типа

Конструкция сухого циркуляционного насоса не подразумевает контакт теплоносителя с ротором. Его рабочая область отделена от деталей электродвигателя специальными кольцами.

Их производят из следующих типов материала:

• графита;
• керамики;
• карбида вольфрама;
• нержавеющей стали;
• оксида алюминия.

Принцип работы «сухого» насоса заключается во вращении колеса в среде теплоносителя. Подающее воду отверстие находится по центру основной камеры, а отводящая система каналов – по периферии.

Рабочая зона «сухих» циркуляционных насосов связана с двигателем только посредством вала, поэтому при необходимости возможна замена электропривода

Вращение крыльчатки функционального колеса приводит к возникновению центробежных сил, перемещающих теплоноситель от центра корпуса к его краям. Такой принцип работы циркуляционного насоса обеспечивает постоянное движение воды через его внутреннюю камеру.

Положительными особенностями отопительного оборудования сухого типа являются:

• высокий уровень КПД – 70-80%;
• минимальный гидроудар при запуске;
• возможность горизонтального и вертикального расположение двигателя;
• перекачивание больших объемов теплоносителя за счет высокой мощности.

Из-за комбинации экономичности и шумности «сухие» насосы используются преимущественно в системах отопления промышленных, административных зданий и крупных жилых объектов.

Поэтому у приборов такого рода можно выделить следующие негативные стороны:

• Высокий уровень шума, не позволяющий использовать их в квартирах.
• Необходимость замены уплотнительных дисков каждые 2-3 года.
• Высокая вероятность протекания теплоносителя наружу при нарушении герметичности рабочей камеры.
• Необходимость внешнего охлаждения двигателя.

Из-за большого веса такое оборудование устанавливают на пол или подвешивают на кронштейны.

Элементы консольного насоса закреплены на одной станине, а электрический двигатель с рабочим колесом в корпусе связаны через редуктор

Существует два варианта конструкционного исполнения «сухих» насосов:

• Моноблочный. Двигатель и металлический корпус прибора объединены в одну конструкцию со специфическими креплениями.
• Консольный. К корпусу оборудования с помощью универсальных креплений может присоединяться двигатель любой мощности.

«Сухие» циркуляционные устройства для отопительных систем при соответствующем обслуживании являются более долговечными, поэтому они постепенно вытесняют с рынка модели с мокрым ротором.

Вариант #2 — насосы с ротором мокрого типа

Принцип действия циркуляционного прибора с ротором, относящимся к мокрому типу, аналогичен своему собрату в «сухом» исполнении: при вращении крыльчатки подаваемый в центр теплоноситель перемещается к периферии рабочей камеры, откуда собирается в отводящие каналы.

Все внутренние уплотнители в «мокром» насосе являются статичными и не подвержены динамическому износу, поэтому такие модели более надежны и долговечны

Ротор «мокрого» насоса контактирует с теплоносителем, который обеспечивает и охлаждение двигателя. Такие приборы не должны работать в сухом режиме, потому что они быстро перегреваются и сгорают.

Составные части оборудования обычно расположены в одном корпусе и составляют единую конструкцию, поэтому при поломке отдельных элементов их не заменяют, а покупают новый насос.

Теплоноситель внутри рабочей камеры проходит довольно извилистый путь, поэтому от гладкости материала внутренней поверхности корпуса зависит шумность насоса

Преимущества агрегата с «мокрой» разновидностью ротора:

• бесшумность работы;
• компактные размеры;
• незначительное потребление электроэнергии (30-50 Вт);
• длительность работы без обслуживания;
• относительно небольшая стоимость;
• простота установки.

Устройства часто встраивают непосредственно в конструкцию бытовых котлов, облегчая потребителю выбор оборудования при монтаже системы отопления.

У отопительных приборов такого типа есть и минусы:

• конструкционные ограничения по максимальной мощности;
• низкая ремонтопригодность;
• маленький КПД (40-60%);
• необходимость строго горизонтального расположения оси двигателя.

Из-за низкой мощности «мокрая» разновидность насосных машин используют преимущественно в отопительных системах квартир и одноэтажных домов.

4 способа выбора насоса для отопления

Для поддержания постоянной комфортной температуры внутри Вашего дома необходим циркуляционный насос способный перекачивать воду в температурном диапазоне от 90 до 115 градусов Цельсия.

Кроме того, перед тем как подобрать насос для отопления частного дома определите:
   какими техническими характеристиками (подачей и напором) должен обладать насос;
   какие требуются габаритные и присоединительные размеры агрегата;
   выберете модель из ценового сегмента.

Ответить на эти вопросы поможет гидравлический расчет системы отопления, в котором указано место установки и рабочие параметры, по которым можно однозначно сказать, какой насос ставить на отопление.

Сложность в том, что инженерные расчеты могут составить далеко не все мастера из тех, кто занимается монтажём автономных систем отопления, ещё меньше шансов у обычного домовладельца.

Поэтому существует 4 проверенных метода подбора циркуляционного насоса для отопления:

Вариант № 1 – если у Вас уже есть рабочая система отопления, которая Вас полностью устраивает и просто необходимо подобрать циркуляционный насос взамен вышедшего из строя.

В этом случае Вам просто следует приобрести новый агрегат с теми же характеристиками, что и у сломанного.

Вариант №2 – заказать расчет в профильной компании, которая занимается системами отопления.

Это самый надежный вариант, но для небольших систем частных домов такой путь может быть избыточным.

Вариант № 3 – довериться советам специалистов на различных форумах по тематикам «выбор циркуляционного насоса для отопления».

В этом случае нет никаких гарантий получить в итоге необходимый именно Вам агрегат под характеристики конкретно Вашей системы отопления.

Вариант № 4 – рассчитать необходимые рабочие параметры по описанной ниже методике и узнать, как подобрать циркуляционный насос для отопления именно Вашего частного дома.

Последнему способу и будет посвящена эта статья и первое, что необходимо сделать – это определить какие же Вам требуются технические характеристики от насоса.

Расчет технических характеристик

Насос в системе отопление необходим для того, чтобы горячая вода подавалась во все радиаторы отопления имея достаточный напор для преодоления сопротивления арматуры и изгибов труб. В этом случае можно говорить о том, что Ваша система отопления работает эффективно.

Значит первое, что необходимо определить – это требуемую производительность (расход) насоса по формуле:

G = 0. 86·(Q/ Δt), где

G – массовый расход насоса контура отопления, кг/ч;
Q – тепловая мощность, Вт;
Δt – разность температур на подаче и обратке системы (обычно считается равной 20 °С).

Производительность насоса указывается заводом изготовителем в литрах в час. Для перевода из кг/ч в л/ч массовый расход необходимо умножить на плотность. В диапазоне до 100 °С плотность воды меняется незначительно, значит принимаем, что:

100 кг/ч = 100 л/ч

Требуемая тепловая мощность отопления определяется исходя из площади отапливаемого помещения по характеристике котла.

Например, котел БК-28 (характеристики на картинке рядом) для отапливания помещения площадью 220 м2 требует Q=22 000 Вт (22 кВт). Тогда расход насоса будет:

G = 0. 86·(Q/ Δt) = 0,86·(22 000 / 20) = 946 кг/ ч = 946 л/ч = 0,95 м3/ч

Вторым шагом необходимо определить, какой напор должен обеспечить циркуляционный насос для вашей системы отопления.

H = R·L·Z, где

Н – напор насоса контура отопления;
R – удельное сопротивление трению в трубопроводе;
L – длина трубопровода;
Z – коэффициент местных сопротивлений.

Длина трубопровода L определяется вручную – Вы просто замеряете длину всех труб, входящим в контур отопления.

Необходимо измерять всю длину линии и прямую ветку и обратную (в качестве примера возьмем L = 60 метров).

Удельное сопротивление трению R – это всё, что замедляет течение воды в трубопроводе, например трение о стенки труб.

Значение берется из справочника и принимается равным 0,015 м на 1 погонный метр трубопровода (для пластиковых труб).

Коэффициент местных сопротивлений Z так же справочная величина. Он равен:
Z = 2,2 – если используется термостатические клапаны;
Z = 1. 5 – если на радиаторах отопления установлены шаровые краны с балансировочными вентилями.

Подставляем значения в формулу:

H = R*L*Z = 0. 015·60·2. 2 = 1. 98 = 2 м.

Прибавим 20 % в качестве запаса и получается, что требуется насос с расходом 0,95 м3/ч и напором не менее 2,2 м.

Подбор насоса отопления по параметрам

Для выбора конкретной модели необходимо рассмотреть, что предлагает каждый из изготовителей насосов. Возьмем для примера два самых крупный изготовителя – это марки Grundfos и Wilo.

Насосы отопления от Grundfos представлены серией ALPHA

Для того, чтобы сделать правильный выбор циркуляционного насоса для отопления обратите внимание на его характеристику.

Нам из расчетов требуется расход не менее 0,95 м3/ч и напор не менее 2,2 м. Ближайшая модель — Grundfos ALPHA2 25-40

Характеристики:
  напор (рабочий) — 2,5 м
  производительность (рабочая) — 1,2 м3/ч

Насосы отопления от Wilo представлены серией Star.

Перед тем как подобрать насос для системы отопления посмотрите характеристики всех моделей линейки Star и выберите тот агрегат который удовлетворяет расчетам.

В нашем случае это модель Wilo Star RS 25/4

Вы наверное заметили, что в линейке насосов для отопления каждого производителя есть модели с разными присоединительными размерами (25 мм или 32 мм). О том, какой из них нужен именно Вам, написано в следующем разделе

Присоединительные размеры

Подбор насоса для системы отопления не ограничивается только характеристикой, необходимо знать ещё и присоединительные размеры.

Если у Вас уже есть готовая трубопроводная система, то этот вопрос не актуален. Просто подбираете насос под диаметр Вашей трубы — 25 или 32 мм.

Если Вы только проектируете систему и задумались о проходном сечении трубопровода, то рекомендуем воспользоваться следующей расчетной формулой:

F = G/ (3600·v), где

F – проходное сечение трубопровода;
G – расход насоса (возьмем из расчета 0,95 м3/ч);
V – средняя скорость течения воды в трубопроводе, принимается равной от 0,5 до 1 м/с. (возьмем среднее значение 0,7 м/с).

F = G/ (3600·v) = 0. 95 / (3600·0. 7) = 0. 00037 м2

F = π · d2 / 4 = 0. 00037 м2

Отсюда диаметр трубопровода

d2 = 0. 00037·4 / π = 0,00047

d = 0. 022 м = 22 мм

Берем ближайшее значение 25 мм, значит необходим насос с присоединительным размерами 25 мм.

Теперь Вы знаете как подобрать циркуляционный насос для системы отопления и наверное заметили, что встречаются агрегаты как обычной длины 180 мм, так и короткие версии 130 мм. Какой из них выбрать?

Для того, чтобы разобраться в этом вопросе, определитесь в месте установки насоса контура отопления:
   в случае монтажа в систему трубопроводов, байпас или в смесительный узел для теплого пола устанавливают насосы стандартной длины 180 мм. укороченные насосы 130 мм устанавливаются внутри теплогенераторов или на трубопроводах в случае если монтажный участок сильно ограничен.

Производители и цены

Подбор циркуляционного насоса для отопления в любом случае заканчивается в магазине на покупке конкретной модели.

В этом случае выбор становится субъективным и если насос удовлетворяет техническим требованиям, то далее следует определиться в цене и качестве.

Стоит отметить уже зарекомендовавшие себя высоким качеством насосы отопления от Grundfos, Wilo и Dab.

В качестве альтернативы европейским маркам, большой популярностью пользуются агрегаты российских марок компании Джилекс, Unipump и Wester.

В завершении статьи рекомендуем Вам посмотрить текущие предложения и цены в нашем каталоге и окончательно ответить себе на вопрос: Как выбрать насос для отопления частного дома?

Перейти в каталог и подобрать насос для отопления >>

Вместе со статьей «Какой насос выбрать для отопления дома? Расчет и цены» читают

Для более эффективного водоснабжения и повышения скорости передвижения жидкости по трубам используется циркуляционный насос для воды. Наиболее распространенная сфера применения таких устройств – отопительные системы. Установка такого оборудования позволяет в несколько раз увеличить эффективность теплообмена, при малых затратах электроэнергии. Однако, добиться пользы от установки насосного устройства можно только, если оно будет подобрано правильно, в соответствии с предварительно проведенными расчетами. В этой статье мы рассмотрим виды приборов, которые можно найти в каждом каталоге циркуляционных насосов для отопления, а также четко определим сферы применения, где может эффективно использоваться насосное оборудование такого типа.

Задумываясь о комфортной температуре в своем доме рано или поздно Вы столкнетесь с задачей, какой циркуляционный насос выбрать и как его поставить на отопление, чтобы система работала без сбоев.

Несмотря на огромный выбор оборудования в магазине и кажущуюся простоту выбора, подбор конкретной модели должен быть оправдан, ведь насос малой мощности не сможет протолкнуть теплоноситель на всю длину трубопровода.

В то же время, если мощность установленного насоса будет выше требуемой, то работа системы будет сопровождаться шумам и повышенными вибрациями.

• 4 способа как выбрать насос для отопления дома
• Расчет технических характеристик
• Подбор насоса отопления по параметрам
• Выбор необходимой модели с учетом размеров
• Производители и цены

От того, какой насос выбрать для отопления частного дома зависит комфорт пребывания в нём. В этой статье мы опишем несколько способов подбора необходимой Вам модели насоса с конкретным примером расчета.

Как выбрать циркуляционный насос для отопления по техническим характеристикам?

Основными рабочими параметрами циркуляционного насоса являются создаваемый напор и производительность. Чтобы разумно выбрать циркуляционный насос, необходимо знать их цифровые показатели или задать их. Для расчета в серьезных инженерных системах требуется использование громоздких сложных формул. Эффективность передачи тепла к батареям отопления зависит исключительно от данных параметров, их правильного подбора с учетом потребностей системы в тепле и ее гидравлического сопротивления. Если же вы хотите самостоятельно выбрать нужный тип насоса, можно взять их упрощенные варианты и усредненные технические данные.

Для определения необходимого уровня производительности циркуляционного насоса сначала нужно определить, рассчитать или задать полезную тепловую мощность готовой или планируемой отопительной системы.

Тепловая мощность системы отопления основана на количестве тепла, которое требуется для комфортного обогрева здания, и зависит от размеров здания, уровня теплоизоляции внешних стен, пола, дверей, окон, от максимально возможной температуры воздуха снаружи, требуемой температуры внутри помещений, массивности здания и других его параметров. Объем и площадь обогреваемых помещений рассчитать несложно, воспользовавшись имеющимся планом здания, калькулятором и рулеткой. Тепловые потери через окна, двери и прочие ограждающие конструкции тоже можно рассчитать, но при этом нужно будет учитывать не только их площадь, но и материалы изготовления, толщину, особенности конструкции и их ориентированность по сторонам света. Все это превратит процесс расчета в сложные действия, требующие наличия специальных знаний. Чтобы упростить его, нужно воспользоваться строительными нормами теплопотерь для определенных зданий и конструкций, учитывая уровень их теплоизоляции и климат региона. Можно исходить из расчета тепловой мощности для загородного дома – 0,1 кВт на 3 м3 объема обогреваемого помещения, либо 0,1 кВт на 1 м2 отапливаемой площади. При условии недостаточного уровня утепления отапливаемого помещения расчеты производятся с учетом больших теплопотерь. Если же дом утеплен хорошо и при его утеплении были использованы современные высокотехнологичные материалы, значение тепловой мощности может быть значительно ниже. В любом случае лучше выбрать вариант дополнительного утепления дома, чем сжигать большие объемы топлива для поддержания комфортной температуры в жилых помещениях. Он в скором времени себя окупит.

К примеру, в Финляндии расчетная тепловая мощность по нормам строительства составляет 3 кВт на 100 м2 отапливаемого помещения. Достигаются такие феноменальные результаты за счет энергосберегающей теплоизоляции домов, а сами нормы законодательно закреплены. В стране уделяют большое внимание энергосберегающей политике.

Чтобы выбрать циркуляционный насос для уже работающих отопительных систем с естественной циркуляцией, тепловую мощность системы можно приравнять к мощности котла отопления.

Узнав тепловую мощность системы отопления, выполним расчет производительности циркуляционного насоса, воспользовавшись следующей простой формулой:

V = Q/(1,163 х Δt),

V – необходимый уровень производительности насоса (объемная скорость потока теплоносителя), м3/ч;

Q – общая тепловая мощность отопительной системы, кВт. В качестве примера можно выбрать рассмотренный выше случай, когда тепловая мощность системы отопления была приравнена к мощности котла отопления.

1,163 – коэффициент удельной теплоемкости воды.

Δt – разница температур на входе и выходе трубопровода. Для стандартного двухтрубного контура отопительной системы, как правило, разница составляет 20°C, для теплого пола разница составит порядка 5-10°С.

Например, в отопительной системе дома, реализованной по двухтрубной схеме и тепловой мощностью в 16 кВт и разницей в температуре входного и выходного трубопровода 20°С, циркуляционный насос должен обеспечить производительность не менее:

V = 16/(1,163 х 20) = 0,7 м3/ч.

Единственная задача циркуляционного насоса – «толкать» воду и поддерживать ее непрерывную циркуляцию в замкнутой системе, и эта задача никак не связана с перекачиванием жидкости из точки А в точку Б с учетом перепада высоты. Именно поэтому предлагаемый «рыночный» способ выбора насоса, исходя из расчета напорного параметра и «этажности» здания, не совсем корректен. В таком случае логичнее было бы выбрать насос на основании учета площади, которую необходимо отапливать, а соответственно, и общей длины, и разветвленности системы отопления. Однако это будет не расчет, а, скорее, способ выбрать, отталкивающийся не от понятия «рабочей точки» устройства, а основанный на таких характеристиках, как цвет и цена насоса.

В замкнутом контуре отопительной системы движение жидкости определяется только потерями напора на преодоление силы трения в деталях и трубах системы отопления, в отличие от систем открытых, где движение воды определяется перепадом высоты. Исходя из этого, следует понимать, что циркуляционные насосы не обладают высокими напорными показателями, так как в этом нет никакой надобности.

Напор циркуляционного насоса обеспечивает преодоление суммарного сопротивления системы отопления движению потока теплоносителя с расчетной производительностью. Расчет потери напора можно произвести несложными способами, выбор которых зависит от стадии монтажа циркуляционного насоса. На этапе планирования отопительной системы общие потери напора рассчитываются на основе имеющихся методик с задействованием определенных компьютерных программ. Такой расчет основывается на сумме локальных (диффузоры/конфузоры потока, колена разных диаметров, запорная арматура и т. ) и линейных (длина, сечение труб) значений сопротивлений, которые можно найти в справочниках или в сопроводительных документах, предоставленных производителем.

В готовой отопительной системе произвести верный расчет потерь напора сложнее. В данном случае используются усредненные значения и коэффициенты влияния на напор в магистральных трубопроводах и фитингах. Упрощая, можно выбрать за основу следующие значения: 0,015 м падения напора на 1 пог. трубы. В запорной арматуре и фитингах принято исходить из расчета 30% от суммарных линейных потерь напора. Использование клапанов терморегуляции в отопительной системе увеличивает сопротивление потоку системы на 50-70%.

Чтобы рассчитать напор циркуляционного насоса для преодоления сопротивления движению воды в системе теплоснабжения, воспользуйтесь простой формулой:

Н = k×R× l

Н – напор циркуляционного насоса, м

l – длина трубопровода до самой удаленной батареи отопления, м;

R – среднее удельное сопротивление трубопровода, Па/м;

k – учитывает местные сопротивления в соединениях и запорной арматуре, Па;

Для упрощенного расчета берем:

• Дополнительный фактор локальных сопротивлений k = 1,3 – в системах отопления с минимальным количеством арматуры (простые системы), 2,2 — для систем с регулирующим оборудованием и 2,6 – для сложных систем;
• Удельное сопротивление трубопровода R = 100 — 150 Па/м.

Пример: стандартная отопительная система, реализованная по двухтрубной схеме, имеет длину магистрального трубопровода – 45 м. При таких исходных значениях потери напора будут:

Н = 1,3×0,015×45 = 8,7 кПа = 0,87 м.

Рассчитав таким образом значения напора и производительности, сочетание которых принято называть «рабочей точкой» насоса, выбрать нужный циркуляционный насос можно по каталогам производителей.

Правила и нюансы эксплуатации оборудования

Циркуляционный насос покупается не на год и даже не на два. Поэтому каждый владелец загородного дома должен позаботиться, чтобы оборудование было исправно в течение долгих лет. Добиться надежности и корректности работы устройства можно только в случае правильного и своевременного обслуживания.

В список основных правил эксплуатации насоса отопления необходимо включить следующие аспекты:

• запрещено включать прибор с нулевой подачей;
• убедиться, что оборудование заземлено;
• проконтролировать, чтобы электрический мотор не нагревался выше допустимой нормы;
• проверить соединение в клеммном коробе на наличие/отсутствие повреждений, а все кабели должны быть полностью сухими;
• удостовериться, что во время старта устройства не возникает никакого постороннего шума или вибрации;
• оборудование должно работать с рекомендованным производителем уровнем расхода теплоносителя;
• запрещено запускать циркуляционный насос без воды.

Если оборудование простаивает на протяжении длительного времени, то рекомендуется каждый месяц включать его на 10-30 минут. Такое простое правило поможет избежать окисления и, как результат, блокировки вала.

В случае появления каких-либо сбоев или проблем в работе насоса следует в кратчайшее время вызвать мастера. Это поможет избавиться от множества проблем и незапланированных финансовых трат

Особое внимание необходимо уделить температуре теплоносителя. Она не должна превышать 60-65 градусов Цельсия. Если пренебречь этим правилом, то в трубах и внутри насоса будет появляться осадок, который негативно скажется на работе всей системы отопления.

Лучшие инновационные циркуляционные насосы для систем отопления, ГВС, кондиционирования и охлаждения воздуха

Линейка Alpha2 – это новое поколение датских приборов на базе серии UPS. Модели обладают опцией autoADAPT – способны гибко реагировать на смену температуры в контуре: для вывода рабочей точки насоса в оптимальное положение автономно регулируют подачу.

Имеют функции: летнего и ночного режима, защиты от холостого хода и перегрева. Оснащены двигателем на стабильных магнитах и уникальным штекером. Обладая моментом старта 27 Н·м, легко запускаются после длительного простоя.

• высокая энергоэффективность: достигается автоматическим регулированием производительности, а также настройками скорости и 2 давлений, у которых по 3 варианта фиксации;
• разнообразие модификаций: кроме стандартных с чугунной оболочкой, предлагаются версии с воздухоотделителем (“A”) и корпусом из нержавейки (“N”) для ГВС;
• надежность: детали изготавливаются из износостойких нержавеющих материалов;
• минимальный уровень шума – до 43 дБ;
• удобство пользования: все важные параметры выводятся на переднюю панель;
• малые габариты и вес: у самого ходового циркуляционного насоса отопления Grundfos ALPHA2 25-40 длина – 18 см, вес – 2,1 кг;
• долговечность: гарантия выдается на 5 лет.

• плохая адаптация к скачкам напряжения;
• сравнительно высокая стоимость – цена на Grundfos ALPHA2 25-40: 9,0÷11,1 тыс. руб.

DAB VA – циркуляционные насосы обновленные

В линейном ряду VA котируются модели с характеристиками, аналогичными вышеприведенным. Наиболее ходовой циркуляционный насос отопления – DAB VA 35/180 с производительностью 3 м3/ч, напором 4,3 м, давлением max 10 бар, мощностью – 71 Вт.

В 2017 г. итальянский производитель агрегат доработал и обновил. С октября выпускается: чугунный корпус – с катафорезным покрытием, двигатель – с керамическим валом в новом исполнении, этикетка – с лазерной гравировкой.

• энергоэффективность: существует возможность 3-скоростной регулировки;
• простой монтаж – с помощью быстроразъемного соединения в горизонтальном / вертикальном положении;
• возможность выбора установочной длины: 18 или 13 см;
• ремонтопригодность: для демонтажа корпуса снимаются лишь 4 винта;
• уровень шума сопоставим с силой звука при спокойном разговоре;
• долговечность: с октября 2017 года оболочка электродвигателя – с литого алюминия, рабочее колесо – с технополимера, упорный подшипник и вал – с керамики, втулки – с графита, кольца уплотнения – с EPDM, другие детали – из нержавейки;
• доступные цены, например, циркуляционный насос DAB VA 35/180 стоит 3,3÷4,4 тыс. руб.

• иногда попадаются агрегаты с дефектами;
• отсутствует информационное табло.

UNIPUMP LPA – циркуляционные насосы энергосберегающие

Циркулирующие насосы Unipump линейки LPA по используемым технологиям и принципам работы имеют много общего с агрегатами Grundfos серии Alpha 2. Они подходят для систем отопления с ночным режимом, а также переменными производительностью и температурой.

Аппараты рассчитаны на циркуляцию в 1- и 2-трубных контурах бытовых СО и СГВС. Оснащаются: двигателем с продолжительными магнитами, блоком частотного регулирования, панелью управления.

• экономия электроэнергии: достигается выставлением одного из пяти режимов;
• благодаря «мокрому» варианту ротора отсутствует перегрев: подшипники регулярно смазываются циркулирующей водой;
• соблюдение стандартных эксплуатационных параметров: температура жидкости в контуре – от + 2 до +110 °С; максимальное давление в сети – 10 бар;
• незначительный уровень шума – составляет лишь 43 дБ;
• удобство эксплуатации: текущие показатели выводятся на монитор;
• высокая степень защиты: IP42;
• малые размеры (под монтаж – 13 и 18 см), потребляемая мощность (22÷45 Вт) и вес.

• высокая цена по сравнению с устаревшими циркуляционными насосами линейки UPS: UNIPUMP LPA 25-60 стоит около 5,5 тыс. руб.;
• невысокие эксплуатационные обязательства: срок службы – от 5 лет; гарантия – 24 месяца.

Принцип работы и назначение насоса

Основная проблема жителей последних этажей многоквартирной постройки и владельцев загородных коттеджей — это холодные батареи. В первом случае теплоноситель просто-напросто не доходит до их жилья, а во втором — не обогреваются самые дальние участки трубопровода. А все это из-за недостаточного давления.

Когда необходимо применять насос?

Единственным правильным решением в ситуации с недостаточным давлением будет модернизация отопительной системы с теплоносителем, циркулирующим под действием силы гравитации. Здесь поможет установка насоса. Основные схемы организации отопления с насосной циркуляцией рассмотрены здесь.

Этот вариант будет эффективен и для владельцев частных домов, позволяя ощутимо уменьшить расходы на отопление. Существенное преимущество такого циркуляционного оборудования — возможность менять скорость движения теплоносителя. Главное, не превышать максимально допустимые показания для диаметра труб своей отопительной системы, чтобы избежать излишнего шума при работе агрегата.

Так, для жилых комнат при условном проходе труб в 20 и более мм скорость составляет 1 м/с. Если установить этот параметр на самое высокое значение, то можно за максимально короткое время прогреть дом, что актуально в случае, когда хозяева были в отъезде и постройка успела остыть. Это позволит получить максимальное количество тепла при минимальных затратах времени.

Насос — важный элемент системы обогрева дома. Он помогает повысить ее эффективность и снизить траты топлива

Принцип работы прибора

Циркуляционный агрегат функционирует за счет электродвигателя. Он забирает нагретую воду с одной стороны и подталкивает в трубопровод, находящийся с другой. А с этой стороны снова поступает новая порция и все повторяется.

Именно за счет центробежной силы тепловой носитель перемещается по трубам системы обогрева. Процесс функционирования насоса немного напоминает работу вентилятора, только циркулирует не воздух по комнате, а теплоноситель по трубопроводу.

Корпус устройства обязательно выполняется из устойчивых к коррозии материалов, а для изготовления вала, ротора и колеса с лопастями обычно используется керамика.

Лучшие насосы с «мокрым» ходом для систем отопления дома

Модели подобного типа обладают изоляцией только статора и других элементов электродвигателя, в то время как ротор и крыльчатка соприкасаются с теплоносителем.

Насосы с «мокрым» ходом надежны, малошумны и не требуют частого техобслуживания, однако имеют невысокий КПД около 50% и небольшую мощность.

GRUNDFOS UPS 32-80 180

покупателей рекомендуют этот товар

К основным особенностям модели следует отнести гибкую настройку работы и экономичное энергопотребление. Оно обеспечивается выбором скоростного режима вращения вала с помощью переключателя на клеммной коробке.

Аппарат также обладает возможностью работы по таймеру и с автоматической регуляцией производительности. Максимальное давление составляет 10 атмосфер, температура жидкости допускается в пределах от -25 до +110 °C.

• простое подключение;
• длительный срок службы;
• настройка скорости;
• бесшумная работа.

Grundfos UPS 32-80 180 выдает напор до 8 метров и предназначен для установки в одноэтажных домах. Прекрасный выбор как для закрытых, так и для незамкнутых систем отопления.

WILO Star-RS 25/2

Надежность модели обеспечивается благодаря устойчивому к токам блокировки электродвигателю, перфорированной конструкции выполненного из нержавеющей стали вала и системе фильтрации воды.

Максимальный напор — 2 метра, производительность 2,2 м³/ч. Поддержка горизонтального расположения вала и двустороннее подключение клеммной коробки облегчают монтаж насоса в различных местах трубопровода.

• долговечность;
• простота установки;
• низкая цена;
• экономичное потребление энергии.

Wilo Star-RS 25/2 подойдет для домашнего использования. Бесшумность работы и пятилетняя гарантия делают насос комфортным и надежным.

ДЖИЛЕКС «Циркуль» 25/80

Благодаря удобному клапану, расположенному на корпусе модели, пользователь имеет возможность быстро спустить воздух, случайно попавший в систему отопления. Это обеспечивает равномерное прогревание на всех ее участках.

Трехрежимный переключатель скоростей вращения вала обеспечивает экономичное энергопотребление и комфорт при использовании. Уровень шума при работе насоса составляет 45 дБ, максимальный напор — 8 метров.

• защита креплений от коррозии;
• переключатель скоростей;
• воздушный клапан;
• низкий уровень шума;
• защита от перегрева.

«Циркуль» 25/80 может использоваться в многоступенчатых системах отопления. Верное решение для установки в зданиях большой площади или малоэтажных домах.
