Проведение работ по подключению и настройке реле давления для гидроаккумулятора
Хотя многие считают процесс монтажа и регулировки прибора сложным для понимания, на самом деле он таковым не является. Каждый владелец загородного дома с наличием скважины или колодца может самостоятельно подключить и настроить устройство для обеспечения строения водой.

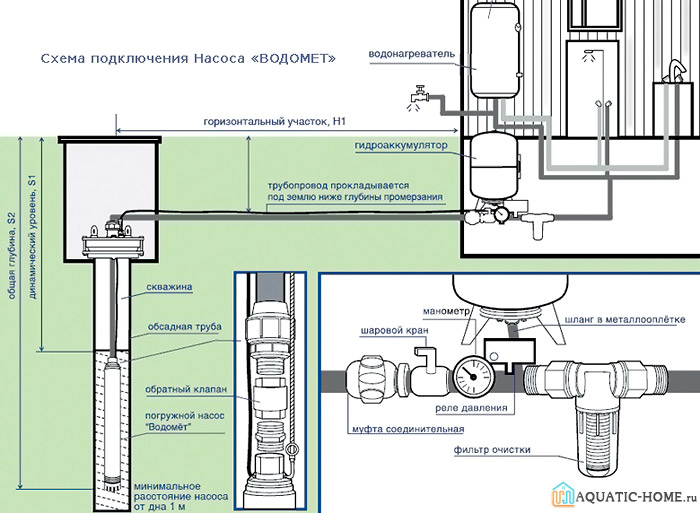

Одна из схем подсоединения гидроаккумулятора к системе
Стандартная схема подключения реле давления к гидроаккумулятору
Готовое изделие взаимодействует как с водопроводной, так и с электрической системой здания. При смыкании и размыкании контактов подается либо перекрывается жидкость. Прибор давления устанавливается стационарно, так как перемещаться его с места на место нет необходимости.
Указано назначение контактных групп прибора
Для подключения рекомендуется выделить отдельную линию электричества. Непосредственно от щитка следует провести кабель с медной жилой сечением 2,5 кв. Не рекомендуется соединять провода без заземления, ведь сочетание воды и электричества таит скрытую опасность.
Наглядная схема для самостоятельного подключения реле
Кабели следует пропустить через отверстия, располагающиеся на пластиковом корпусе, после чего подсоединить к контактной колодке. Она содержит клеммы для фазы и ноля, заземления, проводов для насоса.
Обратите внимание! Электромонтажные работы должны осуществляться в отключенном состоянии от сети. При установке нельзя пренебрегать соблюдением общих правил технической безопасности.
https://youtube.com/watch?v=M3V4rMJ6fxM%3Ffeature%3Doembed%26wmode%3Dopaque
Правильная настройка реле давления гидроаккумулятора
Для регулировки прибора требуется точный манометр, позволяющий определить давление без ошибок. Ориентируясь на его показания, можно произвести относительно быструю настройку. При повороте гаек, расположенных на пружинах, можно уменьшить или увеличить давление. Во время настройки необходимо придерживаться определенной последовательности действий.
Ведутся работы по настройке прибора
Итак, регулировка реле давления для гидроаккумулятора осуществляется следующим образом.
- Система включается, после чего при помощи манометра отслеживаются показатели, при которых происходит включение и отключение устройства;
- Сначала настраивается пружина нижнего уровня, имеющая большие размеры. Для регулировки используется обычный гаечный ключ.
- Производится тестирование выставленного порога. Если есть необходимость, то предыдущий пункт повторяется.
- Далее крутится гайка для пружины, позволяющей выставить верхний уровень давления. Она имеет меньшие размеры.
- Работа системы полностью тестируется. Если по каким-то причинам результаты не удовлетворяют, то производится повторная настройка.
Демонстрируются регулировочные гайки устройства
Обратите внимание! Перед тем, как настроить реле давления гидроаккумулятора, необходимо запомнить простую истину. Минимально допустимая разница между максимальным и минимальным значением не должна быть меньше 1 атмосферы.
Популярные модели реле. Обзор 6 рейтинг лучших бюджетных реле
Чем популярны такие модели? Привлекают покупателей своей дешевизной. Они имеют базовый набор настроек, но неточность в измерительных показателях. Главный недостакок – малый срок эксплуатации. Надо понимать, что приобретая аппарат по низкой цене, вы получаете некачественный вариант модели. Купив дешево, в процессе работы могут выявлятся разного рода недостатки, что приведет к покупке нового устройства или некоторых дополнительных деталей.
Если все-таки нет возможности приобрести качественный продукт, следует обратить внимание на варианты средней ценовой категории. Они достаточно точны в выдачи показателей и имеют высокую надежность в эксплуатации. Функционал идеален, поэтому имеют повышенный интерес у покупателей.
АСР РМ5 – китайская разработка. Часто покупают на рынке из-за низкой цены.
- обычные контакты, нет намека на посеребренные;
- цепи могут прогорать и не размыкаться;
- защиты от влаги и пыли нет;
- выходят из строя очень быстро.
https://youtube.com/watch?v=hsdWR0PugZk%3Frel%3D0
Aguario PS-5/2 – итальянское производство. Работает от обычной сети 220В. Рабочий напор составляет 9. 86 атмосфер. Работает в гидросистемах холодной воды, при этом водная температура должна быть не больше сорока градусов по Цельсию.
- доступная цена;
- возможность ручной настройки;
- высокое качество сборки и дизайн;
- класс защиты IP54.
Джилекс РДМ-5 – аппарат отечественных разработчиков. Возможен монтах в условиях повышенной влажности, так как имеет класс защиты IP44.
- низкая стоимость;
- быстрая установка;
- водная рабочая среда до сорока градусов по Цельсию.
- имеются браковые изделия;
- износ контактной пары;
- защитные свойства не спасают от разрушения.
WWQ RD-2 – блок от российских разработчиков. Работает при стандартных температурах воды. Имеется защита от влаги и пыли.
- простота в монтаже;
- низкая цена;
- защитные свойства.
Подключение станции и реле. Схема
Italtechica – блок управления итальянского происхождения.
- контакты изготовлены из меди;
- меют антипригарное покрытие – серебро-никель;
- корпус из пластика с надежной изоляцией;
- не высокая цена;
- гарантийный срок – один год.
Юнипамп – разработка отечественных специалистов. Обладает высокими качествами сборки и имеет приемлемую цену. На рынке можно увидеть эту модель в разных вариантах исполнения.
- работают с электронасосами, сила мощности которых до полтора киловатт;
- измерительный аппарат вмонтирован в корпус, то есть, установка отдельно стоящего манометра излишня;
- присоединения – на 0.63 сантиметра.
https://youtube.com/watch?v=ytyM9NuwG7Y%3Frel%3D0
Когда требуется регулировать реле
Как было сказано выше, реле автоматизирует процесс закачивания жидкости в систему водопровода и в расширительный бак. Чаще всего насосное оборудование, купленное в готовом виде, уже имеет базовые настройки реле. Но возникают ситуации, когда требуется срочная регулировка давления насосной станции. Выполнять данные действия придется в случаях, если:
- после запуска двигателя насоса, он сразу же отключается;
- после отключения станции наблюдается слабый напор в системе;
- при работе станции в гидробаке создается чрезмерная сила сжатия, о чем свидетельствуют показания манометра, но аппарат при этом не отключается;
- не срабатывает реле давления, и насос не включается.
Чаше всего, если у агрегата появляются вышеперечисленные симптомы, то ремонт реле не требуется. Нужно всего лишь правильно настроить данный модуль.
Процесс подключения гидроаккумулятора
Большинство людей боятся, когда им предлагают подключить гидроаккумулятор к системе водоснабжения, так как боятся потопа, однако его не произойдет. Схемы подключения действуют довольно длительное время, и, если четко им следовать, все будет хорошо. При выборе резервуара обращайте внимание на количество потребляемой воды. Учтите расположение главных узлов системы. Продумайте, какие материалы Вам необходимо купить для того, чтобы установить бак.
Стоимость реле и гидроаккумуляторов некоторых производителей
Приобрести модели реле можно относительно недорого. Обычно стоимость изделий не превышает одной тысячи рублей. Однако электронные аналоги могут иметь более высокую цену, так как позволяют производить более точную настройку. В таблице представлены модели некоторых производителей и их стоимость.
ИзображениеМодельГабариты в миллиметрахЦена в рубляхДжилекс РДМ-5110х110х70900Danfoss KP1107х65х1051 570Беламос PS-7150х80х150575Калибр РД-5103х65х120490
Статья по теме:
Регулятор давления воды в системе водоснабжения. Если напор воды нормальный или даже сильный, то вам просто необходимо данное устройство. А почему Вы узнаете из нашего отдельного обзора.
Что касается гидроаккумуляторов, то их стоимость может быть заметно выше. Она в основном зависит от объема конструкции. Вместительный бак способен в значительной степени сократить число рабочих циклов. Однако места для него не всегда хватает. В таблице приведены цены на гидроаккумуляторы для водоснабжения разных размеров.
Гидравлическая емкость Тополь на 24 л
ПроизводительОбъем в литрахСтоимость в рубляхДжилекс241 400503 5001006 300Тополь241 100502 9001005 100
Обратите внимание! В среднем на семью из 4-8 человек, как правило, хватает гидроаккумулятора вместимостью 50 л. При меньшем количестве проживающих людей приобретается емкость объемом 24 л, а при большем – 100 л.
Гидроаккумулятор Джилекс, вмещающий 24 л
Реле давления – краткий обзор рейтинговых моделей
Функции устройств для управления гидросистемой одинакова. Когда натиск снижается до критических показателей, помпа включается в работу. Повышается до максимальных при правильной настройке, происходит разрыв контактных цепей, соответственно, электронасос выключается. Лучшие реле давления для гидроаккумулятора представлены в разной ценовой категории. Это не бюджетные варианты, но в отличии от них, имеют высокое качество и надежность в работе.
Грудфос – датская безупречная разработка. Отличается надежность в работе всех элементов блока управления.
- высокая степень защиты, могут использоваться в помещениях с повышенной влажностью;
- надежные в процессе эксплуатации;
- некоторые варианты подключаются не напрямую в электросеть, а через преобразователь, так как их относят к слаботочному оборудованию.
https://youtube.com/watch?v=2QsdCsBL71U%3Frel%3D0
Condor – немецкое производство, отличается от остальных безотказностью в работе.
- два полюса – при включении единовременно разрываются две цепи;
- путем вращения производится регулировка;
- универсальные настройки;
- есть возможность подключить измерительный прибор;
- высокая цена.
Акваконтроль РДС-М – дорогое стрелочное оборудование российских разработчиков.
- широкий функционал;
- защита от сухого хода;
- автоматический перезапуск;
- защита от протечек;
- простота в настройках.
Вихрь АРД-1 – отчечественная разработа, но сборка китайская.
- защита от работы на холостых;
- автоматический перезапуск;
- защита от разрывов труб, протечек;
- режим полива.
Реле давления Condor
Сбои в работе насосной станции
Во время эксплуатации насосной станции могут появляться различные сбои в ее работе, причина нарушений – неправильное включение/выключение электрического двигателя.
Необходимость замены реле
Замена выполняется в следующем порядке.
Отключите питание и полностью слейте воду с гидроаккумулятора. Краны отставьте в открытом положении.
После этого закройте все водопроводные краны или главный вентиль на выходе, включите насос и выполните точную регулировку давления воды по вышеописанному алгоритму. Никогда не спешите. Работы несложные, но последствия ошибок могут быть очень печальными.
Насос постоянно включается/выключается
Это значит, что давление воды резко повышается до максимальных значений, двигатель при этом выключается. Давление столь же резко падает до минимальных и агрегат опять включается.
В этом случае реле давления трогать не надо, оно не виновато. Причина в гидроаккумуляторе – порвалась или сильно растянулась резиновая мембрана, размещенная внутри баллона. Она не расширяется, не принимает воду и не компенсирует повышение давления.
Как известно из школьных уроков физики, вода не сжимается. При включении насоса давление моментально поднимается, при выключении также моментально падает. Придется разбирать гидроаккумулятор и менять мембрану.
Для нормальной работы насоса рекомендуется давление воздуха в металлическом баллоне устанавливать примерно на 10% ниже параметра включения электрического двигателя. Давление проверяется только после полного спуска воды из гидроаккумулятора. Если она есть, то значения поднимаются и искажают регулировочные показатели.
Насос длительное время не выключается
Вначале все было нормально, а потом появилась такая проблема. Причина – износ насоса, он уже не может создавать нужное давление. Регулировка простая – немного уменьшите максимальное значение до момента выключения насоса. Чтобы иметь запас по надежности, давление рекомендуется еще снизить на несколько десятых долей атмосферы. Если в результате регулировки показатели понижаются до критических, то придется менять водяной насос.
Воды в системе нет, а насос не включается
Есть три причины: неисправна проводка, закислились клеммы подключения или перегорел электрический двигатель. Для проверки надо иметь тестер и прозвонить электрооборудование, работы следует делать строго по правилам ПУЭ.
Коротко о главном
Центральное водоснабжение – вещь хорошая, однако очень часто возникают перебои и периодическое отключение воды. Автономная система в данном случае очень выручает. Однако, без гидробака она просто невозможна. Важно не просто выбрать, купить гидроаккумулятор, но и уметь правильно его подключить к системе поставки воды. Самостоятельное подведение поможет сэкономить средства, а схемы подскажут, как произвести процедуру без ошибок.
Самостоятельная система поможет также экономить средства, не оплачивая воду.
Если Вы имеете частный дом или дачный участок – какое Ваше отношение к автономной системе водоснабжения? Нужен ли гидрорезервуар, и какой лучше – маленький или побольше?
Особенности настройки реле
Покупая насосную станцию, многие хотят сразу ознакомиться с ее устройством. Немалое значение имеет каждый ее элемент. Непосредственно за отключение и включение насоса при достижении определенных значений давления в гидробаке отвечает реле давления.
Реле давления – элемент, который регулирует подачу воды в системе. За счет реле включается и выключается вся насосная система. Именно реле регулируется напор воды.
По принципу работы реле разделяются на электронные и механические. Использовать электронные реле проще в плане эксплуатации, зато срок службы механических больше. Поэтому механические реле пользуются большим спросом.
Реле могут быть как изначально встроены внутрь насосной станции, так и идти отдельно. Таким образом, по характеристикам можно легко подобрать реле для эффективной работы насосной системы.
В воде неизбежно содержатся сторонние частицы, и они являются основной причиной выхода из строя электронных реле. Поэтому лучше использовать специальный отдельный фильтр для очистки воды. Основное преимущество использования электронного реле состоит в том, что оно не дает насосной станции работать вхолостую. После отключения подачи воды электронное устройство продолжает работать еще на протяжении некоторого времени. К тому же такие реле проще в настройке и установке.
Зачастую датчики давления сразу имеют заводские настройки. Как правило, они установлены на 1,5-1,8 атмосфер для включения, и на 2,5-3 атмосферы для выключения. Максимально допустимое значение давления для реле — это 5 атмосфер. Однако его не каждая система сможет выдержать. Если давление будет слишком высоким, то это может вызвать протечки, износ мембраны насоса и другие неисправности.
Изначальная регулировка не всегда подходит для определенных условий работы станции, и тогда приходится самостоятельно настраивать реле. Конечно, для правильной регулировки лучше всего детальнее ознакомиться с тем, что из себя представляет этот небольшой прибор, и как он работает.
Как подключить реле
В качестве примера рассматривается самая простая схема подключения электромеханического реле. Прибор нужно подключить к водопроводу и электросети. Рассматриваем систему водоснабжения с гидроаккумулятором.
Подключение к трубопроводу
Для подключения к трубопроводу используется специальный фитинг с пятью переходниками. Два используют для присоединения к трубопроводу (вход и выход воды), еще один служит для связи с гидроаккумулятором, и два выхода малого диаметра предназначены для манометра и РД. Все выходы резьбовые, уплотняются лентой фум или нитью тангит унилок. Ретрограды могут использовать старую «добрую» льняную прядь, предварительно очистив ее от костры.
Присоединительный патрубок чаще всего выполняют с резьбой 1/4 дюйма. Следовательно, на пятивыводном штуцере следует найти резьбу подходящего диаметра. Возможны варианты: устройство имеет присоединительный патрубок Ду 1/2 дюйма, а пятивыводной штуцер – 1/4 дюйма и наоборот. В этом случае придется подбирать переходник. Для соединения прибора с гидроаккумулятором удобнее использовать гибкий шланг (резинотканевый или металлорукав). Присоединение к трубопроводу закончено.
Присоединение к электросети
Для подачи питания на крышке прибора есть два отверстия для кабеля. Под крышкой – три клеммника: один для соединения РД с помпой, другой для питающего провода (от розетки 220В), третий – для заземления. Все они отчетливо показаны на фото ниже.
Тем не менее, следует внимательно прочесть пошаговую инструкцию пользователя и точно определить порядок подключения прибора по электрической части. От этого зависит, будет ли работать купленный аппарат.
Закончив подключение прибора, можно приступать к его настройке. Для этого не забудьте присоединить к пятивыводному штуцеру манометр. Затем, вооружившись подходящим гаечным ключом и инструкцией пользователя, затягиваем пружины прибора, ориентируясь по показаниям манометра. Выставив требуемое значение параметра включения оборудования (к примеру 1,5 бар), открываем водоразборный кран и ждем, когда РД замкнет цепь управления. Так проверяем и подстраиваем оборудование до тех пор, пока помпа не станет включаться при заданном напоре. Верхний предел настраивается аналогично.
Стрелочные и электронные реле подключаются и настраиваются аналогично. Разница между ними в том, что при настройке последних, не придется подтягивать пружины. Достаточно воспользоваться регулировочными винтами или курсором на панели управления.
Настройка РД – работа несложная, ее можно выполнить самостоятельно.
РД для гидроаккумулятора. Установка и настройка
При обустройстве скважины или колодца, устанавливают гидробак в паре с реле. Оно управляет гидроаккумулятором и позволяет сократить рабочие периоды гидронасоса.
Как работает реле для мембранного бака
Бак наполняется водой до определенного уровня и давление повышается. Достигнув его, помпа прекращает накачивать жидкость. Когда вода начинает расходоваться потребителями, оно снижается до нижнего значения. Гидронасос снова включается. Такие повторения цикличны до тех пор, пока вся система стабильно работает.
https://youtube.com/watch?v=R7hh4WKr_OU%3Frel%3D0
Гидроаккумулятор выполняет главную роль в обеспечении жилища водой. Внутри он условно разделен на две части. С одной стороны, находится закачиваемая жидкость, с другой – резиновый мешок с воздухом. Такое сочетание создает необходимый натиск в гидросистеме.
Для продолжительного срока службы мембранного бака, нужно знать какое давление должно быть в нем. Этот показатель зависит от тех, что выставлены для включения электронасоса. Итоговая цифра должна быть на десять процентов меньше.
Важные моменты в настройке
Настраивают блок в первый раз при установке и далее, только в тех случаях, когда возникают любого рода поломки. Сначала следует искать причину неисправности, а уже в последнюю очередь заниматься регулировкой реле.
Очень важно качество воды. Так как внутри мембранного бака находится мешок из резины, то, к примеру, песок или другие примеси, могут его испортить. Поэтому, в гидравлической системе с аккумулятором должен быть установлен очистной фильтр.
Мембрана для гидробака
Если давление в гидросистеме дошло по приборам до верхних показателей, но помпа не отключилось, причиной могут быть засорение водопроводных труб или фильтрующей системы. Также необходимо посмотреть на контакты подачи электрического напряжения на блок управления. Если эти проблемы решить, возможно, работа гидронасосной станции наладится. В противном случае, нужно осматривать реле давления и искать причину поломки в нем. По мнению потребителей, ремонтировать блок управления нет смысла, лучше его сразу же заменить на новый.
Настройка реле. Как не совершить ошибки
Правильная и безошибочная настройка реле давления гидроаккумулятора предусматривает наличие необходимого измерительного прибора – манометра, который поможет определится с давлением. Важно ориентироваться на эти показатели, таким образом настройка будет произведена довольно-таки быстро. Гайками на пружинном блоке можно регулировать необходимый натиск, то есть, уменьшать или его увеличивать.
https://youtube.com/watch?v=UKHuD10KR58%3Frel%3D0
Следует придерживаться ряд правил по настройке:
- С помощью манометра вычисляются показатели включения и выключения гидронасосного оборудования;
- Гаечным ключом регулируется пружина большего размера для настройки нижнего уровня;
- Делается пробное выставление порога. При необходимости повторяют второй пункт;
- Выставляется верхний уровень с помощью меньшей пружины;
- Работа гидросистемы снова тестируется;
- Если потребителя не устраивают какие-то показатели, работу по настройке необходимо провести еще раз в той же последовательности.
Важно! Перед настройкой необходимо учитывать, что разница между максимумом и минимумом в значениях допускается в 1. 01 бар.
Манометр для измерения давления
Оптимальное давление внутри гидравлического бака
Любой гидроаккумулятор внутри имеет резиновую мембрану, которая разделяет пространство на две камеры. В одной из них содержится вода, а в другой – сжатый воздух. Благодаря такому строению удается создавать нужное давление при наполнении и опустошении резиновой емкости.
Наглядно показано устройство гидравлического аккумулятора
Чтобы продлить срок службы приспособления, необходимо знать, какое давление должно быть в гидроаккумуляторе. Оно во многом зависит от показателей, выставленных для включения насоса. Давление внутри бака должно быть приблизительно на 10 процентов меньше.
Проверка давления в баке
К примеру, если включение установлено на 2,5 бар, а выключение – на 3,5 бар, то следует давление воздуха внутри емкости настроить на 2,3 бар. Готовые насосные станции обычно не требуют дополнительной регулировки.
Устройство и принцип работы реле давления насосной станции
Идущее с насосной станцией в комплекте реле давления следит за объемом воды в гидроаккумуляторе и по необходимости «включает / выключает» гидронасос. Если бак пуст, то автоматика запускает его. А затем при достижении установленного уровня наполненности реле вновь отключает помпу. Так в водопроводе коттеджа автоматически поддерживается нужный напор, участие человека в этом процессе не требуется.
Состоит типовое реле управления насосной станции из:
- Корпуса;
- Двух пружин (каждая с регулирующей гайкой);
- Фланца подсоединения к тройнику на водопроводе;
- Мембраны, реагирующей на изменение в системе давления воды;
- Контактной пластины, коммутирующей цепь питания гидронасоса;
- Клемм электропитания и заземления.
Схема устройства внутренних элементов
Пружины реле насосной станции предназначены для выставления параметров включающего и отключающего давления. Большая отвечает за установку нижнего порога срабатывания, а расположенная рядом маленькая – за верхнюю границу прекращения работы. Первая «включает» насос, а вторая «выключает» его.
Без такой автоматики качающее воду оборудование придется постоянно включать и выключать ручками. Это плюсы и минусы свайного фундамента и иных вариантов надо тщательно взвешивать, чтобы подобрать оптимальное основание для коттеджа. С реле, контролирующим водяное давление насосной станции, все гораздо проще. Оно нужно по определению.
В исходном состоянии большая пружина по максимуму давит на пластину, что приводит к смыканию контактов питающего насосное оборудование контура. На электродвигатель насоса начинает поступать питание. При достижении верхнего порога давления пластина поднимается под одновременным нажимом маленькой пружины и мембраны, после чего происходит размыкание цепи.
А дальше расходуется вода. В результате этого давление снижается, а мембрана сжимается. Пластина опять смыкает контакты, подающие электропитание на насос. Процесс работы насосной станции начинается по новому циклу.
Устройство реле давления насосной станции не отличается сложностью. В конструкцию реле входят следующие элементы.
Корпус (см рисунок ниже).
- Фланец для подсоединения модуля к системе.
- Гайка, предназначенная для регулировки отключения аппарата.
- Гайка, регулирующая силу сжатия в баке, при которой агрегат будет включаться.
- Клеммы, к которым подключаются провода, идущие от насоса.
- Место для подключения проводов от электросети.
- Клеммы заземления.
- Муфты для закрепления электрических кабелей.
Снизу реле имеется металлическая крышка. Если ее открыть, то можно увидеть мембрану и поршень.
Принцип работы реле давления следующий. При увеличении силы сжатия в камере гидробака, предназначенной для воздуха, мембрана реле выгибается и воздействует на поршень. Он приходит в движение и задействует контактную группу реле. Контактная группа, имеющая 2 шарнира, в зависимости от положения поршня либо замыкает, либо размыкает контакты, через которые происходит электропитания насоса. В итоге, при замыкании контактов происходит запуск оборудования, а при их размыкании — остановка агрегата.
Функции реле давления для насосной станции
Небольшое по габаритам устройство относится к группе автоматики, обслуживающей насосное оборудование. Его функционал возможен только в связке с гидроаккумулятором.
Несмотря на свои малые размеры, реле выполняет ряд важных функций:
- позволяет всем приборам функционировать в заданном режиме;
- чутко реагирует на изменение порогов включения/выключения;
- активизирует и останавливает работу насоса при достижении критических значений.
Проще говоря, он регулирует автоматический процесс откачки воды в схемах независимого водоснабжения с мембранным баком. Регулировка производится в ходе коммутации электрических цепей при достижении в системе двух параметров давления, принятых в качестве верхнего и нижнего предела.
Покупая насосную станцию, вы получаете комплект оборудования, частью которого является и реле давления. Внешне модели разных марок и серий похожи, но могут отличаться формой, размером, цветом корпуса, способом настройки и местом расположения.
При самостоятельной сборке автоматики необходимо изучить характеристики приборов и выбрать наиболее подходящие для конкретной системы.
Схема расположения приборов, участвующих в организации водоснабжения частного дома из колодца или скважины. Реле контролирует рабочее давление в сети, а манометр отображает актуальные параметры
Приборы адаптированы под удобную установку и обслуживание насосной станции. Чаще всего они закреплены штуцером на входе гидроаккумулятора, но могут монтироваться и в трубу системы ХВС в непосредственной близости к аппарату.
Устройство насосной станции
Чтобы правильно отрегулировать данное насосное оборудование, необходимо иметь хотя бы минимальное представление о том, как оно устроено и по какому принципу работает. Главное предназначение насосных станций, состоящих из нескольких модулей – это обеспечение питьевой водой всех точек водозабора в доме. Также данным агрегатам под силу автоматически повышать и поддерживать давление в системе на необходимом уровне.
Ниже приведена схема насосной станции с гидроаккумулятором.
В состав насосной станции входят следующие элементы (см. рисунок выше).
- Гидроаккумулятор. Выполнен в виде герметичного бака, внутри которого находится эластичная мембрана. В некоторых емкостях вместо мембраны установлена резиновая груша. Благодаря мембране (груше) гидробак делится на 2 отсека: для воздуха и для воды. Последняя закачивается в грушу или в часть бака, предназначенную для жидкости. Подключение гидроаккумулятора происходит на отрезке между насосом и трубой, ведущей к точкам водозабора.
- Насос. Может быть поверхностным или скважинным. Тип насоса должен быть либо центробежным, либо вихревым. Вибрационный насос для станции использовать нельзя.
- Реле давления. Датчик давления автоматизирует весь процесс, при котором вода подается из скважины в расширительный бак. Реле отвечает за включение и выключение двигателя насоса при достижении в баке необходимой силы сжатия.
- Обратный клапан. Препятствует вытеканию жидкости из гидроаккумулятора при отключении насоса.
- Электропитание. Чтобы подключить оборудование к электрической сети, для него требуется протянуть отдельную проводку с сечением, соответствующим мощности агрегата. Также в электрической цепи должна быть установлена система защиты в виде автоматов.
Данное оборудование работает по следующему принципу. После открытия крана в точке водозабора вода из гидроаккумулятора начинает поступать в систему. Одновременно в баке происходит снижение сжатия. Когда сила сжатия снизится до величины, установленной на датчике, происходит замыкание его контактов, и двигатель насоса начинает работать. После прекращения потребления воды в точке водозабора, или при повышении силы сжатия в гидроаккумуляторе до необходимого уровня, происходит срабатывание реле на отключение насоса.
В процессе сборки насосной станции особое внимание уделяется настройке реле давления. От того, насколько правильно будут выставлены его предельные уровни, зависит удобство эксплуатации системы водоснабжения, а также сроки безаварийной службы всех составляющих устройства.
На первом этапе нужно проверить давление, которое было создано в баке при изготовлении насосной станции. Обычно в заводских условиях устанавливается уровень включения в 1,5 атмосферы, а отключения – 2,5 атмосферы. Проверяют это при пустом баке и отключённой от электросети насосной станции. Рекомендуется проводить проверку автомобильным механическим манометром. Он помещается в металлическом корпусе, поэтому измерения получаются более точными, чем с использованием электронных или пластиковых манометров. На их показания могут повлиять как температура воздуха в помещении, так и уровень зарядки батареи. Желательно, чтобы предел шкалы манометра был как можно меньшим. Потому что по шкале, к примеру, в 50 атмосфер очень сложно будет точно измерить одну атмосферу.
Для проверки давления в баке нужно открутить колпачок, закрывающий золотник, подсоединить манометр и снять по его шкале показание. Давление воздуха следует и в дальнейшем периодически проверять, например, один раз в месяц. Воду при этом нужно полностью удалить из бака, отключив насос и открыв все краны.
Возможен и другой вариант – внимательно следить за давлением отключения насоса. Если оно увеличилось, это будет означать уменьшение давления воздуха в баке. Чем меньшим будет давление воздуха, тем больший запас воды может быть создан. Однако разброс давления от полностью заполненного до практически опустошённого бака получается большим, и всё это будет зависеть от предпочтений потребителя.
Выбрав желаемый режим работы, нужно установить его, стравив для этого лишний воздух, или подкачать дополнительно. Нужно иметь в виду, что не следует уменьшать давление до значения менее одной атмосферы, а также чересчур перекачивать его. Из-за малого количества воздуха резиновая ёмкость, наполненная водой внутри бака, будет касаться его стенок и протираться. А излишек воздуха не даст возможности закачивать много воды, поскольку значительную часть объёма бака будет занимать воздух.
