Неразъемная стыковка ПНД труб

Неразъемные соединения обычно используют во время строительства напорных трубопроводов и при необходимости укладки цельной магистрали без разъемного фитинга. Существуют два вида соединения труб ПНД с применением сварки.

Сварка электромуфтами

Соединение двух одинаковых по диаметру элементов трубопровода электромуфтовой сваркой сваркой считается самым простым способом неразъемной стыковки. Для выполнения работ нужен специальный фитинг — муфта. Внутри этой детали вмонтирован нагревательный элемент — спираль. После подачи напряжения нагреватель расплавляет внутреннюю стенку муфты и поверхность трубы ПНД. В результате происходит надежное сваривание двух заготовок одного диаметра между собой.

Процесс пайки состоит из следующих действий:

  • два конца труб одинакового диаметра зачищают от грязи и обезжиривают;
  • заготовки вставляют в муфту соответствующего диаметра, после чего обеспечивают неподвижность соединяемого узла.

На муфте есть две клеммы. К ним подсоединяют провода от источника питания. После подачи тока происходит плавление пластика, вследствие чего получается прочное соединение. Использовать сваренную заготовку можно после полного остывания стыка.

Стыковка контактной сваркой

Второй способ неразъемного соединения основан на использовании специального оборудования — паяльника. Контактной сваркой соединяют элементы пластикового трубопровода диаметром от 50 мм и более. Достоинство способа в дешевизне. Если при монтаже магистрали требуется сделать много стыков, выгоднее купить паяльник. Этот инструмент доступен в цене и может пригодиться в будущем для сварки различных труб и гибких шлангов.

Выполняется соединение контактной сваркой по следующему принципу:

  • в зажимах станка фиксируют две заготовки одинакового диаметра;
  • после центровки труб приступают к нагреву их концов до начала плавления пластика;
  • паяльник убирают, а концы расплавленных заготовок плотно соединяют с помощью зажимного станка.

После охлаждения получается монолитный шов, не уступающий по прочности стенке пластиковой трубы.

Способы соединений ПНД труб при монтаже

Соединение ПНД труб бывает разъемным и неразъемным. Каждый тип позволяет создать прочную и надежную конструкцию, однако в то же время у каждого из них есть свои преимущества, которые стоит учитывать при монтаже ПНД своими руками.

Разъемный тип соединения

При использовании разъемного типа соединения создается конструкция, которая впоследствии может демонтироваться. Этот способ считается наиболее популярным, поскольку трубопровод легко установить без специального оборудования, а впоследствии разобрать. Соединения труб выполняются быстро, что не влияет на их качество.

Использование фитингов

Фитинг — соединительный элемент водопровода, который применяют для монтажа ПНД в областях стыков, поворотов, а также увеличения и уменьшения диаметра. Конструктивные особенности фитингов — в простоте каждой детали. Все изделия имеют корпус разного типа с необходимым диаметром отверстий.

  • Установка трубопровода с помощью фитингов осуществляется в 4 этапа:
  • Примерка. Подбирается фитинг нужного типа и размера, определяется, на какую глубину будут вставляться части трубы. Делаются соответствующие отметки. На трубе подрезается фаска — ножом или фаскоснимателем.
  • Подготовка. Края смачиваются мыльным раствором или жидким мылом для последующей проверки герметичности.
  • Установка. Накидная гайка отвинчивается, в него устанавливается труба до сделанной заранее отметки.
  • Фиксация. Гайка фитинга затягивается до упора, при этом необходимо следить, чтобы не возникло пережима.
Виды разъемных фитингов для ПНД-трубопроводов

Фитинги могут быть различными по своему предназначению, а также месту крепления. Наиболее востребованы:

  • Прямой. Требуется для соединения отрезков труб с равным диаметром.
  • Компенсационной. Необходим в ситуациях, когда требуется соединить трубы разного диаметра.
  • Переходник. Требуется для соединения ПНД с изделиями из других материалов.
  • Тройник. Применяется в местах, где из одной трубы должно выходить две и более.
  • Уголок. Необходим для участков, где требуется поворот трубы.
  • Заглушка. Монтируется в месте прерывания трубы.

Посредством установки фланца

Чаще всего такие соединения применяют для труб с диаметром от 100 мм. Такая технология предполагает использование накидных фланцев, которые размещаются на торцах труб. Также они могут привариваться к трубе и соединяться с втулками. Для предупреждения протекания между фланцами вместе стыка используются соответствующие уплотнение.

Первый из фланцев монтируется на металлический торцевой конец трубы, а второй фланец, соответственно, фиксируется с пластиковым буртом к пластиковому торцу. Для получения герметичных соединений важно правильно устанавливать уплотнитель. Болты при этом должны быть качественно затянуты так, чтобы напряжение распределялось равномерно по всей детали.

Неразъемные соединения

Выполняются методом сварки. Такой метод обеспечивает полностью герметичные стыки и при этом высокую надежность, однако его реализация невозможна без специального оборудования — сварочного аппарата. Также в некоторых случаях он не используется из-за внешних условий: например, воды в трубе.

Узнать обо всех нюансах, связанных с неразъемными соединениями, вы можете из соответствующей статьи нашего сайта — Сварка полиэтиленовых, ПНД труб и монтаж своими руками.

Электромуфтовые соединения

Электромуфты изготовлены из ПНД и имеют внутри металлическую нагревательную спираль. Соединяемые трубы устанавливаются в муфту, а затем подается напряжение, вследствие чего муфта и заготовки разогреваются и свариваются. Это достаточно простой и удобный способ сварки, но при этом и дорогой. На больших диаметрах стоимость муфты может обойтись дороже самих труб.

Перед проведением работ требуются тщательная зачистка труб, а также обеспечение неподвижности в моменты разогревания и остывания.

Раструбный метод соединения

Наиболее экономичный метод, поскольку не требует затрат на сварку или покупку фитингов. Этот способ подойдет только для безнапорных трубопроводов, поскольку достаточная герметичность соединения обеспечена быть не может. Для ее повышения используются силиконовые или резиновые эластичные манжеты.

Раструбный метод предполагает установку более узкого конца одной трубы в другую, т. разогретое плечо (гладкий торец) вставляется в прогретое монтажное утолщение.

Способы соединения ПНД полиэтиленовых труб

Легкие полиэтиленовые трубы просто монтируются без привлечения тяжелой техники. Возможны разъемные и неразъемные соединения. Сварка выполняется сварочными аппаратами, предназначенными для труб ПНД. Разъемная установка производится с помощью специальных приспособлений.

Для разъемных соединений используются соединительные детали. Такие стыки можно разбирать. Среди преимуществ — простота монтажных работ, обслуживания и ремонта. Расходы меньше затрат на сварку, для которой нужно иметь специальную технику. Метод используется для установки труб под водой и в других условиях, где сварочное соединение невозможно.

Разъемные соединения незначительно, но уступают по прочности сварным, поэтому их не применяют в газовых и напорных водопроводных системах. Выполнить из можно четырьмя способами. Есть фитинговые, раструбные, фланцевые.

С использованием фитингов из ПНД

Это соединение основано на применении резьбы и компрессионного фитинга, который состоит из втулки (цанги), накидной гайки, зажимного и уплотнительного колец, корпуса – фиксатора для гайки. Для организации переходов и разветвлений в комплектацию могут быть добавлены различные конструкционные элементы.

Подходит для труб диаметром не более 50 мм и обеспечиваит быстрый, простую прокладку магистрали. Может стыковать участки разных размеров и изготовленные из разных материалов (металлопластика, пропилена). Получается надежное, герметичное соединение многоразовой эксплуатации.

Работы выполняются следующим образом:

  • Фитинг продается в собранном виде, поэтому перед началом работ его разбирают.
  • Трубу подготавливают, обеспечивают ее чистоту, подрезают фаску под углом 45⁰ с помощью фаскоснимателя или острого ножа.
  • На торцах подготовленного края трубы обозначают глубину вхождения фитинга с помощью маркера.
  • Герметичность усиливается обработкой трубных торцов жидким мылом.
  • Труба вводится в соединительный элемент (кольцо) до упора.
  • Затягивается обжимная гайка на резьбе без избыточного зажима.

Применяется для безнапорных канализационных, водопроводных (технических и питьевых) систем. Не применяется для газовых транспортных систем, подземных трубопроводов.

Раструбный способ соединения

Редко применяемый способ соединения, так как не обеспечивает высокую герметичность. Используется дополнительная труба с раструбом в качестве соединительного элемента.

  • Оба участка очищаются, тестируются на отсутствие трещин и повреждение.
  • Конец соединительной трубы подрезается.
  • На раструбной трубе устанавливается резиновая прокладка.
  • Оба конца обрабатывают силиконовым или клеевым составом.
  • Соединяемая труба вводится в торец раструбной трубы с уплотнителем.

Подходит для построения тоннелей для кабелей или для создания безнапорной канализационной системы. Может применяться для трубопроводов с участками из разных материалов (полиэтилена и чугуна).

Соединение труб посредством установки фланца

Для соединения труб с большим диаметром обычно используется фланцевое соединение. Основным соединительным элементом является круглый и квадратный фланец с отверстиями для крепежных деталей (болтов). Фланец является опорой для креплений. Обеспечивает высокопрочное и герметичное соединение. Позволяет создать проходные и тупиковые варианты, подключить к системе вентили, регуляторы, а также соединить участки трубопровода из разных материалов (полиэтилен и металл).

  • Поверхностные части трубы и фланца очищают и обезжиривают, осматривают, чтобы исключить повреждения.
  • Устанавливается прокладка по центру – важно не допустить перекос.
  • В соединяемые трубы уставляются фланцы с проверкой их перпендикулярности с помощью угольника.
  • Затягивают болты.

Используется в промышленных условиях, химической отрасли, ЖКХ для организации трубопроводов с большим сроком эксплуатации. Подходит для напорных систем, для которых все же рекомендуется применять сварочные соединения.

Неразъемные соединения — сварка ПНД труб

Единственно возможный способ для установки трубопроводов с большим диаметром. Отличается высоким уровнем герметичности, так как под воздействием высоких температур создается высокомолекулярное соединение, которое можно сравнить с целостной поверхностью. Полиэтилен относится к материалам с хорошей свариваемостью, так как поддерживает вязкотекучее состояние в широком температурном диапазоне и имеет небольшую вязкость расплава.

Из наиболее востребованных сварок выделяют стыковую, раструбную, электромуфтовую (с закладными нагревателями).

Сваривание труб встык

Стыковая сварка пнд – наиболее частый способ сварки. Соединяются торцы двух деталей с одинаковым диаметром и одинаковой толщиной стенок с помощью сварочного аппарата. Для напорных систем выполняется в промышленных условиях специальными машинами (механическими и электрогидравлическими), так как соединение встык требует высокой точности и аккуратности исполнения. Вручную можно делать только для безнапорных трубопроводов.

  • Подготавливается идеально ровная рабочая поверхность.
  • Детали очищаются, обезжириваются, торцуются.
  • Трубы проверяются на отсутствие деформаций, повреждений, эллипсности.
  • Равномерно по всему диаметру торцы труб нагреваются аппаратом до температуры размягчения материала.
  • Размягченные концы совмещаются и прижимаются под давлением на протяжении времени, необходимого для остывания полиэтилена.

В результате получается идеально ровный симметричный шов, обеспечивающий равнопрочный участок трубопровода по отношению к цельному материалу. Метод снижает затраты на установку.

Сваривание встык трубопровода экструдером под углом

Экструзионная сварка позволяет создать соединение прочностью до 70–100 % от прочности целостного материала. Выполняется с помощью оборудования, которое состоит из нагревательного элемента, шнека, воздухоподающей системы, накопителя для гранул и башмака, придавливающего присадку. Подходит только для соединения труб из одинакового материала.

  • Трубы очищаются, обезжириваются, тестируются на наличие дефектов.
  • Торцам соединяемых труб придается необходимая форма.
  • Поверхность предварительно нагревается воздухом из экструдера.
  • Присадка (в виде гранул, проволоки) сплавляется в экструдере и подается на стык труб с контролем сползания с помощью башмака.
  • Создается давление и происходит сваривание присадки с материалом соединяемых торцов труб.
  • Шов остывает в естественных условиях.

Применяется для установки безнапорных трубопроводов. Толщина стенок труб должна превышать 6 мм, чтобы не допустить деформацию изделия.

Раструбный метод сварки с использованием фитингов и муфт

Для соединения ПНД труб с применением фитингов – деталей с вмонтированными нагревательными элементами, нужно подготовить такие инструменты, как труборез, калибратор, фаскосниматель, сварочное оборудование с насадками. Могут использоваться специальные фитинги-тройники для организации отводов. Герметичность муфтового соединения обеспечивается, благодаря тепловому расширению трубы.

  • Соединительный элемент разбирается.
  • Торцы соединяемых труб очищаются, выполняется фаска.
  • Производится калибровка для получения симметричной окружности.
  • Трубы с чистыми обезжиренными торцами вставляются в фитинг, подсоединяются к сварочному аппарату и нагреваются.
  • Происходит сплавление деталей в цельную поверхность.

Такая сварка с раструбом применяется для соединения труб со стенками толщиной не более 5 мм. Особенно удобна для участков, к которым сложно подвести оборудование для стыковой сварки.

Муфтовые способы соединения

Данный метод стыковки продукции из полиэтилена применяется при ограниченном пространстве для проведения сваривания. Различают электрические и компрессионные муфты.

В электромуфтах присутствует встроенный нагревательный элемент, который позволяет расплавить соединяющуюся поверхность. Рассмотрим, как соединить полиэтиленовые трубы с помощью электрической муфты:

  • Трубопроводные изделия, подлежащие соединению, размещаются строго на одной оси.
  • Небольшой участок поверхности изделия от края соединения очищается от пыли, обезжиривается. Затем проводится зачистка (снятие) поверхностного слоя микроскопической толщины.
  • На трубы одеваются электромуфты и подключаются к источнику тока.
  • Закладные внутренние элементы обеспечивают нагрев поверхности и слегка расплавляют полиэтилен.
  • Благодаря своей способности к расширению и увеличению в диаметре при нагревании, труба создает необходимое давление для получения надежного, герметичного соединения.

Время, на протяжении которого необходимо подавать электричество, а также момент отключения современными устройствами контролируется самостоятельно. Все данные по этой операции сохраняются в электронной памяти прибора.

С помощью компрессионной муфты

Компрессионные муфты (фитинги) позволяют соединять полиэтиленовую трубную продукцию:

  • одинакового диаметра;
  • разного диаметра;
  • с изделиями, имеющими внутреннюю (внешнюю) резьбу, в том числе со стальными трубами.

Преимуществом данного способа соединения является отсутствие необходимости в дополнительном специальном оборудовании и более низкая стоимость фитингов. Используются компрессионные муфты для соединения труб в следующей последовательности:

  • Муфта частично разбирается, накидная гайка отворачивается на несколько оборотов.
  • Поверхность трубы очищается от пыли и снимается наружная фаска с торца изделия.
  • Муфта с определенным усилием полностью плотно вводится в трубу до отметки.
  • После затяжки накидной гайки получается прочное соединение.

Герметичность обеспечивается благодаря упругому уплотнительному кольцу, которое удерживается с помощью запрессовывающейся втулки.

Для каждого вида компрессионной муфты производителем указывается усилие, с которым необходимо затягивать накидные гайки. При слабой затяжке не будет обеспечена необходимая герметичность соединения, а от чрезмерного усилия могут повредиться полиэтиленовые изделия.

Типы ПНД труб

Предлагаемые на рынке стройматериалов трубы из ПЭ материалов низкого давления делят на несколько типов по разным критериям.

  • водопроводные;
  • газовые;
  • канализационные;
  • дренажные;
  • оросительные;
  • обсадные;
  • технические.
  • безнапорные, к которым не предъявляется особых требований к нагрузкам;
  • слабонапорные, выдерживающие внутреннее давление до 5-6 атм.;
  • высоконапорные, которые выдерживают давление до 16-20 атм.

Важно! Отдельно можно выделить изделия, которые применяют для монтажа в условиях вакуума.

Установка ПНД труб должна производиться с учетом диаметра, который может варьироваться от 10 до 1200 мм, а значит, использовать такие изделия допустимо для транспортировки жидкостей разного типа и качества.

Использование крепежных элементов ПНД труб

Надежная эксплуатация трубопровода, отсутствие протеканий могут быть обеспечены благодаря правильному закреплению труб ПНД во время их монтажа. Крепежные элементы позволяют избежать смещения магистрали и ослабления разъемных узлов.

При монтаже трубопровода ПНД в доме, на даче для фиксации всех компонентов магистрали можно использовать специальные хомуты, крюки, пластиковые клипсы или дюбели.

При установке труб ПНД — монтаже водопровода важно фиксировать каждый стык. Крепежные элементы рекомендуется располагать с шагом, равным диаметру трубы х10. Благодаря им и сами трубы, и фитинги будут защищены от повреждения.

Что нужно для сварки?

Сварочные работы предусматривают выполнение высокотехнологичных процессов, для которых необходимо специальное оборудование, основное и вспомогательное.

При выборе инструментов и сварочных устройств, учитывайте способ сварки и параметры труб ПНД.

Инструменты и оборудование

Работа с ПНД требует, чтобы все нагревательные элементы агрегатов имели антипригарные свойства. Тогда их не придётся чистить после сварочных работ. Все приборы, как правило, оснащены контрольными индикаторами и терморегуляторами.

Основное сварочное оборудование:

  • ручная сварка для раструбного метода;
  • станок для соединения встык;
  • монтажные детали;
  • нагревательные элементы;
  • струбцина — подставка, используемая для фиксации во время их обработки или плотного прижатия друг к другу.

Практические все агрегаты для сваривания полиэтилена лёгкие и удобные в работе, а их нагревательные элементы легко заменяются.

Применяют сварочные агрегаты:

  • Механические;
  • Автоматические;
  • Гидравлические.

Нагревательные элементы представляют собой округлые пластины, покрытые слоем ПТФЭ. У них имеется температурная и сетевая лампочка, а также предохранитель. Здесь можно выставлять температуру посредством специального регулятора.

Для сварки изделий диаметром больше 400 мм применяют аппараты:

  • стыкового соединения;
  • раструбного соединения;
  • электромуфтового соединения.

Особенно ценятся универсальные агрегаты гидравлического типа. С их помощью можно создавать множество сварных швов в минимальные сроки, так как в оборудовании имеются весь необходимый в работе функционал.

Дополнительные инструменты гидравлических аппаратов:

  • позиционеры;
  • элементы для устранения оксидного налёта;
  • оснастка для удаления фасок;
  • пилки — разделять магистрали;
  • выравнивающее устройство;
  • перегибы для ПНД.

Выполняя сварку любым из вышеприведённых способов, необходимо использовать полный набор инструментов. Если пренебречь тем или иным оборудованием, соединение может получиться недостаточно качественным, а то и вовсе бракованным.

Фитинги для соединения

Фитинги для сварки — элементы, предназначенные для соединения труб, в том числе разного диаметра, а также для создания разветвлений, поворотов трасс. С помощью фитингов можно также соединять трубопрокатные материалы, изготовленные из различных материалов.

Обзор фитингов для ПНД труб

Такого рода элементы бывают:

  • Сварные и литые. Их соединяют с трубами с помощью специальных сварочных аппаратов, соединяющих детали встык. Их обычно применяют на поворотах и изгибах магистралей. В результате создаётся прочное соединение, равное по прочности сплошному материалу.Такие фитинги стоят недорого, долговечны, доступны в широком ассортименте. После соединения разборка системы не предусмотрена. Производители предлагают фитинги — крестовины, переходы, тройники, элементы с разными углами поворота.
  • Электросварные фитинги. Они могут соединить сразу несколько труб. Состоят из полиэтиленового корпуса, внутри которого находился проволочный нагревательный элемент. В такие фитинги вставляют трубы, которые под действием высоких температур плавятся и создают надёжное, герметичное соединение.

Также бывают компрессионные фитинги, но для сварочных работ они не подходят. Эти полиэтиленовые детали с уплотнителями нужны для создания разъёмных соединений без сварки. Создают средний уровень герметичности.

Трубы ПНД

ПНД — полиэтиленовые трубы, изготовленные при низком давлении, меньше 2 МПа. Готовый материал имеет невысокую плотность, вследствие чего и вес у него небольшой — это делает установку и соединение более простым.

  • Эластичность. Они способны вытягиваться, исключая разрывы при деформациях, которые могут появляться при высоких температурах или при механическом воздействии — к примеру, при давлении, возникающем при образовании ледяных пробок.
  • Гибкость. ПНД трубы можно без проблем сгибать, что крайне важно при создании магистралей сложных конфигураций.
  • Надёжность. ПНД отличается прочностью и инертностью в отношении агрессивных сред, включая масляные. Не ржавеют. Хорошо поглощают гидроудары.

Различают несколько видов таких труб:

  • Для холодного водоснабжения. Они имеют продольную синюю полосу. У них гладкие внутренние стенки, на которых не происходит образования наслоений из солей и осадка.
  • Газовые. Имеют высокую пропускную способность, отличаются большими сроками эксплуатации, выдерживают высокое давление. Опознавательная цветовая маркировка — жёлтая продольная полоса.
  • Для отопления и горячего водоснабжения. Они усилены армированным стекловолокном и сделаны из полиэтилена, обладающего высокой прочностью на разрыв.
  • Гофрированные двухслойные. Это трубы с раструбами, которые используют для водоотведения и канализации. Они очень долговечны, просто монтируются, не боятся агрессивных сред.

Производим сварку труб ПНД

При соблюдении всех нормативов сварка ПНД 32 разными методами обеспечивает образование прочных соединений. Выполняется с соблюдением техники безопасности, выполнением рекомендаций, требований и ограничений регулирующих документов, в том числе ГОСТов.

Перед началом работ, трубы проверяются на точность окружности основания, толщину стенок, соответствие всех деталей, необходимых для сварки.

Какие есть виды трубопроводных систем из ПНД

Из полиэтилена низкого давления производят трубы, которые применяются для строительства трубопроводов для транспортировки:

  • холодной и горячей воды;
  • газовых сред;
  • технических сред (нефтепроводы);
  • канализационных и дренажных стоков.

Кроме того, ПНД трубы часто используются как изоляция для прокладки кабеля.

Важно! Хотя ПНД трубы используют для подземных и наземных трасс, важно помнить, что полиэтилен теряет свои качества при продолжительном воздействии на него ультрафиолетовых лучей, в результате чего снижается надежность и долговечность трубопроводов.

Выбор метода сварки

При выборе способа соединения ПНД труб важно учесть:

  • условия выполнения работ;
  • особенности эксплуатации трассы;
  • необходимость в текущем ремонте;
  • требования к давлению в трубах;
  • особенности транспортируемой среды;
  • характеристики соединяемых труб;
  • сложности конфигурации системы.

Важно! Существуют ограничения в применении разных методов сварки в зависимости от диаметра трубы.

Универсальный метод — с применением терморезисторных муфт, но в силу высокой стоимости муфт и сварочного оборудования, он не относится к самым востребованным. Наиболее распространен экономный метод стыковой сварки, несмотря на сложность исполнения. Не сопровождается дополнительными расходами на соединительные элементы и сложное оснащение.

Стыковой метод сварки

Стыковой метод сварки относится к неразъемным соединениям. Сварка ПНД своими руками выполняется по общему алгоритму. После подготовки, зачистки торцов труб производится их расплавление с помощью сварочного аппарата с гидравлическим или механическим приводом и соединение их на молекулярном уровне посредством сжатия и удержания. Требует внимательности в отношении контроля над степенью нагревания и сжатия труб.

В результате, после остывания соединения образуется прочный шов, который не уступает по качеству и герметичности целостной поверхности трубы. Для разных условий существуют разные требования к времени нагрева и остывания, которые надо уточнять в специальных таблицах.

Важно! Ограничивающим применение этого метода является толщина стенок соединяемых труб – должна быть не более 5 мм.

Относится к наиболее долговечным неразъемным соединениям в безнапорных и напорных трубопроводах. Среди отрицательных моментов технологии – отсутствие возможности легкого демонтажа при возникновении необходимости в техническом обслуживании и профилактических работах

Электромуфтовое соединение

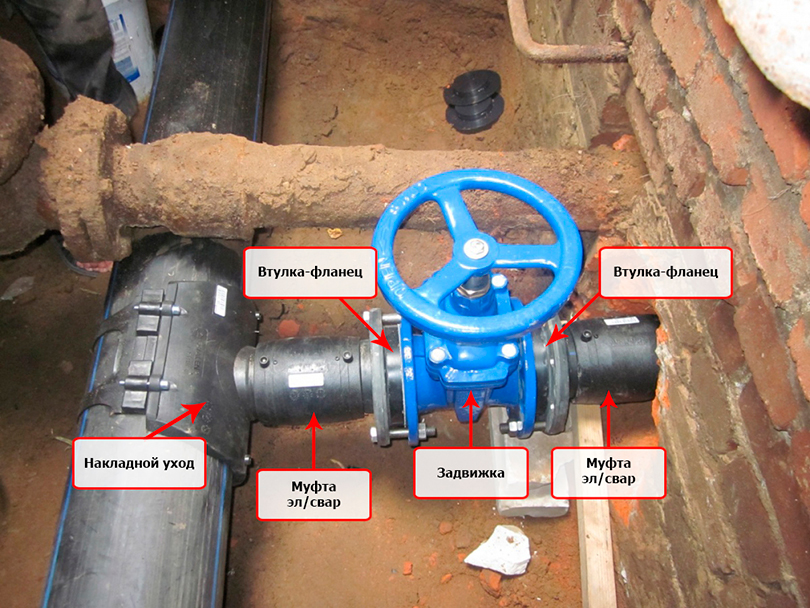

Электромуфты представляют собой полиэтиленовые соединительные элементы с нагревательной спиралью внутри. В них вставляются подготовленные зачищенные и обезжиренные соединяемые трубы, торцы которых плавятся под воздействием температуры, и образуется надежное электросварное соединение.

Важно! Следует обеспечить полную неподвижность всех элементов конструкции в процессе плавления и остывания.

Муфтовый метод сварки полиэтиленовых трубопроводов отличается быстротой и простотой исполнения, подходит для труднодоступных участков трубопроводов, но сопровождается дополнительными затратами на приобретение специальных электросварных фитингов для пэ сварки, (терморезисторных электромуфт с раструбом – по названию этого приспособления метод еще называется терморезисторным соединением).

Базовые инструкции

Для создания прочных и долговечных соединений важно соблюдать общие правила технологии сварки полиэтиленовых труб:

  • соединять только совместимые трубы согласно условиям метода соединения (учитывать материал, толщину стенок, диаметр);
  • температура и время нагревания должны соответствовать стандартным показателям;
  • в процессе сварки использовать оборудование с возможностью регулировать температуру плавления и давление в течение нагрева, охлаждения;
  • правильно провести подготовку, очистить и обезжирить трубы;
  • устранить факторы, негативно влияющие на процесс (грязь, прямые солнечные лучи, ветер, низкие температуры).

Следуя базовой инструкции можно добиться безупречных результатов.

Этапы работ

Базовые этапы для стыковой сварки пэ и пнд труб:

  • Подготовка идеально ровной горизонтальной рабочей поверхности.
  • Перед сваркой ПНД труб выполняется очистка их торцов.
  • Установка соединяемых труб в центраторе сварочной системы с созданием необходимого зазора между концами.
  • Запуск сварочного аппарата и его прогрев до рабочей температуры.
  • Расплавление материала труб до нужной вязкости.
  • Сведение труб с достаточным усилием и удержание в таком положении до остывания и сваривания.
  • Проверка равномерности шва.
  • Извлечение соединенной трубы из аппарата.

Установка и сварка ПНД труб в систему

Полиэтиленовые трубы удобны в эксплуатации и имеют преимущества по сравнению с трубами из других материалов. Они прочные, долговечные, пластичные, недорогие, отличаются небольшим весом, широким диапазоном рабочих температур, поддаются сгибанию и легко плавятся, что позволяет применить к ним разные способы сварки, а также использовать методы разъемных соединений. Благодаря универсальности, можно создавать сложные трубопроводные системы с разветвлениями, поворотами, совмещением участков из труб разного диаметра, вставкой функциональных элементов.

Установка труб в систему

Сборка полиэтиленовых труб в систему достаточно простая, особенно, если трубопровод используется в не промышленных целях. Не требует физической силы, применения тяжелой техники и сложного оборудования. Трубы ПНД небольшого диаметра может смонтировать даже исполнитель без опыта.

Для начала следует разработать проект трассы или составить схему подключения для небольших простых объектов. Это позволит рассчитать протяженность магистрали и потребность в материале: трубах, фитингах, муфтах, заглушках, уплотнителях, отводах, гайках, цангах и других деталях. Приобретается или оформляется в аренду оборудование в зависимости от выбранного способа соединения. Понадобятся такие инструменты, как труборез, нож для зачистки срезов, центратор,

Для напорных трубопроводов или газовых магистралей применяется неразъемное соединение. Нужно выбрать вид сварки в зависимости от размера труб и внутреннего диаметра (толщины стенок). Это может быть стыковая сварка, выполняемая с минимальными затратами с помощью специального сварочного аппарата, или соединение посредством электромуфтовой сварки с использованием фитинга, внутри которого интегрирован нагревательный элемент.

Сварка труб

Перед началом сварки подготавливаются материалы, инструменты, оборудование и рабочее пространство. Трубы разрезаются под пайку с помощью электрического трубореза или его аналогов (трубной гильотины, кругового резака, ленточной пилы). Важно обеспечить максимально ровный, симметричный срез, устранить возможные заусенцы. При необходимости трубы можно сгибать или распрямлять. Эластичность материала позволяет это делать с помощью незначительного нагревания (можно участок обдать кипятком) и физических усилий.

Важно! Регулировать температуру нагрева для сгибания или распрямления, чтобы избежать образование трещин в месте сгиба (при недостаточном нагреве) или повреждение поверхности (при слишком высокой температуре).

Для соединения используется сварка труб. Для стыковой сварки важно обеспечить идеальную ровность среза. Чтобы упростить работы, можно использовать электросварную муфту – соединительный элемент с нагревательной спиралью внутри, в который с двух сторон вставляются трубы и автоматически центруются, расплавляются, соединяются, затвердевают в нужном положении. Использование дополнительных приспособлений удорожает работы по созданию трубопровода, поэтому можно их количество сократить до необходимого – применять этот вид сварки только в труднодоступных местах.

Каким способом можно сгибать и разгибать ПНД трубы

Полиэтиленовые трубы легко поддаются деформации без применения специальной техники. Сгибание и разгибание можно сделать вручную.

Чтобы выпрямить трубы, которые продаются и/или хранятся в бухтах, поэтому сохраняют в отрезанном виде кольцевые изгибы, нужно нагреть место загиба с помощью горячей воды, строительного фена, газовой горелки или в промышленном оборудовании (в формовочной машине). Таким же образом можно придать полиэтиленовой трубе нужный изгиб.

Важно! Знать допустимые пределы температуры плавления и радиуса изгиба, чтобы не повредить материал.

Подробнее о порядке действий можно прочитать в статье «Как выпрямить ПНД трубу». Способы и рекомендации», которую вы найдете здесь и в статье «Как правильно согнуть ПНД трубу», опубликованной здесь.

Контроль качества швов

После выполнения сварочных работ производится обязательный визуальный осмотр качества швов. Согласно ГОСТу, правилам технологии сварки ПНД выбранного типа к качеству сварных соединений

  • предъявляются такие требования:
  • Сварной шов должен быть равномерным по всей длине на уровне наружной поверхности соединяемых труб.
  • Допускается выступ сварного шва над поверхностью соединяемых труб в диапазоне значений, соответствующих толщине стенки трубы. Шов труб с толщиной стенок в 5 мм может выступать за их пределы не более, чем на 2,5 мм. Если толщина стенок трубы в пределах от 6 мм до 20 мм, то предельная допустимая высота шва — 5 мм.
  • Важно максимально точно отцентровать соединение. Если смещение соединяемых поверхностей произошло, то оно должно не быть больше 10% от толщины стенок трубы.

О том, как сварить трубы из ПНД своими руками, смотрите в следующем видео.

Оцените автора
Спектр Ремонта
Добавить комментарий
