Как настроить реле времени на включение двигателя и магнитного пускателя в определенный момент времени?

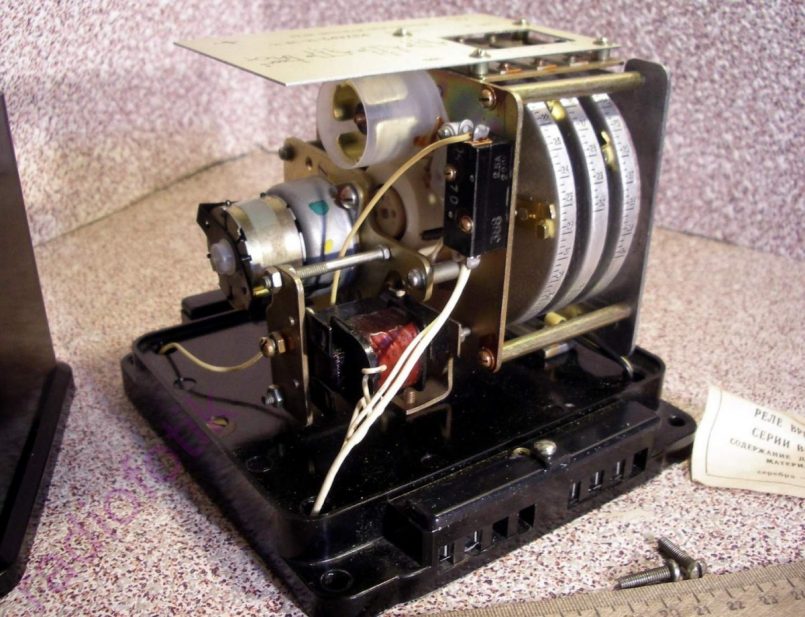

Моторные

Реле времени наряду с электромагнитом и контактной группой содержит в своей конструкции двигатель и редуктор. Когда устройство срабатывает, то напряжение подается на двигатель синхронного типа и электромагнит.

Двигатель посредством муфты и зубчатой передачи приводит в движение диски. В их конструкции присутствуют кулачки. Они оказывают действие на контакты. Регулирование задержки времени осуществляется путем смены положения дисков. Период задержки от 10 сек. до нескольких часов.

На что обратить внимание при покупке

Различные модели реле

Для выбора подходящей модели следует руководствоваться основными параметрами прибора. Различные модели могут подключаться к бытовой сети в 220 В, а также к пониженным управленческим сетям на 12, 42 и 127 В.

Пропускная способность контактов без перегрева зависит от допустимого тока нагрузки. Там где условия не допускают переключения контактов ввиду взрывоопасности, нужно устанавливать бесконтактные устройства.

Показатели защищенности от влаги и условий температурного режима определяют допустимые параметры среды эксплуатации. Для корректной работы реле следует обратить внимание на такие нюансы:

• предпочтение следует отдать приборам с широкой возможностью установки времени;
• панель управления должна быть простой, понятной;
• картинка дисплея четкой и яркой;
• цифры и значки хорошо видны, легко читаемы.

Несложный язык программирования, возможность перехода от устаревших систем на основе релейно-контакторных схем к микропроцессорным приборам позволили программируемым реле занять достойное место на рынке новых устройств автоматизации.

Виды и классификация

Применение находят следующие типы отсчета временных интервалов, по которым и производится классификация времязадающих устройств:

• пневматические;
• моторные;
• электромагнитные;
• часовые (анкерные);
• электронные.

Следующее различие заключается в значении напряжения питания управляющего электромагнита, которым осуществляется первоначальный взвод исполнительного устройства или механизма и электромагнита, управляющего коммутированием выходных клемм. Наибольшее распространение получили такие типы реле времени по напряжению:

• 12 В напряжения постоянного тока;
• 24 В постоянного тока;
• 220 вольт переменного тока.

Реле времени на 380В используются в трехфазных сетях с включением по схеме «треугольник».

Рабочее напряжение отличается от напряжения коммутации, которое зависит от исполнения и мощности контактных групп. Рабочее напряжение является необходимым для функционирования устройства и должно находиться в строго заданных пределах. Минимальный предел напряжения коммутации не ограничен. При превышении допустимых значений возможен пробой промежутка между контактами.

Такие же требования предъявляются и к току коммутации, превышение которого более допустимого значения чревато обгоранием и спеканием контактных групп, возникновением электрической дуги в момент размыкания.

Значение рабочего напряжения диктуется требованиями безопасности. При этом учитывается то, что чем больше мощность управляющего электромагнита, тем сильнее потребляемый им ток. Наибольшее распространение получили реле времени на 24 вольта, поскольку в данном случае имеется наиболее выгодное сочетание напряжения и тока потребления реле.

В автомобилях используются реле времени с напряжением питания 12 В, поскольку это самое распространенное значение бортовой сети автомобиля. Например, реле времени управления стеклоочистителями и указателями поворота. Контактные группы этих устройств отличаются высокой надежностью, имеют большой запас по величине тока для исключения обгорания, поскольку от исправной работы зависит безопасность движения по дорогам.

Все перечисленные типы допускают выпуск многоканальных реле времени. В таком случае коммутация цепей осуществляется несколькими независимыми группами контактов. В простых конструкциях срабатывание групп происходит одновременно, в сложных — в зависимости от запрограммированного алгоритма.

Большое разнообразие по количеству групп и алгоритму работы предоставляют электронные устройства. Схемы, разработанные с применением микроконтроллеров, имеют малые габариты, которые ограничены только типом и размерами исполнительных элементов, коммутирующих нагрузку.

От соответствия конструкции предъявляемым требованиям зависит надежность работы устройств и механизмов. Выбор реле времени заключается в подборе такого типа, который соответствует всем предъявляемым требованиям, в числе которых:

• рабочее напряжение;
• напряжение и ток коммутации;
• длительность временных интервалов;
• точность установки выдержки;
• работа на включение или выключение;
• регулировка включения и отключения.

Цикличные реле времени

Данный тип реле времени автоматически и непрерывно формирует заданные промежутки времени. Если задать вопрос о том, зачем нужны реле циклического типа, то можно сказать, что наибольшее распространение они получили в автоматических системах управления освещением (уличным, в животноводческих хозяйствах, в аквариумах).

Электромагнитные

Электромагнитные устройства еще называют реле времени с электромагнитным замедлением. Отличаются простой конструкцией и используются в устройствах релейной автоматики. Обмотка электромагнита дополнительно содержит короткозамкнутый виток в виде медного цилиндра, который препятствует быстрому нарастанию и спаду магнитного потока, в результате чего якорь подвижной системы двигается с замедлением. Время задержки на срабатывание составляет от 0,07 до 0,11 секунды, а на отпускание от 0,5 до 1,4 секунды. Недостатки:

• невозможность коррекции времени задержки;
• работа только на постоянном токе.

Пневматические

Замедляющим устройством в такой конструкции является пневматический демпфер, воздух в который поступает через калиброванное отверстие. Его проходное сечение регулируется иглой со специальным винтом.

Достоинства: не требует подачи питания

• низкая точность установки времени (свыше 10 %);
• чувствительность к загрязнению воздуха.

Представляет собой синхронный двигатель, который через редуктор передает вращение валу с контактными группами. Может включать в себя электромагнитную муфту, расцепляющую вал двигателя и редуктор. Время выдержки составляет от нескольких секунд до десятков часов.

• малая точность выдержки времени;
• работоспособность только в узком диапазоне температур;
• необходимость в регулярной чистке и смазки механизма.

С часовым или анкерным механизмом

Устроены по принципу механических часов. В промышленности для взвода пружины используется токовая обмотка. Таким образом, чем выше ток в обмотке, тем сильнее сжимается пружина и быстрее ход механизма. Отличаются невысокой точностью установки времени. Настройка механического реле подобна регулировке будильника.

Электронные

Самый распространенный класс устройств. Выполнены на электронных компонентах. В качестве времязадающего элемента применяется генератор тактовой частоты или синхронизация от частоты питающей сети.

Отличаются самыми широкими пределами перестройки частоты. Минимальный интервал составляет единицы микросекунд, а максимальный — дни, месяцы и годы. Перестройка интервала выполняется электронным способом (при помощи переключателей) или программным (путем изменения коэффициентов встроенной программы или посредством интерфейса от внешнего оборудования).

Часовое, суточное или недельное реле часто является опцией в электронных часах.

Электронные реле установки времени предоставляют самые широкие возможности построения цепей управления, включая многоканальные варианты исполнения или цикличный режим работы.

В качестве исполнительной части используются полупроводниковые ключи или электромагниты с различными группами контактов для коммутации нагрузки реле.

Достоинства электронных устройств:

• самый широкий диапазон установки выдержки;
• минимальные габариты и вес;
• высокая надежность;
• самая высокая точность установки временных интервалов.

Точность выдержки зависит только от стабильности частоты задающего генератора. Использование генераторов на кварцевых элементах с термостабилизацией позволяет достигнуть точности тысячных долей процента.

Недостатки: необходимость в подаче внешнего питания для работы электронных компонентов схемы.

Схемы реле времени имеют большое разнообразие. Среди них встречаются и простейшие, и сложные на основе микроконтроллеров.

Виды реле времени

Кроме особенностей настройки и алгоритмов работы, реле времени отличаются формой исполнения корпуса. Наиболее распространенными среди потребителей являются блочные и модульные. Первые рассчитаны на бытового потребителя и выполнены в виде переходника для розетки. На передней панели этих устройств расположены кнопки управления и дисплей для настройки алгоритма работы.

Модульные модели реле времени могут использоваться как бытовыми, так и промышленными потребителями. Их корпус выполнен таким образом, чтобы приборы смогли поместиться в щитовую. Предусмотрены крепления для установки на стандартную дин (DIN) рейку.

Область применения реле времени

Многофункциональное программное реле времени имеет достаточно обширную область применения. Простая схема подключения позволяет применять его для управления освещением в домах, для создания искусственного света, в частности на птицефабриках, для оснащения насосов, которые применяются для подачи воды, в осветительных и рекламных щитах, в холодильном, воздушном, и испытательном оборудовании и т. Кроме того, реле времени устанавливается на оросительных системах и термопечах.

Устройства на самом деле крайне разнообразны и делятся на группы в зависимости от доступных временных интервалов работы.

Циклические

Распространенный тип реле управления, которые широко используются как среди бытовых, так и среди промышленных потребителей. Они способны работать с напряжением от 12 вольт до 220 В. Цикличные (их еще называют логическими) реле времени срабатывают при подаче управляющего сигнала. При этом пользователь может задать интервал переключение режимов работы. Отличными примерами этих приборов является реле времени TDR1, TDR26 и TDR 60s.

Пример циклического реле времени

Суточные, недельные и годовые

Как и предыдущий тип устройств, здесь выполняется включение/отключение нагрузки в соответствии с установленными настройками таймера. Только для автоматического переключения здесь не нужен импульс: срабатывание осуществляется за счет внутреннего механизма. Достаточно запрограммировать устройство, указав, в какой промежуток времени выполняется подача и отключение нагрузки.

Астрономические

Этот тип реле управления фактически объединяет в себе все предыдущие. Работа устройства основана на запрограммированном астрономическом календаре. При правильной настройке текущей даты географической широты он самостоятельно рассчитывает время восхода и заката солнца.

Важно! При выборе конкретного варианта следует учитывать не только то, какие задачи должно решать реле времени, но и на какие токи рассчитан прибор.

Схема работы прибора

Реле времени с задержкой выключения 220в РЗВ-1 применяется в схемах автоматики, например, на лестничной площадке, для вентилятора в санузле. Диапазон времени срабатывания от 1 секунды до 60 минут. Чтобы задать время, нужно нажать и отпустить кнопку «ПРОГ». Контакты размыкаются, а время до следующего нажатия сохраняется в памяти устройства.

Чтобы изменить период задержки, операцию повторяют. Минимальная задержка 1 секунда, если повторного нажатия не будет, реле сработает через 60 минут. Память прибора зафиксирует максимальное время задержки – 1 час. При замыкании контакта включается реле, при размыкании – таймер. РВ отключает нагрузку по истечении заданного времени.

Контакт может быть представлен как кнопкой без фиксации, так и обычным выключателем. При коммутации включается лампочка или любая другая нагрузка и начинается отсчет запрограммированного времени. По окончании заданного периода прибор отключится.

Простая схема реле с задержкой

Регулируемый прибор с цифровой шкалой – розетка с таймером, широко используется в домашних условиях, дает возможность управлять любой бытовой техникой. Время действия настраивается в суточном диапазоне, чего вполне достаточно для ежедневного применения. Инструкция объясняет, как выставить указатель диска на текущее время. Конструкция такого механического реле позволяет организовывать до 48 включений на протяжении суток.

Принцип действия реле времени

Электронные приборы представлены конструктивным разнообразием, поэтому рассматривать принцип устройства реле времени следует с учётом каждой конструктивной вариации в отдельности.

Такой выглядит одна из многочисленных конструкций реле времени. По сути, прибор напоминает обычный коммутатор, действие которого, однако, привязано к циклу течения времени

С точки зрения исполняемых действий, на практике используются электромагнитные, пневматические, электронные конструкции и устройства на часовом механизме.

Электромагнитные приборы

Устройства, поддерживающие электромагнитный принцип действия, как правило, предназначены для работы исключительно в схемах с питанием от постоянного тока.

Конструкция электромагнитного реле времени РЭВ-814: 1 – узел неподвижных контактов; 2 – скоба; 3 – демпферный механизм из меди; 4 – угольник; 5 – сердечник обмотки главного контура; 6 – якорь; 7 – подвижные контакты якоря

Диапазон срабатывания по времени обычно составляет 0,07 – 0,11 сек по включению и 0,5 – 1,4 сек по отключению. Конструкция таких реле времени содержит две рабочих обмотки, одна из которых представляет собой короткозамкнутый контур в виде медного кольца.

Когда через основную обмотку проходит электрический ток, отмечается рост магнитного потока. Этим потоком формируется ток короткозамкнутой обмотки, за счёт чего рост магнитного потока основной обмотки ограничивается.

Как результат, формируется временная характеристика движения якоря исполнительного механизма или, иными словами, создаётся выдержка по времени на включение.

Усовершенствованная конструкция реле времени электромагнитного типа. Этой моделью прибора поддерживается коммутация четырёх независимых каналов нагрузки. Вместе с тем по токовым параметрам устройство выглядит слабее старых моделей (+)

Если прекращается подача тока в контур основной обмотки, благодаря эффекту индуктивности, некоторое время остаётся активным магнитное поле короткозамкнутой обмотки. Соответственно, в течение этого времени реле не отключается.

Пневматические устройства

Конструкции на базе пневматических систем – своего рода эксклюзивные устройства. Подобные устройства оснащены специальной механикой замедления – пневматическим демпферным механизмом.

Регулировать время выдержки пневматических реле можно путём уменьшения или увеличения проходного сечения трубки, через которую осуществляется подвод воздуха. Для этих целей конструкции пневматических реле снабжаются регулировочным винтом.

Одна из распространённых конструкций пневматических приборов. Достаточно простое надёжное исполнение. Параметры коммутируемого тока до 16 ампер. В качестве коммутатора используется мини-переключатель на два канала

Диапазон установки временной задержки пневматических реле составляет в среднем 1 – 60 сек. Однако есть экземпляры, перекрывающие этот диапазон практически вдвое. Правда, на практике отмечены небольшие погрешности (около 10%) в плане точности срабатывания по установленным значениям.

Модификации часового типа

Так называемые часовые реле времени нашли широкое применение в электрике. Этот вид приборов нередко используется в конструкциях автоматических выключателей , предназначенных для защиты цепей напряжением 500 – 10000 вольт. Диапазон выдержки составляет 0,1 – 20 сек.

Принцип действия часовых моделей построен на работе пружины, взводимой механическим приводом (анкером) электромагнита. Коммутация контактных групп часового реле времени выполняется по факту пройденного времени, значение которого ранее было установлено на шкале прибора.

Представитель достаточно древней серии приборов – реле времени с часовым механизмом. Между тем, этот вид устройств показал надёжную безотказную работу в самых разных условиях

Скорость хода механизма устройства напрямую связана с силой тока, протекающего в обмотке электромагнита. Этот фактор позволяет настраивать прибор под исполнение функций защиты. Особенность такой защиты выражается полной независимостью от влияния окружающей температуры.

Электронные реле

Последние несколько лет практически везде, где могут применяться реле времени, на смену устаревшим электромеханическим моделям пришли электронные версии.

Этот вид приборов обладает целым рядом преимуществ:

• малые габариты корпуса;
• высокая точность срабатывания;
• удобный механизм настройки;
• визуальное отображение информации.

Электронные версии действуют, как правило, на основе цифровых импульсных счётчиков. Многие современные приборы построены на высокопроизводительных микропроцессорах. Реле цифровые обычно рассчитаны на коммутацию мало-индуктивных либо неиндуктивных нагрузок.

Современная разработка – цифровое реле, призванное обеспечить коммутацию по времени. Привлекает удобством управления и контроля, гибкой настройкой и внешним видом

Для настройки реле времени цифрового типа достаточно задать нужные временные параметры с помощью функциональных клавиш, размещённых непосредственно на фронтальной панели корпуса.

Настройка обычно доступна в широких пределах по времени, позволяет охватывать не только секунды, минуты, часы, но также дни недели. Для примера можно рассмотреть модель недельного электронного реле — таймера.

Электронный таймер с функциями автоматических включений-отключений может удачно использоваться в схемах управления разными видами устройств. Так называемое «недельное» реле времени обеспечивает выполнение функций коммутации в соответствии с установленным промежутком времени в рамках недельного цикла. Такие устройства используются в системах «умный дом».

Например, благодаря прибору открываются возможности:

• коммутировать системы освещения в заданное время;
• запускать или останавливать технологическое оборудование;
• активировать/деактивировать охранные системы.

Прибор небольшой по размерам, имеет несколько функциональных клавиш управления. Применяя системную клавиатуру, пользователь может его легко настраивать (программировать).

Пользовательский функционал цифрового реле времени – панель управления с клавишами установки параметров. Плюс жидкокристаллический дисплей, где отображается вся необходимая информация

Режим программирования активируется нажатием и удержанием кнопки, обозначенной символом «P». Выполнить системный сброс помогает клавиша «Reset». Изменение настроек времени реле осуществляется клавишами установки минут, часов, дней недели при активном режиме программирования.

Стандартной схемой подключения реле времени предусматривается установка одного из двух режимов управления действиями – ручного или автоматического. Удобство настройки реле цифрового типа обеспечивает информационный жидкокристаллический дисплей.

РВ с задержкой выключения 220в с 3 лучших устройства с алиэкспресс

Покупка реле на портале алиэкспресс экономит деньги. Мы приводим три лучших устройства на этом сервисе.

Номер в рейтингеНазваниеПлюсыНедостатки
ПервыйDigital LED Display Time Delay Relay Module Board DC 12V Control Programmable Timer Switch Trigger Cycle Module With CaseЦифрой индикатор, наличие корпусаДля управления устройствами 220В нужно промежуточное реле
ВторойAC 220V H3Y-2 Power On Time Delay Relay Solid State Timer 1. 0~30 Min Socket BaseВозможность работать в сети 220 В, удобная настройкаПредельное время задержки 30 мин
ТретийProgrammable Delay Relay DH48S-S with socket baseНеограниченное время выдержек, наличие корпуса, возможность дистанционной настройкиЦена

Первый, второй и третий номер в нашем рейтинге реле

Кратко о реле времени

Реле времени — это прибор, основная задача которого состоит в выполнении периодического включения/отключения подачи электроэнергии на нагрузку. Причем в качестве последней может быть как уличный светильник, так и промышленный насос. Реле времени являются отличным инструментом автоматизации циклических процессов, которые выполняются в строго заданных временных периодах.

Исходя из практики, скажу, что при хорошо продуманном алгоритме работы с помощью реле времени организовываются целые производственные линии. Главное — все тщательно рассчитать и правильно настроить время включения/отключения.

Электрическая схема подключения реле

На крышке любого устройства, производитель наносит принципиальную схему подключения электромагнитного реле в сеть. На электрической схеме катушку реле изображают прямоугольником и обозначают литерой «К» с цифровым индексом, например, К3. При этом контактные пары, которые не находятся под нагрузкой маркируются буквой «К» с двумя, разделенными точкой, цифрами. например, К3. 2 — контакт номер 2, реле К3. Расшифровывается обозначение так: первая цифра – это порядковый номер электромагнитного реле на схеме, вторая обозначает индекс контактных пар данного реле.

Ниже приведён пример электрической схемы, на которой происходит управление соленоидом пневматического клапана с помощью НО контакта реле К1. После замыкания S1 реле запитывается и НО контакт 13, 14 замыкается, при этом на соленоиде Y1 появляется напряжение.

Контактные пары, которые располагаются вблизи электромагнитной катушки, обозначаются штриховой линией. В принципиальной схеме подключения реле обязательно отображаются все параметры контактных пар, указывается максимально допустимое значение коммутационного тока контактов. На катушке реле производитель указывает тип тока и рабочее напряжение.

Стоит отметить, что схема подключения электромагнитного реле составляется для каждого типа элемента сугубо индивидуально в соответствии с особенностями его работы в автоматизированной сети. При этом, для корректной работы некоторых типов реле необходима настройка, в ходе которой устанавливаются оптимальные параметры для работы реле: задержка активации, ток сработки, перезагрузка и т.

Алгоритмы работы реле времени, функциональные диаграммы, условные обозначения

Выше уже упоминалось, что любые реле могут работать на замыкание, размыкание и переключение контактов при необходимом управляющем воздействии. А в реле времени предусматривается или пауза после такого воздействия, или даже соблюдение определенной цикличности срабатывания.

Различают немало алгоритмов работы реле времени. Ниже на схемах будут рассмотрены наиболее часто применяемые.

На схемах верхним графиком (голубого цвета) показывается напряжение питания, подаваемое на реле. Нижний график – выходное напряжение, идущее от реле на исполнительное устройство (на нагрузку). Красными стрелками показываются диапазоны установленной задержки срабатывания.

Еще одно замечание. Управляющие сигналы для реле могут подаваться по разному.

— Это может быть общее напряжение питание, подаваемое на прибор. Такие реле так и называется – с управлением по питанию.

— Для управления используется отдельная цепь подачи внешнего сигнала.

На приведенных ниже схемах, просто для более понятного восприятия, будут в основном показаны (за одним исключением) алгоритмы для реле с управлением по питанию. Но и для второго варианта они, в принципе, такие же.

Схема алгоритма №1

Реле времени с задержкой включения. После включения питания выходной сигнал будет передан на нагрузку по истечении установленной паузы Т.

Схема алгоритма №2

Выходной сигнал в данном варианте передается на нагрузку сразу после включения питания. Но через установленный интервал Т – прерывается.

Схема алгоритма №3

Включение нагрузки происходит одновременно с подачей общего питания. Но выключение производится после выдержки паузы Т с момента снятия напряжения питания реле.

Схема алгоритма №4

Цикличная работа реле времени, с паузой на старте. После подачи напряжения питания выходной сигнал на нагрузку появляется через интервал Т1. Этот сигнал выдерживается в течение определенного установленного интервала Т2. Затем происходит размыкание, с повторной паузой Т1, после чего вновь включение нагрузки на время Т2 — и так далее до полного снятия напряжения питания.

Схема алгоритма №5

Один из вариантов с постоянно подключенным питанием и управлением с помощью внешнего сигнала. При подаче управляющего импульса (или, наоборот, при его снятии – показано высветленным цветом и пунктиром) срабатывает реле и коммутирует питание на нагрузку. Питание подается в течение установленного периода Т1, после чего автоматически отключается, до поступления очередного управляющего импульса.

Эти алгоритмы можно назвать базовыми. А уже из них, как из «кирпичиков», могут выстраиваться куда более сложные схемы, реализованные в реле различных конструкций и моделей.

Одна из самых важных характеристик реле времени – функциональная диаграмма

Кстати, показанные выше графические схемы имеют название функциональных диаграмм реле, и обычно указываются на корпусе прибора или в его технической документации. То есть при выборе требуемого изделия для определенных нужд, умея читать такие диаграммы, можно отыскать подходящую модель.

Ниже на двух иллюстрациях будет продемонстрировано многообразие функциональных диаграмм реле времени, предлагаемых в продаже. Это показывается лишь в качестве примера, так как на самом деле выбор может быть намного шире. Обратите внимание и на то, что некоторые реле могут иметь несколько выходов на нагрузку, а также несколько каналов получения внешнего управляющего сигнала.

Примеры функциональных диаграмм реле времени с управлением по питанию.

Функциональные диаграммы реле времени – таблица А

Примеры функциональных диаграмм реле времени с управлением внешним сигналом.

Функциональные диаграммы реле времени – таблица Б

Значения временных интервалов Т, Т1, Т2 и т. чаще всего имеет возможность устанавливать пользователь. Правда, существуют модели реле времени, в которых время срабатывания уже предустановлено и изменению не подлежит. Но это приборы специального предназначения, обычно устанавливаемые в схемах защит электрических приборов и установок. Естественно, величина задержки в таком случае указывается в техническом описании изделия.

В одном реле времени может быть реализовано несколько алгоритмов его работы, с возможностью выбора. А функциональные диаграммы и схемы контактов обычно изображены на корпусе изделия.

Обозначения контактов реле времени на схемах

При выборе реле времени необходимо уметь разбираться не только в функциональной диаграмме, но и в схеме расположения контактов. Обычно встречаются вот такие принятые обозначения:

Контакты, работающие на размыкание цепи.

Условные обозначения контактор реле времени, работающих на размыкание

1 — дуга обращена вниз: задержка срабатывания после подачи управляющего напряжения;

2 — дуга обращена вниз: задержка срабатывания после снятия управляющего напряжения;

3 — две противоположно направленные дуги: задержки и при подаче управляющего напряжения, и при его снятии.

Контакты, работающие на замыкание цепи.

Условные обозначения контактор реле времени, работающих на замыкание

Условия срабатывания, понятно, можно не расписывать – они такие же, как в предыдущем примере.

Алгоритм работы

Важной особенностью реле времени является то, что подача напряжения или отсечение нагрузки через заданный промежуток времени – это только одна из функций этих приборов. Продвинутые модели поддерживают различные алгоритмы работы.

Самые простые реле времени по истечению времени задержки просто отключают оборудование от сети. Более продвинутые устройства способны запускать отсчет задержки только спустя время после подачи напряжения или реализуют циклическое включение/отключение. В некоторых случаях возможен запуск отсчета задержки только при подаче сигнала с кнопки.

Разновидности

По способу программирования реле времени делятся на два вида: с аналоговым и цифровым программированием. При этом каждый из видов имеет свои преимущества и предназначается для более эффективного использования их функций. К примеру, аналоговое реле времени достаточно легко программируется, перенастраивается, оно гораздо проще в эксплуатации и несколько дешевле по стоимости. Реле цифровое позволяет задать наиболее точный временной интервал и исключает возможность появления программной ошибки. С помощью органов контроля реле времени легко программируются. Они монтируются на DIN-рейку или на лицевую панель. Способ подключения : через специальную колодку, разъем, клеммы Для задания времени используются переключатели, потенциометры и кнопки. У нас имеются многофункциональные, многопрограммные реле времени и таймеры, Также простые недорогие аналоговые реле времени.

Подключение реле времени в схеме управления

Устройство необходимо подключать с учётом соответствия места установки тем условиям, какие заявлены в техническом паспорте прибора. Как правило, монтаж предполагает вертикальную установку прибора при допусках отклонения от вертикали не более чем на 10º.

Температурные границы помещения, где предполагается монтаж и эксплуатация реле времени, обычно не превышают диапазон -20°С + 50°С.

Уровень влажности воздуха в зоне инсталляции прибора не должен превышать значения 80%. Электрическую схему, куда устанавливается таймер, на время установки следует отключить от сетевого питания.

Классическая схема подключения реле времени, в данном случае, для прибора, коммутирующего два канала с нагрузкой. По такому же принципу подключаются устройства на разное число коммутаций (+)

Прибор любой конструкции традиционно имеет технический паспорт, где обозначена схема подключения. Многие таймеры электронно-механические и цифровые дополняются схемой, нанесённой непосредственно на корпусе и показывающей, как и в какой последовательности подключить реле времени.

Классический вариант подключения выглядит так:

• Подключение лини напряжения на клеммы питания прибора.
• Фазная линия через автоматический выключатель соединяется с входным контактом нагрузки реле.
• Выходной контакт нагрузки реле подключается непосредственно к фазной линии нагрузки.

По сути, схема подключения для основной массы приборов выстраивается по идентичному принципу: подключение питания на сам прибор и включение нагрузки через группу коммутируемых контактов.

В зависимости от типа реле (однофазные, трёхфазные), а также от конструктивных особенностей, этих контактных групп может быть несколько.

Простой вариант реле времени можно сделать собственноручно. Схемы различных самоделок описаны в этой статье.

По способу подключения к действующей электросети все релейные устройства подразделяются на следующие классы:

• приборы блочного типа;
• переключатели, встраиваемые непосредственно в электронную схему;
• модульные конструкции.

Устройства блочного типа выполняются в виде монолитного переходника, втыкаемого непосредственно в розетку. Их контакты напрямую подключаются к фазе и нулю коммутируемой цепи. Встраиваемые образцы не нуждаются в стороннем источнике питания, так как работают в составе сложных электронных схем.

Модульные реле времени крепятся на дин рейке в распределительном шкафу и подключаются к расположенной рядом нулевой и фазной шине. В соответствии с особенностями конструкции конкретного исполнительного механизма все известные образцы реле имеют следующие исполнения:

• электромагнитного типа;
• приборы, выполненные на основе электронной схемы;
• похожие на заводные механизмы пневматические и электромеханические устройства (последние по внешнему виду напоминают часы).

В частной практике широко применяются приборы электронного и электромагнитного типа, что объясняется простотой их конструкции и сравнительно невысокой стоимостью.

Цифровое реле задержки отключения нагрузки

По виду механизма, обеспечивающего задержку во времени, эти устройства делятся на следующие классы:

• с электромагнитным замедлением;
• пневматические (компрессорные);
• с часовым (анкерным) замедляющим механизмом;
• моторные системы;
• электронно-механические аналоговые устройства.

Каждый из перечисленных образцов отличается от аналогов своими характеристиками и применяется в конкретных условиях на усмотрение пользователя. Устанавливаемые на дин рейку модульные конструкции могут использоваться в качестве временного реле 220 Вольт для освещения внутридомовых пространств.
