Инструкция по монтажу и сборке насосной станции в доме

Схема водоснабжения дома с накопительным баком

Представленная схема легко интегрируется в существующую трубную разводку как в водоснабжение с одним центральным трубопроводом, так и с несколькими. Ее компактность обусловлена использованием свободного пространства над резервуаром, в котором на кронштейнах подвешивается насосная станция.

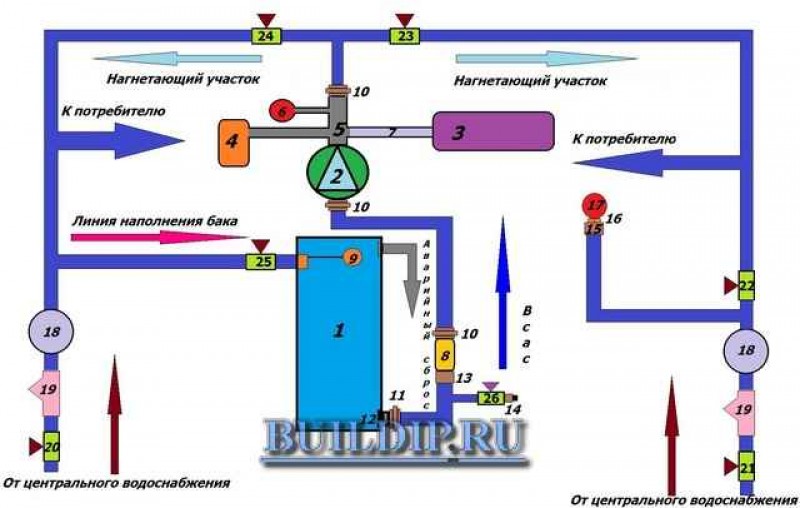

На рисунке 1 изображена схема водоснабжения частного дома с двумя центральными трубопроводами состоящая из:

Всасывающая нагнетающая и распределительная линия выполнена из полипропиленового трубопровода и переходов с диаметрами 32 мм (всас) и 20 мм.

Подключение насосной станции с погружным насосом своими руками

Система монтажа зависит от глубины скважины, вида погружного насоса. Среди изобилия таких агрегатов выделяют: вибрационные, колодезные и центробежные насосы. Принцип установки таких насосов заключается в том, что их погружают воду. Конструктивно оборудование защищена от воздействия воды.

Центробежные насосы считаются отличным вариантом для установки в скважины любой глубины. Они способны перекачивать большое количество воды с высокими показателями напора на выходе. При монтаже важно придерживаться ключевого правила: устанавливают насос на уровне не менее 50 см от дна источника с водой.

Дренажные насосы лучше всего проявляют себя в работе с загрязненной водой. Допускается наличие примесей до 5 мм. В продаже вы также найдёте дренажные промышленные насосы, которые способны работать с вкраплениями диаметром до 12 см.

Технические показатели

Если запланирована установка насосной станции для дачи или домовладения, особое внимание при ее выборе обращают на производительность. Лучшим решением будет конструкция, которая обеспечит требуемый напор из скважины, способный удовлетворить потребность в воде для бытовых нужд и для приусадебного участка.

Для комфортного проживания за городом семьи из 4 человек подойдет установка водяной станции средней или малой мощности. Обычно такие конструкции укомплектованы гидробаком, рассчитанным на 20 литров. Они поднимают жидкость из скважины в объеме 2 — 4 кубометра в час и создают напор, равный 45 и больше метров.

Кроме этого, перед установкой насосной станции, при покупке учитывают ее габариты, уровень воды при выключенном и функционирующем насосе, вид фильтра и сечение труб.

Работы по монтажу запорной фурнитуры и фильтра

Внутренние работы начинаются с монтажа участков напорной трубы до фильтрующего элемента. Трубы для внутреннего размещения можно брать полиэтиленовые и полипропиленовые. К таким изделиям несложно подобрать фитинги соответствующего диаметра, их легко установить или заменить при необходимости.

На первом этапе врезают запорный вентиль, с помощью которого перекрывается домашняя водопроводная сеть на случай аварии, длительного отъезда или для установки сантехнического оборудования. Самым надежным и практичным считается шаровый вентиль с американкой, который меняется без демонтажа всей системы (подробнее: «Сгон американка – правила использования фитинга для соединений»).

Выбирая кран, лучше всего отдавать предпочтение латунным изделиям, так как они отличаются большей прочностью и надежностью. В свою очередь изделия с силуминосодержащими сплавами стоят дешевле, но гораздо быстрее выходят из строя и в большинстве случаев становятся причиной затопления.

Фильтр первой стадии очистки устанавливают в непосредственной близости с гидроаккумулятором. При этом к нему следует обеспечить свободный доступ для обслуживающих работ, которые чаще всего подразумевают промывку картриджей – основных фильтрующих элементов. Периодичность промывки зависит от количества присутствующих в воде примесей в виде извести, железа и других микроэлементов. Фильтр должен очищать воду от крупного песка или кусочков глины еще до того, как вода поступит в мембранный отсек гидроаккумулятора.

Для установки фильтров следует пользоваться специальными ключами, которые в большинстве случае идут в комплекте с поставляемым фильтрующим устройством. При расположении корпуса необходимо следить, чтобы с одной стороны была насосная станция, с другой стороны – разводка подающей трубы на точки водоразбора. Прямые участки водопроводной магистрали необходимо прикрепить к стене с помощью хомутов, в местах поворотов фиксируют посредством специальных фитингов.

В процессе сборки водопровода необходимо проверять герметичность соединений, чтобы вода под напором не вывела из строя всю систему водоснабжения.

Как правильно установить, запустить и настроить насосную станцию

Автономное водоснабжение является первоочередным инженерным сооружением в частном доме, особенно если поблизости нет централизованного водопровода. Чтобы обеспечить постоянную подачу воды в дом, потребуется установка и подключение насосной станции. Хотя это оборудование не из дешевых, все же можно сэкономить значительную сумму, если провести монтаж и подключение станции своими руками.

• 1 Варианты места установки насосной станции1.1 В доме1.2 В подвале1.3 В колодце1.4 В кессоне
• 1.1 В доме
• 1.2 В подвале
• 1.3 В колодце
• 1.4 В кессоне
• 2 Варианты обвязки насосной станции2.1 Подключение станции к колодцу2.2 Подключение к скважине2.3 Подключение станции к системе водоснабжения
• 2.1 Подключение станции к колодцу
• 2.2 Подключение к скважине
• 2.3 Подключение станции к системе водоснабжения
• 3 Правила запуска и настройки оборудования3.1 Первый запуск станции3.2 Настройка автоматики
• 3.1 Первый запуск станции
• 3.2 Настройка автоматики

Расположение насосной станции

Выбирая место установки насосной станции в скважину, необходимо выполнение следующих условий:

• Станция должна располагаться на минимальном расстоянии от источника воды.
• Требуется поддержание определенного температурного режима.
• Принятие мер по снижению уровня шума от работы насосной станции.
• Создание условий для беспрепятственного технического обслуживания и выполнения ремонтных работ.

Учитывая перечисленные условия, можно сказать, что оптимальным вариантом установки станции будет подвальное помещение, чердак или кессон. При этом следует понимать, что каждый объект имеет свои преимущества и недостатки.

Видео инструктаж с полезными советами

Установив насосную станцию самостоятельно, можно сэкономить значительные средства, которые будут направлены на приобретение действительно качественного оборудования. А это, наряду с правильным монтажом и настройкой позволит на много лет забыть о том, что возможны какие-либо проблемы с системой водоснабжения. Акцентируем ваше внимание, что стнацию можно не тольго купить в готовом виде, но и самостоятельно собрать.

Технология монтажа насосной установки

Монтаж насосной станции производится в несколько этапов. От правильной установки устройства зависит эффективность и долговечность его работы, поэтому подходить к делу следует максимально ответственно. Прежде, чем начинать монтажные работы, следует выбрать наиболее подходящую схему подключения насосной станции к водопроводу, а также определиться с местом её установки. Лишь после этого производится обвязка водоподающего устройства трубами и стыковка с внутридомовым и внешним водопроводом.

Выбор места расположения

Точка расположения насосной станции зависит от нескольких факторов. Прежде всего, это схема подачи – прямая или через накопительный бак. Также на расположение установки влияет климатические условия. В южных районах, где не бывает сильных морозов, поместить станцию можно прямо над источником водоснабжения, либо в непосредственной близости к нему.

Для этого над скважиной оборудуют заглублённую в землю камеру – кессон. В этом утеплённом приямке и помещают водоподающую аппаратуру, подводя к ней трубы и электропитание.

Когда вода для внутридомовой системы берётся из колодца, разместить станцию можно прямо в нём. Для этого на внутренней стенке колодца устанавливают полочку, а уже на ней монтируют насосную станцию.

Возможно также установка подающего воду устройства в специальной будке рядом с источником воды. Единственное условие – станция должна находиться в помещении с плюсовой температурой, чтобы избежать перемерзания воды внутри труб и демпфера.

Если жилое строение находится в северном регионе, то обеспечить надёжную теплоизоляцию при внешнем расположении станции будет затруднительно. Наилучший выход в таком случае – разместить станцию внутри дома. Обычно для этого используют цоколь или подвал.

Для схемы установки, включающей в себя накопительный бак, размещение насосной аппаратуры внутри отапливаемого помещения является единственно возможным. Бак-накопитель, заполненный водой, в зимнее время должен находиться в тепле. Соответственно, и водонапорная станция располагается рядом с ним.

Проведение подготовительных работ

После выбора точки установки станции, начинаем подготовительные работы. Прежде всего, монтируется основание, на котором она будет стоять. Можно залить небольшую бетонную площадку, выложить пол кирпичом, либо установить прибор на специальные кронштейны. В целях шумоизоляции, между основанием и самой станцией рекомендуют закрепить резиновую прокладку. Она будет поглощать вибрации, идущие от работы насоса и крыльчатки вентилятора.

Далее прокладываем трубопроводы:

• Внутренний, идущий от насосной станции к сантехническому водоразборному оборудованию.
• Внешний, соединяющий станцию или бак-наполнитель с источником воды.

Внешние трубы следует прокладывать в траншеях, расположенных ниже уровня промерзания почвы. Этот показатель различен для разных регионов. Для средней полосы России он составляет порядка 0,8-1,2 м, а для Сибири может составлять 2,5-3, и более метров.

Траншея копается таким образом, чтобы трубопровод имел небольшой скат в сторону скважины. Это необходимо, чтобы в при аварийном ремонте трубопровода, вода самотёком ушла вниз.

Сборка водозаборного узла

Тип водозаборного узла зависит от вида используемого насоса. Если это стандартный поверхностный насос, то водозаборный узел состоит из трубы, опущенной в скважину. На её конце крепится обратный клапан и фильтр-сетка, задерживающая крупный мусор. У станций, оборудованных эжекторным насосом, водозаборный узел будет иметь более сложный вид.

На всасывающую трубу также надевается клапан и фильтр-сетка, но к ней присоединяется ещё одна труба, идущая от эжектора. По этой трубе от насоса направляется часть потока обратно, в основание всасывающей трубы. Так создаются дополнительные всасывающие мощности, позволяющие значительно увеличить высоту подачи воды.

Когда требуется подавать воду из очень глубокой артезианской скважины, приходится использовать погружной насос-глубинник. Глубина подачи его составляет до 200-300 метров. Фильтр грубой очистки входит в комплект такого насоса, и устанавливается внутри него.

Погружной насос подвешивается за оголовок скважины на прочном нержавеющем тросе. Водозаборный узел следует размещать, чтобы он находился посреди водяного столба, но не ближе полуметра до дна для насоса-глубинника, и 1м –для поверхностного.

Монтаж поверхностных элементов станции

Схема сборки станции зависит от конкретной модификации аппарата. Зесь следует соблюдать одно непреложное правило: каждый из агрегатов соединяется между собой через запорные краны с резьбой-американкой и клапанами. Это даёт возможность заменять вышедшие из строя узлы без демонтажа соседних и без сброса воды из водопровода.

Перед станцией устанавливается дополнительный фильтр грубой очистки, задерживающий песок, просочившийся сквозь фильтр-сетку. На выходящем от станции трубопроводе, ведущем в здание, ставятся фильтры тонкой очистки, удаляющие из воды растворённые в ней микроэлементы.

Если размер демпферного бака, входящего в состав станции, слишком мал, можно вставить в водоподающую систему гидроаккумулятор. Это позволит увеличить аварийный запас в водопроводе с прямой подачей, без накопительного бака.

Далее, пользуясь инструкцией от производителя, подсоедините входящий и выходящий трубопроводы к соответствующим отверстиям насоса. За гидроаккумулятором устанавливаются датчики давления с манометрами и блок управления.

Первый запуск станции

Мощность электродвигателя насоса составляет порядка 0,7 – 1,5 кВт, поэтому рекомендуется подвести к нему отдельную линию электропроводки с устройством автоматического отключения тока, срабатывающего при коротком замыкании. Также следует подключить аппаратуру к заземляющему контуру.

Выставлять настройку запуска следует, ориентируясь на объём гидроаккумулятора:

• Для бака ёмкостью в до 30л установленное давление должно равняться 1,5 бар.
• Для 30-50л – 1,8 бар.
• От 50 до 100л – чуть ниже 2 бар.

Затем следует открутить пробку из отверстия вверху насоса, и заполнить его водой. Воду следует лить, пока она не начнёт литься из отверстия.

После этого пробку закручивают обратно, и производят такую последовательность действий:

• Подключают насос к электропитанию.
• Слегка открывают заливной вентиль, чтобы выпустить из системы воздух.
• После начала работы насоса, спустя пару минут из выпускного отверстия системы должна пойти вода.
• Когда вода не пошла, устройство выключают, и добавляют ещё воды.
• После начала перекачки воды, устанавливаются окончательные настройки для автоматических реле аппаратуры.

Какие насосы используют для станций?

В станциях могут применяться различные виды насосного оборудования. Выбрать наиболее удачный вариант можно, ориентируясь на условия эксплуатации, мощность агрегата, назначение, высоту подъема воды, погружение и другие параметры. Наиболее востребованными на рынке считаются следующие виды насосных станций:

• классические насосы с поверхностной установкой. Такие насосные системы позволяют подавать воду с небольшой глубины до 9 метров;
• насосное оборудование с внешним эжектором. Его опускают к всасывающей трубе. Система направлена на всасывание воды с глубины. Оборудование позволяет поднять воду с глубины около 30 метров. Оборудование с эжекторами работает шумно, поэтому нужно быть готовыми к такому минусу агрегатов. При желании вы можете улучшить шумоизоляцию в помещении, где намерены устанавливать насосную станцию;
• погружные модели. Их устанавливают на глубину около 30 метров. Насосы устанавливают на специальных тросах.

Теплоизоляция наружного водопровода

Расположение труб ниже уровня промерзания земли позволяет избежать мероприятий по утеплению магистрали. Однако не все участки могут похвастаться достаточно низким уровнем грунтовых вод, что полностью исключает возможность рыть глубокие траншеи. В этом случае решением проблемы становится укладка труб на небольшой глубине и правильное утепление наружного водопровода.

Сравнительно недавно единственным способом было оборачивание труб наружных коммуникаций теплоизоляционным материалом и полиэтиленовой пленкой для защиты от воды.

Современные методы, материалы и технологии делают процесс утепления более простым и существенно повышают эффективность теплосбережения. К современным способам утепления можно отнести заключение труб в твердую пенополистирольную скорлупу на одном из этапов производства.

Подогревающий кабель, протянутый вдоль магистрали и закрепленный на трубе, является наиболее эффективным вариантом для водопроводной трубы диаметром 32 мм. Однако такой вариант имеет один существенный недостаток – необходимость в подключении к сети электроснабжения. Подобная проблема не имеет особой важности для собственников загородного жилья, которые постоянно живут в автономном режиме. На случай отключения электроэнергии у них имеется альтернативный вариант – генератор, работающий на газе, бензине или дизельном топливе.

Самостоятельную установку и подключение насосной станции рекомендуется выполнять только в том случае, если есть опыт по установке, замене или ремонту насосного оборудования. Простому домашнему мастеру без необходимых знаний и навыка следует прибегнуть к помощи профессионального мастера или, в крайнем случае, выполнять работу под его контролем.

https://youtube.com/watch?v=nnE3BYTgh70%3Ffeature%3Doembed

Пуск насосной станции

Для того чтобы запустить насосную станцию в работу, необходимо ее и подающий трубопровод полностью заполнить водой. Для этого в корпусе есть специальное заливное отверстие. В него заливаем воду до тех пор, пока она не покажется. Пробку закручиваем на место, открываем кран на выходе к потребителям и запускаем станцию. Первое время вода идет с воздухом — выходят воздушные пробки, которые образовались при заливке насосной станции. Когда пойдет вода ровной струей без воздуха, система ваша вошла в рабочий режим, можно ее эксплуатировать. Если вы залили воду, а станция все не запускается — вода не качается или идет рывками — надо разбираться. Есть несколько возможных причин:

• нет обратного клапана на всасывающем трубопроводе, опущенном в источник, или он не работает;
• где-то на трубе есть негерметичное соединение, через которое идет подсос воздуха;
• слишком велико сопротивление трубопровода — нужна труба большего диаметра или с более гладкими стенками (в случае с металлической трубой);
• зеркало воды слишком низко, не хватает мощности.

Чтобы исключить поломку самого оборудования, можно запустить его, опустив короткий подающий трубопровод в какую-то емкость (бак с водой). Если все работает, проверяйте магистраль, глубину всасывания и обратный клапан.

Самые полезные советы при подключении насосных станций своими руками

Когда вы приступаете к затягиванию резьбовых соединений, воспользуйтесь ключом. Только такой способ может гарантировать герметичность соединения, что в дальнейшем не обернётся протеканием воды. Диаметр подходящих труб должен быть с учётом максимально допустимых нагрузок на систему.

Если необходимо защитить насос от холостого хода, есть вариант использовать линию рециркуляции. С помощью специального крана вы сможете контролировать интенсивность потока воды в обратном направлении. За счёт этого также удастся улучшить напор систем. Однако стоит учитывать, что при рециркуляции немного снижается производительность насоса.

Не стоит забывать об обязательном обслуживании и диагностике насосных станций. Эти меры направлены на проверку состояния следующих деталей:

• резьбовые соединения, чтобы не допустить протечек;
• фильтры, которые нуждаются в периодической чистке;
• реле для настройки показателей;
• гидробака, в котором есть риски протечек.

Всегда важно контролировать уровень давления в гидроаккумуляторе. Если он опустился ниже требованного уровня, вы можете воспользоваться автомобильным компрессором или насосом. Если же давление снижается и одновременно из отверстия протекает вода, нужна замена мембраны.

Устройство насосной станции

Для комфортного проживания в загородном доме необходимо наличие безупречно смонтированной системы водоснабжения, в которой главную функцию выполняет насосная станция.

Знание устройства системы водоснабжения и принципа работы отдельных звеньев этой коммуникации позволяет самостоятельно выполнить монтаж водопровода или проконтролировать работу приглашенных мастеров, провести ремонт отдельного элемента или выполнить его замену при возникновении аварийной ситуации.

Система водоснабжения с насосной станцией для дачи для скважины состоит из следующих важнейших составляющих частей:

• Устройство для забора воды, оснащенное фильтром.
• Обратный клапан, препятствующий движению воды в обратном направлении.
• Всасывающая труба, идущая к насосу.
• Реле давления, регулирующее подачу воды.
• Датчики, по которым можно определить точные значения определенных параметров.
• Гидроаккумулятор, в котором происходит автоматическое накопление воды.
• Электродвигатель.

Гидроаккумулятор является современным и практичным устройством, однако не всегда есть возможность его приобрести. В этом случае для решения вопроса, как установить насосную станцию на скважину, можно использовать накопительный бак, хотя следует учесть его недостатки, включая слабый напор и неудобный монтаж. С учетом того, что специализированные магазины предлагают современные агрегаты для насосной станции, в которых уже имеется гидроаккумулятор, нет необходимости собирать и устанавливать систему с накопительной емкостью.

Решаясь на установку простой емкости для накопления жидкости, важно помнить о следующих правилах:

• Для создания необходимого напора накопительный резервуар устанавливают на максимально возможной высоте. Чаще всего монтаж выполняют в чердачном помещении.
• Основание, на котором предполагается монтаж накопительной емкости, должно быть усилено балками, плитами или дополнительными перекрытиями.
• Бак должен вмещать трехдневный запас воды на случай поломки насоса. Однако следует помнить, что в емкости объемом более 250 литров может накапливаться осадок.

При заборе воды из скважины насосной станцией с мембранным гидроаккумулятором или резервным накопительным баком в обязательном порядке устанавливают фильтрующий элемент и монтируют страховочный патрубок для отвода лишней воды. Шланг от патрубка следует вывести в дренаж или емкость, из которой поливают насаждения на участке.

Работает станция для подачи воды из скважины по следующему принципу: при снижении уровня воды происходит включение насоса, который закачивает воду и заполняет систему. Когда система заполняется до необходимого уровня, а давление достигает определенных значений, реле давления отключает насос. Настройки реле выставляют в зависимости от объема накопительной емкости и технических характеристик насоса.

Выбираем место для установки

Перед тем как подключить насосную установку к скважине самому, нужно выбрать правильное место расположения. Рекомендуется устанавливать аппаратуру вблизи скважины. Чаще всего оборудование защищают кессоном. Размер углубления должен позволять обслуживать механизмы.

Стены приямка облицовывают кирпичом или бетоном. Насос ставят на фундамент из бетона и закрепляют анкерными болтами. Всасывающую трубу в скважину вводят через переходник. Установка станции в кессон положительно влияет на срок службы центробежного насоса.

Компоненты погружного оборудования можно размещать на любом расстоянии от скважины. Управляющий модуль можно установить в подвале или котельной. Помещение должно быть защищено от воздействия влаги. Иначе оборудование быстро выйдет из строя.

Существуют такие варианты размещения станции:

• Вдали от центра помещения. Это позволяет увеличить площадь свободного пространства, необходимого для обслуживания установки. Оборудование не должно контактировать со стенами. Это приводит к возникновению вибрации и посторонних звуков при работе аппаратуры. Постоянные колебания разрушают защитное покрытие, из-за чего металл повреждается.
• Размещение в отдельном строении. Помогает избежать возникновения шума, однако владелец не может быстро получать доступ к аппаратуре. Некоторые бурят шахту на этапе формирования котлована, из-за чего источник остается в подвале. Установка насосной станции в скважину этим способом позволяет сэкономить средства, однако ремонт и замена компонентов оборудования вызывают затруднения.

Установка насосной станции своими руками

Владельцу частного дома или дачи рано или поздно предстоит заняться вопросом водоснабжения. Ведь без этого, невозможно организовать комфортный отдых.

Установка насосной станции в частном доме является одним из обязательных пунктов комфортной организации загородной жизни или отдыха.

Современная насосная станция настраивается таким образом, чтобы автоматически обеспечить забор воды из скважины или колодца, а также постоянно поддерживать необходимое давление в трубопроводной системе.

• Место установки насосной станции в доме и на даче
• Схема подключения насосной станции
• Подключение насоса, накопительного бака и воды
• Электрическое подключение

Подключение насосной станции в доме или на даче вполне по силам каждому владельцу загородной недвижимости. Для этого необходимы только навыки работы со слесарными инструментами – гаечным ключом, отвёрткой и пассатижами.

Далее в статье мы по порядку расскажем всё, что необходимо знать для того, чтобы установка насосной станции водоснабжения не вызывала у Вас сомнений и вопросов.

Подключение насоса к водопроводу

Чаще всего жители частных домов решаются на самостоятельную установку насосного оборудования и его подключение к центральному водопроводу при недостаточном давлении. Подобная проблема возникает по таким причинам:

• изменение гидрогеологических условий;
• увеличение водопотребления, вызванное приростом населения;
• использование устаревшего оборудования.

Перед установкой насоса следует обратить внимание на характеристики воды, ведь здесь могут быть вредные примеси, которые необходимо отфильтровать, чтобы они не попали в насос. Подобное часто случается с вибрационными моделями

Важно помнить о том, что монтаж выполняется в несколько этапов

• В первую очередь необходимо разъединить трубу водопровода в определенном месте.
• Затем конец магистрали фиксируют к накопительной емкости.
• После этого необходимо подсоединить второй конец трубы.
• Далее наступает черед монтажа электропроводки и регулировки насосного оборудования.

Благодаря правильной настройке агрегата удастся достигнуть оптимального давления в системе водоснабжения. Если окажется, что станция отключается раньше времени, то необходимо немного уменьшить давление.

Правила запуска и настройки оборудования

Перед первым запуском насосного оборудования сначала необходимо подготовить гидроаккумулятор, поскольку от правильно подобранного давления в нем зависит стабильность работы всей системы водоснабжения. Высокий показатель давления в баке будет провоцировать частое включение и выключение агрегата, что не лучшим образом скажется на его долговечности. Если в воздушной камере бака будет заниженное давление, то это приведет к чрезмерному растяжению резиновой груши водой, и она выйдет из строя.

Гидробак подготавливается следующим образом. Прежде, чем накачать воздух в бак, убедитесь, что груша, находящаяся внутри него, пустая. Далее, проверьте автомобильным манометром давление в баке. Как правило, новые баки закачиваются воздухом на заводе. Гидробаки до 25 л должны иметь давление в пределах 1,4-1,7 бар. В емкостях на 50-100 литров давление воздуха должно быть в диапазоне от 1,7 до 1,9 бар.

Совет! Если показания манометра ниже рекомендуемых, то следует закачать воздух в бак, используя автомобильный насос, и отрегулировать его, ссылаясь на показания манометра.

Чтобы правильно произвести первый запуск насосной станции, поэтапно осуществите следующие действия.

• Выкрутите пробку, закрывающую отверстие для воды, находящуюся на корпусе агрегата. На некоторых аппаратах вместо пробки может находиться вентиль. Его следует открыть.
• Далее, заполните всасывающую трубу и насос водой. Прекратить лить жидкость следует, когда она начнет вытекать из отверстия для залива.
• Когда всасывающая труба будет заполнена, закройте отверстие пробкой (перекройте вентиль)
• Подсоедините станцию к электросети и включите ее.
• Для удаления оставшегося воздуха из оборудования следует приоткрыть кран в ближайшей к насосу точке водозабора.
• Дайте поработать агрегату в течение 2-3 мин. За это время из крана должна политься вода. Если этого не произошло, то следует отключить насос и повторно залить воду, после чего произвести запуск насосной станции.

Настройка автоматики

После успешного запуска требуется проверить и настроить работу автоматики. Новое реле давления имеет заводские настройки верхнего и нижнего порога давления, при достижении которых оно включает или выключает насос. Иногда возникает необходимость изменить данные значения, выставив их на нужное давление включения-выключения.

Регулировка автоматики происходит следующим образом.

• Отключите агрегат и слейте воду из гидроаккумулятора.
• Снимите крышку с реле давления.
• Далее, следует запустить насос, чтобы начала набираться вода в гидробак.
• При отключении аппарата запишите показания манометра — это будет значение верхнего порога отключения.
• После этого откройте кран в самой отдаленной либо самой верхней точке водозабора. По мере вытекания из него воды, давление в системе начнет снижаться, и реле включит насос. Показания манометра в этот момент будут означать нижний порог включения. Запишите это значение и найдите разницу между верхним и нижним порогом.

В норме, давление включения должно равняться 2,7 бар, а отключения – 1,3 бар. Соответственно, разница давлений при этом составляет 1,4 бар. Если полученная цифра равняется 1,4 бар, то менять ничего не нужно. При заниженном давлении агрегат будет часто включаться, что спровоцирует преждевременный износ его узлов. При завышенном насос будет работать в более щадящем режиме, но при этом будет очевидна разница в напоре: он будет нестабильным.

Совет! Чтобы увеличить разницу давлений, следует затянуть гайку на малой пружине. Для уменьшения разницы гайка отпускается.

Во время проверки работы реле обратите внимание, с каким напором вытекает вода из крана. Если напор слабый, то потребуется настройка давления

В данном случае, давление в системе должно быть выше. Чтобы поднять его, следует отключить аппарат и немного затянуть гайку, прижимающую большую пружину реле давления. Чтобы уменьшить напор, гайку необходимо ослабить.

Самые распространённые ошибки при подключении насосных станций

Чтобы вы не допустили ошибок, а насос смог отлично работать с заявленной производительности, важно исключить все потенциальные ошибки. Рассмотрим несколько правил, которые чаще всего игнорируют владельцы частных домов при установке насосных систем:

• неправильная длина трубопровода. В системе необходимо обеспечить достаточную длину для функционирования насоса. Если система трубопровода будет немного длиннее, это не доставит никаких проблем. Если же вы неправильно рассчитаете длину, потребуется её увеличивать. Это стоит дорого и влияет на герметичность системы;
• все соединения должны быть прочными. Используйте специальные инструменты для плотного закручивания резьбовых соединений. В противном случае вы не сможете гарантировать герметичность системы, что приведет к течи во время эксплуатации;
• важно контролировать давление в гидроаккумуляторе. Если оно понижено, воспользуйтесь насосами для его стабилизации.

После подключения обязательно нужно сделать тестовый запуск насосной станции. Он предусматривает подключение всей системы. Запускать двигатель нужно только при перекрытых запорных вентилях. В результате из системы должен выйти весь воздух, после чего вода сможет бесперебойно проходить по системе трубопровода.

Эффективность и производительность насосной станции зависит не только от выбора модели, но и от соблюдения условий подключения, эксплуатации.
