Что именно представляет собой ригель в здании, и какие бывают размеры?

Содержание
  1. Виды профилей монолитных ригелей
  2. Ригель и другие особенности силового каркаса
  3. Чем ригель отличается от балки?
  4. Каким может быть бетонный ригель
  5. Чем отличается ригель от балки?
  6. В чем разница между ригелем от балкой?
  7. Итак, в чем же различие между ригелем и балкой?
  8. Виды, форма и маркировка
  9. Профили
  10. Преимущества технологии безопалубочного формирования
  11. Виды и маркировка
  12. Ригель железобетонный Р
  13. РДП и РДР
  14. Железобетонный ригель РБП и РБР
  15. РОП, РОР, РЛП, РЛР
  16. РКП
  17. Отличительные характеристики ригелей
  18. Производим и предлагаем продукцию
  19. Варианты монтажа ригелей в деревянных каркасных домах
  20. Устройство ригеля по финской технологии
  21. Устройство ригеля по канадской технологии
  22. Где используется
  23. Советы мастера
  24. Форма и материал изготовления
  25. Деревянный
  26. Металлический
  27. Чем отличается балка от ригеля?
  28. Определение и назначение
  29. Чем ригель с добавками в бетон лучше изделия без добавок
  30. Области применения в строительстве
  31. Какой вариант выбрать
  32. Как сделать своими руками
  33. Функции и применение

Виды профилей монолитных ригелей

Тип ригеля выбирают в зависимости от вида ЖБ-плиты перекрытия, для которой он используется:

  • Р – ригели с сечением прямоугольной формы. Полка отсутствует, плита опирается непосредственно на верхнюю грань изделия.
  • РДП и РДР. Двухполочные изделия. Сечение имеет тавровую или крестообразную конфигурацию. Для работы с многопустотными плитами служат изделия марки РДП, ребристых – РДР.
  • РБП и РБР. Эти строительные элементы имеют по бокам небольшие уступы, но они значительно меньше по сравнению с полками РДП и РДР и не служат для расположения на них плит. Опирание плит осуществляется на верхнюю грань. Модели РБП работают совместно с многопустотными плитами, РБР – с ребристыми.
  • РОП, РОР, РЛП, РЛР. Изделия оснащены с одной стороны полкой, предназначенной для укладки на нее плит: РОП – многопустотных, РОР – ребристых. С другой стороны они имеют небольшой уступ. Ригели РЛП и РЛР рассчитаны на установку в стеновых конструкциях лестничных клеток. Уступ у них отсутствует.
  • РКП. Консольные ригели – это несущие детали с переменным поперечным сечением. Они монтируются таким образом, что их часть (консоль) выступает за пределы стены. Группа из двух или более консолей служит для опирания балконных плит или других наружных конструктивных элементов.

Ригель и другие особенности силового каркаса

  • Добавить в закладки
  • 05 сентября 2022
  • Прочитать позжеОтправим материал на почту

СК «Новый город»

Готов силовой каркас дома на три семьи по коммерческому проекту в д. Дубечино Московской области.

Дом получается очень теплым, эргономичным, с большими окнами в пол за счет хорошей трехметровой высоты.

Широкие проемы на терассу объединяют ее в общей стилистике с домом и создают прекрасное пространство для посиделок, общения и единения с природой.

Силовая часть состоит из 3х основных частей

— половое перекрытие

— межкомнатные перегородки

— стропильная система

Какие особенности по этому проекту мы можем отметить в каждой из частей❓

Используемый материал — доска камерной сушки 45*195 — дает возможность сделать хорошее утепление на 200 мм, по стенам и полу и большую прочность (чем толще стойка, тем больше прочность и меньше батутности).

Укосины — диагональные балки, которые под четко рассчитанным углом упираются в нижний и верхний обвязочный материал — и удерживают боковой щит от нагрузок и боковых сдвигов. По зазору между укосиной и обвязкой можно определить качество строительных работ. В идеале — его вообще быть не должно

Ригель — устанавливается для распределения вертикальной нагрузки от стропильной системы по периметру всего каркаса.

Холодный чердак с утеплением по перекрытию. Часто бывает так, что сразу делают утепление стропильной системы. В данном варианте идет вальмовая кровля сложной конфигурации и чтобы сохранить эргономику дома ввели дополнительное перекрытие, которое распределяет нагрузку и приподнимает высоту до комфортных 3-х метров.

Выносы скатов по 800 мм (против обычных 250-300 мм) поддерживают общую эстетику крупногабаритного дома.

Утепление эковатой 200 мм по стенам закрывает все зазоры и дает хорошую плотность. А насыпка чуть выше лаг перекрытия чердака формирует так называемый «холодный мостик».

А вы слышали о таком утеплителе, как эковата?

О том, что это такое, в чем преимущества и недостатки этого утеплителя, расскажем в следующем посте!

Чем ригель отличается от балки?

Название «балка» получил элемент с длиной во много раз превышающей ширину и опирающийся на оба своих конца и, возможно, имеющий дополнительные опоры в середине. Работает он преимущественно на изгиб – искривляется под действием нагрузки, при этом не разрушаясь.

Ригель – это балка, связывающая вертикальные опоры, воспринимающая нагрузку от других элементов и передающая её на эти опоры. То есть, любой ригель – это балка. Многие просто называют и то, и другое балкой и оказываются правы, ведь это действительно она. Но обратное утверждение не всегда верно – не любая железобетонная балка может считаться ригелем.

Главные признаки, которыми ригельная балка отличается от остальных:

  • соединяет вертикальные элементы (колонны, опоры и т.д.); если она опирается не на вертикальный элемент, а на другую горизонтальную конструкцию или на что-то ещё, то это не ригель;
  • всегда располагается горизонтально, либо под небольшим углом, так как соединяет вертикальные опоры;
  • чаще всего принимает на себя нагрузку от других ЖБИ и передаёт её на колонны, к которым крепится. Сами колонны не могут непосредственно служить опорой перекрытиям. А железобетонные поперечины предоставляют достаточную опорную площадь, чтобы обеспечить зданию необходимую устойчивость.

Даже само название говорит за себя. «Riegel» в переводе с немецкого языка означает «поперечина», что указывает на функцию в остове здания.

Ригель – важный несущий элемент, без которого не обойтись при возведении железобетонного каркаса строения. Он обеспечивает его устойчивость, на нём размещаются междуэтажные перекрытия.

Каким может быть бетонный ригель

Так как ригели используются для соединений стоек каркаса, бетон для их изготовления должен быть тяжелым, марок от В22 до В60, в зависимости от этажности здания и требуемой прочности. Также устанавливают несколько поясов армирования для повышения прочности и устойчивости здания.

Изготавливать горизонтальные опорные элементы нужно со строповочными отверстиями или монтажными петлями. Исполнять формовку в соответствии с рабочими чертежами на ригели.

Отправлять заказчику изделия можно с отпускной прочностью не менее 70 % в теплое время года и 85 % − в холодное. Для междуэтажных перекрытий прочность должна равняться 90 % и выше. Транспортировать и хранить следует в горизонтальном положении. Подкладки в нижнем ряду устанавливать под монтажные петли или отверстия для стропов.

Первоначально проводят лабораторные исследования инертных материалов. Если требования по их качеству выполнены, приступают к забивке изделия.

Испытания ригелей проводят по ГОСТ 8829 и рабочим чертежам. Прочность бетона определяется на партии образцов, хранившихся при температуре 18-22 °C и отобранных перед формованием. Применяется также неразрушающий метод контроля прочности, предусмотрен стандартами. Контролируются также размеры и процент их отклонения, морозостойкость, водонепроницаемость, сила натяжения арматуры (для предварительно-напряженного изделия).

Чем отличается ригель от балки?

Область строительства достаточно широка и имеет множество различных инструментов и материалов. Порой даже опытному специалисту приходится специально выяснять значение тех или иных понятий и терминов, в связи с необходимостью грамотно оперировать ими во время строительных работ — от этого зависит качество процесса построения конструкции. Один из самых популярных вопросов, относящихся к профессиональной отрасли — чем отличается балка от ригеля?

Опорная конструкция, держащая все основные элементы — ригель, которые распределяет стропилы на балки. Стоит отметить, что изготавливают его из дерева, железобетона или же металла, что позволяет приобрести ему определенные очертания. Элемент, работающий «на изгиб» — балка, в изготовлении которой применяется исключительно металл или дерево.

В чем разница между ригелем от балкой?

Ригель и балки в работе неразлучны и имеют первостепенные функции в строительстве. Без наличия одного из них поставить сооружение невозможно. Первое является главной конструкцией, которая впоследствии станет опорой для каркаса, а сама коробка строится с помощью балок, работающие в основном «на изгиб». Ригель — это стержень всей постройки и имеет более широкую сферу применения, а балка считается помощником лишь в качестве покрытия или перекрытия. В процессе проектирования просчитываются размеры балки, а назначение ригеля не меняется в зависимости от условий.

Итак, в чем же различие между ригелем и балкой?

  • Ригель — это та же самая балка
  • В отличие от балки ригель устанавливается горизонтально
  • Балка работает только «на изгиб
  • Балка создана для того, чтобы перекрывать строительные конструкции
  • Размеры балки тщательно рассчитываются
  • Балка производится исключительно из дерева и металла
  • Ригель изготавливается из железобетона, металла или дерева и универсален для всех конструкций
  • Ригель является стержнем любой конструкции
  • Балка создает каркас постройки
  • Сфера применения ригеля более широка

26 Апреля 2017

Виды, форма и маркировка

Классификация видов ригелей основана на материалах изготовления, форме поперечного сечения (профиля), размерах. В строительстве в основном используются железобетонные и стальные аналоги. В деревянном строительстве – брусы. Это касается и деревянных кровель.

Профили

Это основа классификации железобетонных изделий.

У каждого вида есть свое буквенное обозначение:

  • РДП – с двумя полками, на которые можно укладывать пустотелые плиты перекрытия;
  • РДР – с двумя полками, на которые укладывать можно ребристые плиты;
  • РОП – с одной полкой или однополочные. Используются для укладки пустотелых плит;
  • РОР – с одной полкой для ребристых плит;
  • РЛП – однополочные. Используются в качестве основы для лестничных маршей;
  • РПБ – без полок с укладкой ребристых плит;
  • Р – бесполочные прямоугольного сечения;
  • РКП – консольные, на которые опираются пустотелые плиты от балконов.

В марке присутствуют как буквенные обозначения, так и цифры. Делятся они на группы, где в первой обозначается тип изделия, его высота сечения и длина. Цифровые обозначения – это размеры в дециметрах, которые округляются до целого числа.

Вторая группа – характеристики: несущая способность и класс стали используемой арматуры.

Третья группа – дополнительная информация, касающаяся условий эксплуатации. К примеру, сейсмическое воздействие, конструктивные особенности (наличие дополнительных деталей), стойкость к воздействию среды, в которой применяется элемент строительства.

Пример маркировки – РДП 6. 56 – 110А IV.

Первая группа обозначений:

  • РДП – двухполочный элемент, на который можно укладывать пустотелые плиты;
  • 6 – 600 мм высота сечения;
  • 56 – длина, равная 5566 см.
  • 110 – несущая способность с единицей измерения кН/м;
  • А-IV – класс арматуры, используемой внутри в качестве армирующего каркаса.

  • Особенности маркировки
  • Виды профилей монолитных ригелей
  • Отличительные характеристики ригелей

Ригель – железобетонное строительное изделие, назначение которого заключается в создании жесткого (или шарнирного) соединения вертикально расположенных конструкций (стен, колонн). Монтаж этих горизонтальных балок позволяет сформировать прочный каркас, обеспечивающий геометрическую стабильность всех конструктивных элементов здания. Ригель принимает на себя нагрузку плит покрытий и перекрытий, равномерно распределяет их по своей длине и передает на колонны, а затем на фундамент. Эти ЖБИ являются незаменимыми стройдеталями при строительстве панельно-каркасных зданий.

Преимущества технологии безопалубочного формирования

Технология безопалубочного изготовления была разработана в Европе в трех странах: Финляндии, Германии Испании. Во всех трех государствах производство отличается от остальных. Но в основе лежит принцип заливки бетонного раствора в металлоформы большой длины – несколько десятков метров.

Внутрь формы закладывается арматура, сверху заливается бетон, который тут же утрамбовывается, для чего используется заливочная машина. Она перемещается по рельсам вдоль металлоформы.

После окончания всех операций получается длинный ригель, который впоследствии разрезают на части требуемой длины. Для резки используются алмазные круги большого диаметра.

Преимущество этой технологии одно – снижение себестоимости ЖБИ. Для строительства это важный фактор.

Виды и маркировка

Железобетонные ригели различаются по нескольким признакам: это форма профиля, линейные размеры, прочность. Соответственно отличается и маркировка видов. Марка – буквенно-цифровое обозначение, по которому можно узнать его особенности. Маркировка ставится на боковой стороне и не дальше, чем за один метр от торца.

Ригеля маркируют по ГОСТ 23009-2016. Марка состоит из трёх последовательностей символов, разделенными тире.

Первая последовательность показывает:

  • форму профиля;
  • высоту сечения;
  • длину, округлённую до десятков сантиметров.

Затем ставится тире и указывается:

  • несущая способность, выраженная в килоньютонах на метр (кН/м), или цифра, условно обозначающая максимальную допустимую нагрузку,
  • класс стали напрягаемой арматуры, если она преднапряжена.

Третья последовательность ставится не всегда и указывает дополнительные свойства, например:

  • стойкость к воздействию едких газов,
  • степень сейсмостойкости,
  • некоторые возможные конструктивные особенности.

Пример маркировки двухполочного железобетонного ригеля высотой профиля 600 мм, длиной 5560 мм, с несущей способностью 110 кН/м: РДП 6. 56-110.

Следует заметить, что железобетонные плиты бывают ребристыми и многопустотными (прямоугольное сечение, имеют сквозные продольные отверстия). В зависимости от железобетонных плит, для которых предназначен монолитный ригель, отличается его сечение.

Основные формы и размеры:

Ригель железобетонный Р

Ригель ЖБИ марки Р имеет прямоугольное сечение – обыкновенный параллелепипед. Это изделие не имеет полок, и плиты опираются на его верхнюю грань. Применяется, когда ригель должен обладать большой площадью и равномерно прилегать к какой-либо поверхности.

РДП и РДР

Двухполочный. Имеет форму тавра или сечение в виде креста. Таким образом по бокам образуются две полки, на каждую из которых могут опираться элементы перекрытия. Этот тип предназначен для соединения средних рядов колонн, где перекрытия будут ложиться на него с обеих сторон. РДП служит опорой для многопустотных плит, РДР – для ребристых.

Железобетонный ригель РБП и РБР

Бесполочный. Его поперечное сечение – что-то среднее между типами Р и РДП (РДР). Имеет сбоку уступы, похожие на полки у РДП или РДР. Но эти уступы гораздо меньше и не предназначены для опирания на них плит или других конструкций. Горизонтальные элементы опираются на верхнюю плоскость, как и у марки Р. Этот тип используется для формирования настилов из железобетонных плит. На РБП опираются многопустотные плиты, а на РБР – ребристые.

РОП, РОР, РЛП, РЛР

Однополочный. Имеет всего одну полку в отличие от симметричного РДП (РДР), у которого полки с обеих сторон. Вторая половина поперечного сечения схожа с РБП (РБР). Используется когда нужно опереть плиту только с одной стороны. РОП предназначен для многопустотных плит РОР – для ребристых.

РЛП и РЛР устанавливаются в стены лестничных клеток, на них опираются плиты или лестничные марши. В отличие от РОП и РОР на второй стороне этого типа чаще всего нет уступа – эта грань ровная, как у типа Р. На РЛП опирают многопустотные плиты, на РЛР – ребристые.

РКП

Консольный ригель. Имеет переменное поперечное сечение похожее на РДП (РДР). Устанавливается так, чтобы его часть торчала из стены. Выступающий край называется консолью. Две или больше консолей могут быть опорой для балконной плиты или иных наружных элементов.

Отличительные характеристики ригелей

Ригель – это разновидность строительных балок, которую отличают от остальных следующие признаки:

  • опирание осуществляется только на строительные элементы вертикального размещения;
  • расположение – горизонтальное или под незначительным углом к горизонтальной плоскости;
  • назначение – восприятие нагрузок от горизонтально расположенных ЖБИ с передачей их на колонны, которые запрещено использовать в качестве непосредственных опор для перекрытий и прогонов.

Для изготовления этих строительных деталей используются бетоны класса прочности от В22,5, класса морозостойкости – не ниже F100, водонепроницаемости – от W4. Для упрочнения применяют каркасы, изготовленные из напрягаемой арматурной стали: термомеханически упрочненных стержней с поверхностью периодического профиля классов AIII, AIV и AV, арматурной проволоки периодического профиля Вр-1.

Эти ЖБИ относятся к строительным изделиям ответственного назначения, поэтому в процессе производства подвергаются многоступенчатому контролю качества.

Дата публикации: 13. 2020

Строительный эксперт с 20 летним стажем.

1998 год — Ижевский государственный технический университет по специальности инженер-строитель «Промышленное и гражданское строительство». 1997 год — Ижевский монтажный техникум по специальности техник-строитель-технолог.

Инженер технического контроля качества выполнения работ строительных работ: геодезия (планировка); земляные; дренажные; гидроизоляционные; монолитные, а также все виды работ с инженерными коммуникациями.

Производим и предлагаем продукцию

  • РДП4.26-40
    Цена:

    По запросу

    В корзину

  • РДП4.26-60
    Цена:

    По запросу

    В корзину

  • РДП4.27-40
    Цена:

    По запросу

    В корзину

  • РДП4.27-60
    Цена:

    По запросу

    В корзину

  • Фундамент на забивных ЖБИ сваях
  • Раскладка тротуарной плитки
  • Газонная решетка: назначение и технология укладки
  • Конструкции и устройство лифтовых шахт
  • Фундамент из бетонных блоков

Варианты монтажа ригелей в деревянных каркасных домах

Монтаж можно выполнить в двух основных вариантах:

  • финский;
  • канадский.

Рассмотрим кратко оба этих варианта.

Сразу отметим, что финский более простой, так как ригель монтируется одним элементом по всем опорам каркаса.

Канадский несколько увеличивает сроки устройства каркаса дома, но имеет ряд преимуществ над финским. Можно использовать обрезки пиломатериалов, так как ригель выполняется над каждым оконным или дверным проемами отдельным элементом. Еще следует учитывать, что при больших габаритах дома, не всегда есть возможность приобретения пиломатериалов большой длинны. Чаще всего материал имеет стандарт в 6000 мм.

Устройство ригеля по финской технологии

Длина элемента по финской технологии равняется параметру стены дома. Он устраивается из сплошного бруса или из отдельных досок скрепленных гвоздями. Таким образом, ригель берет на себя одновременно все вертикальные нагрузки от кровли здания.

Для крепления врезается в опоры каркасного дома, чаще всего этот элемент врезают с наружной стороны. К недостаткам этого варианта устройства можно отнести:

  • требуется надежное соединение со всеми стойками каркаса;
  • используются материалы максимальных размеров.

Для равномерного распределения нагрузок следует выполнить монтаж четко по горизонтальной отметке, иначе элемент будет работать не полностью. После монтажа ригеля устраивается верхняя обвязка каркасного дома.

Устройство ригеля по канадской технологии

Канадская технология значительно отличается от финской.

Устанавливаются опоры на всю высоту до низа верней обвязки в местах устройства проемов. Выполняется монтаж ригелей над проемами, следует обязательно выдержать четкую отметку по горизонтали. В противном случае будет невозможно эксплуатировать двери и окна дома, они будут заклинивать при открытии, а со временем придут в негодность.

По стойкам следует выполнить усиление, т. под ригелем дополнительно прибиваются дополнительные элементы опор.

Фундамент плита: устройство и все этапы строительства своими руками

Оконные проемы по верху усиливаются дополнительными элементами с шагом около 500-600 мм, они должны опираться на ригель, а верх этих коротких опор упирается в верхнюю обвязку. Низ проема (в районе подоконника) усиливается аналогично. В данном случае нагрузка передается конструкции, а сам вес оконного проема усилен короткими стойками под оконным блоком.

Дверные проемы усиливаются короткими стойками, смонтированными по верху ригеля. Нагрузки передаются от ригеля дверного проема на стойки. Следует обратить внимание на особое усиление стоек под ригелем дверного проема, можно выполнить усиление не из одной доски толщиной 50 мм, а установить брус 100*100 мм или закрепить элемент дополнительно из доски аналогичной толщины.

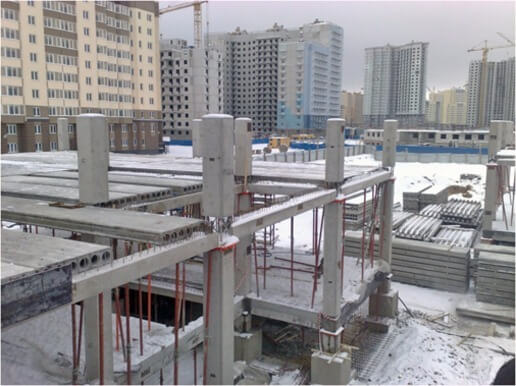

В строительстве этот процесс прост. Для этого используют подъемный механизм.

Ригели ЖБИ своими концами укладываются на:

  • консоли железобетонных колонн;
  • стальные столики, которые привариваются к закладным колонн;
  • бетонные подушки.

Соединение к колоннам производится электросваркой. Арматура, торчащая из ригеля, приваривается к арматурным стержням, торчащим из колонны. После чего место стыка заливается бетонным раствором. Получается монолитная конструкция.

Монтаж металлических ригелей проводится идентично, то есть с помощью подъемного крана. Отличие в том, что устанавливают строительный элемент на стальные консоли, которые предварительно крепятся к металлическим закладным с помощью электросварки.

Сам же ригель к консолям крепится электросваркой или болтами. Если используется первый вариант, то провар стыков производится с двух сторон. При этом все работы проводят только специализированные компании, в штате которых есть высококвалифицированные сварщики.

Где используется

Ригель в строительстве используется для соединения вертикальных и наклонных частей конструкции. Он распределяет и равномерно передает нагрузки от кровли, плит перекрытия на опоры (колонны) каркаса здания:

  • связывает между собой стойки строительных рам;
  • при строительстве каркасных домов, связывает опоры или колоны;
  • в стропильной системе связывает между собой стропила;
  • при строительстве опалубки;
  • при возведении лестничных клеток, арочных проемов, мостов.

В частном строительстве часто применяется при возведении каркасных загородных домов, гаражей. Это необходимый конструктивный элемент в строительстве. При возведении каркасного загородного дома не стоит пренебрегать его устройством, хотя на первый взгляд этот элемент и не играет большого значения при монтаже каркаса.

Советы мастера

Ригель в строительстве выполняет важную функцию. Поэтому в проекте каждого здания используют определенный тип с учетом проведенных расчетов. Главная цель последнего – это баланс между способностью бетонного раствора на сжатие и арматуры на растяжение.

При самостоятельном изготовлении изделия для применения в строительстве этого баланса можно не добиться, что приведет к снижению качества каркаса здания. Поэтому совет – приобретать ЖБИ только на заводах, которые предоставляют сертификат качества.

Каждый установленный ригель обязательно перед началом сварочных работ проверяют на правильность расположения: горизонтальность проверяют водяным уровнем, соосность рулеткой. Трудоемкость монтажных работ зависит от размеров и веса ЖБ изделия.

При монтаже металлических ригелей нельзя пользоваться подкладками, которые не предусмотрены проектов. Любые изменения, даже самые незначительные, необходимо согласовывать с проектировщиками.

Что такое ригель: видео.

Хотелось бы, услышать в комментариях о собственном опыте выбора и установки ригелей для строительства. Если появились вопросы, также пишите, наши специалисты обязательно на них ответят. Сохраните статью в закладках, чтобы не потерять полезную информацию. Поделитесь в социальных сетях.

Форма и материал изготовления

Что такое ригель в строительстве разобрались. Теперь рассмотрим, какие они бывают, из чего их можно сделать и какой формы.

Материал изготовления элемента зависит от типа строения. Если это многоэтажное здание или частный дом, построенный из блоков или кирпича, то используется бетонный вариант. Такой элемент проще закрепить и выполнить его отделку.

Монтаж сборного ленточного фундамента: все этапы строительства

При строительстве деревянных или металлических каркасных конструкций, соответственно используются деревянные и металлические ригели.

Форма чаще прямоугольная для деревянных и металлических конструкций. формы из бетона могут быть разнообразные, все зависит от типа конструкции и функций которые они выполняют.

К ригелю из бетона предъявляются особые требования. Изготавливаются, хранятся и транспортируются в соответствии с требованиями ГОСТа.

В зависимости от конструкции бывают:

  • двухполочные – т-образная форма, используются в строительстве для опоры плит с двух сторон;
  • однополочные — г-образная форма, предназначены для фиксации перекрытия с одной стороны;
  • бесполочные, имеют прямоугольное сечение, используются для перекрытия.

Деревянный

Ригель для деревянного каркасного дома изготавливается из древесины хвойных пород, хорошим вариантом можно считать из сосны. По толщине ригель должен быть равен сечению опорных стоек.

В частном строительстве обычно он изготавливается из двух обрезных досок толщиной 50 мм, такие доски используются для устройства стропильных ног. Обращается внимание на качество доски — нормальная влажность, без гнили и сколов, с наименьшим количеством сучков. Просто сращиваются гвоздями две доски толщиной 50 мм.

Металлический

При строительстве каркасных металлических конструкций: гаражей, павильонов небольших уличных магазинов используются металлические элементы.

Ригель металлический легче и дешевле бетонных, но такой же крепкий и надежный. Форма размеры зависит от воздвигаемого сооружения. Можно использовать в качестве ригеля металлопрофиль, тавр, уголок.

Для крепления используется сварка либо болтовые соединения.

Чем отличается балка от ригеля?

В чем заключаются основные отличия балки от ригеля? Какой из них является несущим элементом, а какой нет?

Балка является элементом несущим. Ее функция – работа на изгиб. Поэтому при проведении проектирования ее параметры тщательно рассчитываются. Она изготавливается из некоторых сортов дерева либо металла. Применяется только при строительстве зданий. Используется как перекрытие или как покрытие.

Ригель – это всегда горизонтальный опорный элемент. Его задача – распределение нагрузки от стропил на балки. Учитывая, что ригель – это лишь часть рамы, которая увязывает стойки, то при создании проекта его параметры не рассчитываются. В отличие от балки он может быть еще и железобетонным. Поэтому сфера использования ригеля значительно обширнее, чем у балки. Иногда ригель может выполнять функции балки, тогда этот элемент также будет несущим.

И ригель и балка — это очень важные детали конструкции, в том числе обе эти детали являются несущими.

Балка это деталь, на которую опираются конструкции, которая имеет назначение держать на себе вес и нагрузки, обычно это длинное изделие из разного материала (дерево, железо-бетон или даже просто метало- конструкция), которая своими краями опирается на, стены или другие опоры, а своей площадью служит опорой для других конструкций.

На фото огромные мостовые балки.

Теперь поговорим о ригеле — это тоже несущая деталь, причём её функции, весьма обширны.

Ригель может быть и якорем натяжки, и амортизационным усилителем, и сам являться и несущим перекрытием, и выполнять функцию балки и прочих деталей, и даже использоваться как фундаментный элемент.

Но основное назначение ригеля, это поддерживать, усиливать или стабилизировать, противостоять нагрузкам.

Ригель бывает разной формы и размеров, но в основном классические ригеля выглядят вот так как на фото, в виде рессоры автомобилей.

Балкой называют несущую конструкцию, устанавливаемую на две (или больше) опоры, изготовленную из металла или дерева. Это один из элементов конструкции, предназначенной для того, чтобы выдерживать (без заметных деформаций) изгибающую нагрузку.

Ригелем называют основной опорный элемент, с которым стыкуются другие несущие конструкции. Функции ригеля состоят в равномерном распределении нагрузок на балки. Именно так и создается крыша, когда стропила крепятся к ригелю, который переносит испытываемую кровлей (стропилами) нагрузку на балки. Изготавливается ригель из древесины, железобетона или металла.

Таким образом, отличие ригеля от балок заключается в том, что он является как бы несущей балкой, которая служит основой для создания каркаса, состоящего из балок. Возможность изготовления ригелей из железобетона способна значительно увеличить значение выдерживаемых им нагрузок, чего нельзя сказать о балках.

На представленной ниже схеме каркаса промышленного здания отчетливо видны различия между ригелем и балкой.

Ригель обозначен цифрой 2, цифрой 3 – балки.

Определение и назначение

Строительный ригель – это несущий конструкционный элемент. Он является опорой для перекрытий. Качество изделия – основа устойчивости и проектных требований к конструкции, так как масса несущего элемента передается на вертикальные стойки. При возведении цоколя пояс из ригелей укрепляет и разгружает фундамент.

Назначение этих опорных элементов для постройки зданий и сооружений с широкими пролетами (торговые центры, ангары) и усиления колонн в помещениях с высокими потолками.

Балки предназначены для монтажа перекрытий или покрытий. К примеру, на чердаке, конструкция которого предполагает распределение нагрузки балок на ригели.

Оба элемента в строительстве можно называть балкой. В этом ошибки нет. Потому что балка – это строительный элемент, длина которого превышает его же ширину. При этом он опирается на две опоры собственным концами, но может иметь дополнительные промежуточные стойки.

Отличия балки от ригеля в их назначении. Второй в строительстве является элементом опорной конструкции. На него переносятся нагрузки, которые он распределяет равномерно между вертикально стоящими стойками. Если опора – это горизонтальные строительные элементы или конструкции, то это балка. Она же может располагаться под наклоном, что невозможно для ригеля.

При этом балка работает на изгиб. И она не всегда является частью опорной конструкции. Может «существовать», как единица строительной конструкции.

Получается, что ригель и балка имеют много общего, но есть и отличия. Особенно это касается места установки.

Балка всегда имеет сечение прямоугольное, ригель сложной формы и прямоугольной, в том числе.

Да, конечно, много раз сталкивался.

Чем ригель с добавками в бетон лучше изделия без добавок

Основная задача при формировании бетонного ригеля – равномерно распределить бетонный раствор по форме, чтобы не оставалось пустот. Последние сильно снижают качество. Плюс – смесь должна плотно обволакивать арматуру, чтобы между ней и бетоном не образовались раковины.

Главное требование к бетонному раствору – его высокая пластичность. Без добавок, а именно без пластификаторов, этого не добиться.

Некоторые ЖБ элементы в строительстве эксплуатируются на открытом воздухе, например, в конструкции мостов. Они подвергаются температурным нагрузкам, особенно зимой. Поэтому в бетонную смесь вносятся добавки, увеличивающие морозостойкость.

То есть под требуемые эксплуатационные нагрузки в бетон вносятся добавки, увеличивающие ту или иную характеристику ЖБ элемента.

Области применения в строительстве

У строительных ригелей широкая сфера применения:

  • возведение зданий;
  • строительство мостов;
  • сооружение акведуков и пролетов арочного типа;
  • являются элементами опор линий электропередач.

Важную функцию элемент выполняет в каркасном доме. Его используют в скандинавской технологии возведения каркасных домов, где ригель выполняет функции обвязки вертикальных стоек. При этом на него укладывают несущие балки перекрытия или стропила кровельной конструкции, нагрузку от которых он равномерно распределяет по стойкам.

Какой вариант выбрать

Вышеприведенные способы устройства в каркасном доме отличаются:

  • финский вариант каркаса усиливает одновременно все опоры конструкции;
  • канадский вариант каркаса усиливает отдельно каждую конструкцию дверных и оконных блоков, дополнительные опоры в каркасе придают большую жесткость конструкции всего загородного дома.

К устройству ригелей по любой технологии стоит подходить тщательно, так как даже минимальные отклонения при работе влекут за собой неравномерное распределение нагрузок на стены каркасного дома. Без хороших навыков в строительных работах, лучше доверить возведение каркасного дома проверенным специалистам. Только тогда каркасный загородный дом будет радовать хозяев многие годы при его эксплуатации.

Как сделать своими руками

Если нужен строительный ригель при возведении небольших строений, то его можно изготовить самостоятельно прямо на месте его установки. Процесс практически идентичен изготовлению ленточного фундамента.

  • опалубку – это могут быть доски, листы железа и прочие плоские материалы;
  • арматуру;
  • вязальную проволоку;
  • материалы для бетонного раствора.

Монтируется опалубка прямо по месту установки ригеля. Это нижняя часть и две боковины. Расстояние между последними определяет ширину ригеля. Их высота – высоту ЖБИ. Под нижний элемент монтируются подпорки.

Внутрь короба укладывается армирующий каркас. Его можно собрать на земле с переносом в опалубку. Или сборка проводится прямо внутри последней. Куски арматурных стержней между собой соединяются вязальной проволокой.

Армирующий каркас укладывается не на дно опалубки, а на подставки – на высоте минимум 5 см. Каркас должен располагаться внутри железобетонного изделия.

Последний этап – изготовление и заливка бетона. Его обязательно утрамбовывают, чтобы удалить воздух, который попал внутрь смеси в процессе перемешивания ингредиентов. Воздушные пузырьки снижают прочность бетона. В таком состоянии строительный элемент должен простоять 28 дней, чтобы бетон набрал свою марочную прочность. После чего его можно нагружать.

Необходимо добавить, что самодельный ЖБ элемент будет по всем параметрам уступать изготовленному по ГОСТу.

Функции и применение

Проще понять, что такое ригель, показав для чего он нужен. Ригель в строительстве монтируют для горизонтальной связи вертикальных колонн, на него опираются плиты и обрешётка перекрытия. Он воспринимает вес железобетонных конструкций и равномерно распределяет его по своей длине, передавая усилие на колонны.

Заводы выпускают деревянные и стальные изделия, но чаще других применяется ригель железобетонный. Он представляет из себя бетонную балку с арматурно-проволочным металлическим каркасом внутри. Железобетонная конструкция дешевле, легче стальных балок и достаточно прочная, чтобы возвести здание любой высоты и назначения.

Оцените автора
Спектр Ремонта
Добавить комментарий
