Альтернативные варианты установки скважины без кессона и адаптера, плюсы и минусы. Полезные приемы при высоком уровне грунтовых вод

Инструкция организации автономного водоснабжения своими руками

Отсутствие централизованного водопровода – еще не повод забывать о качественном водоснабжении и комфортном проживании в частном доме. Это – повод задуматься о собственной скважине. Автономный источник воды может стать вашей реальностью даже без привлечения профессиональной бригады и баснословных затрат, ведь практика доказывает: если серьезно отнестись к каждому этапу обустройства скважины, все работы можно выполнить своими руками. Так что, если хотите сделать свой дом независимым в плане водоснабжения, далее предлагаем детально с видео разобраться в основных стадиях организации скважины на воду: от бурения до подключения автоматики.

Когда уместно обустройство скважины без кессона?

Кессон – это подземная герметичная камера, внутри которой размещено скважинное оборудование и автоматика. Такой вариант позволяет защитить скважину от попадания грунтовых и сточных вод. Кессон предотвращает замерзание трубопровода зимой. Доступ к оборудованию остается свободным. Чтобы произвести ремонт или настройку техники, достаточно открыть кессон и спуститься внутрь камеры.

Однако этот способ обустройства скважины требует немало сил и дополнительных финансов. Для многих это слишком дорого, а иногда кессон невозможно установить из-за нехватки места. В таких случаях владельцы частных домов выбирают альтернативные варианты:

• с адаптером;
• с бетонными кольцами;
• летнее обустройство.

Вид источника/Вид обвязки
летнеес адаптеромс кессоном

Первый песокот 15 000 руб. от 64 000 руб. от 89 000 руб. Глубокий песокот 34 000 руб. от 69 000 руб. от 94 000 руб. Артезианскаяот 39 000 руб. от 74 000 руб. от 99 000 руб.

Скважина на воду с кессоном

Кессон — бак, который служит для установки оборудования.

Он может быть сделан из металла или из пластика. Форма бака может быть цилиндрической или прямоугольной. Жители Московской области чаще всего устанавливают баки высотой 2 м и диаметром 1 м.

На дне бака находится гильза для устья. Гильза обеспечивает герметичность соединения. Точка контакта находится ниже уровня промерзания грунта. Сквозь стенки бака проходят патрубки для водопровода и электрического кабеля. Конструкция патрубков исключает попадание земли внутрь.

Установка подземного бака освобождает место в помещении. Чтобы получить доступ к технике, достаточно снять замок, открыть крышку и спуститься по лестнице. Глубина резервуара больше, чем средний рост взрослого человека.

Для установки не требуется тяжелая техника. Бак могут переносить руками несколько взрослых мужчин.

Буден интересно: Варианты обустройства с кессоном.

Рисунок 4: Пример обустройства с кессоном

Обустройство устья скважины оголовком

Если не планируется заглубление устья скважины в землю, его обустраивают путем установки скважинного оголовка. Он защитит воду от попадания пыли и грязи, а также от проникновения насекомых и грызунов в ствол выработки.

К недостаткам открытой схемы обустройства относится невозможность расположить рядом с устьем дополнительное оборудование и недостаточность защиты от посягательств вандалов.

Фото из

Комлектующие для обустройства скважины

Сборка скважинного оголовка

Погружные скважинные насосы

Подключение скважины к водопроводу

Технология обустройства скважины без кессона

Вывод напорной линии водопровода и питающего кабеля насоса из обсадной трубы скважины не должен допускать попадания внутрь скважины поверхностных грунтовых вод. Прокладка трубопровода от скважины до дома осуществляется ниже уровня промерзания грунта. Соблюдение этих условий делает обустройство скважины сложной технической задачей.

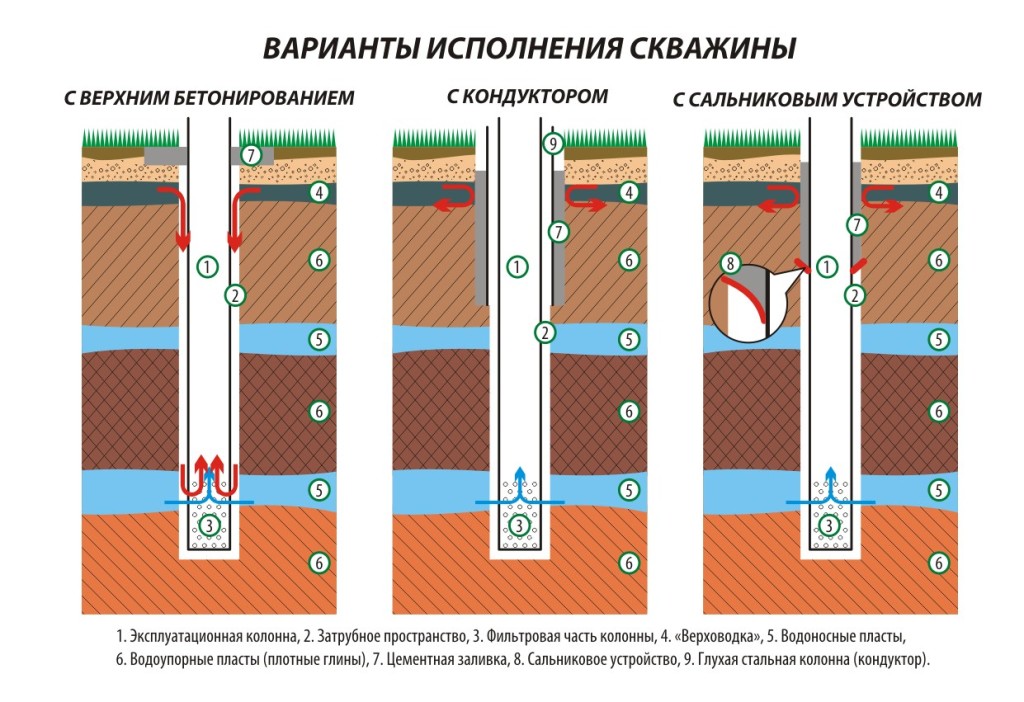

Варианты исполнения скважины.

Обустройство ее по классической схеме с помощью кессона является дорогим в исполнении и не может быть реализовано, когда колодец кессона не вписывается по своим габаритам. Ограничения накладывают близко расположенные инженерные сети или другие помехи. Технология обустройства скважины без кессона появилась относительно недавно. Это делают с помощью специального адаптера.

Принципы обустройства скважин без кессона

Чтобы комфортно жить в частном доме или на даче, обязательным условием является наличие постоянного водоснабжения. Оптимальным вариантом решения данной проблемы является пробуренная и обустроенная скважина, которая способна обеспечить потребности в водоснабжении даже большой семьи.

Правильно обустроенная скважина — залог бесперебойного водоснабжения дома

Подготовительные работы

Схема буровой установки.

После отъезда бурильщиков на участке остается одиноко торчащая из земли верхняя часть обсадной трубы скважины. Так как обустройство скважины выполняется без кессона, обкапывать трубу для его установки не придется. Достаточно от нее до места ввода в дом прорыть траншею глубиной, немного превышающей глубину промерзания для вашей местности. Для средней полосы глубина траншеи будет составлять 1,8 м.

Ширину траншеи выбирают из удобства размещения в ней при ручном способе выполнения земляных работ. Когда траншея выполняется землеройными машинами, ее ширина зависит только от размеров рабочего инструмента машины. Для грунтореза она может составлять 20-30 см. Но по краям траншею нужно будет расширить для удобства выполнения в ней монтажных работ. При необходимости установки кессона объем земляных работ был бы на порядок больше.

Технические особенности

Учитывая некоторые технические нюансы, можно существенно сэкономить на обустройстве скважины, оснащенной кессоном. Например, использовать кессон заводского производства.

Если расположить скважину поближе к дому, то:

• уменьшится объем земляных работ;
• потребуется меньше труб;
• понадобится насос небольшой мощности, достаточной только для поднятия воды на поверхность.

Сэкономить можно и при выборе способа бурения. Чтобы сделать скважину для личного пользования, можно выполнить работу с использованием ручного бура. Иногда используют электрический инструмент, ударные приспособления.

Выбор метода бурения скважины

При выборе конкретного инструмента исходить нужно из особенностей грунта. При самостоятельном бурении скважины ручным методом придется прилагать немалые усилия, но при благоприятных условиях можно добраться до водоносного слоя, лежащего на глубине до 15 м.

Рекомендуется совершать за одну проходку не больше, чем пять оборотов бура, иначе извлечь его будет трудно.

Бур, изготовленный своими руками, дает лучший результат. Причина в том, что он выполнен под конкретные условия, поэтому работать им удобней

Скважину небольшой глубины можно пробурить и при помощи шнека. Вращение его осуществляют как вручную, так и при помощи механизмов. В любом случае над будущей скважиной сооружают вышку в виде треноги для облегчения подъема инструмента. При выборе второго способа потребуется еще и электродвигатель, подходящий по мощности.

Для вырубки скважины используют и ударно-канатный метод. Рабочим инструментом здесь служит труба, края которой остро заточены (забивной стакан с прочной кромкой по нижнему краю). Благодаря своему немалому весу она с большим усилием врезается в землю, затем ее извлекают при помощи системы канатов и освобождают от грунта.

При ударно-канатном способе бурения применяют треногу высотой до двух метров. В ее верхней точке имеется блок с перекинутым через него канатом. К нему крепят ударный инструмент

Обсадную колонну (трубу) берут чуть большего диаметра, чем у отрезка трубы, именуемого стаканом. Ставить ее следует строго соблюдая вертикальность. Это важно при любом способе бурения. Если этим нюансом пренебречь, грунты могут обрушиться.

Специалисты советуют применять трубы ПВХ сечением 12,5 см. Первую трубу опускают после прохода одного метра. Далее, длину обсадной колонны добавляют по мере заглубления. Соединяют отрезки при помощи резьбы на торцах труб.

Секреты бурения скважины

Бурить скважину можно в любой сезон, но трудоемкость работ при этом будет разной. Худший вариант – весна. В этот период грунтовые воды находятся на самом высоком уровне. В таких условиях трудно определить расположение основного водоносного слоя.

Устройство скважины летом считается лучшим вариантом, т. уровень воды стабилизируется и ее место залегания легко определить. Осенью лучшим месяцем для проведения этих работ является сентябрь. В это время обычно еще не наступает сезон дождей, определить водоносный горизонт можно без затруднений.

Осадки в зимний период не оказывают влияния на состояние подземных вод. Ручное бурение в зимнее время противопоказано, т. грунты сильно промерзают

Зимой можно бурить скважину, пока температура не опускается ниже -20°. Из-за подмерзания грунта стенки скважины застрахованы от обвалов. Грунтовые воды находятся на минимальном уровне.

Лучший материал для кессона

Существует несколько видов кессонов:

• из ж/б колец;
• металлические;
• пластиковые;
• кирпичные.

Ж/Б кольца и кирпич. Такой вид кессонов практически не обеспечивает герметичность на длительное время. Это грозит оборудованию затоплением и последующей потерей работоспособности.

Металл. Если при изготовлении металлических кессонов были соблюдены все требования, они будут обладать хорошей герметичностью.

Земля по отношению к металлу является агрессивной средой, поэтому ограждающие конструкции таких камер подвержены окислению, в результате чего может произойти разгерметизация.

Пластик. Кессоны, произведенные из полимерных материалов, удобные, имеют малый вес, просты в монтаже и эксплуатации. Вероятность разгерметизации довольно мала, т. материал не подвержен коррозии. Служат пластиковые кессоны гораздо дольше металлических.

• Что такое обустройство
• Схемы обустройства без кессона
• Обустройство с оголовком
• Обустройство с адаптером
• Образец сметы на обустройство с адаптером
• Что лучше: установка оголовка или адаптера
• Можно ли обустраивать своими руками
• Где можно заказать обустройство

После бурения нужно установить скважинную технику. Схемы монтажа оборудования делятся на 2 группы: с кессоном и без него. Кессон — это резервуар, который устанавливают под землей. Он служит для защиты техники от грязи, влаги, низкой температуры. Но некоторые владельцы домов выбирают обустройство скважины на воду без кессона. Мы расскажем о плюсах и минусах этого варианта.

Буден интересно: Как обустроить скважину на воду после бурения — популярные схемы.

Утепление приямка

Это область, расположенная над горловиной скважины. В ней обычно располагается оборудование. Для защиты от морозов можно обложить приямок кирпичом, воспользоваться железобетонными кольцами или установить опалубку и залить в нее бетон.

Если имеются доски, то их также можно использовать для утепления приямка, только перед этим нужно обработать их поверхности покрытиями, защищающими дерево от влаги.

Другие полезные статьи:

Преимущества

• Экономится место в доме или котельной, так как все оборудование устанавливается в кессоне;
• При обустройстве скважины можно подключить несколько водопроводов, в том числе – летний;
• Простой доступ для планового обслуживания оборудования;
• Срок службы системы с кессоном гораздо больше, чем у обустройства с адаптером;
• Вода не замерзает даже при температуре воздуха -35-40ºС.

Все это делает обустройство скважины с кессоном под ключ лучшим выбором для круглогодичного использования скважины на территории Москвы, Московской области и ЦФО.

Несмотря на весомые преимущества, у этого типа обвязки есть особенности, которые стоит учесть:

• Обустройство скважины с металлическим кессоном имеет более высокую стоимость, чем при использовании адаптера, в ходе работ выполняется серьезный объем земляных работ (котлован);
• Заказывая обустройство кессона, необходимо будет позаботиться о сохранности размещаемого в нем оборудования.

Теплоизоляция кессона из бетонных колец

Кессоны из бетонных колец считаются одними из худших. Бетон обеспечивает плохую изоляцию по сравнению с пластиком. Если вы не можете заменить конструкцию из бетонных колец, то стоит дополнительно ее утеплить.

Утепление бетонных колец проводится только снаружи. Утеплитель выполняет и дополнительную функцию гидроизоляции. Он защищает бетон от воздействия грунтовых вод. Вокруг бетонного колодца выкапывается яма, которая должна быть на 50 см глубже линии промерзания грунта.

Бетонные кольца очищаются от земли и ремонтируются при необходимости. Бетон покрывается слоем гидроизоляции. После этого на внешние стенки колец крепится утеплитель: пеноплекс или пенополиуретан.

Желательно обмотать утеплитель гидроизоляционной пленкой прежде чем засыпать котлован. На поверхности земли следует выложить отмостку, чтобы отводить от устья дождевые и талые стоки.

Рисунок 4: Как эффективно утеплить негерметичный кессон из бетонных колец? Ответ — никак!

Нужно ли утеплять скважинный кессон

Схема обустройства скважин с кессоном стала очень популярной в Московской области. Кессоны из металла или пластика защищают скважинную технику от промерзания. В комплекте с хорошим кессоном идет утеплительная крышка и утеплительный фланец для места соединения с обсадной колонной.

Внутри правильно установленного кессона температура не опускается до нуля в сильные морозы. Резервуар будет абсолютно герметичен: гильза вплотную прилегает к устью, а горловина закрыта защитной крышкой. В качестве дополнительной защиты можно провести монтаж нагревательного кабеля, если на зиму он будет постоянно подключен к электросети.

Подготовка кессона к заморозкам занимает меньше времени. Все, что нужно сделать, это осушить вывод на летний полив. Работа легко выполняется руками. Даже если допустить ошибку, она не приведет к критической поломке. Может понадобиться только ремонт поливочного крана.

В некоторых кессонах предусмотрены отверстия для вентиляции. Если на вашем кессоне сделаны отверстия, перед началом заморозков их следует перекрыть, чтобы холодный воздух не поступал в кессон. Если вы забудете закрыть отверстия, зимой в кессон будет попадать снег и талая вода.

Рисунок 3: Схема скважины с кессоном.

Можно ли обустраивать источник своими руками

Скважина на воду без кессона находится в зоне риска. Техника напрямую контактирует с почвой и грунтовой водой. Оборудование не защищено металлическими или пластиковыми стенками бака. Неправильный подбор техники и ошибки при монтаже могут стать причиной поломки.

Скважинный адаптер невозможно установить в одиночку. Чтобы соединить обе части механизма друг с другом, нужна слаженная работа двух человек.

Устранение последствий неправильной обвязки будет дороже, чем труд монтажников. Помните о том, что скупой платит дважды. Поручите монтаж автономного водопровода профессионалам.

Рисунок 8: Как не надо делать обустройство

Достоинства и недостатки применения устройства

Скважина без кессонного устройства, оснащенная с использованием адаптера, имеет ряд неоспоримых достоинств.

Среди основных достоинств такого типа обустройства стоит выделить:

• Экономия расходов. Стоимость устройства многократно ниже цены кессонного оборудования. Да и затраты на его установку и подключение минимальны.
• Простота монтажа и обслуживания. Установка приспособления не предполагает сложных в исполнении этапов работ с применением того же сварочного оборудования. Выполнить ее может даже мастер, владеющий лишь базовыми навыками ремонтных работ.
• Универсальность применения. Устройство применяется для врезки водопровода во все типы обсадных труб. Благодаря тому, что звенья устройства плотно примыкают друг к другу, достигается максимальная герметичность конструкции.

Компактные габариты адаптера позволяют его устанавливать на стенки скважины так, что оно становится практически незаметным для посторонних. А это особо актуально при условии, что кражи – не столь уж редкое явление.

Адаптер позволяет полностью скрыть точку подключения гидротехнического сооружения к водопроводу под слоем почвы, не оставив ни малейшего намека на его присутствие

Правда источник, оснащенный адаптером, имеет и ряд недостатков.

К числу таковых стоит отнести:

• Сложность проведения ремонта. Для выполнения ремонтных операций или профилактического осмотра придется сначала откопать место подключения адаптера, что не всегда представляется возможным.
• Ограничения по мощности. Хоть производители и заявляют о способности устройства выдерживать большие перепады давления, но при обустройстве скважины с использованием адаптера все же не стоит выбирать насосные агрегаты с большой производительностью.

В сравнении с обустройством приямка установка адаптера проигрывает в том, что гидроаккумулятор, краны и систему автоматики придется обязательно выносить в отдельно помещение.

Кроме того, при неправильном подсоединении элементов в процессе эксплуатации гидротехнического сооружения довольно проблематично контролировать обратное истечение в ствол выработки грунтовых вод.

Разгерметизация элементов может возникнуть даже, если стыковочные элементы конструкции выполнены из неодинаковых металлов, которые имеют разный износ старения и по-разному реагируют на воздействие температуры и влаги.

Типовая смета обустройства скважины 27 метров с адаптером

№НаименованиеКол-воЕд. измЦена, рубСумма, руб

ОБОРУДОВАНИЕ И РАСХОДНЫЕ МАТЕРИАЛЫ ДЛЯ ОБУСТРОЙСТВА
1Насос скважинный Беламос TF3-80 (без кабеля)1шт. 12 60812 608
2Муфта термоусадочная1компл. 1 3601 360
3Кабель 3х2,5мм2 ГОСТ 29м. 902 610
4Трос из нержавеющей стали 3,0 мм 27м. 501 350
5Реле давления Italtechnika TYPE PM/5G1шт. 1 8001 800
6Гидроаккумулятор 100л1шт. 10 00010 000
7Манометр вертикальный1шт. 460460
8Клапан обратный пружинный муфтовый с металлическим седлом 1″ (ITAP)1шт. 720720
9Зажим для троса из нержавеющей стали до 4,0 мм4шт. 100400
10Труба ПНД 32х3,0мм (загрузка в скважину)26м. 1122 912
11Труба ПНД 32х3,0мм (магистраль к помещению)0м. 1120
12Утеплитель на водоподающую трубу 32*0м. 300
13Кабельканал 25*0м. 500
14Муфта переходная компрессионная TIEMME Dn32 х 1″ (латунь), (Италия)3шт. 8602 580
15Крышка скважинная (чугун)1шт. 7 0007 000
16Скважинный адаптер (бронза)1шт. 9 0009 000
17Муфта фланцевая под 125НПВХ — используется, если бурение выполняется с пластиковой обсадной трубой0шт. 4 5000
18Комплект расходных материалов для монтажа автоматики и гидрокоммуникаций в доме1компл. 6 8806 880
19Греющий кабель (4м)0компл. 6 4000
20Материал для изготовления опалубки (при наличии грунтовых вод)0компл. 10 0000
МОНТАЖНЫЕ РАБОТЫ
1Монтаж адаптера1шт. 7 0007 000
2Обвязка насоса (присоединение обратного клапана, напаковка и присоединение запорной арматуры, обвязка троса, кабеля), монтаж скважинной крышки1компл. 5 0005 000
3Монтаж насосного оборудования в скважину26м. 3208 320
4Монтаж гидравлических, электрических коммуникаций в доме1шт. 6 5006 500
5Монтаж подающевого трубопровода и кабельканала (от скважины до помещения)1м. 3400
6Ввод подающей трубы и кабельканала в помещение0компл. 2 0000
7Алмазное сверление фундамента0шт. 4 0000
8Пуско-наладочные работы (проверка на герметичность всех узлов и соединений)1усл. 1 5001 500
9Земляные работы (котлован под установку адаптера)1усл. 5 0005 000
10Земляные работы при наличии грунтовых вод (котлован под установку адаптера)0усл. 15 0000
11Земляные работы (траншея от кессона до дома)0м. 1 5000
12Земляные работы при наличии грунтовых вод (траншея от скважины до дома)0м. 2 1000
13Транспортные расходы (в том числе доставка и разгрузка оборудования)1компл. 2 0002 000
Итого оборудование для обустройства59 680
Итого монтажные работы 28 320
Земляные работы5 000
Транспортные расходы2 000
Итого обустройство95 000

Преимущества адаптера

Если сравнивать кессон и скважинный адаптер, то нужно учитывать, что второй вариант дешевле на 20-30%. Помимо невысокой цены, скважинный адаптер отличается рядом преимуществ:

• Возможность скрытого монтажа. Устройство устанавливают так, что оно находится под слоем грунта. Чтобы оставить доступ к оборудованию, которое находится под землей, над скважиной делают колодец с крышкой.
• Простота установки. Чтобы установить адаптер, не требуется сварочное оборудование. Объем земляных работ в разы меньше, чем в случае, когда монтируют кессон.
• Возможность круглогодичной эксплуатации. Адаптер погружают глубоко в грунт, за счет чего автоматически решается вопрос промерзания трубопровода зимой. Система водоснабжения работает круглый год.

Популярные схемы обустройства скважин на воду

Компания «Аквалюкс+» обустраивает скважины после бурения в Московской области. Мы предлагаем на выбор несколько вариантов подключения. Все варианты составлены опытными инженерами и не раз проверены на практике. Доступные схемы отличаются перечнем оборудования, способами его установки.

Применяются 3 методики обустройства скважины:

• С оголовком (колодец для теплого сезона).
• Со скважинным адаптером.
• С кессоном из металла или пластика.

Первый вариант не подходит для дома, в котором живут зимой. Второй и третий варианты можно использовать и на дачном участке, и в коттедже. При обустройстве с адаптером техника ставится в теплом помещении. В третьем варианте под землю вкапывается кессон. Это полый резервуар, внутри которого устанавливается оборудование.

Мы расскажем о плюсах и минусах каждой из схем. Вы узнаете, какой метод установки техники лучше выбрать в Московской обл.

Буден интересно: Цены на обустройство скважины от «Аквалюкс+».

Рисунок 2: Напор воды из летнего полива.

Как обустроить скважину на воду без кессона и адаптера для разных режимов эксплуатации

Классические варианты обустройства скважины на воду с помощью адаптера (бюджетный) и кессоном (премиум) не всегда подходят. Кроме откровенной дороговизны, они оказываются не подходящими при высоком уровне грунтовых вод или иных ограничениях на земляные работы. В связи с этим активно применяют обустройство скважины на воду без кессона и адаптера как с вводом в дом, так и без него. Обустроить без кессона и адаптера можно как для сезонной эксплуатации, так и для круглогодичной. В этой статье рассмотрим вопрос детально.

Нужна скважина с обустройством без кессона и адаптера во Владимирской области? Наши специалисты готовы выполнить работы от бурения до обустройства. Обсудим детали? Телефон +7 903 647-37-39. Ждем звонка!

• Как обустроить скважину без кессона и адапетра
• Обустройство для полива
• Обустройство для ввода в дом

• Почитать по теме: обустройство скважины без кессона
• Интересно: обустройство скважины с кессоном

Обустройство с оголовком – летний вариант

Оголовок — это насадка на устье скважины. Он состоит из 2 фланцев, между которыми находится уплотнительное кольцо. Все элементы конструкции соединяются болтами. Через оголовок наружу выводится труба от насоса и электрический кабель.

В системе нет блока автоматики. Насос нужно вручную включать каждый раз, когда понадобится вода. К поливочному крану можно подключить шланг и:

• полить огород, сад, клумбы;
• вымыть автомобиль и садовые дорожки;
• набрать воду в емкости и занести их в дом.

В схеме нет обратного клапана. После выключения насоса вода стекает обратно вниз. К летней системе нельзя подключить дом. Нельзя развести водопровод на несколько точек потребления.

Обустройство скважины на воду с оголовком подходит для дачных участков. Эту систему нельзя использовать зимой. Замерзание жидкости вызывает поломку оборудования.

Рисунок 2: Пример обустройства скважины с оголовком

Можно ли провести обустройство скважины своими руками

В интернете есть множество инструкций, как обустроить скважину. Но все они составлены очень поверхностно и не учитывают многих нюансов. Чтобы без ошибок подобрать и установить технику, нужно владеть знаниями инженера и пройти обучение.

При самостоятельном монтаже с большой вероятностью будут сделаны ошибки. Рано или поздно возникнет аварийная ситуация. Жильцы дачи или дома внезапно останутся без воды. Придется тратить деньги, чтобы устранить последствия аварии на участке.

Водопровод будет работать без сбоев, если правильно установить оборудование. Обратитесь к монтажникам, чтобы решить проблему водоснабжения на 50 лет. Вы сэкономите деньги, заказав оборудование в одной компании.

Вам не придется переплачивать за доставку техники Оборудование привезет одна машина. Не придется тратить время на составление проекта, поиск напарников, монтажные работы. Вы получите готовую систему подачи воды.

Оптимальным решением для качественного строительства скважины является обращение за квалифицированной помощью к специалистам, имеющим специальное оборудование и опыт подобных работ. Прежде чем обращаться за такой помощью, необходимо определиться с методом бурения. По внешним признакам определить нахождение подземных вод можно по растениям, которые растут на определенном участке.

Выбирая место для будущей скважины, также следует учесть, что оно должно предоставлять доступ для подъезда специальной бурильной техники, а также пространство для дальнейших работ по её обслуживанию. Также следует подумать над тем, чтобы установленная система водоснабжения не мешала работе других инженерных подземных строений, которые могут быть расположены на участке. После того как скважина была пробурена, следует приступить к её обустройству, причем это можно, весьма успешно сделать собственными руками.

Активная система подразумевает наличие оборудованной обогревательной системы, тогда как пассивная заключается в прокладке водопроводных труб на такой глубине, которая защитит от подобных явлений трубу просто за счет толщины грунта. Используя второй вариант обустройства, не следует забывать об использовании материалов, обеспечивающих защиту системы от замерзания, таких как стекловата.

Защита оголовка скважины от замерзания

Кессон для скважины – это заглубленный в грунт резервуар, расположенный над устьем выработки. Он необходим для удобного доступа к основным элементам водозаборной системы с целью проведения ремонта и регулярного обслуживания.

Внутри утепленного кессона монтируют гидроаккумулятор, насосное оборудование и фильтры, чтобы вынести их из дома и убрать шум. Если оборудование размещается в отапливаемом помещении, кессон не устраивают, а устанавливают адаптер.

Как скважину с кессоном, так и без него необходимо утеплить так, чтобы на всю толщу промерзающих грунтов был исключен прямой контакт элементов системы водоснабжения с замерзшими горными породами.

Основные принципы утепления кессона

Даже если оголовок скважины расположен ниже глубины промерзания грунта, то основная часть кессона находится выше этой отметки. Если его стены обладают значительной теплопроводностью, то отрицательные температуры могут опуститься до оголовка и вода в системе замерзнет значительно ниже, чем указывает Строительная Климатология.

По геометрии кессоны для скважин могут быть цилиндрическими или прямоугольными, это не влияет на способ утепления. С позиций затрат утеплителя более выгодными являются объекты цилиндрической формы, а с позиции простоты монтажа материала, поставляемого в формате жестких плит, более просто утеплить объекты прямоугольной формы.

По материалу кессоны могут быть бетонными, металлическими и пластиковыми, хотя бетонные конструкции сейчас используют редко ввиду сложности их монтажа и недолговечности бетона при воздействии влаги.

Металлические и пластиковые кессоны водонепроницаемы, поэтому при внутреннем утеплении можно не обращать внимания на устойчивость материала к воде

Утепление кессона изнутри актуально, если его корпус герметичен благодаря свойствам материала или выполнения надежной гидроизоляции. В этом случае нет необходимости защищать утеплитель от воздействия влаги.

Кроме того, подвижки грунта или иные внешние воздействия не окажут влияния на целостность слоя утепления. Как правило, при внутреннем утеплении применяют изделия на основе пенопласта или пенополистирола.

Утепление кессона снаружи проводят для сохранения внутреннего пространства или если используют сыпучие материалы. Снаружи желательно утеплять пластиковые конструкции, оберегая их от сильных морозов, при которых пластик становится хрупким.

Наружное утепление проводят любыми материалами, однако необходимо учитывать возможное движение грунта, воздействие воды и опасность повреждения слоя утепления насекомыми и грызунами.

При применении наружного утепления необходимо защитить материал от воды, насекомых и мышей, иначе со временем придется проводить работы заново

Так как теплопотери при любом утеплении скважины все равно будут иметь место, то необходима их компенсация за счет притока тепла. Она и так будет происходить по причине положительной температуры воды в трубах, проходящих через кессон и выделения тепла работающими устройствами.

Если есть вероятность, что утепления может не хватить, то можно установить элементарный нагревательный элемент в комплекте с датчиком температуры.

Так как внутреннее пространство кессона небольшое, то при нормальном утеплении в качестве нагревательного элемента достаточно использовать обыкновенную лампу накаливания мощностью 40-60 Ватт или греющий провод длины 3-5 метров.

Установка обсадной трубы для оголовка

Если при проектировании водоснабжения кессон не был предусмотрен, а оголовок находится выше уровня промерзания грунта, то утеплить его можно с помощью дополнительной обсадной трубы, Ø  которой больше Ø стационарной обсады на две толщины утеплителя.

Для установки дополнительного отрезка обсадной трубы необходимо вырыть яму вокруг оголовка на глубину промерзания грунта плюс 0,3 м и утеплить оголовок. Поверх надо установить дополнительную трубу, а пространство между обсадками заполнить стекловатой или минеральной ватой.

Нежелательно заполнять зазор между двумя обсадными трубами напыляемыми вариантами теплоизоляции из-за невозможности проконтролировать равномерность нанесения утепляющего слоя.

Защита оголовка от мороза с помощью установки обсадной трубы требует меньше материала и проще чем утепление кессона

Труба должна быть металлической, так как на морозе пластик становится более хрупким и подвижки грунта могут повредить его.

Необходимо также обеспечить отсутствие воды в пространство между обсадной трубой и оголовком. Минеральная вата теряет теплоизоляционные свойства при впитывании влаги, а пенополистирольная скорлупа может быть деформирована при образовании льда.

Чтобы исключить намокание перед укладкой теплоизоляции в зазор между обсадами необходимо установить сальник. Внешний размер сальника должен быть равен диаметру дополнительной обсадной трубы, а внутренний – диаметру основной обсадки.

Зачем нужно обустраивать скважину после бурения

Чтобы обеспечить дом водой, нужно пробурить скважину. После окончания бурения скважина на воду должна быть обустроена. Тогда вода будет подаваться на поверхность. Если не проводить обустройство, скважина или колодец останется глубокой дыркой в земле.

После установки оборудования можно:

• устанавливать в доме сантехнику, стиральные и посудомоечные машины;
• организовать баню, сауну, летний душ на участке;
• оборудовать систему автоматического полива растений;
• без ограничений использовать воду для уборки на участке;
• построить на участке бассейн или искусственный водоем.

После монтажа оборудования не придется руками носить ведра с водой. Больше не понадобится заказывать домой или на дачу доставку воды. Бурение и обустройство скважины — это самый простой способ обеспечения дома водой. После установки сантехники внутри дома жизнь станет комфортнее.

Рисунок 1: Скважина с кессоном и вывод на летний полив.

Варианты дополнительного утепления

Будет интересно: Правила эксплуатации скважины на воду.

Если вы уже установили кессон без термоизоляции, вы можете изолировать его своими руками. Для теплоизоляции подходят следующие утеплители:

• Пенополистирол, пенопласт, пеноплекс. Близкие по составу синтетические утеплители, в которых содержится до 95% воздуха. Утеплители из этой группы обладают жесткостью и слабо впитывают влагу.
• Пенофол или вспененный полиэтилен. Выпускается в виде цилиндров и листов. Подходит для утепления трубопроводов или подземных камер. Обладает слабой устойчивостью на сжатие.
• Стеклянная и минеральная вата. Эти утеплители очень хорошо впитывают влагу, а после намокания теряют защитные свойства. Поэтому стекловата и минвата редко используется для утепления трубопроводов. Укладывать эти утеплители можно только внутри защитного короба. Чаще всего они используются для утепления скважин с оголовком.
• Вспененный пенополиуретан и пеноизол. Для нанесения этих составов нужны специальные напылители. Жидкий состав готовится из двух смешиваемых компонентов. Когда жидкость застывает, образуется пористое вещество с большим числом воздушных ячеек. Готовая поверхность получается мягкой и неровной, зато она хорошо отталкивает влагу.
• Керамзит. Легкие пористые камни, которые получаются методом обжига глины. Керамзит иногда применяется для обсыпки кессонов и траншей, предназначенных для водопровода.

Все перечисленные методы не дают абсолютной гарантии защиты скважины, особенно если вы проводите теплоизоляцию самостоятельно. Самый надежный способ, как утеплить скважину на участке, это выбор и установка хорошего кессона.

Как сэкономить при обустройстве скважины?

Нажмите на кнопку и закажите консультацию менеджера «Аквалюкс+».

Инструменты и материалы

Расположение скважины на участке относительно септика.

Обустройство скважины без кессона может быть сделано с помощью следующих инструментов и материалов:

Устройство водоснабжения дома из скважины с адаптером.

В большинстве случаев для обустройства скважины, питающей водой частное домостроение, используют скважинные насосы, муфты, адаптеры с диаметрами выходов 1 дюйм, а трубу ПНД диаметром 32 мм. В этом случае понадобится коронка для сверления отверстий диаметром 42-44 мм.
