Установка вентиляции самостоятельно с использованием монтажных схем

Подбор подходящего вентилятора для туалета

В типовых городских квартирах обычно установлен вертикальный вентиляционный канал, для которого наиболее оптимальным вариантом является центробежный вентилятор.

Результаты похуже покажет канальное вентиляционное устройство. Такие вентиляторы лучше использовать при объединении нескольких каналов вентиляции или в случае, когда возникает необходимость спрятать прибор в подшивной потолочной конструкции.

Монтаж осевого вентилятора имеет смысл только при коротких горизонтальных каналах.

Рекомендуем обратить внимание на модели вентиляторов, оснащенные дополнительными опциями (потребуется прокладка отдельной линии электропитания):

• С обратным клапаном. Благодаря своим конструктивным особенностям такой вентилятор не пропустит воздух из шахты обратно в помещение. Жители многоквартирных домов оценят его преимущество благодаря тому, что больше не будут вынуждены вдыхать ароматы, попадающие через вентиляцию из соседних квартир.
• С датчиком движения. Включаться устройство будет, когда в туалет заходит человек, а когда он выходит, вентилятор выключается.
• С таймером. Выставляется определенная программа, обеспечивающая непрерывную работу вентилятора на протяжении 2–30 минут.
• С датчиком влажности. Автоматическое включение прибора при достижении влажности в помещении определенного уровня.
• С режимом проветривания. Вентилятор не прекращает свою работу, но осуществляет ее на минимальных оборотах.

Как установить вытяжной вентилятор в ванной комнате

Корпус вентилятора имеет отверстия во всех углах для крепления штифтов. Но у этого способа крепления есть и недостатки – нелегко просверлить отверстия в стене или плитке, необходимо специализированное оборудование (дрель и сверла). Такое крепление не герметично, остаются зазоры, возможны вибрации и дребезжание корпуса, поэтому лучше закрепить устройство на герметик. Силиконовый клей, жидкие гвозди наносятся с помощью пистолета или вручную по общему периметру вентиляционной шахты. Перед началом процесса тщательно очистите поверхность, вставьте вентилятор, прижмите его и проверьте его положение с помощью спиртового уровня. Закрепите его на 2-3 часа клейкой лентой и снимите после полного застывания герметика. Крепление дюбелями более надежно, но имеет все вышеперечисленные недостатки. Работа выполняется следующим образом – снимите кожух вентилятора, наденьте его на отверстие в стене, отметьте карандашом места для сверления отверстий под дюбели. Отверстия сверлятся, а затем в них вставляются дюбели. Устройство подключается и проверяется на работоспособность, затем вставляется и прикручивается на место саморезами. Наконец, крышка остается на месте.

Внутри натяжной/рельсовой конструкции не может возникнуть застой, поэтому система вентиляции чрезвычайно важна. Декоративные потолки в некоторых загородных домах устанавливаются вдоль нижней части потолочных балок на высоте около 19-21 см от самого потолка. Таким образом, вентиляционное отверстие будет расположено внутри конструкции потолка. В этом случае достаточно оборудовать потолок пассивной вентиляцией – вырезать в потолке отверстие и украсить его специальным плафоном или декоративной решеткой. Одновременно можно сделать несколько таких отверстий. Вытяжной вентилятор, установленный в отверстии в стене, будет всасывать воздух через решетки в потолке. Это даст вам возможность выбрать более мощное, а значит и более громкое устройство – конструкция потолка способна гасить звуки, а воздух потолок усилит, что компенсирует малый размер вентиляционной решетки в нем.

В частных домах, где вентиляционные отверстия находятся выше уровня, на котором установлен натяжной или реечный потолок, осевой или вытяжной вентилятор вставляется в стандартный воздуховод от стены, а на потолочной панели напротив него делается еще одно отверстие. Ширина планки составляет 8,4 см, а отверстие должно быть диаметром 8 см, чтобы не раздавить профиль планки. Отверстие сверлится в плинтусе электродрелью, оснащенной фрезой “балеринка” диаметром 8 или 8,2 см. Можно использовать решетку немного большего размера, диаметром 10 см. На нем отмечены отверстия для саморезов. Прислоните его к разметке и просверлите монтажные отверстия для крепления. Не вкручивайте саморез в поверхность потолка сразу (без предварительно просверленных отверстий) – даже самая маленькая ошибка приведет к его заклиниванию в неположенном месте. Головки саморезов скрывают декоративную часть ободка. Итак, своими руками можно сделать вентиляцию в подвешенной ткани, но здесь отверстие аккуратно вырезается, а не сверлится. Решетка крепится к потолку с помощью специальных клипс или силиконового клея.

https://youtube.com/watch?v=Io9bplg2oJ0%3Ffeature%3Doembed%26wmode%3Dopaque

https://youtube.com/watch?v=Rd8E6D2Nxg8%3Ffeature%3Doembed%26wmode%3Dopaque

Расчёт производительности оборудования

Перед покупкой оборудования для монтажа принудительной вентиляции туалета и ванной проводят расчёты. Зная точный объём, назначение комнат, выбирают оптимальное по продуктивности оборудование (подробно о том, как все рассчитать и сделать монтаж принудительной вентиляции, читайте тут). Для каждой комнаты характерна своя кратность аэрации воздуха. Величина указывает, сколько раз освежится приток воздуха за один час.

Для расчёта продуктивности, полезности вытяжки высчитывают объём комнаты, умножив высоту на площадь. Полученное значение умножают на кратность воздухообмена. Результат, обозначенный в м3/ч, указывает на минимальную мощность вытяжки для санузла. Например, для ванной площадью 9 кв. метров с высотой стен 2,5 метра выполняют следующие расчёты:

• Объём комнаты: 2,5х9=16,8 м3.
• Показатель кратности воздухообмена для ванной комнаты.

Как сделать вентиляцию в ванной своими руками

В принципе, вентиляцию в ванной комнате сделать не проблема. Главное точно поставить перед собой цель – она будет естественной или принудительной.

Естественная

Для этого надо в стене сделать отверстие под трубу диаметром 110-150 мм. Оно делается под потолком в стене, которая отделят помещение от улицы. В это отверстие вставляется воздушный клапан, который закрывается с двух сторон декоративными решетками. Выбирать лучше клапан с регулятором в виде ручки и задвижки, с помощью которых можно закрывать отверстие и открывать или оставлять небольшой зазор.

Принудительная

В то же проделанное отверстие в стене вместо клапана надо установить вентилятор.

• Если это настенная модель, то в стену надо вставить пластиковую трубу, которую с внешней стороны закрывают решеткой.
• Если это канальный вариант, то сам прибор устанавливается в стену и закрывается с двух сторон решетками.

Самое сложное в этом деле – сделать сквозное отверстие, для чего потребуется перфоратор и алмазная коронка требуемого диаметра. Установить же и закрепить вентилятор просто. Настенный крепится к стене четырьмя саморезами на пластмассовые дюбеля, канальный просто вставляется в отверстие без всяких крепежей. При необходимости зазор между прибором и стеной заполняется монтажной пеной.

Все о системе вентиляции в ванной и санузле

Варианты организации системы

• Естественная циркуляция
• Электрические вытяжные приборы

Правила устройства вентиляции в городской квартиреСоветы по увеличению мощности системы

• Работы по прочистке
• Приточные клапаны
• Отвод газов на улицу

Нормы и требования

Изучим СНИПы и прочие нормативные документы для того, чтобы понять, сколько же нового воздуха должно приходить в ванную или туалет при вентилировании.

Согласно нормативной документации санузлы размерами порядка 10 квадратных метров и больше должны однократно получать новые притоки воздушных масс ежечасно.

Уходить из ванной комнаты и санузла должно более 30 кубов каждый час. Если помещение ванной комнаты большое, то тогда расчет идет на площадь малой жилой комнаты и умножается на 1,5 (в связи с высокой влажностью). Таковы нормы вентиляции, данные числа являются минимальными требованиями.

Что необходимо для установки вентилятора

Перед началом работ необходимо провести подготовку. Для этого производится чистка канала от пыли и паутины. Изнутри можно прочистить шахту специальным ершиком. Порой жители верхних этажей в вентиляционную шахту сверху опускают гирю, подвязанную на веревочке. Но лучше всего обратиться за помощью к специалистам. Принудительная вентиляция в ванной делается только для исправно функционирующей шахты.

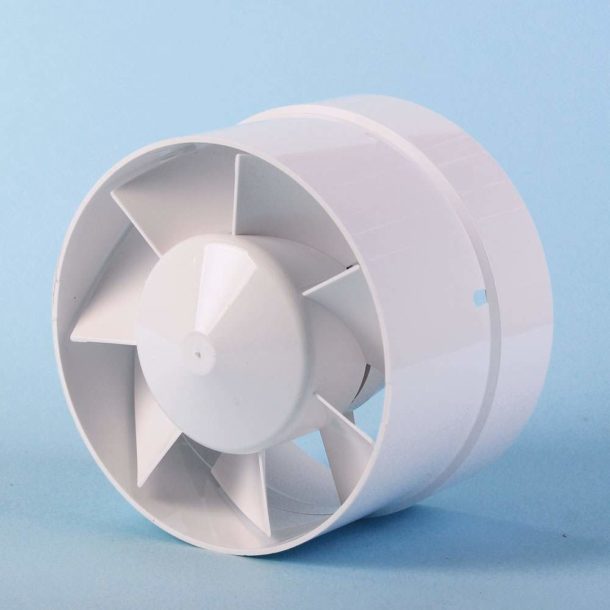

При установке канального вентилятора необходимо приобрести:

• вентилятор;
• воздуховод;
• клей;
• саморезы;
• кабель;
• выключатель двухполюсный;
• силиконовый герметик.

Воздуховод предусматривается, когда вентиляционный канал расположен через одно или несколько помещений от ванной. При наличии вентиляционного канала в ванной комнате устанавливается только осевой вентилятор. Если ванная комната и туалет являются раздельными помещениями, то между ними в вентиляционном проеме устанавливается специальная решетка (с двух сторон).

Что нужно знать о вентиляторах

При покупке вентилятора следует обязательно оценить количество шума, который он производит. Показатель не должен превышать 35 дБ. В ванной комнате такое оборудование должно полностью обновлять состав воздуха примерно 5-8 раз в течение одного часа.

Чтобы рассчитать производительность прибора, необходимо площадь помещения умножить на пять, а полученное значение увеличить еще на 20%.

Вытяжные вентиляторы, предназначенные для использования в ванных комнатах, могут иметь различную конструкцию и дизайн, кроме того, они различаются по мощности

По типу установки различают канальные бытовые вентиляторы, предназначенные для монтажа непосредственно в вентиляционном канале, а также радиальные модели.

Их устанавливают на выходе из вентиляционного канала. Обычно канальные модели выглядят непрезентабельно, поскольку они скрыты внутри канала, а вот радиальные устройства снабжают красивым корпусом, чтобы не портить общее впечатление от окружающей обстановки.

Конструкция вентиляторов также может существенно различаться:

• традиционные осевые модели осуществляют перемещение воздуха вдоль оси устройства с помощью специальных лопаток и предназначены для бесканальных систем;
• в низкопроизводительных диаметральных моделях используется колесо барабанного типа;
• центробежные устройства со спиральным корпусом отличаются высокой производительностью и повышенным уровнем шума во время работы;
• небольшие центробежно-осевые устройства шумят меньше, но работают почти так же эффективно, как и центробежные модели.

С учетом специфики вентилирования санузла вентиляторы иногда дополнительно снабжают таймерами, которые позволяют продлить работу устройства в туалете или гиростатами, чтобы более эффективно удалять избыточную влагу из ванной комнаты.

Слабые по мощности вентиляторы не смогут обеспечить нормального проветривания помещения, однако и использовать слишком мощные модели не стоит.

Сильный центробежный вентилятор может вызвать такой интенсивный поток воздуха, что приток будет поступать не снаружи, а из других вентиляционных отверстий, и отработанный воздух снова окажется в доме.

Интересная информация об установке вытяжного вентилятора в ванной комнате представлена в следующем видеоматериале:

Расчет производительности вентилятора для ванной и туалета

Чтобы определиться с тем, какой вентилятор поставить на ванну с туалетом, необходимо посчитать необходимый воздухообмен. Расчет — целая система, но при установке вентилятора основное внимание уделяется его характеристикам: он обеспечивает требуемую скорость движения воздуха. Чтобы не влазить в расчеты, его производительность моно взять по средним номам.

Норма воздухообмена для разных помещений. С их помощью рассчитывается вентиляция в ванной комнате и туалете

Как видите из таблицы (это из СНиПа) для ванной за час должно «прокачиваться» не менее 25 м³/ч, для туалета или совмещенного санузла скорость должна быть в два раза больше — 50 м³/ч. Это минимальные значения. В действительности же через три (или два) технических помещения — кухня, туалет, ванная — должно уходить столько воздуха, сколько поступает через приточную вентиляцию.

Расчет приточки ведется по объему всех жилых помещений и обычно превышает его в 1,5-2 раза и для обеспечения требуемого воздухообмена минимальных значений, указанных в таблице, недостаточно. Потому производительность вентиляторов берут, как минимум с двукратным запасом, а для кухонь и того больше: так не будет неприятных запахов в квартире, а также сырости и грибков. Потому отправляясь за вентилятором в ванную меньшей производительностью чем 100 м³/ч лучше не брать.

Варианты вентиляции для ванны и туалета частного дома

В принципе, к вентиляции для ванной и туалета в частном доме надо относиться точно так же, как и к любому другому помещению. Правда, есть у этих комнат свой собственный норматив воздухообмена, который определяется величиною 25 м³/час в независимости от объема пространства. При этом если санузел является совмещенным, тогда данный показатель увеличивается вдвое, то есть 50 м³/час.

Во всем остальном это обычные комнаты, в которых можно обустроить естественную или принудительную вентиляцию. Рассмотрим их по отдельности.

Естественная вентиляция — это свободный поток воздуха, который перемещается за счет физических законов, где в основе лежит движение воздушных масс в противоположных направлениям в зависимости от их температуры. То есть, теплый поднимается к потолку, холодный опускается к полу.

На этом и строится вентиляция санузла. То есть, в стену помещения в процессе строительства закладывается труба или сооружается отдельный вентиляционный короб из бетонных блоков, в которые делается врезка в виде отвода. Через него и будет происходить отток теплого воздуха по воздуховодам. Отвод производится через крышу на улицу.

Конечно, без пополнения воздуха внутри ванной или туалета движение невозможно, поэтому необходима приточная магистраль, через которую воздух будет попадать в эти комнаты. Обычно никакого специального устройства для этого в помещениях не делается. Приток воздуха происходит через неплотности в конструкции входной двери. А сам воздух поступает через приточные каналы, расположенные в смежных помещениях. Вот так работает естественная вентиляция в туалете и ванной.

Принудительная вентиляция туалета и ванной – это все тот же вентиляционный стояк, в который устанавливается вентилятор. Это может быть обычный бытовой вытяжной прибор или более сложный в виде канальной конструкции, то есть труба с установленным внутрь вентилятором.

Необходимо отметить, что именно эта система чаще всего и монтируется в частных домах. К тому же она не требует особых затрат. Да и сам монтаж принудительной вентиляции данного типа не очень сложен. Для этого надо просто на стену, где расположен вентиляционный канал, установить и закрепить бытовой вытяжной вентилятор. Крепится он на четыре самореза, которые своими руками вкрутить не составит большого труда. Основная и более сложная задача – это подключить вентилятор к розетке. Длины питающего провода может не хватить, поэтому его просто удлиняют.

Есть в питании вентилятора электрическим током одна хитрость. Работать этот прибор должен не всегда. Чаще его включают, когда посещают туалет или ванную, поэтому делают синхронное включение вентилятора с освещением комнат. То есть, зашли в ванную, включили освещение, тут же автоматически включается и вентилятор. И, наоборот, с выключением. Схема несложная, разобраться и подключить ее небольшая проблема.

И еще один момент, который касается производительности выбираемого прибора. Он должен соответствовать нормативам воздухообмена в этих двух помещениях. Во всяком случае, показатель не должен быть меньше объема отводимого воздуха. То есть, производительность вентилятора не должна быть меньше 25 м³/час для туалета и ванной по отдельности, и 50 м³/час для санузла.

Естественная вентиляция оптимальный выбор для дачного туалета

Для загородного участка, особенно если пользуются им не регулярно, нет необходимости устанавливать сложные и дорогостоящие устройства. Достаточно соблюсти необходимые меры по монтажу важных элементов конструкции. Окошко в туалете не решит проблем. Необходимо создать приток свежего воздуха и вытяжку непосредственно от места сбора отходов. Собранная таким образом вентиляция для уличных туалетов кардинально изменит процессы происходящие там. Создаваемой естественной тяги хватит для нормальной работы системы.

Целесообразно оснащать клозет устройствами принудительной вытяжки тогда, когда, например, решено отвести выходной воздуховод на определенное расстояние от туалета, либо участок трубопровода находится в горизонтальном положении. Такие схемы маршрутов не отличаются функциональностью при естественном режиме притока и вытяжки. Часто уличный туалет дублирует основной санузел, находящийся в доме. Пользуются им не так часто, поэтому вопрос очистки и ухода не столь актуален, в сравнении с системой канализации, куда идет основной поток стоков. Очень удобен уличный туалет в летнее время и при должном внимании при строительстве он станет не источником неприятных запахов, а комфортным дополнением дачного отдыха.

Виды вентиляции в туалете и ванной комнате

Все вентиляционные системы санузлов классифицируют по трем типам. Поэтому прежде чем приступить к обустройству вентилирования, стоит выяснить каких видов оно может быть, и какой лучше всего подходит.

Этот тип вентилирования подходит, когда только планируется строительство дома или коттеджа, а именно в тот период, когда создается проект, происходит начальное закладывание ванной. Для того чтобы можно было нормально осуществить монтаж этой системы, у частного дома должны быть специальные вентиляционные каналы, которые проходят через внутреннюю конструкцию стен и выходят на чердак. Эти каналы можно выполнить из кирпича или из специального пластикового материала.

Схема естественной вентиляции

Прежде чем приступать к организации естественной системы вентилирования стоит обратить внимание на несколько важных рекомендаций:

• во всех комнатах должны быть воздуховоды, которые обычно выполняются в положении по вертикали;
• если ванная и туалет располагаются на одном этаже, то они могут обладать совмещенными вытяжками;
• обычно чердак имеет большое количество вытяжек. Вытяжки ванной, туалета, кухни, сауны можно объединить в одну вытяжку, но при этом согласно требованиям в проекте они не должны располагаться на большом расстоянии друг от друга;
• желательно чтобы воздуховод внутри имел гладкую структуру, напор воздуха из него должен выходить легко без различных трудностей и задержек.

Вентиляция естественного типа должна присутствовать в каждом частном доме и других строениях. Ни один проект строительства не осуществляется без использования естественной системы вентилирования.

Система вентиляции в частном доме

Принудительная или искусственная

Естественные системы вентилирования никак не могут справиться с большим количеством оседания конденсата, который образует появление грибка, плесени. Если еще несколько лет тому назад считалось, что устранить образование грибка и плесени практически невозможно, то на сегодняшний день созданы новейшие системы вентилирования, которые помогают полностью устранить эту неприятную проблему.

Основным отличием искусственной вентиляции от естественной является то, что в ней применяется специальное оборудование, которое осуществляет затягивание воздуха внутрь вентиляционного канала. Для затягивания воздуха могут применяться бытовые вентиляторы осевого, канального, радиального вида. При работе этих приборов в результате вращения лопастей ротора воздушные потоки подвергаются обработке и дальнейшему направлению внутрь вентиляционного канала. Данную искусственную систему можно обустроить собственными руками, но при этом она не является принудительной.

Несколько советов опытных мастеров:

• если у вас в квартире имеется естественная вентиляция, то обязательно нужно следить за ее состоянием;
• если вы хотите проверить ее состояние, то можно воспользоваться обычным старым дедовским методом – спичками;
• для проверки нужно разжечь спичку и поднести к вентиляции;
• если пламя от огня будет извиваться, наклоняться, то с вентиляцией все в порядке;
• если пламя от огня будет оставаться неизменным, то вентиляцию необходимо переделывать на искусственную.

Виды по назначению

В зависимости от назначения системы могут быть нескольких типов:

• вытяжная — все потоки воздуха выходят при помощи специальных вытяжных каналов;
• приточного вида — в этой системе потоки воздуха в комнату поступают привычным методом, при этом оказывается дополнительное лишнее давление, которое вызывает выход старых потоков воздуха через шахту;
• смешанный вид — этот вид системы совмещает в себе два вида вентиляции – вытяжного и приточного вида.

По типу конструкции

Также вентиляционные системы могут иметь виды в зависимости от особенностей конструктивных элементов. По конструкции системы вентилирования обычно бывают двух типов:

• канального типа — эта система используется, когда требуется наличие дополнительного усиления очищения потоков воздуха от конденсата, пара, пыли и других загрязняющих веществ. Обычно устанавливается в частных строениях для подведения вентиляционной системы к участку;
• бесканального типа — обычно при этом типе вентилирования в домах и квартирах в отверстиях стеновых перегородок установлены специальные вентиляционные каналы, через которые и осуществляется процесс движения потоков воздуха. К примеру, есть ванная и туалет, между ними имеется специальное вентилируемое окно, а в туалете имеется выход к вентилируемому каналу.

Диагностика текущей системы при ее наличии

Перед тем как начать модернизировать вентиляционную систему либо чистить ее фильтры, необходимо провести плановую диагностику. Состояние вентиляционного устройства, установленного по принципу «в ванну через туалет» должно быть изучено досконально. Не нужно ленится снимать решетки и чистить от пыли входы и выходы каналов.

Для начала необходимо найти причины плохой тяги и проверить систему вентиляции. Для этого перед вентиляционным отверстием необходимо поместить бумажный лист. Если бумажный лист сильно притягивается к вентиляционным нишам, значит, тяга присутствует. В случае, если лист недвижим — значит в системе явное отсутствие тяги вентиляции.

Необходимо помнить, что устройство системы таково, что перепад давлений осуществляется за счет перепада температур, поэтому в знойный летний день тяга в несколько раз более слабая, чем зимой или осенью.

Однако даже, если тяга присутствует, и обмен воздушными массами происходит отлично, необходимо понимать, что это не гарантирует на 100% полную исправность работы вентиляционных систем.

Нужно в обязательном порядке проверять состояние канала максимально как этого позволяет ситуация. Каналы бывают загромождены разными предметами, паутиной, пылью или осколками бетона и кирпича после глобального ремонта. После того как система чистая, препятствий на пути у воздуха больше нет, а сами вентиляционные устройства чистые, можно приступать к модернизации и улучшению самой системы.

Проверку с листом бумаги необходимо проводить дважды: первый раз с закрытыми дверями, второй раз — с открытыми.

Проверку при наличии открытой двери желательно проводить тоже дважды — при открытых источниках воздуха (открыть окно или входную дверь) и при полностью закрытых.

Если после герметизации тяга снизилась почти до нуля, значит необходимо задуматься о дополнительных вентиляторах или компактных устройствах для проветривания.

В дверях ванных комнат и туалетах устанавливают специализированные решетки — через них воздух поступает внутрь даже при полностью закрытых дверях.

Естественная и принудительная вентиляции

В зависимости от конкретных условий в доме различают естественную и принудительную вентиляцию. Естественную вентиляцию закладывают еще при проектировании дома – в помещениях с вентиляцией предусматриваются специальные каналы, выводящиеся на чердак. Такие вентиляционные каналы выкладываются кирпичом или используются специальные пластиковые трубы.

Советы по установке естественной вытяжке в ванной:

• один воздуховод нужно использовать для одного помещения;
• воздуховоды лучше проектировать вертикально;
• если ванная комната, туалет, кухня и сауна расположены на одном этаже, то допускается объединение вытяжки в один канал;
• объединенный канал стоит делать максимально гладким, так как вытяжка малонапорная и воздуху ничего не должно мешать – ни выступы, ни крутые повороты. В том случае, если без изгибов не избежать, то делайте его плавным, радиусом не меньше 10 см.

Если у вас постоянно запотевают зеркала, на стенах оседает конденсат и в помещении сыро, то ваша система вентиляции не работает должным образом. Чтобы проверить работоспособность вентиляционного канала поднесите к решетке воздухообменника зажженную спичку – если она затухнет или потянется к решетке, то с вентиляцией все в порядке. А если спичка продолжает гореть, слабо реагирует на тягу, то вентиляция имеет неполадки. В таких случаях устанавливают принудительную вентиляцию. Ее необходимо устанавливать, если работа естественной вытяжки малоэффективна или она вышла из строя, а ремонтировать ее нецелесообразно. Также такая вытяжка уместна, если в ванной планируется установить электросауну.

Стоит обратить внимание, что при монтаже вытяжки в ванной необходимо предусмотреть наличие щели под дверью (толщиной до 2 см). На нее можно установить специальную решетку (продается в строительных магазинах или изготавливается самостоятельно), также можно купить дверь для ванной комнаты с уже предусмотренной решеткой. Без такого зазора коэффициент полезного действия вытяжки будет равен нулю.

При установке принудительной вытяжки в ванной комнате устанавливается вытяжной вентилятор. На сегодняшний день производители предлагают широкий ассортимент вентиляторов для ванных комнат, отличающихся формами и размерами, но одинаковые по принципу работы. Специалисты советуют приобретать осевые модели вентиляторов, мощность которых удаление 60-250 кубометров воздуха в час.

Осоенности естественного вентилирования

Устройство данного типа необходимо планировать еще на стадии подготовки к строительству дома или коттеджа, при составлении проекта, который оговаривает расположение всех комнат и служебных помещений. Основная причина состоит в правильном монтаже, когда еще в процессе возведения стен через их внутреннюю конструкцию необходимо проложить специальные вентиляционные каналы. Обычно начинают с первого этажа по направлению на чердак. Вентканалы можно сделать из кирпича, пластикового материала особой формы.

Планируя прокладку естественной системы вентилирования, следует придерживаться нескольких рекомендаций:

• каждая комната должна быть оборудована воздуховодами, установка которых выполняется по вертикали;
• если ванная с туалетом находится на одном этаже, более того рядом, то допускается использование совмещенных вытяжек;
• когда несколько служебных помещений расположены близко друг к другу, можно объединить их воздуховоды в один общий, не занижая его выходной диаметр;
• стенки короба должны быть гладкими, а на пути движения воздушного потока отсутствовать любые препятствия.

Наличие вентиляции естественного типа, которая обеспечивает комфортные условия проживания, обязательно для каждого частного дома, других строений. В дальнейшем систему можно модернизировать, дополнительно установив вентилятор, и повысить тем самым ее эффективность.

Принудительное вентилирование

Современная система принудительной вентиляции состоит из теплообменника, фильтров, вентиляторов. Поэтому поступающий с улицы воздух сначала очищается, а в холодное время предварительно нагревается, и только потом распределяется по комнатам, вытесняя отработанный воздух наружу.

В систему входят следующие комплектующие:

• Вентилятор, обеспечивающий движение воздушных масс.
• Воздуховоды. Они выполняются из патрубков 0,5, 1 и 2 метра длиной и используются для передвижения воздушных потоков.
• Соединительные муфты. С их помощью отдельные участки собирают в единое целое.
• Поворотные отводы. Перенаправляют движение потока в нужную сторону.
• Обратный клапан. Препятствует возврату отработанного воздуха.
• Кронштейны, крепежи. Установленные на стены и потолок, они удерживают всю конструкцию.

Для организации эффективной вытяжки в ванной, туалете достаточно вентиляторов, к которым предъявляется главное требование – уровень шумности не выше 35 ДБ. Устройства на подшипниках обладают большим ресурсом, а на втулках – тише в работе и доступнее в цене.

Вентиляторы осевого типа имеют средний уровень шума и хорошо подходят для монтажа в бесканальную систему. Центробежное устройство громче остальных, но обладает высокой производительностью. Обращая внимание на перечисленные характеристики, более привлекательно выглядят изделия центробежно-осевого типа, отличающиеся малым весом, бесшумностью и высокой эффективностью.

Распространено несколько видов подключения – к выключателю света, отдельному выключателю, который располагают вблизи устройства на стене (или на его корпусе), при помощи датчика движения. Последний срабатывает, когда кто-либо заходит в комнату.

Использование системы фильтрации улучшает качество поступающего воздуха, но она нуждается в постоянном уходе и повышает эксплуатационные расходы. Фильтр необходимо периодически проверять на наличие загрязнений и менять, поскольку скопившиеся вещества могут спровоцировать размножение опасных бактерий и организмов.

По этой причине на принудительную вентиляцию рекомендуется устанавливать датчики влажности воздуха, особенно в ванной комнате. Тогда срабатывание механизма произойдет при достижении указанного параметра.

Если монтаж принудительной вентиляции планируется только в санузле, а остальные комнаты просто подлежат проветриванию, то для этих целей целесообразно установить бесканальную систему с врезкой в нее вентилятора. Его фиксируют на специальные крепежные клеммы и подключают к сети электропитания при помощи двужильного провода.

Обустройство вентиляции принудительного типа во всем доме требует приобретения специального оборудования – особого агрегата, ответственного за подачу, отвод, очистку, фильтрацию и нагрев воздуха. Местом установки выбирают чердак или техническое помещение. Мощность рассчитывают по количеству жильцов исходя из размеров дома и материала стен, но в среднем этот показатель составляет 200-600 м3/ч.

Воздуховоды собирают методом конструктора, используя уже готовые секции, переходники. По мере возможности их прячут от глаз за подвесными, натяжными потолками, выводят на чердак. Если все собрано правильно, то нормально работающая вентиляция обеспечит хороший воздухообмен не только в ванной комнате, туалете, но и во всем доме, и, поддерживая необходимый уровень влажности, снизит вероятность появления на стенах плесени и грибка.
