Рассмотрение общих схем и пошаговые инструкции по подключению вентилятора в ванной к выключателю

Схемы подключения вентилятора в ванной

Возможность использования нескольких способов включения и регулировки вентилятора ставит перед выбором нужной схемы. При подключении следует ориентироваться на особенности конструкции, наличие дополнительных приборов и рекомендации производителя. Наиболее простая схема – монтаж вентилятора со встроенным устройством включения/выключения.

Для установки требуется только сам вентилятор и электрическая сеть 220 В. Включение прибора производится вручную: следует нажать на клавишу, расположенную на корпусе, или дернуть за шнурок (актуально для устройств, закрепленных высоко под потолком)

На следующей схеме изображено, как подключить вентилятор в ванной к отдельному выключателю. Процесс управления становится легче, но придется проложить пару дополнительных кабелей.

Обычно выключатель для вытяжки монтируют рядом с выключателем для света. Наиболее удобное место – на стене около двери, перед входом в ванную или санузел

Установка таймера несколько усложняет процесс подключения: потребуется еще один дополнительный фазный провод.

Схема подключения вентилятора вместе с освещением удобна с точки зрения управления, но неэффективна. Получается, что помещение проветривается только в тот период, пока горит свет.

Это приводит или к неполному проветриванию, или к перерасходу электроэнергии. Более целесообразный вариант – установка двухклавишного выключателя.

Использование двух- или трехклавишного выключателя увеличивает функциональность вентиляционной и осветительной системы. Схему можно усовершенствовать, подключив таймер или два источника освещения – потолочный и настенный

Перед выбором схемы уточните, существует ли возможность штробления и прокладки дополнительных электрических проводов.

Монтаж вентилятора

Приступая к обустройству вытяжки между ванной и туалетом, первым делом следует хорошо изучить инструкцию к оборудованию. Она содержит подробное описание всей процедуры. Вооружившись этой информацией, можно заметно сократить время проведения работ. Наиболее сложным этапом является монтаж и подключение вентилятора.

В тех случаях, когда инструкция не имеет нужной информации, рекомендуется взять на вооружение следующий порядок действий:

• Освободить оборудование от крышки.
• Намазать на поверхности вентилятора, которые будут соприкасаться со стеной, полимерный клей, силикон или жидкие гвозди. Любой из этих материалов вполне приемлем, учитывая тот факт, что большинство вытяжных устройств являются пластиковыми. Учитывая их небольшой вес, они хорошо держатся на жидких гвоздях.
• При установке вентилятора необходимо добиваться того, чтобы его рабочий блок, состоящий из электрического двигателя и колесо с лопастями, полностью погрузились в шахту.
• Корпус прибора нуждается в плотном нажатии, что дает возможность клею хорошо схватиться.
• Прикрепить противомоскитную сетку. Благодаря ей создается надежный барьер на пути проникновения внутрь помещения из шахты всевозможных насекомых и мусора.
• Для фиксации лицевой панели в наборе к прибору имеются саморезы или дюбели.
• Провести кабель и подключить вентиляцию к питанию.

Принудительная вентиляция из ванны через туалет позволяет заметно увеличить воздухообмен в помещении. Однако, учитывая перекрывание лицевой панелью приличной области канала, в неактивном режиме происходит существенное падение скорости потока. В свою очередь, это негативным образом сказывается на производительности системы. Чтобы преодолеть возникшее затруднение, монтируют воздухозаборную решетку. В результате работоспособность системы поддерживается в нормальном режиме. Еще один вариант решения проблемы – предусмотреть дежурный зазор между лицевой панелью и стеной (обычно это – 10-30 мм). Это расстояние даст возможность воздуху проникать внутрь воздуховода даже в тех случаях, когда вентилятор будет неактивным.

Особенности настройки

Часть продуктов оснащена переключателем или джампером (перемычкой) туалет / ванная. В первом случае включение происходит одновременно с замыканием питающей цепи. Во втором – предусмотрена регулируемая пауза, достаточная, чтобы пользователь покинул комнату.

Например, у изделий ERA перемычка находится на управляющей плате в верхнем углу:

У MAICO джамперы вблизи светодиодов индикации режимов:

У изделий, укомплектованных гигростатом и таймером настраиваются:

• уровень влажности;
• задержка отключения.

В частности, представители серии Electrolux EAFM-TH имеют: датчик влажности с диапазоном регулирования 40 – 100%, таймер с задаваемой от 1 до 20 минут задержкой. Настройка производится отверткой.

Если заданное значение влажности ниже фактического, вытяжка включится, даже при отключенном освещении, для этого постоянно подается напряжение на плату. Электровентилятор продолжит работать до достижения установленного уровня влажности, независимо от временной уставки, отключения лампы. При настроенном уровне влажности выше комнатного, прибор отключится через выставленный интервал времени.

Крепление вытяжного вентилятора в ванной

Производителем, для фиксации вытяжного вентилятора на стене ванной комнаты, предусмотрены крепежные отверстия, расположенные по углам.

Но у этого способа есть множество недостатков, вот наиболее значимые из них:

— достаточная трудоемкость при создании отверстий в керамической плитке, а тем более в керамограните, которым зачастую выложены стены ванных.

— необходимость использования определенного электроинструмента и специализированных сверел.

— тяжело сделать герметичное соединение вентилятора со стеной, остаются щелки, возможны посторонние звуки.

Всех этих недостатков лишен способ установки вытяжного вентилятора в ванной на силиконовый герметик

Технология монтажа вытяжного вентилятора на силикон следующая:

Силиконовый герметик устанавливается в специальный пистолет, с помощью которого, содержимое тюбика наносится по периметру монтажного вентиляционного отверстия, как показано на изображении ниже.

После чего вытяжной вентилятор устанавливается в вентиляционный канал, выравнивается по уровню и надежно прижимается.

Затем, для наибольшей точности установки, фиксируем вентилятор на стене ванной с помощью, например, скотча или моряной ленты, как показано на изображении ниже.

Как видите, способ установки, описанный здесь, максимально прост и практически любой может с этим справится, так же советую вам почитать о таймере для вытяжного вентилятора, зачем он нужен и как его установить — ЗДЕСЬ.

Настенный монтаж

Под декоративной панелью вентиляторов находятся отверстия для крепления корпуса к стене или потолку. Поэтому следует приложить аппарат к отверстию отдушины (иногда приходится отдушину расширять) и карандашом наметить места для сверления.

Далее, в местах где вы поставили отметки, необходимо просверлить отверстия, используя перфоратор или ударную дрель. Для последней обязательно использование сверла с напайкой “по бетону”. После просверливания отверстий, забейте в них пластиковые дюбели, вставьте кулер в отдушину и закрепите его саморезами.

Внимание! Перед тем, как подключить вентилятор в туалете или в ванной, не забудьте отключить общий рубильник на вашу квартиру или автоматы под электросчетчиком.

Теперь, когда оборудование установлено, можно подсоединить провода, пользуясь схемами, приведенными выше.

Существует еще один вариант, с помощью которого можно установить вентилятор в туалете или в ванной без использования электроинструмента:

• приобретите в магазине жидкие гвозди или силиконовый клей;
• зачистите поверхность стены в месте крепления кулера от штукатурки или побелки;
• нанесите вокруг отдушины клей с помощью пистолета или выдавливая его рукояткой молотка;

• вставьте кулер в отдушину и проверьте горизонталь, используя уровень;
• зафиксируйте аппарат в таком положении скотчем;
• через 2-3 часа, фиксацию можно снять;
• после подключения проводов и возвращения декоративной панели на место, установка вентилятора в ванной закончена.

Для наглядности и лучшего усвоения материала, можно посмотреть следующее видео.

Схемы подключения двойного выключателя

Перед началом монтажа необходимо разделить точечные светильники или лампочки люстры, которые планируется подключить к одному ДВ, на две группы. Для создания различных режимов освещения они должны быть неравнозначными (например, 2 + 6 или 1 + 2).

Более двух групп к одному двухклавишнику подключить нельзя, с подобной целью используют трехклавишный выключатель или раздельные электромеханические приборы.

Пользуясь простейшей схемой подключения, можно правильно распределить провода. Но предварительно нужно изучить цветовые и буквенно-цифовые обозначения, чтобы в дальнейшем было проще «общаться» со схемами (+)

К обязательным элементам любой схемы подключения ДВ относится само электротехническое устройство, распределительная коробка и автоматический выключатель, который устанавливают на электрощитке.

Также потребуются новые провода, если старые не отвечают современным нормам – в домах, построенных в середине 20 столетия, остались алюминиевые проводки.

Модель выключателя выбирают, исходя из особенностей дизайна помещения. Также нужно учесть надежность всех элементов конструкции и удобство пользования клавишамиРаспредкоробку устанавливают над выключателем, в месте, рекомендованном нормами ПУЭ. Она должна быть достаточно объемной, чтобы вместить соединения проводов (скрутки или клеммники). В идеале для каждой группы освещения в квартире предназначен отдельный автомат. Все автоматические устройства устанавливают на DIN-рейках в общеквартирном электрощитке.

Чтобы объединить все приборы в единую цепь, потребуются медные провода в негорючей изоляции. Лучшим вариантом для подключения осветительных групп признан трехжильный провод ВВГнг. Накладной или внутренний двухклавишный выключатель. Распределительная коробка для соединения проводов. Автоматическое устройство защиты осветительной группы. Провода для создания электрического контура

Одно из различий в схемах подключения касается систем заземления. В домах старой застройки использована устаревшая система TN-C.

Отличие ее в том, что нулевой и заземляющий проводники соединены в одном проводе PEN, таким образом, от автомата в квартиру проходят только два провода вместо трех. При системе заземления TN-C схема подключения выглядит так.

С электрощитка подаются два провода: синий (ноль) и красный (фаза). В распредкоробке фаза уходит на красный провод выключателя, где монтируется в общую клемму, а ноль сразу перекидывается на лампочки осветительного прибора (одного или нескольких)

Если нужно подключить люстру с несколькими рожками в условиях системы TN-C, то схема выглядит следующим образом.

Такое распределение нагрузки увеличивает количество проводов в распредкоробке: 2 от автомата, 3 от выключателя и 3 от люстры, то есть всего 8 проводов

Однако схема принципиально меняется, если следует подсоединить не люстру, где все светильники сосредоточены в одном месте, а подключить две лампочки. Каждый осветительный прибор требует отдельно проложенного провода.

Рабочий ноль со щитка делится на две группы светильников, фаза по-прежнему идет к выключателю. От выключателя два фазных провода раскидываются по обеим группам лампочек

Современная система заземления TN-S не требует объединения земли с нолем, поэтому от щитка прокладывают три стандартных проводника.

Распределение проводов остается тем же, но в распредкоробке происходит увеличение количества соединений, так как земля вместе с нолем отправляется к группам ламп

После выяснения типа заземляющей системы остается выбрать подходящую схему и перенести ее на чертеж установки выключателя, уточнив при этом места монтажа всех участвующих устройств.

При планировании помним, что высота монтажа электроустановок частного применения по ПУЭ – от 0,8 м до 1,7 м, расстояние до газовой трубы – не менее 0,6 м, до дверного косяка – минимум 0,15-0,20 м.

А как установить вентилятор по месту?

Крепление вентилятора по месту установки – это уже несколько другая тема, больше связанная не с электрохозяйством, а с общестроительными и отделочными вопросами. Поэтому в контексте данной статьи рассматривать их не станем. Можно лишь отметить, что и единства взглядов на эту проблему нет. В качестве примеров читатель может посмотреть подборку видеосюжетов.

Так, практически все вентиляторы рассчитаны на крепление к стене шурупами (дюбелями).

Как рекомендует производитель — монтаж вентилятора на дюбели

Но многие мастера предпочитают не связываться со сверлением керамической плитки около вентиляционной отдушины, и потому фиксируют приборы на клей. Такая методика вызывает немало критики со стороны приверженцев «классической» установки.

Как поступают многие — фиксация вентилятора к керамической облицовке стены на клей.

А есть и вовсе оригинальные способы установки.

«Ни вашим, ни нашим» — оригинальный способ установки вентилятора на уплотнительные кольца

Основным элементом любой принудительной системы вентиляции является вентилятор. Он призван обеспечить качественную рециркуляцию воздуха как в бытовых, так и в промышленных помещениях. Модель выбирается в зависимости от подготовленного проекта, а монтаж канального вентилятора под силу даже начинающему мастеру.

Простейшая схема вентиляции с канальным вентилятором представлена на рисунке.

• 1 Разновидности канальных вентиляторов1.1 Осевые1.2 Радиальные1.3 Комбинированные
• 1.1 Осевые
• 1.2 Радиальные
• 1.3 Комбинированные
• 2 Характеристики изделия
• 3 Что нужно для монтажа
• 4 Особенности установки
• 5 Подключение к электросети
• 6 Достоинства канальных вентиляторов

Установка вентилятора в вентиляционный канал

Перед окончательным монтажом вентилятора необходимо заранее проложить к месту подключения электрический кабель. Прокладка кабеля осуществляется в штробе от распределительной коробки. Далее подключаются жилы кабеля к вентилятору в соответствии с нанесенными обозначениями клемм. Нулевая жила присоединяется к клемме с обозначением N, фазная жила подключается к клемме L. Если вентилятор с таймером, подсоединяется сигнальная жила к соответствующей клемме.

Перед установкой вентилятора в канал снимают декоративную панель. Если вентилятор крепится к стене саморезами, вначале просверливают отверстия под дюбеля. Крепление вентиляционного прибора к стене осуществляется при помощи вкручивания саморезов в дюбель. Дюбеля предварительно нужно вставить в отверстия. Если нет возможности крепления вентилятора на саморезы, монтаж осуществляется при помощи специального клея или герметика. После надежной установки вентилятора устанавливается декоративная панель.

Монтаж двухклавишного выключателя света и подключение проводов

Ничего сложного в схеме подключения и в самом процессе установки, монтажа и соединении проводов к контактам выключателя нет. В первую очередь выключатель нужно разобрать. Для этого демонтируете сами клавиши. Если не получается это сделать вручную, просто потянув их на себя, воспользуйтесь обыкновенной отверткой, поддев клавиши с боку. Далее идет изолирующая декоративная подложка, она может быть либо на защелках или прикручена винтом. Убираете эту рамку.

В итоге у вас в руках остается сам корпус с креплениями по бокам и внутренняя контактная часть. Основная задача заключается в подаче напряжения с фазного проводника на общий контакт. Далее при замыкании двух клавиш эта фаза будет расходиться на один или другой контур освещения.

Чтобы найти центральный контакт смотрите на маркировку, так как не всегда он может располагаться именно в одиночестве и по центру.

А что делать если вы не разбираетесь в надписях или они стерты и закрашены? Тогда нужно воспользоваться контактной отверткой тестером с функцией прозвонки на батарейках. Вставляете в предполагаемый общий контакт любой металлический предмет (гвоздик, винт). Обхватываете его пальцами, а к двум другим контактам прикасаетесь отверткой.

При поочередном нажатии клавиш, то есть включаете одну — проверяете, затем выключаете первую и включаете вторую — проверяете, светодиод отвертки должен каждый раз светиться. Если этого не происходит, значит это не общий контакт.

Когда разобрались с контактной частью выключателя, берете трехжильный кабель ВВГнг 3*1,5. Желательно чтобы цвета жил кабеля соответствовали цветовой маркировке по ГОСТ. Как определить по цвету какой проводник должен быть фазным, а какой нулевым можно прочитав статью «Как различать провода по цвету«.

Для подключения общего контакта используйте приходящую из распредкоробки фазу проводника серого цвета. Зачищаете конец жилы, заводите между контактных пластин и зажимаете винт отверткой.

Далее подключаете два других провода в кабеле на отходящие контактные разъемы.

Подключение проводников непосредственно к самому двухклавишному выключателю на этом завершено. Вставляете корпус в монтажную коробку и затягиваете крепежные винты.

Потом закручиваете два распорочных винта, которые помогают крепежной вилке с зубчиками максимально упереться в стенки коробки и прочно удерживать корпус выключателя внутри нее. После этого можно вернуть на место все декоративные рамки и сами клавиши.

Соединение проводов в распределительной коробке

Соединение проводов в распределительной коробке — наиболее ответственный момент, требующий действий с повышенным вниманием. Существует несколько вариантов коммутации проводов в распределительной коробке в зависимости от используемых типов выключателей и вентиляторов.

Основные схемы подключения вентилятора к выключателю следующие:

• при включении вытяжки одновременно с освещением;
• при использовании отдельного выключателя для вытяжки;
• при использовании двухклавишного выключателя;
• при использовании вытяжки с таймером.

Для включения вентилятора в ванной комнате вместе с освещением необходимо подключить в распределительной коробке нулевой провод вентилятора к нулевому проводу сети, а фазный провод вентилятора подключить к фазному проводу, идущему от выключателя к прибору освещения.

При использовании для включения вентилятора отдельного выключателя нужно сделать следующую коммутацию проводов:

• Нулевой провод вентиляционного устройства нужно подключить к нулевому проводу сети.
• Фазный провод вытяжки подключается к фазному проводу, идущему с выключателя.
• К входной клемме выключателя нужно подключить фазный провод сети.

Если в качестве коммутационного устройства используется двухпозиционный выключатель, необходимо произвести следующие действия:

• Нулевой провод, идущий с вентиляционного прибора, нужно присоединить к нулевому питающему проводнику.
• Фазный провод, идущий с вытяжки, нужно присоединить к фазному проводнику, идущему с одной из двух выходных клемм выключателя.
• Фазный провод сети необходимо подключить к входной клемме двухклавишного выключателя.
• Вторая выходная клемма используется для подключения прибора освещения ванной.

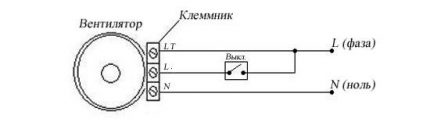

При использовании вентилятора с таймером коммутацию проводов выполняют совместно с проводами освещения ванной. Порядок действий:

• Нулевой провод сети нужно подключить к нулевым жилам вентилятора и прибора освещения.
• Фазный провод сети подключается к входной клемме выключателя и к фазной жиле вентилятора.
• Провод, идущий с выходной клеммы выключателя, нужно соединить вместе с фазным проводом устройства освещения и с сигнальным проводом вытяжки.

Фазный питающий провод обязательно должен быть защищен автоматическим выключателем, который при возникновении аварийной ситуации должен надежно обесточить всю схему электроснабжения. Сечение жил кабеля рассчитывается, исходя из используемой нагрузки. После выполнения всех работ необходимо проверить работу каждого устройства в ванной комнате.

Установить принудительную вентиляцию недолго, основная масса времени расходуется на подготовительные работы. Потраченные время и деньги на установку такой системы с лихвой окупятся здоровьем людей, проживающих в квартире.

Добавочное оснащение

Определяясь, как сделать вытяжку в ванной и туалете, следует рассмотреть вариант оборудования с дополнительными функциями. Особой популярностью пользуются приборы со встроенным таймером. Если имеющиеся заводские настройки по каким-либо причинам не устраивают пользователя, их можно переустановить самостоятельно. Речь идет об изменениях режима работы, задержки включения и т. Как результат, вентиляция в санузле начинает работать автоматически.

Модели, оснащенные встроенными таймерами, имеют довольно высокую стоимость. Это увеличивает ответственность на пользователе, т. в случае серьезной ошибки прибор может выйти из строя. Если говорить о производителях, то очень хорошо себя зарекомендовала изделия от компании Maico. Продукция этой фирмы достаточно разнообразна. Кроме таймеров, она может иметь и другие дополнительные функции.

Профессиональные сантехники рекомендуют использовать оборудование со встроенным датчиком влажности. Сердцевиной таких приборов является специальное устройство – гигрометр: подаваемые им сигналы активируют те или иные функции оборудования. Это позволяет не только экономить электроэнергию, но также подключать вентилятор на общий кабель. Довольно часто используется схема, когда прибор подключается к выключателю света.

Особенности монтажа

Правильное место планируемой установки агрегата определяется расположением, конструкцией вентканалов. В частном доме мощный вентилятор можно разместить на чердаке, обеспечив вытяжку из группы воздуховодов.

Квартирный вариант, как правило, предусматривает монтаж осевой модели вместо решетки в вытяжном канале.

При натяжных, подвесных потолках применяют потолочные версии, соединяемые рукавом с отводом вентшахты или канальные агрегаты, встраиваемые между секциями воздуховода.

Наружная стена позволяет пробить отдушину непосредственно на улицу, сократив потери давления до минимума. Способ приводится в документации производителей, минусы:

• необходимость защиты от осадков, ветра, вероятность обмерзания;
• сквозняк из-за негерметичного клапана.

Существуют универсальные модификации для горизонтальной или вертикальной установки. Допускаемые положения всегда оговорены в инструкции. Минимальная высота расположения настенных приборов от пола – 2,3 м, расстояние от угла, потолка – более 30 мм.

К сведению. Гудят в вентиляторе лопасти и подшипники качения. Горизонтальная установка снижает вполовину ресурс простых втулок, подшипники качения корродируют во время простоя. Бесшумные модели оснащают крыльчатками специального профиля, двигателем на опорах скольжения c магнитной системой (MLS), компенсирующей вес ротора.

Требования электробезопасности изложены в разделе 7 ПУЭ. Степень защиты электровентилятора, устанавливаемого во 2 зоне, должна быть не ниже IP44. Исполнения с двойной изоляцией (полностью пластиковый корпус) допускается применять без заземления. В ином случае заземляющий проводник присоединяют к соответствующей клемме устройства.

Советы от профессионалов

Если человек никогда в жизни не сталкивался с установкой и обслуживанием вентиляционных систем, ему обязательно нужно ознакомиться со следующими рекомендациями:

В первую очередь необходимо сделать все возможное, чтобы в помещении был достаточный приток свежего воздуха. В противном случае не спасет даже самый мощный вентилятор. Дорогостоящее оборудование не всегда является залогом эффективного воздухообмена. Гораздо большее значение имеет грамотное размещение вентилятора и системы воздуховодов. Если все рассчитать правильно, можно обойтись достаточно дешевыми приборами. Наличие в жилище кондиционера, ионизатора, очистителя или увлажнителя не является поводом для вопросов, нужна ли вентиляция в туалете

Важно понимать, что все перечисленные приборы не могут обеспечивать приток свежего воздуха. Для увеличения срока службы установленное оборудование должно проходить регулярное профилактическое обслуживание. К примеру, лопасти вентилятора в процессе эксплуатации постепенно засоряются пылью, копотью и жиром

В итоге эффективность системы заметно снижается, и она уже не в состоянии выдавать максимум своего потенциала. В некоторых случаях обильные загрязнения лопастей провоцируют перегорания мотора. Поэтому их нужно периодически чистить (раз в 3-5 лет). Точные сроки зависят от условий эксплуатации и степени нагрузки на прибор. Профилактические мероприятия также предусматривают осмотр и чистку вентиляционных каналов. Если с пластиковыми воздуховодами, проложенными самими жильцами, проблем обычно не возникает (их всегда можно разобрать), то с домовыми шахтами все куда сложнее. В первую очередь это касается старых домов, где за десятилетия эксплуатации внутри воздуховодов скапливается множество различного мусора и грязи. Своими силами справиться с такой задачей не получится, т. для этого необходимо специальное оборудование. Для этого существуют специальные службы. При использовании приточной системы важно позаботиться о надежной проводке для вентилятора. Дело в том, что внутри ванной всегда повышенная влажность воздуха. Поэтому для прокладки питания необходимо выбирать влагостойкий кабель, размещая его в специальном коробе. Удобнее всего это делать, если в помещении используется подвесная потолочная система.

https://youtube.com/watch?v=xPwZvjW6PU0%3Ffeature%3Doembed

Проверка естественной вентиляции

Начать стоит с поиска отверстия (шахты) вентиляции и провести ее очистку, так как там за годы может накапливаться мелкий мусор, пыль и даже паутина. После проверки и приведения душника в порядок, сделайте такой маневр: зажгите спичку или свечу и поднесите к вентиляционной отдушине. Если пламя заколыхалось в сторону отверстия, значит с вашей естественной вентиляцией все в порядке. Некоторым такой метод проверки может показаться недостаточным, тогда стоит обратиться к другому: взять небольшой бумажный лист и прислонить к шахте: держится за счет потока воздуха — отлично, съехал на пол – поток воздуха недостаточен либо его нет вовсе.

В случае отсутствия отверстия для естественной вентиляции в вашей ванной комнате, обязательно сообщите об этом в коммунальные службы.

В случае слабого потока, рекомендуем воспользоваться вентилятором и установить его в отверстие шахты вентиляции. Данное приспособление представлено широким ассортиментом на рынке электрических бытовых приборов, однако наибольшим спросом пользуется осевой вентилятор. Кроме типа конструкции, следует также сделать выбор его размера (в зависимости от размера душника) и производителя, после чего можно начинать самостоятельное подключение. Сделать это не так сложно, поэтому ниже мы разберем несколько способов его подключения своими руками.

Включение в схему внешнего датчика

В любую из приведенных выше схем можно включить дополнительный датчик влажности, загрязненности воздуха, таймер (если нет встроенных), датчик движения или открытия двери.

Наиболее эффективной будет вентиляция в ванной, управляемая датчиком влажности, а в туалете – таймером или датчиком загрязнения воздуха.

Подключение дополнительных датчиков осуществляется в провод фазы – тот же, который идёт от выключателя, в единую линию. Иногда требуется подключение и ноля к устройству

Стоит заметить, что внешние датчики, как правило, гораздо менее долговечны и надёжны в условиях ванной, чем встроенные в вентилятор.

Настенные версии штатно крепятся саморезами по углам пластиковой рамки. Сняв переднюю крышку, размечают центра, сверлят отверстия, забивают пластиковые дюбели из комплекта.

До крепления, заводят через ввод рамки кабель.

Когда не желают сверлить кафель, закрепляют рамку на «жидкие гвозди».

Преимущества установки вентилятора

Первый признак необходимости установки принудительного устройства вентиляции в ванной — появление конденсата, грибка или плесени на поверхностях в помещении. Микроорганизмы могут быть источником ухудшения состояния здоровья людей, живущих в квартире.

Установка вытяжного устройства положительно влияет на санитарное состояние ванной. При включенной вытяжке происходит циркуляция воздушных масс в помещении: исчезает неприятный запах сырости, приостанавливается появление новой ржавчины на металлических поверхностях, останавливается рост плесневых грибков, исчезает влажный налет на кафеле и зеркалах. Современные модели вентиляторов не создают излишнего шума, имеют малогабаритные размеры и эстетичный вид.

Подключение вентилятора в ванной через выключатель

В большинстве ванных комнат нет уличных окон, открывание которых может проветрить и высушить помещение, поэтому при отсутствии или недостаточно сильной тяге в вентканале влажность воздуха в санузле превышает 60%. Это приводит к появлению плесневых грибков на стенах и потолке и неприятному запаху. Кроме того, согласно ПУЭ п. 13, такие комнаты относятся к помещениям с повышенной опасностью поражения электрическим током.

Для решения этих проблем желательно кроме естественной установить принудительную вентиляцию. В квартирах и частных домах для этого в вытяжное отверстие вентканала устанавливаются вытяжные вентиляторы.

Важно! Монтаж системы принудительной вентиляции не отменяет деления ванной комнаты на зоны согласно ГОСТ Р 50571. 11-96 Раздел 701 «Ванные и душевые помещения».

Перед тем, как подключить вентилятор в ванной к выключателю, необходимо проверить тягу в вентиляционной шахте. Для этого специалисты при помощи специального зеркала пытаются через вентканал увидеть небо, но при отсутствии такого приспособления достаточно к решётке поднести кусочек бумаги или горящую спичку — бумага притянется к решётке, а пламя должно отклониться.

Если этого не происходит, то необходимо пригласить специалистов для прочистки шахты, иначе установка вентилятора не будет иметь никакого смысла.

Варианты подключения вентилятора

В туалете вентилятор можно подключить параллельно со светильником, чтобы он начинал работать при включении света. Лучше всего в ванной и в туалете выполнять отдельное подключение, через индивидуальный выключатель. В ванных комнатах оптимальным вариантом является использование вытяжки, в которой установлен датчик контроля влажности. Он включается автоматически, когда влажность воздуха превышает определенное значение.

Производительность зависит от частоты посещения того или иного помещения. То есть, чем чаще посещается туалет или ванная, тем больше должна быть мощность вентилятора. Для того, чтобы улучшить производительность, необходимо обеспечить приток свежего воздуха.
