Где лучше установить?

Расчет вентиляции котельной начинается с того, в какой части дома расположен отопительный прибор. Для газовых котлов были определены стандарты SNiP, согласно которым котельная может быть оборудована:

• в отдельно стоящем здании;
• на чердаке;
• в пристройке дома;
• в отдельном помещении, предназначенном для такого оборудования.

Котлы, сжигающие сжиженный нефтяной газ, нельзя размещать в подвале. Удельный вес самого газа значительно больше, чем у обычного воздуха, поэтому при утечке он может распространиться в подвале и вызвать пожар. Для частных домов современные газовые системы отопления требуют трехкратного воздухообмена для максимально быстрого и эффективного удаления из жилого помещения переработанного газа.

В соответствии с правилами, приточная вентиляция в котельной с газовыми приборами является обязательной. При мощности более 30 кВт установка котлов в жилой зоне дома не должна рассматриваться. На кухне можно разместить котел мощностью менее 30 кВт.

Принимая решение об установке такого котла, убедитесь, что выполнены все требования: площадь помещения должна быть не менее 15 квадратных метров, а высота потолка – 2 метра. На кухне или в другом помещении должны быть окна площадью не менее 3 квадратных сантиметров на 1 кубический метр поверхности.

Вентиляция газовой котельной должна обеспечивать комфорт и безопасность. Поэтому важно обеспечить хорошее качество подачи чистого воздуха. Если котел находится на кухне, то дверь между комнатами размещается с зазором между этажами (минимум 1 см). А сам отопительный прибор должен быть установлен напротив стены, защищенной от возгорания. Минимальное расстояние между прибором и перегородкой составляет 1 см.

Расчётные операции

Часто источником обогрева дома становятся котельные, созданные их хозяевами. Там установлены мощные котлы на полу. Для лучшего КПД аппараты дополняются вытяжками. Материалы для этих систем – это выбор собственника и его кошелька.

До самой работы над вытяжкой для напольного газового котла в частном доме проводятся грамотные расчёты.

Если потолки возвышены на 6 м, то режим изменения воздуха здесь — три цикла за час. Но часто помещения имеют меньшую высоту. И её снижение на 1 метр означает развитие воздушного обмена на 25%.

Пример: помещение с параметрами 3 – 4 – 3,5 м. Алгоритм вычислений:

• Определение объёма по формуле v = b (ширина) x l (длина) x h (высота). Получается 3 х 4 x 3,5 =42 куб.м.
• Корректировка по снижению высоты. Используется формула k = (6 — h) х 0,25 + 3. Получается (6 – 3,5) x0,25 + 3 ≈ 3,6
• Расчёт воздушного обмена от естественной системы: V = k x Выходит 151,2 куб.м. Это результат операции 3,6 * 42.
• Вычисляется площадь сечения трубы из вытяжки: S = V / (w x t). Здесь V – обмен воздуха (151,2 куб.м.), w – динамика воздушного течения (1 м/с), t – секунды. Образуется 151,2 м3/ (1 x 3600) = 0, 042 = 4,2 кв.см.

Параметры канала обуславливаются и площадью внутренней поверхности газового аппарата (величина обозначается литерой S). Параметр отражается производителем в документах к котлу. Если эти данных нет, примените такую формулу 2πR*L > S.

Здесь R – внутренний радиус трубы дымоотвода, L – её длина.

Если расчёты произвести сложно, обратитесь к таблице с готовыми показателями:

Мощностьаппарата кВтДиаметр трубы (см)24123013401760198022

Так как ветер создаёт дополнительную тягу, требуется рассчитать высоту флюгарки по отношению к коньку крыши. Здесь фигурируют такие принципы:

Высота (м)Условия0,5Плоская крыша1,5-3Не ниже самого конькаБолее 3Не ниже абстрактной черты от конька, при этом соблюдается угол в 10 градусов0,5Возвышение над пристройкой к обогреваемому помещению1-1,5Если материалы кровли огнестойкие

Расчёт системы вентиляции

По строительным стандартам всё воздушное пространство котельной должно заменяться новым каждые 20 минут. Чтобы обеспечить соответствующий воздушный круговорот, придётся вооружиться калькулятором и формулами.

Если потолки располагаются на высоте 6 метров, то без особых приспособлений воздух в помещении обновляется трижды в час. Шестиметровые потолки — роскошь для частного дома. Снижение потолков компенсируют при расчётах в следующей пропорции — на каждый метр ниже воздухообмен увеличивается на 25%.

Предположим, есть котельная размерами: длина — 3 м, ширина — 4 м, высота – 3,5 м. Чтобы решить эту задачу, необходимо совершить ряд действий.

Шаг 1. Узнаем величину объёма воздушного пространства. Используем формулу v = b * l * h, где b — ширина, l — длина, h — высота потолка. В нашем примере объём составит 3 м * 4 м * 3,5 м = 42 м3.

Шаг 2. Сделаем поправку на низкий потолок по формуле: k = (6 — h) * 0,25 + 3, где h – высота помещения. В нашей котельной поправка получилась: (6 м – 3,5 м) * 0,25 + 3 ≈ 3,6.

Шаг 3. Рассчитаем обеспечиваемый естественной вентиляцией воздухообмен. Формула: V = k * v, где v – объём воздуха в помещении, k – поправка на снижение высоты потолка. У нас получился объём, равный 151,2 м3 (3,6 * 42 м3 = 151,2 м3).

Шаг 4. Осталось получить величину площади поперечного сечения вытяжной трубы: S = V / (w * t), где V – рассчитанный выше воздухообмен, w — скорость воздушных потоков (в данных расчётах принимается за 1 м/с) и t – время в секундах. Получаем: 151,2 м3 / (1 м/с * 3600 с) = 0, 042 м2 = 4,2 см2.

Размеры канала зависят и от площади внутренней поверхности котла. Это число указывает производитель в технической документации устройства. Если это число не указано, рассчитайте его самостоятельно с опорой на объём прибора. Затем сравните величину площади с радиусом сечения согласно неравенству:

2πR*L > S, где

R – внутренний радиус сечения дымоходной трубы,

L – её длина,

S – площадь внутренней поверхности котла.

Если по каким-то причинам такой расчёт затруднителен, можно воспользоваться таблицей.

Мощность котла, кВтДиаметр трубы дымохода, мм2412030130401706019080220

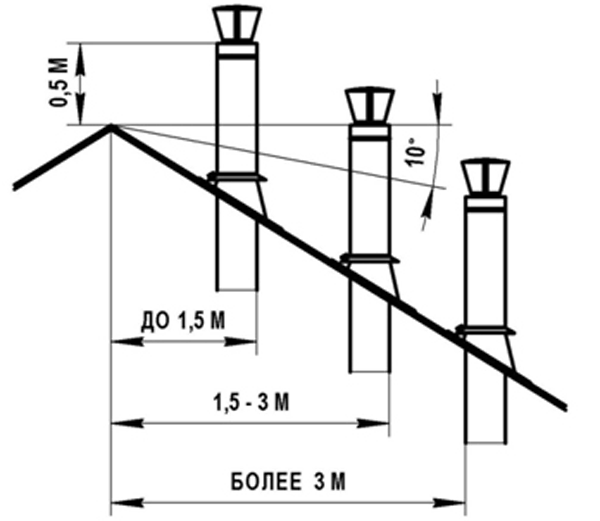

Последний этап расчёта — это высота флюгарки относительно конька крыши. Необходимость этого обусловлена созданием ветром дополнительной тяги, что увеличивает экономичность всей вытяжной конструкции. На этом этапе руководствуются следующими принципами:

• высота флюгарки над плоской крышей, либо на расстоянии до 1,5 метра от её конька, должна составлять не менее 0,5 метра;
• на расстоянии от 1,5 до 3 метров – не ниже конька крыши;
• на расстоянии более 3 метров – не ниже условной линии, проведённой из конька крыши под углом 10˚;
• флюгарка должна быть на 0,5 метра выше здания, которое пристроено к отапливаемому помещению;
• если кровля сделана из горючих материалов, дымоход необходимо поднять на 1-1,5 метра над коньком крыши.

Расчёт высоты дымохода относительно крыши

Устройство вентиляции в квартире

В квартире для отопительных задач ставится котёл с изолированным отсеком сгорания и коаксиальным дымоотводом. Обычно аппарат монтируется на кухне, либо в прихожей.

Часто хозяева сталкиваются с такой дилеммой — нужен ли вентканал, если есть коаксиальный дымоход в помещении малой площадью? Как правило, дело касается дополнительного обустройства.

Специалисты рекомендуют устраивать приточную вентиляцию для газового котла в квартире. Способы для этого следующие:

• В раме окна ставится приточный клапан. Он действует автоматически или в ручном режиме. Но при отрицательных температурах замерзает.
• Размещается аналогичный прибор в стене.
• На филенку двери из пластика ставится электрическое устройство для прогрева и фильтрации воздуха.

Дымоходная технология, устраивающаяся внутри помещения, подходит для напольных и настенных аппаратов. И вытяжка для газового котла в квартире находится не снаружи и не нуждается в мощном утеплении. Но хозяева должны гарантировать пожарную безопасность и основательно герметизировать все соединения.

Процесс сборки системы таков:

• Вывод отрезка трубы в проём в стене на дистанции минимум 25 см, если она не покрыта специальными материалами. В обратном случае расстояние сокращается до 5-10 см.
• Создаётся вертикальный сектор. Здесь используется поворотное колено. Для уплотнения стыков применяется огнестойкий состав. Также они укрепляются хомутами, имеющими резьбовую стяжку.
• Каждые 1-2 м конструкцию фиксируется настенными кронштейнами.
• Обработка конструкции средством против коррозии, и её утепление минватой.

Также соблюдаются такие нюансы:

• Поверхности, находящиеся рядом с трубой, покрываются огнеустойчивыми материалами.
• Не допускаются стыки между трубами в самих перекрытиях.
• Для отверстий грамотно подбираются параметры по диаметру труб, слою утеплителя и термоизоляции.

Требования к вентиляции

Газовые котлы отнесены к устройствам повышенной опасности, потому к ним и к вентсистемам предъявляются высокие требования. Нормы и правила оборудования котельных, требования к вытяжке регламентируются СП 89. 13330. 2001 «Котельные установки».

Требования к зданиям и помещениям

К любому зданию, проектируемому с учетом монтажа независимого газового отопления, предъявляется ряд серьезных требований. Предусматривается выделение отдельного, оборудованного согласно нормативных документов помещения — котельной. Допускается ее создание в таких местах (список составлен с учетом уменьшения предпочтительности):

• в отдельно расположенном строении;
• в дополнительной пристройке;
• на чердаке;
• в подвале (цоколе).

Переоборудование цоколя либо подвала под котельную разрешается в исключительных случаях при выполнении условия: наличия двух вентиляционных систем — главной и дублирующей. Особенно это требование касается котельных, функционирующих на сжиженном газе. Он имеет больший удельный вес и при утечке накапливается у пола, что ведет к взрывоопасной ситуации.

К расположению настенных котлов до 30 кВт, предназначенных для отопления дачи либо небольшого индивидуального дома, требования менее строгие. Устройства имеют изолированную топочную камеру и циркуляция воздуха для них создается просто: достаточно коаксиального воздуховода, установленного в наружной стене. Он одновременно обеспечивает всасывание в камеру наружного воздуха и удаляет продукты горения на улицу.

Котлы настенной установки допускается размещать непосредственно в доме: в ванной, подсобках, кладовках, кухне.

Вентиляция для газового котла в частном доме

К помещениям с газовым отопителем напольной конструкции, предъявляются такие ограничения:

• площадь от 4 м²;
• общий объем более 8 м³, высота потолков от 2,2 м;
• ширина дверного проема — от 0,8 м;
• устройство 1-2 оконных проемов с открывающимися наружу двойными фрамугами;
• беспрепятственное поступление кислорода — устройство в оконной раме либо наружной стене технологического отверстия;
• по СНиП 31-03-2001 суммарная площадь остекления принимается до 0,05 м² на каждый куб. метр объема котельной.

Требования к монтажу котла

Согласно СП 89. 13330. 2001, при установке газового отопителя и обустройстве вентсистемы должны соблюдаться такие нормативы:

• К воздуховоду допускается подключение только одного или двух котлов независимо от их расположения.
• Должна обеспечиваться полная герметичность вентканала.
• Швы заделываются герметиками, обеспечивающими надежную изоляцию при высокой температуре.
• Каждый элемент выполняется из огнестойких материалов.
• Горизонтальные участки устраиваются из двух каналов. Первый предназначается для отвода продуктов сгорания топлива, второй — для непрерывного поступления воздушного потока.
• Очистной канал должен размещаться ниже главного на 250-350 мм.

Не менее жесткие требования к вентиляции имеются по расстояниям и размерам:

• Горизонтальная труба размещается на удалении от потолка более 200 мм.
• Все поверхности изготавливаются только из огнеупорных материалов.
• На внешнем выводе трубы из стены все горючие поверхности укрываются огнестойким изолирующим слоем.
• Расстояние от внешней стены с выходящей трубой до окончания воздухоотвода назначается от 300 мм.
• Труба располагается от поверхности земли на удалении от 200 мм.
• При наличии другой стены напротив трубы, расстояние до нее принимается от 0,6 м.

Рекомендуем по теме! Для чего нужен рекуператор воздуха и как он работает?

Каким должно быть помещение

Требования регламентируются правилами пожарной безопасности. Котлы могут быть установлены в специальной топочной комнате, подвале и цокольном этаже, а также на кухне. Выбор места монтажа зависит от типа и мощности оборудования:

• открытые котлы необходимо устанавливать только в специализированном помещении с мощной вентиляцией;
• двери должны открываться в наружном направлении и иметь проем снизу с площадью сечения от 0,02 кв.м. (это обеспечивается отсутствием порога в коробе), при открытом типе камеры регламентируется и минимальная ширина проема – 0,8 м;
• приборы закрытого типа разрешается ставить на кухне или в подсобных комнатах, но при мощности более 60 кВт следует оборудовать его в отдельном нежилом помещении;
• объем топочной должен составлять не менее 7,5-15 куб. м, а высота потолков – от 2,2 м (для приборов до 30 кВт – 7,5 куб. м, для 30-60 кВт – 13,5 куб. м, для 60-200 кВт – 15 куб. м);
• котлы, работающие на сжиженном газе и оснащенные открытой камерой сгорания, нельзя устанавливать в подвале и цоколе;
• монтаж газового прибора на чердаке и нежилой мансарде возможен только при качественной теплоизоляции и организации пожарных разрывов;
• вне зависимости от типа котла стены, потолок и пол топочной облицовываются негорючими материалами (кафельной плиткой, штукатуркой и др.);
• уровень сопротивляемости отделки огню должен составлять не менее EI45 (45 минут);
• напольный прибор устанавливается на огнеупорную подставку, а между настенным оборудованием и вертикальной поверхностью обязательно должна быть негорючая прокладка;
• помещение обязательно оснащается системой пожарной сигнализации, которая соответствует требованиям ФЗ №123. А также датчиком утечки газа, чтобы автоматически отключать отопительную установку при превышении допустимой нормы топлива в воздухе.

В котельной нужно организовать естественное освещение. Норма площади оконных проемов без учета рам и перегородок составляет 0,03 кв. на каждый куб. комнаты. Минимальная площадь единственного окна – не менее 0,25 кв.

Толщина стекол в помещении с газовым оборудованием составляет 3 мм. На окне обязательно должна быть форточка.

Недопустимо устанавливать котел в следующих помещениях:

• в жилых комнатах;
• в общежитиях и коммунальных квартирах;
• в совмещенных санузлах и ванных комнатах;
• в подвале многоквартирного объекта.

Если систему планируется установить в многоэтажном доме, следует учитывать ограничение на общую мощность всех нагревателей в помещении – 150 кВт. Минимальные требования к расстоянию котла от прилегающих и противоположных стен указываются в паспорте изделия. Стандартные нормы свободного пространства – 1 м от лицевой панели прибора, 0,8-1,5 м с обеих сторон от него, 1,5 м до потолка.

Также необходимо обратить внимание, что вентиляция для газового котла в частном доме, требования к установке которой регламентируются нормативными актами, обязательна.

Виды вентиляционных систем

Циркуляция воздуха в помещении может быть естественной или принудительной. Первая используется для котлов мощностью до 30 кВт, если производитель предусматривает такую модификацию системы.

Вторая схема устанавливается в котлах большей мощности, с обширными поверхностями нагрева, несколькими контурами циркуляции и длинными длинами дымовых газов. Такая система теплоснабжения обладает большим аэродинамическим сопротивлением в пути движения газо-воздушной смеси, которое придется преодолевать дымовым газам.

Поэтому их движение может быть обеспечено только с помощью вентилятора или вытяжного вентилятора.

Естественная

Наименее эффективная и в то же время более простая система устанавливается в одноэтажных домах небольшой площади с котлами малой мощности. Часто используется для организации воздухообмена в подвалах, чердаках, подсобных помещениях и гаражах.

Воздушная масса в топочном помещении поступает через вентиляционные отверстия, оконные проемы, вентиляционные решетки в дверных створках, а отток воздуха осуществляется через вентиляционные каналы, расположенные над стенами или в подвесных потолках с выходом над крышей.

Профессионально спроектированная система вентиляции превращает весь объем воздуха в топочном помещении в свежий воздух. Для этого воздухозаборник и воздуховыпускное отверстие располагаются друг напротив друга.

Например, расположить котельную установку непосредственно на входе и выходном патрубке над котлом. Воздушные массы движутся снизу, проходят через весь топочный цех и достигают карниза. Окно можно разместить на любой стене.

Не рекомендуется устанавливать воздухоотводное отверстие рядом с котлом. Зимой внезапное падение температуры наружного воздуха может повлиять на работу котла, поэтому отверстие должно находиться на расстоянии не менее 1-1,5 м от места установки котла.

Принудительная

Турбонагреватели или котлы с принудительной циркуляцией устанавливаются только в соответствии с рекомендациями производителя оборудования. Они изготавливаются с закрытой камерой сгорания, а воздух подается центробежными вентиляторами.

Для повышения эффективности работы котельного оборудования и его ремонта современные котлы устанавливают комбинированную систему подачи воздуха с использованием воздушных фильтров, подогревателя воздуха, для предварительного подогрева воздуха и вентиляторов.

В случае газовых котлов большей мощности устанавливается дополнительный вентилятор дымовых газов, который создает отрицательное давление в топке, таким образом заставляя дымовые газы протекать через дымовые трубы.

Инновационные бытовые котлы с закрытой камерой сгорания, работающие на газовом топливе, оснащены автоматикой с контролем погоды и системой безопасности.

Он настраивает режим работы в соответствии с температурой наружного воздуха и таким образом регулирует подачу газа. Эта функция должна быть отрегулирована в соответствии с количеством подаваемого в котел воздуха, чтобы обеспечить полное сгорание газа.

Для координации тепловых и аэродинамических процессов используются первичные датчики температуры нагрева воды и давления тяги в топочном пространстве.

Таким образом, приводы в режиме открытия/закрытия топливного бака будут работать пропорционально потоку воздуха в устройство горелки.

Естественная циркуляция

Внутрь воздуховода для газового котла монтируется полипропиленовый патрубок. Для отопительных приборов мощностью до 30 кВт используют трубы диметром 15 см. Наружная защита входа обеспечивается металлической сетки. Чтобы предотвратить попадания внутрь помещения посторонних запахов и грязи, труба оснащается клапаном.

Нормы воздухообмена в котельной с газовым котлом в подобных системах не подлежат просчету. Нередко бывает так, когда под естественную вентиляцию изготовляют отверстие в стене диаметром 15 см. Внутри прокладывается вентиляционная труба, защищенная со стороны улицы сеткой. Другой конец такого канала оснащается обратным клапаном. При небольших финансовых тратах таким образом можно добиться создания эффективной вентиляции для котельной.

Советы по эксплуатации

Для обеспечения правильной работы его следует очищать и проверять перед каждым отопительным сезоном. Возможно заменить некоторые детали, элементы. Ухудшение работы вызвано уменьшением полезного диаметра труб, появлением новых направлений воздуха. Например – через открытые двери, окна.

https://youtube.com/watch?v=P-_AatOxqv4%3Ffeature%3Doembedhttps%3A

Типы вентиляции достоинства и недостатки

Для котельных требуются вентиляционные системы, способные в достаточной мере обеспечивать режим воздухообмена. Нормативные требования рассчитаны на некое среднее помещение и не учитывают конфигурацию, тип котла, количество оборудования, высоту потолков и т. поэтому большинство котельных имеют собственный вариант подачи воздуха, оптимальным образом подходящий для существующих условий. Активно используются оба вида систем:

Естественная вентиляция

Проста в организации, в большинстве случаев ее вообще никак не создают. Достаточный приток воздуха происходит через неплотности ограждений, оконные и дверные проемы и прочие отверстия. Достоинством такой системы является ее неприхотливость, отсутствие затрат на создание или обслуживание. Серьезным недостатком естественной вентиляции является зависимость от погодных условий, порывов ветра. Кратность воздухообмена неизвестна и не соблюдается.

Искусственная (механическая) вентиляция

Позволяет обеспечить расчетную кратность и производительность притока свежего воздуха. Дает возможность регулирования поступления и вывода воздуха, гарантирует стабильность и устойчивость режима работы. Недостатками такого типа являются высокие затраты на приобретение и монтаж, зависимость от наличия электроэнергии, необходимость обслуживания, отвода конденсата и прочих действий.

Бывают ситуации, когда используются компромиссные решения. В некоторых случаях установкой вентилятора усиливают приточную линию, в других — устанавливают вытяжную систему при естественном притоке. Каждый вариант обусловлен специфическими причинами — недостаток свежего воздуха при сильной тяге печей или образование в помещении застойных зон, где накапливаются продукты горения. Такие линии создаются преимущественно по результатам некоторого времени эксплуатации котельной, в дополнение к имеющейся вентиляционной системе.

Промышленная котельная

Котельные, используемые для подготовки теплоносителя и ГВС больших жилых массивов или промышленных предприятий, нуждаются в организации качественного воздухообмена. Естественная вентиляция не исключается, но в расчет не принимается ввиду ее нестабильности и зависимости от внешних факторов. Система вентиляции рассчитывается и выбирается еще на стадии проектирования. Если этого по каким-то причинам не произошло, воздухообмен организуют по техническому заданию от технологов, имеющих все нужные данные и параметры.

Кроме того, по нормативам высота котельной должна быть не менее 6 м, а если это требование выполнить невозможно, то величину приточного потока необходимо увеличивать на одну четверть от норматива на каждый метр недостатка высоты.

Котельная в частном доме

Нормативные требования для частных котельных ничем не отличаются от тех, что применяются к промышленным установкам. Тем не менее, на практике соблюдение норм СНиП выполняется редко. Для небольшой частной котельной обычно вполне достаточно естественной вентиляции. Установка приточных или вытяжных вентиляторов производится только при явной нехватке свежего или избытке отработанного воздуха, когда даже с учетом потребления печи остается большое количество отработанного воздуха, содержащего продукты горения и прочие вредности.

Специалисты рекомендуют обустраивать искусственную вентиляцию в помещениях с герметичными дверными и оконными проемами. Если установлены пластиковые рамы и двери с уплотнителем, то приток воздуха становится возможен только во время открывания дверей или окон, что происходит редко, особенно в зимнее время.

В таких случаях следует рассчитать объем помещения, производительность приточного и вытяжного вентиляторов и установить их в соответствии с требованиями СНиП. Отверстие для свежего воздуха должно располагаться в нижнем ярусе помещения (около 30 см от пола), а вытяжка производится через отверстие в потолке.

Роль вентиляции в помещении с газовым котлом

Процесс сжигания топлива в газовом котле происходит при активном участии кислорода из воздуха. Поэтому его содержание в котельной быстро уменьшается, сжигание газа становится неполным, что вызывает более активное сажеобразование на стенах дымохода, и помещение становится душным. Благополучие человека в таких условиях может быстро ухудшаться вплоть до потери сознания.

Ситуация может усложниться, если в доме произойдет утечка газа из внутреннего газопровода. такое обстоятельство становится взрывоопасной, что может иметь серьезные последствия.

Для предотвращения этого в каждом помещении, оборудованном газовыми приборами, должна быть установлена система вентиляции. Это позволяет постоянно обновлять помещение, подавая свежий воздух снаружи и удаляя загрязненный.

Искусственная вентиляция

Она оптимально подходит для домов с солидной площадью. Её основа – механическая тяга. Работа выстраивается благодаря специальным вентиляторам, они должны соответствовать параметрам канала.

Система выстраивается только после скрупулёзных расчётов. Вычисляется объём воздуха, заменяемый в помещение в течение одного часа. Самый простой способ таков:

На основе этих данных подбирается диаметр трубы и вытяжки (он идентичен).

В систему устанавливаются круглые трубы, в которые максимум 3 изгиба. Для получения тяги применяется вытяжной вентилятор. Необходимый резерв его мощности – 30%. При выборе оптимальной модификации основываются число изгибов в вентканалах, их сечении и длине.

Устройство запускается автоматически синхронно с включением котла. Так существенно увеличивается КПД вентиляции.

Для чего нужна вентиляция в котельной

отопление и водоснабжение дома или целого жилого массива, при отсутствии возможности подключения к централизованным сетям, осуществляются с помощью собственной котельной. Для качественной работы необходимо не только соответствующее оборудование, но и должным образом организованная система вентиляции. Она нужна не только для создания комфортного микроклимата в помещении, но и для обеспечения эффективного режима работы. Обычные пользователи мало осведомлены об этой стороне функциональности котельных, поэтому рассмотрим вопрос глубже.

Котельная — помещение, в котором происходит сжигание того или иного вида топлива. Независимо от его состава, в воздух выделяются продукты горения — дым, копоть, газы, выделяющиеся при распаде компонентов топливных смесей. Печи могут иметь какую угодно герметичную конструкцию, но некоторое количество продуктов горения в воздухе присутствует в любом случае.

Помимо образования вредных выделений, процесс горения активно потребляет кислород из окружающего воздуха. Если не обеспечить достаточное поступление свежего воздушного потока, режим горения ухудшается, эффективность котла падает, возрастает расход топлива, а для персонала условия работы станут невыносимыми.

Но наиболее опасный фактор, сопутствующий процессу горения топлива — образование угарного газа. Он не имеет никаких признаков, которые можно почувствовать — цвет, запах или иные особенности. Накопление происходит незаметно и постепенно, при распространении по жилым или производственным помещениям возможны отравления, вызывающие головную боль, тошноту, а в самых сложных случаях — смерть.

Для исключения подобных возможностей и организации безопасной и эффективной работы котельной нужна грамотно организованная система приточно-вытяжной вентиляции.

Подробнее о том, какому котлу нужен дымосос и  мы написали в отдельных материалах.

Как рассчитывается вентиляция

При расчете системы вентиляции стоит учитывать, что газовые котлы небольшой мощности (до 30 кВт), согласно законодательству, рассчитываются по несколько иной формуле, потому что ряд требований по СНиП отличается.

Итак, для естественного вентилирования помещения размерами 3 на 5 м, с высотой потолка в 3 м, нужно сначала посчитать объем: в данном случае он составит 45 м3 (перемножаем все параметры). Теперь воздухообмен: 6 (та высота, которая должна бы быть) – 3 м (наш потолок) следует умножить на коэффициент «штрафа» 0,25 и прибавить 3 метра. Получится 3,75. Теперь следует понять, каково значение циркуляции воздуха: для этого показатель воздухообмена умножается на квадратуру помещения, в примере получится 168,75 м3 – это то значение, которое нужно затем посмотреть в специальной таблице, чтобы определить диаметр воздуховода. В нашем случае это будет 225 мм.

Система отопления с газовым котлом

В случае газового котла, применяется схема 0,01м2/10кВт для приточных магистралей – то есть, если котел мощностью 30 кВт, то вентиляция котельной должна обеспечивать приток воздуха около 0,03 м3/сек, плюс, желательно заложить 30% запаса. Вытяжка же, согласно СНиП, должна быть сечением не менее 130 мм. Если отверстие приточной вентиляции не обеспечивает должного воздухообмена, то ставится принудительная приточная вентиляция.

Это может быть интересно! В статье по следующей ссылке читайте про то,.

Из чего состоит вентсистема для помещения, оборудованного газовым котлом

Вентиляция – это две подсистемы, обеспечивающие приток и тягу. Концентрическая дымовая труба – это автономный агрегат, который не влияет на необходимость естественного воздухообмена, но позволяет избежать установки механического оборудования. Готовые конфигурации могут включать ряд автоматических компонентов и датчиков управления.

Принципы циркуляции потока воздуха

Современные системы основаны на законах физики. Теплая материя поднимается вверх, а холодная – вниз. Отсюда вытекают требования: размещение приточных элементов в нижней части стен способствует равномерному прогреву и последующему движению к выхлопному отверстию. Таким образом, вентиляция котельной с газовым котлом позволяет избежать зон застоя при достаточном воздухообмене.

Канальная или бесканальная вентиляция

Методы без протока включают в себя двери, окна и феномен сквозняка. Установка вентиляторов в стену также производится без установки воздуховодов. Для котлов с открытой камерой сгорания этот метод не позволяет обеспечить удаление загрязненного воздуха.
