Установка напольного газового котла, его монтаж и подключение

Установка напольного газового котла

Когда основание подготовлено, на него помещают прибор так, чтобы расстояние между стеной и задней частью котла позволяло обслуживать и осматривать оборудование. Потом размечают место дымохода. Согласно правилам и требованиям, трубу дымоотвода размещают в стороне на расстоянии от 60 сантиметров и более от оконного проема. Объясняются такие требования необходимостью предотвратить попадание назад в помещение отработанных газов.

В частных домах котел следует устанавливать в специальном углублении, сделанном ниже уровня пола глубиной 30 сантиметров. На дне кармана выполняют бетонную стяжку, а его стенки штукатурят и пользуются облицовкой из несгораемого материала.

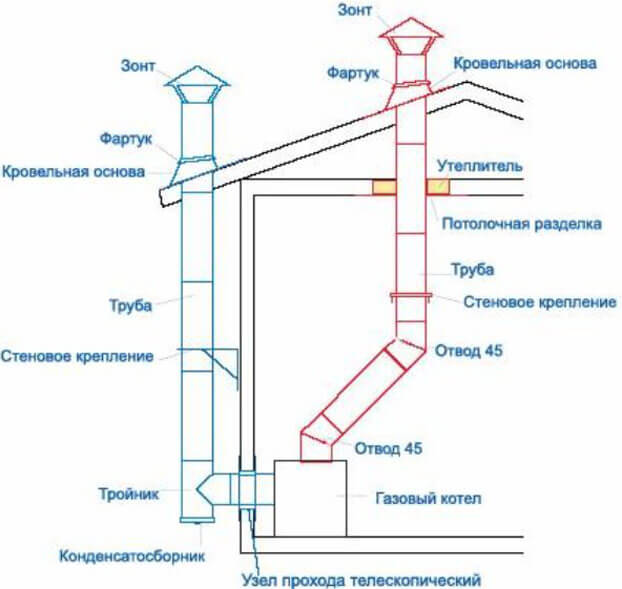

Монтаж дымохода для газового котла

Важным моментом безопасного функционирования газового котла является наличие дымохода. Закончиться трагедией может как неисправность прибора, так и его неправильная работа. Большинство моделей современного газового отопительного оборудования оснащено автоматикой, которая при ухудшении тяги в дымоходе прекращает подачу топлива.

Правила монтажа газового агрегата содержат перечень требований к дымоходу:

• диаметр не может быть меньшего размера, чем прописывает инструкция по установке газового котла (подробнее: «Диаметр дымохода для газового котла — схема и расчет размеров»);
• его сечение должно соответствовать размеру дымоходного отверстия прибора;
• он должен возвышаться минимум на 50 сантиметров над коньком крыши;
• для газовых котлов рекомендуется использовать дымоходы, имеющие цилиндрическую форму и отверстие для прочистки. Они должны быть из нержавеющей или черной стали;
• требованиями к дымоходам газовых котлов запрещено наличие свыше трех изгибов трубы на пути выхода продуктов горения из газового котла. Часть трубы, соединяющая агрегат с дымоходом, нельзя делать длиннее 25 сантиметров.

Газовый котел в частном доме — особенности

Газовый котел является самым дешевым видом топлива, поэтому многие владельцы квартир и загородных домов  отдают предпочтение именно этому варианту отопления. Кроме этого газовые котлы имеют несколько преимуществ перед другими видами отопительного оборудования.

• Газовый котел безопасен в использовании. У современных моделей имеется датчик, который предотвращает возможность угасания пламени. Если такое происходит, то электронная система активирует искру и после чего горелка зажигается повторно.
• Газовый котел имеет отличный коэффициент полезного действия, который превышает даже дизельные. При минимальных затрата топлива они выделяют большое количества тепла.
• Газовые котлы позволяют отапливать и обеспечивать горячей водой крупные помещения и промышленные объекты.

Некоторые клиенты спрашивают у нас, возможна ли установка газового котла в квартире? Ответ — да, возможна. Главное — это получить разрешение, но для этого нужны настойчивость и деньги. Намного проще и дешевле установка газового котла в частном доме.

Теплый пол от газового котла

Если ваше жилище газифицировано, то логичным будет выбор источника тепла, работающего на природном газе. Нужно лишь правильно подобрать его по мощности и сопоставить выбранную модель с условиями эксплуатации. При частых перебоях электроснабжения проще поставить напольный энергонезависимый отопитель с открытой камерой сгорания, чем покупать и эксплуатировать бензиновые либо дизельные электрогенераторы.

В Российской Федерации и Беларуси использование природного газа для обогрева жилища – один из самых выгодных вариантов в плане оплаты энергоносителей. В Украине ситуация иная, там цена газа настолько велика, что первое место по выгоде занимают твердые виды топлива – дрова, уголь и пеллеты.

Когда с подачей электричества все в порядке, то проще всего установить и подключить настенный газовый котел для теплого пола. Он хорош тем, что имеет собственный циркуляционный насос, расширительный бак, предохранительный клапан и сетчатый фильтр. В этом случае схема подключения тёплого пола очень проста: отопитель соединяется с распределительной гребенкой трубами напрямую, но с учетом таких нюансов:

• На входе и выходе теплогенератора должны стоять отсекающие шаровые краны.
• Вместительности встроенного расширительного бачка (обычно не более 10 л) должно хватать на обслуживание системы отопления. Произведите подсчет объема воды в трубах и сопоставьте с емкостью бачка. Если последняя меньше 1/10 части общего количества теплоносителя, то поставьте дополнительную расширительную емкость на обратном трубопроводе перед входом в котел.
• Если конструкцией настенного отопительного агрегата не предусматривается встроенный расширительный бак, поставьте его отдельно на трубопроводе обратки, как сказано выше.

Ниже на схеме показано, как подключить теплый пол к настенному газовому котлу. Как видите, циркуляционный насос в системе отсутствует, поскольку задействован котловой агрегат. Распределительный коллектор без смесительного узла оснащен термоголовками типа RTL, подробнее о данном виде подключения водяных контуров рассказано в этой статье.

Поскольку расширительный бачок встроен в настенный отопитель, дополнительный резервуар ставится при необходимости. Например, большое количество воды в системе отопления

Напольные газовые теплогенераторы, за редким исключением, не оснащаются насосами и расширительными баками. Поэтому его подключение осуществляется по аналогичной схеме, но с недостающими элементами в обвязке:

В закрытых системах, куда относятся и теплые полы, обязательно ставится группа безопасности и насос. В котлах напольного монтажа эти элементы отсутствуют

Когда необходимо произвести монтаж традиционной схемы, где теплый пол и радиаторы получают тепло от одного котла, подключение производится следующим образом:

Примечание. На схеме представлен способ обвязки с применением сервоприводов, действующих совместно с комнатными терморегуляторами. Отопитель можно подключить и без автоматики по такой же схеме.

Проектирование установки газового котла в частном доме

Когда владельцем объекта получены на руки технические условия, он может приступать к составлению проектной документации. Ее разрабатывают на основании требований, изложенных в техусловиях.

Проект на установку газового котла должен содержать схему, описывающую прокладку газовых коммуникаций, причем для частного домовладения — по участку до входа в жилую постройку с указанием этого места на чертеже.

Разрабатывать проект должны исключительно инженеры — проектировщики, которыми получена лицензия на проведение такого вида работ. Обычно в организации, контролирующей газоснабжение в населенном пункте или регионе, функционирует проектный отдел, сотрудники которого выполняют необходимые изыскания, соответствующие расчеты и оформляют их в виде проектов с чертежами и схемами.

Как установить газовый котёл в частном доме своими руками

Котел выступает главным и основным компонентом отопительной системы в любом доме. Учитывая то, что природный газ является самым дешевым источником тепла, именно газовые котлы являются наиболее популярными среди потребителей. Выбирая подобное оборудование, необходимо обращать внимание на мощность, КПД, основные и дополнительные его функции (мы уже рассказывали, как правильно выбрать газовый котел ). В данном случае речь будет идти о том, как установить газовый котёл в частном доме и что для этого потребуется.

Ревизия подключения

После того как все этапы подключения газового котла пройдены, нельзя торопиться с его запуском. Необходимо проверить правильность выполнения всех этапов монтажных работ. Эксплуатацию газового агрегата можно начинать только после того, как будет стопроцентная уверенность в том, что всё сделано безукоризненно.

Обязательно делают ревизию подключения водяного контура и выявляют возможные протечки. Ничего сложного в этом нет, так как утечка воды проявляется сразу. А вот недочёты, связанные с газопроводом, просто так не увидишь. Поступают следующим образом: газовую трубу обильно смачивают мыльным раствором и следят за появлением воздушных пузырьков. Если всё в порядке, пузырьков не будет.

Важно. Все, даже малейшие нарушения, выявленные при проверке, необходимо срочно устранить. Эксплуатировать газовый агрегат можно только после того, как все недочёты будут исправлены.

Первый пробный запуск газового агрегата рекомендуются производить под контролем специалистов из газоснабжающей организации. Чтобы делать это самостоятельно, нужно иметь специальное разрешение. Однако только профессионалы могут точно определить, правильно или нет подключен газовый котёл. Специалисты проконсультируют, как подключить отопление к газовому котлу и помогут избежать возможных ошибок. Пренебрегать их советами не стоит, так как речь идёт о здоровье и жизни людей.

https://youtube.com/watch?v=lX4JrOIGfDs%3Ffeature%3Doembed

Этап 1. Подготовительные работы

Нормативные документы строго регламентируют площадь помещения для котельных комнат. Согласно этим документам, помещение должно иметь площадь не менее 15 кв. Кроме того, в котельной нужно предусмотреть большое окно, высокие потолки и вентиляционный канал. Также в комнате должен быть установлен датчик газа, реагирующий звуковым сигналом на утечку газа и блокирующий его подачу в случае его утечки. Естественно, к котельной заранее должны быть подведены инженерные коммуникации.

Готовим основание для оборудования

Напольный котел имеет большой вес, поэтому монтаж напольного газового котла должен происходить на предварительно подготовленной, ровной и устойчивой поверхности.

Можно установить оборудование на лист плотного железа, соответствующего площади устройств. При этом передняя часть листа должна выступать вперед на 40-50 см.

Вопрос о том, как установить напольный газовый котел, действительно очень важен. Речь идет о выравнивании оборудования четко по горизонтали и вертикали. Делается это с помощью специального строительного уровня.

Требования к котельной

Чтобы использовать газовое оборудование, имеющее мощность от 30 кВт, потребуется отдельное помещение, соответствующее всем действующим правилам и инструкциям.

Чаще всего под котельную оборудуют одну из комнат в цокольном или подвальном этаже. Правда, подобная установка отопительного агрегата разрешается только для одноквартирных жилых построек.

В частном домовладении правила монтажа газового котла допускают использование оборудования любой мощности, поскольку чаще всего его размещают в пристроенном к дому отдельном помещении, что позволяет обеспечивать теплом не только жилые комнаты, но и подсобные.

Важные требования, которым должна соответствовать котельная, следующие:

• Площадь минимального помещения для газового котла из расчета на один агрегат-4 м². При этом в одной комнате не может быть размещено более двух приборов. Этот размер котельной в частном доме обязателен.
• Высота потолков должна составлять не менее 2, 0 –2,5 метров.
• Для обеспечения естественного освещения необходимо наличие окна, размер которого определяют из расчета 0,3 м²на 10 м³объема помещения для газового котла, но не меньше 0,5 м². Также предусмотрено определенное расстояние от газового котла до окна, с точки зрения безопасности.
• Ширина дверного проема не может составлять менее 80 сантиметров.
• Минимальное расстояние от входной двери до агрегата -100 сантиметров, но лучше, если оно составит 130 –150 сантиметров.
• Чтобы создать условия для выполнения ремонтных либо профилактических мероприятий перед котлом следует предусмотреть свободное пространство, равное минимум 130 сантиметрам.
• Правильная установка газового котла в частном доме означает, что он расположен в горизонтальном положении и стоит устойчиво. Это позволяет минимизировать уровень возможного шума в результате вибрации.
• Пол и стены нужно изготавливать из негорючих материалов, кроме этого напольное покрытие должно быть абсолютно ровным.
• В котельную надо провести холодную воду, а в полу обустроить канализационный слив для теплоносителя.
• Для электрических розеток обязательно делают контур заземления, поскольку розжиг или насос подключают к электропитанию.
• Следует обеспечить легкий доступ к дымоходу, а точнее к ревизионному окну, чтобы контролировать проходимость каналов и производить их прочистку.

Двухконтурный котел и бойлер косвенного нагрева

Эта комбинация стала появляться у домовладельцев, не удовлетворенных работой контура ГВС газового теплогенератора. И неудивительно, ведь агрегат средней мощности способен выдавать 10—13 л горячей воды в минуту, чего недостаточно для одновременного обеспечения двух потребителей – мойки в кухне и душевой кабины.

Другое дело, что купленный бойлер косвенного нагрева подключается к двухконтурному котлу извращенным способом, изображенным на схеме. Имитацию протока создает дополнительный циркуляционный насос, включаемый и останавливаемый по сигналу термостата.

Подобная схема работает некорректно и вот почему:

• Отопительный агрегат выдает из контура ГВС воду с максимальной температурой 60 °С. Проходя через змеевик бойлера, она никогда не сможет нагреть его содержимое (а это 150—200 литров) до такой же температуры.
• Из теплообменника бойлера во второй контур котла поступает горячая вода 50—55 °С вместо холодной. Она моментально нагревается горелкой, отключающейся по сигналу температурного датчика. Но из-за протока включение происходит снова спустя несколько секунд – возникает «тактование» (режим пуск – стоп), снижающее ресурс теплогенератора.
• Бойлер нагревается значительно дольше положенного времени – от 40 мин до 2 ч в зависимости от мощности. В течение данного периода отопление отключено – агрегат занят контуром ГВС (выше об этом сказано в видеоролике). Дом остывает.
• В накопительном баке размножается вредная бактерия, живущая в теплой воде, — легионелла. Удаляется еженедельным прогревом бойлера до максимальной температуры, чего добиться нереально.

Правильная схема обвязки косвенного бойлера с источником тепла

Чтобы бойлер косвенного нагрева загружался за 20—25 минут, подключите его по правильной схеме к главному контуру отопления газового котла. Патрубки ГВС попросту заглушите – на ресурс теплогенератора это никак не повлияет. Больше информации по теме даст эксперт в своем видеосюжете:

https://youtube.com/watch?v=QvKVeoKeRrE%3Ffeature%3Doembed

Заключительные работы

После присоединения оборудования ко всем системам, не запускайте его сразу в работу. Спешка может привести к весьма плачевным последствиям.

Проверьте ещё раз правильность подключения систем водо- и газоснабжения к оборудованию. Вода и газ не должны нигде просачиваться. Для проверки герметизации газопровода намочите места соединений мыльным раствором.

В месте протечки образуются пузырьки. Если все присоединено правильно с соблюдением требований и правил, никаких неприятностей возникнуть не должно.

Первый пуск оборудования все же лучше проводить со специалистами Горгаза, даже если вы самостоятельно устанавливали отопительное оборудование.

Как установить газовый котел в частном доме

Самым экономически эффективным видом топлива сегодня является природный газ. Современное котельное оборудование, снабженное автоматикой, позволяет свести риски утечки и взрыва газа практически до нуля. При этом важно, чтобы установка газового котла в частном доме была выполнена с учетом всех требований безопасности.

Как правильно выбрать место для монтажа?

В зависимости от конструкции, требования к монтажу навесных газовых котлов несколько отличаются. Если устанавливается отопительный прибор с закрытой камерой сгорания, то его можно размещать практически в любом помещении дома. Для газовых котлов с открытой камерой сгорания требования более жесткие и для них следует предусмотреть правильно оборудованную котельную. Общие требования, предъявляемые нормативными документами (СП 42-101-2003, СНиП 42-01, СНиП 31-02-2001, МДС 41. 2-2000) и контролируемые газовыми службами следующие:

Фото 2: Оборудованная котельная для настенного газового котла

• При установке бытовых навесных газовых теплогенераторов мощностью до 60 кВт, объем помещения в котором производится монтаж должен быть не менее 15 м³. Навесные котлы с открытой камерой сгорания требуется размещать в отдельном помещении на любом этаже здания. Турбированные отопители, мощностью до 35 кВт допускается устанавливать на кухне.
• Помещение, в котором планируется установка должно иметь высоту потолков не менее 2,5 м. Если будет использоваться модель с открытой камерой сгорания, требуется обустроить его дымоходом для газового котла из нержавеющей стали или другого подходящего материала.
• Котельная или кухня, где произведен монтаж навесного котла, должна иметь окно, площадью не менее 0,03 м² на каждый кубический метр помещения.
• При установке настенных газовых котлов с открытой камерой сгорания, важно обеспечить должную вентиляцию. Вытяжка должна производить трехкратный воздухообмен в помещении в течении часа, а приточная вентиляция восполнять объем потребляемый вытяжкой плюс подавать воздух необходимый для нормальной работы горелки.
• Внешний газопровод подводится непосредственно в помещение где установлен котел. Участок трубы проходящей внутри помещения должен соответствовать требованиям которые предъявляются СНиП 2.04.08 к газовым магистралям низкого давления.
• Необходимо предусмотреть точку подключения к электросети с заземлением и искусственное освещение. Температура в котельной должна быть в диапазоне от +5 до +35 °C при влажности воздуха не более 80%.

Фото 3: Установка настенного котла на кухне загородного дома

Для более детального ознакомления, следует обратиться непосредственно к нормативным документам приведенным выше. Они подробно регламентируют монтаж навесных газовых котлов и в них вы сможете найти ответы на все вопросы, возникающие при проектировании.

Установка газового котла в объединенных кухнях

В современном строительстве активно практикуется обустройство квартир-студий или планировок, при которых гостиная и кухня объединяются в одно большое пространство. Конечно, у такого решения есть масса достоинств – например, появляется большая часть свободного пространства, отлично подходящего для реализации всевозможных дизайнерских идей.

Проблема в том, что газовыми службами подобные планировки расцениваются как жилые, поэтому установка любого газового оборудования в них запрещена. В студиях эту проблему решить не получится, а вот при объединении гостиной с кухней возможны варианты.

Подключение агрегата к газопроводу

Подключение к газопроводу — чрезвычайно ответственное дело. Малейшая ошибка может обойтись очень дорого. Если не качественно выполнить монтажные работы, то могут возникнуть серьёзные аварийные ситуации, которые приведут к отравлению газом или взрыву. Мелочей при подключении котла к газопроводу быть не должно.

Первый шаг — это соединение патрубка от котла к ответвлению газовой трубы. На газовой трубе при этом обязательно должен быть отсекающий кран. На него так же устанавливают специальный фильтр для отопления.

Важно. Фильтры для газопровода нужно брать надёжные и качественные, экономить на них не стоит, так как их износ может привести к выходу из рабочего состояния газового агрегата.

Соединяя газопровод с котлом, нужно внимательно проследить за тем, чтобы все стыки были герметичными. Здесь для герметизации нельзя применять ФУМ ленту или уплотнительную нить, которые не обеспечивают качественной изоляции. Рекомендовано применение пакли и краски.

Резиновые шланги для подключения газовых котлов к газопроводу запрещены. Резина может утратить эксплуатационные свойства (потрескаться), это неминуемо приведёт к опасной утечке газа. К патрубку агрегата шланги прикрепляют с использованием накидных гаек и уплотнительных паронитовых прокладок. Уплотнители здесь обязательны, ведь именно они позволят добиться достаточной герметизации соединения.

Что касается подключения котла Бакси к системе отопления, то тут без помощи специалистов не обойтись. В данном случае самостоятельно можно выполнить только начальные этапы по его монтажу. Котёл будет работать долго и эффективно, когда его подключение будет выполнено профессионально.

Где возможно установить газовый котел

Установка газового котла в доме должна соответствовать определенным требованиям. Причем они обязательны к выполнению, не завися от того, работает ли он для ГВС или нет.

Монтировать котел следует в отдельностоящей комнате, площадью не менее 4 м2, а потолки обязаны быть не меньше 2,5 метров. Правила еще обозначают объемный размер комнаты – не менее 4 м3.

В помещении с котлом обязательно необходимо открывающаяся форточка или окно. Дверь должна быть не меньше, чем 80 см шириной.

Запрещена внутренняя отделка из горючих материалов. Технология подвесных потолков запрещается.

В комнату необходимо организовать постоянный приток свежего воздуха. Проем для притока обязан быть постоянно открытым, а его сечение обязано быть от 8 см2 на каждый 1 кВт от заявленной мощности греющего оборудования.

Обращаем внимание! Для того, чтобы установить газовый котел в доме мощностью 30 кВт нужно8 м3 свободного пространства. Далее по увеличению мощности – для 31-60 кВт должны обеспечены 13,5 8 м3, для 61-200 кВт требуется от 15 м3 свободного объема

Помимо этого для работы обогревательного оборудования любого вида должны быть обеспечены еще и следующие нормы:

• Выхлопная труба обязана быть выведена в отдельно стоящий газоход. Подключение к вентиляционным каналам запрещается.
• Горизонтальный газоход должен быть длиной не больше 3 метров внутри помещения. Допускается организовать не более трех углов и поворотов.
• Из дома газоход выходит вертикально. Высота на 1 метр больше, чем самое высокое место фронтона.
• Дымоход обязан быть выполнен из основ высокостойких к химическим и термическим воздействиями. Использование основы слоистого характера (асбестоцементные трубы) разрешается лишь на удалении от 5 метров от обреза выходного патрубка.

Когда происходит подключение газового котла на кухне требований еще добавляется:

• Высота навешивания котла обязана быть организована по следующей схеме – наинижний патрубок не должен быть ниже верхней части излива у мойки. Однако, при любом случае высота от пола не должна быть менее 80 см.
• Под навешенным котлом должно быть свободное пространство.
• Пол под газовым оборудованием требуется застилать металлическим листом (размер 1000 х 1000 мм). Требования газовиков и противопожарной службы не допускают асбестоцементных покрытий, т.к. он со временем стирается. С другой стороны требования СЭС не допускают наличия в доме элементов, которые содержать асбест.
• Помещения с газовым оборудованием не должны иметь каких-либо полостей, в которых возможно скапливание взрывоопасных смесей или продуктов сгорания.

Как можно заметить правила жестко регламентируют процесс установки. Однако, этому есть оправдание, т. газ опасная штука. Именно поэтому о монтаже газового котла можно забыть, если:

• Вы владелец квартиры в многоэтажном доме (хрущевке), в котором отсутствует магистральный газоход.
• На кухне имеются обустроенные фальшпотолки или капитально сделанная деревянная мебель.
• При отсутствии приватизации на квартиру. Возможна только установка водогрейного аппарата. Все дело в том, что потребуется перепланировка, которую разрешено выполнять лишь владельцам.

Остальные случаи разрешают установку в квартирах водогрейных котлов. Настенные отопительные допускается, а вот с напольными все будет с большими проблемами.

Частный дом будет в этом плане проще. В подобном случае нет четких требований для обустройства котельной в самом в доме. Можно соорудить пристройку, не вызывающую лишних вопросов.

В частном жилье вообще самым лучшими вариантом станет установка настенного котла. Для него не потребуется обустройства хитрых защитных сооружений.

Какое бывает отопление

В основном отопительные системы принято классифицировать по способу циркуляции теплоносителя:

• Гравитационные (с естественной циркуляцией). Движение нагретой воды по трубам здесь происходит благодаря естественной конвекции. Массы с более высокой температурой постепенно поднимаются в верх, вытесняясь более холодными и плотными пластами воды. Далее, по ходу остывания, теплоноситель опять опускается вниз под воздействием гравитации. Подобные системы являются полностью энергонезависимыми. Подключение газового котла к электричеству в данном случае не требуется.
• Принудительные. Предполагают использование для циркуляции теплоносителя насосного оборудования. Это позволяет заметно повысить скорость и равномерность нагрева отопительной системы. Подключение котла к электросети должно проводиться согласно всем нормам и предписаниям.

Как обвязывать котлы на твердом топливе

Схема подсоединения дровяного теплогенератора призвана решить 3 задачи (помимо снабжения батарей теплоносителем):

• Предотвращение перегрева и закипания ТТ-котла.
• Защита от холодной «обратки», обильного выделения конденсата внутри топливника.
• Работа с максимальным КПД, то есть, в режиме полноценного горения и высокой теплоотдачи.

Примечание. Для агрегатов с чугунным теплообменником важна защита от температурного шока, ведущего к растрескиванию секций. Явление возникает в закрытой системе, когда из-за отключения света циркуляция воды останавливается. После подачи электроэнергии остывший теплоноситель резко охлаждает чугун, в результате образуются трещины.

Представленная схема обвязки твердотопливного котла с трехходовым смесительным клапаном позволяет защититься от конденсата в топке и вывести теплогенератор на режим максимальной эффективности. Как это работает:

• Пока система и отопитель не прогреты, насос гоняет воду по малому котловому контуру, поскольку трехходовой вентиль закрыт со стороны радиаторов.
• Когда теплоноситель нагревается до 55—60 градусов, настроенный на указанную температуру клапан начинает подмешивать воду из холодной «обратки». Теплосеть загородного дома постепенно прогревается.
• По достижении максимальной температуры клапан полностью закрывает байпас, вся вода из ТТ-котла уходит в систему.
• Установленный на обратной линии насос прокачивает воду через рубашку агрегата, не давая последнему перегреться и вскипеть. Если поставить насос на подаче, камера с крыльчаткой может заполниться паром, перекачивание прекратится и котел гарантированно закипит.

Рекомендация. Мы не советуем обвязывать котлы на дровах пластиковыми трубами, по крайней мере, со стороны подачи. Лучше использовать медь, оцинкованную сталь или нержавейку.

Принцип нагрева с помощью трехходового вентиля применяется для обвязки любых теплогенераторов на твердом топливе – пиролизных, пеллетных, прямого и длительного горения. Исключение – гравитационная разводка, где вода движется слишком медленно и не провоцирует выпадение конденсата. Клапан создаст высокое гидравлическое сопротивление, препятствующее самотеку.

https://youtube.com/watch?v=X_5fpaWdzTs%3Ffeature%3Doembed

Если производитель оснастил твердотопливный агрегат водяным контуром, змеевик можно использовать для аварийного охлаждения в случае перегрева. Заметьте: предохранитель на группе безопасности срабатывает от давления, а не температуры, поэтому не всегда способен защитить котел.

Проверенное решение – подключаем змеевик ГВС к водопроводу через специальный клапан теплового сброса, как показано на схеме. Элемент сработает от температурного датчика и в нужный момент пропустит через теплообменник большой объем холодной воды.

Использование буферной емкости

Лучший способ повысить эффективность ТТ-котла – подключить к отоплению через буферную емкость. На входе теплоаккумулятора собираем проверенную схему с трехходовым смесителем, на выходе ставим второй клапан, поддерживающий требуемую температуру в батареях. Циркуляцию в отопительной сети обеспечивает второй насос.

Балансировочный вентиль на обратной линии нужен для регулировки производительности насосов

Что мы выигрываем благодаря тепловому аккумулятору:

• котел горит на максимуме и достигает заявленного КПД, топливо используется эффективно;
• вероятность перегрева резко снижается, поскольку агрегат сбрасывает излишки тепла в буферный бак;
• теплоаккумулятор играет роль гидрострелки, к емкости можно подключить несколько ветвей отопления, например, радиаторы I и II этажа, напольные греющие контуры;
• полностью прогретый резервуар поддерживает работу системы в течение длительного времени, когда дрова в топке котла прогорели.

https://youtube.com/watch?v=tPVyMjLSsBk%3Ffeature%3Doembed

ТТ-котел и накопительный водонагреватель

Чтобы с помощью дровяного теплогенератора загружать бойлер — «косвенник», нужно последний врезать в котловой контур, как изображено на картинке. Поясним функции отдельных элементов схемы:

• обратные клапаны не дают теплоносителю течь в другую сторону по контурам;
• второй насос (достаточно взять маломощную модель 25/40) обеспечивает циркуляцию через спиральный теплообменник водонагревателя;
• термостат отключает этот насос, когда бойлер достигает заданной температуры;
• дополнительный воздухоотводчик препятствует завоздушиванию подающей линии, которая окажется выше штатной группы безопасности.

Аналогичным способом можно стыковать бойлер с любым котлом, не оснащенным электронным блоком управления.
